Come configurare Aree e Strutture

In questo articolo imparerai come configurare le aree e le strutture in InfraField.

I progetti infrastrutturali su larga scala consistono tipicamente in corridoi lineari, come strade o allineamenti ferroviari, combinati con strutture fisse situate lungo il corridoio, come stazioni, edifici tecnici, ponti o pozzi di accesso.

Sebbene questi elementi possano contenere tipi di dati simili (modelli, terreno e disegni), sono strutturati e navigati in modo differente in Dalux InfraField.

Gli elementi lineari devono essere configurati come aree, mentre gli elementi di tipo edificio o strutturali fissi devono essere configurati come strutture. Questo articolo spiega le differenze e come configurarli correttamente.

Aree

Le aree vengono utilizzate per organizzare progetti infrastrutturali lineari. Un'area rappresenta un'estensione geografica continua, come una strada o un allineamento ferroviario.

Aree:

• Non contengono Livelli
• Possono estendersi fino a 50 km
• Supportano modelli di terreno, modelli di design e disegni mappati.
• Possono essere segmentate utilizzando Allineamenti

Le Aree sono visualizzate nella vista Cartina quando è stato caricato almeno un file BIM con coordinate.

Puoi leggere di più sui formati supportati in questo articolo: Formati di dati supportati in InfraField.

Crea una nuova area

Per creare una nuova area, vai a:

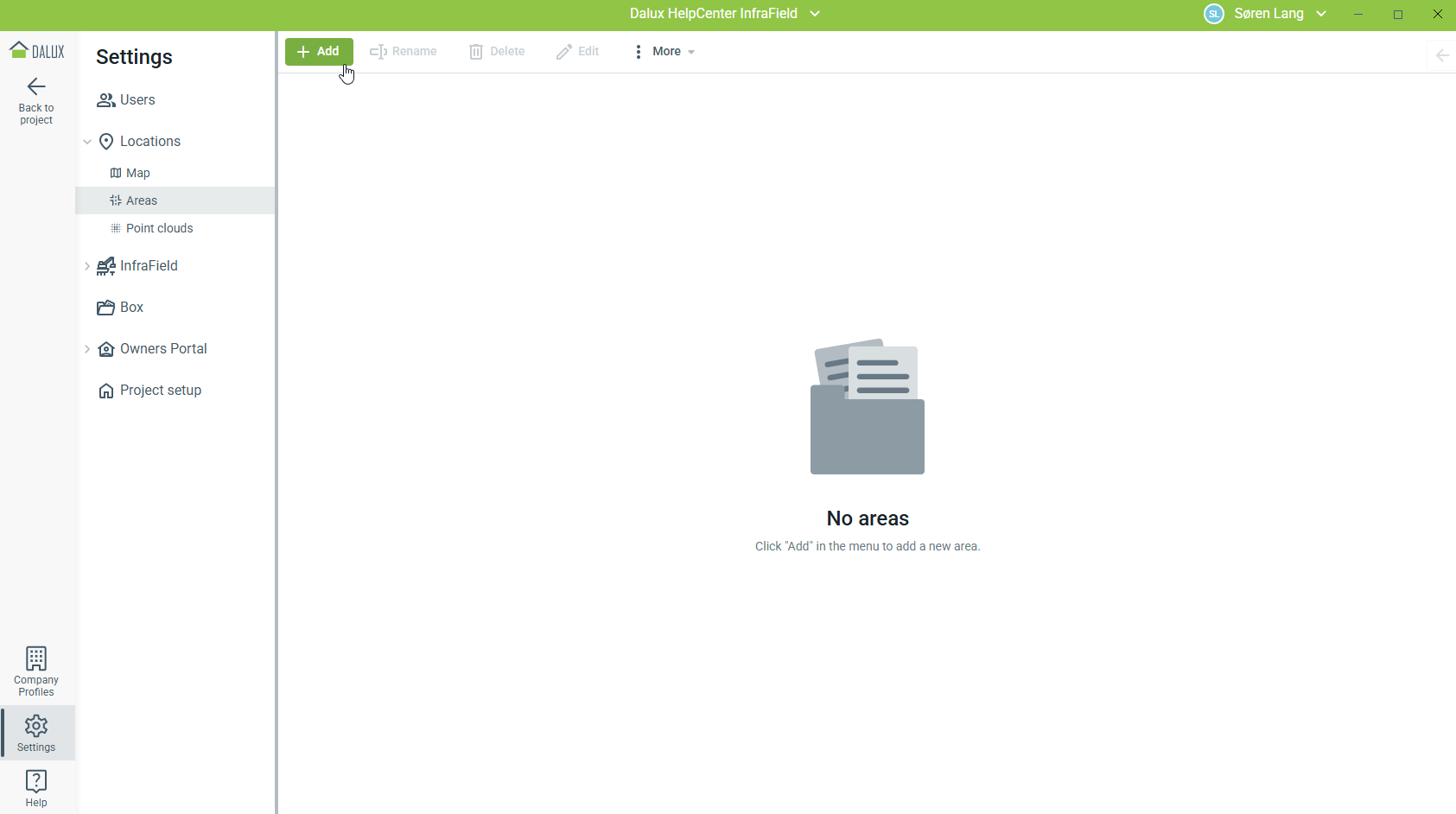

Impostazioni Posizioni AreeAggiungiInserisci un nome'Aggiungi area'

Puoi quindi caricare modelli e disegni in quest'area dal tuo computer o da Dalux Box.

Caricamento dei file modello

I file modello in un'area vengono posizionati automaticamente in base alle coordinate incorporate nel modello e al sistema di coordinate definito per il progetto. Puoi leggere di più sui sistemi di coordinate in questo articolo: Come configurare i sistemi di coordinate.

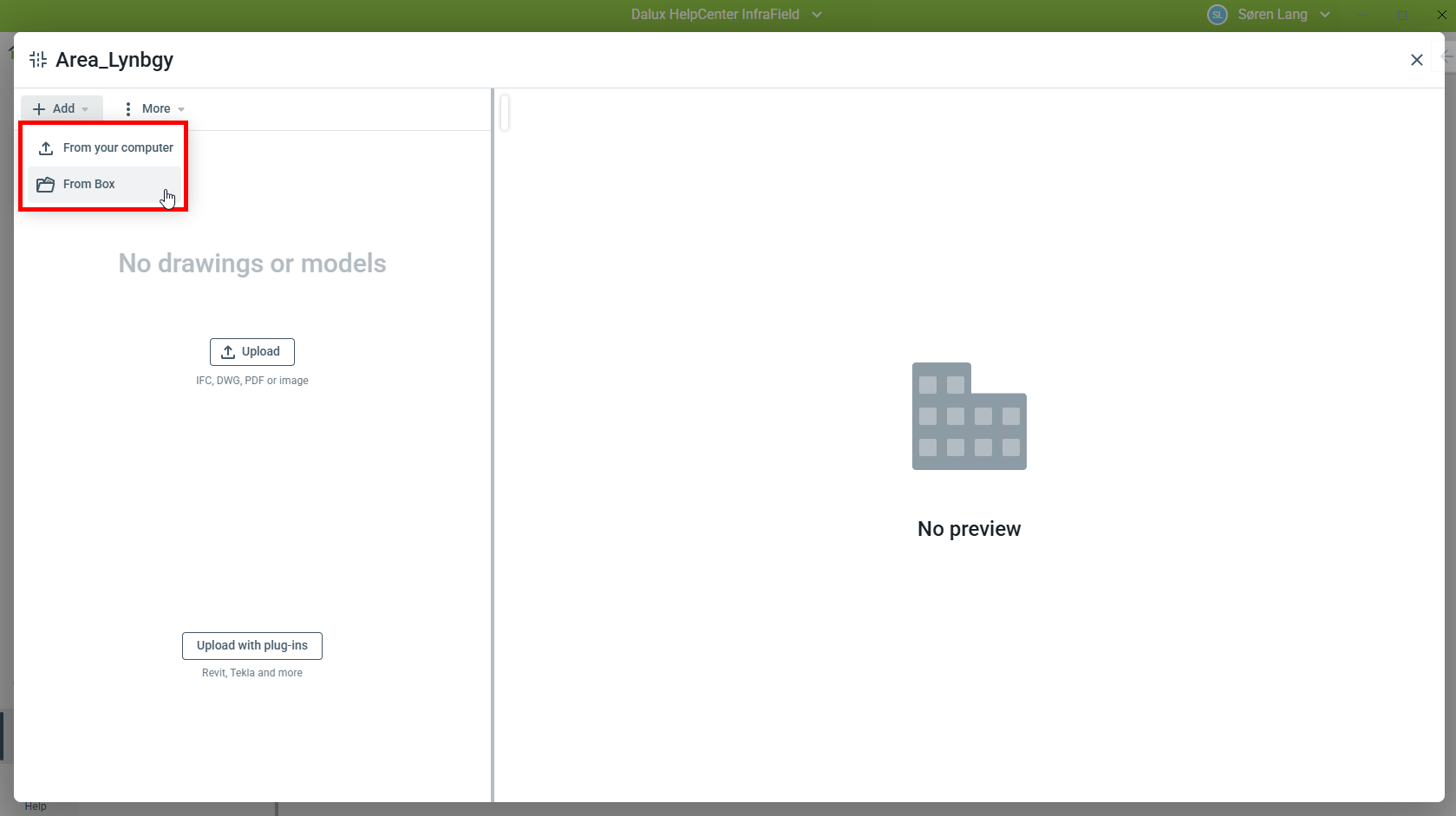

Per caricare i file modello, apri l'area e seleziona AggiungiCarica dal computer o Da Box.

Seleziona i tuoi file modello e compila i metadati correlati se carichi nuovi file dal tuo computer.

Durante il caricamento, seleziona il tipo di file:

• 'Modello 3D' per i modelli di design
• ' Terreno ' per i modelli di terreno

Caricamento dei modelli di terreno

I modelli di terreno vengono caricati allo stesso modo dei modelli di design, ma devono essere categorizzati come 'Terreno'.

I modelli di terreno non sono mostrati nella vista Cartina e possono essere attivati o disattivati nella vista 3D.

Caricamento e mappatura dei disegni

I disegni vengono caricati allo stesso modo dei modelli. La loro collocazione dipende dal fatto che i dati delle coordinate siano incorporati nel file.

Le discipline aiutano a strutturare meglio i tuoi design, così i team trovano immediatamente i disegni rilevanti.

• I Disegni con coordinate (es. alcuni file DWG) vengono posizionati automaticamente e non possono essere riposizionati manualmente.
• I Disegni senza coordinate devono essere mappati manualmente al Modello.

I disegni in pianta possono essere mappati alla vista Dall'alto.

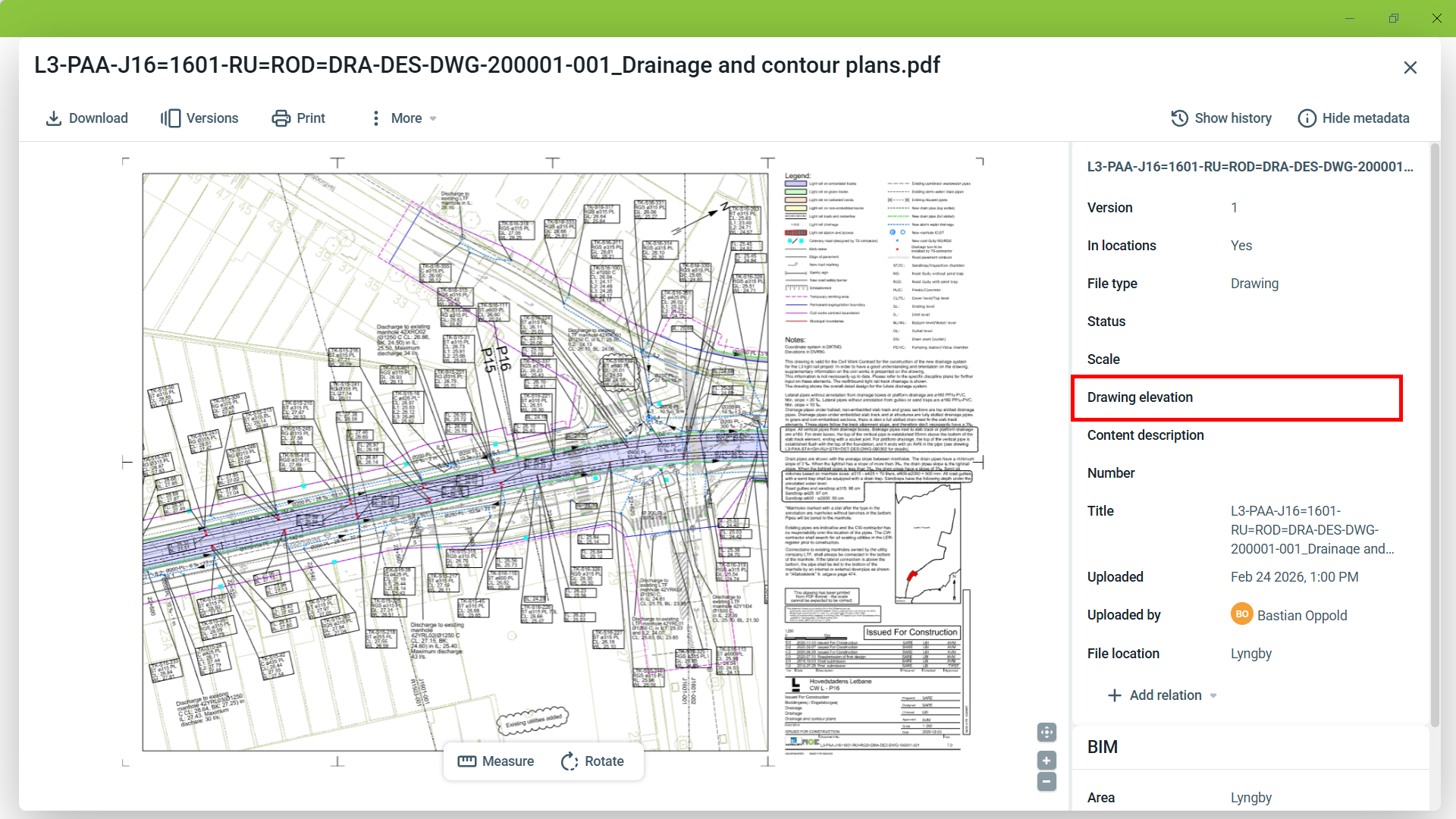

Nei metadati del disegno, puoi specificarne il prospetto. Puoi scegliere tra

• Lasciare vuoto il prospetto del disegno: l'altezza del disegno verrà regolata dinamicamente nella vista divisa, in base alla tua posizione.
• Definire un prospetto fisso per il disegno: l'altezza del disegno è statica.

Nota che una volta aggiunto un prospetto, il comportamento non tornerà mai alla visualizzazione dinamica, anche se rimuovi il prospetto da questo disegno.

Mappatura dei disegni di sezione

Nei progetti infrastrutturali lineari, i disegni di sezione rappresentano sezioni trasversali rilevate lungo un allineamento del corridoio. A differenza degli edifici (o delle strutture), dove i disegni sono mappati a livelli predefiniti, i disegni di sezione nelle aree sono mappati a una posizione lungo un allineamento.

Quando gli Allineamenti sono disponibili nel progetto, dovrebbero essere usati come riferimento per la mappatura dei Disegni di sezione. L'Allineamento selezionato viene visualizzato nella vista dall'alto, permettendoti di definire:

• Il chainage (Posizione) lungo l'Allineamento
• La direzione del taglio della sezione
• La posizione esatta della sezione trasversale

Questo assicura che il Disegno corrisponda esattamente alla geometria del corridoio e possa essere navigato in modo coerente rispetto all'Allineamento.

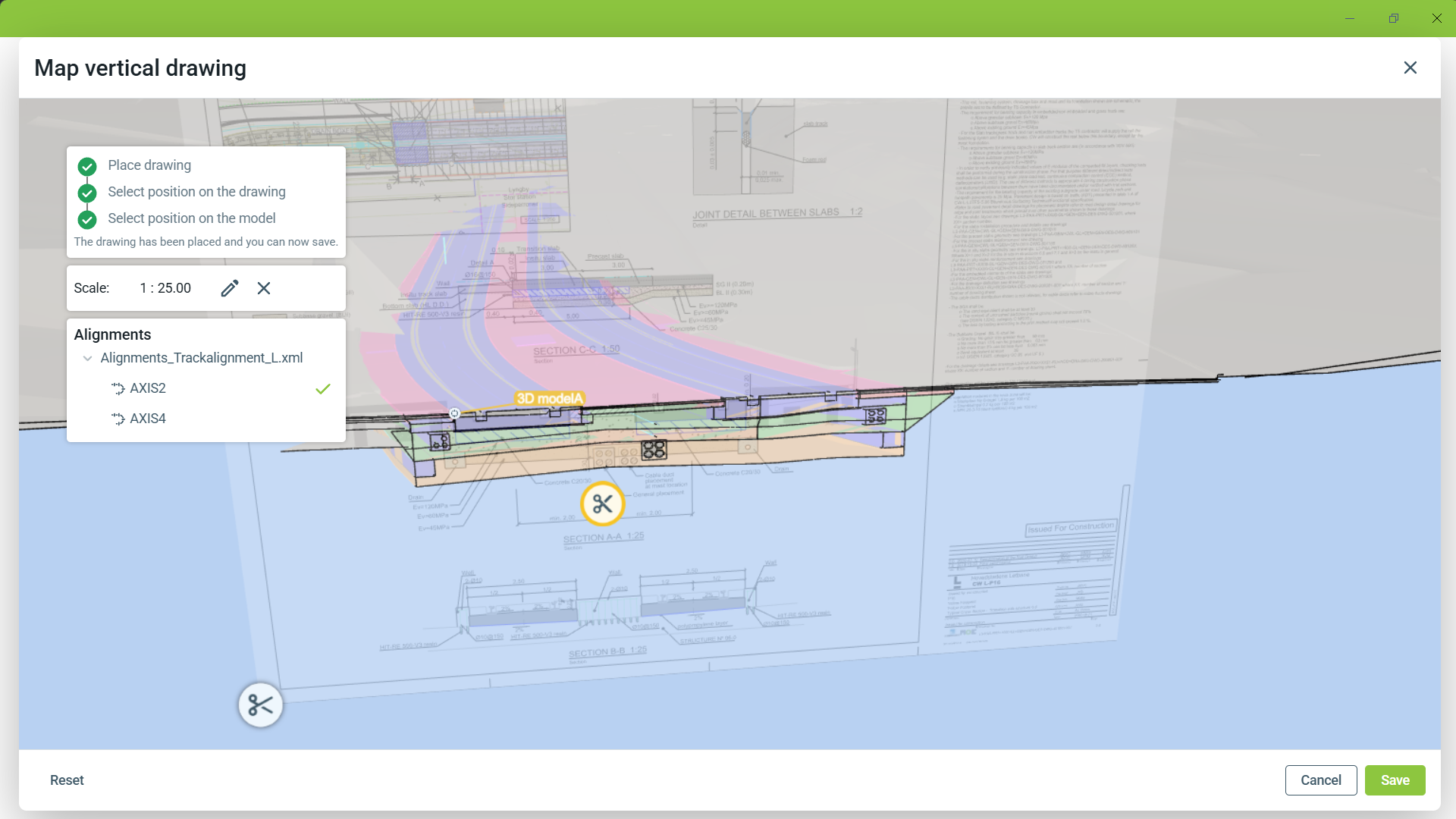

Posiziona il cursore sul Disegno e clicca Mappa in verticale.

Se non è disponibile alcun allineamento, clicca su '3D' e segui il processo descritto in questo articolo: Mappa i disegni in verticale.

Nota che questo approccio è notevolmente più laborioso. Se hai file di Allineamento disponibili, consigliamo di caricarli prima e di mappare i Disegni di sezione successivamente.

Per i progetti basati su corridoi, pertanto, si raccomanda vivamente di caricare gli Allineamenti prima di mappare i Disegni di sezione.

Configurazione risultante dell'area

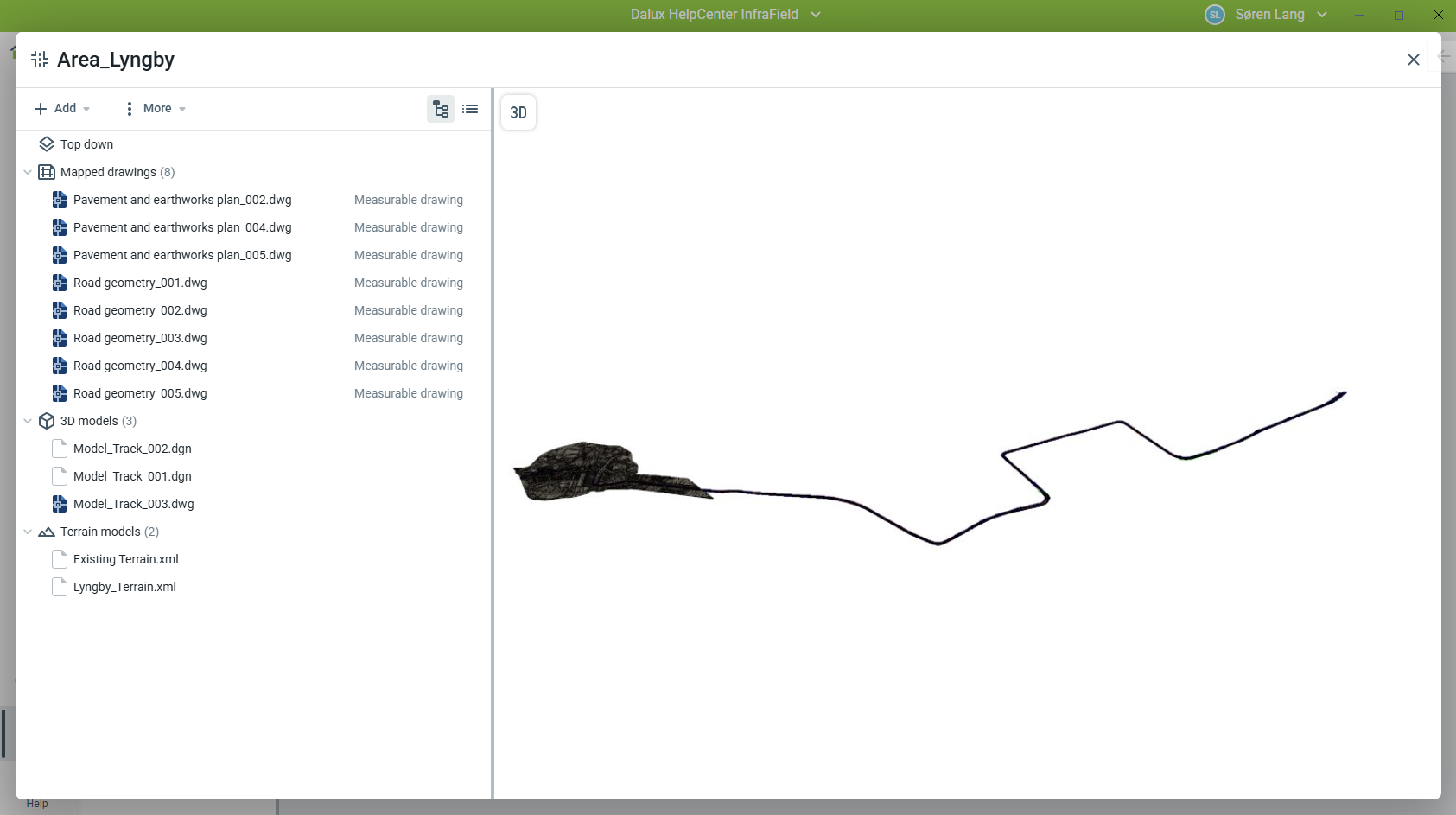

Quando i file vengono caricati ed elaborati, vengono organizzati per tipo e disciplina. È disponibile un'anteprima 3D dei modelli combinati.

Un'area deve contenere almeno un modello BIM con coordinate per essere visualizzata nella vista Cartina. Le Aree contenenti solo PDF o immagini non possono essere collocate geograficamente.

La distanza massima tra gli oggetti è di 50 km per area.

Più opzioni

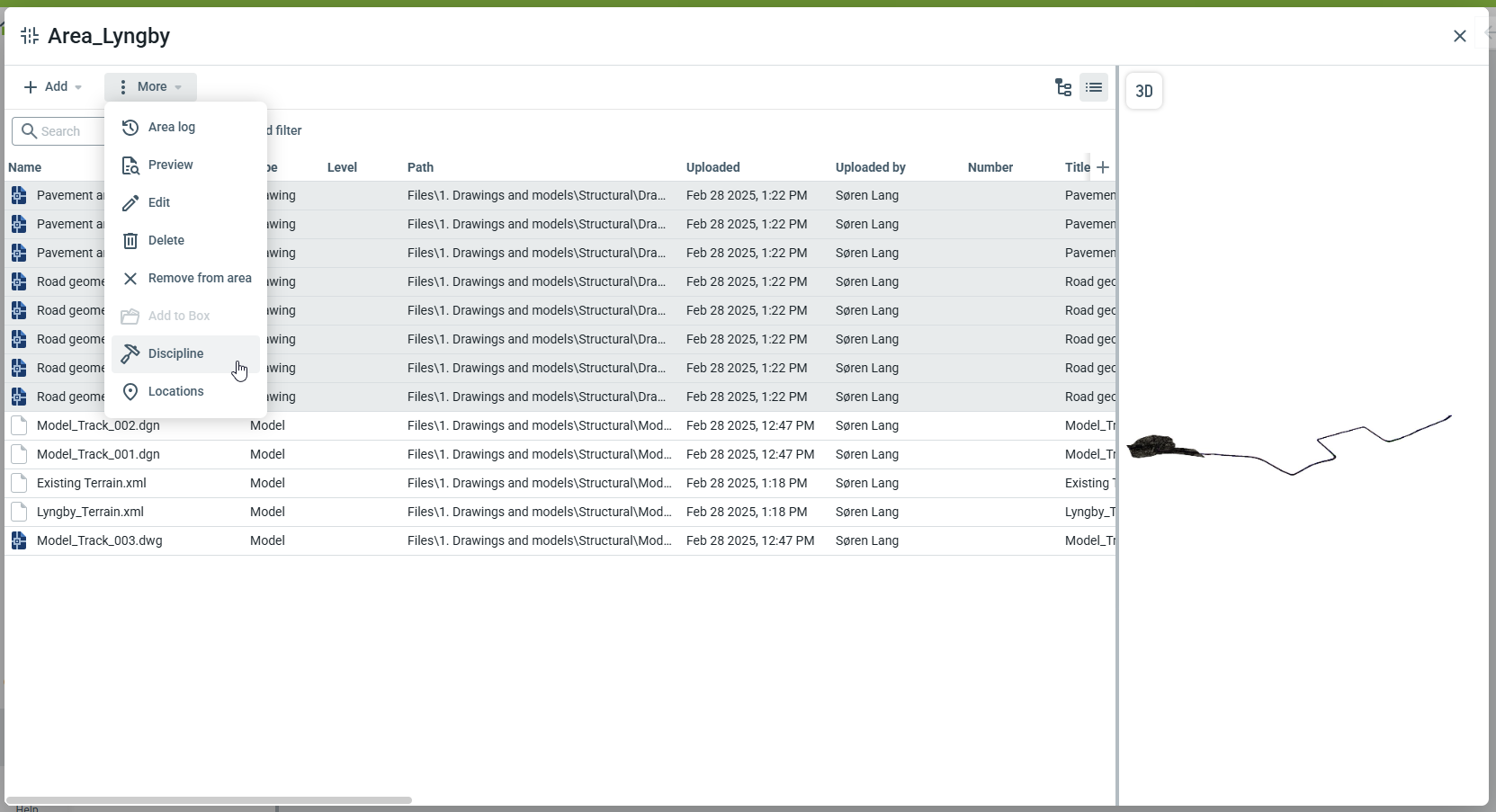

Nel menu Più , puoi accedere al Log area oppure vedere un'Anteprima del Modello.

Per ogni Disegno, puoi cliccare l'icona per ottenere le seguenti opzioni:

• Modifica: Apri il File per modificare i Metadati, la cartella o caricare una nuova Versione
• Cancella: Elimina questo file dalle Posizioni e dal Box.
• Aggiungi a Box: Se questo file è stato caricato dal computer, puoi aggiungere questo file a una cartella in Dalux Box.
• Rimuovi dall'Area: se questo File è stato anche caricato su Box, puoi rimuoverlo dall'Area senza eliminarlo.
• Discipline: Imposta una Disciplina/Subdisciplina.
• Posizioni: Questo ti permette di decidere se il Disegno deve essere visibile in Posizioni o no.

Per i file modello caricati come modelli 3D, puoi Cambia in modello terreno. Per i file modello caricati come modelli terreno, puoi Cambia in modello 3D.

La vista predefinita è la vista Cartella, ma puoi cambiarla facendo clic sull'icona nell'angolo in alto a destra. Questo visualizza i file in una visualizzazione a elenco standard dove puoi cercare e filtrare i contenuti. Puoi selezionare più File per modificarli o eliminarli contemporaneamente.

Strutture

Le strutture vengono utilizzate per elementi verticali o di tipo edificio che sono posizionati lungo o all'interno di progetti infrastrutturali lineari, come stazioni o edifici tecnici.

A differenza delle Aree, le Strutture:

• Contengono Livelli
• Sono limitate a una lunghezza massima di 2 km
• Hanno disegni mappati a livelli individuali

Le strutture vengono posizionate in base alle coordinate nei loro file BIM e non possono essere posizionate manualmente.

Nella vista Cartina è visibile solo una vista dall'alto generata automaticamente dell'impronta del Modello. I Disegni allegati a una Struttura non vengono visualizzati direttamente sulla Cartina.

Attiva le Strutture

Le Strutture devono essere attivate prima dell'uso. Per attivare le Strutture, vai a:

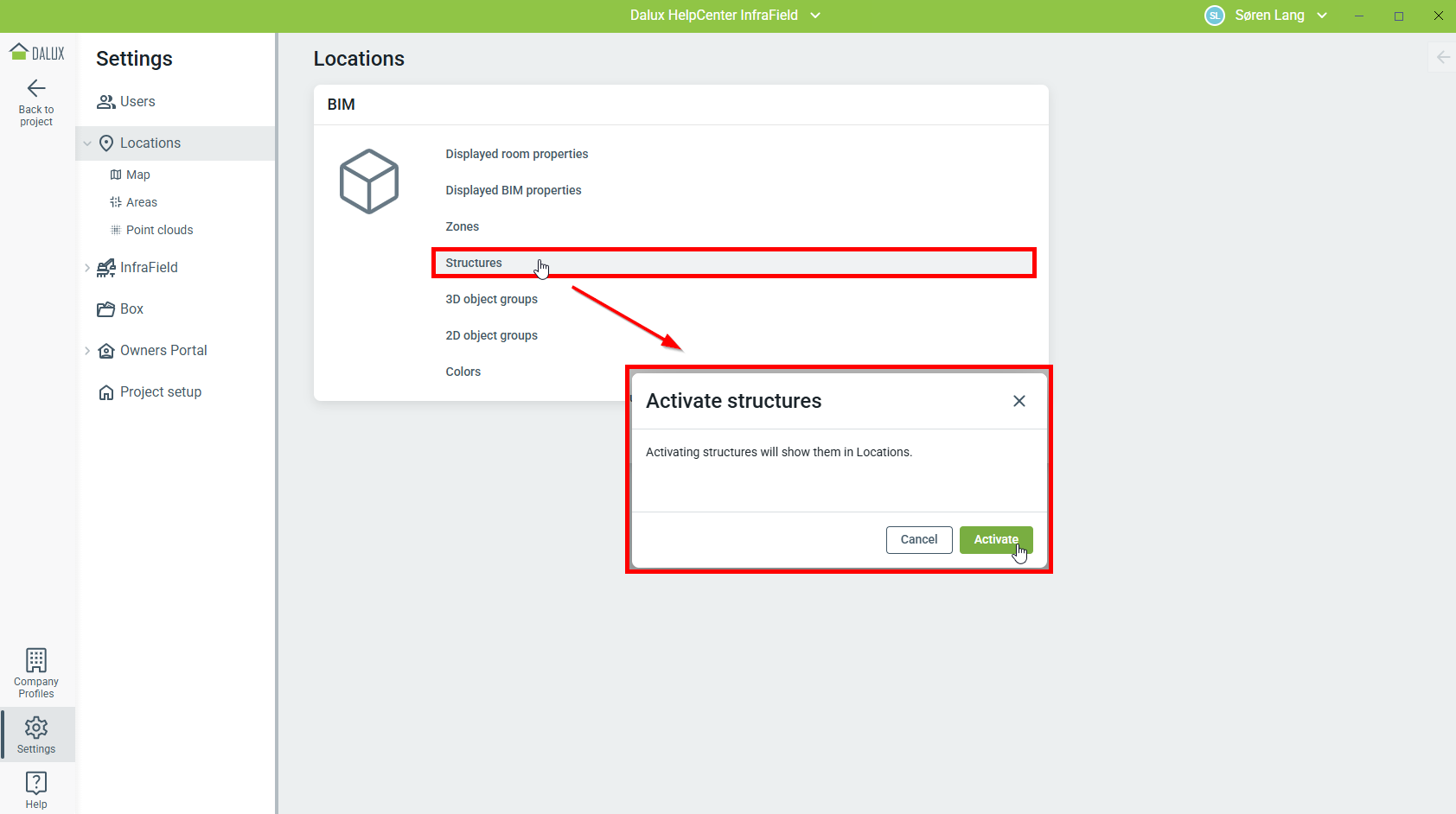

Impostazioni Posizioni 'Strutture''Attiva'

Crea una nuova struttura

Per creare una nuova struttura, vai a:

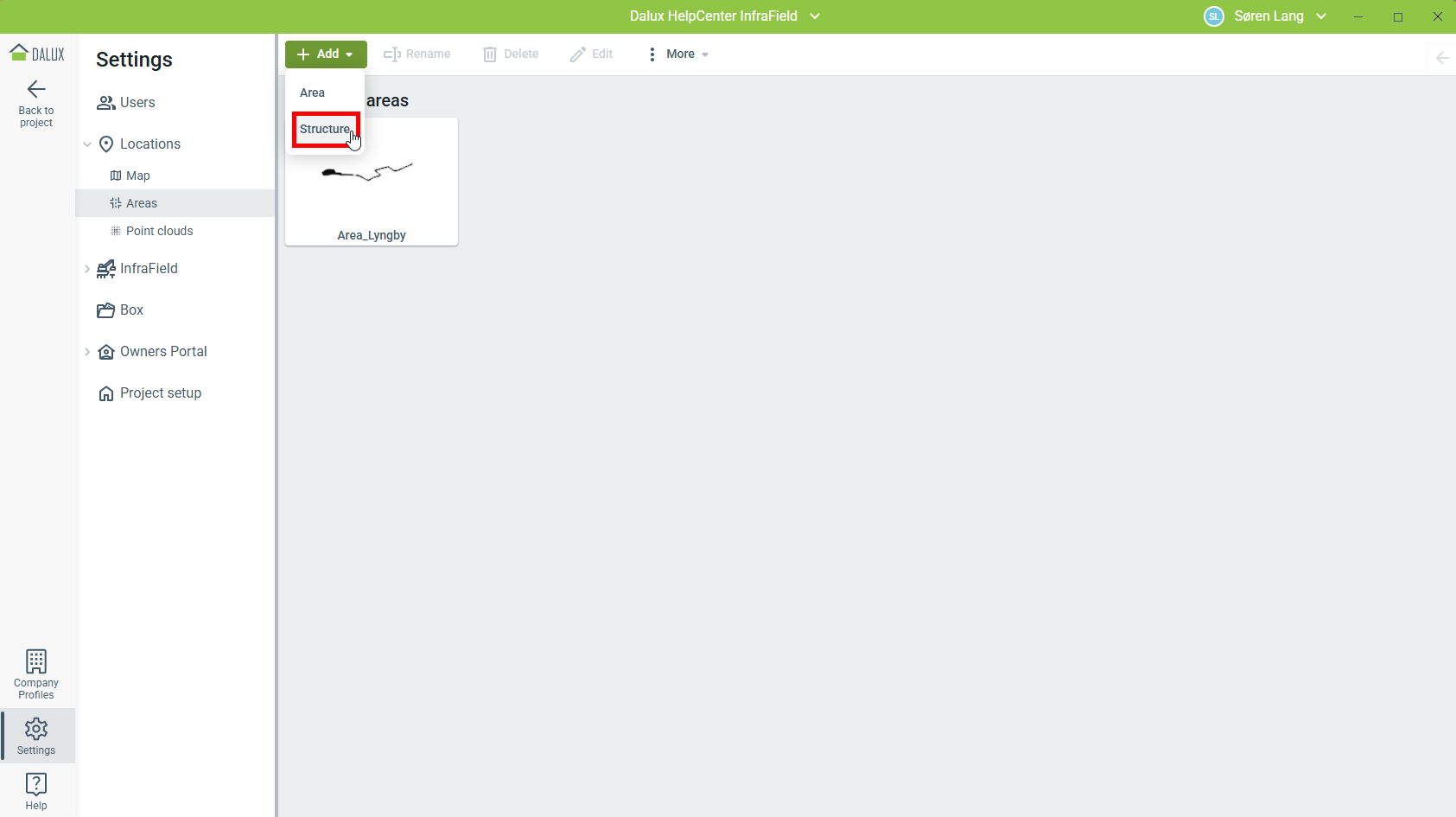

Impostazioni Posizioni Aree Aggiungere 'Struttura'

I modelli e i disegni vengono caricati allo stesso modo degli edifici. Poiché si comportano allo stesso modo, è possibile creare livelli e mappare i disegni su livelli specifici. Per saperne di più, leggi questo articolo: Carica file del modello IFC e disegni 2D.
