In questo articolo spiegheremo come impostare in InfraField sistemi di coordinate predefiniti o personalizzati.
I sistemi di coordinate sono essenziali nei progetti civili perché garantiscono che i dati di Design, rilievo, costruzione e GIS rimangano allineati con precisione per l'intero ciclo di vita.
Quando i riferimenti di coordinate sono incoerenti, gli errori si accumulano tra le fasi, portando a modelli disallineati, superfici spostate, prospetti errati e costosi errori di costruzione.
Un sistema di coordinate condiviso garantisce un posizionamento accurato nel field, sovrapposizioni affidabili dei modelli tra CAD/BIM e GIS e un'integrazione fluida dei dati di rilievo, delle scansioni con drone, del LiDAR e dei modelli di Design.
Permessi
Per impostare il sistema di coordinate, è necessario avere il ruolo di Amministratore del progetto o far parte di un gruppo di utenti personalizzato con il permesso di visualizzare e modificare aree, edifici e posizioni.
Come impostare il Sistema di coordinate
Il sistema di coordinate posiziona il progetto nel mondo reale e allinea tutte le aree e le strutture alla vista della mappa. Una volta impostato il sistema di coordinate, si applica a tutte le aree e le strutture del progetto e non è necessario posizionarle manualmente sulla cartina.
ATTENZIONE
Assicurati di selezionare il sistema di coordinate corretto fin dall'inizio per evitare di influenzare le tue aree e strutture in seguito.

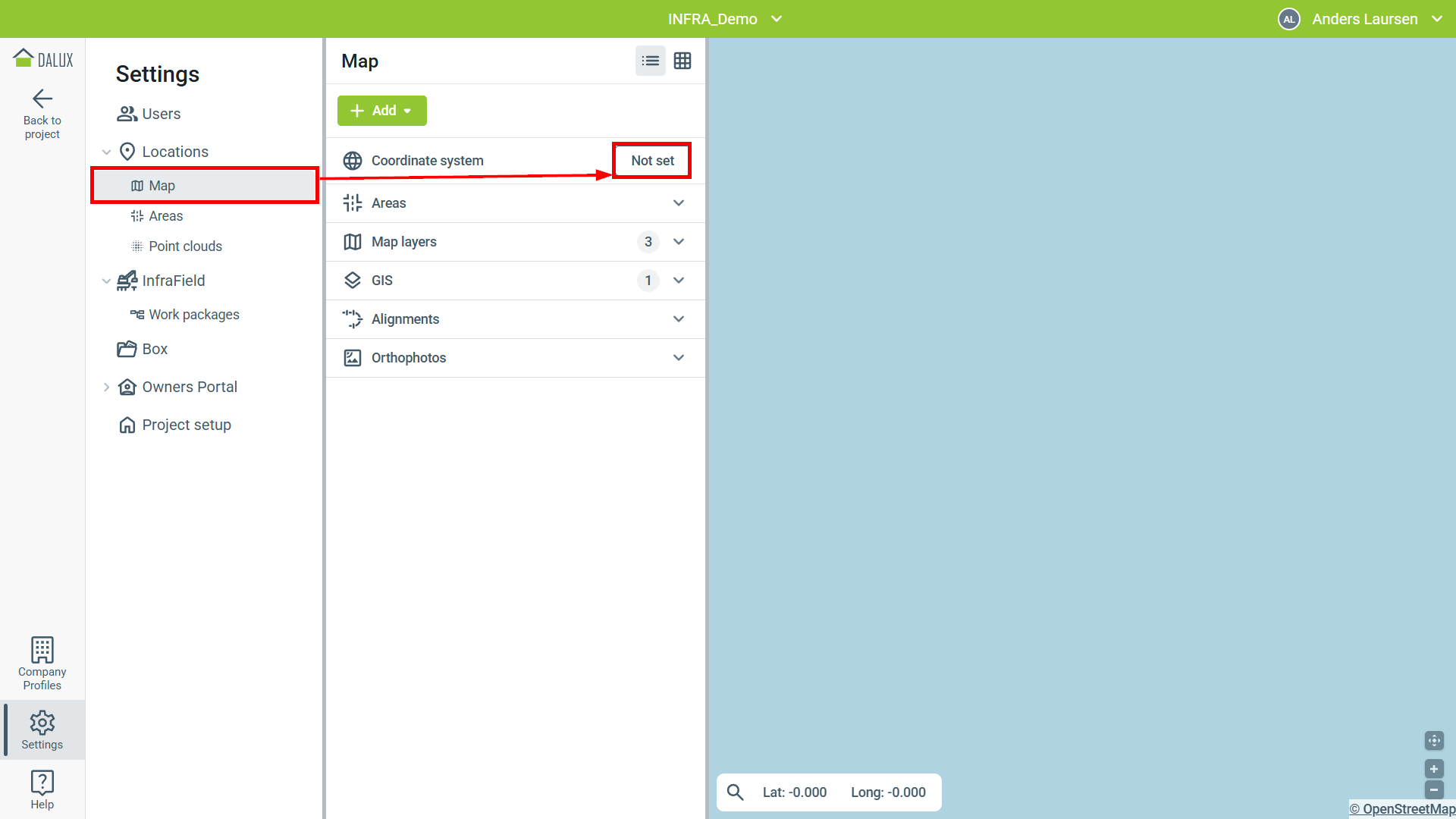

Per posizionare il progetto nel sistema di coordinate corretto, vai su
Impostazioni
Posizioni
Cartina
In Sistema di coordinate fai clic su 'Non impostato'.

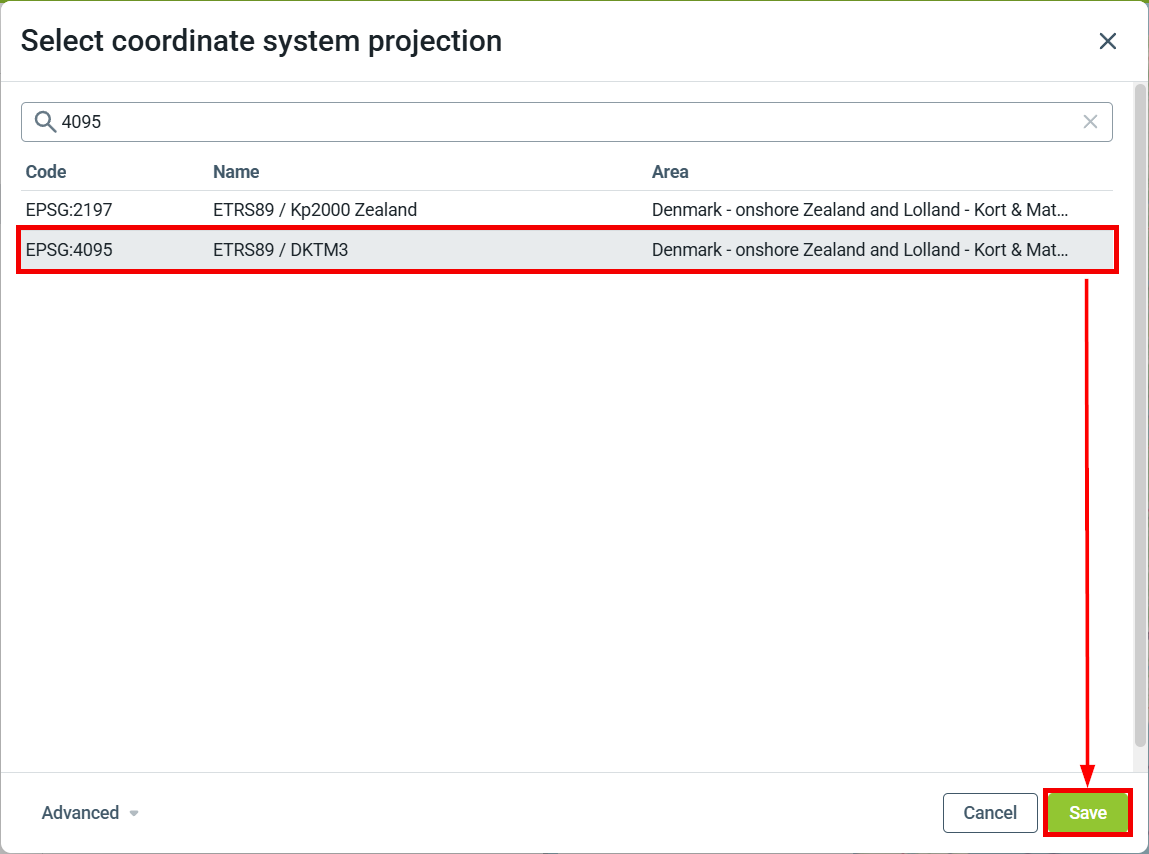

Puoi cercare il sistema di coordinate corretto per codice, nome o area. Una volta trovato il sistema corretto, selezionalo dall'elenco e fai clic su 'OK'.
Se non hai bisogno di personalizzare nulla, il tuo sistema di coordinate è ora applicato al progetto e pronto per l'uso.
Opzioni avanzate

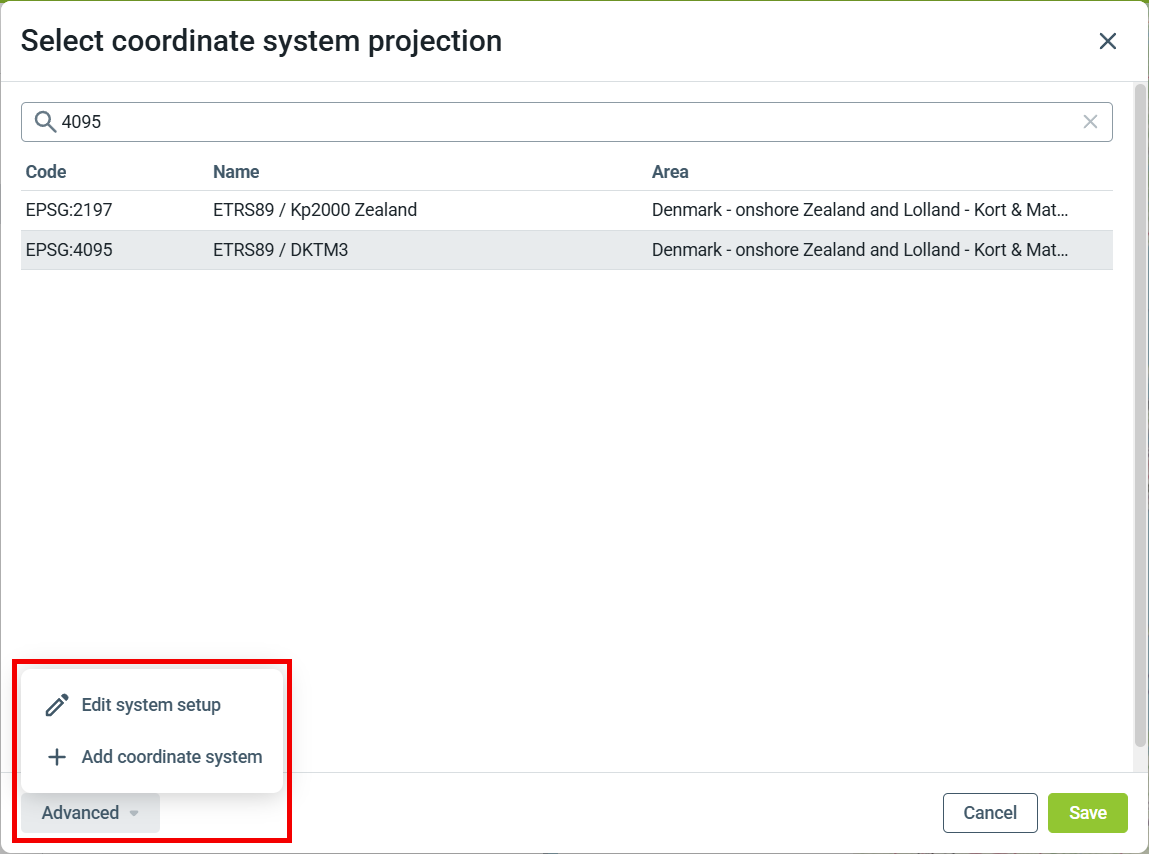

Nel menu 'Avanzato' puoi modificare la configurazione dell'attuale sistema di coordinate o aggiungere il tuo sistema di coordinate personalizzato.

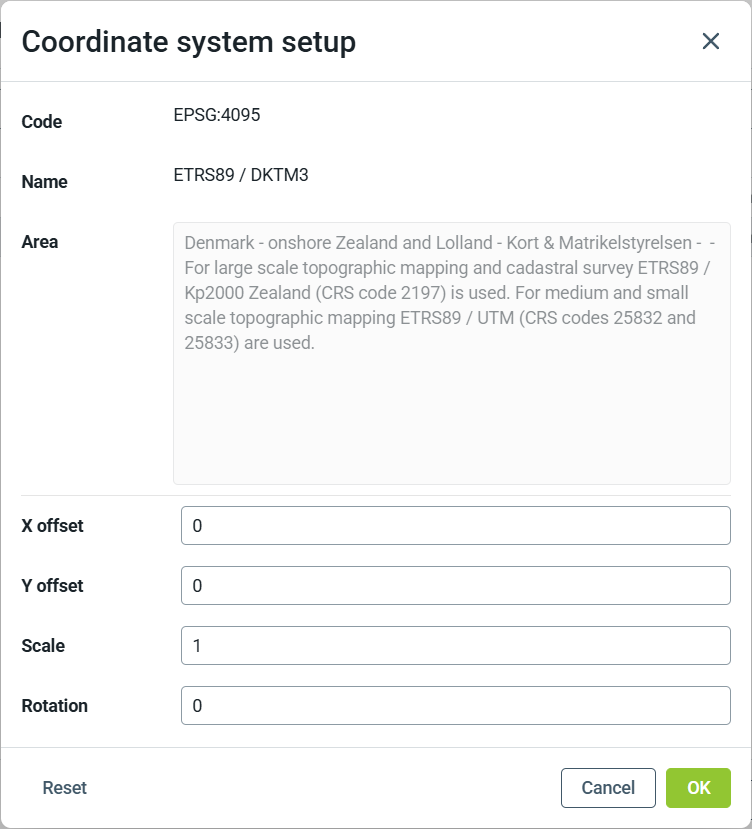

In Modifica configurazione sistema, puoi regolare la proiezione del sistema scelto per adattarla al tuo progetto. Questo si effettua regolando gli offset X e Y, la scala e la rotazione.
Applica le modifiche secondo necessità e fai clic su 'OK' per salvare.
Fare clic su 'Resetta' per tornare ai valori predefiniti della proiezione.
Aggiungi un sistema di coordinate personalizzato
Se non riesci a trovare il sistema di coordinate che stai utilizzando, o se vuoi aggiungere il tuo sistema di coordinate personalizzato, puoi aggiungerlo all'elenco.

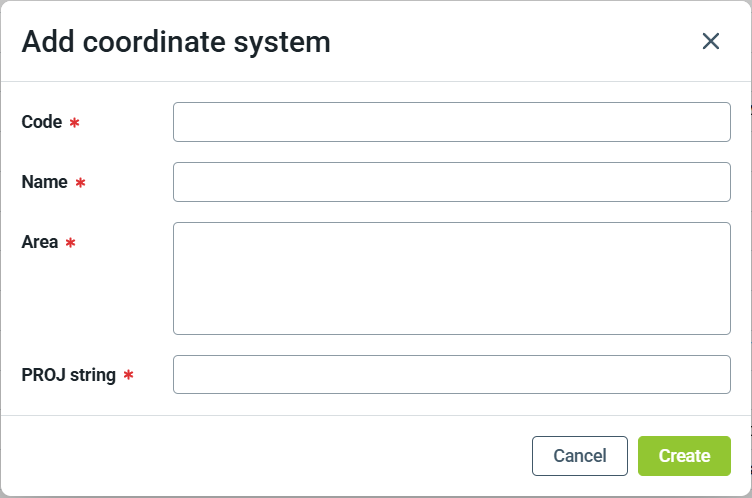

Questo si fa dal menu 'Avanzato', cliccando Aggiungi sistema di coordinate.
Inserisci le informazioni richieste: codice, nome e area; vengono mostrate nella vista elenco.
Il campo 'PROJ string' dovrebbe contenere i valori per il tuo sistema di coordinate personalizzato.
Si prega di notare che il 'Codice' non può essere modificato in seguito, quindi assicurati di inserire il valore corretto. Se devi cambiare il codice, dovrai eliminare il sistema di coordinate e ricominciare.
Una volta aggiunto, il sistema di coordinate può essere selezionato come una qualsiasi delle opzioni predefinite.
Modifica un sistema di coordinate personalizzato

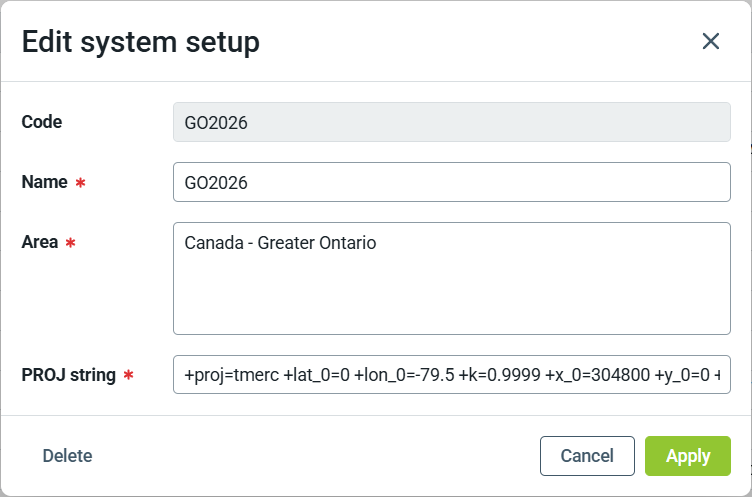

Quando viene selezionato un sistema di coordinate personalizzato, Modifica configurazione sistema ti permette di modificare il nome, l'area e la stringa PROJ.
Per eliminare un sistema di coordinate personalizzato, fai clic su 'Elimina' nell'angolo in basso a sinistra. Ti verrà chiesto di confermare l'azione prima che il sistema venga eliminato.
I sistemi eliminati non possono essere ripristinati, ma puoi crearne uno nuovo con le stesse informazioni se necessario.
L'eliminazione entra in vigore immediatamente per tutti gli utenti, quindi assicurati di pianificare di conseguenza se il progetto è attivo.
Per saperne di più
Se vuoi saperne di più su come impostare i dati GIS, leggi questo articolo: Come impostare GIS e LandXML.
