Pianificare la misura per i piani di prova e i piani di ispezione ti consente di definire quanto spesso e in quali ubicazioni è necessario eseguire un controllo.
In questo modo, puoi tenere traccia dei progressi del lavoro completato e di quanti controlli pendenti ci sono nel tuo progetto.
Per saperne di più
Se vuoi saperne di più sulla configurazione dei piani di prova o dei piani di ispezione, leggi questo articolo:
Se desideri utilizzare zone, gruppi di oggetti 3D o gruppi di oggetti 2D, ti consigliamo vivamente di configurarli prima della misura per ciascun punto di controllo:
- Zone: Le zone ti permettono di strutturare i tuoi controlli in aree gestibili. Se vuoi utilizzare gruppi di oggetti 3D o 2D, è necessario configurare le zone.
- Gruppi di oggetti 3D: Configura i gruppi di oggetti 3D per pianificare controlli su un numero di elementi 3D.
- Gruppi di oggetti 2D: Utilizza i gruppi di oggetti 2D se vuoi eseguire controlli su un numero di elementi, ma non hai un modello 3D. I gruppi di oggetti 2D possono anche essere utilizzati per pianificare controlli in ubicazioni se non sono legati a oggetti specifici.
Per saperne di più
Per saperne di più su zone, puoi leggere questo articolo: Zone e livelli di zona.
Per saperne di più sui gruppi di oggetti 2D e 3D, puoi leggere questo articolo: Come creare gruppi di oggetti 2D / 3D.
Configurazione della misura per i piani di prova e i piani di ispezione

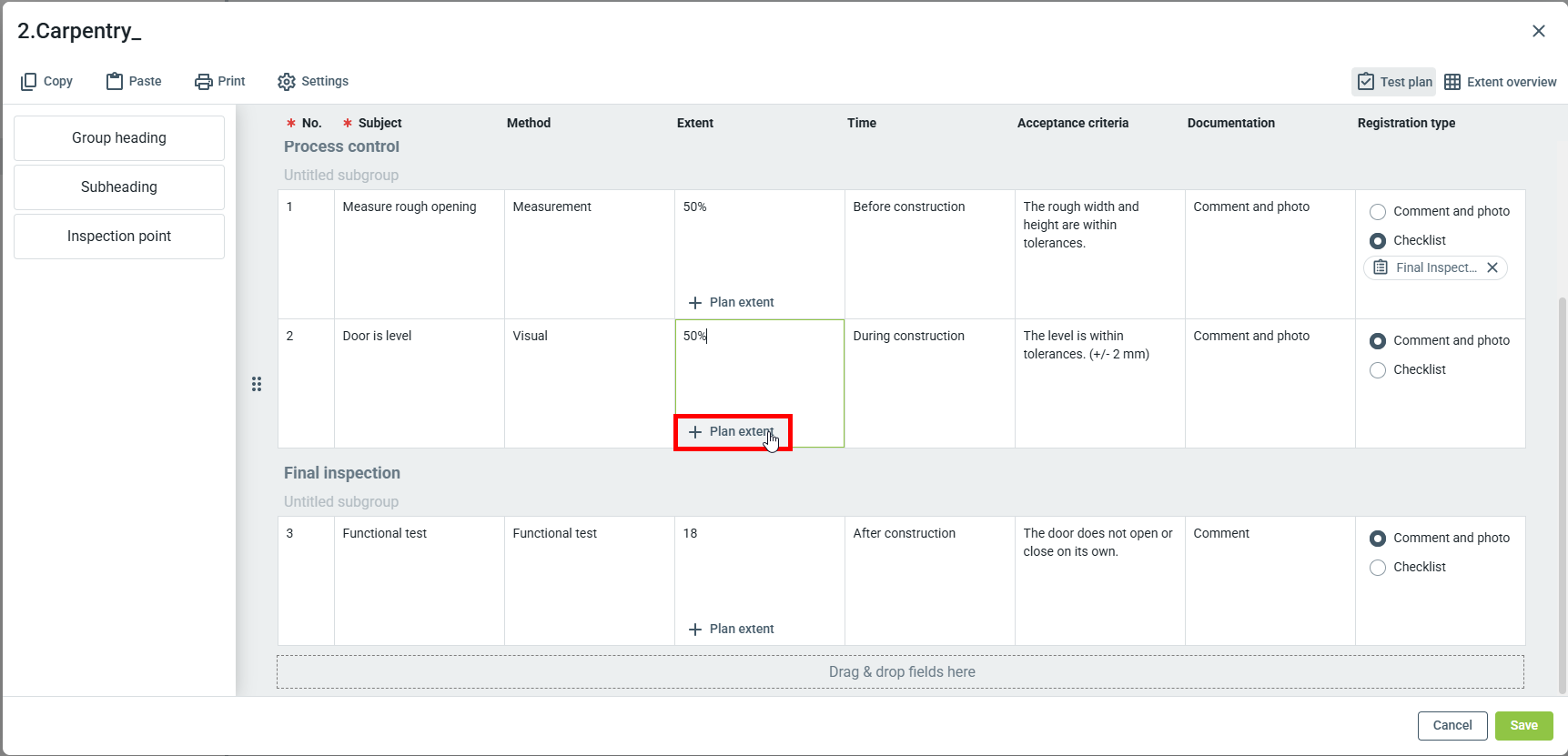

La misura può essere pianificata cliccando Pianifica misura.

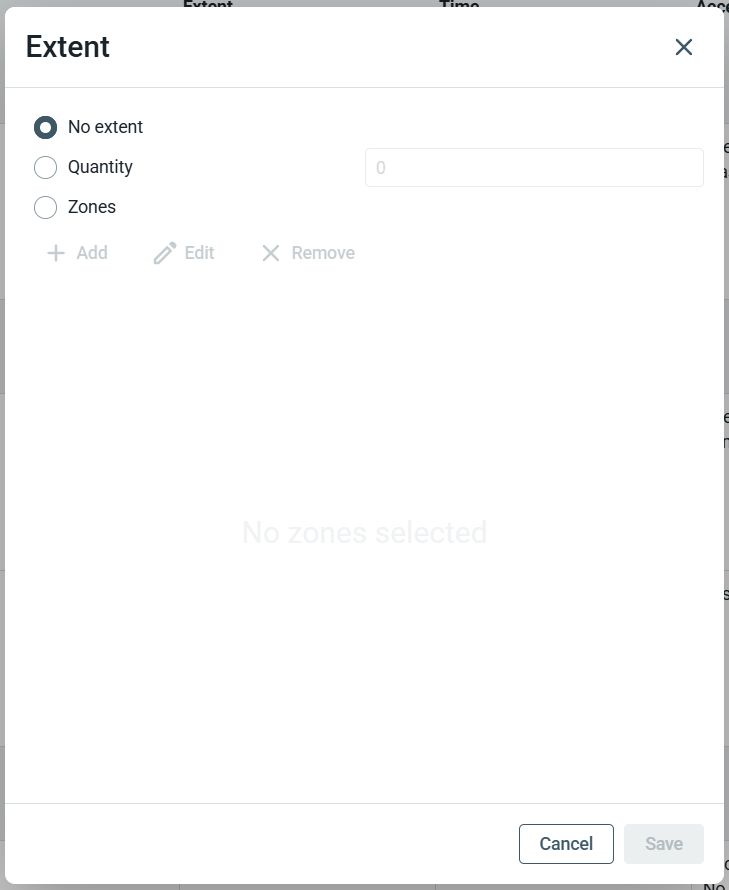

La misura può essere impostata sui seguenti valori:
- Nessuna misura (nessun numero specifico di test pianificati)
- Quantities (number of total tests planned, but not tied to a specific location)
- Zone (numero di test pianificati in determinate posizioni)
L'estensione è opzionale e impostata su "Nessuna misura" per impostazione predefinita.
Se selezioni 'Zone', fai clic su Aggiungi per definire una quantità di controlli per ogni zona.
Per impostare l'estensione per più zone, passare a Panoramica estensione. Questa vista semplifica la pianificazione della misura dei tuoi piani di prova o piani di ispezione.
Nella nuova finestra, vedrai la tua panoramica della misura.
- Nella parte superiore della finestra, sono mostrati i punti di controllo
- A sinistra, vedrai le tue zone e i livelli di zona
- La parte centrale della finestra contiene la matrice
Quando fai clic nella matrice, si aprirà un pannello a destra. Qui puoi impostare la quantità e il tipo di misure.
Come impostare la misura per zone senza una ubicazione
Puoi utilizzare 'Conteggio' per pianificare un numero specifico di controlli per zona che non sono legati a un oggetto 3D o 2D.

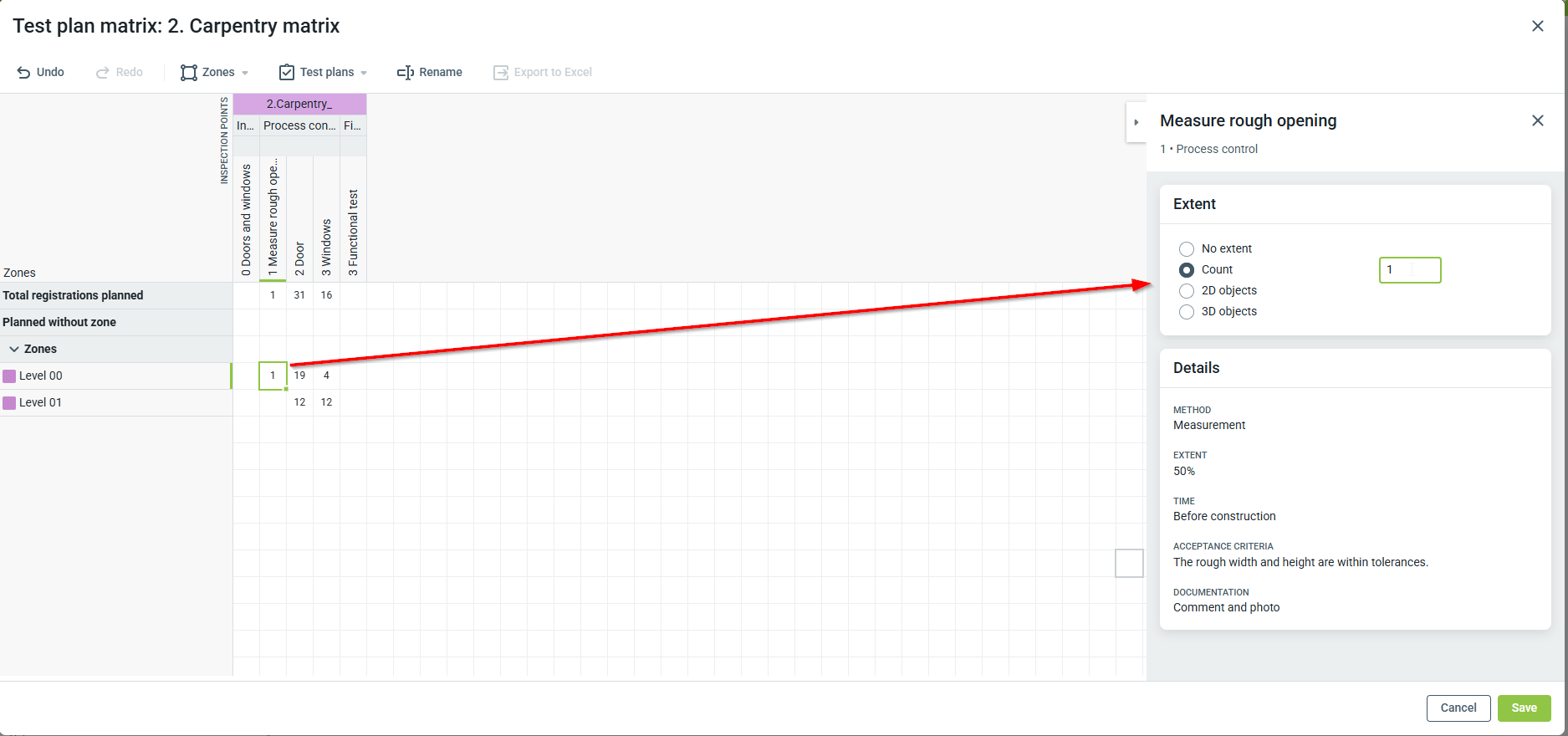

Per impostare un conteggio, fai clic nella cella della matrice corrispondente al punto di controllo e alla zona. Nel menu a destra, fai clic su 'Conteggio' e digita quanti test devono essere eseguiti.

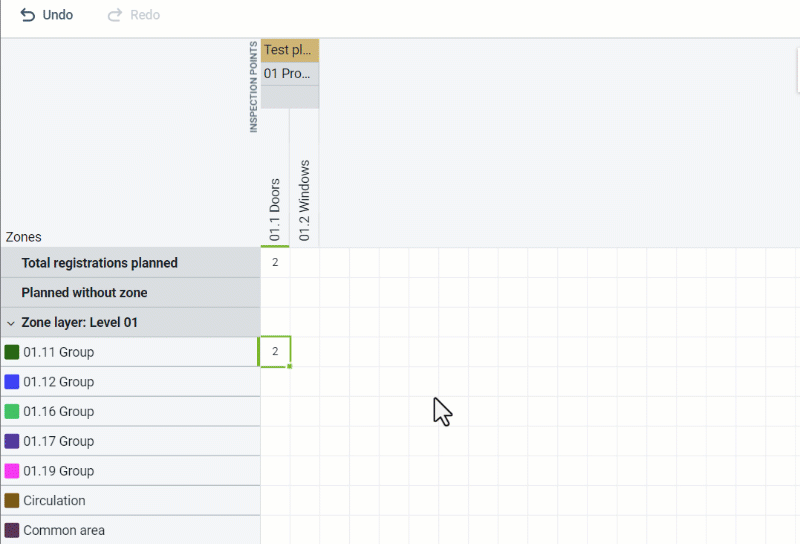

Se intendi utilizzare lo stesso conteggio su tutte o più zone, puoi trascinare e rilasciare su più zone e punti di controllo.
Puoi anche trascinare e rilasciare una cella 'Nessuna misura' per ripristinare rapidamente tutte le misure pianificate.
Il numero totale di registrazioni pianificate viene aggiornato automaticamente e può essere visualizzato in alto.
Se necessario, puoi fare clic sulle singole celle nella matrice e cambiare il tipo di misura o la quantità nel menu a destra.
Quando hai finito, ricorda di fare clic su 'Salva'.
Come utilizzare i gruppi di oggetti 2D o 3D per l'estensione
Se hai creato gruppi di oggetti 2D o 3D, questi possono essere utilizzati per impostare automaticamente il conteggio e posizionare i test nella posizione corretta.
Puoi leggere di più sui gruppi di oggetti 2D o 3D in questo articolo: Come creare gruppi di oggetti 2D / 3D.
Raggruppare oggetti 2D o 3D ben definiti è utile per la pianificazione, specialmente se devi controllare ciascun oggetto. Ad esempio, se devi controllare ogni porta in un edificio e ogni porta fa parte di un gruppo di oggetti 2D o 3D, il numero totale viene automaticamente aggiornato nella panoramica dell'estensione.
Informazioni tecniche
Le misure che utilizzano oggetti 2D o 3D vengono aggiornate dinamicamente. Quando aggiungi o rimuovi oggetti da questi gruppi, l'estensione si aggiornerà automaticamente.
Assicurati che i gruppi di oggetti pertinenti siano disponibili nelle zone in cui devono essere eseguiti i controlli. Se non sono disponibili oggetti in una zona, la sua misura rimarrà a 0.

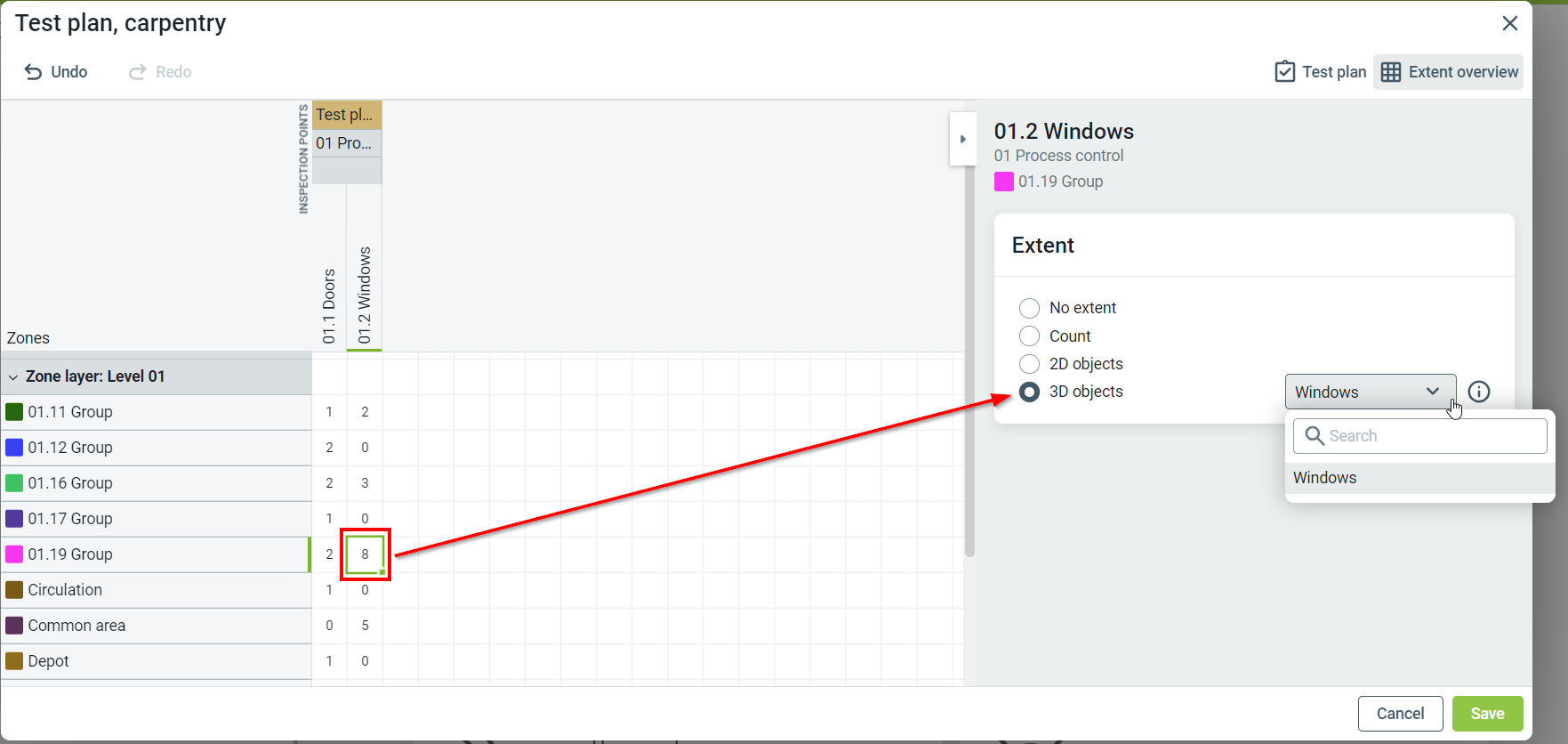

Per impostare la misura dai gruppi di oggetti 2D o 3D, fai clic su una cella nella matrice. Quindi, nel menu laterale, fai clic su 'Oggetti 2D' o 'Oggetti 3D'. Cerca o seleziona quale gruppo vuoi utilizzare.
Nell'esempio sopra, l'ispezione delle finestre viene pianificata utilizzando oggetti 3D.

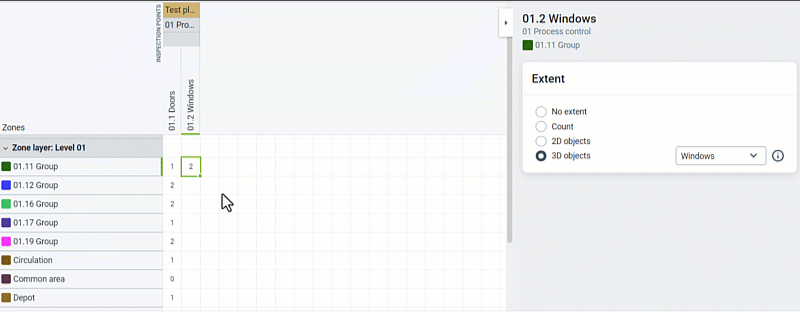

Puoi rapidamente trascinare e rilasciare su più zone per impostare l'estensione come oggetti 2D o 3D per le zone.
Quando hai finito, ricorda di fare clic su 'Salva'.
Informazioni tecniche per i progetti InfraField
Le zone e le ispezioni pianificate per Strutture non saranno visibili sulla
Cartina. Gli utenti dovranno aprire il livello pertinente della struttura per eseguire i controlli.
Estensione parziale utilizzando oggetti e zone

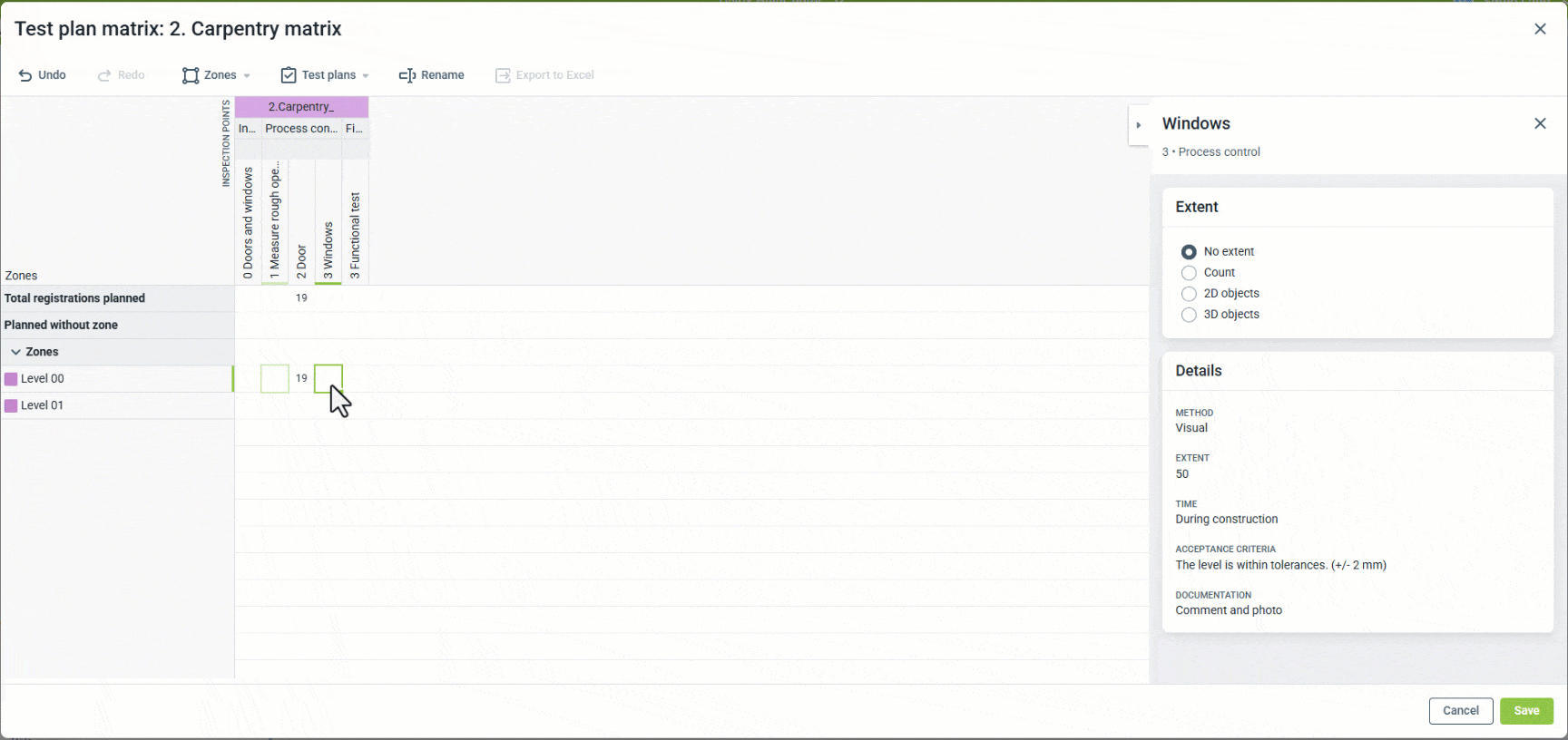

Quando usi la misura nelle zone con gruppi di oggetti 2D o 3D, puoi impostare una misura parziale. L'estensione parziale ti consente di specificare una percentuale di test da eseguire.
Ad esempio, se le specifiche richiedono che il 50% di tutte le porte e finestre su ogni piano nell'edificio venga testato, questo può essere impostato come estensione parziale.
Man mano che gli oggetti 3D nella zona vengono testati, la misura viene aggiornata automaticamente. I controlli sono completati quando la misura parziale è soddisfatta. È ancora possibile eseguire controlli per andare oltre la misura parziale.
Per saperne di più
Se vuoi saperne di più sull'utilizzo di piani di prova e piani di ispezione, leggi questi articoli:
