Come prepararsi per SiteWalk

Questo articolo ti aiuterà a iniziare a utilizzare SiteWalk nel tuo progetto. Puoi usare SiteWalk per progetti che utilizzano modelli BIM, così come per progetti esclusivamente 2D, nel caso in cui tu stia lavorando unicamente con i disegni.

Copriamo l'attrezzatura necessaria e le Best Practice per ottenere i migliori risultati dai tuoi SiteWalks. Puoi usare SiteWalk per:

• Documentazione visiva rapida e semplice dei progressi o come costruita
• Registrazione di immagini 360° integrate con le funzionalità di Dalux Field
• Confronta diversi punti nel tempo o con il modello BIM

Attrezzatura richiesta

Prima di poter iniziare con SiteWalk, avrai bisogno dell'attrezzatura giusta. SiteWalk può essere utilizzato solo con una fotocamera supportata, come elencato di seguito.

Fotocamera supportata:

• Insta360 X5 - Consigliata da Dalux, richiede una scheda SD, ad es. una MicroSD V30
• Insta360 X4* - Richiede una scheda SD, ad esempio una MicroSD V30
• Ricoh Theta Z1

*Si prega di notare che l'Insta 360 X4 Air non è supportato.

Consigliamo l'uso del seguente equipaggiamento:

• Fotocamera consigliata: Insta360 X5
• Porta un power bank per garantire una durata della batteria sufficiente durante l'Acquisisci
• Evita di usare una protezione per l'obiettivo, poiché potrebbe influire sulla qualità dell'immagine

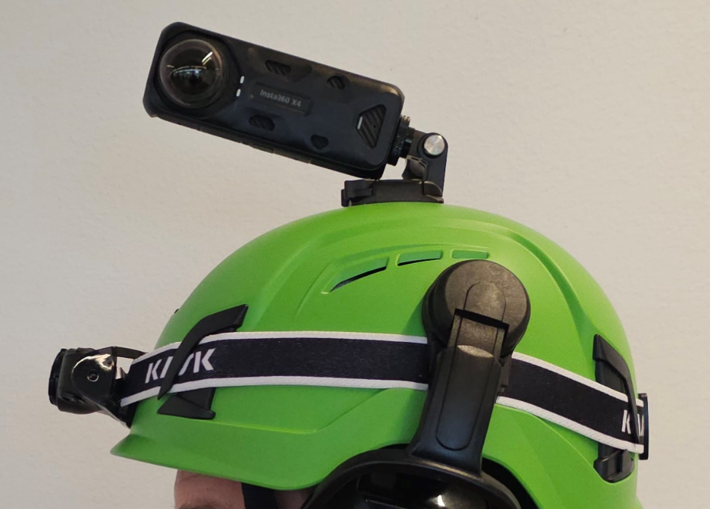

• Montare la fotocamera con una leggera inclinazione per ridurre l'altezza
• Porta un'illuminazione aggiuntiva quando lavori in ambienti con scarsa illuminazione

Per maggiori dettagli, fai riferimento alla guida completa all'equipaggiamento: Equipaggiamento consigliato per SiteWalk

Qualità del Modello e del Disegno

Puoi usare SiteWalk sia per progetti BIM che per progetti esclusivamente 2D. Il percorso inserito nei tuoi disegni dipenderà dal tipo e dalla qualità dei tuoi dati.

Ecco alcuni suggerimenti per il miglior risultato nei progetti esclusivamente 2D:

• Utilizza una planimetria architettonica di alta qualità di un solo piano.
• Idealmente, il tuo disegno mostra chiaramente oggetti come pareti, finestre, porte e altri elementi.
• Il disegno dovrebbe includere le informazioni sulla scala in Dalux.
• Assicurati di avere una sola planimetria per disegno e nessuna versione sovrapposta in caso di progetti di ristrutturazione.

Non utilizzare:

• Disegni MEP
• Piante del controsoffitto
• Ortofoto
• Disegni con più livelli
• Disegni con molte annotazioni e sovrapposizioni.

Buon esempio per SiteWalk

Se hai Modelli 3D nel tuo progetto, segui queste linee guida:

• Usa un modello architettonico dell'edificio che includa oggetti come pareti, finestre, porte e altri elementi.
• Assicurati che i tuoi livelli siano creati all'altezza corretta e che i tuoi disegni siano mappati accuratamente in scala e orientamento.
• Evita più versioni di design nello stesso edificio. Puoi collegare modelli di discipline diverse a un edificio, ma non versioni diverse dello stesso design, come prima e dopo la ristrutturazione.
• Evita tipi geometrici generali nel tuo modello BIM, come IFCElementProxy. Tipi come questi possono ridurre l'accuratezza del risultato.

Pianificazione del percorso e dell'orario

I SiteWalk regolari ti permettono di monitorare l'avanzamento del progetto durante la fase di costruzione. Per una facile comparazione e una documentazione completa, è una buona idea eseguire SiteWalk a intervalli prestabiliti di

• Attività elevata (installazioni MEP, rifiniture interne, ecc.): settimanalmente
• attività regolare (lavori in calcestruzzo, facciata, ecc.): ogni due settimane
• bassa attività (zone di costruzione finite/sospese): mensilmente

Intervalli più brevi nelle aree ad alta attività assicurano una documentazione corretta e riducono il rischio di perdere informazioni critiche.

Pianifica i tuoi percorsi di conseguenza. Percorri approssimativamente lo stesso tragitto ogni volta per confrontare facilmente le tue immagini. Segui queste linee guida per pianificare i tuoi percorsi e ottenere i migliori risultati:

• Inizio e fine - Seleziona posizioni facilmente riconoscibili sui disegni (ad es. ingressi) distanti almeno 10 metri l'una dall'altra. Assicurati di selezionare i punti corretti nel disegno.
• Rimani sullo stesso piano - Puoi registrare un solo piano per video. Rimani sullo stesso piano e inizia una nuova registrazione su un nuovo piano.
• Conosci il tuo percorso - Il percorso è più facile se sai dove stai andando. Dai prima un'occhiata al cantiere e identifica i luoghi che vuoi visitare. Sii coerente nei tuoi percorsi, poiché questo rende più facile confrontare le immagini in seguito.
• Rivisita i luoghi - È sempre una buona idea camminare due volte nella stessa area. Questo aiuta il sistema a riconoscere dove sei stato e migliora il percorso del SiteWalk.
