Questo articolo spiega come aggiungere e aggiornare disegni nei progetti Dalux utilizzando solo Field e Posizioni. I disegni aggiunti alle Posizioni possono essere utilizzati per le registrazioni in Field, come compiti e checklist.
Per saperne di più
Se hai anche Box nel tuo progetto, leggi questo articolo: Aggiornare le versioni del disegno e dei documenti.
Se il tuo progetto ha un modello 3D, dovresti leggere questo articolo: Carica file modello IFC e disegni 2D
Come caricare i disegni
Diritti utente
Solo gli amministratori del progetto o gli utenti con permessi di modifica per le Posizioni possono creare edifici e caricare disegni. Leggi di più sui gruppi di utenti in questo articolo: Come impostare i gruppi di utenti.

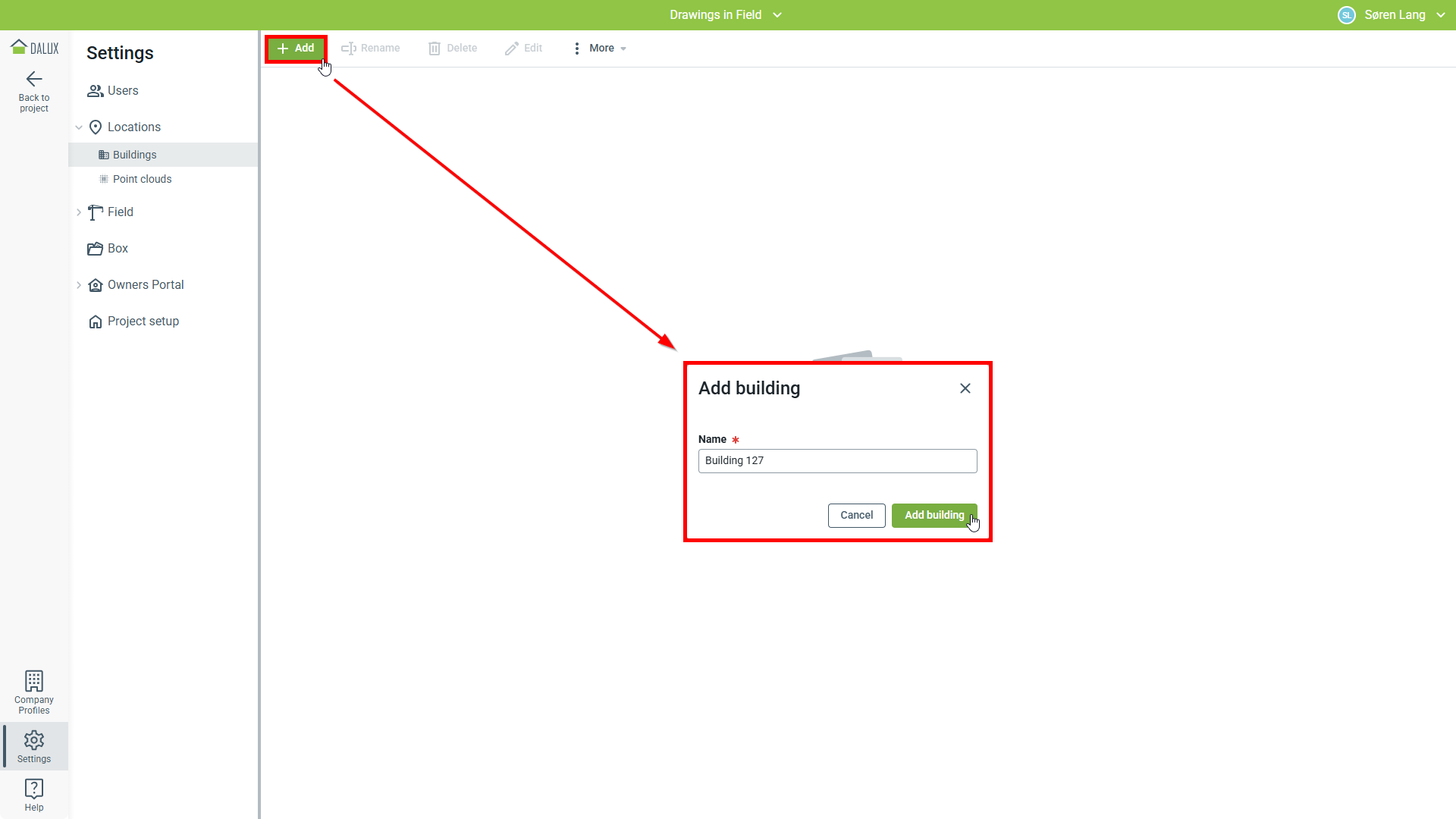

Prima di utilizzare i disegni nelle Posizioni e in Field, devi aggiungerli a un edificio. Inizia andando a:
Impostazioni
Posizioni
Edifici
Aggiungi.
Una volta creato l'edificio, puoi iniziare a caricare i tuoi disegni dal tuo computer.

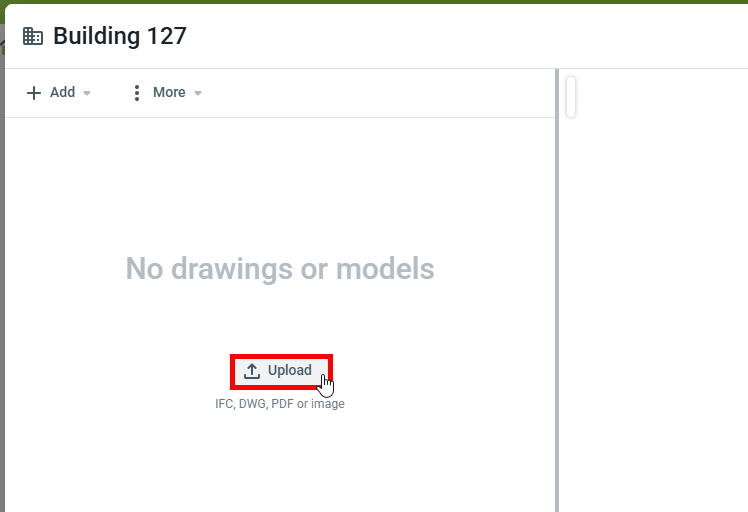

Clicca Carica e individua i tuoi disegni.

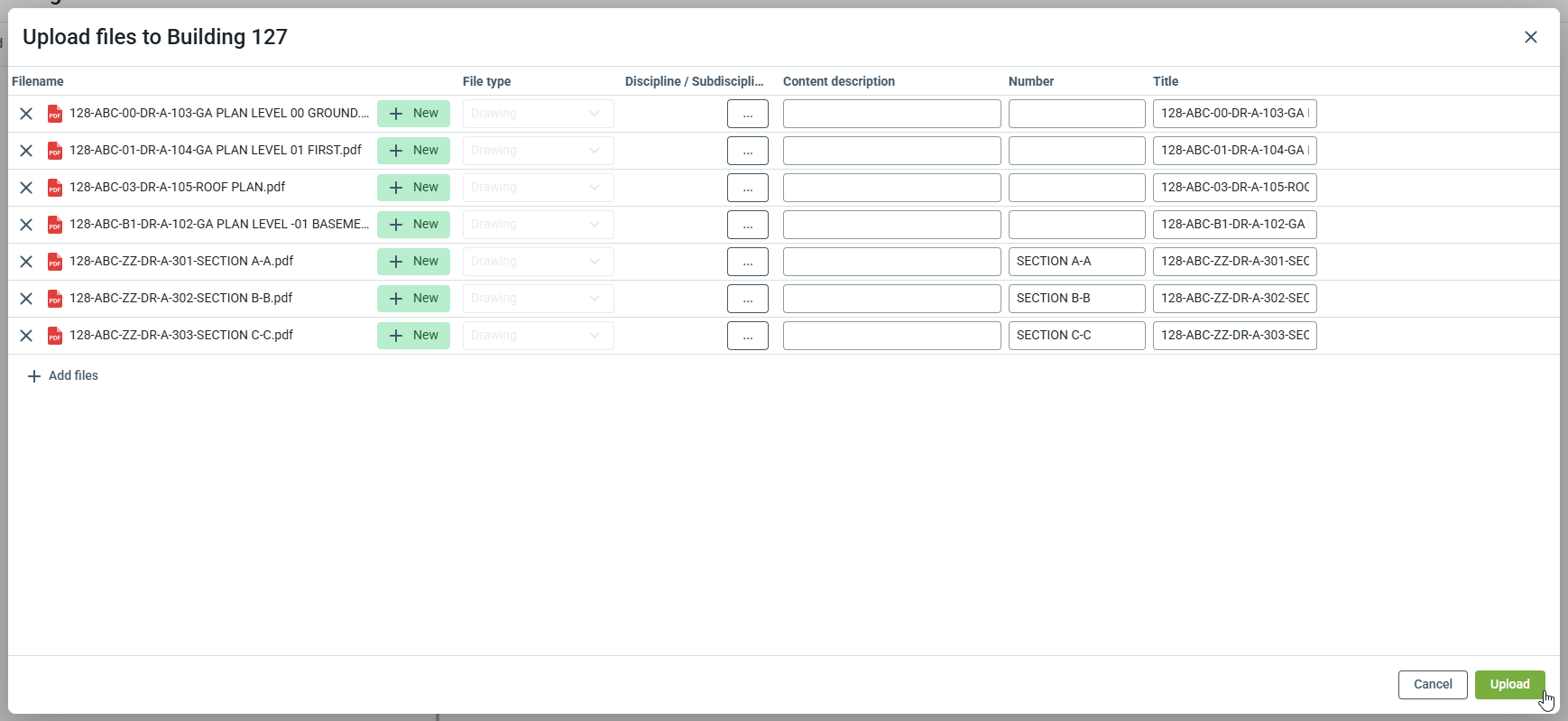

Nella finestra di caricamento, puoi visualizzare i file da caricare e aggiungere discipline, descrizioni del contenuto o numeri dei disegni per i collegamenti ipertestuali.
Il titolo imposta il nome del disegno visualizzato agli utenti in Posizioni e Field, ma non altera il nome del file. Questo ti consente di semplificare il nome visualizzato, rendendo più facile per le persone individuare i disegni corretti sul cantiere.
Queste impostazioni possono essere modificate successivamente.
Puoi leggere di più su discipline e sottodiscipline in questo articolo: Discipline e sottodiscipline
Puoi leggere di più sugli ipercollegamenti in questo articolo: Collegamenti ipertestuali su disegni PDF
Nota
Quando i disegni vengono elaborati, saranno disponibili nelle Posizioni per tutti gli utenti del progetto.
Consigliamo di caricare i disegni in un edificio solo se devono essere utilizzati per le registrazioni in Field.

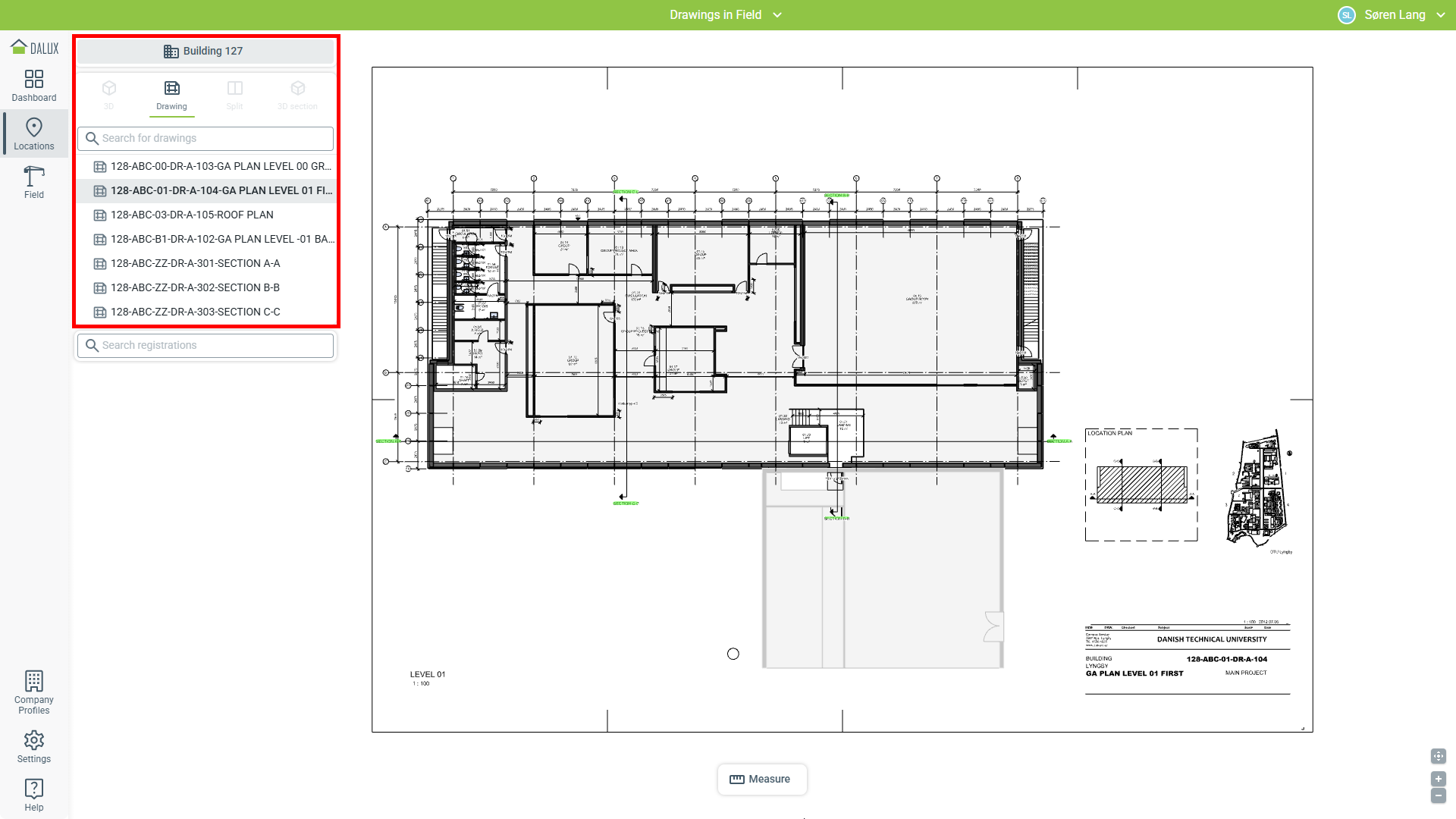

I tuoi disegni aggiunti sono ora pronti per essere utilizzati in Posizioni e
Field.
Come aggiungere livelli
Tutti i disegni saranno caricati senza livelli. Se i tuoi edifici hanno più livelli, consigliamo di aggiungere livelli in Dalux per aiutare a organizzare i tuoi disegni.

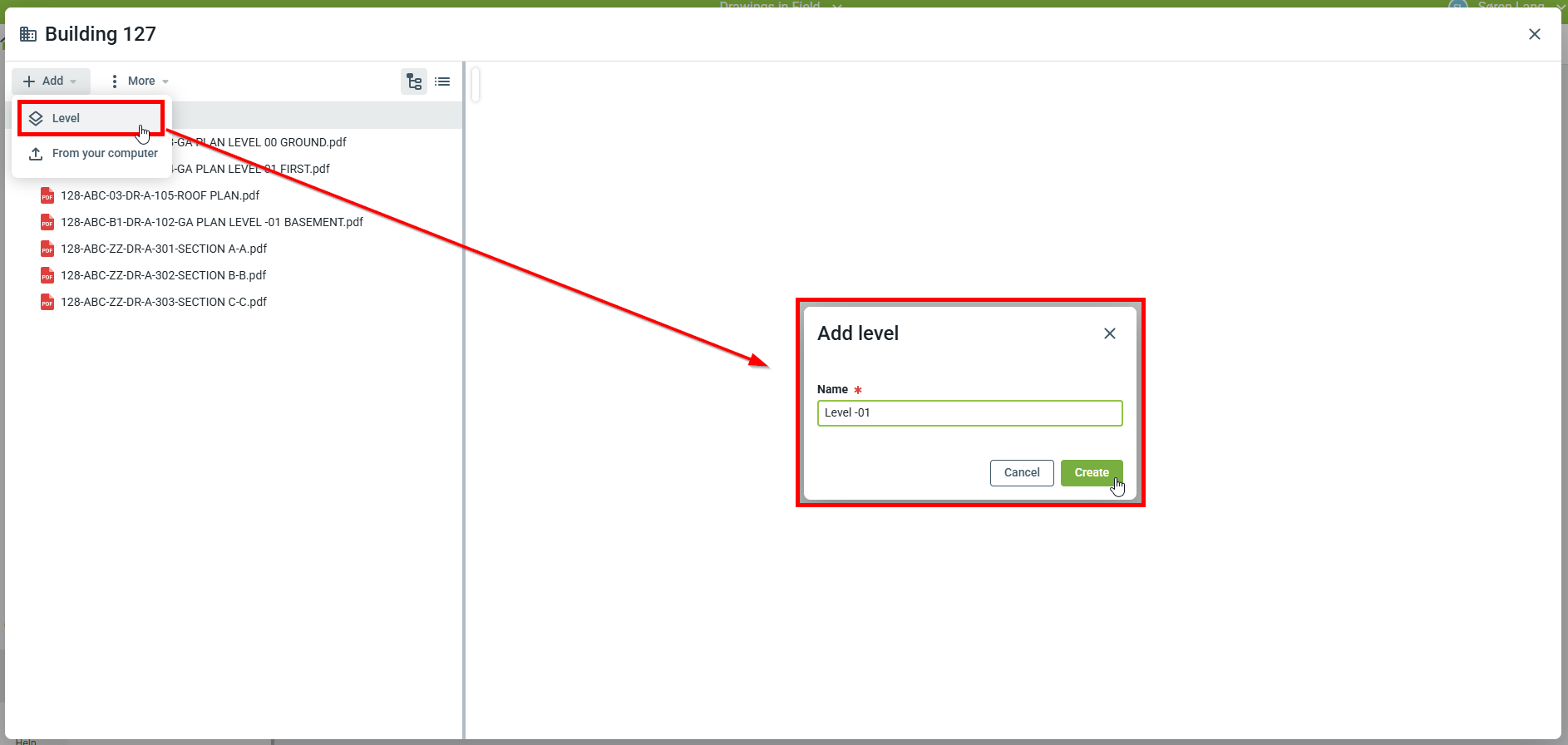

Per aggiungere un livello, clicca Aggiungi
Livello
Inserisci un nome
'Crea'
I livelli devono riflettere i livelli nel tuo edificio. Una volta creati i livelli, devi mappare i disegni.

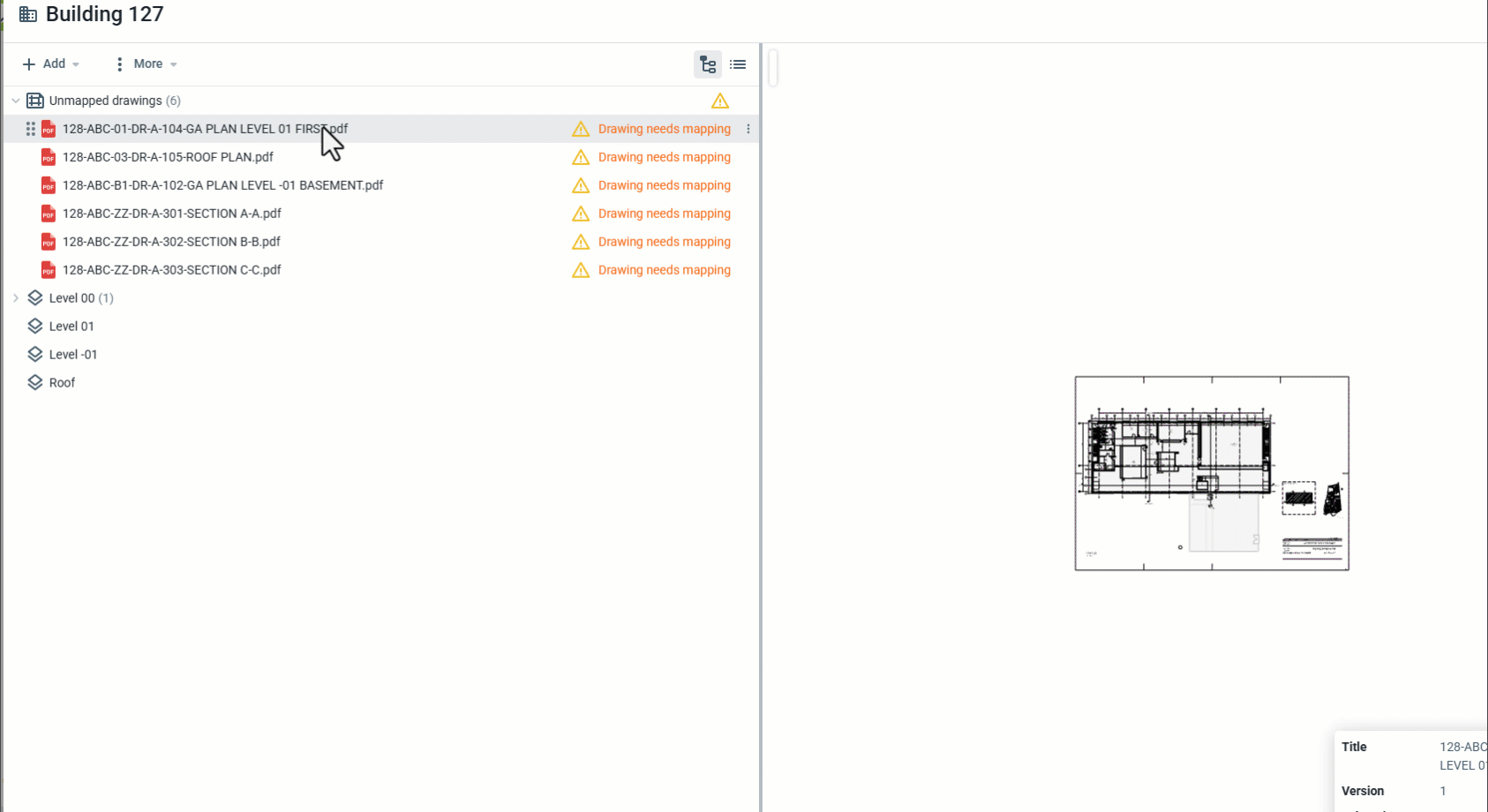

Per mappare i disegni, trascina e rilascia un disegno su un livello.
Nota
Quando si aggiungono livelli, tutti i disegni non mappati appariranno in una cartella denominata "Senza livello" nelle Posizioni. Puoi quindi:
- Lasciare i disegni come disegni non mappati
- Passa sopra il disegno non mappato, poi fai clic
Mappa a 3D
Nessuna mappatura
Entrambi i metodi appariranno allo stesso modo in Posizioni

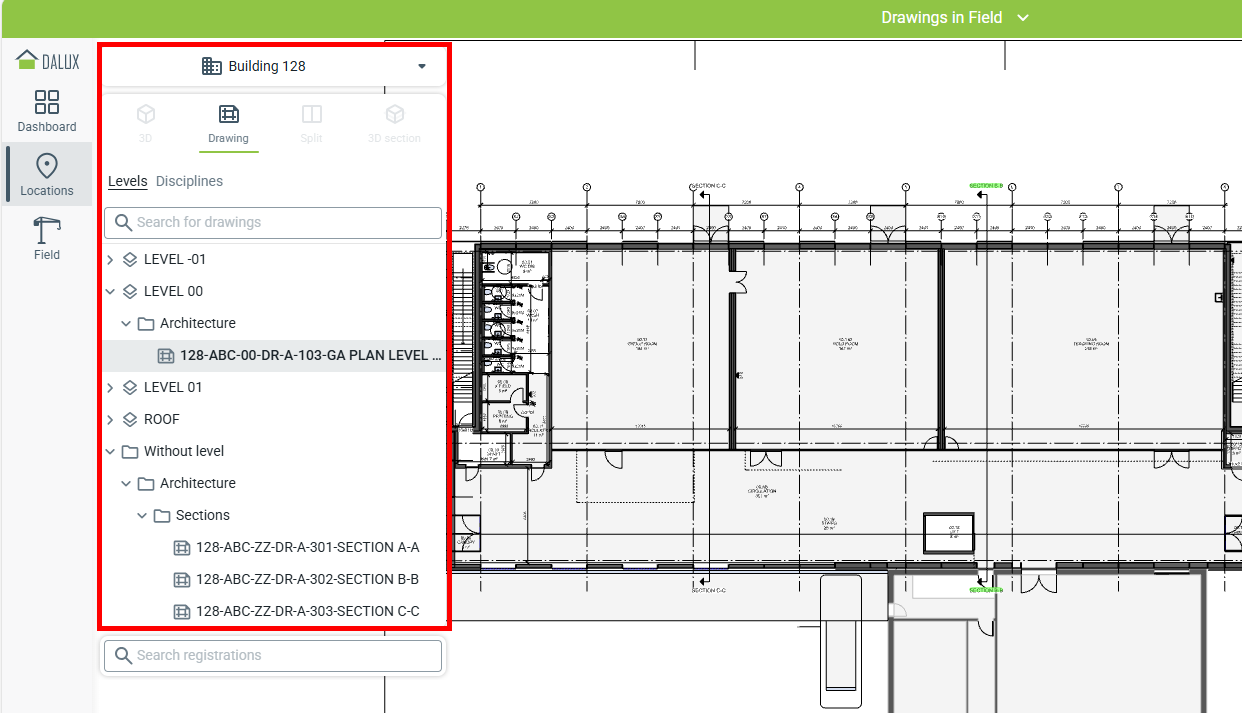

Quando i disegni sono stati aggiunti ai livelli e discipline, il risultato apparirà qualcosa di simile a questo in Posizioni.
Come aggiornare i disegni
Puoi aggiornare i tuoi disegni caricando una nuova versione nell'edificio.
Informazioni tecniche
Finché il nome del file è lo stesso, Dalux caricherà automaticamente il nuovo disegno come una nuova versione. La versione più recente sarà sempre mostrata nelle Posizioni.
Se carichi un file con un nome diverso, verrà trattato come un nuovo disegno. Vedi sotto come cambiare i nomi dei file: Rinomina disegni o modifica metadati

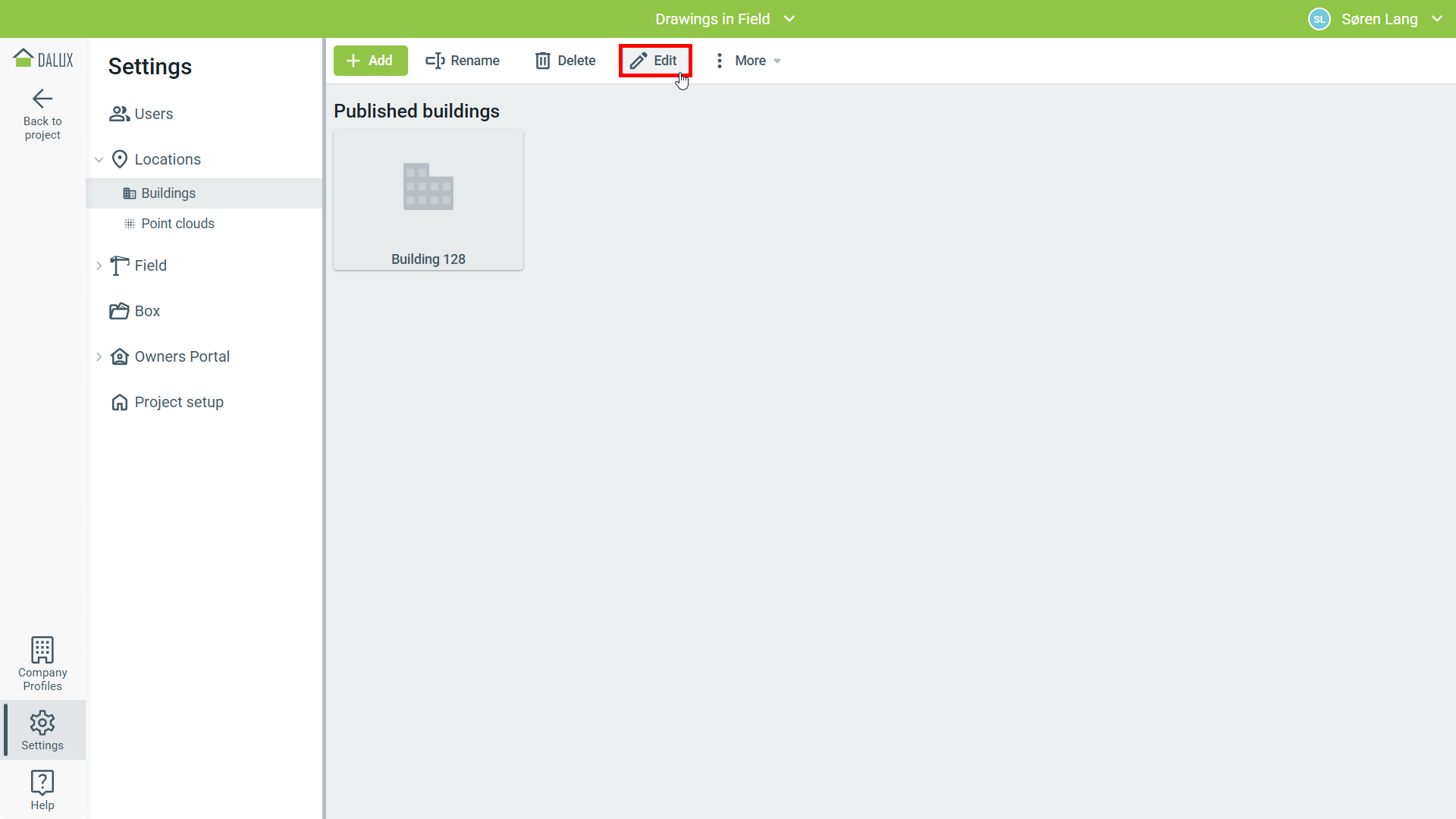

Inizia andando a:
Impostazioni
Posizioni
Edifici
Seleziona il tuo edificio
Modifica

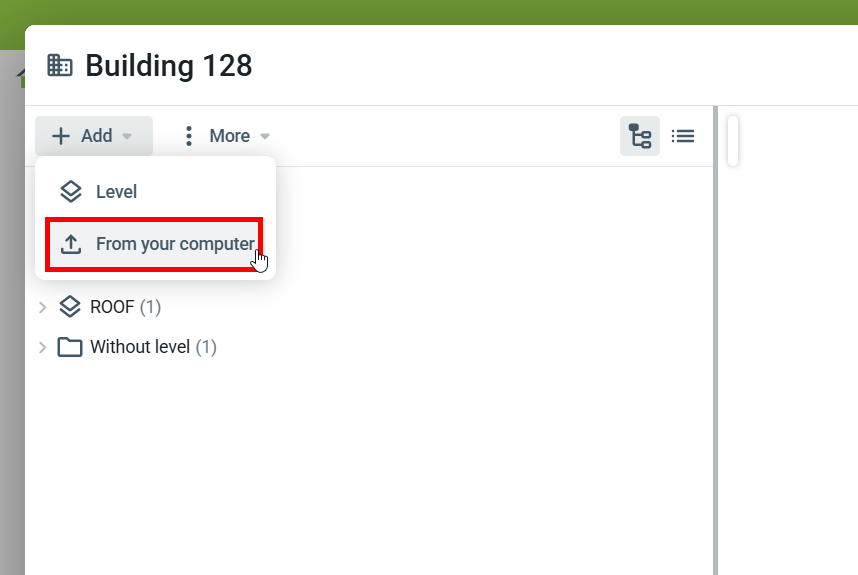

Puoi quindi aggiungere il disegno aggiornato andando a:
Aggiungi
Dal tuo computer

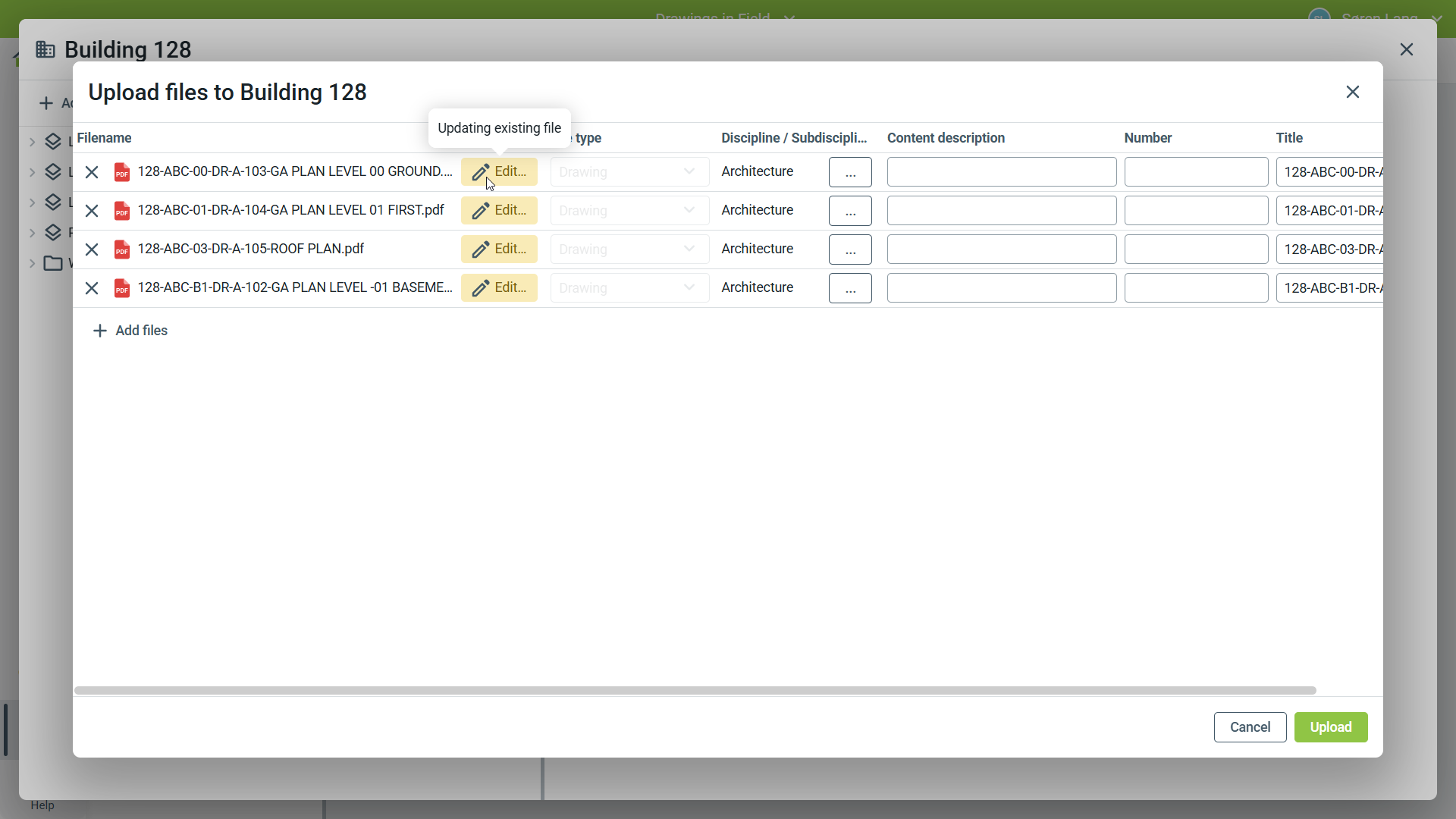

La finestra di caricamento mostrerà che una nuova versione di un disegno esistente è in fase di caricamento. Il mapping ai livelli e alle discipline rimarrà lo stesso. Le registrazioni effettuate sul disegno rimarranno sul disegno.
Informazioni tecniche
Assicurati che il disegno aggiornato sia esportato con le stesse impostazioni dell'originale. Ad esempio, se il disegno è ruotato o si sposta in un'area diversa, le registrazioni in Field non si sposteranno con esso.
Rinomina i disegni o modifica i metadati
Per cambiare il nome del file, è necessario caricare manualmente una nuova versione direttamente nel file.

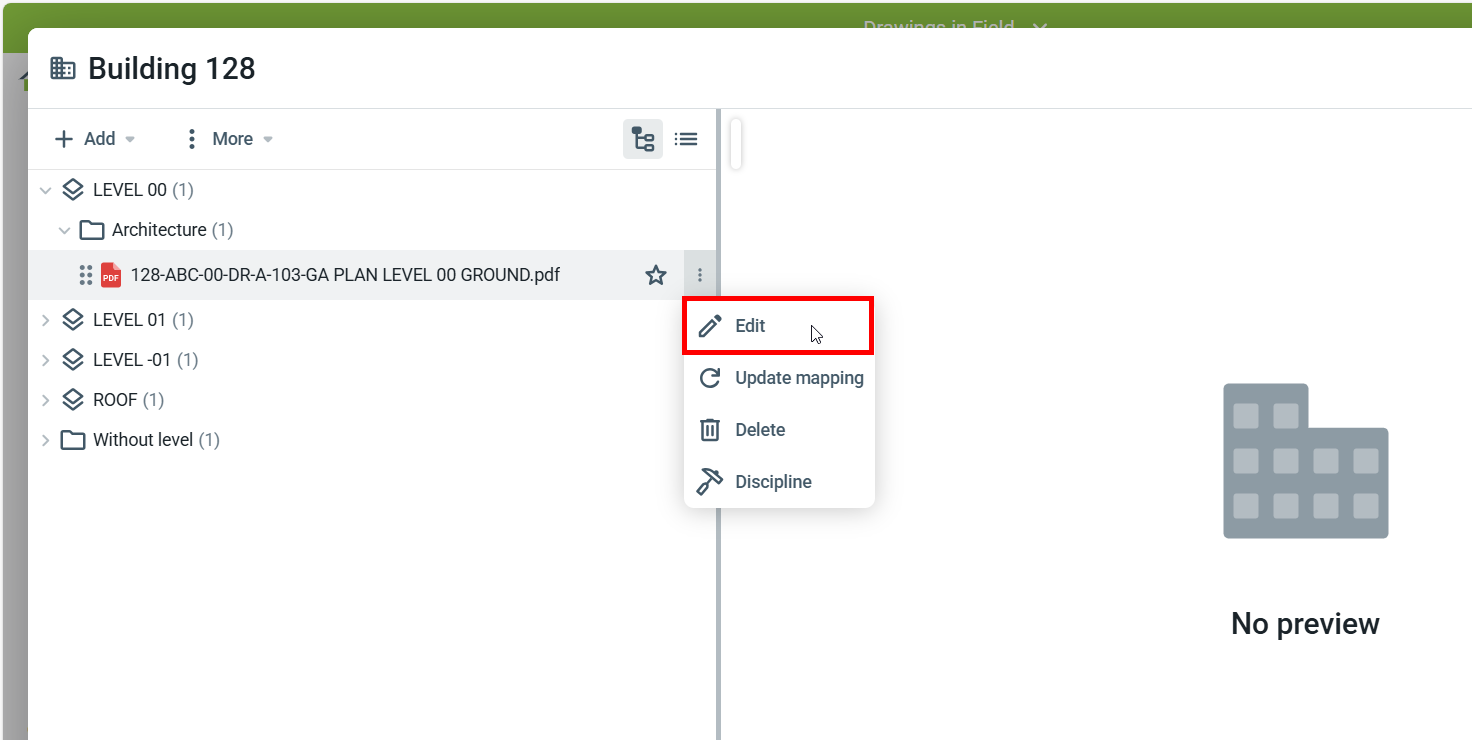

Per aprire un disegno, fai doppio clic su di esso, oppure passa sopra un disegno, poi cliccaModifica
Il disegno si aprirà in una nuova finestra. Da qui puoi anche scaricare o stampare il disegno.
Nota

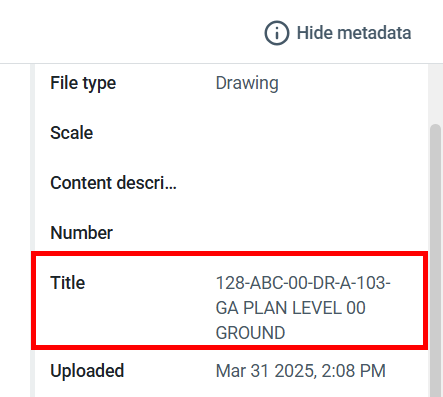

Se vuoi cambiare il nome visualizzato in Posizioni e Field, aggiorna il Titolo del disegno.
I metadati possono essere modificati nel menu a destra (Clicca Mostra metadati per mostrare il menu).

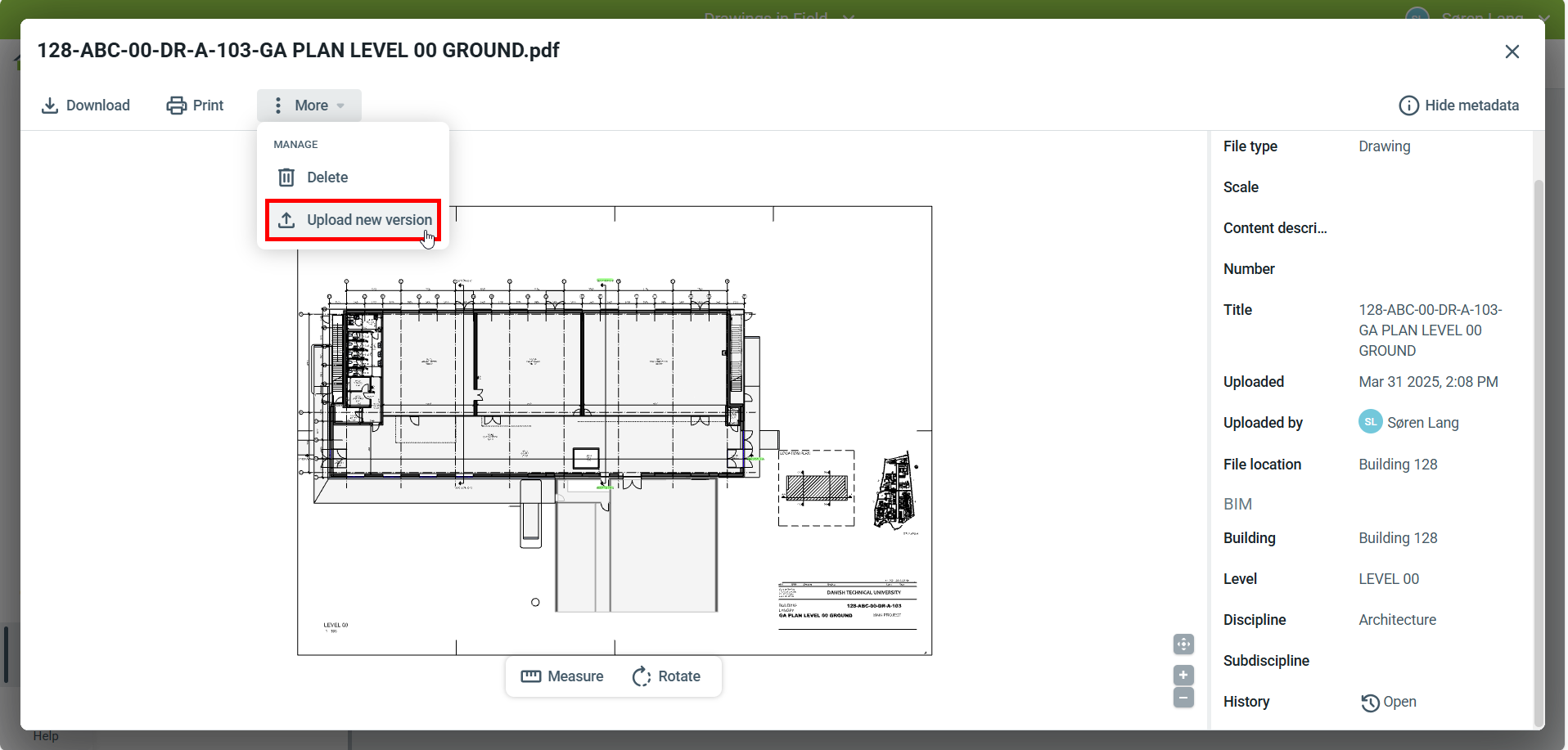

Nel Più menu puoi usare
Carica nuova versione per caricare una nuova versione con un nome file diverso. Il processo di caricamento è lo stesso. Il mapping ai livelli e alle discipline rimarrà lo stesso. Le registrazioni effettuate sul disegno rimarranno sul disegno.
