Questo articolo tratta di come visualizzare, confrontare ed esportare i SiteWalks.
SiteWalk ti permette di raccogliere foto del progresso del progetto camminando attraverso il sito di costruzione con una fotocamera 360° collegata all'app mobile Dalux.
Puoi usare SiteWalk per
- Documentazione visiva rapida e semplice del progresso o dell'as-built
- Registrazione di immagini a 360°, integrata con le funzionalità di Dalux Field
- Confronta diversi punti nel tempo o con il modello BIM
Puoi leggere come registrare i SiteWalk in questo articolo: Come registrare un SiteWalk
Diritti utente
Per visualizzare e confrontare i SiteWalks, devono essere attivati sul progetto e devi avere autorizzazione nel tuo gruppo utente per visualizzare e/o caricare foto. Puoi leggere di più su come configurare Capture in questo articolo: Come configurare Capture.
SiteWalk è incluso in Field Pro.
Come accedere ai SiteWalk registrati
Puoi accedere ai SiteWalks sia in Posizioni sia in
Field.

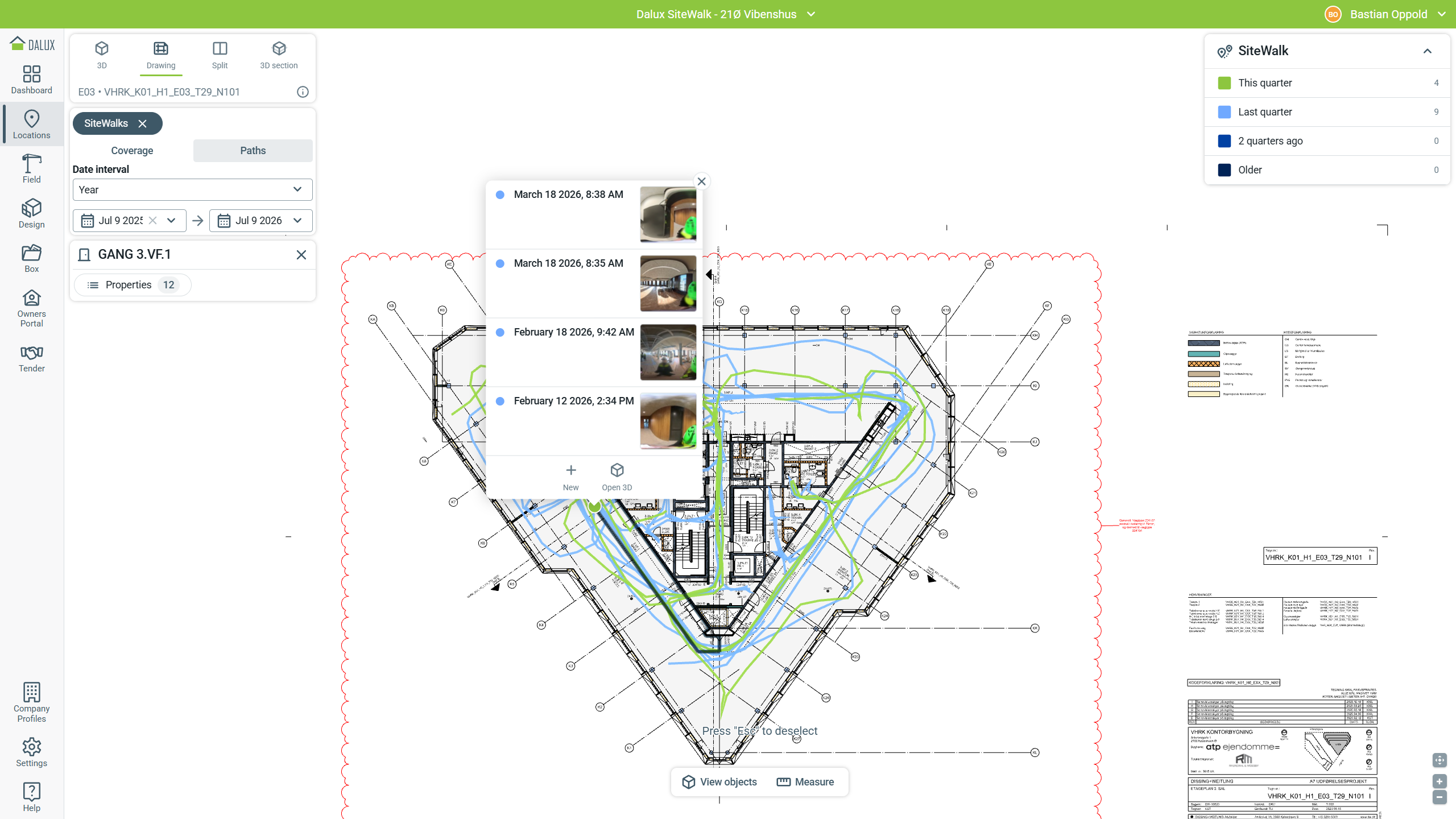

I SiteWalks possono essere visualizzati su un piano con una visualizzazione del percorso effettuato. Per farlo, vai su Posizioni e trova il piano su cui sono stati fatti i SiteWalks.

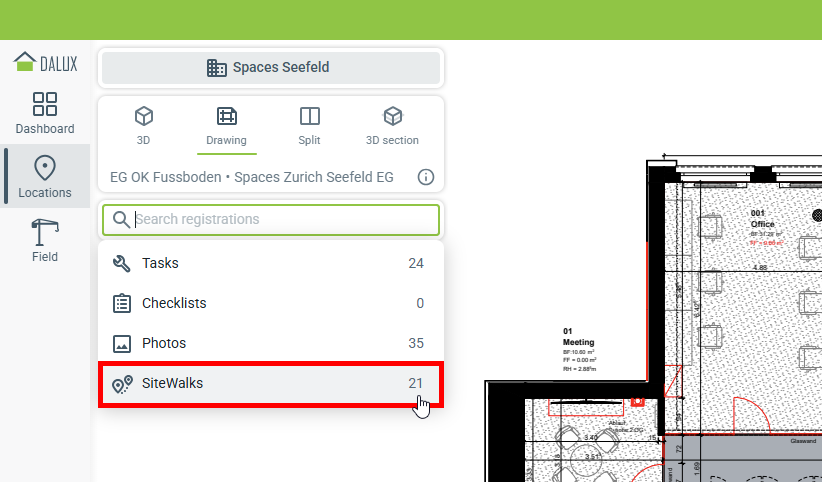

Nel menu laterale, puoi filtrare per SiteWalks.
Suggerimenti e trucchi
Se non vedi il pannello del tipo di registrazione, clicca nel campo di ricerca e il pannello verrà mostrato.

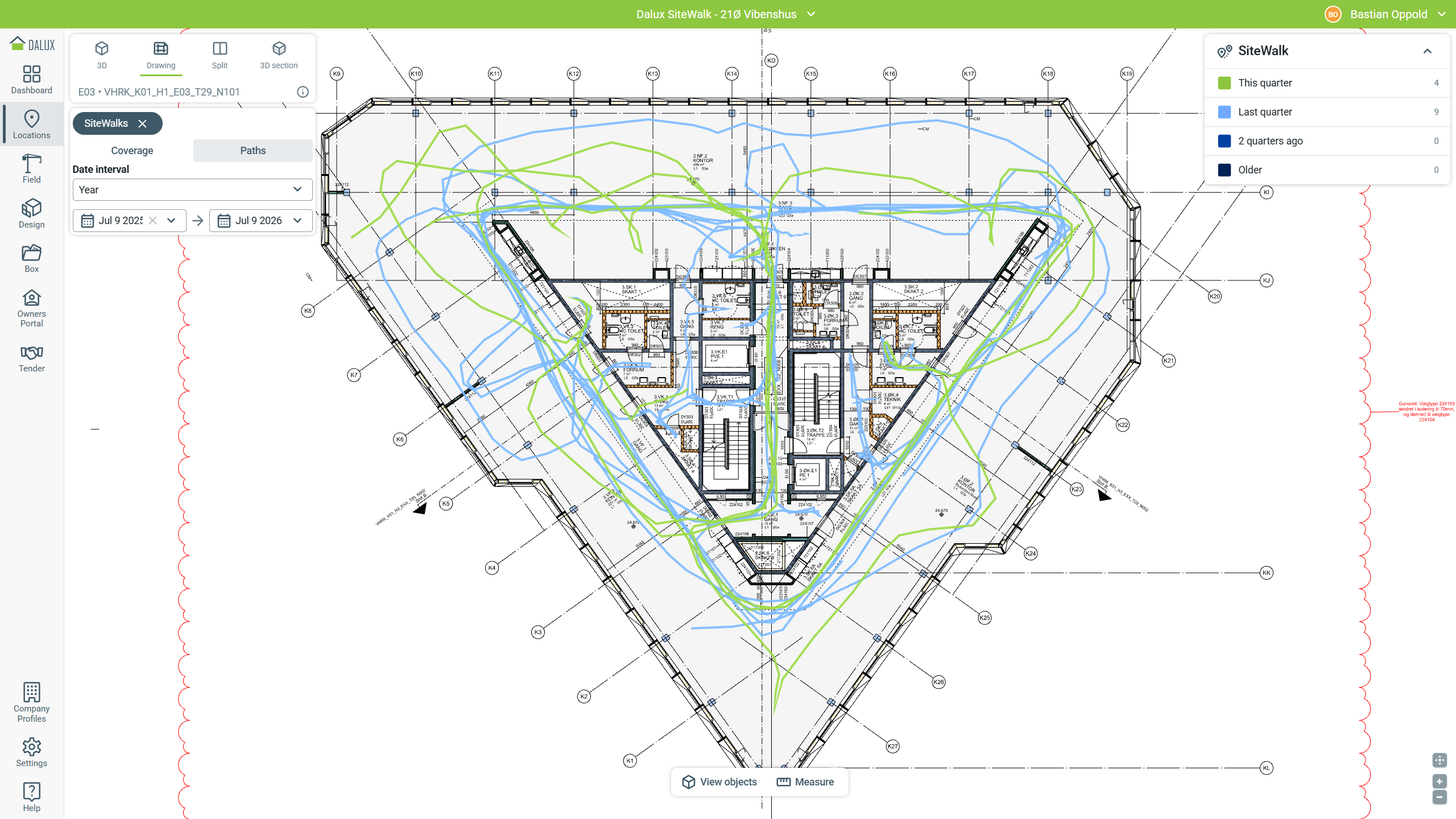

Ciò mostrerà i SiteWalks effettuati sul piano. Puoi utilizzare il menu laterale per filtrare i SiteWalks visualizzati in base a un intervallo di date.
Il colore dei percorsi dei SiteWalk cambierà in base al filtro temporale selezionato.
Puoi fare clic sulle linee dei SiteWalk per mostrare le diverse date. Se ci sono più SiteWalks nella stessa ubicazione, verranno mostrati con il SiteWalk più recente in cima.

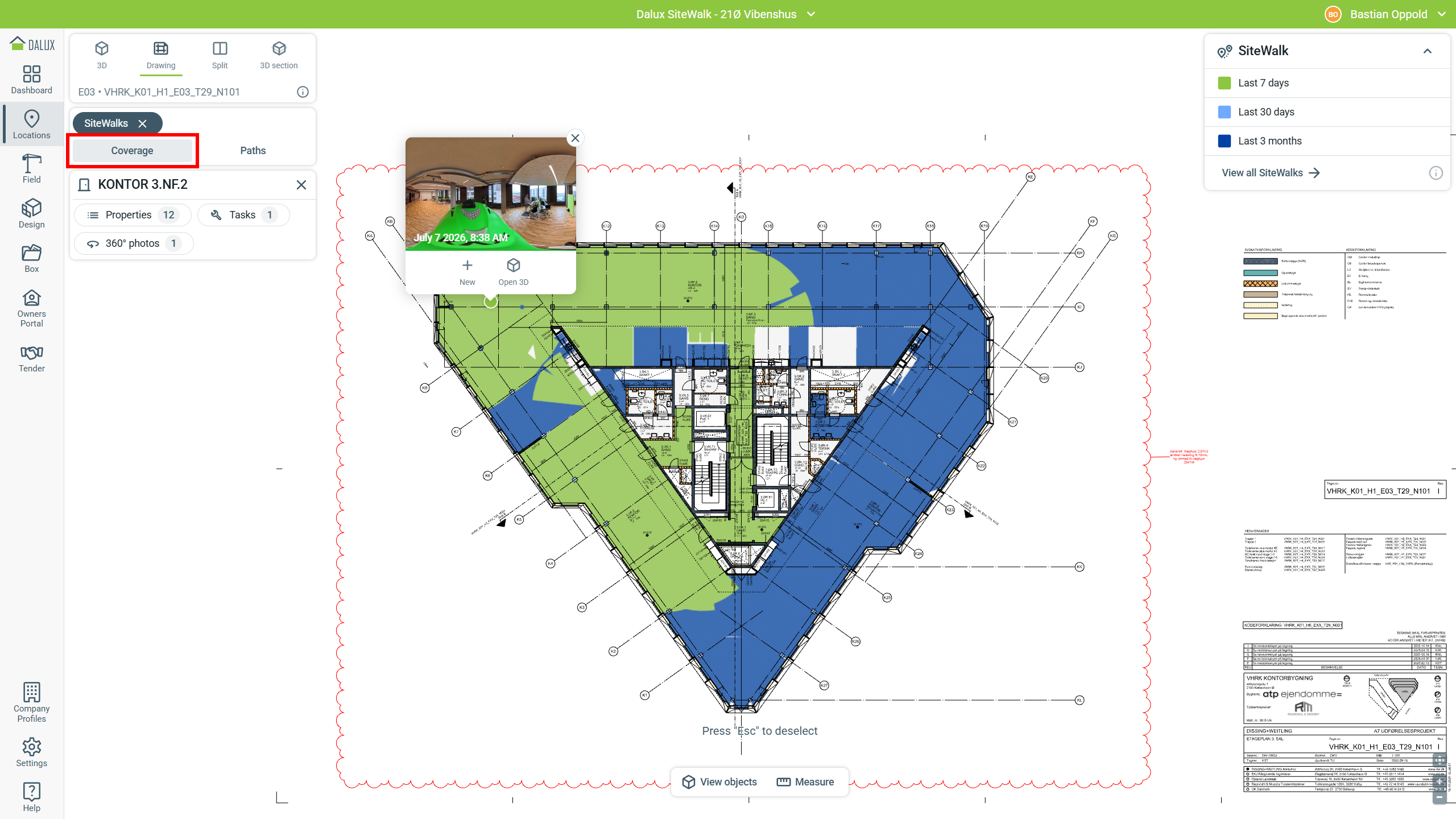

Passa alla vista copertura per vedere quali spazi sono stati registrati negli ultimi 3 mesi e quali acquisizioni potrebbero essere obsolete.
Puoi fare clic su una qualsiasi delle anteprime dei SiteWalk per aprirli.
Per avere una panoramica di tutti i SiteWalks effettuati sul progetto, vai su Field
Acquisisci
SiteWalks.

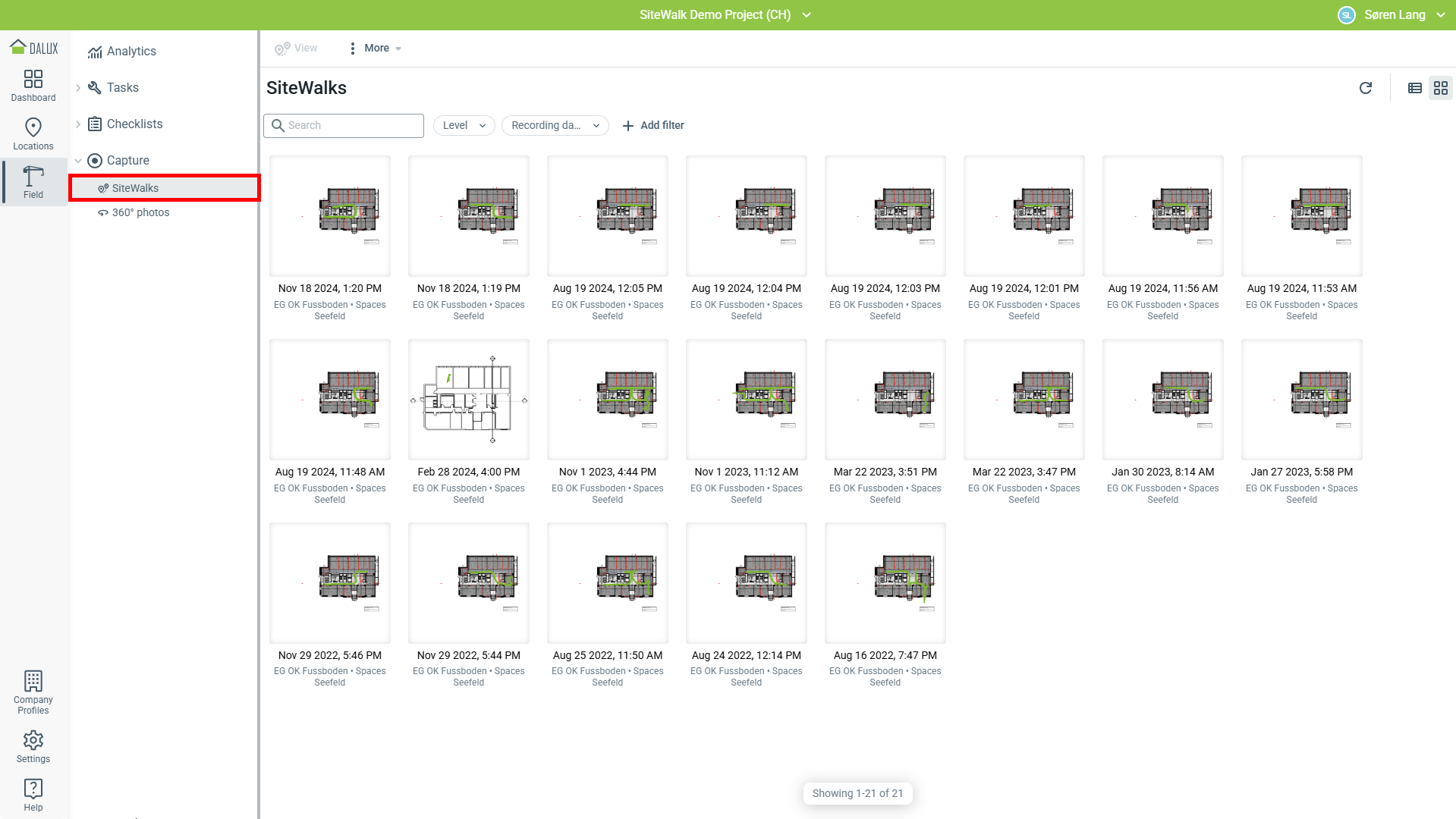

In questa Vista, puoi vedere tutti i SiteWalks effettuati. La nuova vista a griglia è raggruppata per livello e mostrerà una miniatura del piano e del percorso del SiteWalk.
Se necessario, puoi anche cambiare alla vista elenco e tornare indietro utilizzando le icone /
.
Puoi accedere direttamente al SiteWalk facendo doppio clic su una miniatura o su un SiteWalk nella visualizzazione lista. Questo aprirà la registrazione del singolo SiteWalk.
Vista e navigazione in SiteWalks

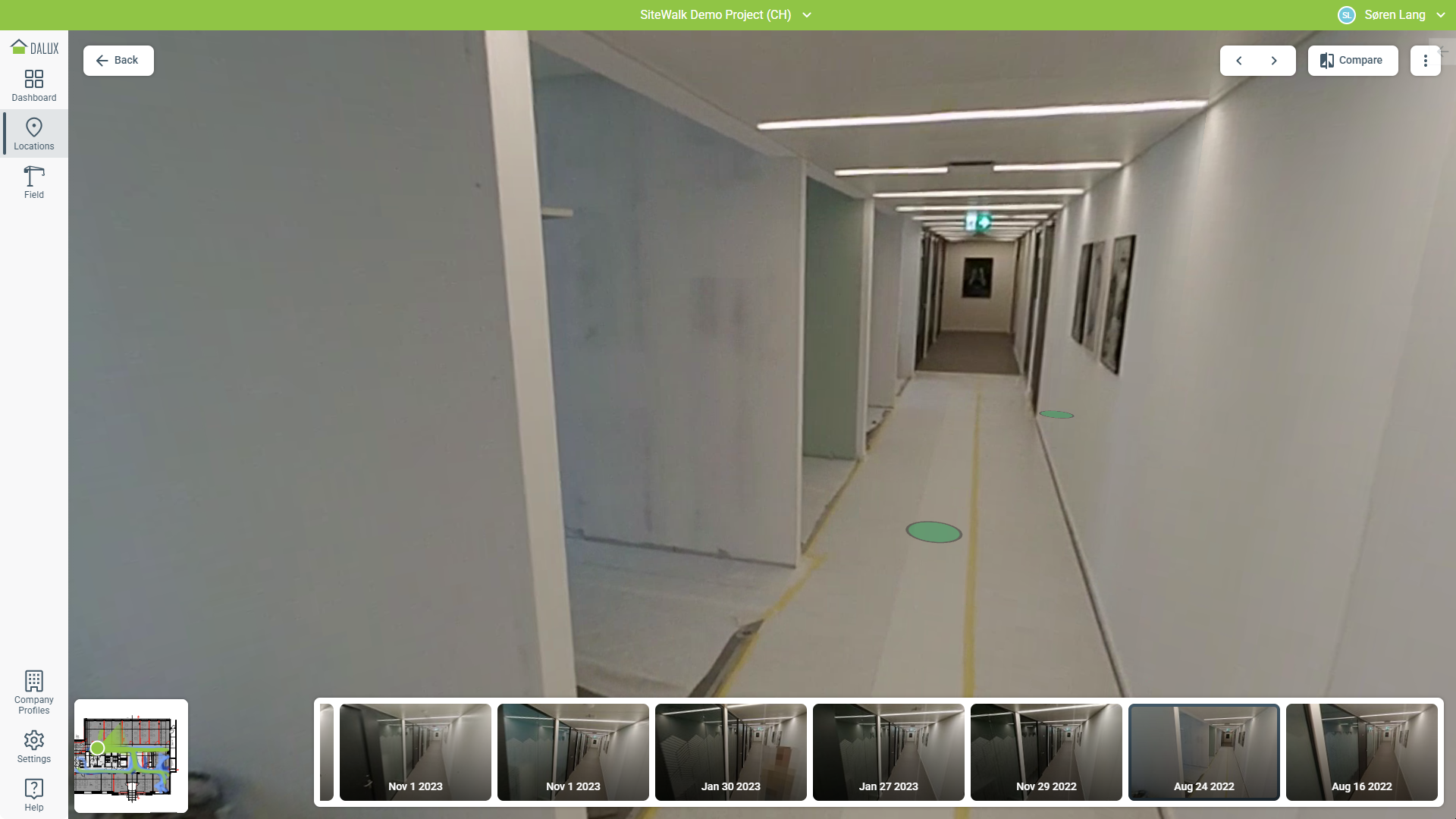

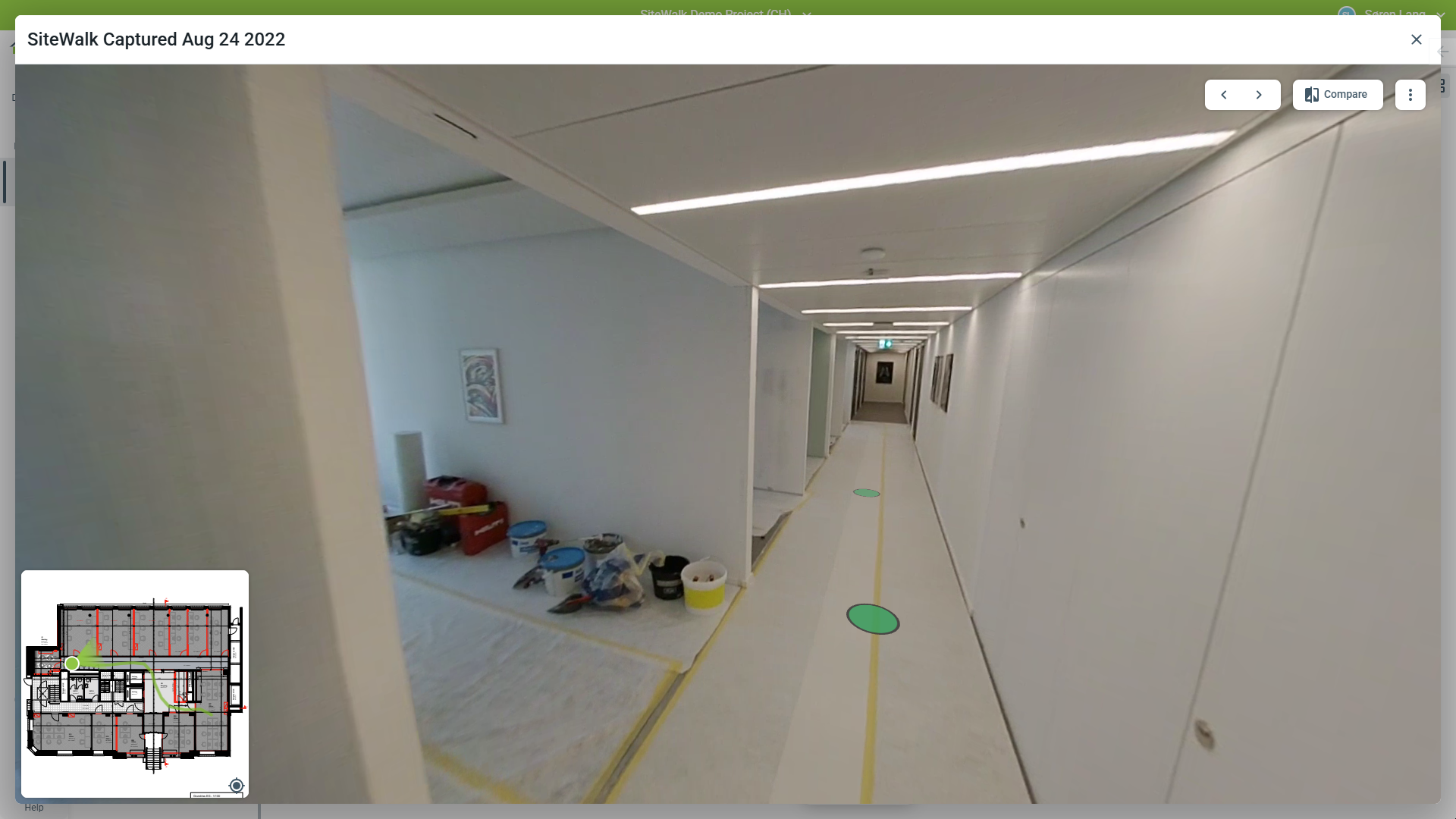

Quando visualizzi un SiteWalk, fai clic e trascina per guardarti attorno. Usa il pulsante centrale del mouse per ingrandire e la barra spaziatrice per resettare il livello di zoom.
Seleziona i punti verdi per navigare in un'area specifica. Per la navigazione passo passo, usa i tasti freccia sinistra e destra (in alto a destra) per spostarti tra le posizioni.

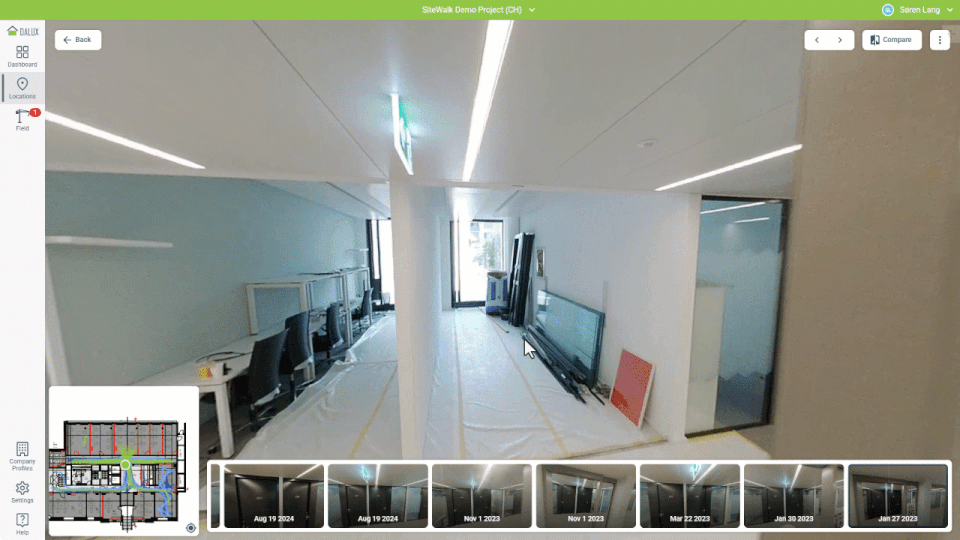

Puoi anche fare clic su un punto del SiteWalk nella mini-mappa per saltare a quel punto del SiteWalk.

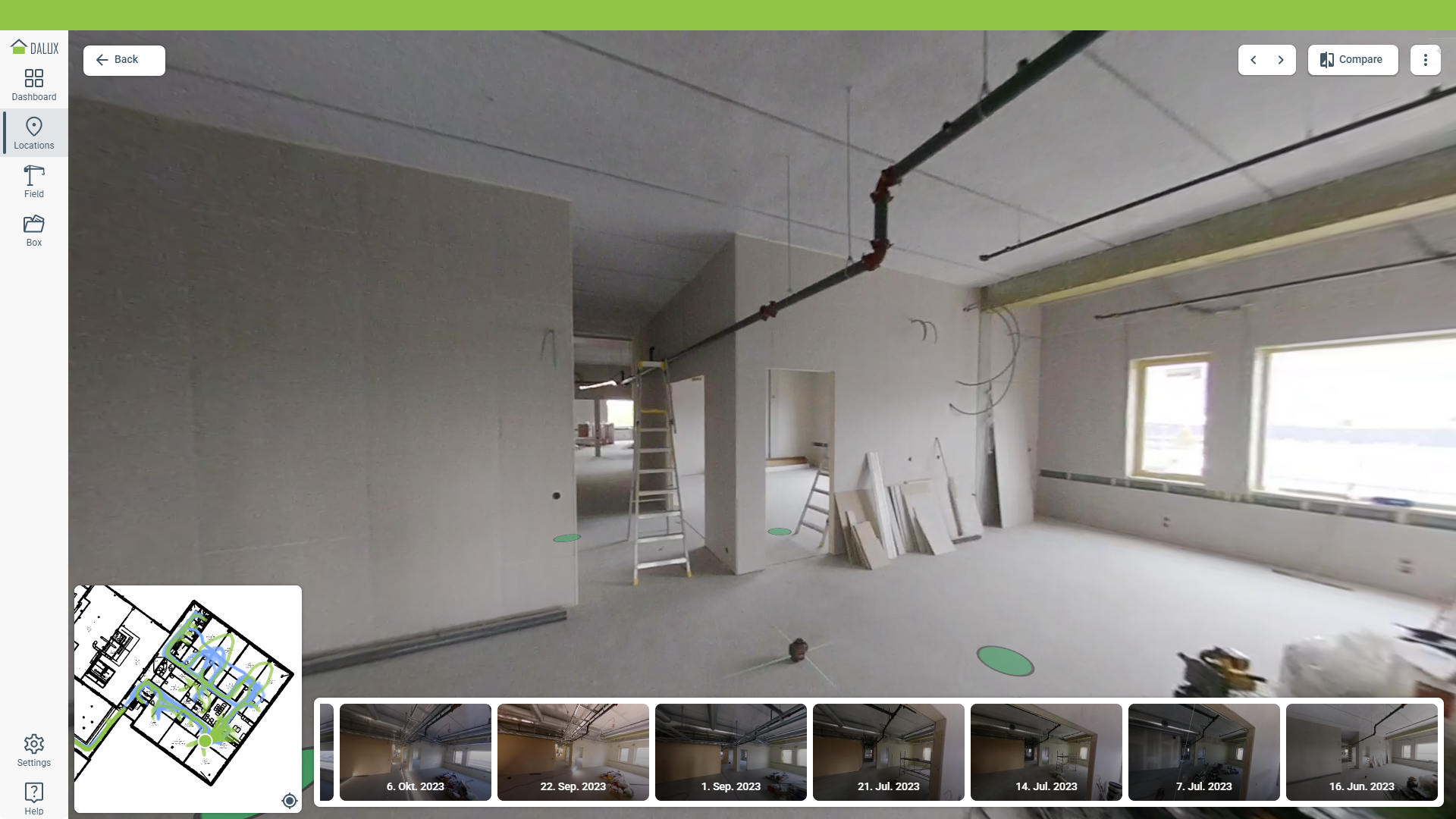

Se ci sono più SiteWalk, puoi utilizzare la barra di scorrimento delle miniature in basso per saltare a un SiteWalk di una data diversa nella stessa ubicazione.
Crea compiti nei SiteWalks
Quando visualizzi i SiteWalks, è anche possibile fare clic in qualsiasi punto dell'immagine per creare un nuovo compito.
Fai clic sull'immagine, poi su Nuova registrazione, e poi seleziona il tipo di compito.
Facendo ciò, una versione ritagliata del SiteWalk verrà aggiunta al compito.
Puoi anche aggiungere annotazioni agli screenshot.
Come confrontare i SiteWalks
Se più SiteWalk sono stati effettuati nella stessa area, è possibile confrontarli affiancati. Ciò facilita il tracciamento dei progressi della costruzione, se i SiteWalks sono effettuati secondo una programmazione costante.
È anche possibile confrontare un SiteWalk con il modello 3D dell'edificio.
Per iniziare a confrontare i SiteWalks, apri un SiteWalk, con uno dei metodi descritti sopra.

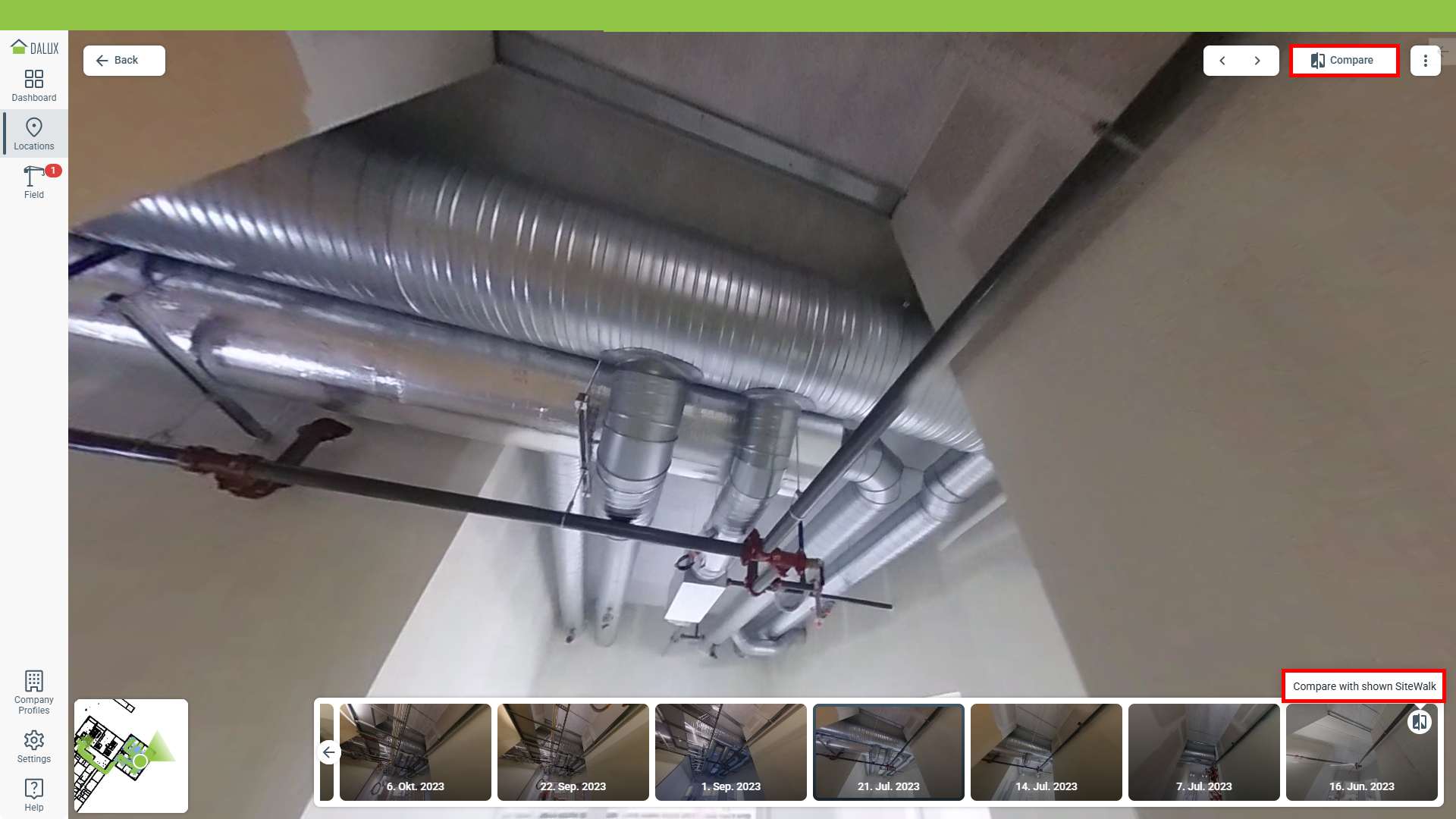

Usa il menu delle miniature per trovare il SiteWalk che vuoi confrontare, quindi clicca su 'Confronta con il SiteWalk mostrato' per confrontare i due.
Puoi anche fare clic su Confronta nell'angolo in alto a destra
Di default, il confronto si aprirà con il SiteWalk selezionato e il SiteWalk più recente.

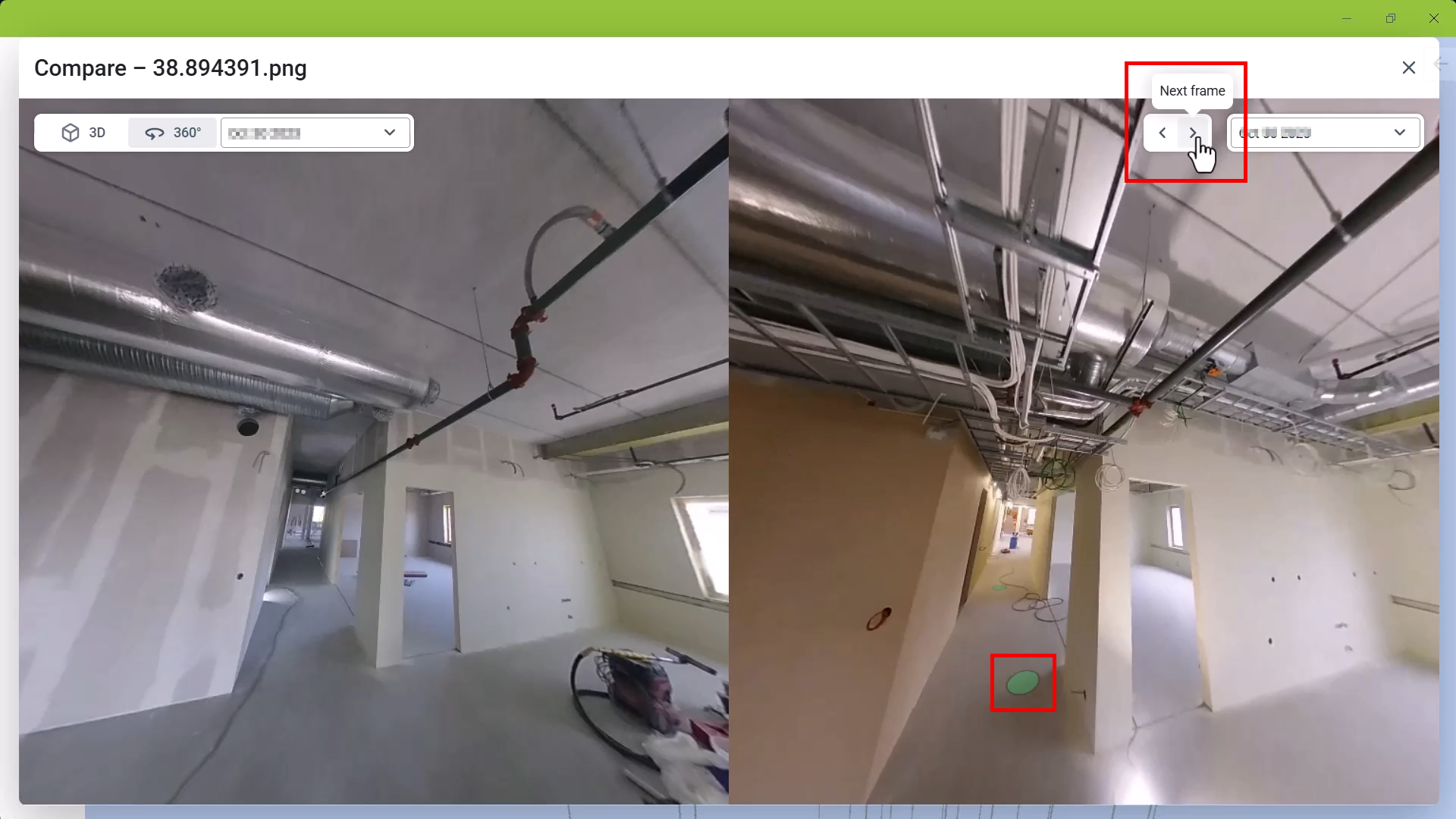

Puoi anche cambiare per confrontare tra due SiteWalk, selezionando un'altra data dal menu a discesa. Quando confronti i SiteWalks, le viste sono sincronizzate automaticamente.
Confronta un SiteWalk con il modello 3D facendo clic su 3D.
Quando confronti un SiteWalk, fai clic e trascina per guardarti attorno. Usa il pulsante centrale del mouse per ingrandire e la barra spaziatrice per resettare il livello di zoom.
Seleziona i punti verdi per navigare in un'area specifica. Per la navigazione passo passo, usa i tasti freccia sinistra e destra (in alto a destra) per spostarti tra le posizioni.
Esporta SiteWalks
Puoi esportare i SiteWalks da Dalux come PDF interattivo. Questo PDF ti permette di accedere alle immagini a 360° del SiteWalk sul tuo computer.

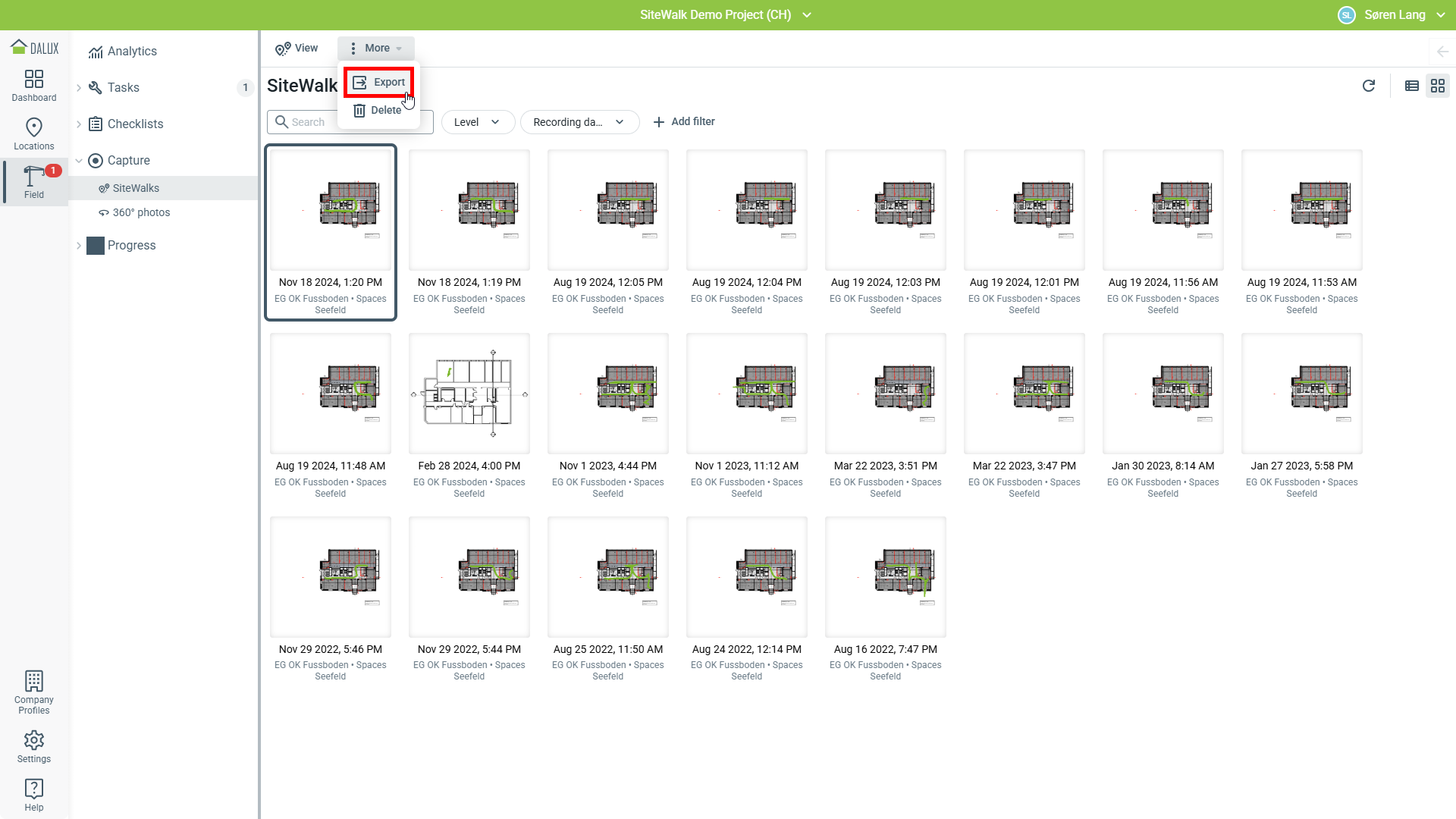

Per esportare un SiteWalk, vai a:
Field
Acquisisci
SiteWalk
Seleziona un SiteWalk specifico
Esporta.
Questo esporterà il SiteWalk in un formato .zip. L'esportazione include:
- Una Planimetria del piano, con ogni Posizione delle Immagini 360° scattate durante il SiteWalk
- Ogni Immagine 360° scattata durante il SiteWalk
- Un visualizzatore di immagini panoramiche
Facendo clic su diversi punti nel disegno, puoi aprire direttamente le immagini 360°. Puoi anche navigare attraverso le immagini proprio come quando visualizzi il SiteWalk in Dalux.
La caratteristica di esportazione ti consente di condividere i SiteWalks con utenti che non hanno Dalux. Una volta esportato e scaricato, puoi accedere al SiteWalk senza una connessione internet.
Nota bene
Puoi condividere i SiteWalk al Portale dei proprietari. Per ulteriori informazioni, vedi Come configurare il Portale dei proprietari
