Il plugin Navisworks è un plugin sviluppato da Dalux che si integra in Navisworks, supportando una varietà di funzioni come il caricamento di modelli, disegni e nuvole di punti, la creazione di commenti e la coordinazione dei test di conflitto nell'ambiente Dalux.
Questo articolo spiegherà come installare e usare in generale il plugin, incluso come gestire i commenti nel plugin, come caricare e distribuire i conflitti e come caricare nuvole di punti.
Per sapere come eseguire il processo di caricamento di un modello o di un disegno usando il plugin, puoi leggere questo articolo, il processo è lo stesso: Usa il plugin per Revit per caricare e aggiornare modelli e disegni 3D.
Questo plugin funziona solo con versioni complete di Navisworks, assicurati che la tua versione di Navisworks supporti la versione del plugin. Quando Navisworks viene aggiornato, può causare problemi a causa di una discrepanza di versione con il plugin.
Come scaricare e configurare il plugin Navisworks
Quando hai effettuato l'accesso al tuo progetto sul web, puoi trovare il plugin andando su
Fai clic sul tuo nomeScarica.

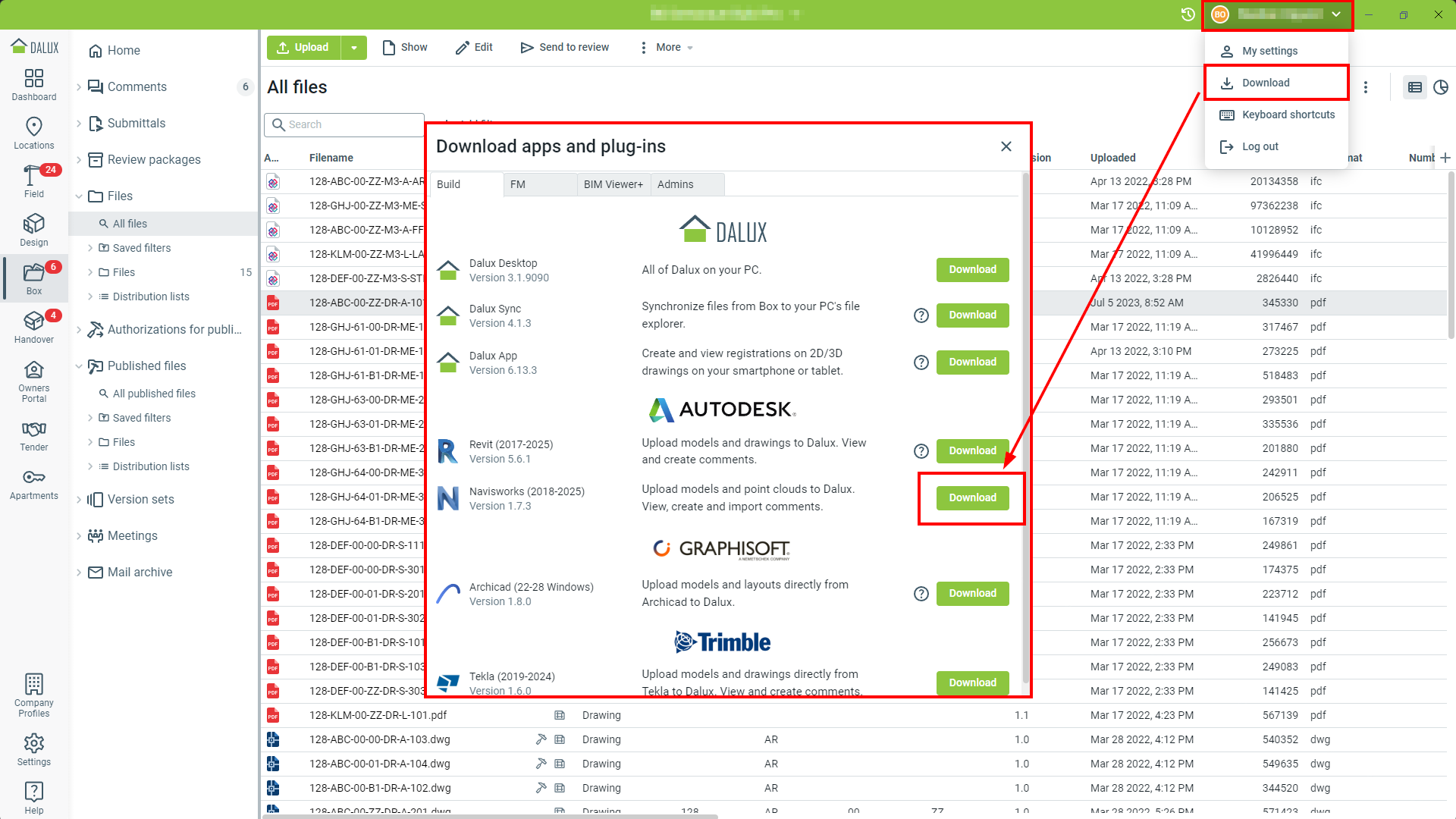

Troverai il plugin Navisworks corrente nella sezione Autodesk:
Informazioni tecniche
Devi chiudere tutte le istanze di Navisworks in esecuzione per avviare l'installazione del plugin.

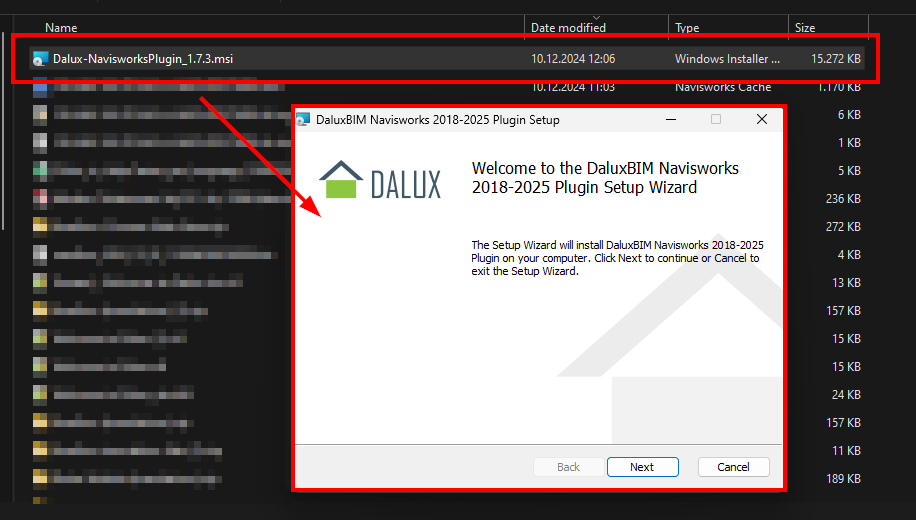

Una volta scaricato il file MSI, aprilo e segui le istruzioni della procedura guidata di installazione:

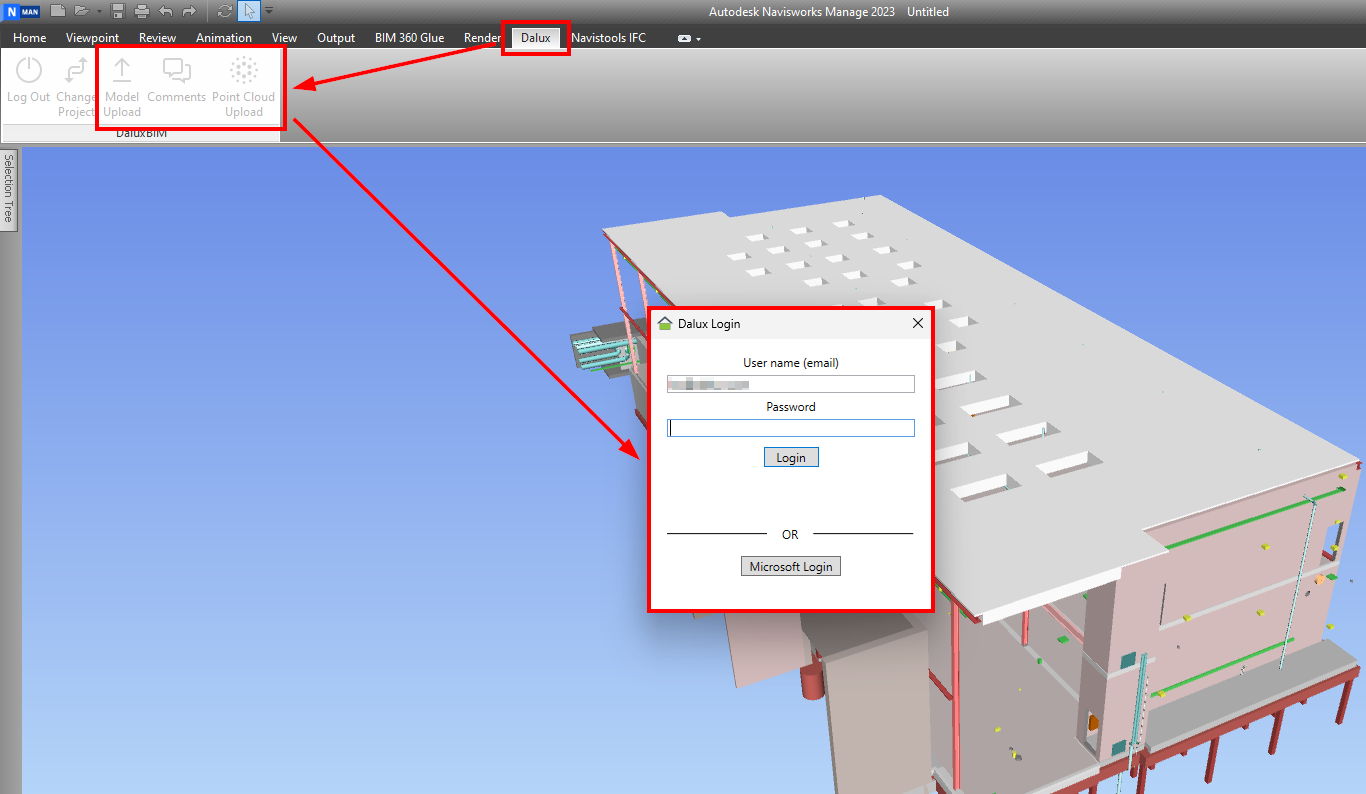

Troverai il plugin Dalux nella barra degli strumenti sotto la scheda Dalux. Se fai clic su Caricamento modello,
Commenti o
Caricamento nuvola di punti, ti verrà chiesto di accedere con il tuo account Dalux. Accedi al tuo account con le tue credenziali Dalux:
Cambia progetto

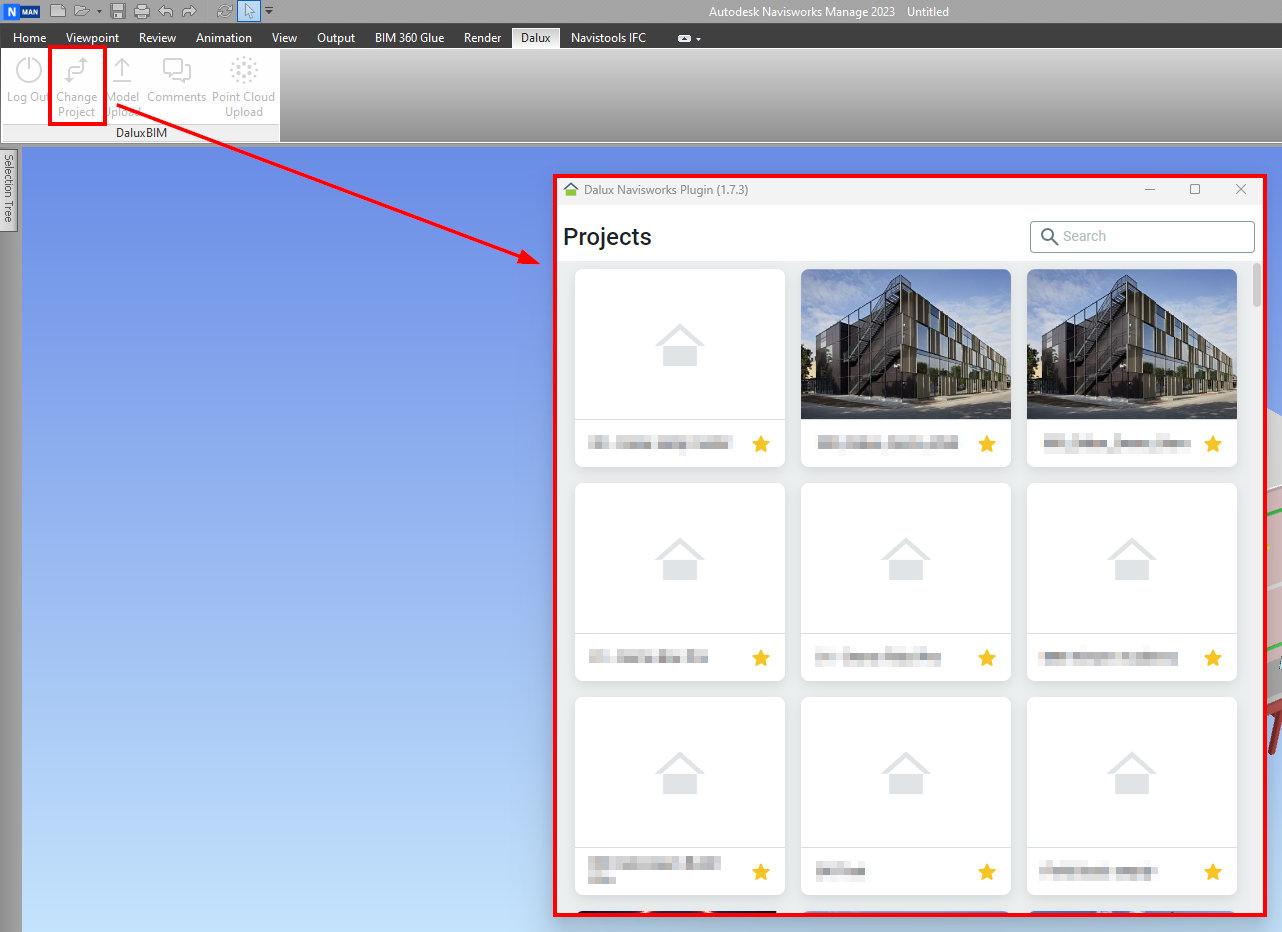

Se hai accesso a più progetti Dalux, puoi scegliere il progetto su cui stai lavorando cliccando su Cambia progetto.
Come utilizzare il plugin
Crea nuovi commenti
Approfondisci
Se vuoi saperne di più sui commenti, puoi leggere questo articolo: Come impostare i Commenti
Cliccando su Commenti, il plugin ti darà accesso a tutti i commenti a cui hai accesso nel tuo progetto Dalux.

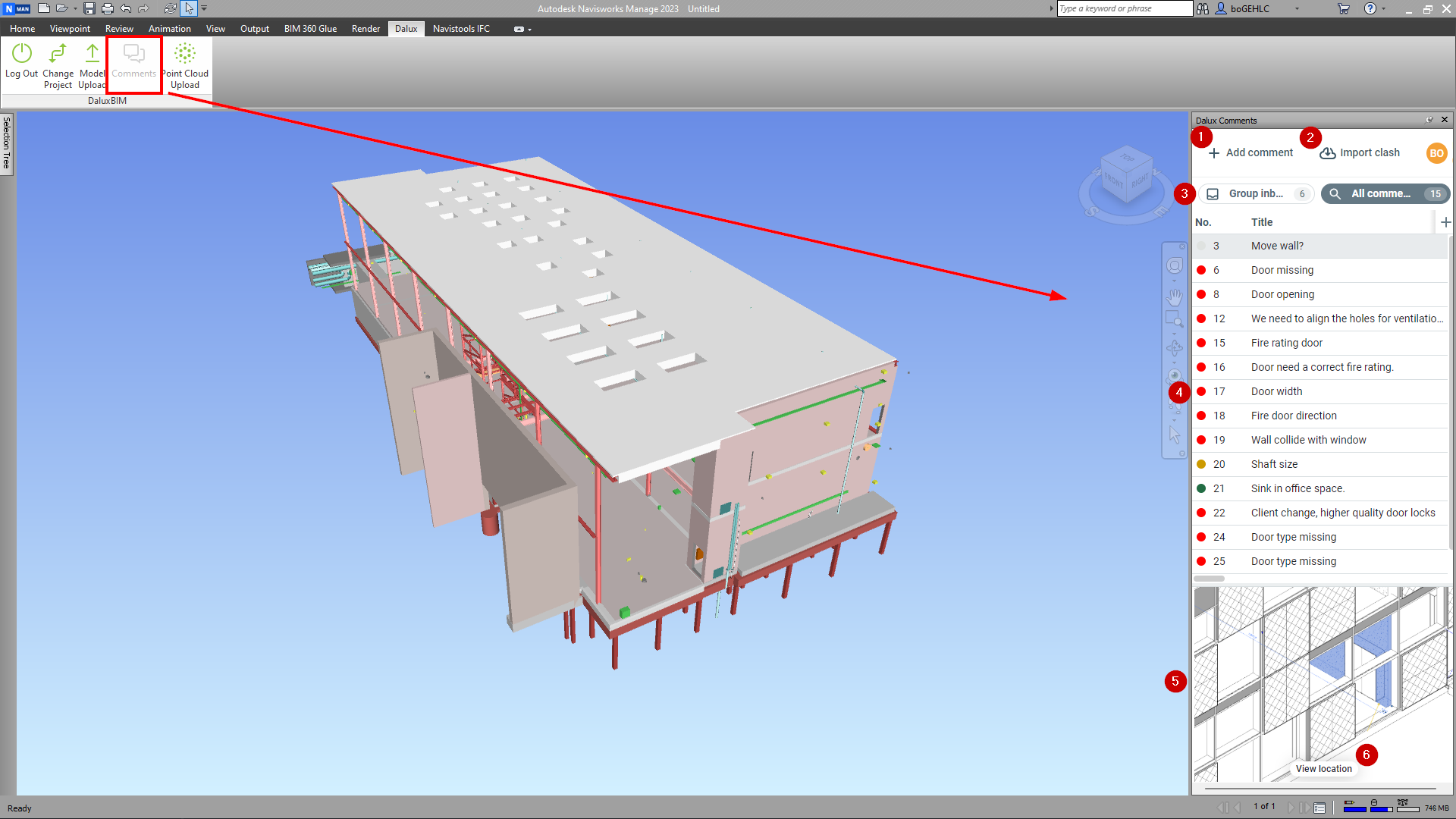

In questa vista, puoi
- Crea un nuovo commento,
- Importa conflitti,
- Passa tra la tua Posta in arrivo del gruppo e Tutti i commenti,
- Visualizza e apri tutti i commenti dal tuo progetto,
- Ottieni un'anteprima del commento selezionato, e
- Salta direttamente alla posizione del commento selezionato se è stato creato in 3D.
Per creare un nuovo commento, seleziona Aggiungi commento e crea un nuovo commento proprio come faresti direttamente in Dalux. Scegli un tipo, il canale di comunicazione, la responsabilità e altre informazioni:
Visualizza e modifica commenti
Per visualizzare i commenti esistenti, puoi scegliere la tua Posta in arrivo del gruppo o

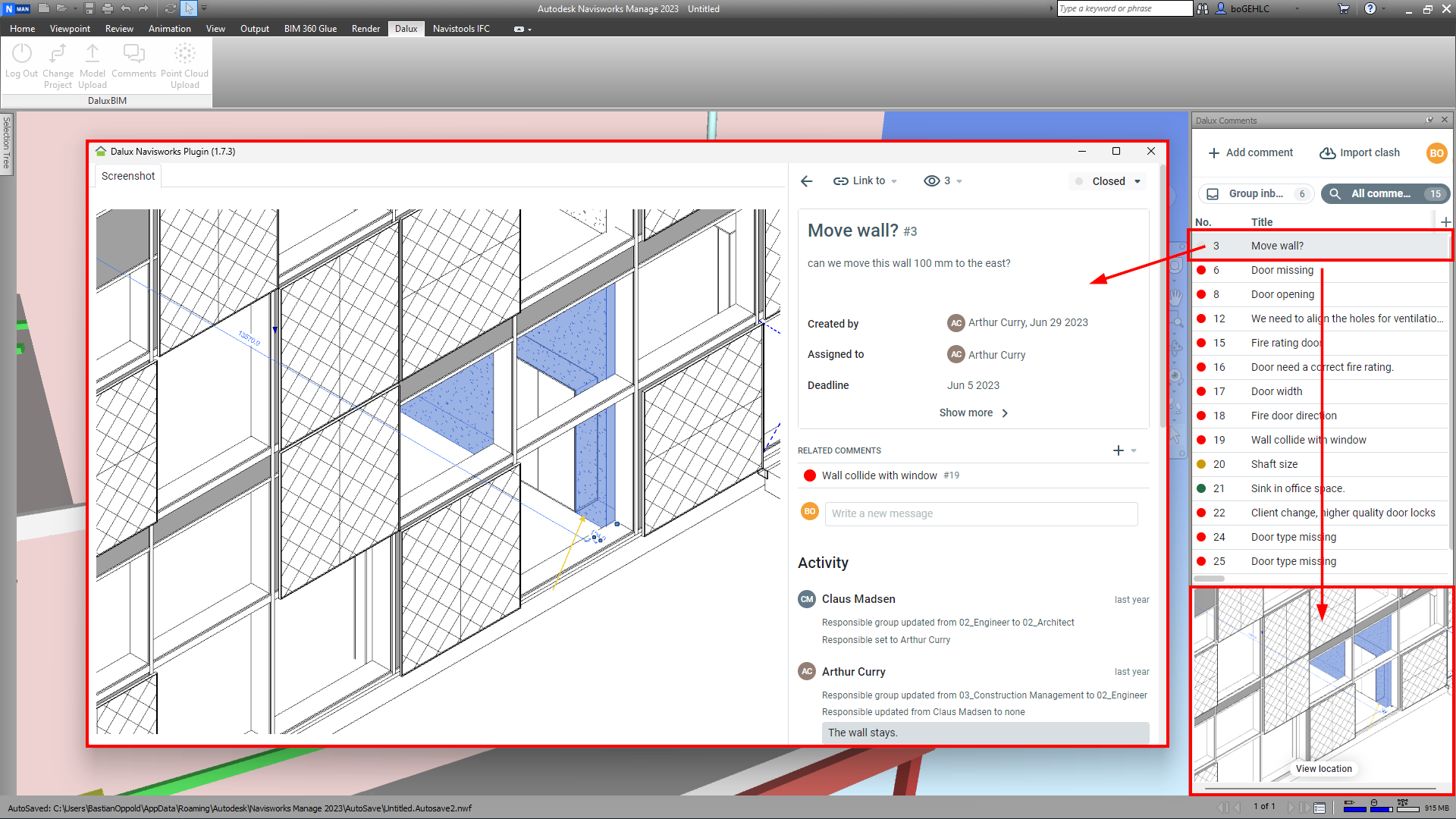

Tutti i commenti e selezionare la voce. Vedrai un'anteprima in fondo. Per aprire il commento a schermo intero e visualizzare tutte le informazioni relative all'anteprima, basta fare doppio clic sul commento nell'elenco.
In questa finestra, puoi modificare o rispondere a quel commento, e persino chiuderlo se il problema è risolto e hai il diritto di farlo.
Fai clic su 'Mostra ubicazione' nell'anteprima per passare direttamente all'elemento. Questo funziona solo se Dalux può trovare gli elementi contrassegnati nel modello attualmente aperto in Navisworks.
Importa conflitti

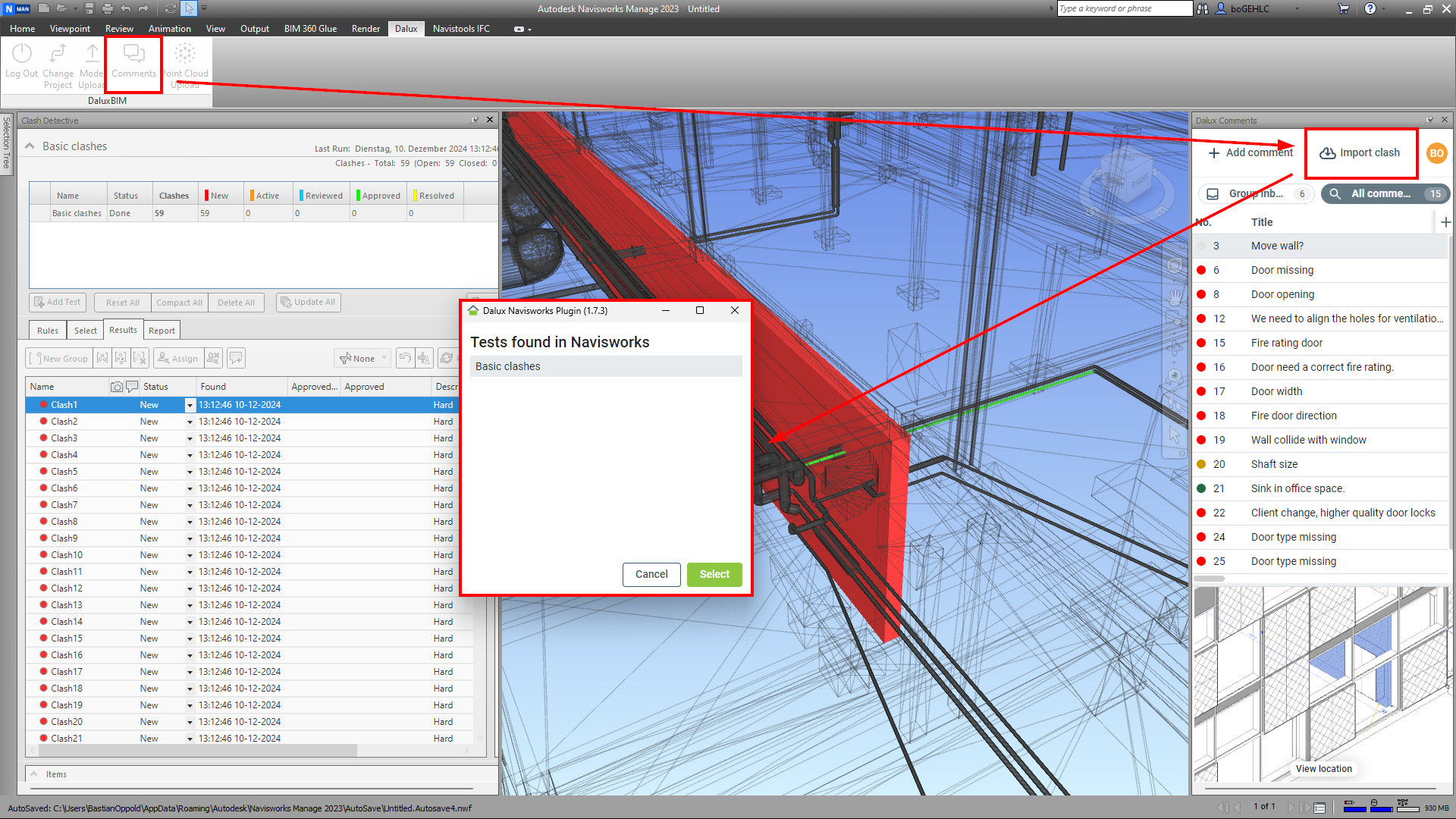

Se esegui test, ad esempio conflitti, sui tuoi modelli in Navisworks, puoi caricare direttamente i temi risultanti su Dalux e coordinarli con i responsabili della progettazione. Per farlo, clicca su
Commenti
Importa conflitto
Seleziona il tuo test.

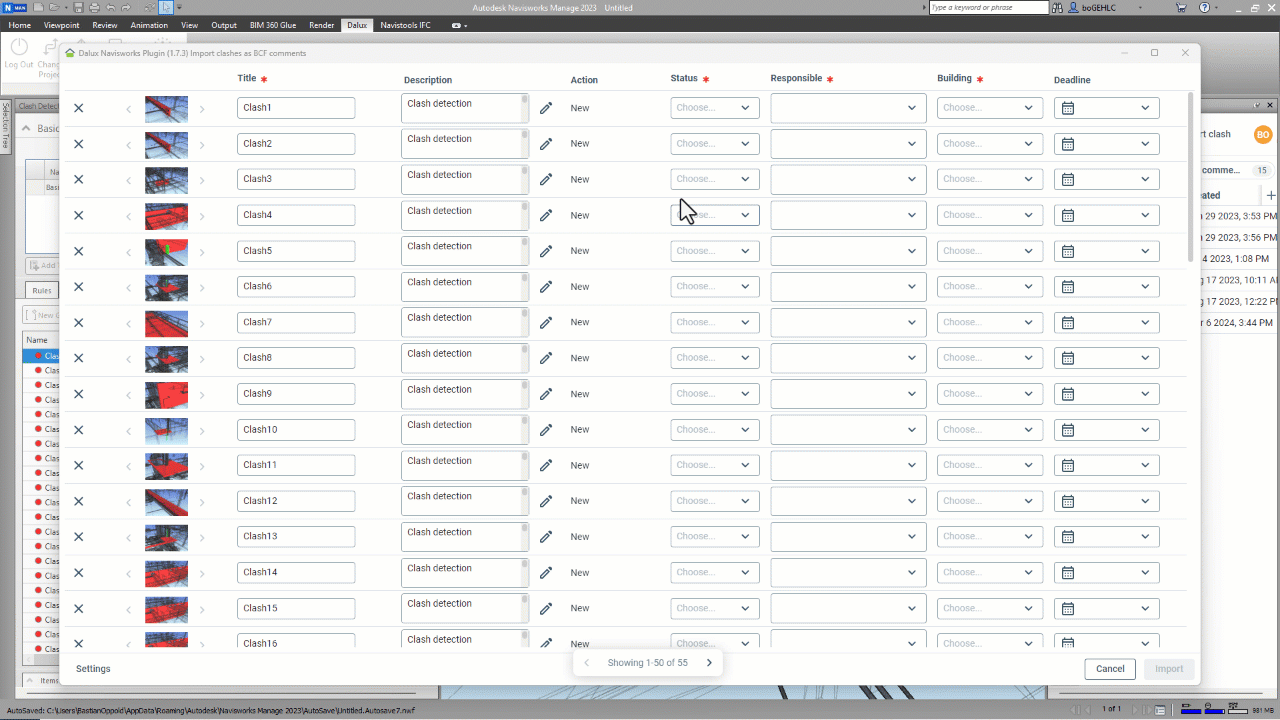

Il plugin elaborerà i conflitti e ti permetterà di compilare le informazioni proprio come quando crei commenti.
Per rendere più facile la modifica di tutti i conflitti contemporaneamente, puoi impostare un valore in uno dei campi dati e trascinare verso il basso il selettore verde nell'angolo in basso a destra del campo evidenziato.
In alternativa, puoi mappare i valori se sono gli stessi per tutti i conflitti.
Vai su 'Impostazioni' e seleziona quale valore Dalux vuoi mappare con quale valore di Navisworks. Clicca su 'Salva' per impostare questo valore per tutti i conflitti.
I conflitti che non sono stati caricati tramite il plugin in precedenza vengono creati come nuovi in Dalux. Se aggiorni i conflitti preesistenti, Dalux li rileverà e aggiornerà i commenti di conseguenza invece di creare nuovi commenti.
Informazioni tecniche

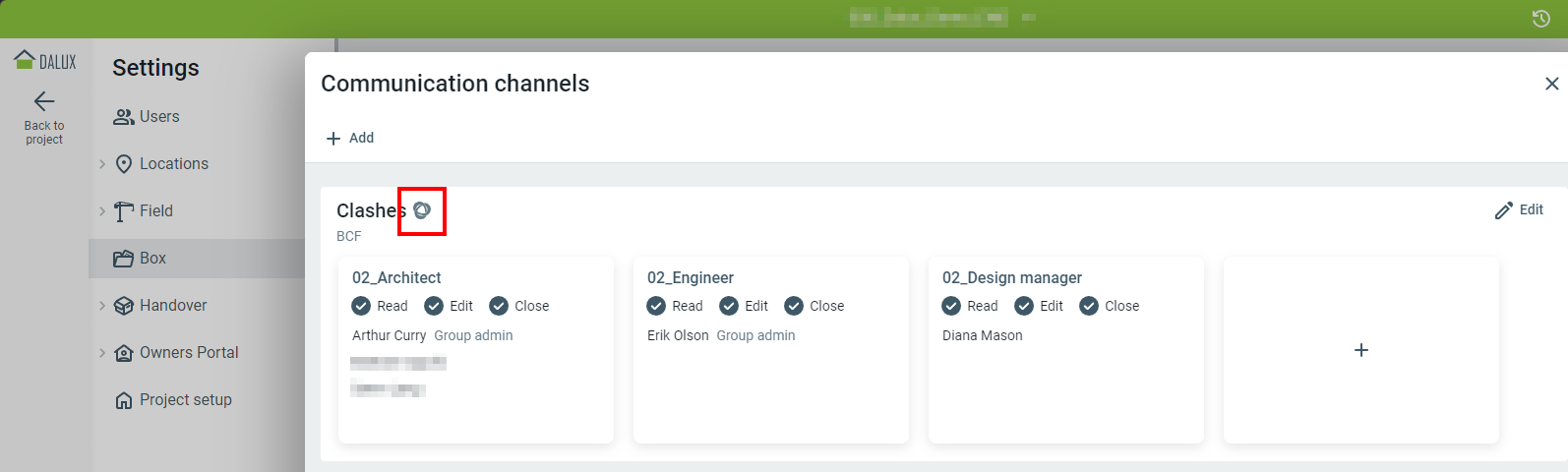

Puoi caricare fino a 4.000 conflitti per test. I conflitti vengono sempre caricati nel canale di comunicazione BCF, evidenziato dall'icona .
Carica nuvole di punti
Puoi anche utilizzare il plugin Navisworks per caricare nuvole di punti nel tuo progetto Dalux. Per farlo, clicca su Caricamento nuvola di punti.

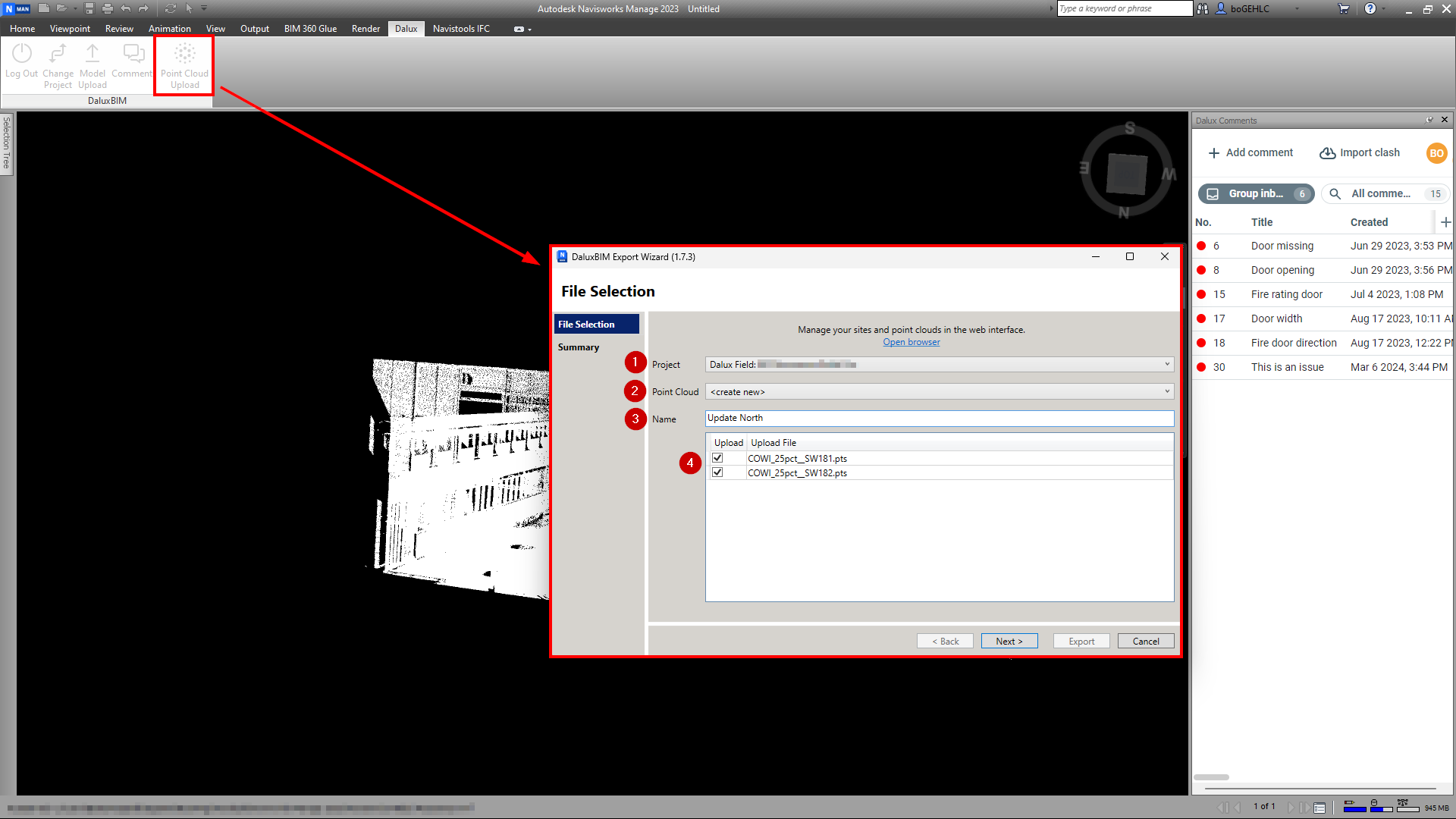

Poi, segui questi passi:
- Progetto: Seleziona in quale progetto desideri caricare la nuvola di punti.
- Nuvola di punti: Scegli se aggiungere una nuova nuvola di punti o sostituirne una esistente.
- Nome: Se desideri aggiungere una nuova nuvola di punti, scegli un nome per essa.
- Seleziona i file che desideri caricare come nuova nuvola di punti.
- Successivo
- Riepilogo: Controlla se le tue impostazioni sono corrette.
- Esporta
Nota che con ogni caricamento viene creata esattamente una nuvola di punti. Se hai selezionato più file, saranno uniti in una sola nuvola di punti in Dalux.
Dopo che i file sono stati elaborati da Dalux, puoi visualizzarli nel browser o nell'App Desktop Dalux in qualsiasi momento.
