In questo articolo, puoi leggere dei file dati BIM e di come utilizzarli in Dalux.
Con i file dati BIM puoi aggiungere proprietà e valori delle proprietà ai modelli BIM in Dalux senza bisogno di software esterni. Questo consente alle diverse parti del progetto di aggiungere informazioni sugli oggetti del modello, ad esempio valutazioni/specifiche di incendio direttamente all'interno di Dalux.
Come creare un file dati BIM
Permessi utente
I file dati BIM possono essere creati dagli amministratori del progetto e dai manager della pianificazione del progetto. Sono disponibili solo in Dalux Box Pro. I file dati BIM non necessitano di essere attivati.
Per aggiungere valori delle proprietà a un file dati BIM, devi avere i permessi di 'Scrittura' nella cartella in cui il file è salvato.

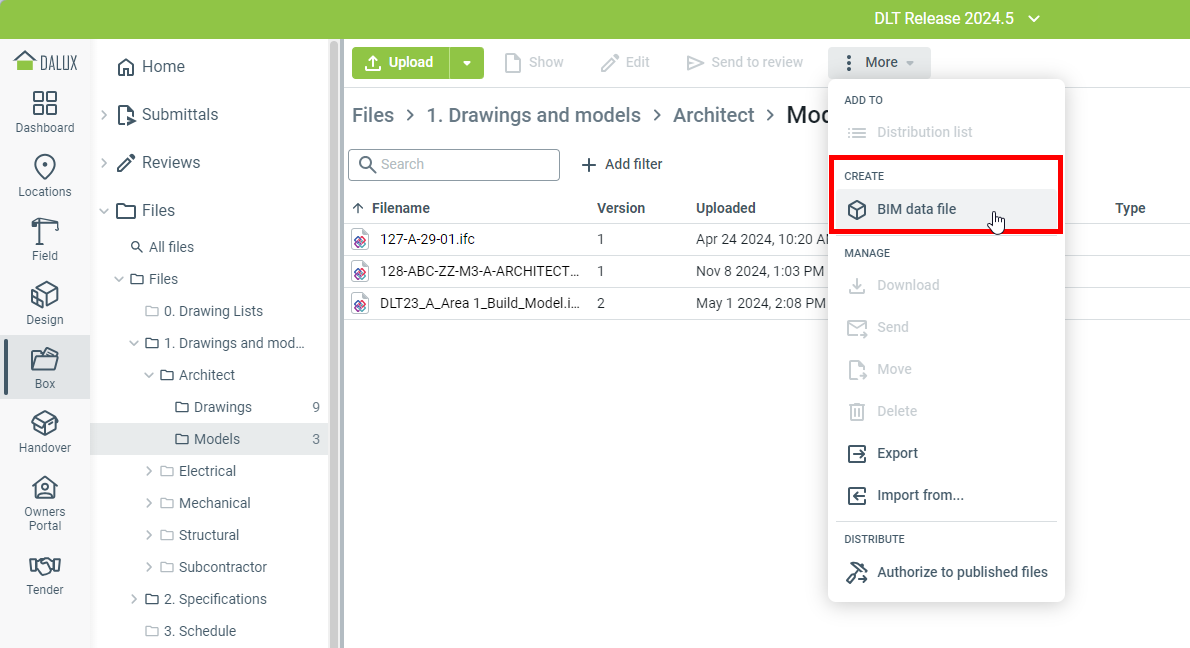

Per creare un file dati BIM, vai a:Box
Tutti i file o una cartella specifica
Più
File dati BIM.
Informazioni tecniche
Puoi creare un file dati BIM solo se:
- Il tuo edificio è pubblicato in Posizioni
- Il tuo edificio dispone di modelli 3D
Se utilizzi i modelli di denominazione dei file richiesti, il nome del file dati BIM deve soddisfare i requisiti del modello di denominazione del file.
Dai un nome al file e seleziona in quale cartella salvare il file. Se crei un file dati BIM da una cartella specifica, il file dati BIM verrà automaticamente salvato in questa cartella.
Apparirà una nuova finestra, in cui selezionerai per quale edificio stai creando il file dati BIM. Una volta selezionato un edificio, i tuoi modelli 3D verranno mostrati.
Aggiungere filtri e proprietà a un file dati BIM

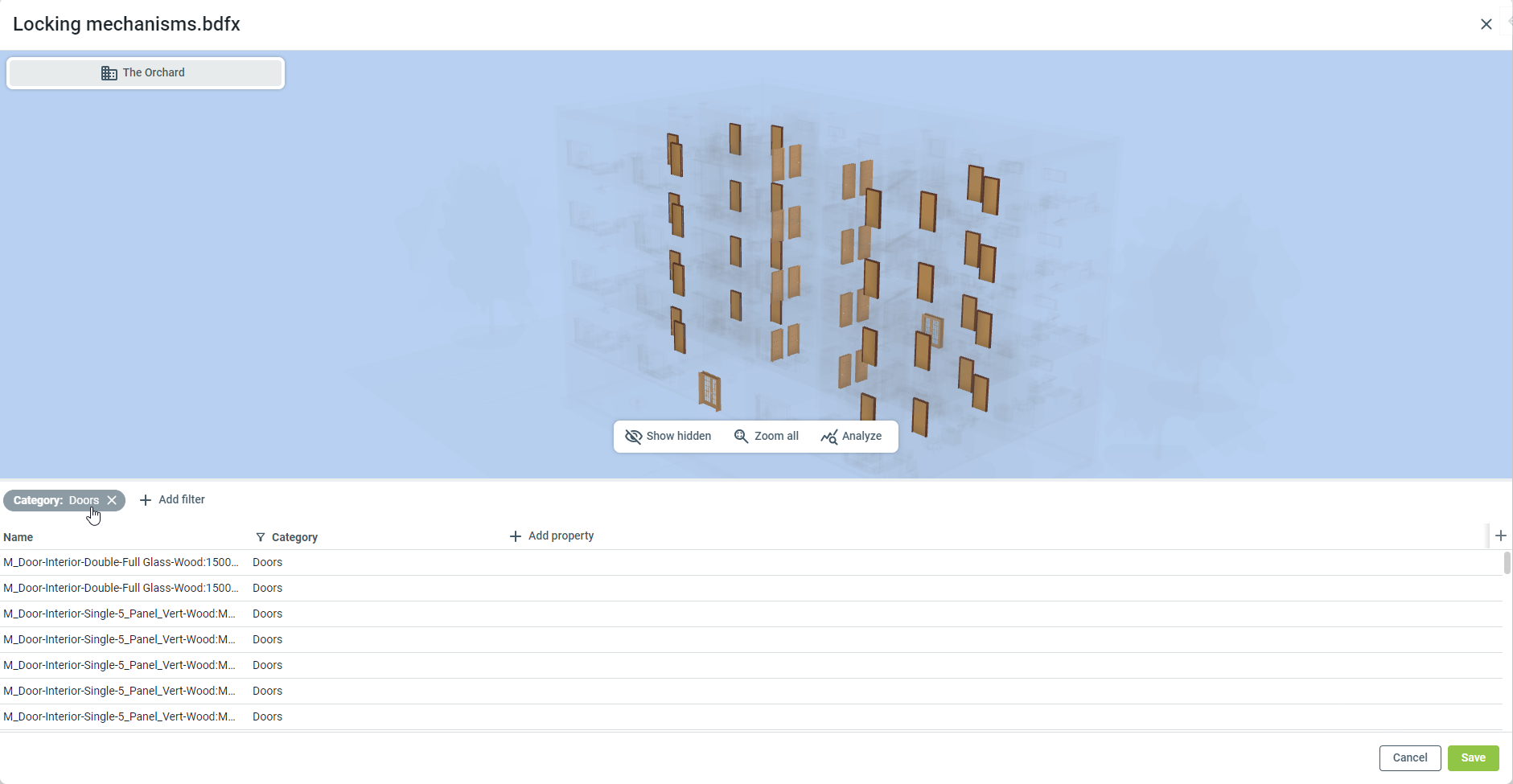

Puoi usare i filtri per restringere gli elementi del modello a cui vuoi aggiungere una proprietà. Il filtro è salvato nel file dati BIM.
Se desideri saperne di più sull'uso dei filtri nelle Posizioni, puoi leggere questo articolo: Filtri e visualizzazione nelle Posizioni.

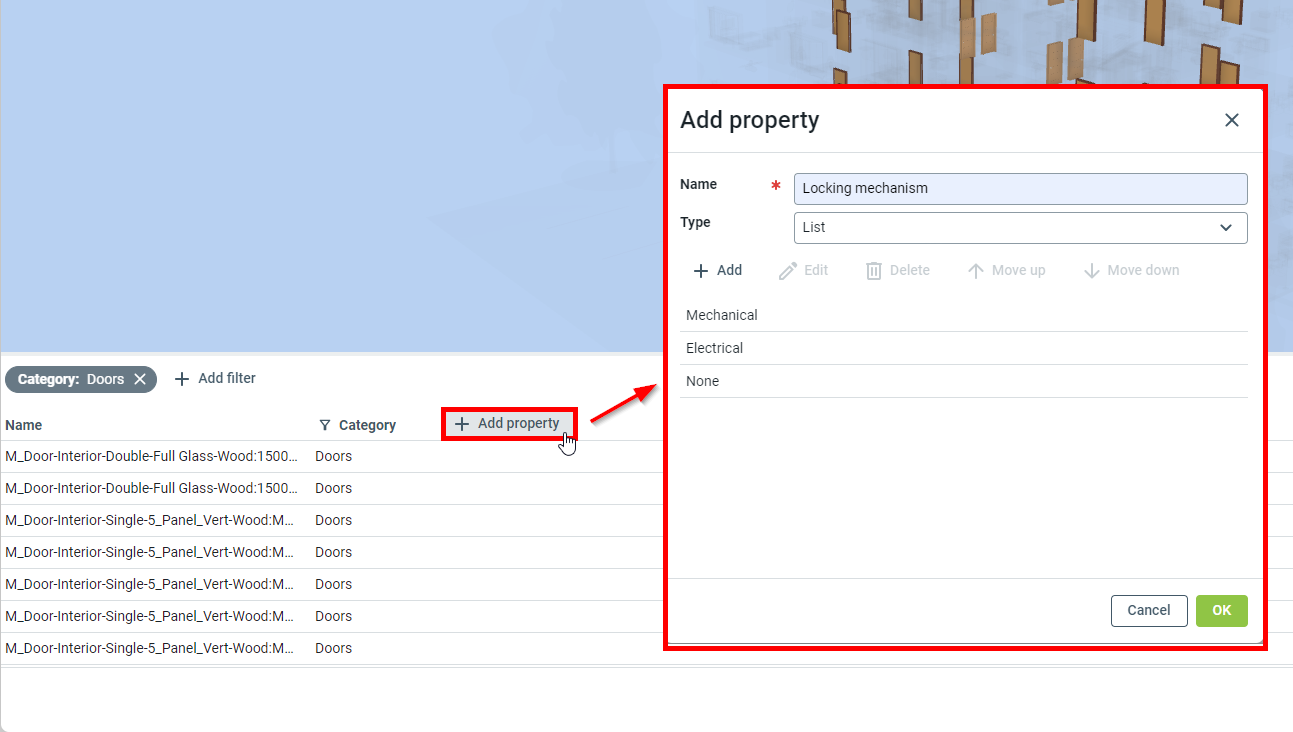

Fai clic su Aggiungi proprietà nell'elenco per iniziare ad aggiungere una nuova proprietà.
Quando aggiungi una proprietà, devi prima darle un nome, e poi selezionare il tipo che la proprietà deve avere. Puoi scegliere tra:
- Testo: Un campo di testo per testo personalizzato non specificato.
- Numero: Solo per numeri. Puoi scrivere sia numeri interi che decimali. Quando usi il tipo numero, puoi anche aggiungere un'unità.
- Elenco: Una lista predefinita di valori da cui scegliere. Solo un valore può essere scelto dall'elenco per ciascun oggetto.
Dopo aver aggiunto almeno una proprietà, il file dati BIM è ora pronto per essere compilato. Fai clic su 'Salva' per salvare le tue modifiche.
Informazioni tecniche
Una volta che le proprietà sono state aggiunte al file dati BIM e fai clic su 'Salva' non puoi aggiungere, modificare o rimuovere le proprietà dal file - solo modificare i valori delle proprietà. Se hai bisogno di più proprietà, dovrai creare un file separato.
Quando salvi il file dati BIM, il file deve essere elaborato prima che i dati siano visibili in Posizioni.
Come aggiungere valori delle proprietà a un file dati BIM
Permessi utente
Per aggiungere valori delle proprietà a un file dati BIM, devi avere i permessi di 'scrittura' nella cartella in cui il file è salvato. Gli amministratori del progetto e i manager della pianificazione del progetto possono anche aggiungere valori delle proprietà al file dati BIM.
Per iniziare ad aggiungere i valori delle proprietà a un file dati BIM, individua prima il file in Box.
Seleziona il file e fai doppio clic o clicca su Mostra per aprirlo.

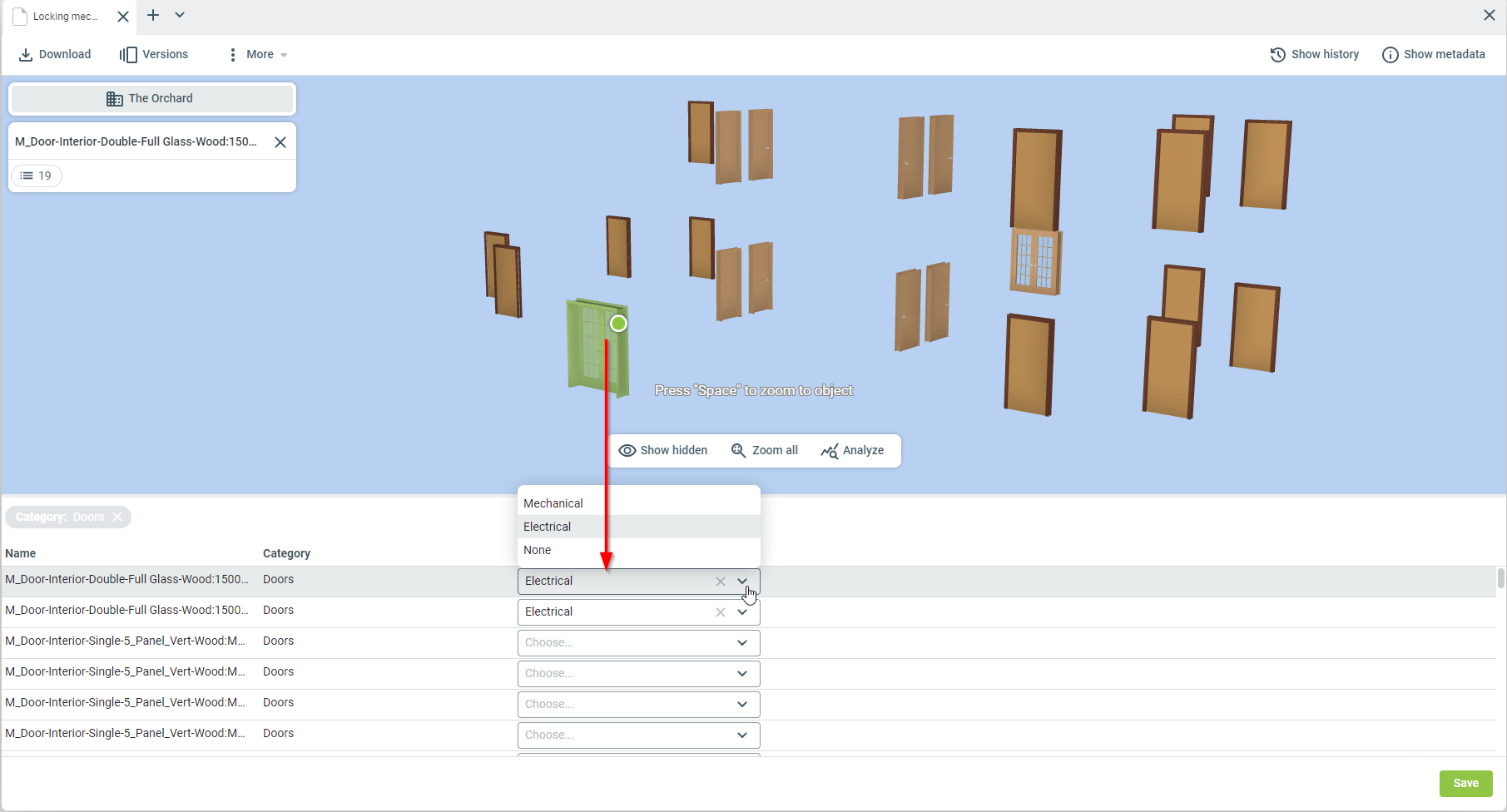

Quando fai clic su un oggetto nel BIM Viewer, l'oggetto corrispondente nella vista elenco viene evidenziato. Se fai clic su una riga nella vista elenco, il visualizzatore BIM evidenzierà e zoomerà automaticamente sull'oggetto corrispondente.

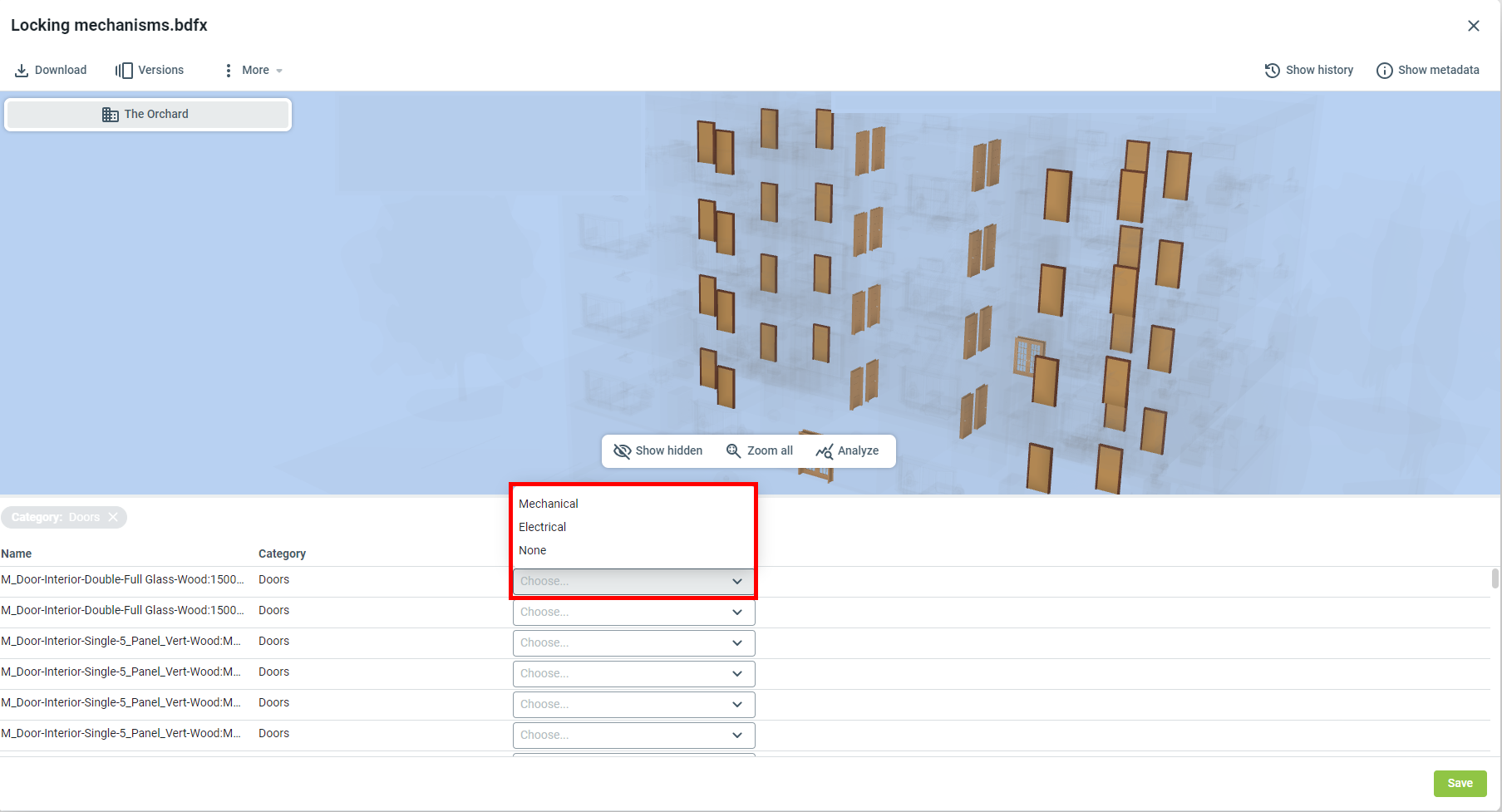

Puoi compilare i valori delle proprietà digitando i tuoi valori (per testi e numeri) o selezionando il valore dall'elenco predefinito.
Una volta aggiunti i valori delle proprietà, ricorda di fare clic su 'Salva'.
Nota
Quando salvi un file dati BIM, esso deve essere elaborato prima che i dati siano disponibili in Posizioni. Potrebbe volerci un po' prima che queste modifiche siano disponibili. Se non vedi le tue modifiche, aspetta un po' e riprova più tardi.

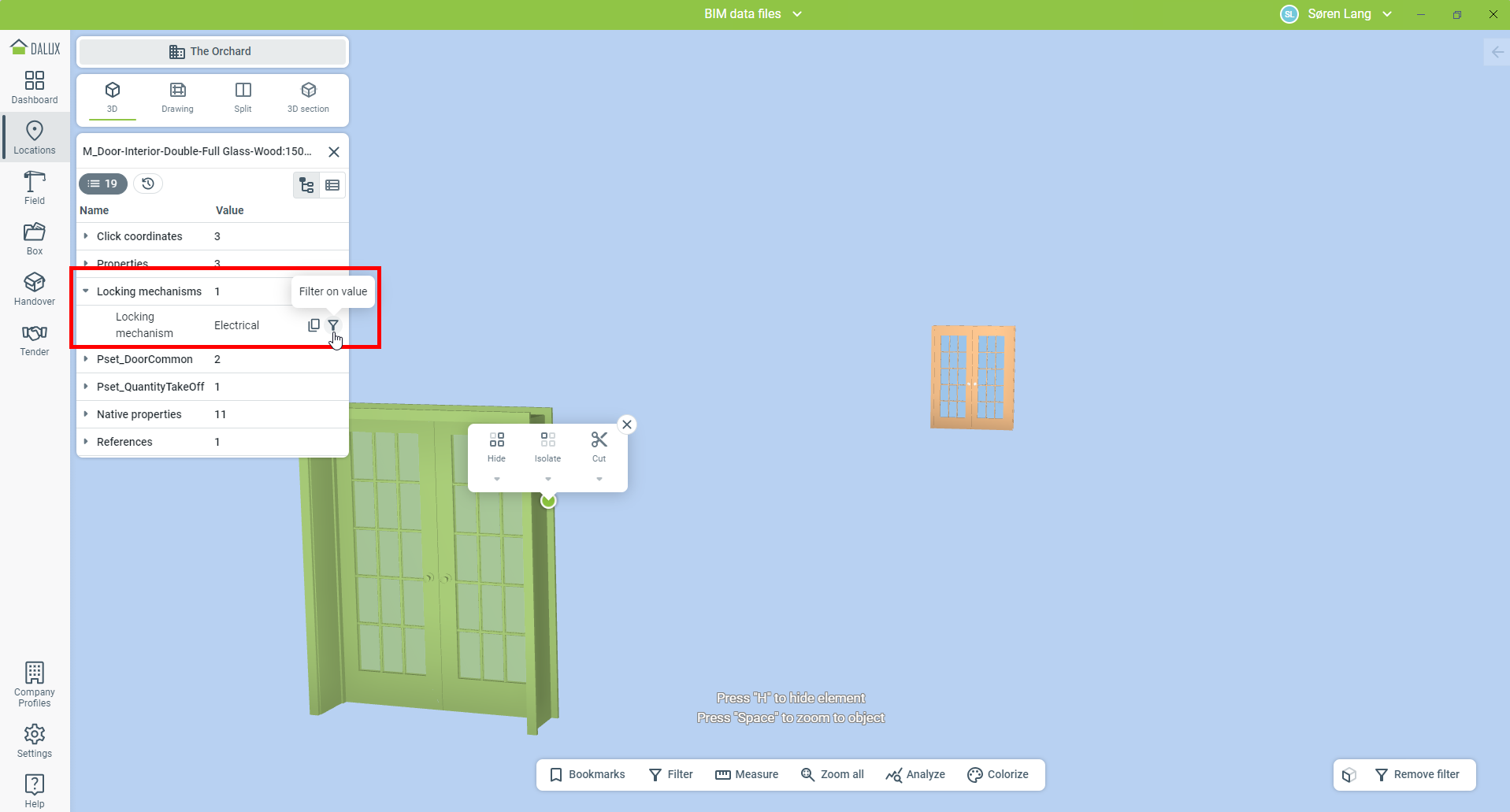

Una volta che il file è stato elaborato, le proprietà e i valori possono essere visti in Posizioni. Puoi cercare e usare filtri per le proprietà del file dati BIM, proprio come altre proprietà nel tuo modello.
Per saperne di più
Se desideri saperne di più sull'uso dei filtri nelle Posizioni, leggi questo articolo: Filtri e visualizzazione nelle Posizioni.
