Naviga nel modulo Posizioni dall'app desktop

Questo articolo spiega come navigare tra i modelli e i disegni su Dalux desktop. Imparare a muoversi meglio nel tuo modello 3D ti aiuterà a trovare rapidamente le informazioni che cerchi.

Ti consigliamo di utilizzare l'app desktop Dalux, quando lavori con modelli complessi, poiché consente al computer di utilizzare più risorse rispetto a un browser web.

Se stai usando Dalux su mobile, puoi scoprire come navigare in 3D in questo articolo: Naviga in Posizioni su mobile.

Come accedere e navigare i disegni nelle posizioni

Per accedere ai tuoi modelli 3D nel progetto, inizia andando in Posizioni nella barra laterale.

Dalux aprirà automaticamente il visualizzatore BIM nell'ultima visualizzazione utilizzata.

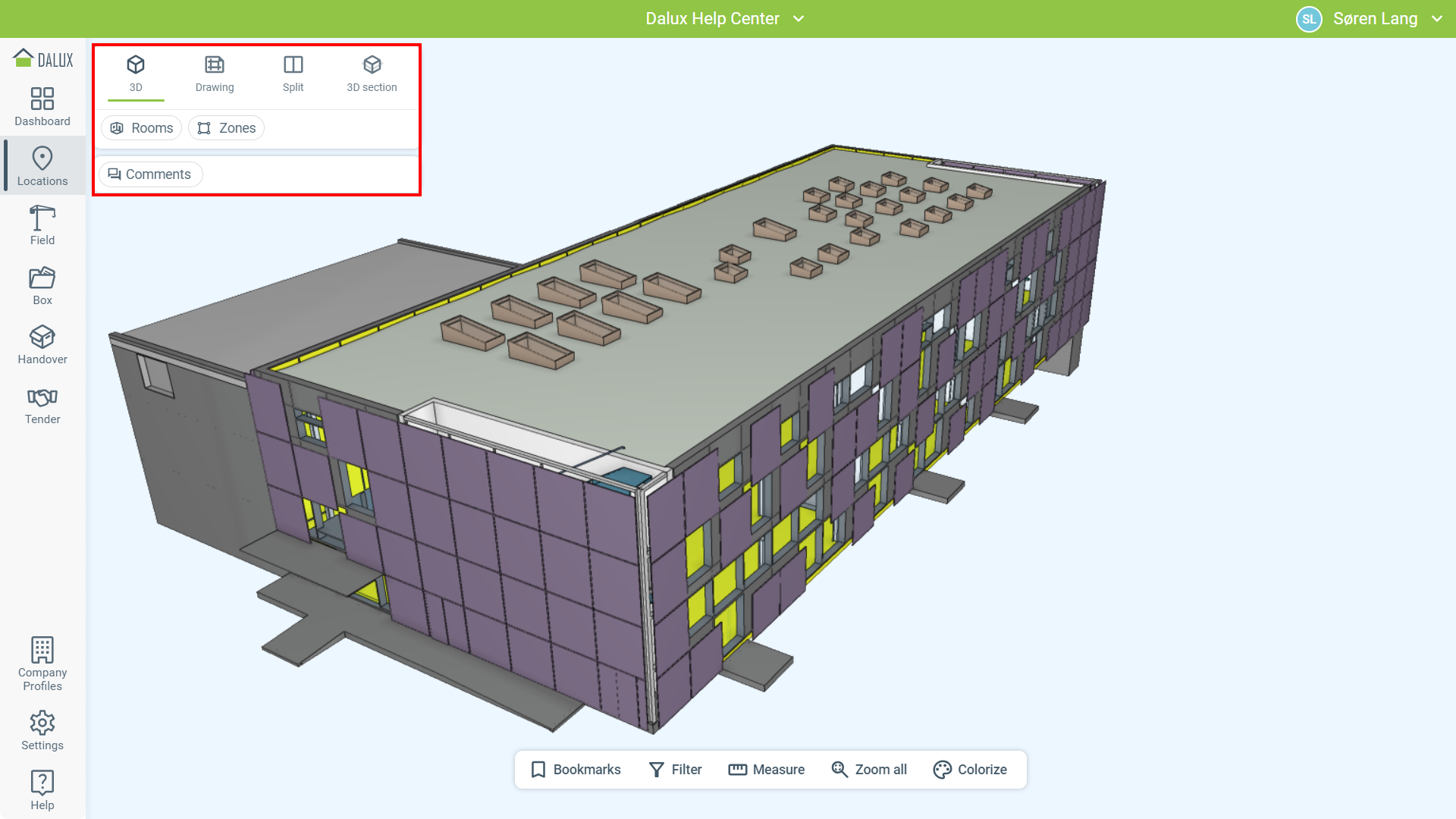

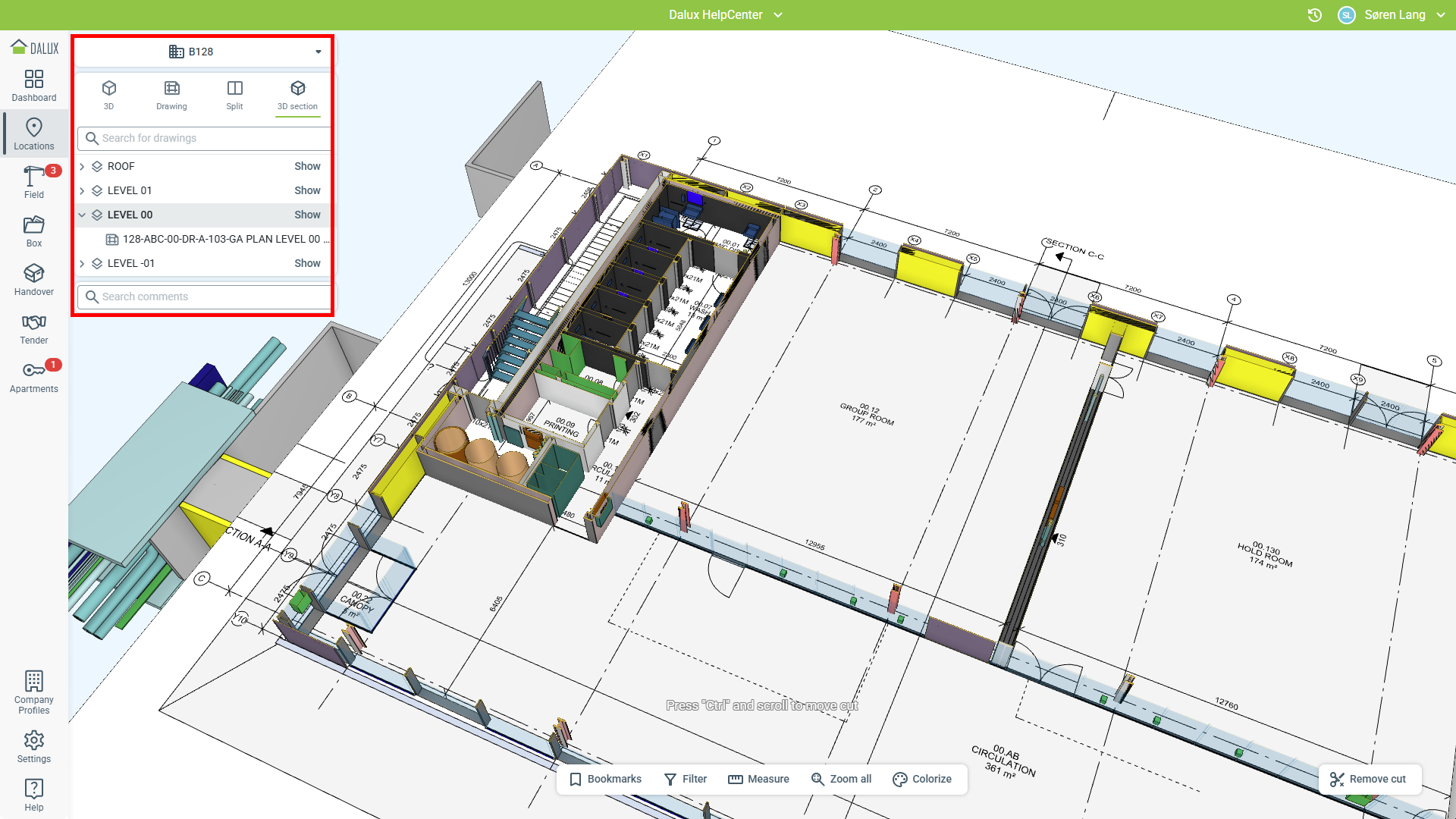

Nella barra degli strumenti puoi passare tra le diverse viste:

• 3D - Navigazione 3D a schermo intero che consente di muoverti in ogni direzione
• Disegno - Visualizzazione solo 2D per disegni aggiunti all'edificio
• Vista combinata - Una visualizzazione combinata tra 3D e 2D dove puoi per muoverti nel 3D visualizzando la tua posizione in 2D
• Sezione 3D - Una vista 3D con un taglio automatico basato su livelli o mappature verticali del modello

Le diverse visualizzazioni sono descritte in dettaglio qui sotto.

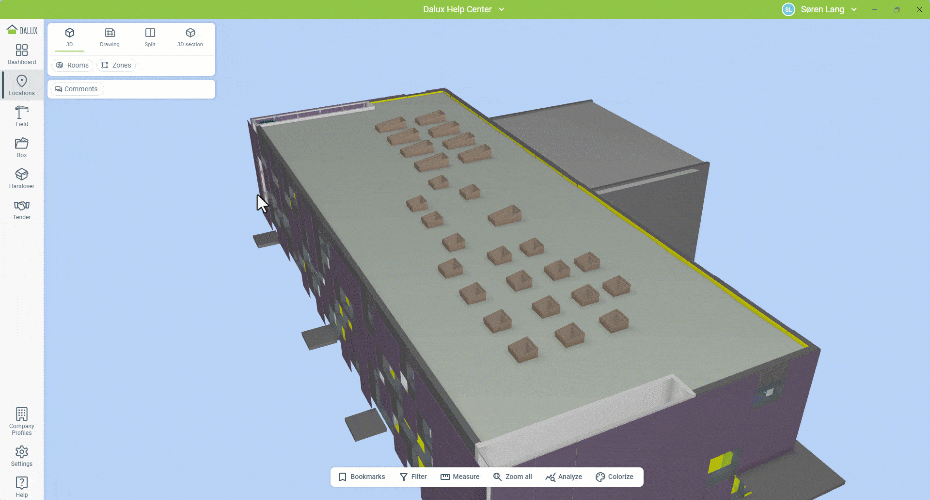

Utilizzare la vista 3D

La vista 3D è una vista completa che ti consente di girare liberamente attorno al modello. Questa vista è utile per raccogliere informazioni dagli elementi del modello o per aggiungere commenti in 3D.

Per muoverti nel 3D utilizza il mouse, la tastiera o una combinazione di entrambi.

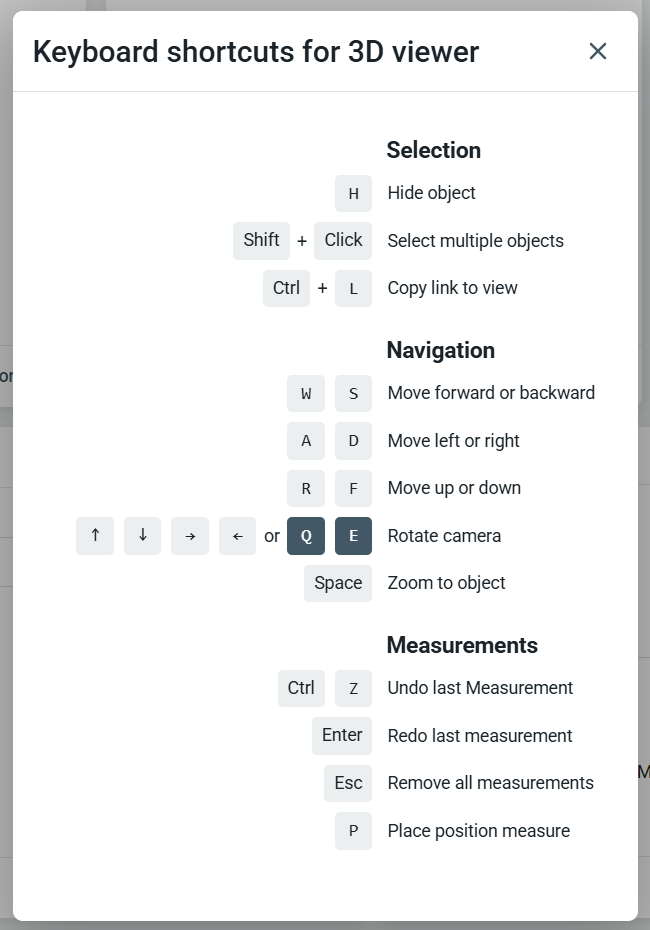

Puoi vedere alcune scorciatoie utili facendo clic sul tuo nome in alto a destra e poi su Scorciatoie da tastiera.

Si consiglia di familiarizzare con queste scorciatoie, poiché ti aiuteranno quando ti muovi attorno al modello. Puoi anche utilizzare il tuo mouse per muovere la camera su distanze maggiori.

• Fai clic e tieni premuto il pulsante sinistro del mouse e trascina per orbitare la camera
• Fai clic e tieni premuto il pulsante destro o centrale del mouse e trascina per muovere la camera
• Scorri con la rotella del mouse per zoommare dentro e fuori

Mentre sei nella vista 3D, puoi creare Commenti se la funzione è abilitata e hai i permessi corretti.

Non puoi creare registrazioni del modulo Field nella vista 3D. Dovrai utilizzare la vista Dividi. Questo perché le posizioni delle registrazioni devono essere collegate a un disegno.

Utilizzare la combinazione di mouse e tastiera nel 3D consente di navigare rapidamente attorno al modello.

Utilizzare la vista disegno

La vista disegno è solo in 2D e mostra i disegni che sono stati aggiunti ai livelli nell'edificio. Se non hai disegni nell'edificio, puoi utilizzare i disegni di taglio automatici basati sulla quota dei livelli nel tuo edificio.

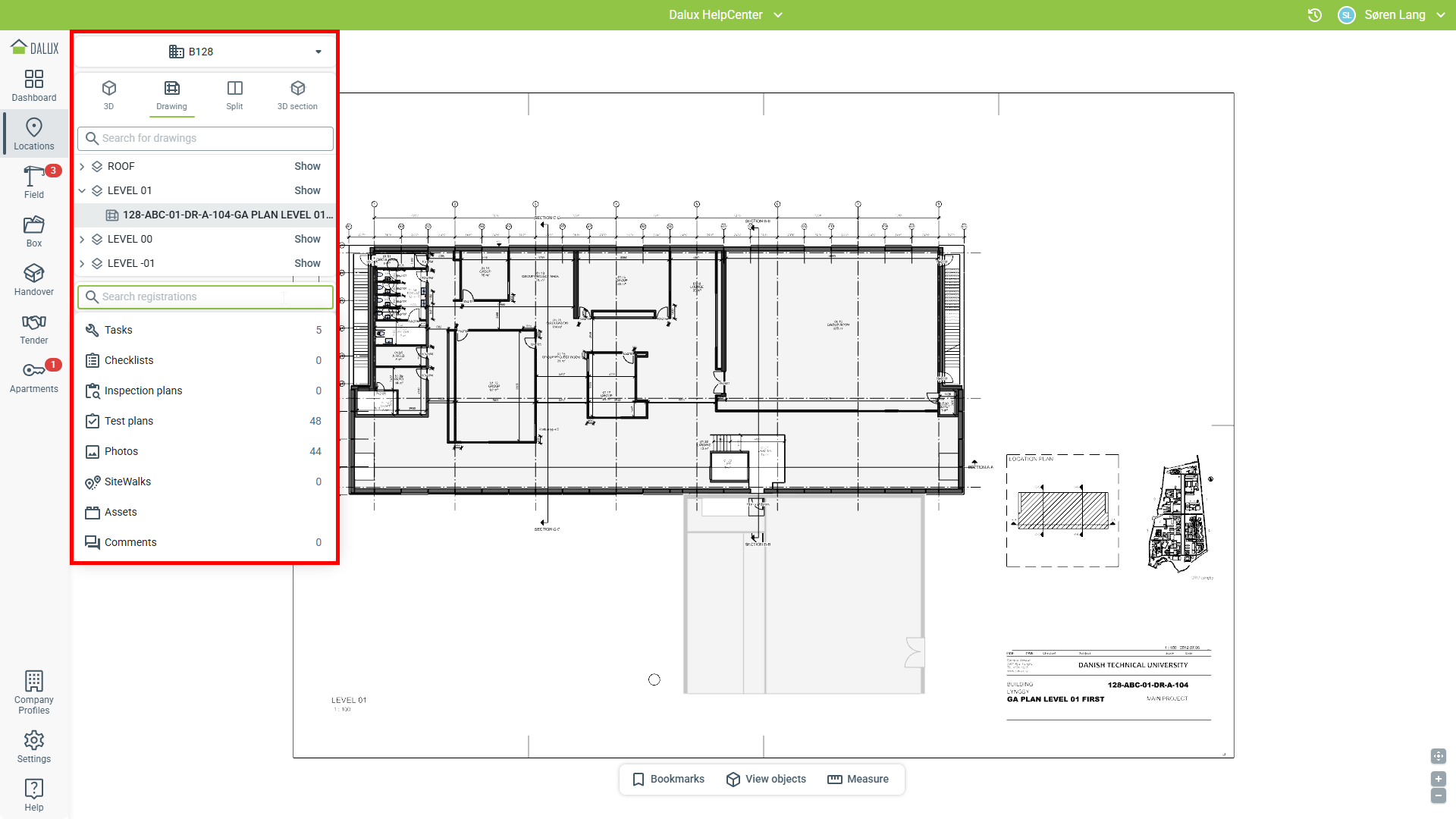

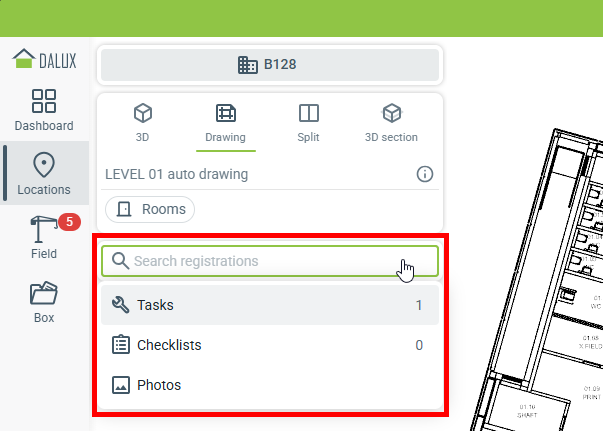

La vista Disegno mostra un disegno 2D e un menu. Nel menu, puoi scegliere quale disegno visualizzare.

I livelli sono indicati con un'icona -. Ogni livello può contenere più disegni. Facendo clic su 'Mostra' passerai automaticamente al disegno predefinito per il livello.

Se il progetto utilizza discipline e subdiscipline, esse verranno mostrate come cartelle con l'icona -.

Quando guardi un disegno nelle Posizioni puoi:

• Fai clic e tieni premuto il pulsante sinistro del mouse e trascina per muoverti
• Scorri la rotella del mouse per zoommare dentro e fuori (puoi tenere premuto Ctrl per zoommare con incrementi più piccoli)

Se fai clic sul disegno, puoi passare a quella posizione in 3D. Questo aprirà la vista Dividi.

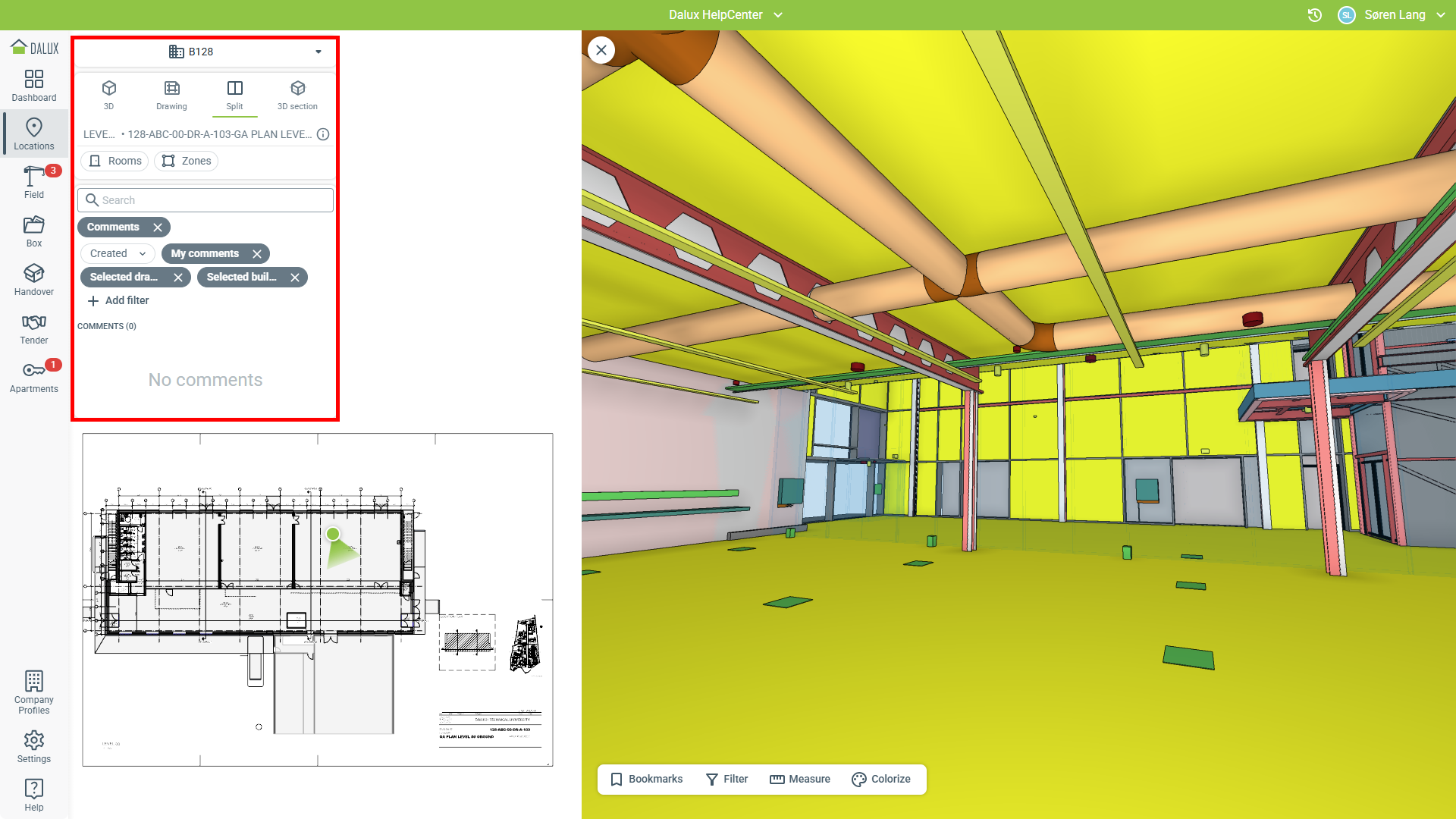

Utilizzare la vista combinata 2D/3D

La vista divisa ti consente di muoverti facilmente attorno al modello 3D facendo clic sul disegno 2D. Mentre sei nella vista combinata, puoi ancora navigare nel 3D, la vista resterà vincolata al livello attuale. Questo significa che non potrai muovere la camera su o giù.

Puoi creare registrazioni del Field nella vista combinata facendo clic sugli oggetti nel modello. Quando lo fai, la posizione 3D viene salvata nella registrazione.

Allo stesso modo, nella vista Disegno selezioni un disegno dal menu.

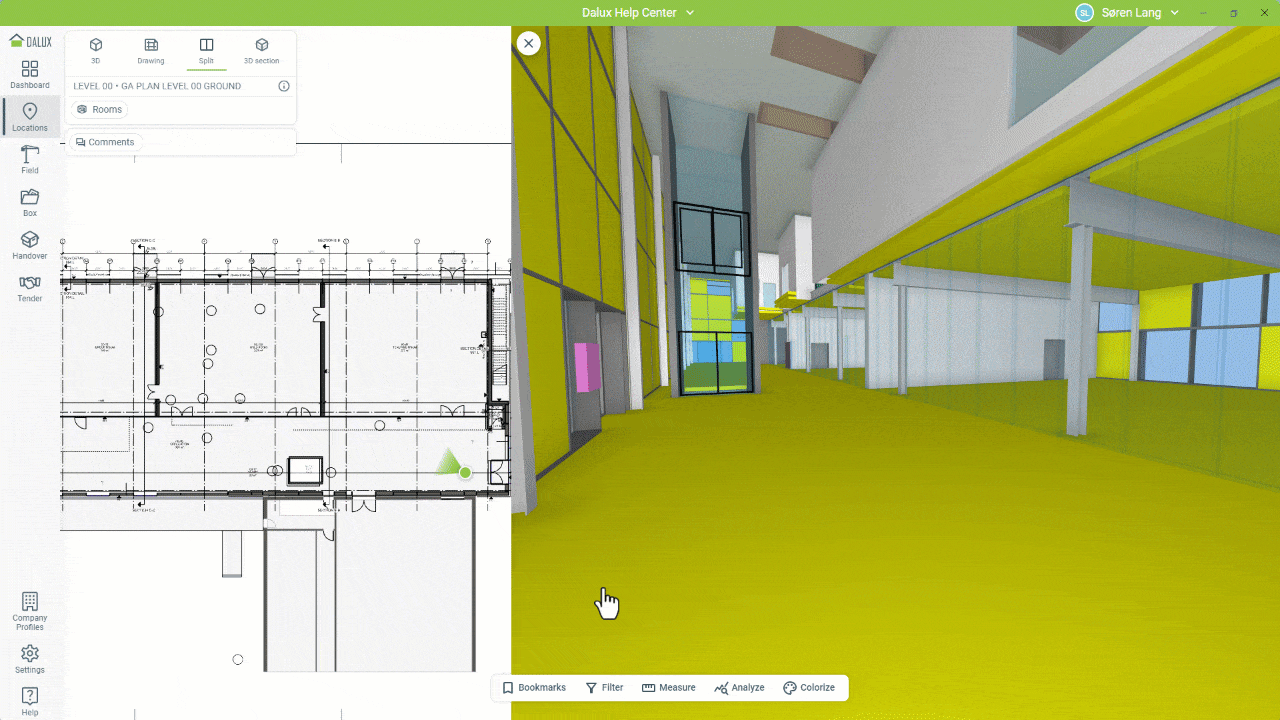

Nella vista Dividi, vedrai la tua posizione attuale segnata sul disegno come un cerchio verde. Visualizzerai anche la direzione della camera.

Nella vista combinata, puoi usare la finestra disegno per:

• Fai clic e tieni premuto il pulsante sinistro del mouse e trascina per muovere il disegno
• Scorri la rotella del mouse per zoommare dentro e fuori (puoi tenere premuto Ctrl per zoomare con incrementi più piccoli)
• Fai clic sul disegno per passare alla vista 3D da questa posizione

Nella finestra 3D, le scorciatoie da tastiera per la navigazione 3D sono sempre attive (non puoi cambiare l'elevazione della camera). Muoversi nel 3D sposterà automaticamente l'indicatore di posizione sul disegno.

La vista combinata è ottima per muoversi attorno ad un livello nel modello e richiede una navigazione meno complessa in 3D.

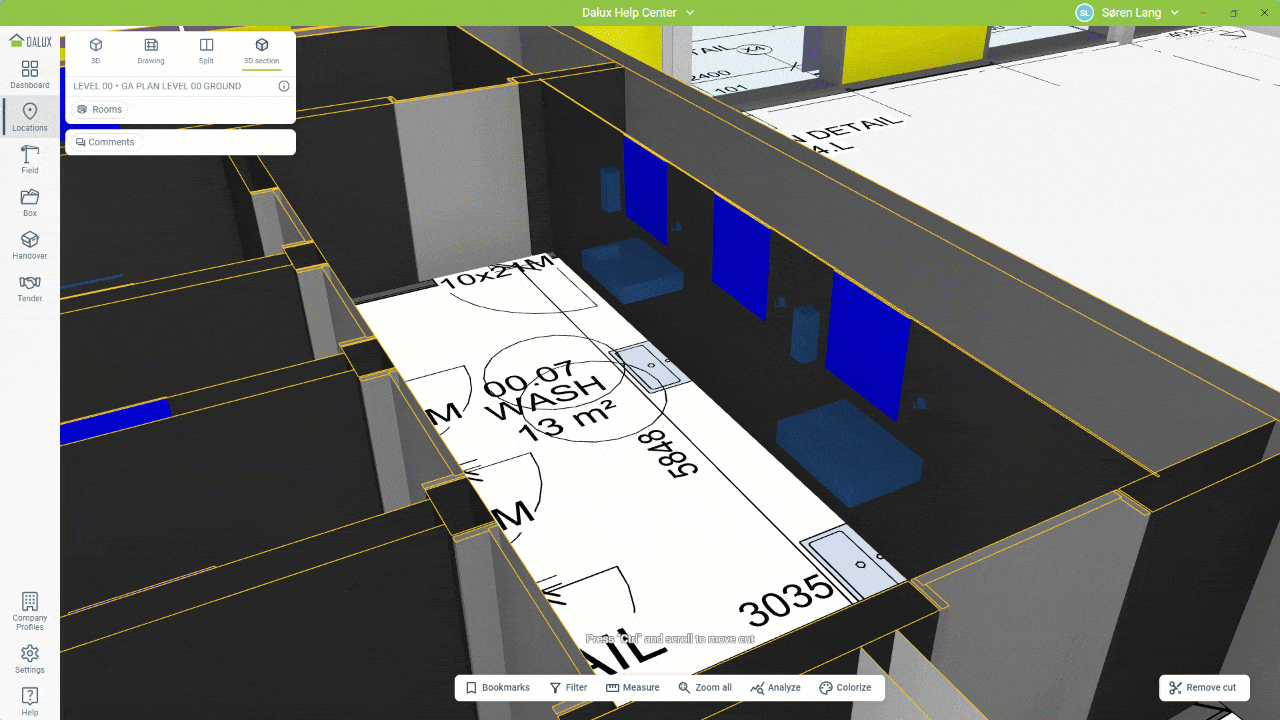

Utilizzare la vista sezione 3D

La vista sezione 3D applica automaticamente un taglio e mostra il disegno ottenendo una vista combinata 2D e 3D. Questo funziona sia per i livelli che per i disegni mappati verticalmente.

Allo stesso modo rispetto alla vista disegno e alla vista divisa, devi selezionare quale disegno visualizzare.

In questa vista, sono disponibili tutte le scorciatoie per la navigazione 3D. Puoi:

• Tieni premuto Ctrl e scorri con la rotella del mouse per muovere il taglio verso l'alto o verso il basso
• Fai clic sul disegno e attiva la trasparenza o nascondi il disegno
• Fai clic sul disegno e premi la barra spaziatrice per zoommare indietro e visualizzare l'intero disegno

Puoi rimuovere il taglio nell'angolo in basso a destra facendo clic su Rimuovi taglio.
