Questo articolo tratta dell'utilizzo di filtri e colori in Posizioni per la visualizzazione dei dati.
I filtri ricercano le proprietà dal modello BIM e vengono aggiornati automaticamente man mano che il modello viene aggiornato.
Queste funzionalità sono descritte nell'articolo:
- Filtri (filtri personali e di gruppo)
- Colora
- Vedi oggetti
Consigli e trucchi

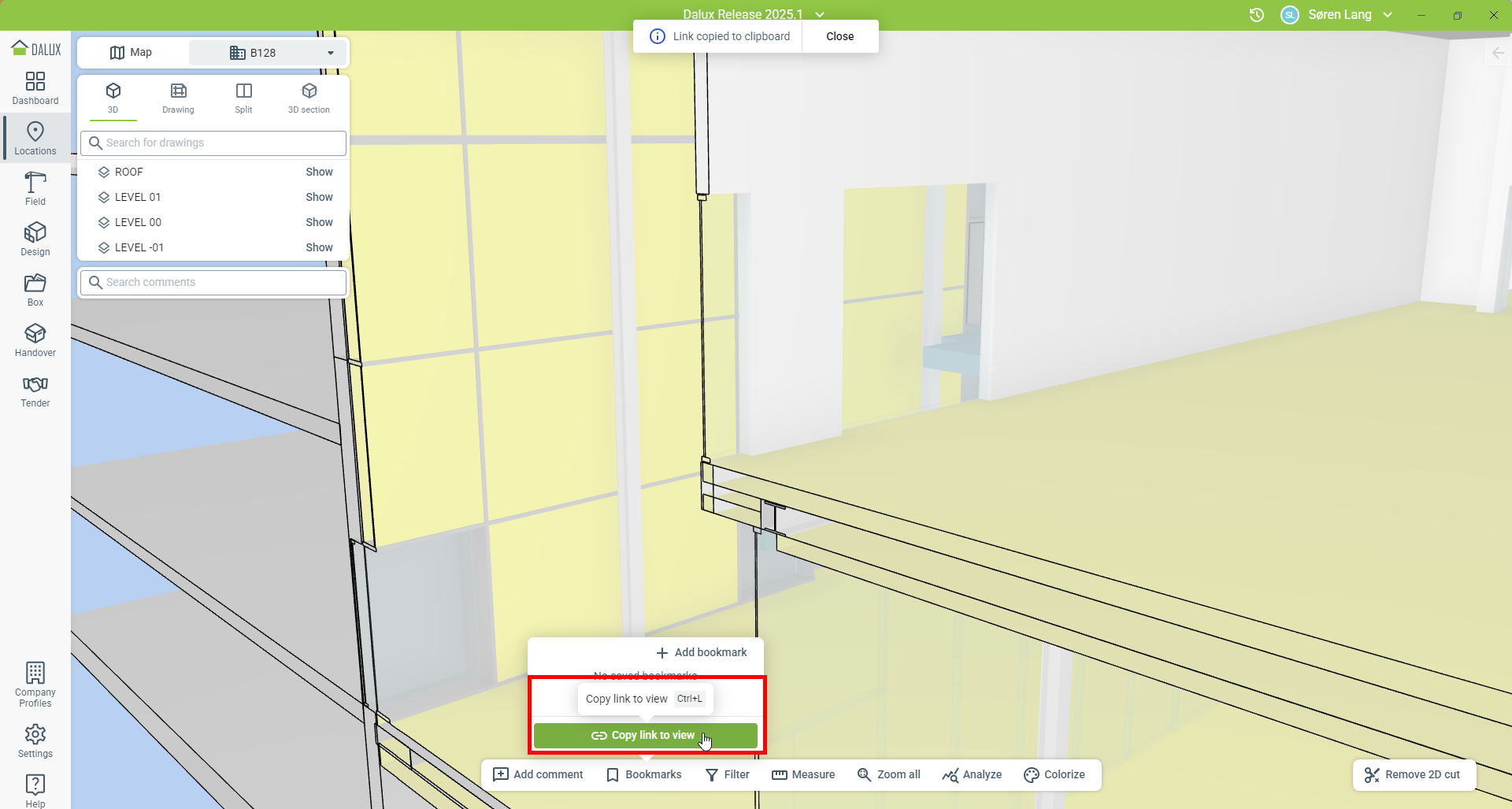

Una volta impostato un filtro, puoi usare CTRL+L per copiare un collegamento alla vista corrente. Questo collegamento può essere condiviso con altri partecipanti al progetto. Anche filtri, tagli, misurazioni, ecc. verranno copiati. Il collegamento pu\u00f2 essere copiato premendo CTRL+L o dal menu Segnalibri.
Diritti utente
Tutti gli utenti hanno accesso all'area Posizioni e possono creare e salvare filtri.
Gli amministratori di progetto e gli amministratori Box possono creare filtri per tutti nel progetto o per pacchetti di lavoro specifici.
Gli admin del gruppo possono salvare filtri per gli utenti del proprio gruppo utenti.
Colora e
Visualizza oggetti sono disponibili solo se il tuo progetto utilizza Box Pro o Field Pro.
Come utilizzare i filtri
I filtri sono disponibili solo per il modello BIM e non per i disegni. Puoi utilizzare Visualizza oggetti per creare filtri sui disegni 2D, questo argomento è trattato in dettaglio nei paragrafi sotto.
Tutti gli utenti possono creare filtri personali e gli admin di gruppo possono creare filtri di gruppo.
Inizia andando su Posizioni e aprendo un modello BIM in una delle visualizzazioni 3D. Tutti i filtri a cui hai accesso possono essere trovati sotto
Filtro nella barra degli strumenti.
Ci sono diversi modi per creare filtri durante la visualizzazione del modello BIM.
- Crea un filtro utilizzando il pulsante
Filtro
- Crea un filtro facendo clic su un oggetto nel modello

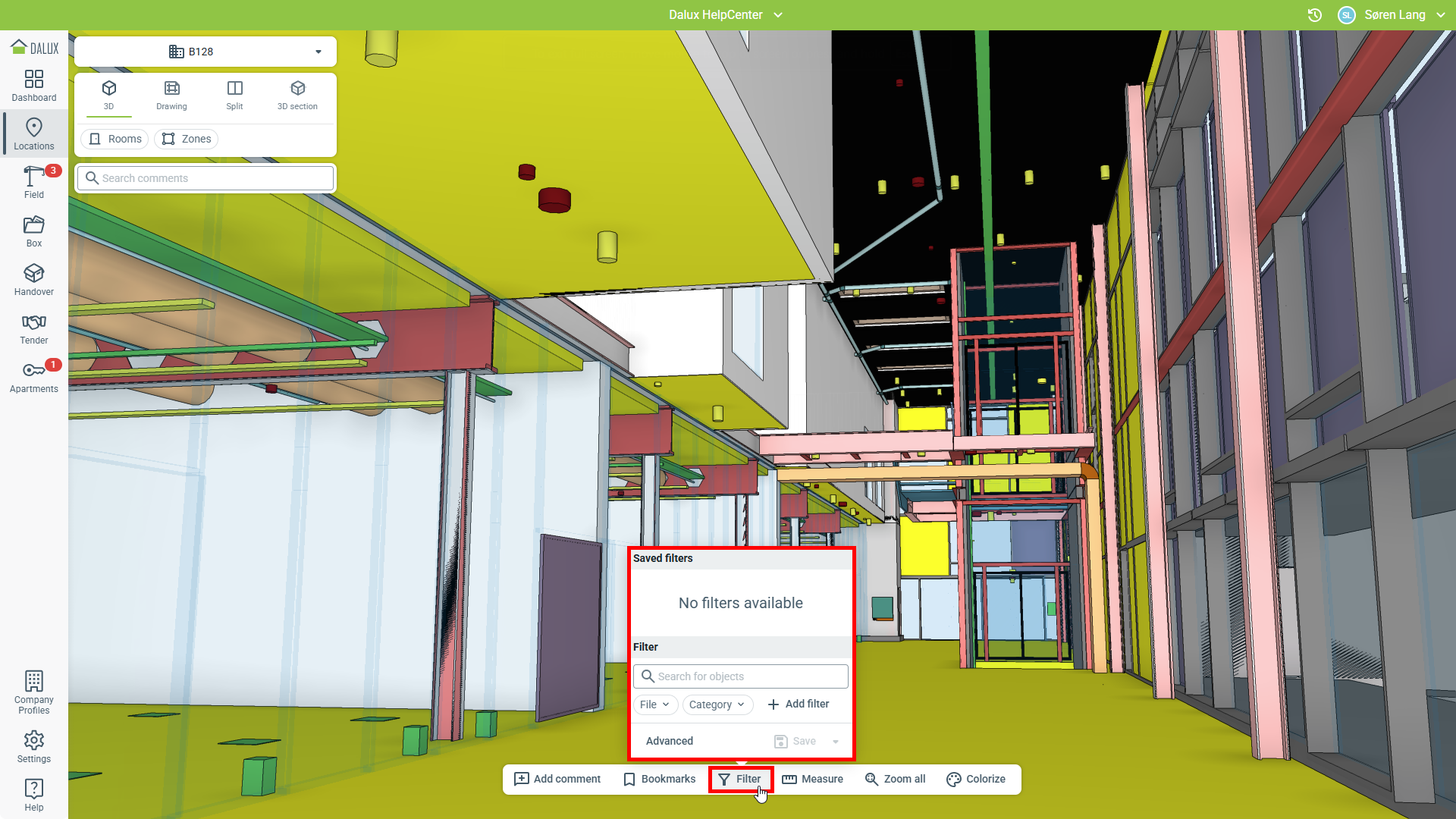

Quando fai clic su Filtro, puoi cercare con testo libero, aggiungere un filtro specifico o creare un filtro avanzato. I parametri del file e della categoria sono sempre disponibili in accesso rapido.

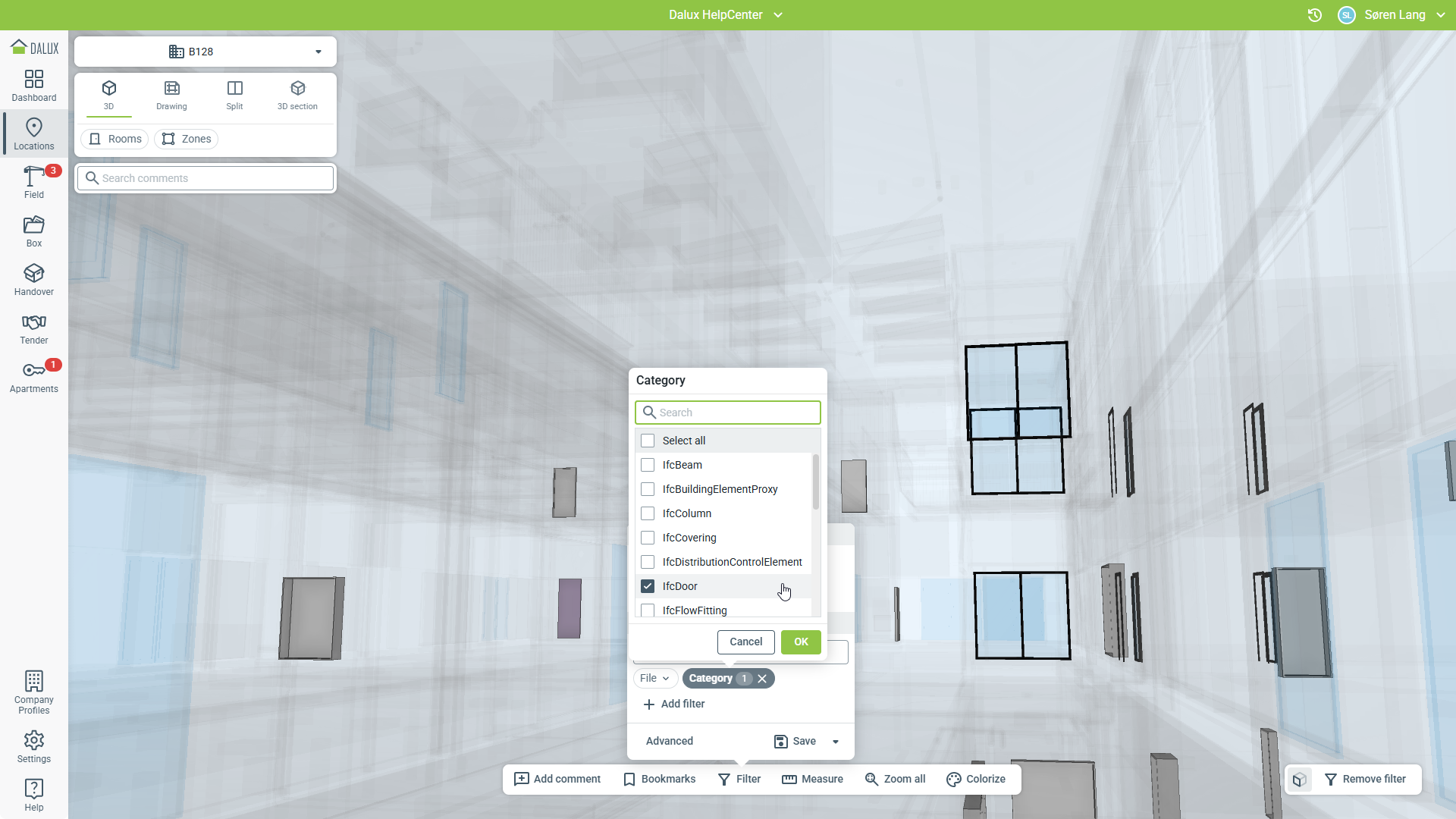

In questo esempio, creiamo un filtro per la categoria porte. Quando selezioni un parametro per il filtro, la vista 3D cambia per visualizzare il tuo filtro.

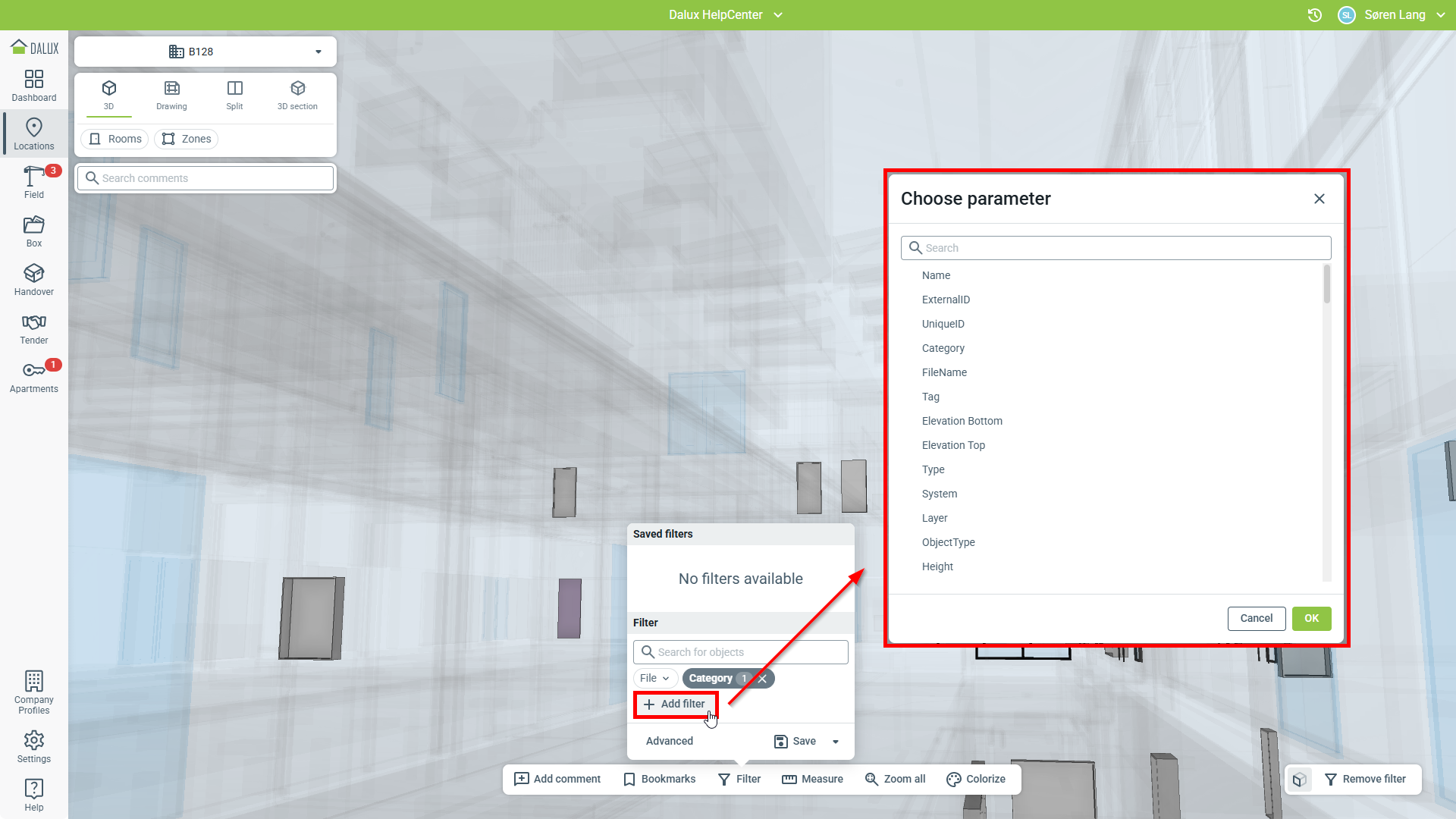

Puoi filtrare ulteriormente i tuoi risultati aggiungendo più parametri allo stesso filtro. Puoi farlo facendo clic su Aggiungere filtro e selezionando parametri diversi. I parametri disponibili provengono dal tuo modello BIM.
Puoi anche creare rapidamente un filtro selezionando un oggetto nel modello. Fai clic sull'icona per espandere l'elenco delle proprietà.

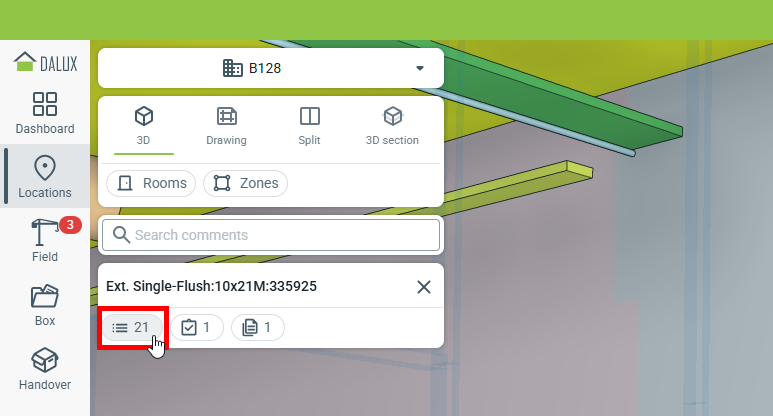

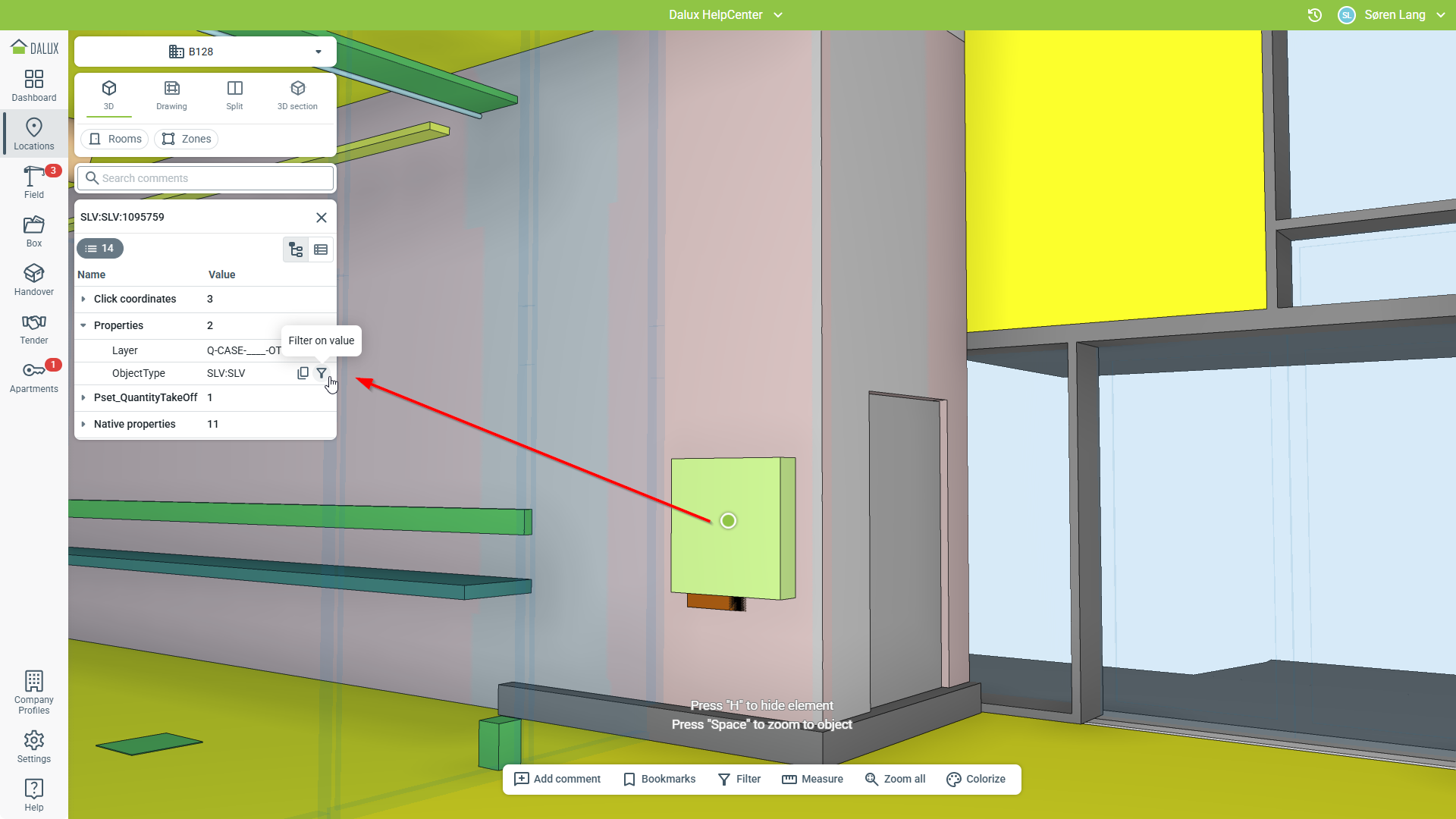

Questo mostrerà le proprietà dell'oggetto. Sposta il mouse su una proprietà e fai clic su per filtrare per la proprietà. Puoi farlo per più proprietà.

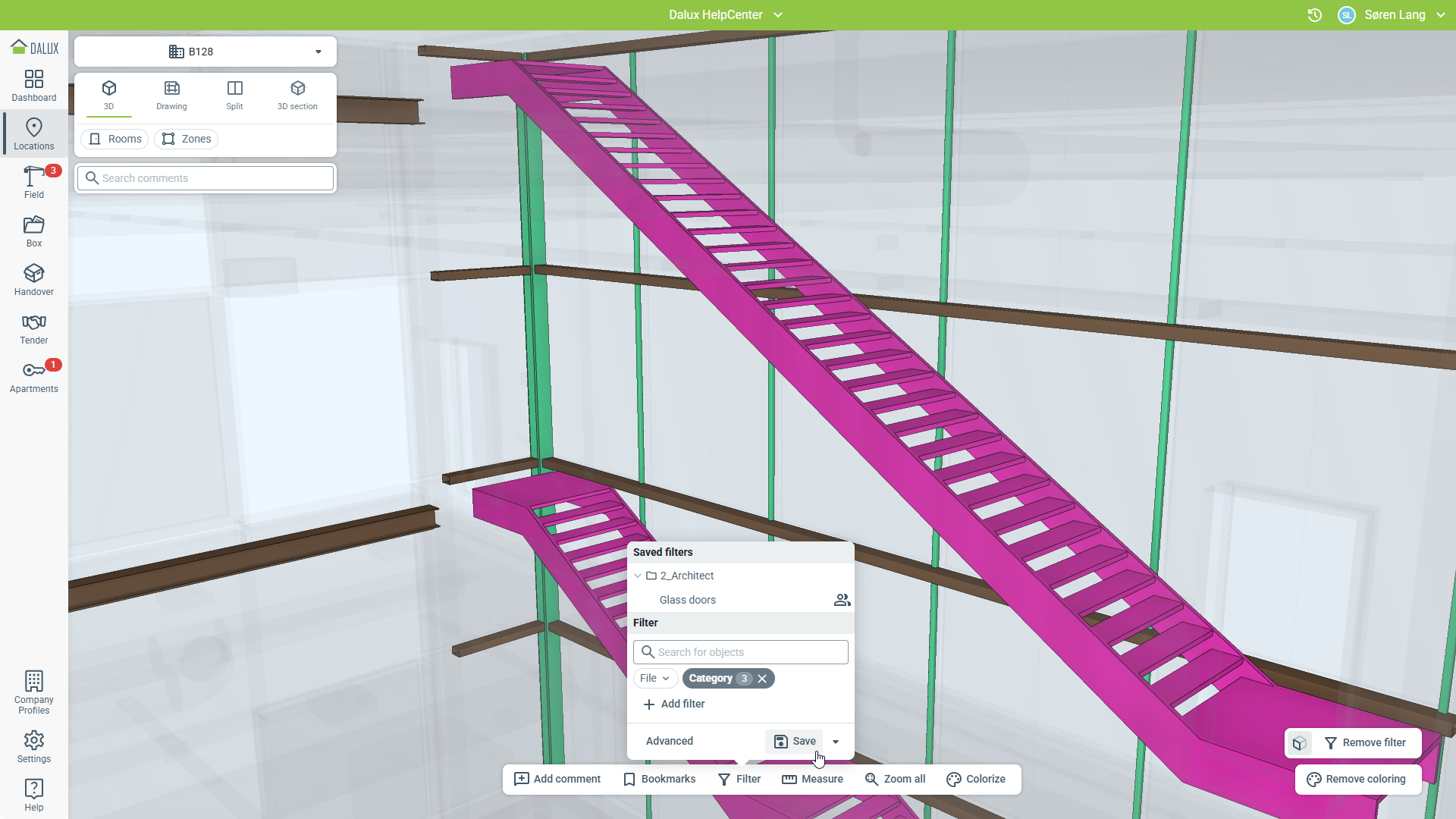

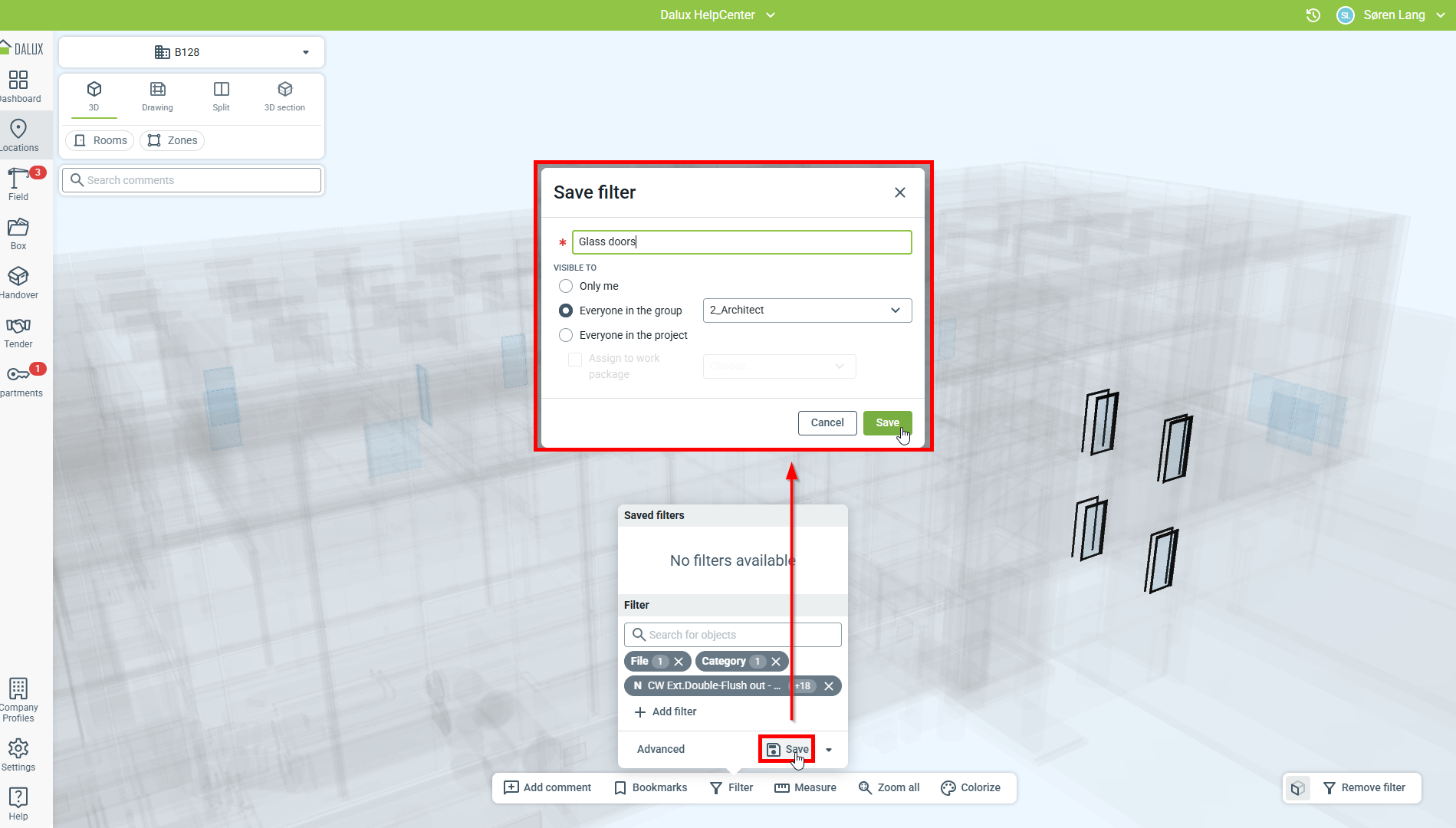

Quando hai finito con il tuo filtro, puoi fare clic su Salva per salvare il filtro per dopo. Se sei un admin di gruppo nel tuo gruppo utenti, puoi salvare filtri, in modo che siano visibili a tutti nel tuo gruppo.
Se sei un Amministratore di progetto o un Amministratore Box, puoi salvarlo per tutti nel progetto o per specifici pacchetti di lavoro.

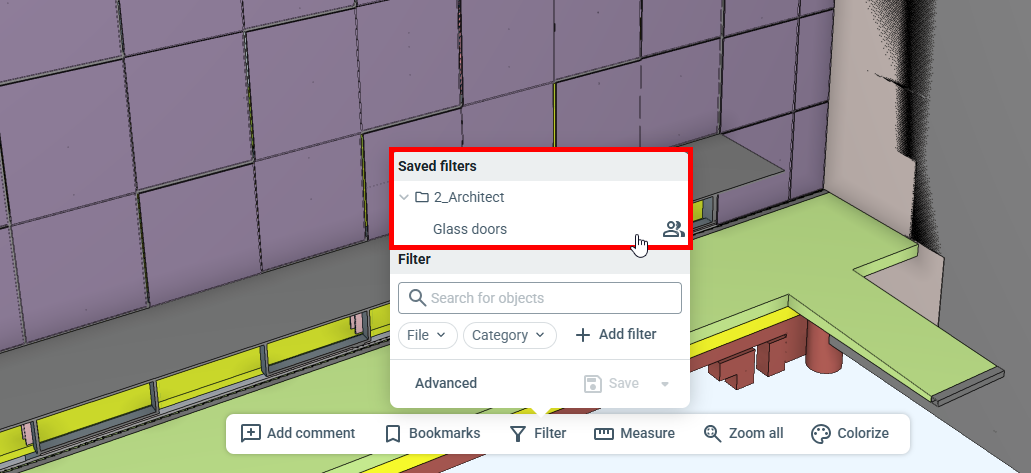

I filtri salvati sono mostrati in Filtro nell'area Filtri salvati.
Come utilizzare i colori

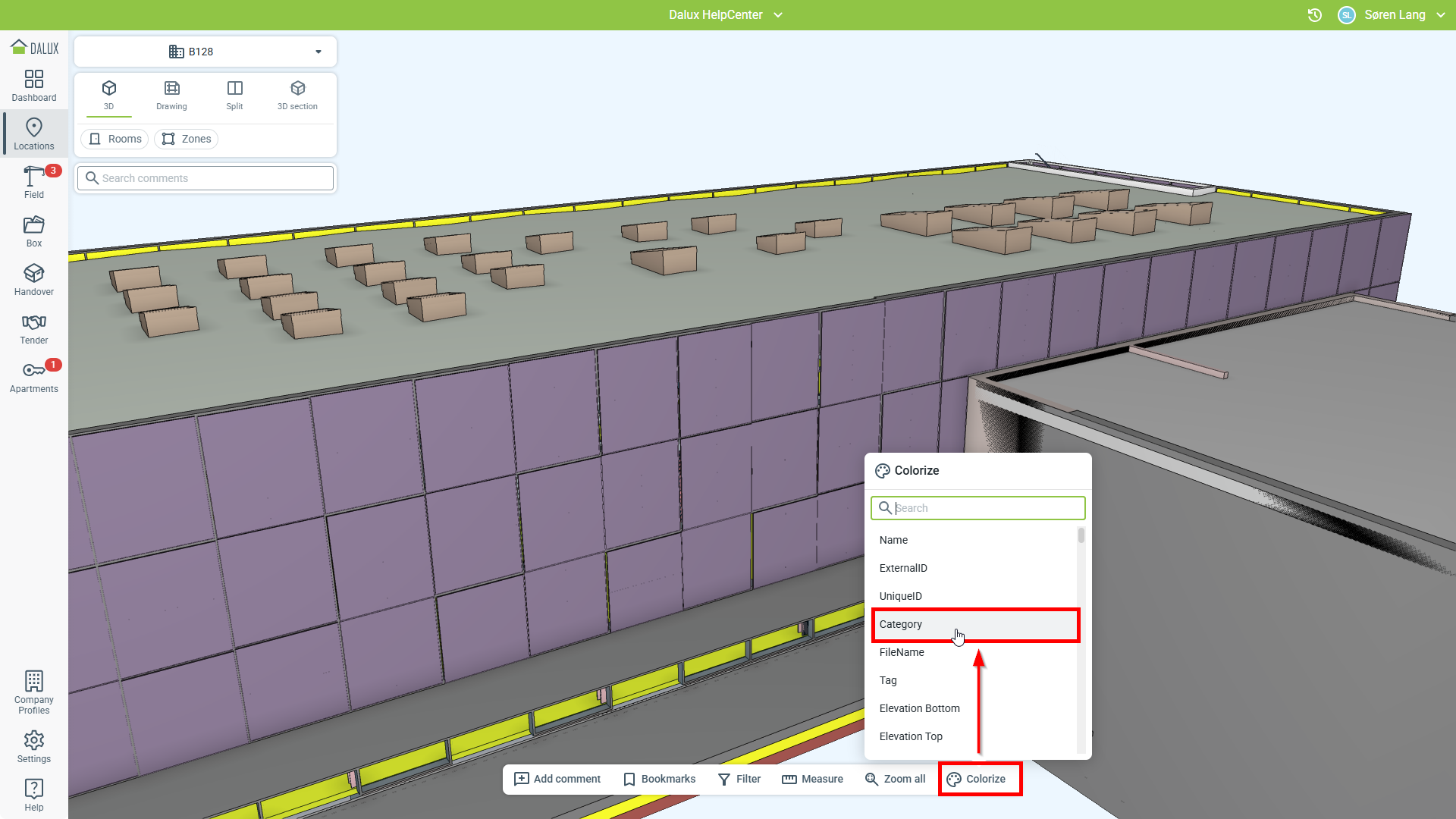

Colora ti consente di codificare rapidamente a colori il modello BIM in base a una proprietà specifica. Non puoi selezionare manualmente quali colori utilizzare, poiché Dalux assegna automaticamente i colori.
Puoi combinare Colora con
Filtro per creare una visualizzazione codificata a colori dei soli elementi di cui hai bisogno.
Quando hai finito con il tuo filtro, puoi fare clic su Salva per salvare il filtro per dopo. Se i colori sono abilitati quando salvi il filtro, verranno attivati automaticamente quando il filtro verrà caricato di nuovo.
Visualizza oggetti BIM nei disegni 2D
Puoi vedere oggetti BIM codificati a colori sovrapposti ai disegni 2D del tuo edificio.
Nota
Visualizza oggetti richiede la presenza di un modello BIM nel progetto. Puoi visualizzare gli oggetti sia nel disegno di default che crea Dalux che nei disegni che sono stati mappati sul 3D.
Inizia andando su Posizioni e aprendo un
Disegno. Quindi fai clic su
Visualizza oggetti nella barra degli strumenti.

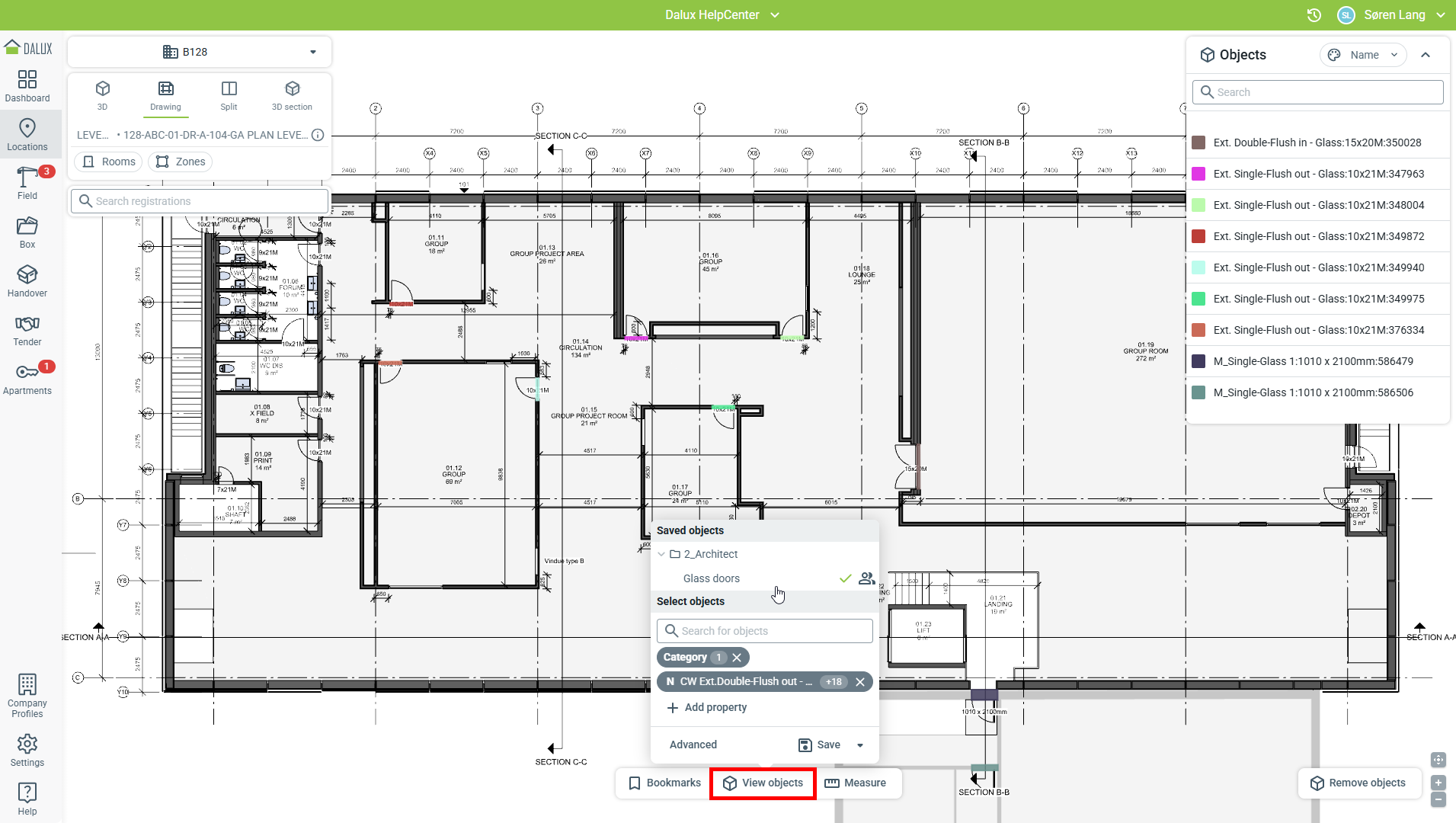

Questo strumento funziona come i filtri 3D. Dal menu, puoi selezionare una proprietà da filtrare, che verrà quindi visualizzata nel disegno.
Puoi caricare qualsiasi filtro salvato (anche filtri effettuati in 3D) da questo menu.

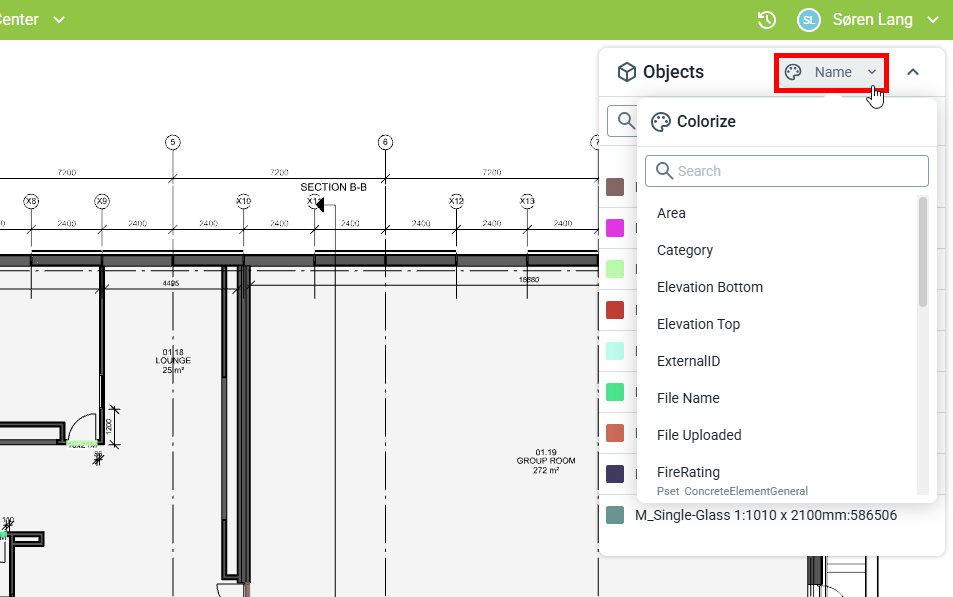

Quando è stata selezionata una proprietà, la codifica a colori verrà mostrata a destra. Nella parte superiore di questo menu, puoi cambiare quale parametro utilizzare per la codifica a colori.
Per saperne di più
Se vuoi saperne di più sull'uso dei segnalibri, leggi questo articolo: Segnalibri 2D e 3D nelle Posizioni.
