Lo strumento di convalida del modello consente di impostare i requisiti per controlli geometrici e informativi tra gli elementi nei modelli BIM direttamente agli utenti. Gli utenti che hanno accesso alla Model Validation possono fare un'analisi dei modelli utilizzando questa funzionalità.
Lo strumento rende possibile analizzare se gli elementi rispettano i requisiti delle clash geometriche e informative per il progetto applicandoli al modello all'interno di Dalux, fornendo istantaneamente agli utenti le informazioni di cui hanno bisogno per:
- Apportare le modifiche necessarie nel software di modellazione
- Collaborare con altri partecipanti al progetto commentando gli elementi che non rispettano i requisiti
- Decidere di ignorare il problema di clash/clearance se non è rilevante
Leggi di più
Se vuoi saperne di più su validazione dei metadati nei tuoi file di modello, leggi questo articolo: Proprietà dei metadati nella Model Validation.
Attiva la Convalida del Modello
Permessi
Un amministratore di progetto o un responsabile della pianificazione del progetto deve attivare Model Validation.
La validazione del modello fa parte di Design ed è disponibile automaticamente quando Design è attivato.

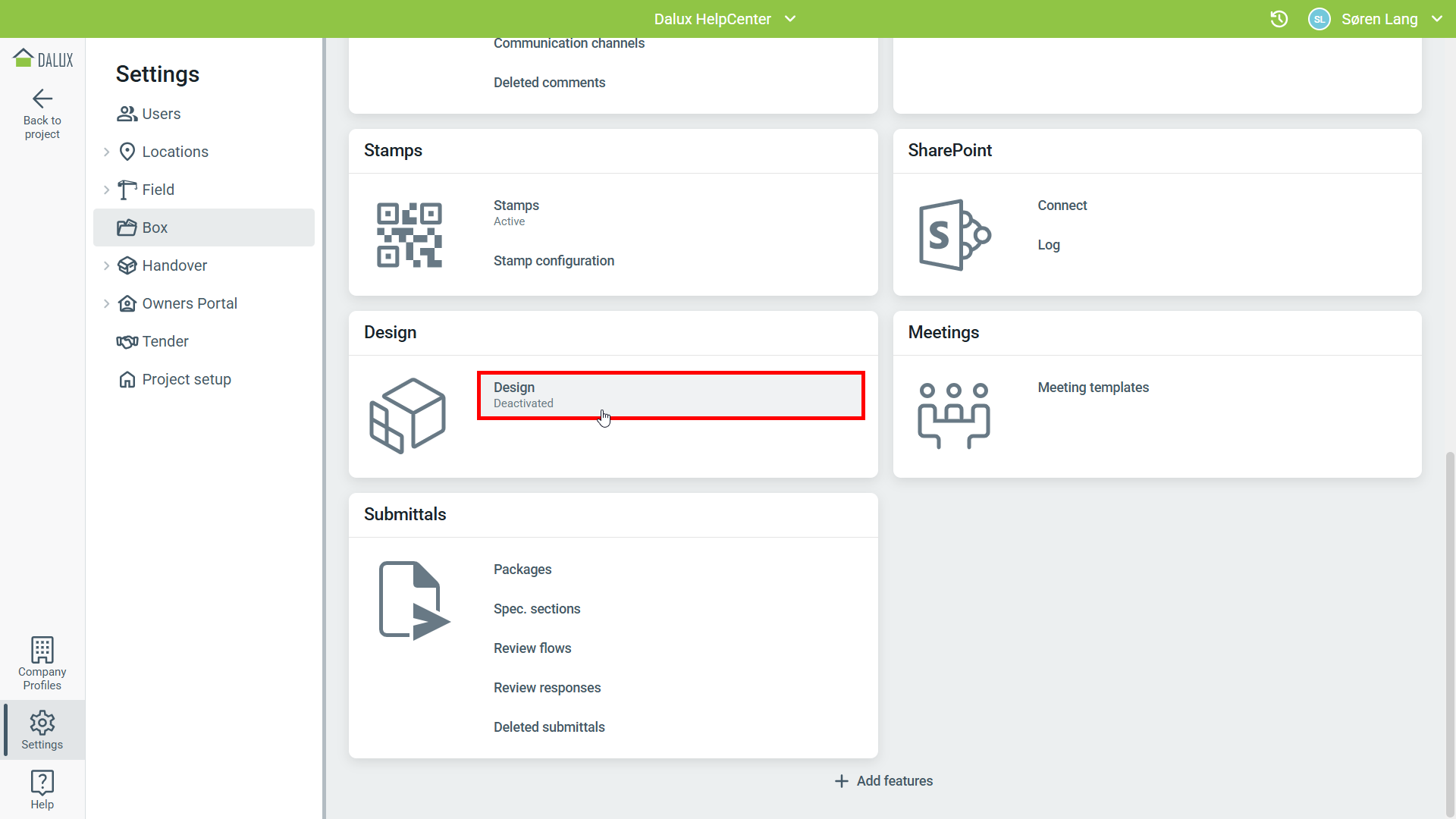

Per attivare il Design, vai su
Impostazioni
Box
Design
'Attiva':
Consigli e trucchi
Consigliamo di configurare la validazione del modello nell'app desktop Dalux. Questo consente una sincronizzazione più semplice quando si rendono disponibili nel browser i risultati della validazione del modello con la funzionalità 'Automation'.
Imposta gli accessi degli utenti alla Convalida del modello
Permessi
Per impostare l'accesso alla convalida del modello è necessario essere un amministratore del progetto o amministratore Box.
Dopo aver attivato il modulo Design, i permessi dovranno essere impostati affinché gli utenti possano accedere alla convalida del modello. Qualsiasi gruppo utente personalizzato può essere aggiunto, da Impostazioni
Box
Design
'Gruppi con accesso'.
In alternativa, l'accesso può essere concesso durante l'impostazione dei permessi per i gruppi utente nella sezione utenti delle impostazioni.
Imposta discipline e gruppi di oggetti
Imposta discipline
Per creare requisiti, crea discipline da usare da te stesso, dal tuo gruppo di utenti o da tutti nel progetto. Consigliamo di impostare discipline per ogni disciplina di design nel tuo progetto, ad esempio, Architettura, HVAC, MEP, ecc.
Permessi
Per impostare una disciplina per un gruppo di utenti, è necessario essere l'admin del gruppo per quel gruppo di utenti.
Per impostare una disciplina per tutti nel progetto, è necessario essere un amministratore del progetto o un responsabile della pianificazione del progetto.
Gli amministratori del progetto e i responsabili della pianificazione del progetto non possono impostare discipline per i gruppi di utenti senza essere anche admin del gruppo di quel gruppo di utenti.
Altri gruppi utenti che hanno ottenuto accesso al Design possono creare solo verifiche per se stessi.
Per impostare queste discipline, vai su
Design
Seleziona un edificio
Model Validation.
Fai clic su Aggiungi
'Disciplina', dai alla disciplina un nome e decidi se deve essere visibile solo a te, a un gruppo di utenti specifico o a tutti coloro che hanno accesso al
Design.
Crea gruppi di oggetti
I gruppi di oggetti sono elementi 3D che condividono gli stessi attributi, come la categoria. Configurando questi parametri puoi gestire quali controlli eseguire, cosa ignorare e la gravità di alcuni controlli.
Crea un gruppo di oggetti 3D tramite Aggiungi
Gruppo di oggetti 3D.
Nella nuova finestra, assegna un nome al gruppo di oggetti e inseriscilo in una disciplina, quindi filtra gli oggetti impostandone i criteri. Puoi scegliere diverse impostazioni di filtro:
- Isolare: Filtra solo gli elementi che corrispondono ai criteri
- Nascondi: Filtra tutto tranne gli elementi corrispondenti
- Ricerca nel testo libero: Filtra gli elementi i cui nomi includono il testo
Controlla il visualizzatore per assicurarti che gli elementi corretti siano filtrati prima di cliccare 'Salva'.
Configura controlli
Una volta impostate le tue discipline e i tuoi gruppi di oggetti, puoi definire i controlli che devono essere eseguiti per conflitti e distanze minime.
- Conflitti sono elementi sovrapposti con una tolleranza definita.
- Distanze Minime sono elementi che violano i requisiti di distanza minima da altri oggetti.
Per configurare una nuova verifica, fare clic sulla cella nella matrice dei gruppi di oggetti desiderati
In questo esempio, mostriamo controlli per gli elementi murari e per il sistema di tubi e condotti HVAC. Gli elementi della parete fanno parte della disciplina di Architettura, mentre i tubi appartengono alla disciplina di HVAC.
Seleziona se configurare un conflitto o una distanza minima, definisci la tolleranza e scegli se i risultati sono problemi minori o critici.
In questo esempio, impostiamo un controllo dei conflitti con una tolleranza di 100 mm, che consideriamo un tema minore.
Configura questo per i gruppi di oggetti dove desideri eseguire controlli o fai in modo che altri lo facciano.
Automazione
Per risparmiare clic e far eseguire la convalida del modello in background, puoi attivare 'Automation' per gli edifici pertinenti.
Informazioni tecniche
Per eseguire la validazione automatica del modello e rendere i risultati disponibili nel browser, il modello deve essere rielaborato dopo l'attivazione di Automation. Per farlo, fare clic su Esegui verifiche nell'app desktop. Le verifiche sono disponibili anche dopo che un edificio è stato rielaborato, ad esempio quando vengono caricate nuove versioni o vengono aggiunte informazioni sull'edificio.
Vai a
Impostazioni
Box
Design
'Automation'
Seleziona l'edificio per il quale desideri eseguire automaticamente la convalida del modello
Se Automation è attivata per un edificio, le verifiche saranno rielaborate automaticamente quando nuovi file del modello vengono aggiunti all'edificio o i file del modello esistenti vengono aggiornati. Quando vengono create nuove discipline o nuovi gruppi di oggetti, l'edificio deve essere rielaborato prima che Automation li includa nei risultati.
Per saperne di più
Se vuoi saperne di più su come eseguire i controlli nella Model Validation, leggi questo articolo: Come eseguire i controlli in Model Validation.
