In qualità di architetto o ingegnere, è tua responsabilità inviare i design che siano allineati ai modelli creati dagli altri membri del team di design e soddisfino il livello complessivo di qualità. Con Dalux, non devi più aspettare i feedback dal coordinatore BIM. Invece, puoi validare il tuo modello da solo e apportare modifiche immediatamente.
Nota
Questo caso spiega come puoi convalidare il tuo modello con l'insieme di regole fornito da un coordinatore BIM. Se desideri configurare le tue regole, ti consigliamo di leggere prima l'articolo per i coordinatori BIM: Model Validation for BIM coordinators.
Se lavori con Autodesk Revit, ti consigliamo vivamente di utilizzare il plugin Dalux per Revit. Altrimenti, utilizza il Dalux Desktop App per convalidare il tuo modello caricato direttamente nella piattaforma per un feedback rapido.
Model Validation in Autodesk Revit
Puoi utilizzare il plugin Dalux per Revit per convalidare il tuo modello direttamente in Revit senza uscire dal software.
Per farlo, scarica il plugin e installalo seguendo queste istruzioni.

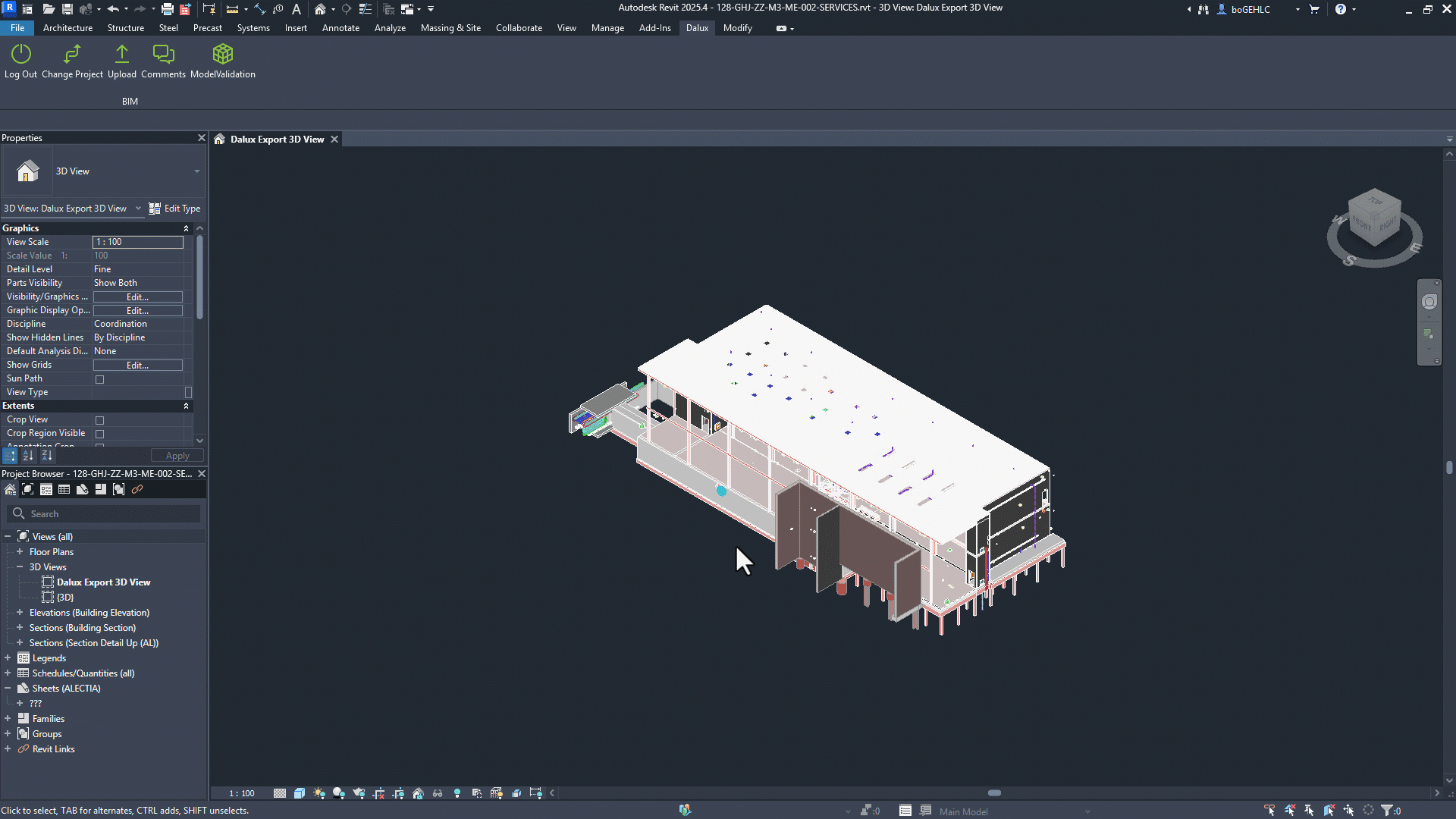

Mentre il tuo modello è aperto in Revit, accedi alla funzione Model Validation dalla barra degli strumenti e scegli l'edificio a cui è associato il tuo modello.
Conflitti e Distanze Minime
Ora scegli un set specifico di controlli per la tua disciplina oppure fai clic su 'Esegui controlli' per eseguire tutte le verifiche di conflitto e distanza minima impostate dal coordinatore BIM del tuo progetto.
Facendo clic su un conflitto o una distanza minima puoi esaminarli più nel dettaglio. Fai clic su 'Apri in Revit' per ingrandirlo nel modello attualmente aperto. In questo modo puoi facilmente apportare modifiche, se necessario.
In questo esempio stiamo lavorando sul modello MEP di un progetto e abbiamo collegato a esso il modello strutturale.
Esaminare i conflitti ci permette di decidere per ogni tema se vogliamo apportare modifiche al nostro modello, ignorarlo se non è rilevante oppure inviare un commento al progettista strutturale o al responsabile del design.
Queste azioni sono spiegate più nel dettaglio qui: Come eseguire controlli in Model Validation
Controllo delle proprietà
Seleziona un controllo di proprietà per verificare se il tuo modello soddisfa tutti i requisiti dell'EIR (Exchange information requirements). Fai clic sulle regole della tua disciplina per verificare automaticamente se le proprietà richieste esistono e corrispondono ai valori previsti nel BEP.
Nell'esempio seguente, all'ingegnere MEP viene richiesto di aggiungere informazioni sul sistema a ogni condotto. Tutti gli elementi di colore arancione non soddisfano questo requisito a causa di:
- Le informazioni mancano. Possono aggiungere le proprietà prima di inviare il modello.
- Gli elementi non sono categorizzati correttamente. Possono risolvere questo problema prima di inviare il modello.
- Il requisito è rilevante solo in una fase successiva. Possono comunque inviare il loro modello.
Model Validation in Dalux
Per convalidare il tuo modello in Dalux, caricalo su Dalux Box e vai a
Design
Model Validation
per ricevere un feedback immediato sul tuo design.
Il processo è simile a quello in Revit, ma da qui non puoi aprire i temi direttamente in Revit.
Questo articolo spiega come effettuare controlli sul tuo modello in modo più dettagliato: Come eseguire controlli in Model Validation.
Per vedere come sono impostati i requisiti come coordinatore BIM, puoi leggere ulteriori informazioni qui: Model Validation for BIM coordinators.
Approfondisci
