In qualità di responsabile della progettazione, parte del tuo ruolo è assicurarti che tutti i membri del team di progettazione presentino i documenti richiesti con la qualità specificata e nei tempi previsti. Crea un programma per quando devono essere inviati i design e stabilisci un processo di revisione per garantire che i risultati rispettino la qualità attesa.
La funzionalità Submittal ti aiuta a digitalizzare questo processo in Dalux e ti offre il pieno controllo e una panoramica dei submittal di progettazione.
Processo di submittal
Nei submittal, puoi specificare i deliverable richiesti dal team di progettazione e determinare chi è responsabile della revisione della qualità generale del modello, dei disegni e delle specifiche inviati.

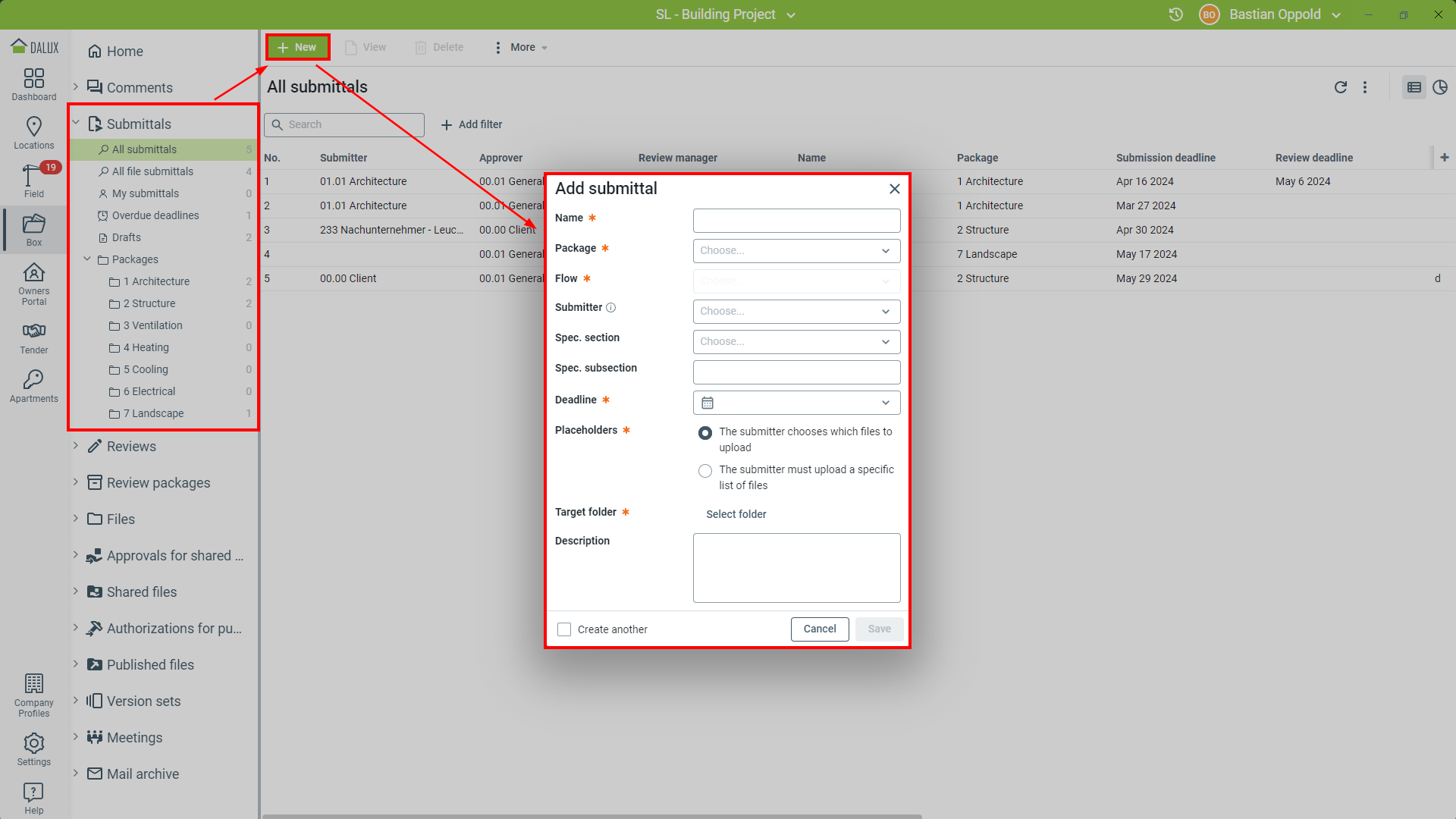

Crea un nuovo submittal per un architetto o ingegnere selezionato per il quale desideri pianificare un deliverable di progettazione. Seleziona il nome, il pacchetto e il flusso per esso, quindi definisci i file attesi.
Imposta una scadenza e salva il submittal come bozza. Una volta che sei pronto a richiedere i risultati dal team di design, invii il submittal e informi così gli ingegneri o architetti riguardo al loro compito.
Amministrazione
Permessi utente
Per impostare pacchetti e flussi di revisione è necessario essere un amministratore del progetto, un responsabile della pianificazione del progetto o un responsabile del submittal nel tuo progetto Dalux. Altrimenti, contatta il tuo amministratore di progetto per creare le impostazioni nella struttura desiderata.
Struttura dei pacchetti di submittal e dei submittals
È consigliabile creare un submittal separato per ogni disciplina e fase di design. Struttura i pacchetti secondo le discipline del tuo progetto per definire chi è responsabile della presentazione dei design.
Per istruzioni dettagliate su come fare questo, consulta questo articolo: Come configurare i Submittal.
Se non sei sicuro riguardo alle discipline nel tuo progetto, puoi utilizzare standard internazionali (es. Omniclass di CSI, NRM di RICS) o standard nazionali (es. Molio, DIN 276).
Per ciascuno dei pacchetti, crea un submittal per le rispettive fasi di design.

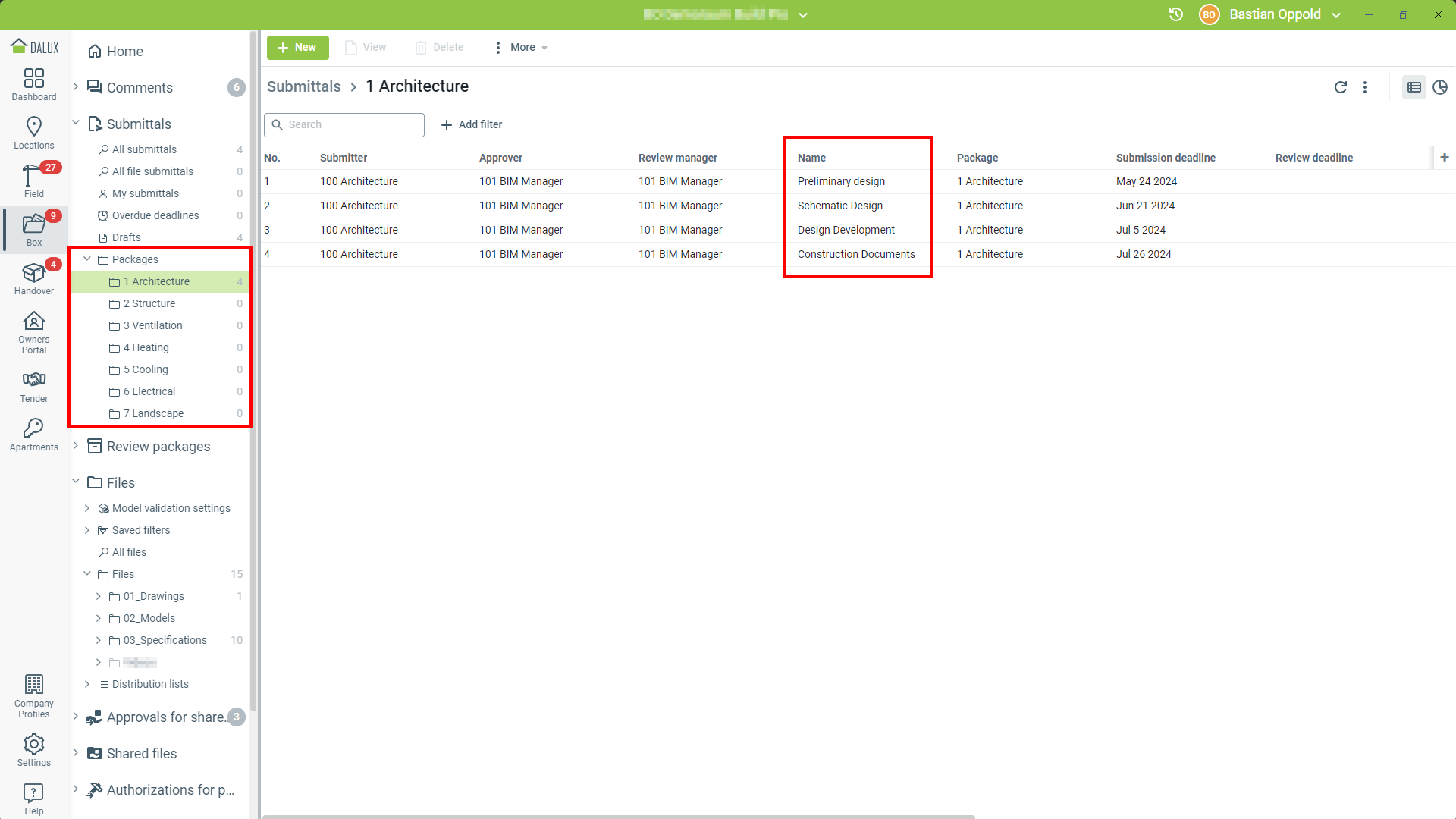

Di conseguenza, i tuoi submittals dovrebbero apparire all'incirca in questo modo:
Se hai già un programma di progettazione, usalo come orientamento quando crei i tuoi pacchetti e submittal.

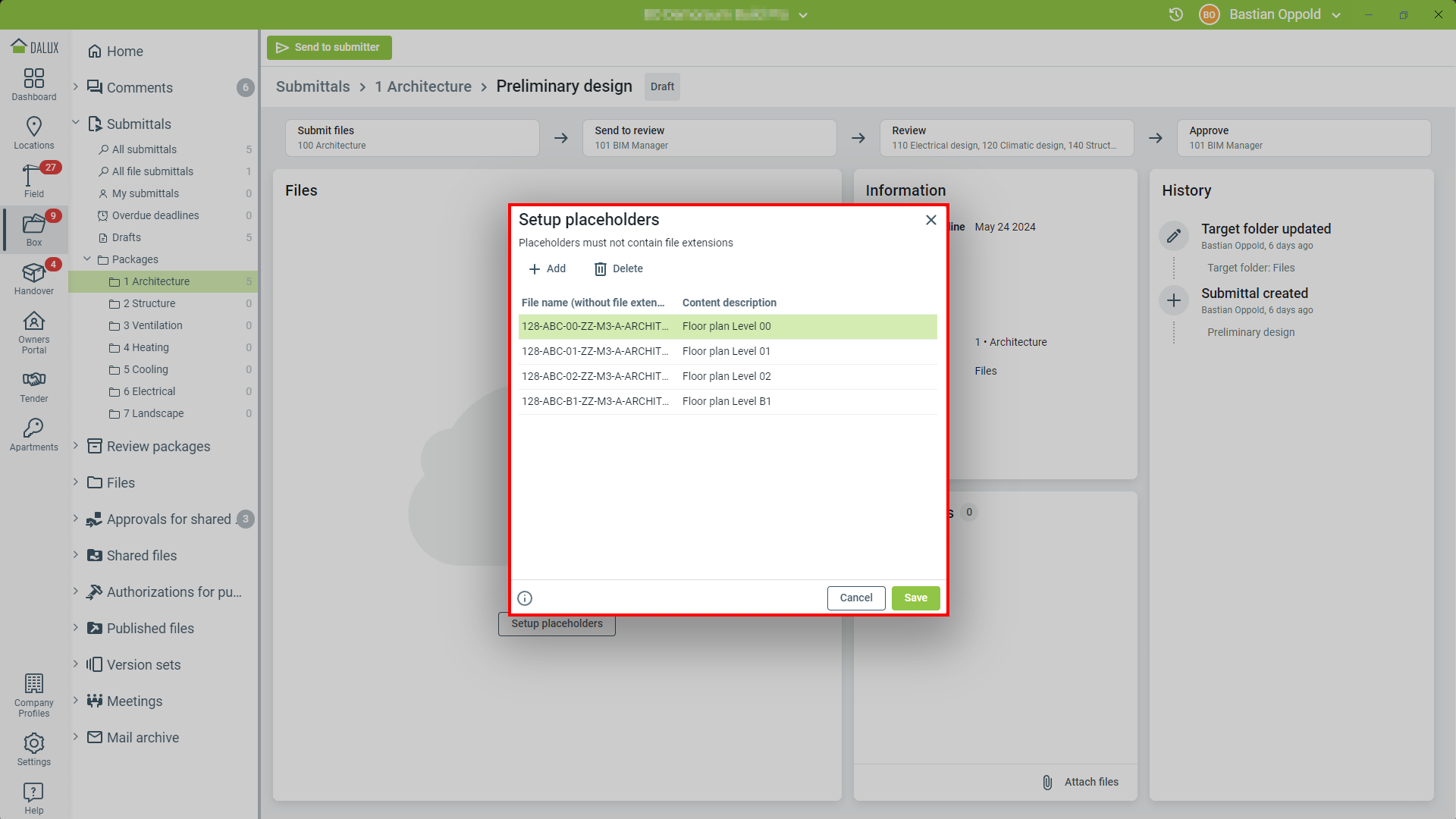

Se l'ambito delle consegne è chiaramente definito, utilizza segnaposti per specificare i file attesi. Assicurati di utilizzare questa funzionalità, particolarmente quando il progetto coinvolge una convenzione di denominazione dei file.
Flusso di revisione

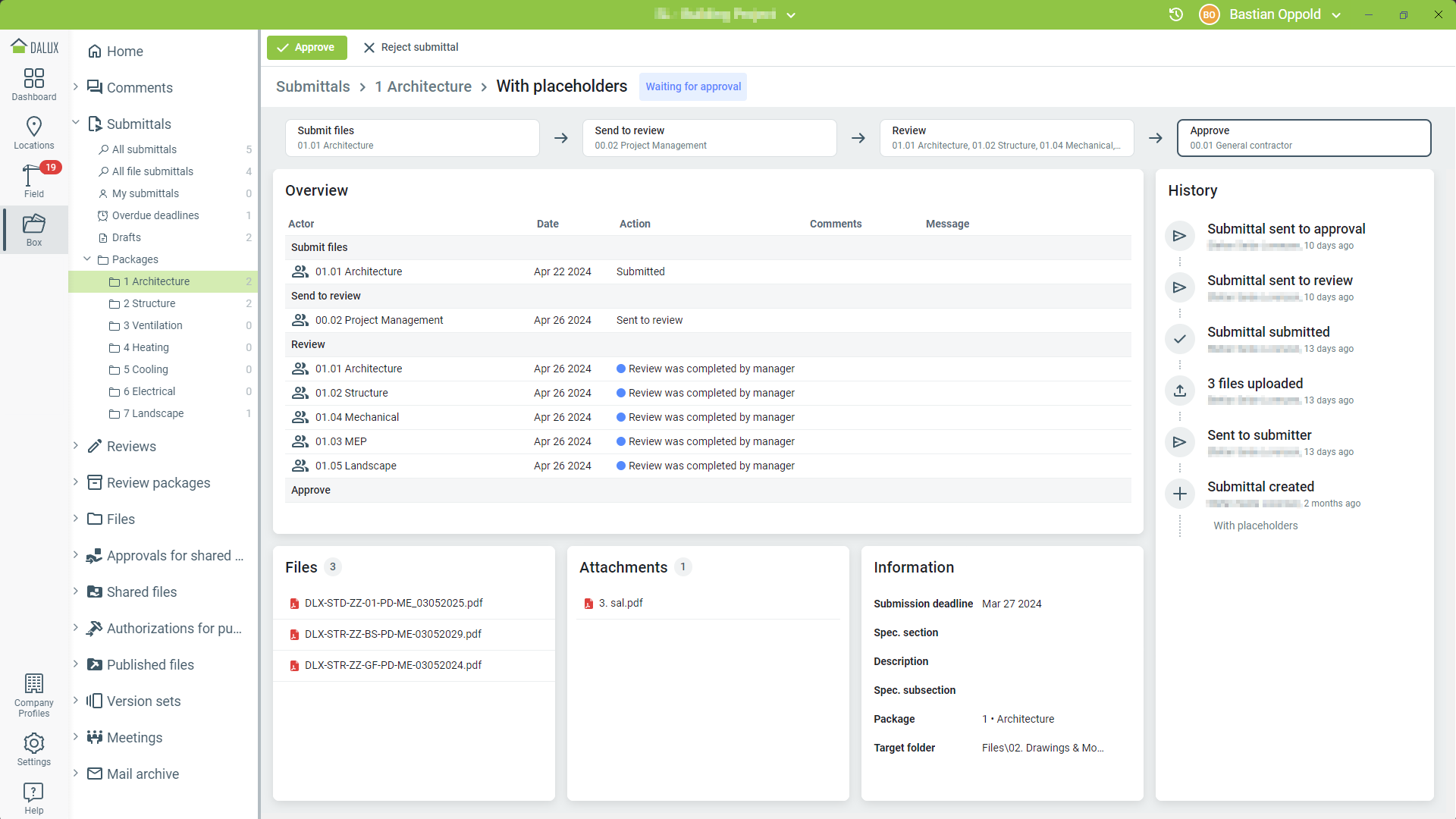

Il flusso di revisione delinea i passaggi che i file inoltrati devono seguire prima di essere considerati conformi agli standard di qualità richiesti. Consiste in quattro fasi che sono assegnate a specifici ruoli nel tuo progetto:
- Submittal (Mittente): L'architetto o l'ingegnere fornisce il design secondo gli standard di qualità specificati.
- Invia per revisione (Responsabile della revisione): Il responsabile del design verifica che tutti i file necessari siano stati consegnati con la qualità attesa.
- Revisione: Il team di design esamina il design, fornisce feedback e approva o rifiuta il design con commenti in base alla propria prospettiva.
- Approvazione: Il responsabile del design approva/rifiuta il submittal in base alla revisione.

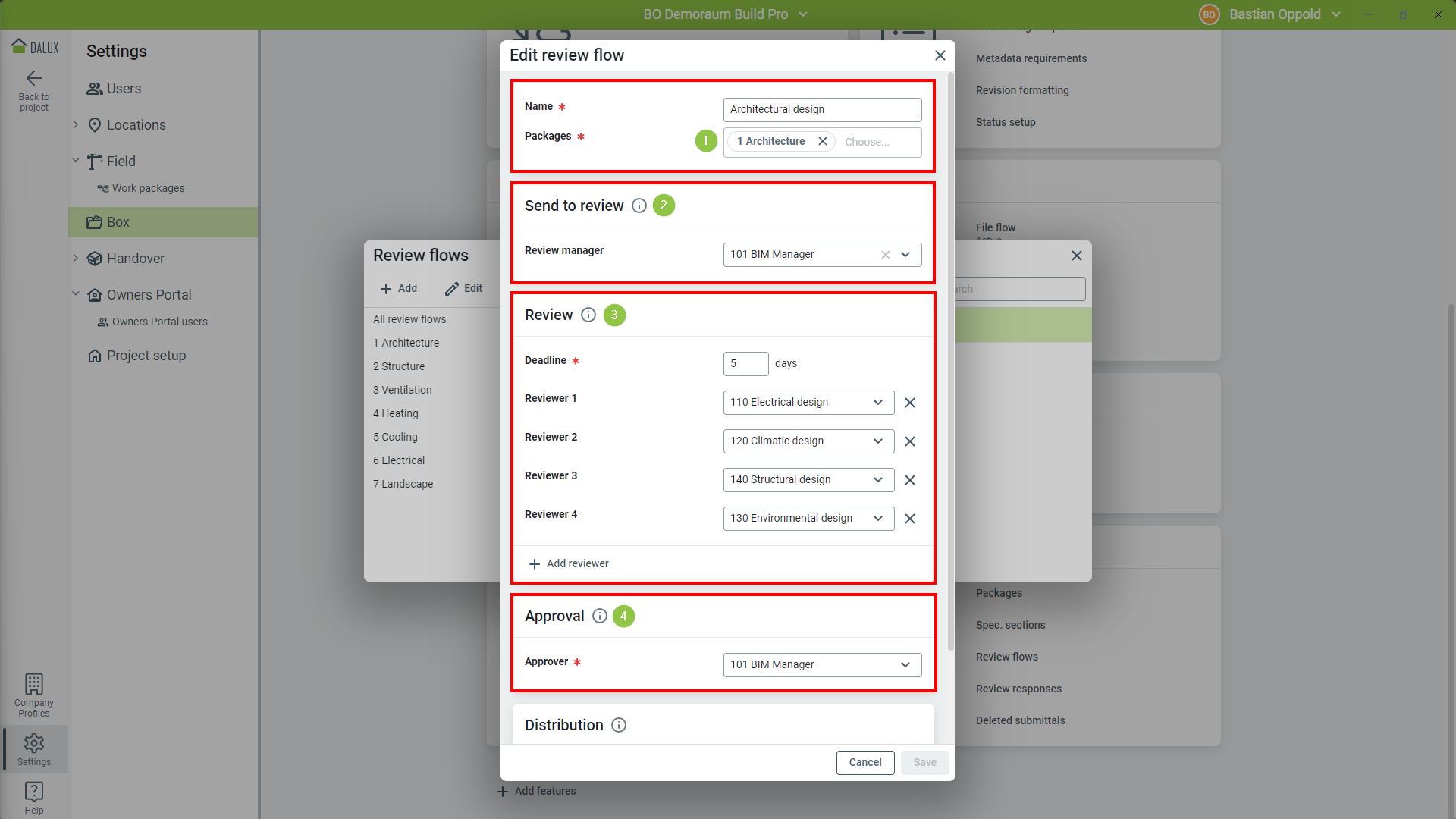

Di conseguenza, la configurazione del tuo flusso per il design architettonico apparirà in questo modo:
Per ulteriori informazioni, puoi leggere di più sulla configurazione dei flussi di revisione in questo articolo: Come configurare i Submittal.
Leggi tutto
I seguenti articoli spiegano questo processo in maggiore dettaglio, per i diversi ruoli nel processo.
- Come responsabile della progettazione, leggi Come creare nuovi Submittal per saperne di più sulla creazione di submittal
- I membri del tuo team di progettazione leggono qui come inviare file: Come inviare file nei Submittal
- I revisori possono trovare maggiori informazioni sulle loro opzioni in questo articolo: Come rivedere i file nei Submittal
