Questo articolo spiega come utilizzare le funzionalità della mappa nei progetti InfraField.

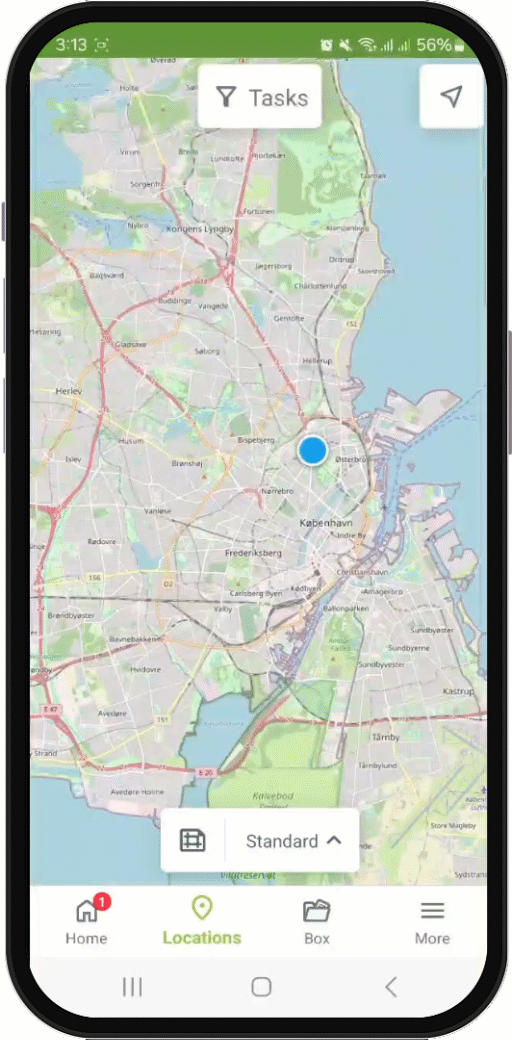

La mappa può essere trovata nella scheda Posizioni. Ti permette di visualizzare tutti i tuoi dati geometrici in contesto con una cartina dell'area circostante.
Cambiare visualizzazione tra mappa e disegni
Se il progetto utilizza sia strutture/aree che la cartina, è possibile passare tra queste premendo l'icona /

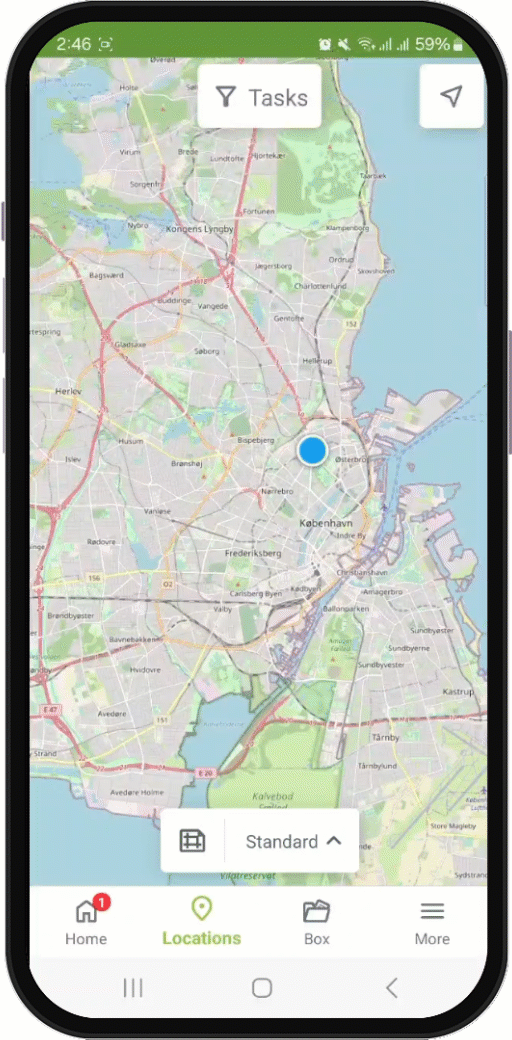

. Passando alla cartina si aprirà il livello mappa che l'amministratore del progetto ha impostato come predefinito.
Quando sei in vista mappa, puoi utilizzare l'icona per tornare all'ultimo disegno visto. Allo stesso modo, quando stai visualizzando disegni, puoi utilizzare l'icona
per tornare alla vista mappa.
Cambiare visualizzazione dei livelli della mappa

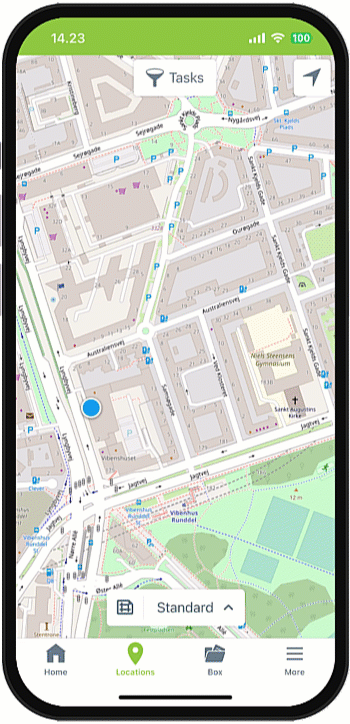

Per passare tra i livelli di mappa personalizzati, tocca il nome del livello mappa corrente. Poi, seleziona un diverso livello di mappa dal menu e chiudi il menu facendo scorrere verso il basso.
Mostrare i dati GIS sulla mappa

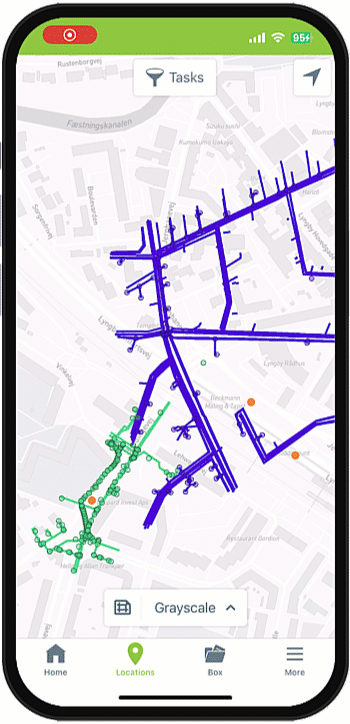

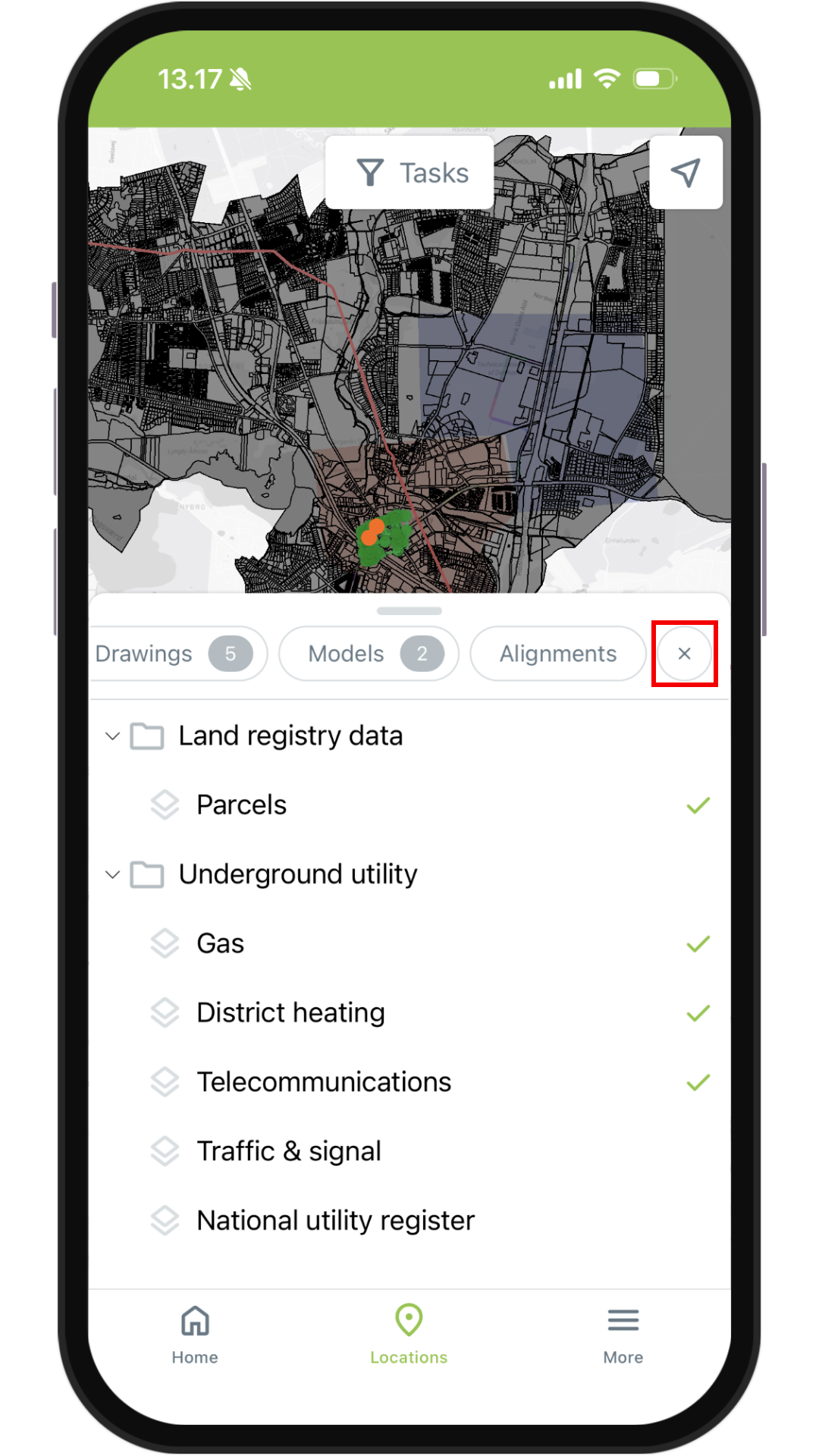

I livelli GIS si trovano nella vista mappa all'interno del menu dei livelli di mappa personalizzati. Sono visualizzati in modo simile a Dalux Desktop. Puoi selezionare più livelli GIS contemporaneamente.

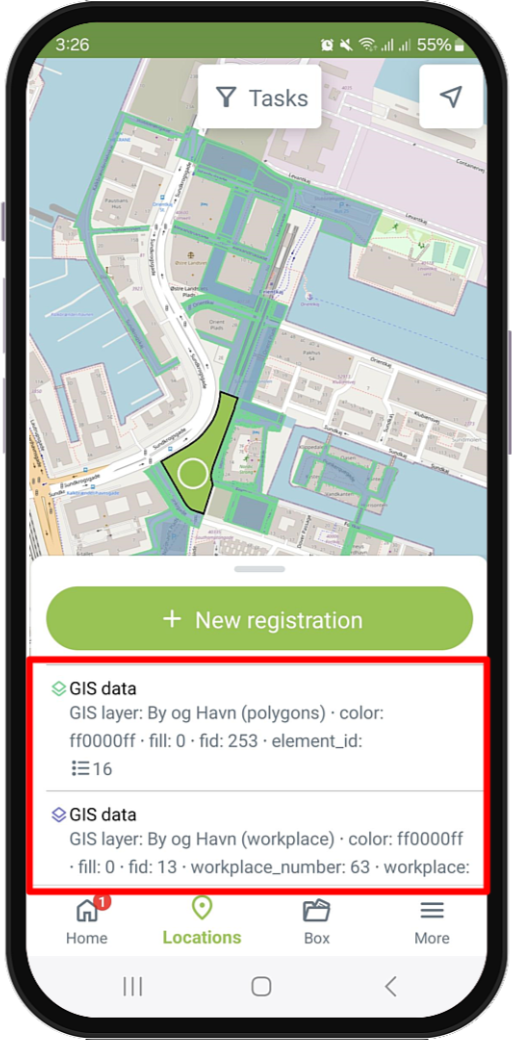

Per accedere ai metadati per vari oggetti, clicca su di essi e poi seleziona Dati GIS. Il numero accanto all'icona indica il numero di proprietà associate all'oggetto. Premi sui dati GIS per vedere le proprietà.
Mostra disegni e modelli sulla cartina

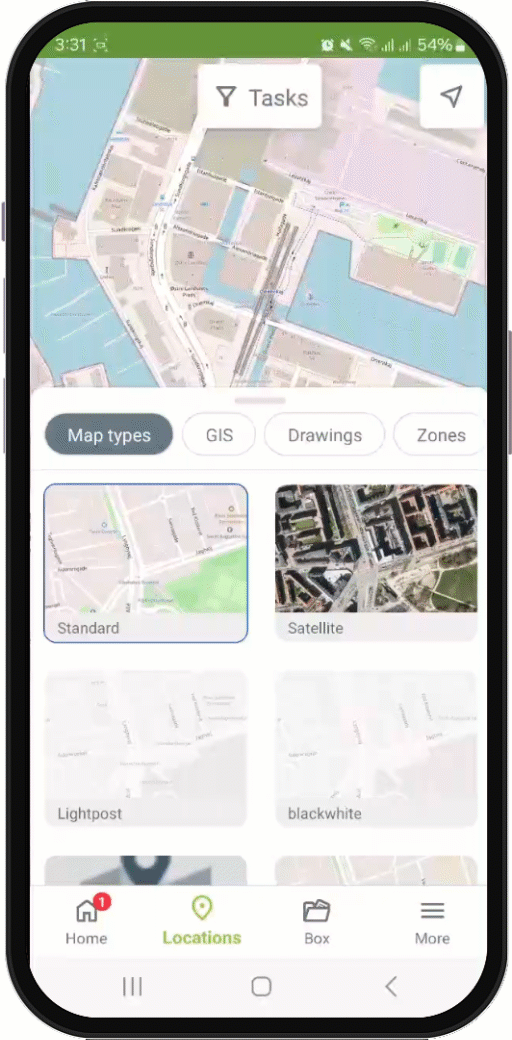

Premendo sul nome della cartina puoi visualizzare disegni e viste dall'alto dei tuoi modelli direttamente sulla cartina. Puoi visualizzare più modelli e disegni contemporaneamente. Selezionali semplicemente dai menu e la vista della cartina eseguirà uno zoom sulle informazioni attivate.
Mostra le zone sulla cartina

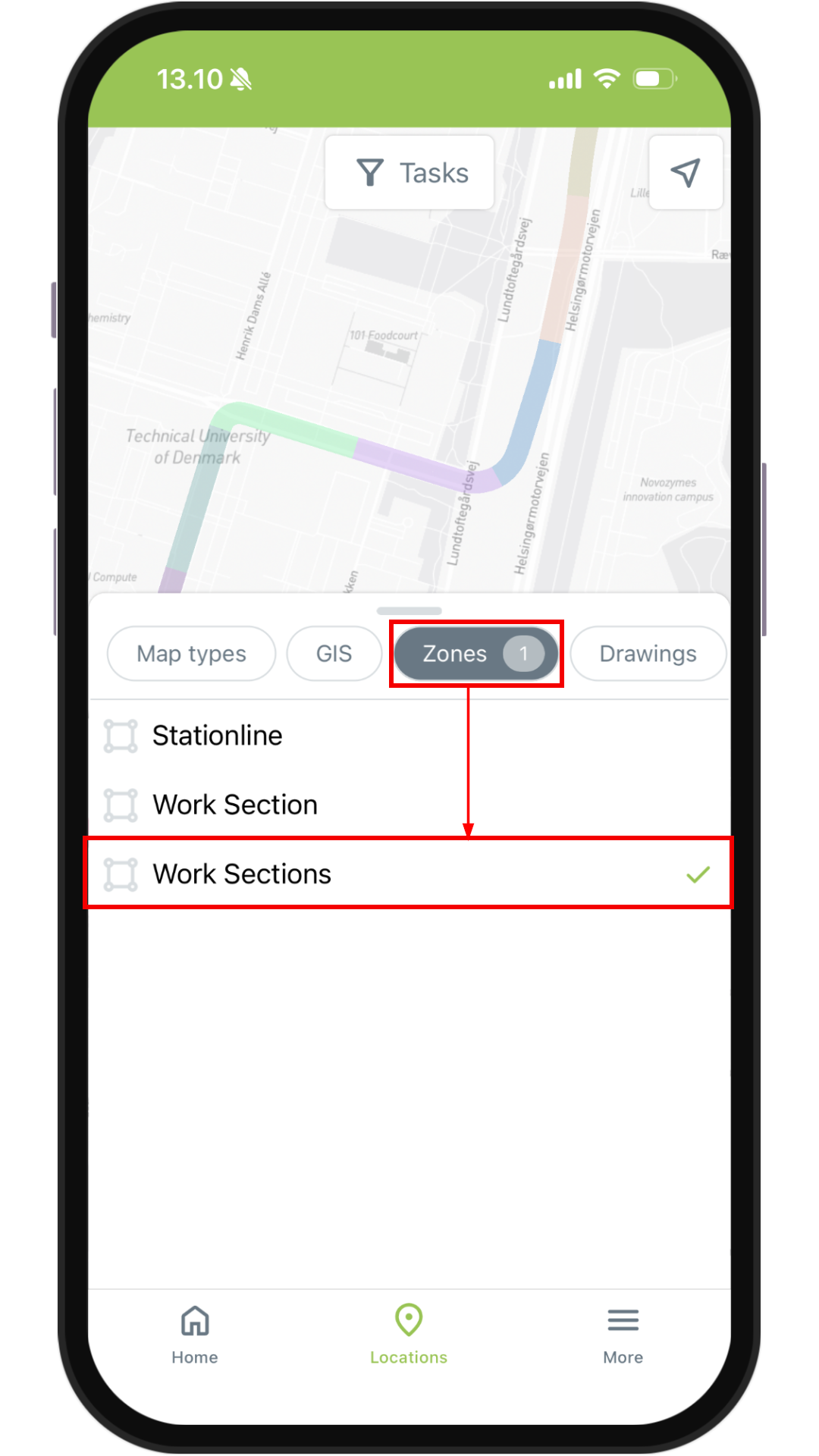

Premi il nome della cartina per visualizzare le zone sulla cartina. Puoi selezionare più livelli di zona per visualizzarli insieme sulla cartina.

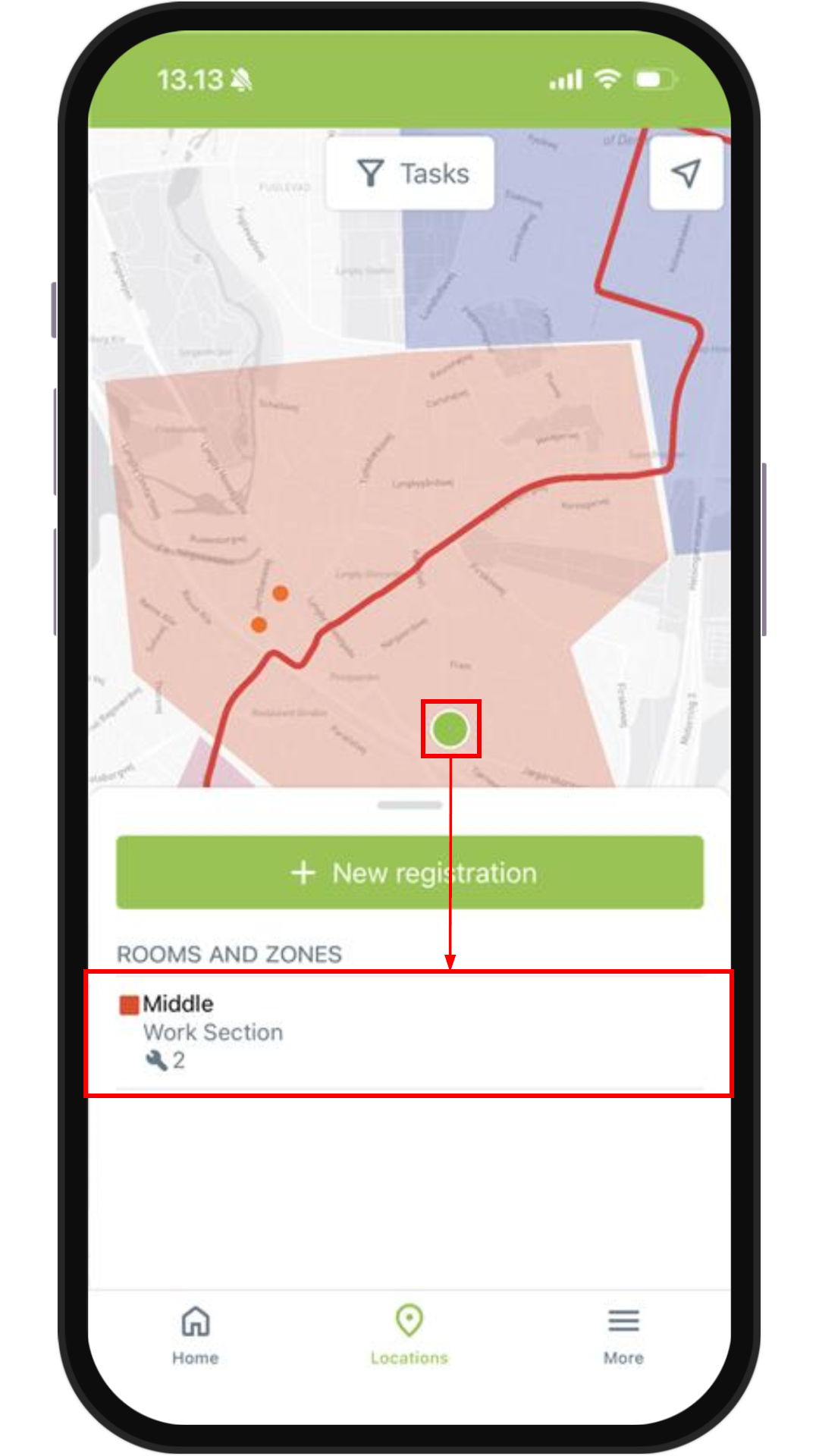

Premere all'interno di un livello di zona consente di accedere a tutte le proprietà delle zone e a tutte le registrazioni in questa zona a cui hai accesso.
Mostra gli allineamenti sulla cartina

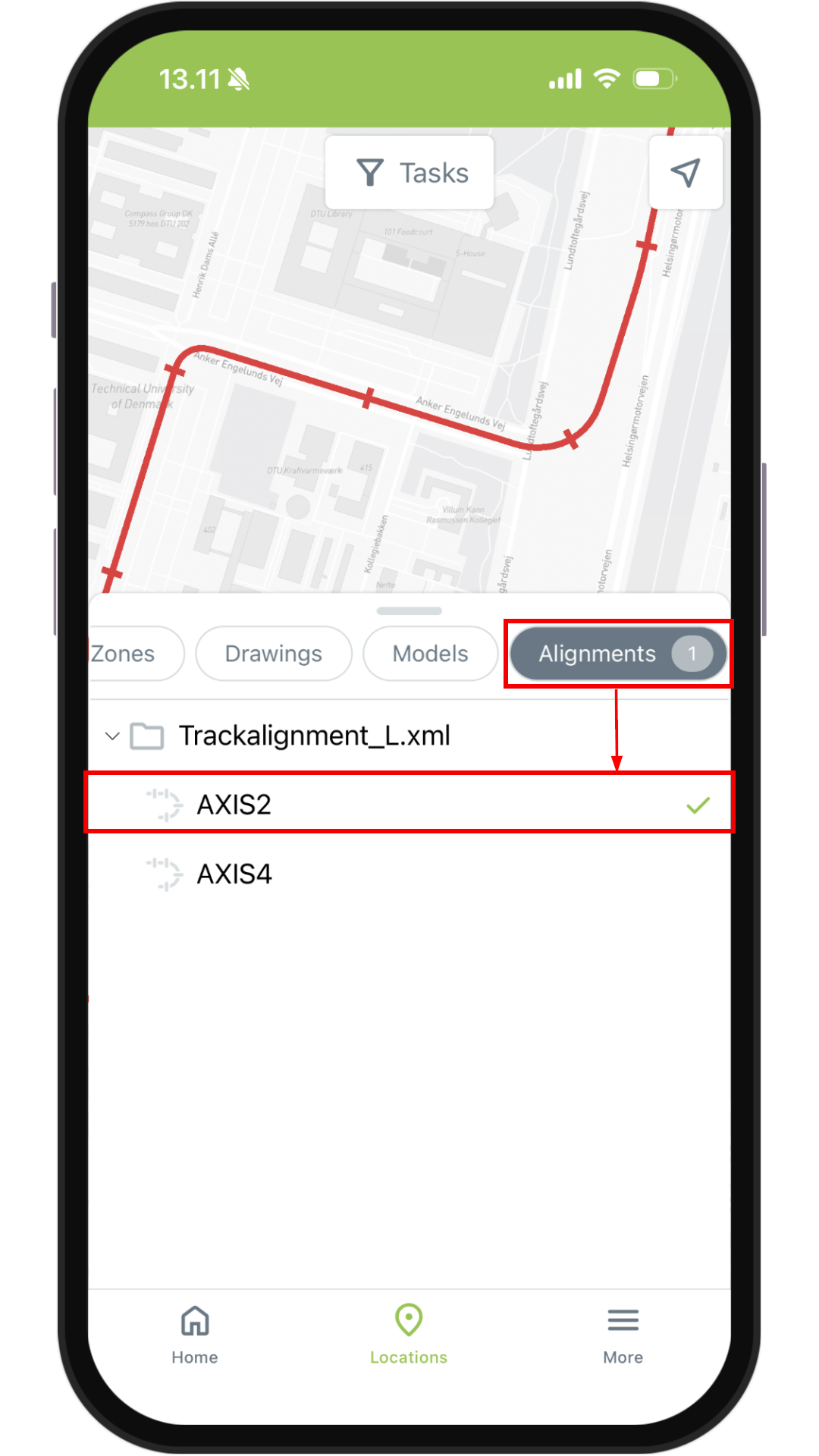

Premi il nome della cartina per visualizzare gli allineamenti sulla cartina. Puoi selezionare più allineamenti per visualizzarli insieme sulla cartina.

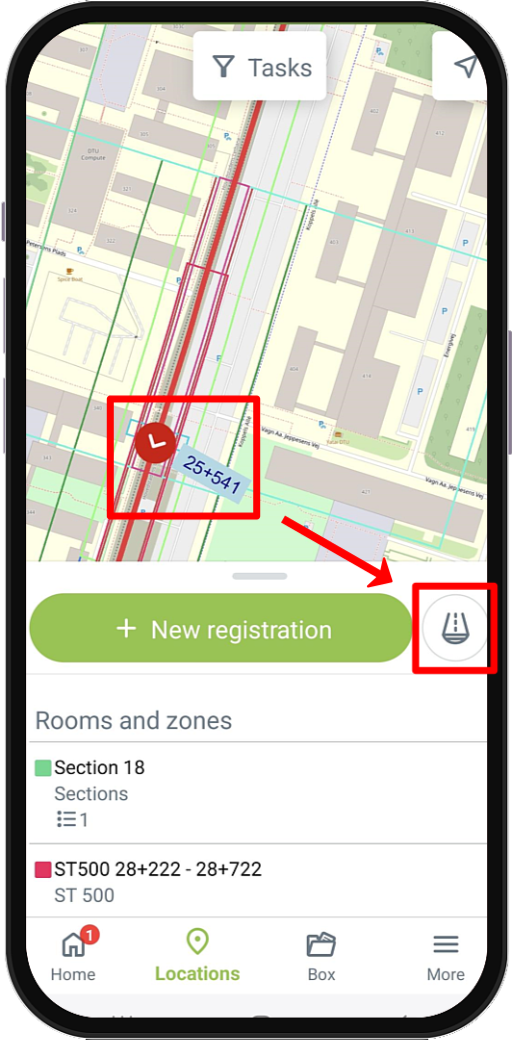

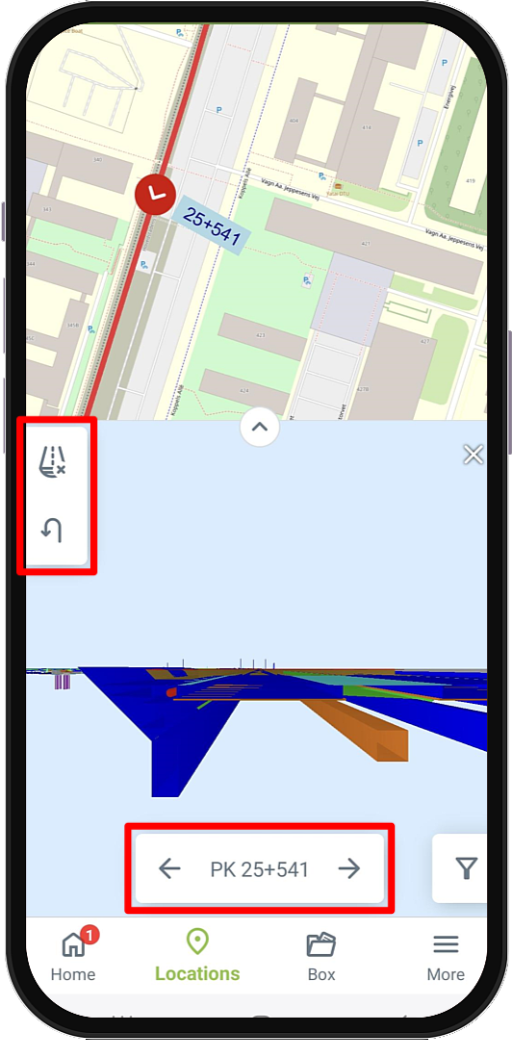

Premendo su un allineamento e poi sull'icona si aprirà una sezione trasversale nel punto selezionato.
Spostati lungo l'allineamento utilizzando e
sull'incremento di stazione dell'allineamento.
Pizzica con le dita nella vista 3D per ingrandire e rimpicciolire. La vista verrà resettata se ti sposti su un nuovo incremento, come descritto sopra.
Puoi invertire la sezione trasversale premendo .
Chiudi la sezione trasversale premendo .
Disattiva la selezione
Puoi rimuovere tutti gli elementi selezionati contemporaneamente facendo clic sull'icona all'estrema destra.
Filtrare per tipi di registrazioni
Puoi usare il Filtro per visualizzare le registrazioni effettuate sulla mappa. Funziona in modo simile al filtro sui disegni, selezioni il tipo di registrazione da un elenco. Le registrazioni verranno visualizzate come etichette o punti sulla mappa, a seconda di quanto ingrandisci. Puoi quindi premere sulle registrazioni per aprirle.
Per saperne di più
Se vuoi saperne di più su come navigare la cartina su Dalux Desktop, puoi leggere questo articolo: Come usare le cartine di InfraField su desktop.
