Il plugin Revit è un plugin sviluppato da Dalux che si integra in Revit, supportando una varietà di funzioni come il caricamento di modelli e disegni, la creazione di commenti e la caratteristica di convalida del modello.
Questo articolo spiegherà come creare commenti da Revit e come usarlo con Model Validation.
Per imparare come fare, installare il plugin o caricare modelli o disegni usando il plugin, leggi questo articolo: Come usare il plugin Revit.
Come creare e aggiornare i commenti
Più info
Se vuoi saperne di più sui commenti, puoi leggere questo articolo su: Come configurare i commenti.

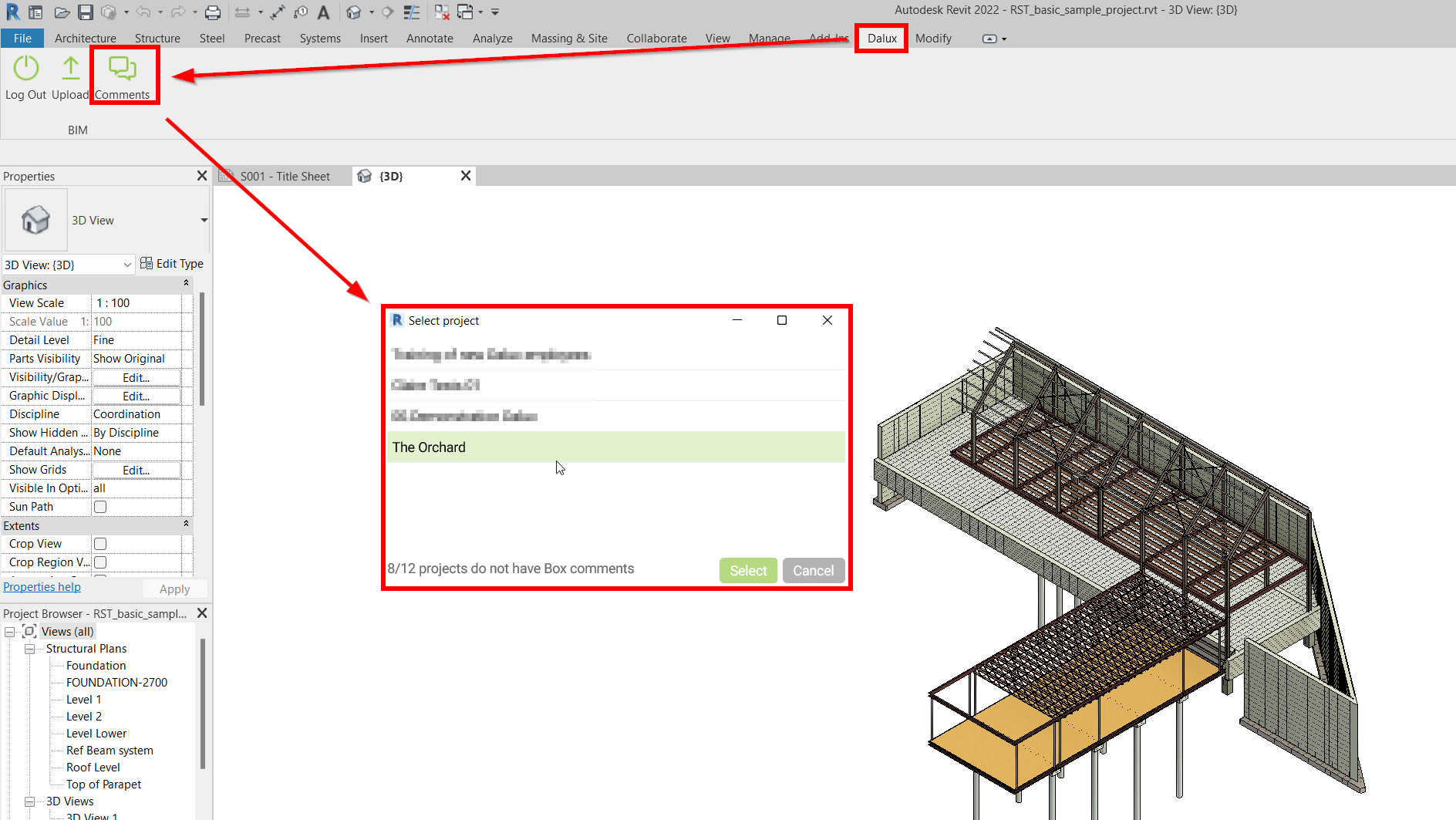

In Commenti puoi selezionare per quali dei tuoi progetti vuoi visualizzare, aggiornare o creare commenti:

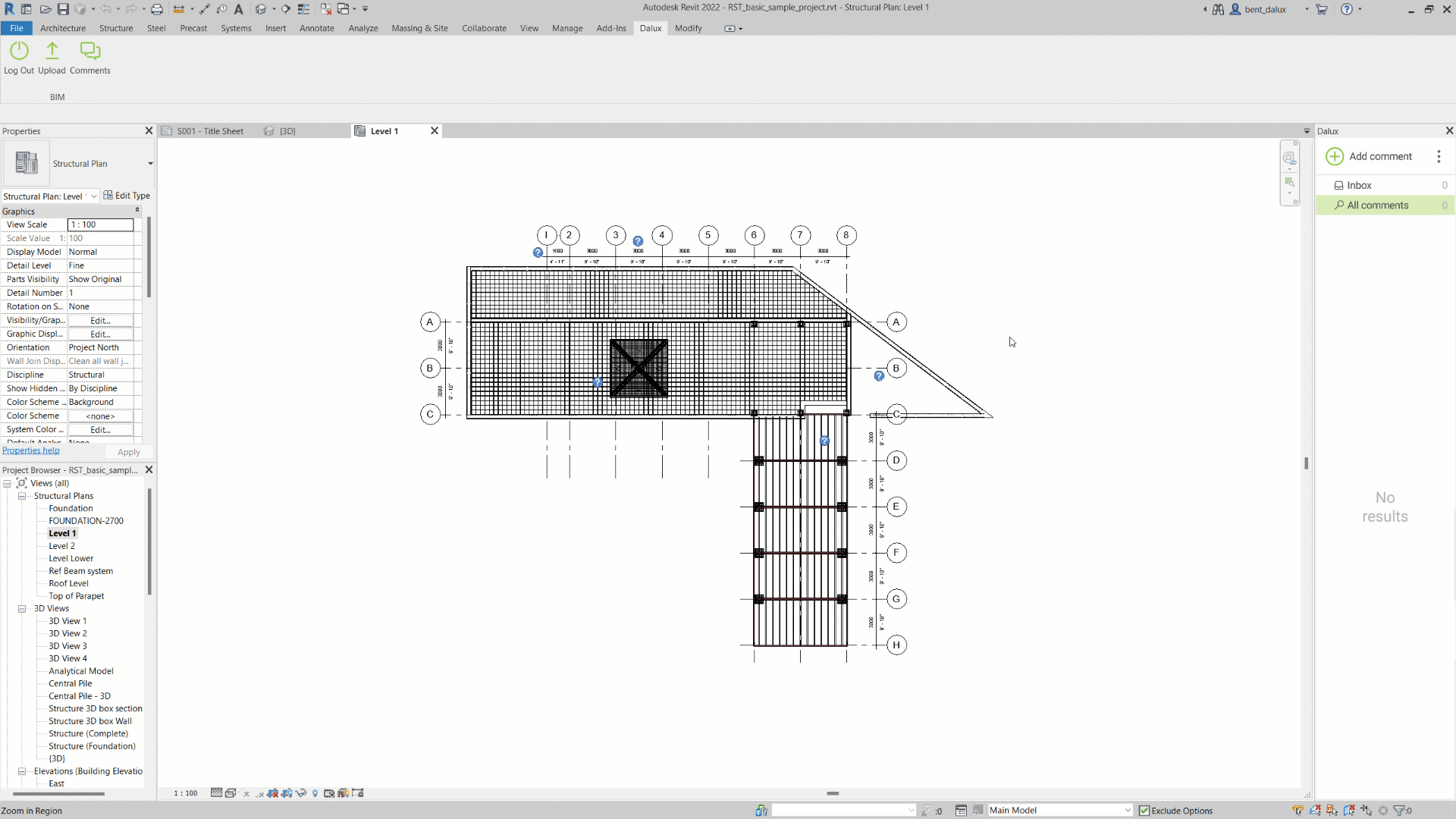

Una volta selezionato il tuo progetto, una colonna di menu apparirà sul lato destro della finestra.
Per aggiungere un commento, seleziona Aggiungi commento e crea un nuovo commento proprio come faresti direttamente in Dalux, scegliendo un tipo, il canale di comunicazione, la responsabilità e altre informazioni:

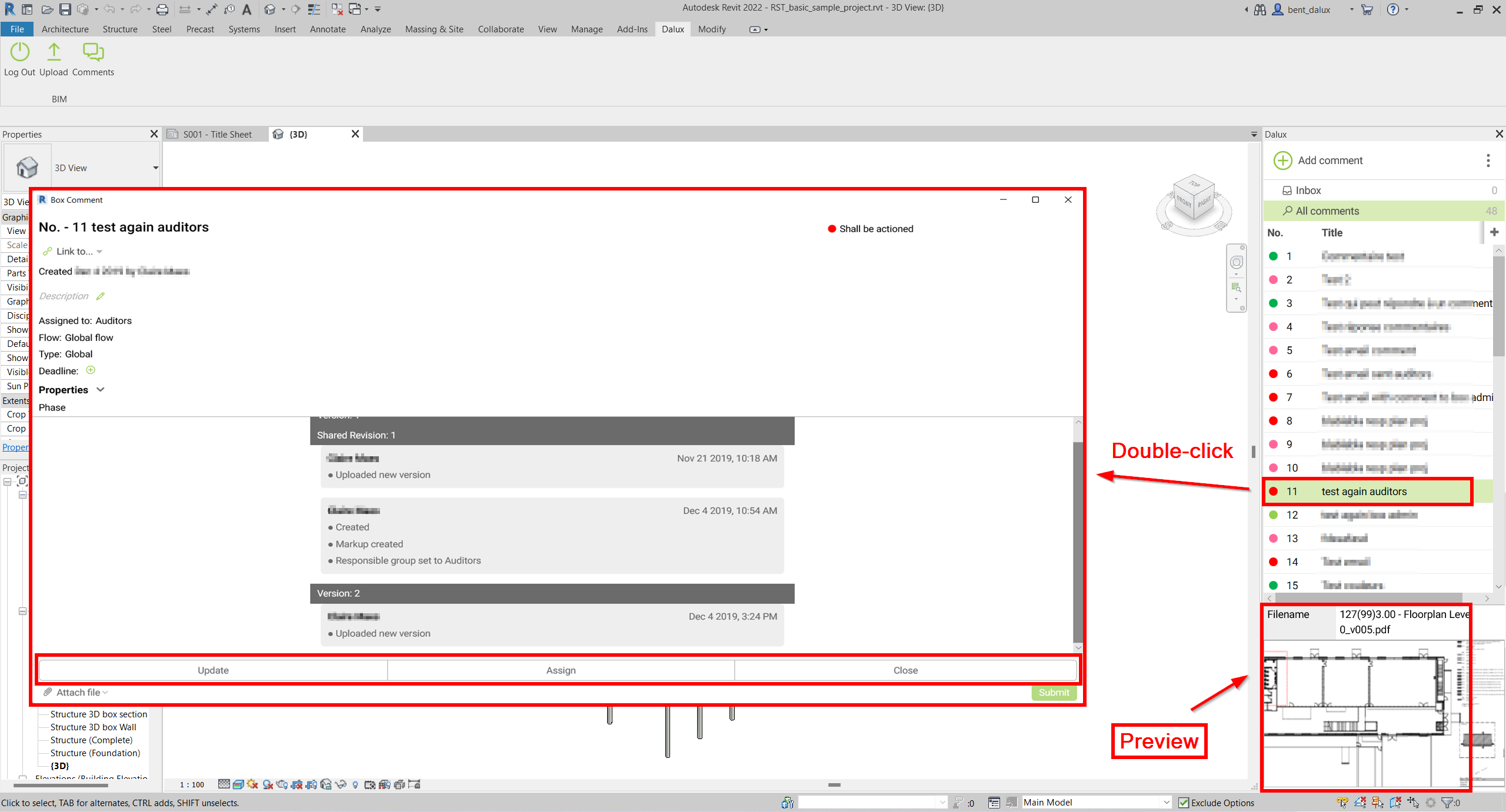

Per visualizzare i commenti esistenti, puoi scegliere una cartella e selezionare la voce. Vedrai un'anteprima dello snapshot con righe rosse in fondo alla finestra. Per aprire il commento a schermo intero e visualizzare tutte le informazioni relative allo snapshot, basta fare doppio clic sul commento.
In questa finestra puoi anche modificare o rispondere a quel commento, e persino chiuderlo se il problema è risolto e hai i diritti necessari.
Integrazione convalida modello
Il plugin Revit si integra anche con la funzione Convalida del modello di Dalux. Utilizzando questa integrazione, puoi facilmente apportare modifiche al tuo modello Revit basandoti su controlli di conflitto o controlli sui metadati di Dalux.

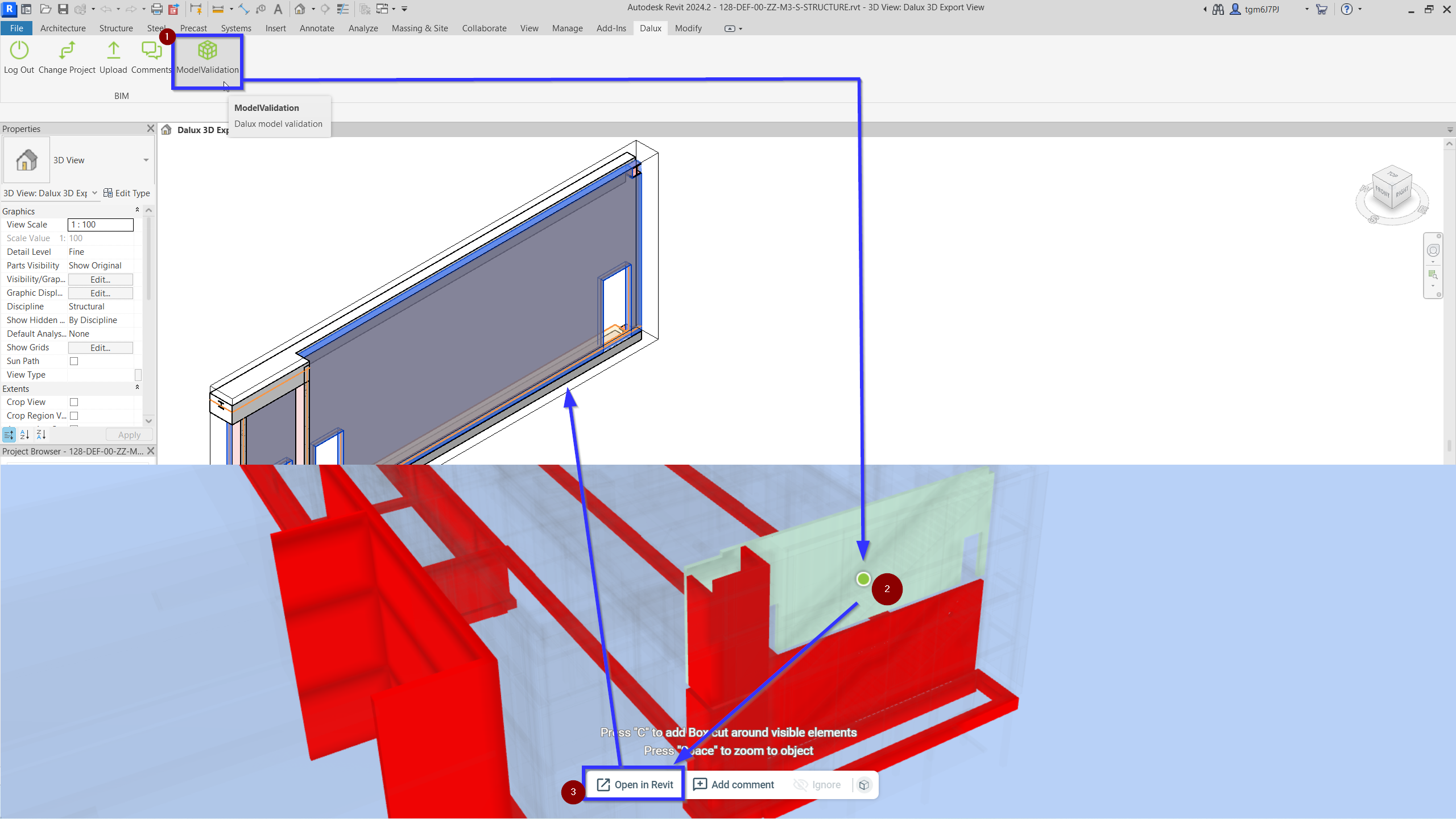

Per fare ciò, apri Revit e apri il file Revit che corrisponde al modello nel tuo progetto Dalux. Poi clicca Model Validation, che apre un'istanza di Dalux Desktop 'solo convalidazione del modello' dove puoi eseguire i controlli di conflitto.
Da qui puoi eseguire controlli di conflitto per vedere dove sorgono problemi, e poi fare clic su Apri in Revit in Dalux, sotto Model Validation (solo app desktop). Questo aprirà Revit e andrà direttamente all'ubicazione dell'oggetto selezionato in Revit:
Con l'oggetto selezionato e le informazioni dal controllo di conflitto, puoi correggere gli errori nel modello/metadati.
