In questo articolo, tratteremo come impostare e utilizzare i controlli delle proprietà per la convalida dei metadati.
Lo scopo della convalida dei metadati è garantire che i requisiti delle proprietà dei modelli BIM siano soddisfatti. Questi potrebbero essere i requisiti in un BEP (BIM Execution Plan) o DDP (Digital Delivery Plan), oppure uno scopo specifico, come un computo metrico.
Come configurare i controlli di proprietà
Per saperne di più
Questa funzionalità richiede competenze sulla funzionalità di convalida del modello. Per saperne di più, leggi il nostro articolo su Come eseguire i controlli nella convalida del modello.
Crea regole di proprietà
Le regole di proprietà sono insiemi di regole applicati agli oggetti per verificare se le informazioni sono state aggiunte e se i requisiti del progetto sono soddisfatti.
Queste regole di proprietà sono impostate indipendentemente da discipline o gruppi di oggetti, quindi puoi utilizzarle in tutte le discipline.
Crea una nuova regola di proprietà andando su:
Design
Seleziona un edificio
Model Validation
Aggiungi
Proprietà delle regole
Aggiungi

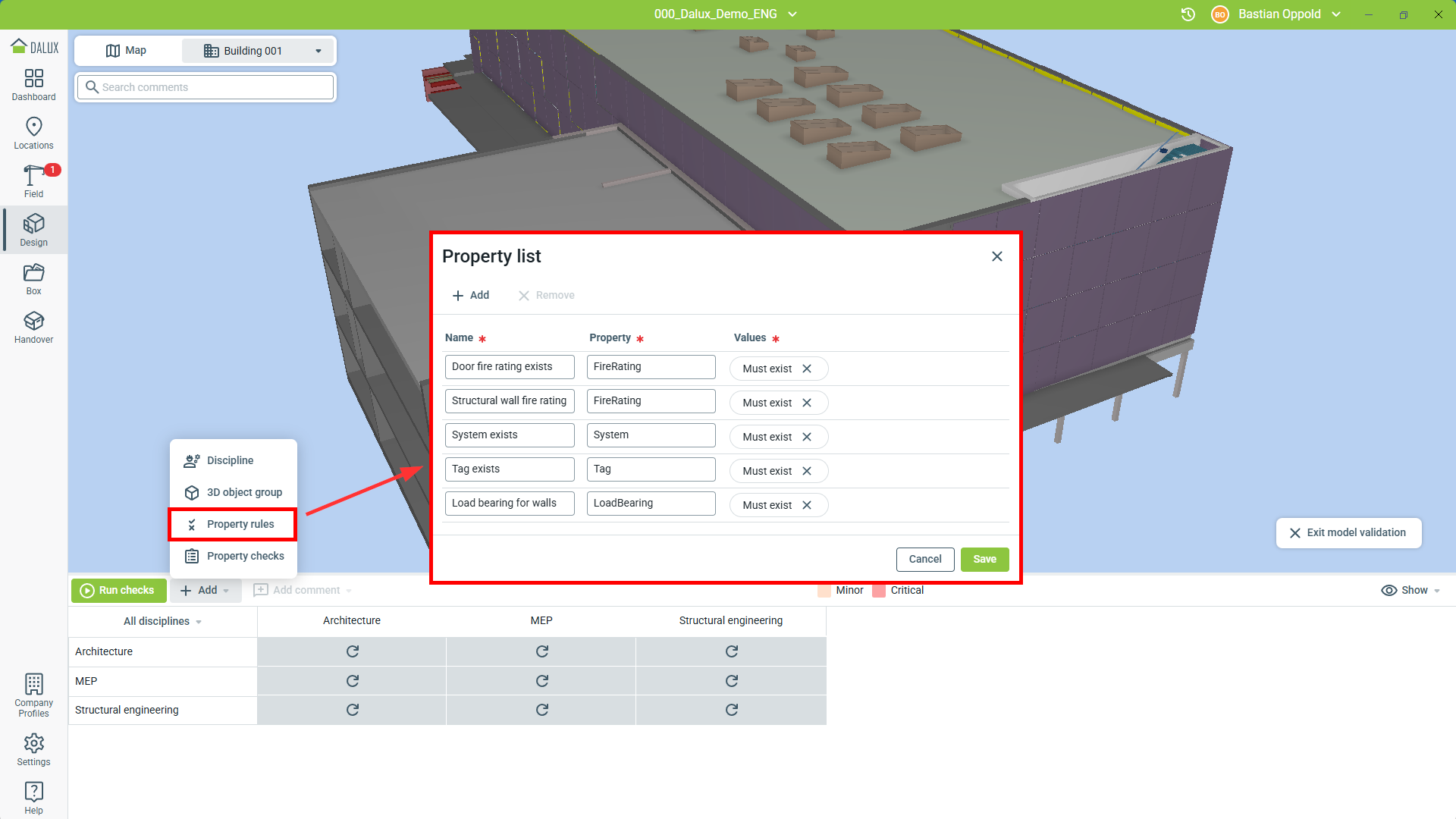

Quindi, digita il nome della regola di proprietà, scegli la proprietà che dovrebbe soddisfare requisiti specifici e specifica quali requisiti esatti la proprietà dovrebbe soddisfare. Per questi requisiti, puoi scegliere tra i seguenti valori:
- Deve esistere: Deve esistere un valore per la proprietà.
- Uguale (Testo): Il valore della proprietà deve essere una stringa di testo che è esattamente uguale a quanto scritto qui
- Uguale (Numerico): Il valore della proprietà deve essere uguale a questo numero.
- Maggiore o uguale: Il valore della proprietà deve essere maggiore o uguale a questo numero.
- Minore o uguale: Il valore della proprietà deve essere inferiore o uguale a questo numero.
In questo esempio, le pareti del modello federato devono seguire il BEP, richiedendo che i metadati delle pareti strutturali includano i materiali utilizzati. In questo caso, impostiamo la proprietà su 'Materiale' e il valore su 'Deve esistere':
Crea controlli di proprietà
Permessi
La creazione dei controlli delle proprietà può essere effettuata da un amministratore di progetto, un responsabile della pianificazione del progetto o da un utente di un gruppo di utenti a cui è stato dato accesso a 'Design'.
Per creare controlli di proprietà, vai su
Design
Seleziona un edificio
Model Validation
Aggiungi
Controlli di proprietà.

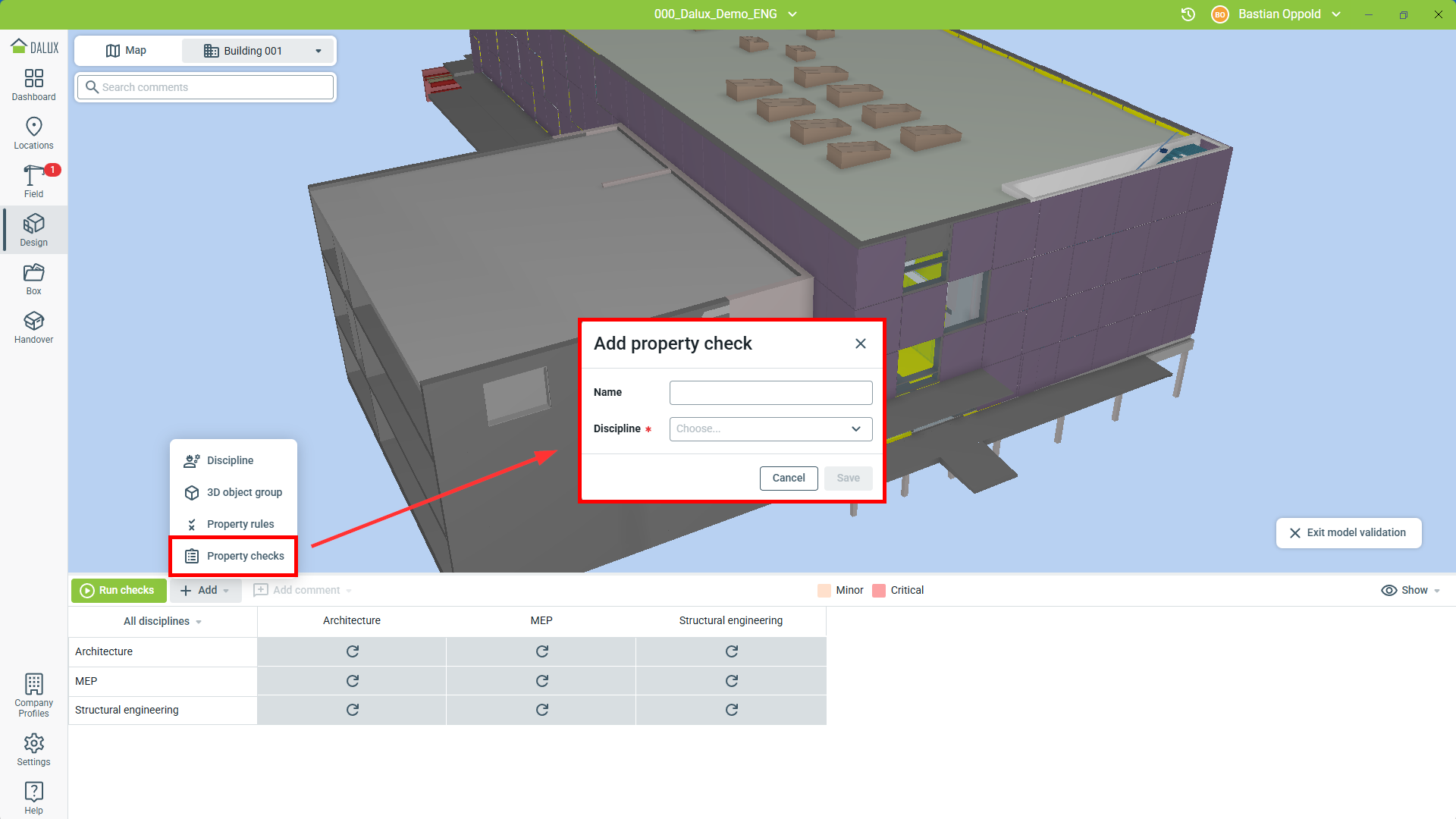

Da questa nuova finestra, puoi creare e progettare il controllo di proprietà. Assegnagli un nome e scegli la disciplina per cui dev'essere configurato.
Aggiungi controlli alle discipline
Dopo aver impostato le regole delle proprietà e i controlli delle proprietà, puoi applicarli ai tuoi gruppi di oggetti.
Per fare questo, apri la disciplina con il controllo di proprietà definito e fai clic su nella cella del gruppo di oggetti pertinente.

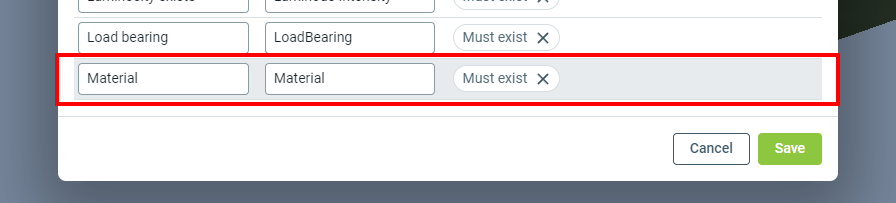

Seleziona ora tutte le regole di proprietà rilevanti per questo gruppo di oggetti. In questo esempio, le pareti dovrebbero essere fornite con informazioni sulle classificazioni antincendio, se sono portanti e sul loro materiale:
Fai clic su 'Salva' e il controllo delle proprietà è pronto per essere utilizzato nella convalida del modello per convalidare i metadati.
Convalida i metadati utilizzando i controlli di proprietà
Quando i controlli delle proprietà sono stati creati e impostati, possono essere utilizzati nella convalida del modello per convalidare i metadati per i quali sono stati impostati.
Per utilizzare i controlli della proprietà creati, vai su
Design
Seleziona un edificio
Model Validation.
Quindi seleziona l'edificio. Da qui, puoi eseguire tutti i controlli contemporaneamente o selezionare un controllo specifico della proprietà che desideri eseguire.
Il modello visualizzerà ora tutti gli oggetti nel modello che non sono conformi alle regole della proprietà. Riceverai anche una panoramica di tutte le violazioni per ulteriori indagini.

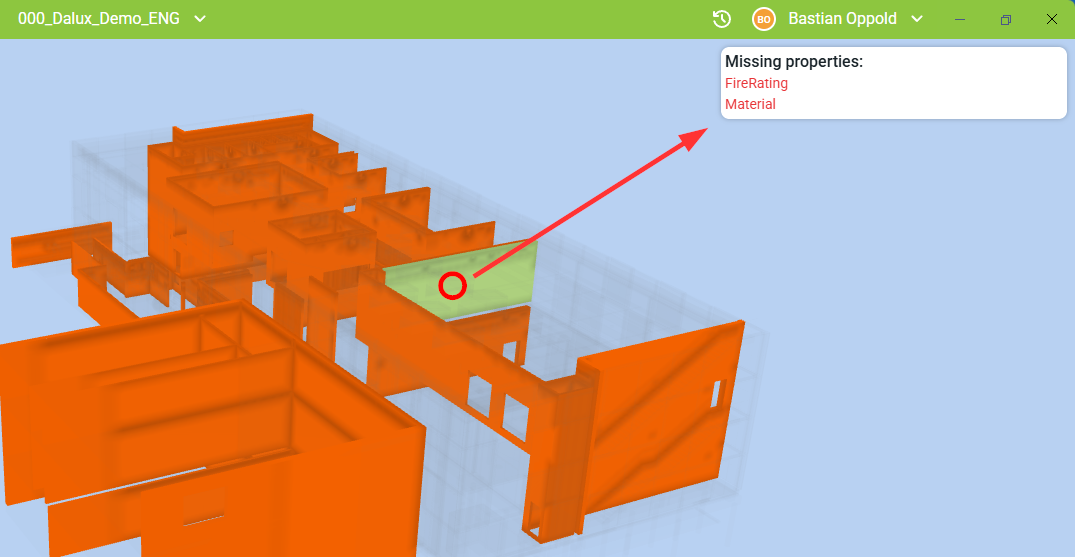

Selezionando uno degli oggetti verrà anche visualizzato quali proprietà mancanti ha:
Puoi quindi informare la persona interessata creando un commento o modificando le proprietà tu stesso nel software di modellazione. Per rendere tutto ciò ancora più facile, puoi anche utilizzare il plugin Dalux Revit.
Per saperne di più
Se i metadati devono essere forniti da stakeholder diversi dall'originatore, ad es. un consulente deve aggiungere le classificazioni di resistenza al fuoco al modello architettonico, considera l'utilizzo di File dati BIM.
Correggi i dati utilizzando il plugin Revit
Dopo aver individuato i metadati mancanti utilizzando i controlli della proprietà, puoi ora utilizzare il plugin Revit per aprire direttamente Revit all'oggetto rilevante che deve essere modificato.
Per saperne di più
Se devi prima scaricare il plugin Revit, leggi il nostro articolo su come configurarlo: Come configurare il plugin Revit

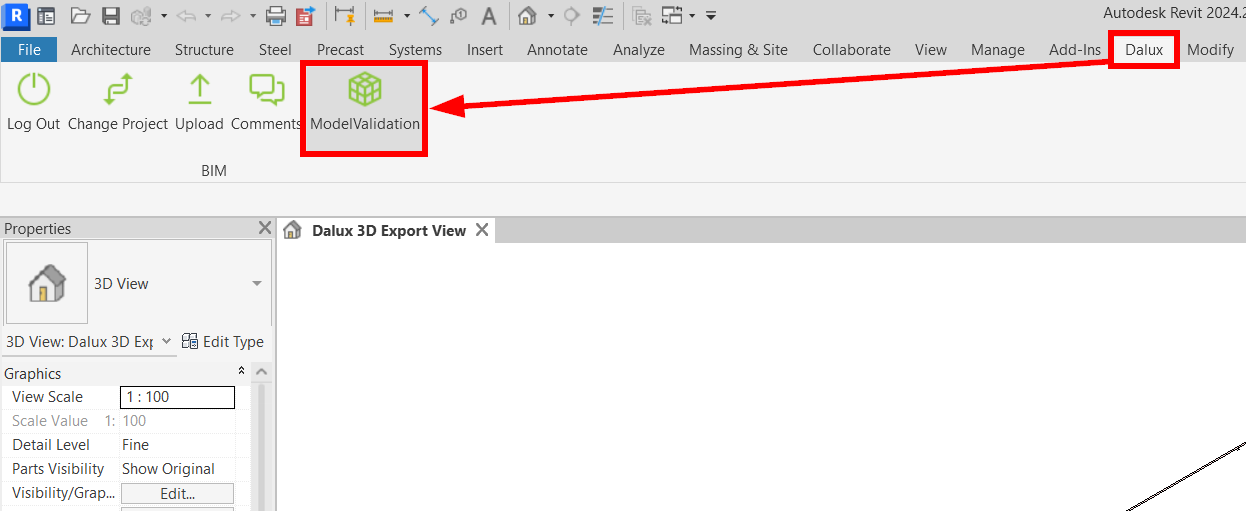

Per prima cosa, avvia Revit e carica il modello. Quindi vai alla scheda 'Dalux' e apri Dalux utilizzando il pulsante Model Validation:
Con Dalux aperto, seleziona l'edificio e il file corretti, quindi seleziona lo scopo dei metadati, come descritto in precedenza nell'articolo.

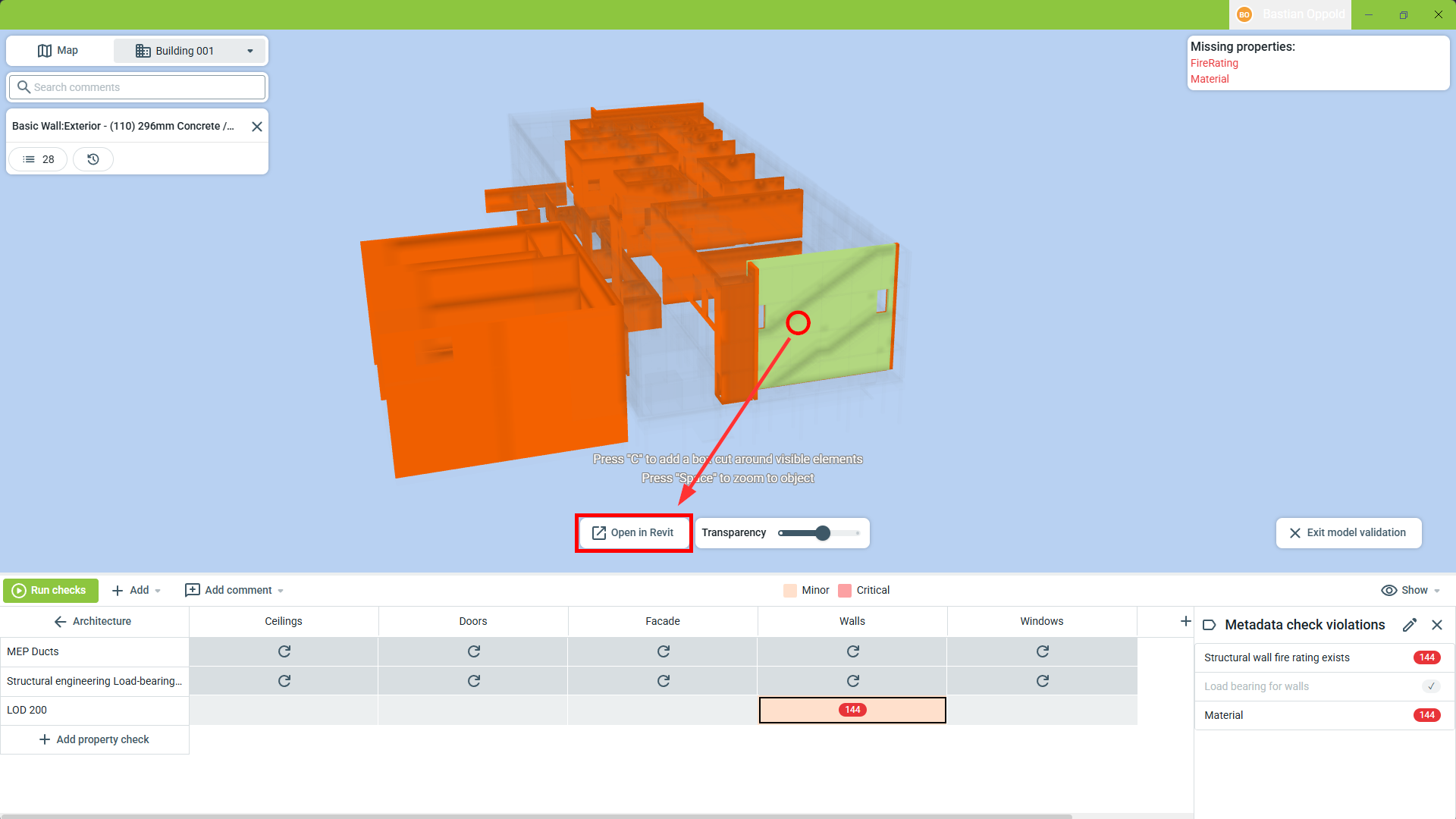

Ora, seleziona l'oggetto evidenziato in Dalux che desideri modificare e fai clic su Apri in Revit:

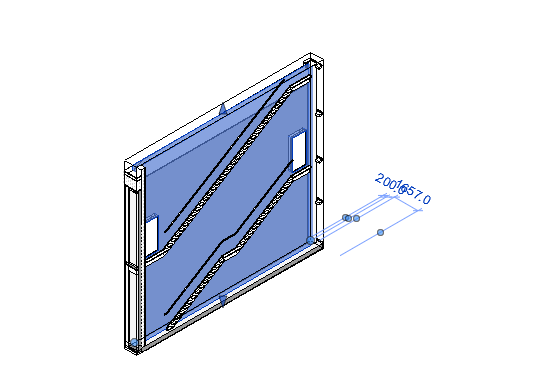

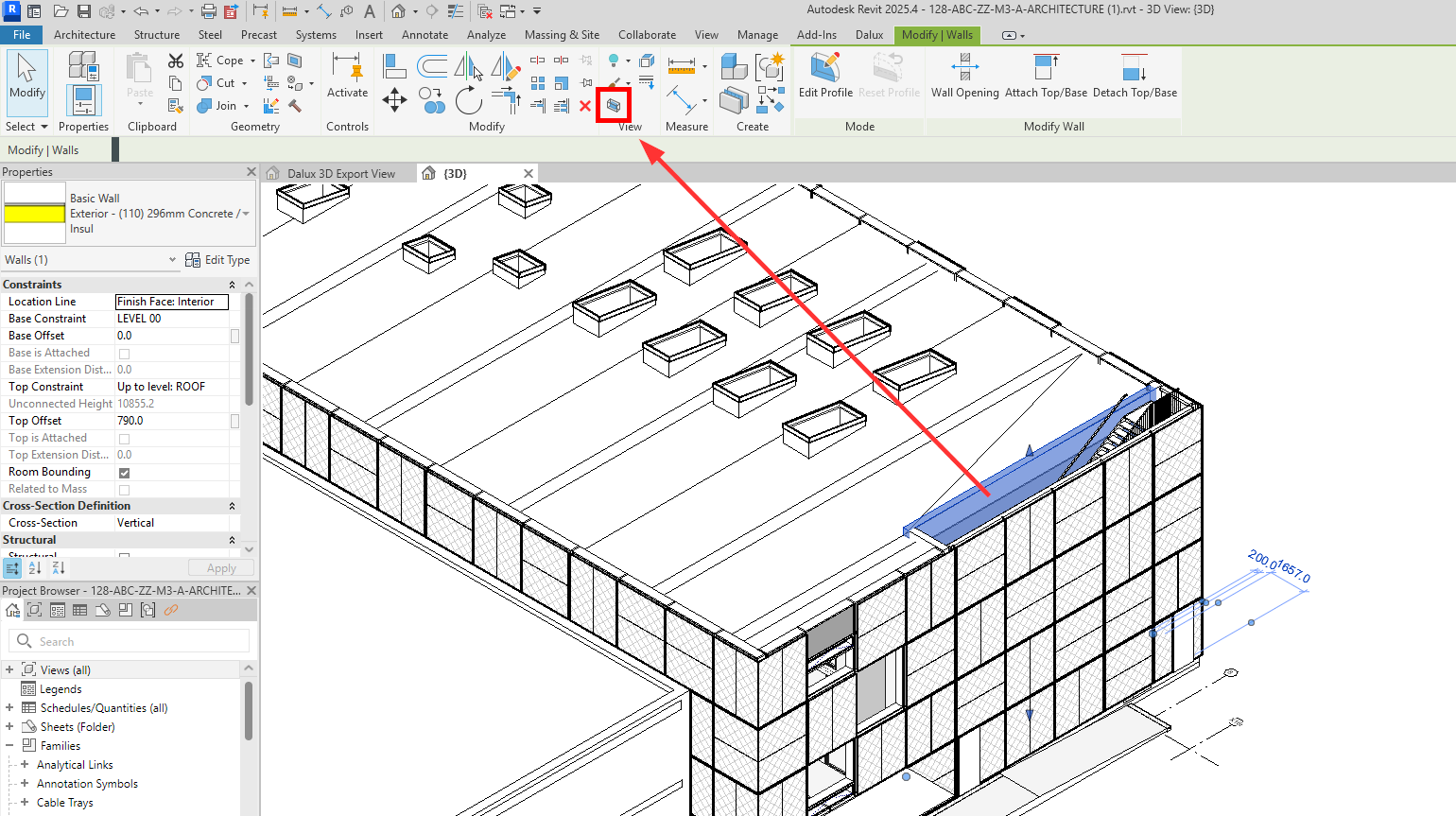

Questo selezionerà l'oggetto in Revit (funziona sia in 2D che in 3D) e potrai quindi modificarlo:
Per rendere più facile vedere l'oggetto stesso, puoi utilizzare la funzione Selection Box:
Questo processo può essere ripetuto per tanti elementi/oggetti quanti ne vuoi modificare.
