Questo articolo spiega come creare zone sulla cartina, aree e strutture in un progetto InfraField.
Usa le zone per dividere il progetto in segmenti più piccoli con proprietà specifiche o per poter applicare filtri. Si consiglia di creare zone dall'inizio, ma aggiungere zone in seguito aggiornerà automaticamente le registrazioni già posizionate.
Le zone create nella vista mappa saranno automaticamente visualizzate sopra tutti i livelli mappa.
Devi prima creare un'area o una struttura per aggiungervi le zone. Se hai caricato uno o più file di tracciato, puoi usarli per creare automaticamente zone lungo le linee centrali.
Permessi
Per creare zone, devi essere un amministratore del progetto, un responsabile della pianificazione del progetto, o parte di un gruppo di utenti personalizzato con permessi di modifica per le Posizioni.
Come impostare zone

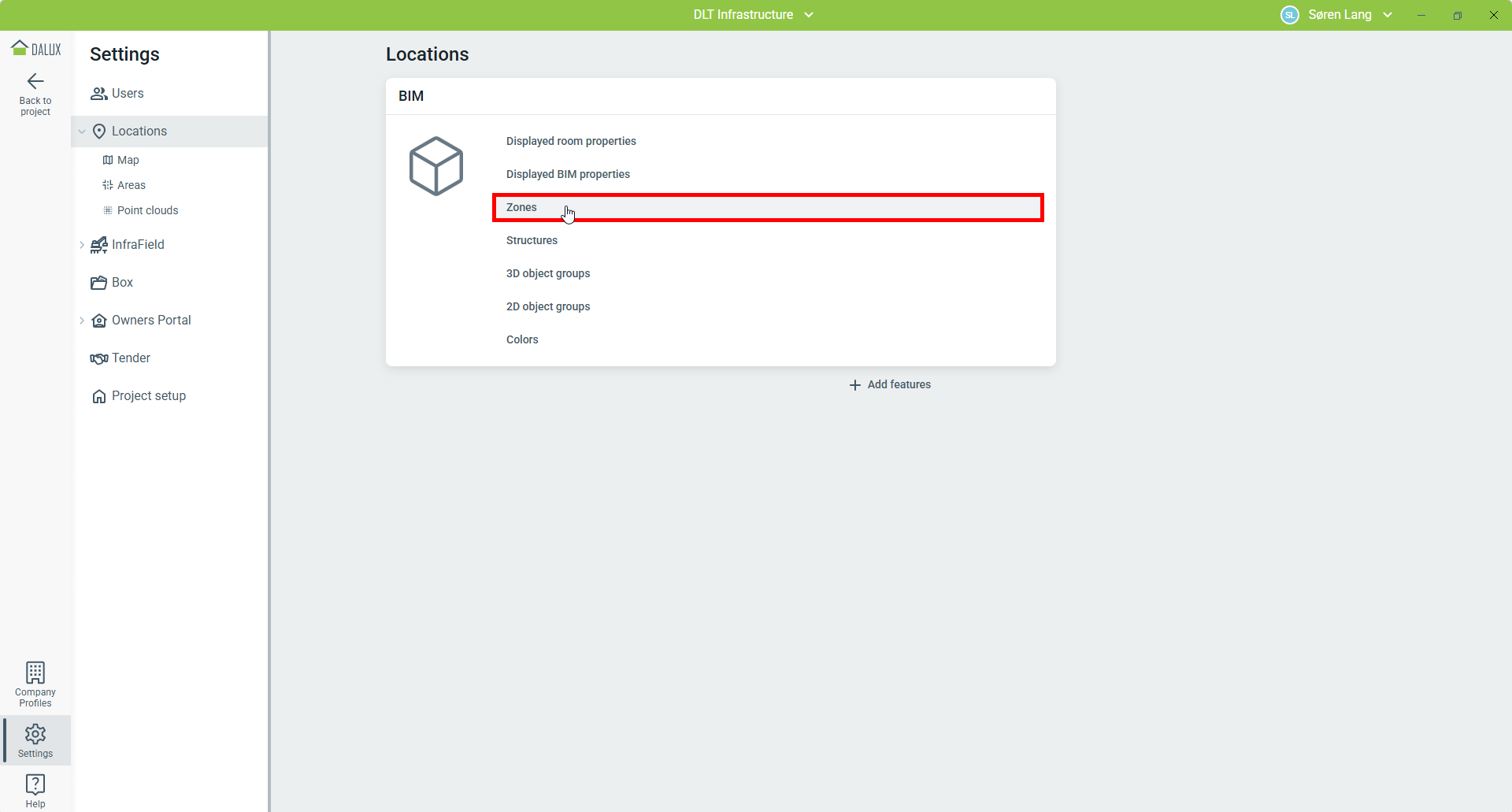

Per creare zone nel progetto, vai su Impostazioni
Posizioni
'Zone'.

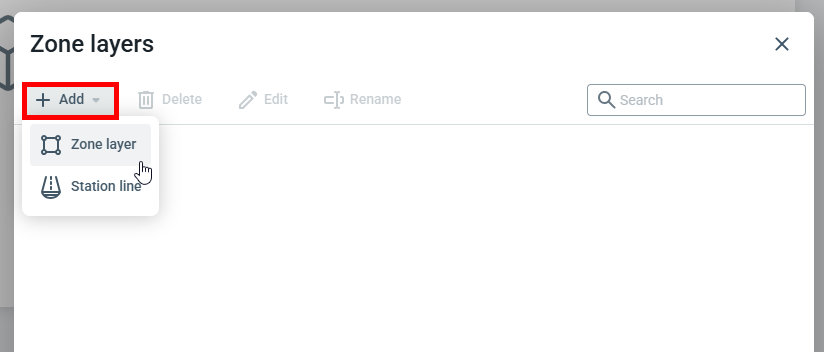

Quando clicchi Aggiungi, ci sono due modi per creare livelli di zona:
-
Livello di zona: Questa caratteristica ti permette di disegnare forme arbitrarie sulla cartina, aree e strutture che sono indipendenti l'una dall'altra. Le zone sono indipendenti l'una dall'altra.
-
Linea ferroviaria: Questo ti permette di creare zone che seguono un allineamento con una larghezza fissa.
Come impostare livelli di zona

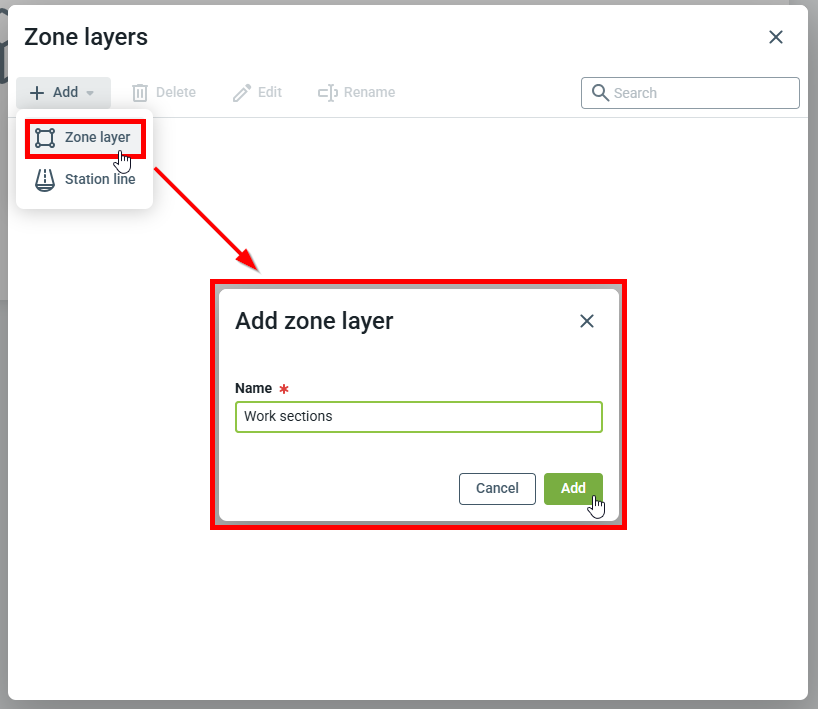

Per creare un nuovo livello di zona e le zone nel livello, clicca su Livello di zona.
Digita un nome per il livello di zona e fai clic su 'Aggiungere'. Il livello di zona viene visualizzato nella vista elenco.

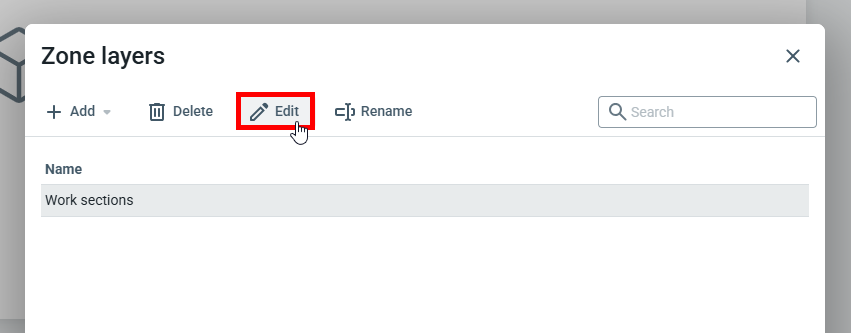

Fare doppio clic sul nome della zona o selezionalo e clicca Modifica.

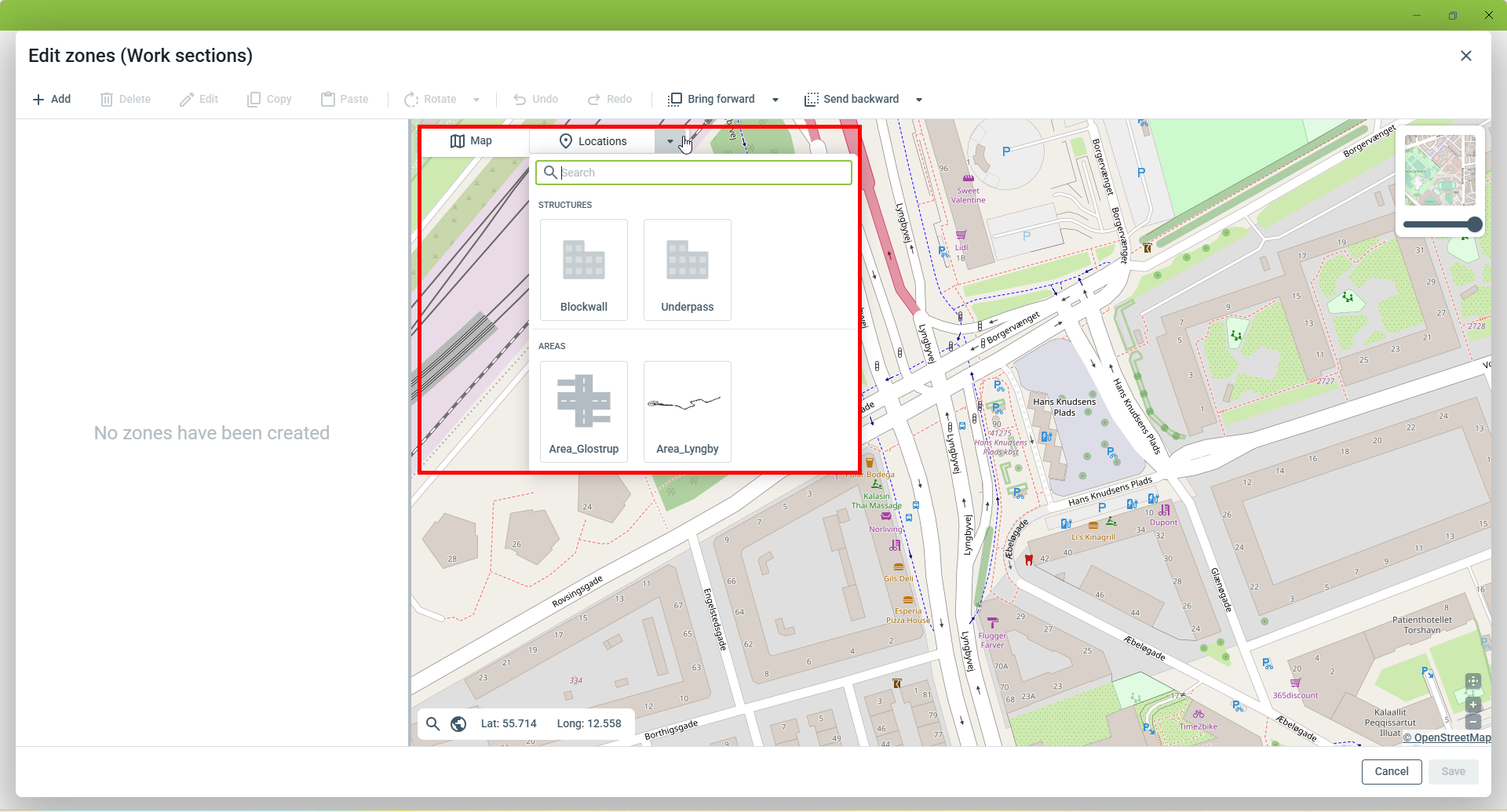

Devi selezionare dove aggiungere le zone. Scegli tra 'Cartina', 'Area' o 'Struttura' da Posizioni.
- Le zone aggiunte alle aree possono anche essere visualizzate sulla mappa.
- Le zone create su una struttura possono essere visualizzate solo all'interno di quella struttura e NON sulla mappa, aree o un'altra struttura.
- Le zone aggiunte alla mappa e alle aree possono avere lo stesso nome e sono considerate la stessa zona.
- Le zone aggiunte a una struttura possono avere lo stesso nome all'interno della struttura e saranno considerate la stessa zona attraverso i livelli. Non può condividere un nome con una zona della cartina/area o di un'altra struttura.
Per saperne di più
Se vuoi saperne di più sulle zone, puoi leggere questo articolo: Zone e livelli di zona.
Come impostare linee ferroviarie
Per generare zone basate su linee ferroviarie, è necessario avere almeno un file di tracciato. Leggi questo articolo per scoprire come aggiungere file di allineamento ai progetti: Come configurare gli Allineamenti

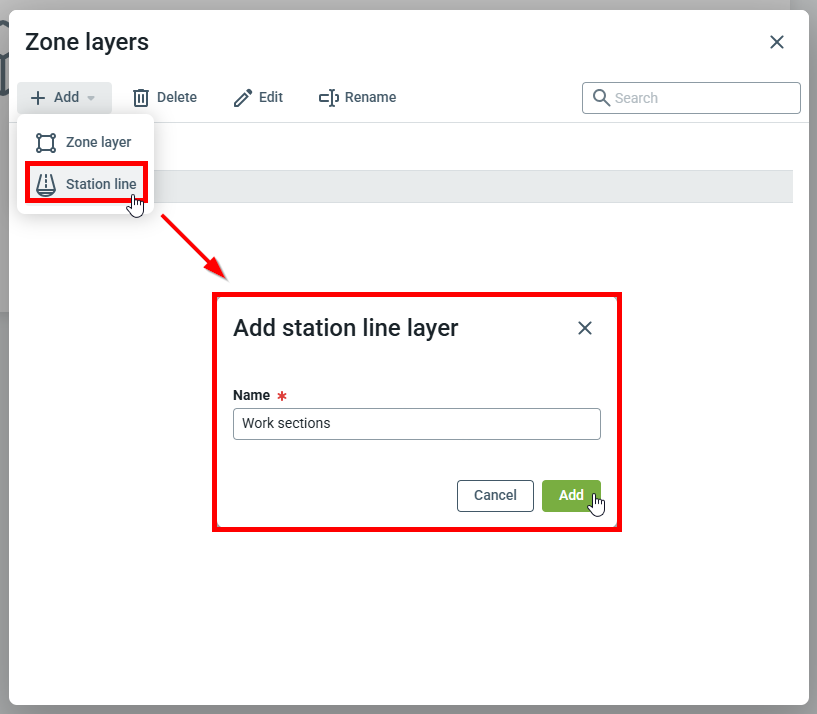

Per generare nuove zone utilizzando linee ferroviarie, vai a:
Impostazioni
Posizioni
Zone
Aggiungere
'Linea ferroviaria'.
Digita un nome e fai clic su 'Aggiungere'.

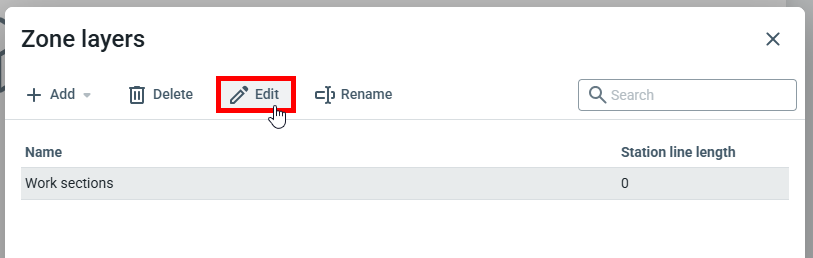

Fai doppio clic o seleziona il livello di zona e fai clic su Modifica per aprirlo e iniziare a generare zone al suo interno.

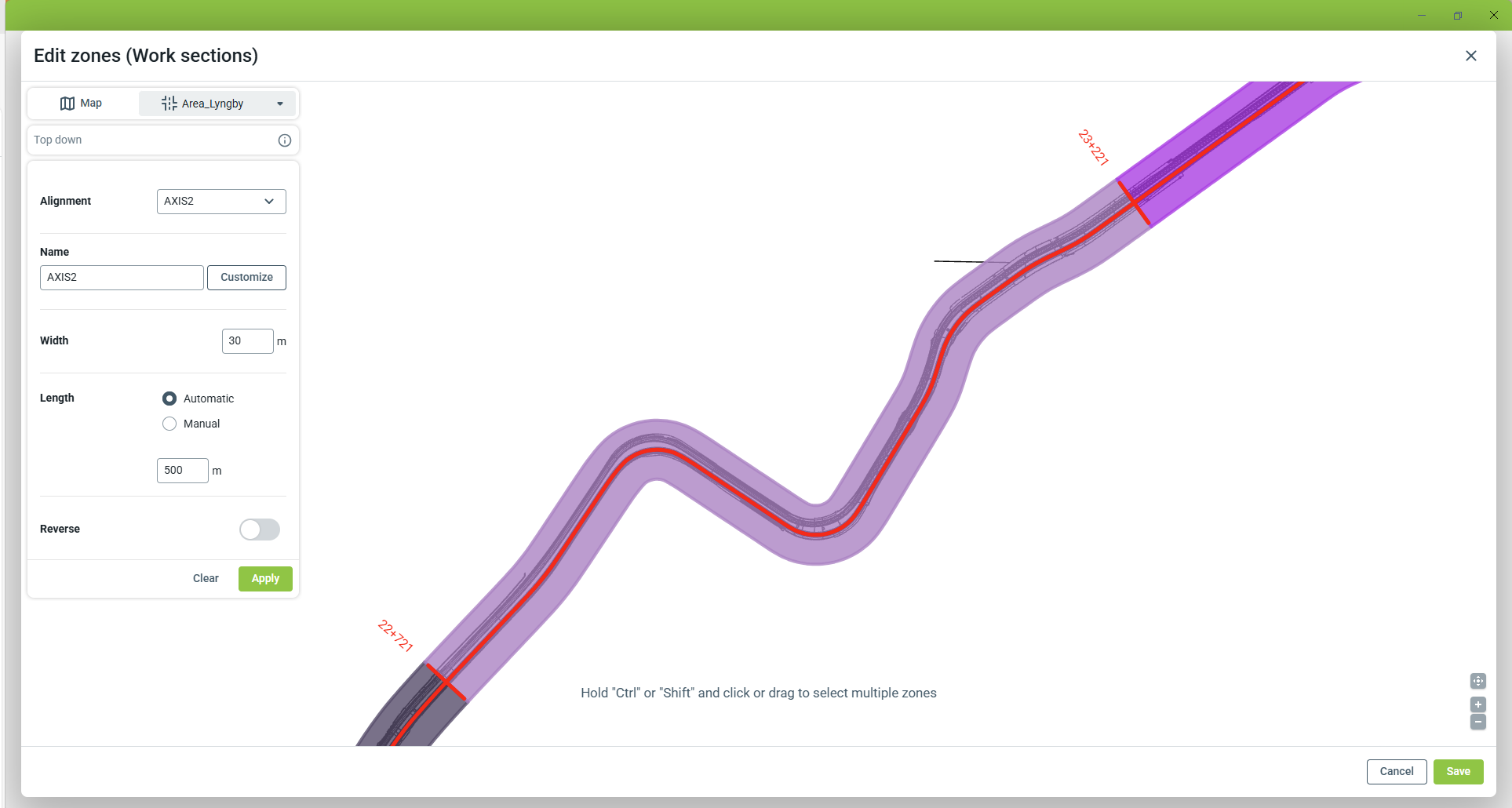

Seleziona la vista mappa o un'area con un disegno.
- Tracciato: Seleziona una riga da un file di tracciato.
-
Nome: Scegli un prefisso per nominare le zone. Le zone saranno denominate con il prefisso e l'inizio e la fine dell'incremento di stazione.
- Personalizza: Inserisci un prefisso + un valore iniziale e gli intervalli
- Larghezza: Inserisci la larghezza totale per tutte le zone create.
-
Lunghezza:
- Automatico: Usa questa impostazione per creare automaticamente le zone lungo il tracciato con la stessa lunghezza (inserita sotto in metri).
- Manuale: Usa questo metodo per creare le zone manualmente in base a una stazione di partenza e a lunghezze selezionate manualmente
- Inverti: Seleziona da quale estremità dovrebbero essere generate le zone.
Fai clic su 'Applica' per vedere le zone generate. Fai clic su 'Salva' per salvare il tuo lavoro.
Aggiungi proprietà della zona

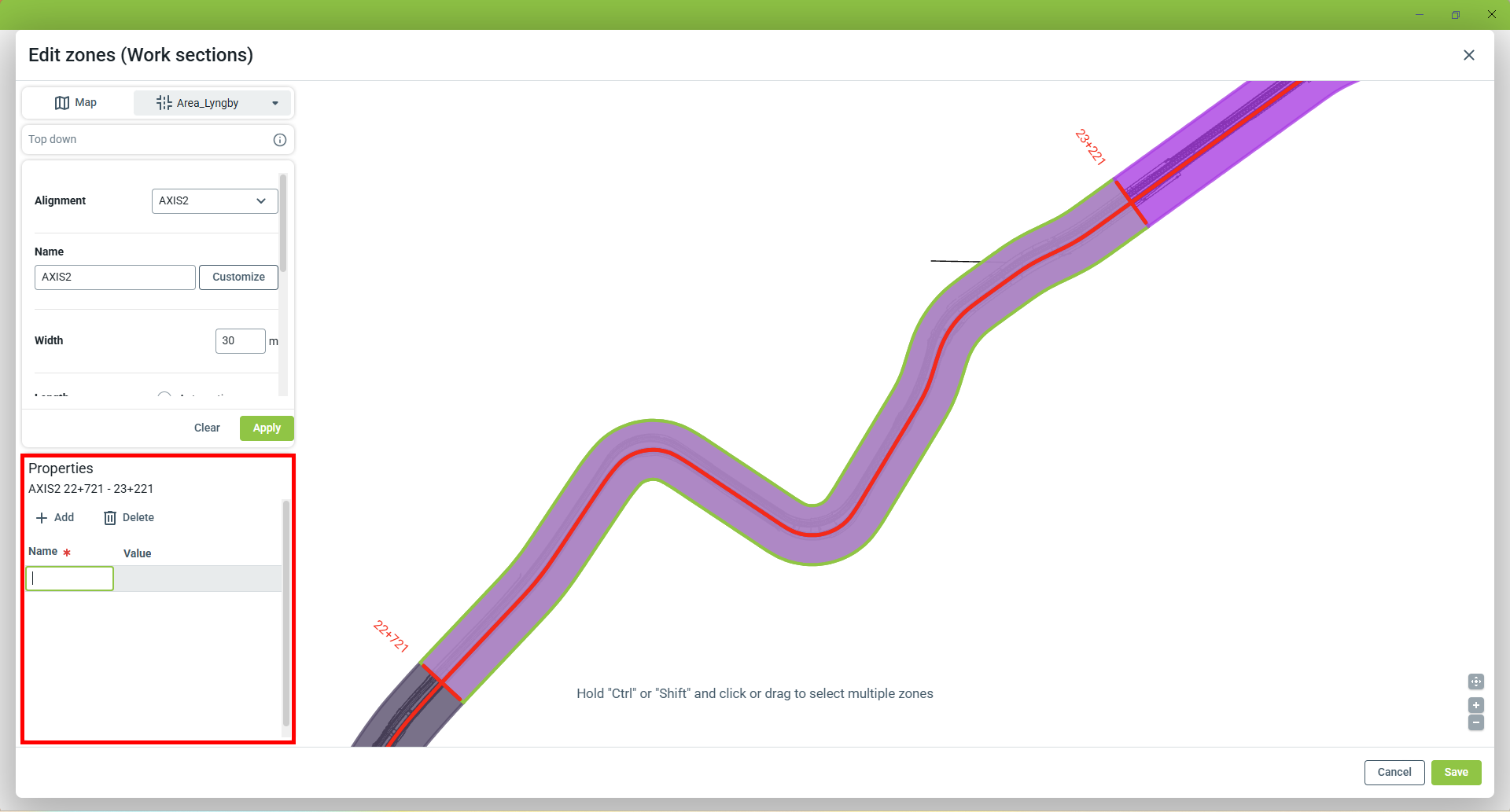

Le zone possono avere proprietà individuali a cui gli utenti possono accedere quando interagiscono con esse. Per aggiungere queste proprietà, fai clic sulla zona durante la modifica e compila 'Nome' e 'Valore' nella finestra di dialogo dedicata:

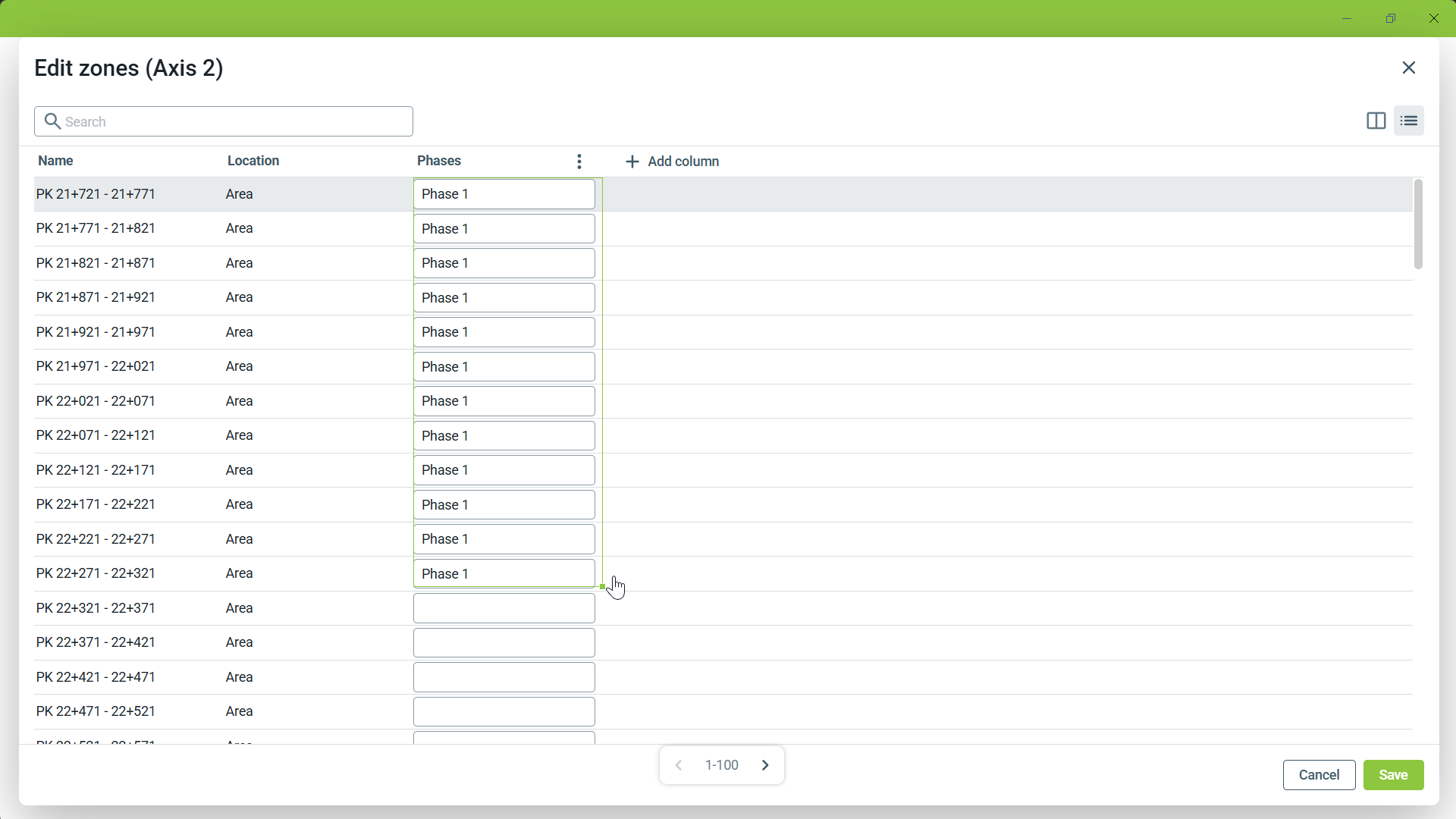

Se vuoi aggiungere valori in blocco, passa alla vista elenco cliccando . Aggiungi una nuova colonna per il tuo attributo, compila un valore e trascina verso il basso il box verde per tutte le zone che vuoi compilare:
Nota che la generazione di nuove zone sovrascriverà queste informazioni.
Per saperne di più
Se vuoi saperne di più sull'uso delle zone, puoi leggere questo articolo su come usare le zone sull'app desktop: Come usare le mappe in InfraField su desktop.
