Questo articolo tratta di come utilizzare i codici QR per zone, stanze o oggetti 3D. Questi codici QR possono essere usati in loco con Dalux Mobile per aprire rapidamente una posizione e vedere le diverse registrazioni in essa. I codici QR possono anche aprire un oggetto direttamente dal modello BIM.
Come configurare i codici QR per Posizioni
Permessi
L'attivazione e la generazione dei codici QR possono essere fatte solo da un amministratore del progetto o amministratore del campo. Ogni utente del progetto può scansionare e utilizzare i codici QR.
Attiva i codici QR per le Posizioni

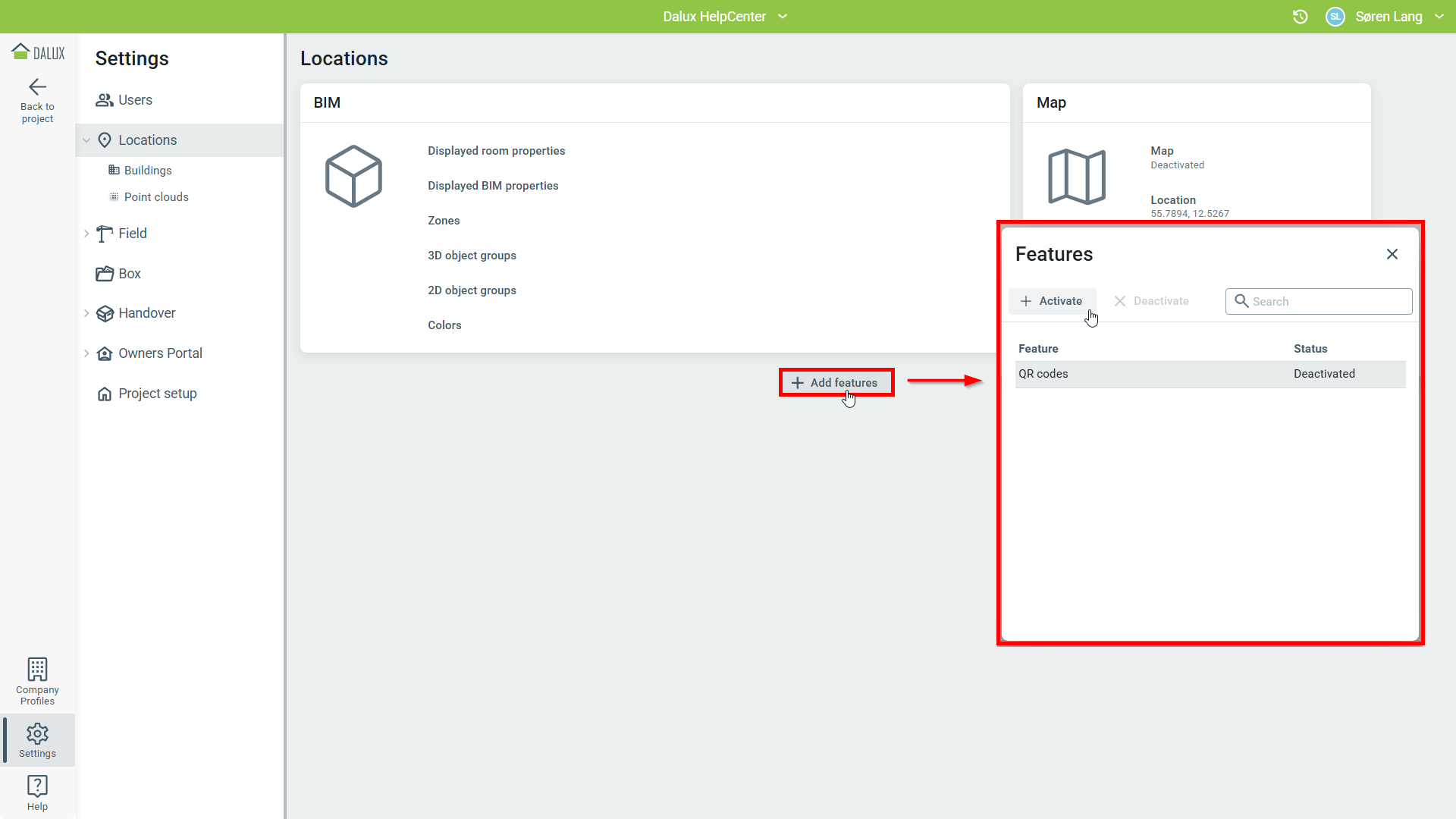

Per attivare i codici QR per Posizioni, vai a
Impostazioni
Posizioni
Aggiungi funzionalità
'Codici QR'
Attiva.
Come utilizzare i codici QR con le zone
Le zone in Dalux sono create e disegnate manualmente nelle varie ubicazioni del progetto. Quando si scansiona un codice QR generato da una zona, Dalux Mobile aprirà automaticamente la zona e visualizzerà tutte le registrazioni e informazioni salvate nella zona.
Per saperne di più
Se vuoi saperne di più sulle zone, puoi leggere questo articolo: Zone e livelli di zona.
I codici QR possono essere generati dalle zone create sugli edifici nel progetto.

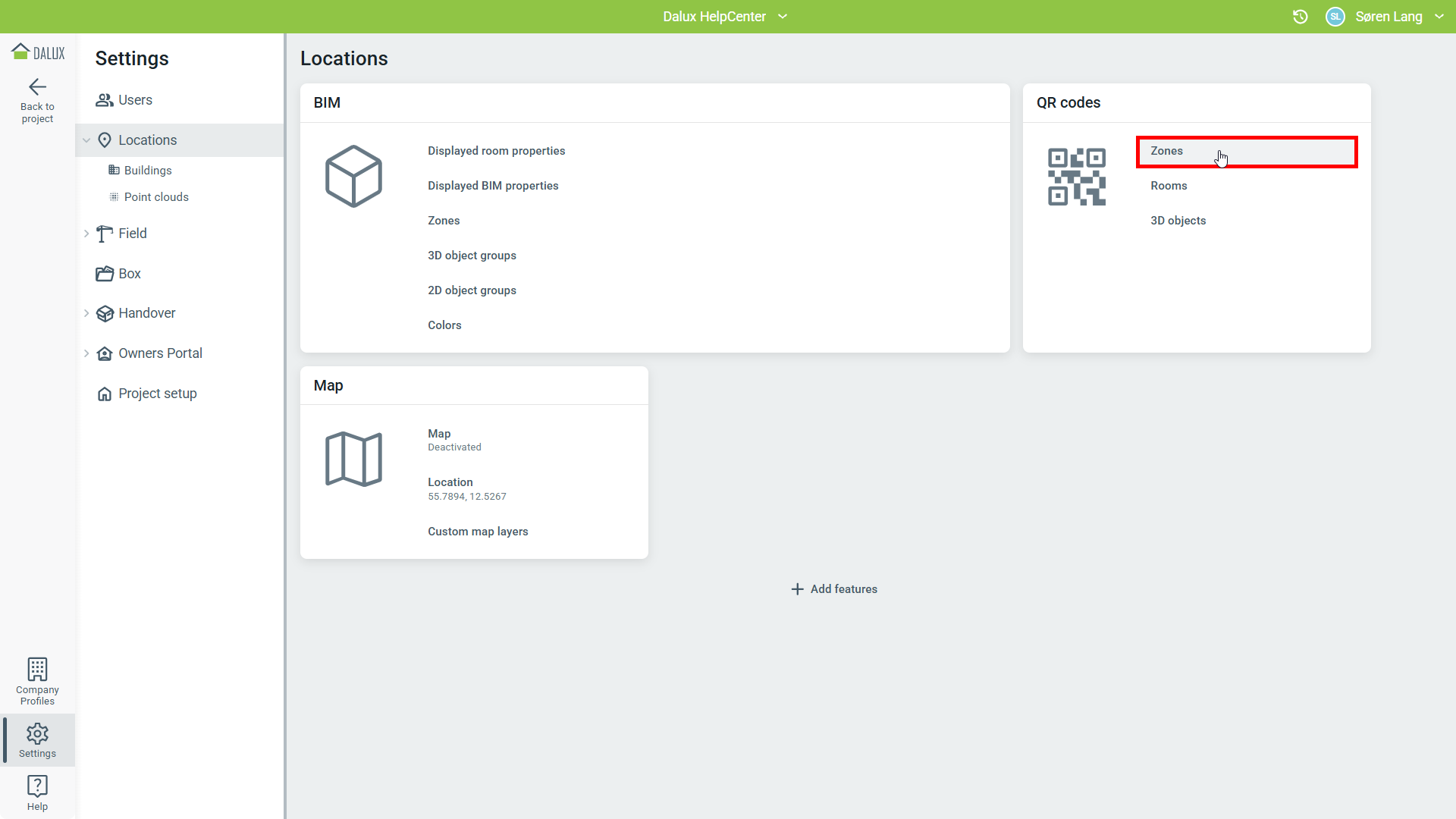

Per creare codici QR dalle zone vai a Impostazioni
Posizioni
Codici QR - 'Zone'.

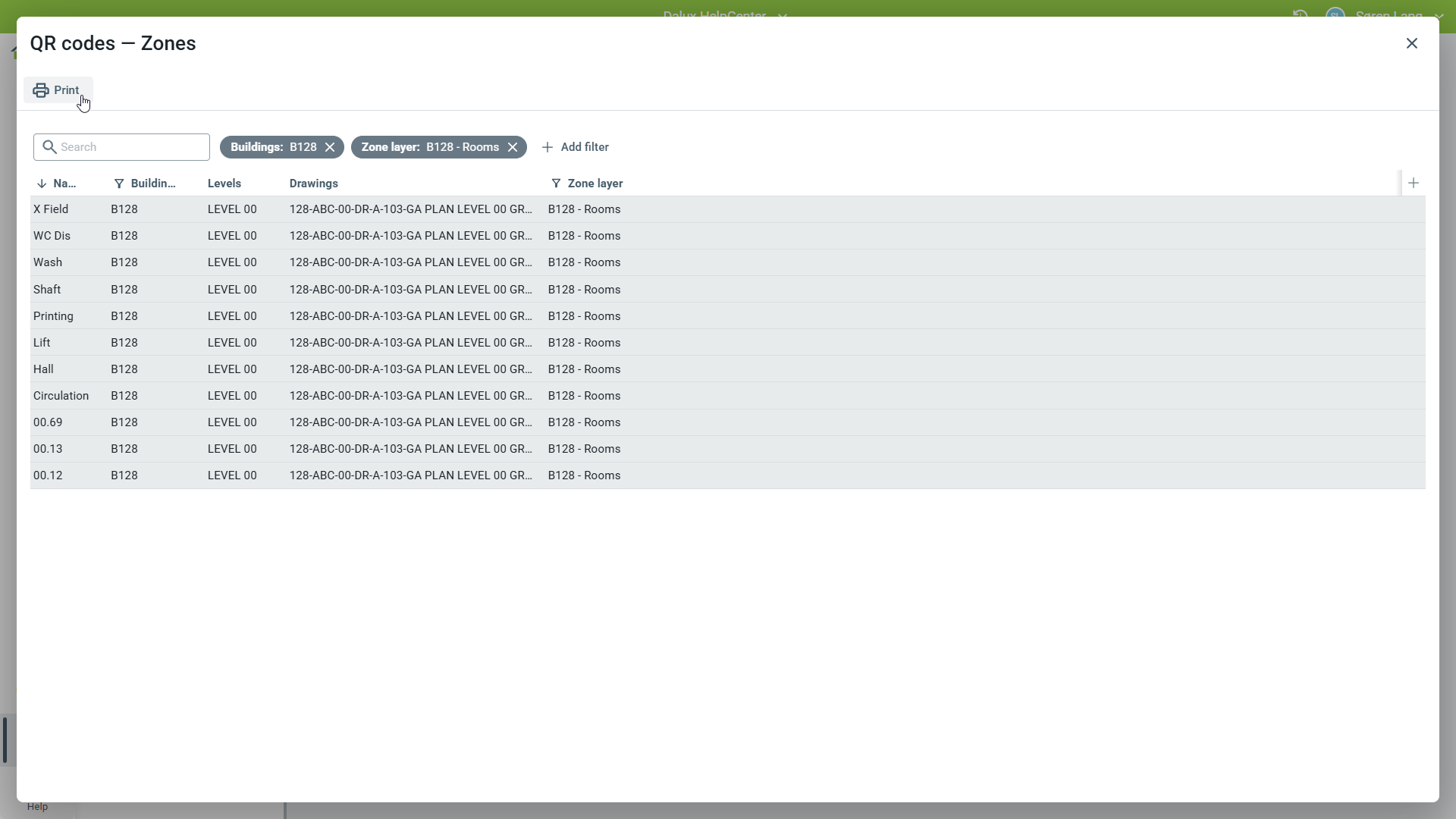

Si apre una nuova finestra, dove sono visualizzate tutte le zone nel progetto. Possono essere applicati filtri per trovare esattamente le zone necessarie. Si possono selezionare una o più zone.
Per generare i codici QR, seleziona una o più zone e clicca su Stampa.
Nota che se vuoi stampare solo i codici QR per le zone nel risultato filtrato, devi selezionarli dall'elenco, prima di cliccare su Stampa.

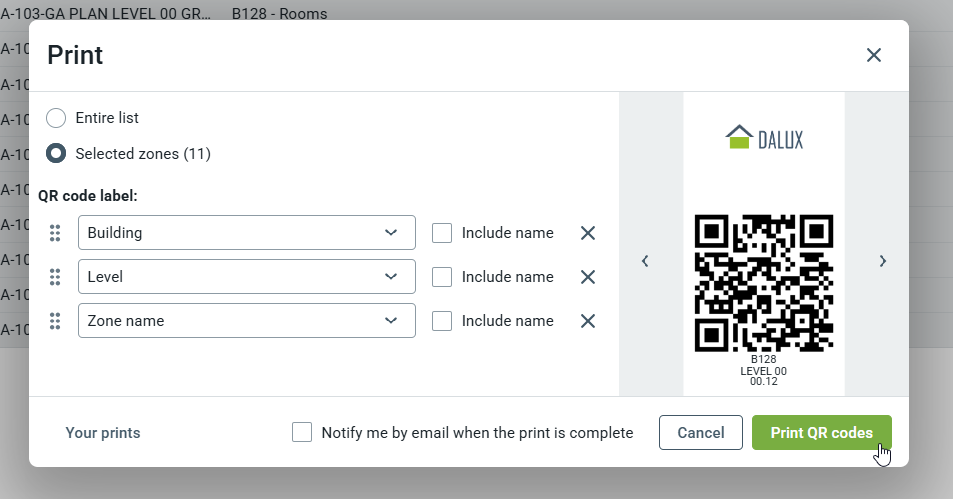

Questo aprirà una nuova finestra, dove è possibile personalizzare e visualizzare l'anteprima della stampa. È possibile impostare se includere le etichette per il nome della zona, il nome del livello, il nome dell'edificio e qualsiasi proprietà della zona personalizzata creata durante la creazione delle zone.
Nota che possono essere aggiunte solo tre etichette al codice QR.
Tutte le zone sul progetto possono essere stampate selezionando 'Elenco completo'.
Quando hai finito di personalizzare i codici QR, fai clic su 'Stampa codici QR' per generare un documento PDF con i codici QR.
Come utilizzare i codici QR con le stanze
Le stanze in Dalux sono importate automaticamente dal modello BIM se vengono utilizzate stanze nel modello.
I codici QR possono essere generati dalle stanze negli edifici nel progetto.
Quando viene scansionato un codice QR generato da una stanza, Dalux Mobile aprirà automaticamente la stanza e mostrerà tutte le registrazioni e le informazioni salvate nella stanza.
Per creare codici QR dalle stanze vai a Impostazioni
Posizioni
Codici QR - 'Stanze'.

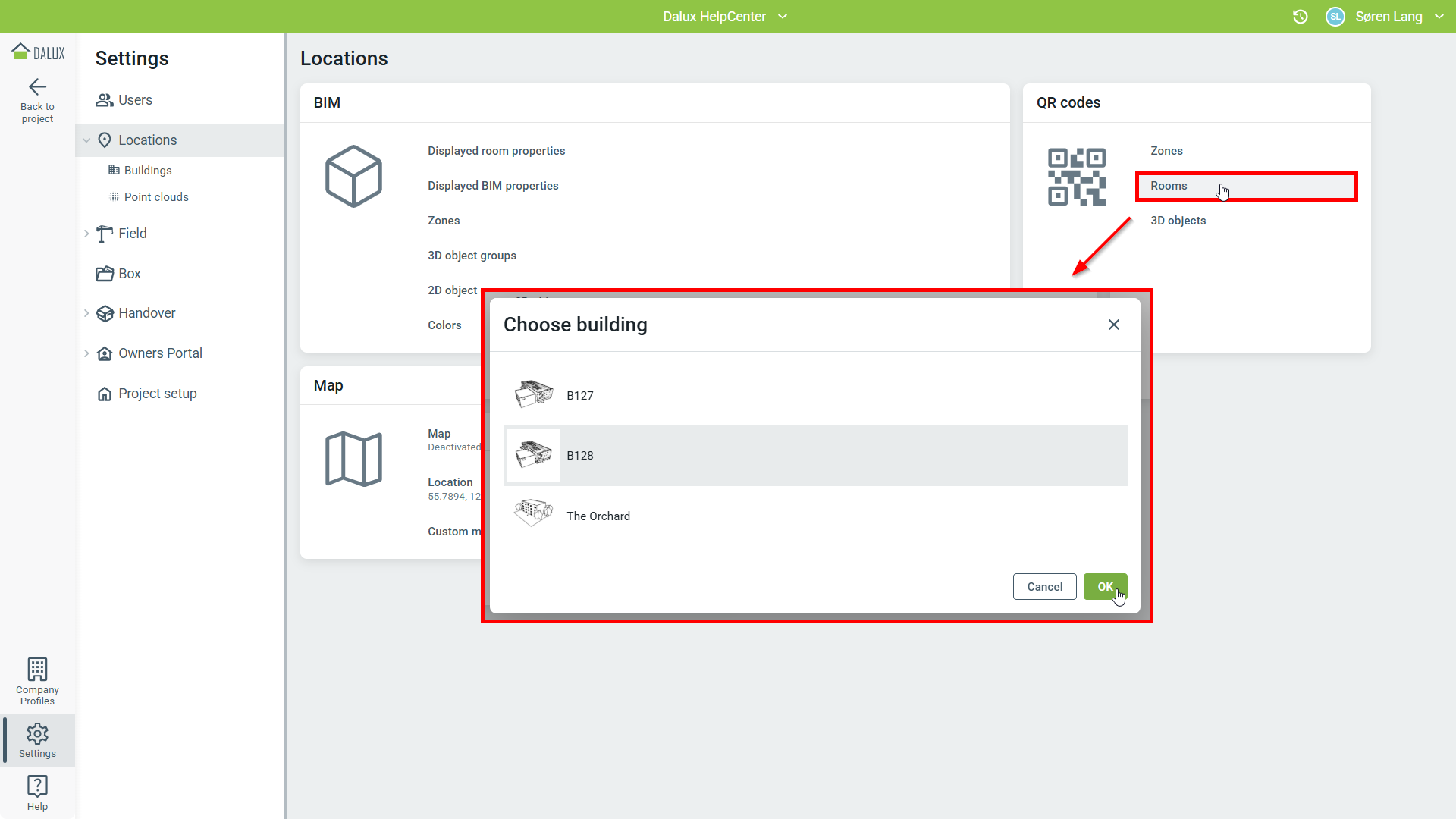

Se c'è più di un edificio sul progetto, seleziona l'edificio per cui desideri generare codici QR.

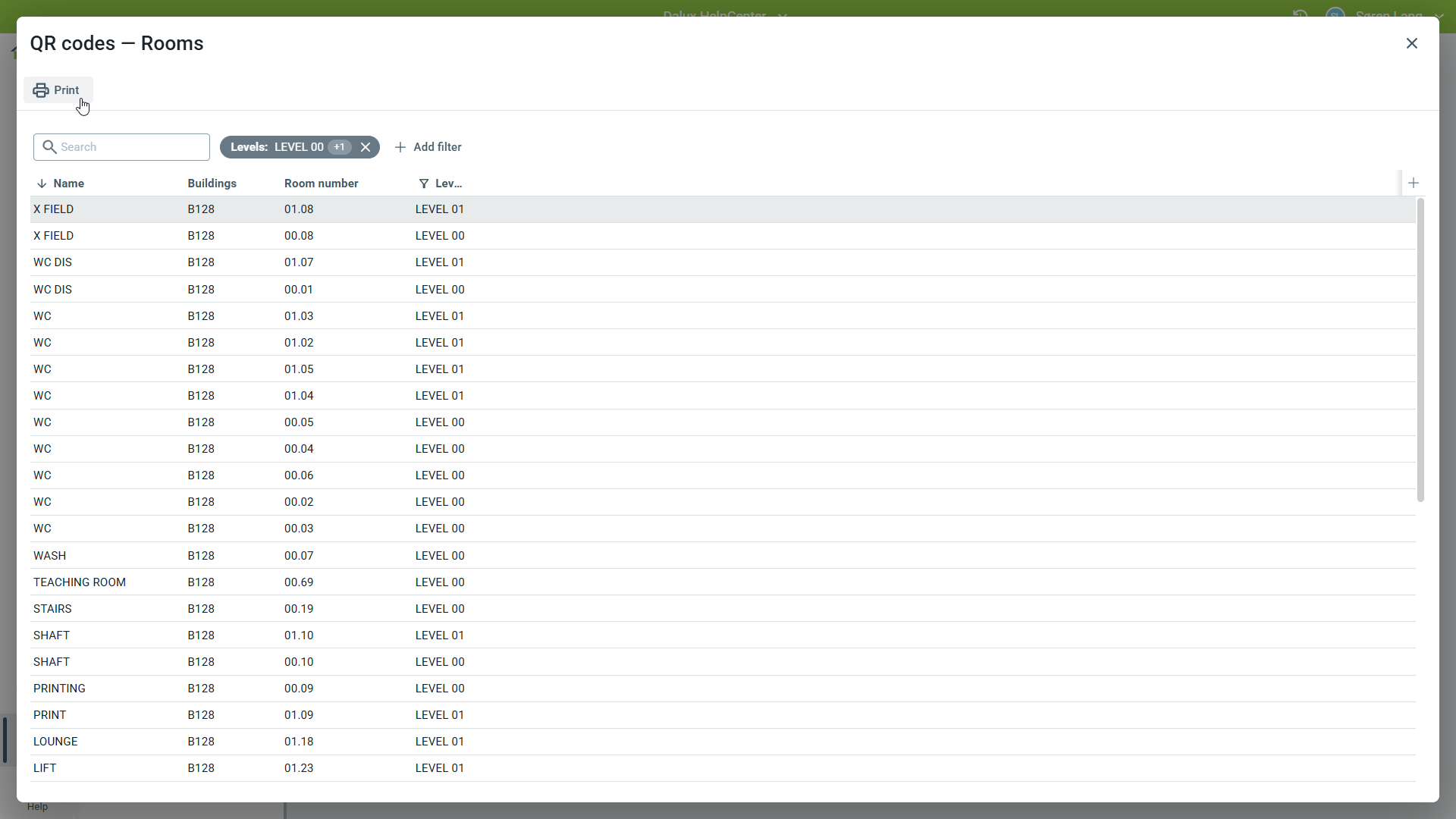

Si apre una nuova finestra, dove sono visualizzate tutte le stanze nell'edificio. Possono essere applicati filtri per trovare esattamente le stanze necessarie. Si possono selezionare una o più stanze.
Per generare i codici QR, seleziona una o più stanze e clicca su Stampa.
Nota che se vuoi stampare solo i codici QR per le stanze nel risultato filtrato, devi selezionarli dall'elenco, prima di cliccare su Stampa.

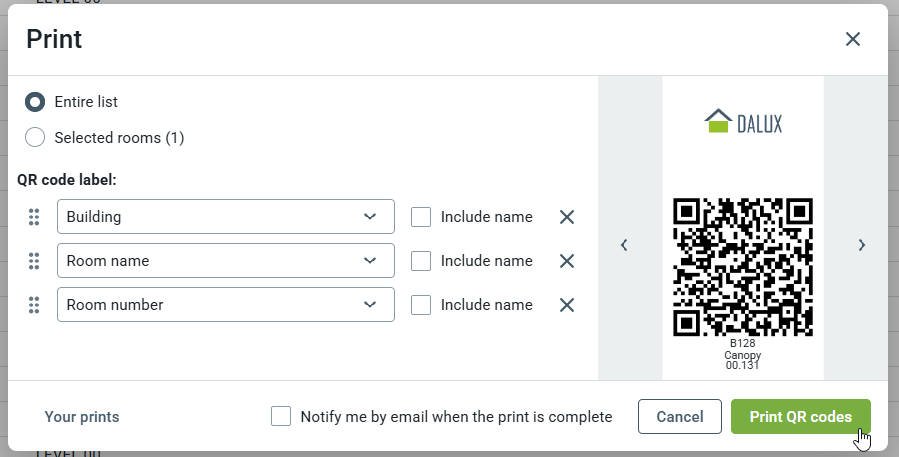

Questo aprirà una nuova finestra, dove è possibile personalizzare e visualizzare l'anteprima della stampa. È possibile impostare se includere etichette per il numero della stanza, il nome della stanza e il nome dell'edificio.
Nota che è possibile aggiungere solo tre etichette al codice QR.
Tutte le stanze del progetto possono essere stampate selezionando 'Elenco completo'.
Quando hai finito di personalizzare i codici QR, fai clic su 'Stampa codici QR' per generare un documento PDF con i codici QR.
Come utilizzare i codici QR con gli oggetti 3D
I codici QR possono essere generati anche dagli oggetti 3D nel progetto. Questo richiede innanzitutto la configurazione dei Gruppi di oggetti 3D. Successivamente, i codici QR possono essere generati per ciascun oggetto 3D nel gruppo di oggetti 3D.
Nota: Non puoi generare codici QR per gli oggetti 2D.
Per saperne di più
Se vuoi saperne di più sui gruppi di oggetti 3D, puoi leggere questo articolo: Come creare gruppi di oggetti 2D / 3D.
Quando scansioni un codice QR generato da un oggetto 3D, Dalux Mobile aprirà automaticamente il modello 3D e individuerà l'oggetto 3D.
Per creare i codici QR dagli oggetti 3D vai a Impostazioni
Posizioni
Codici QR - 'Oggetti 3D'.

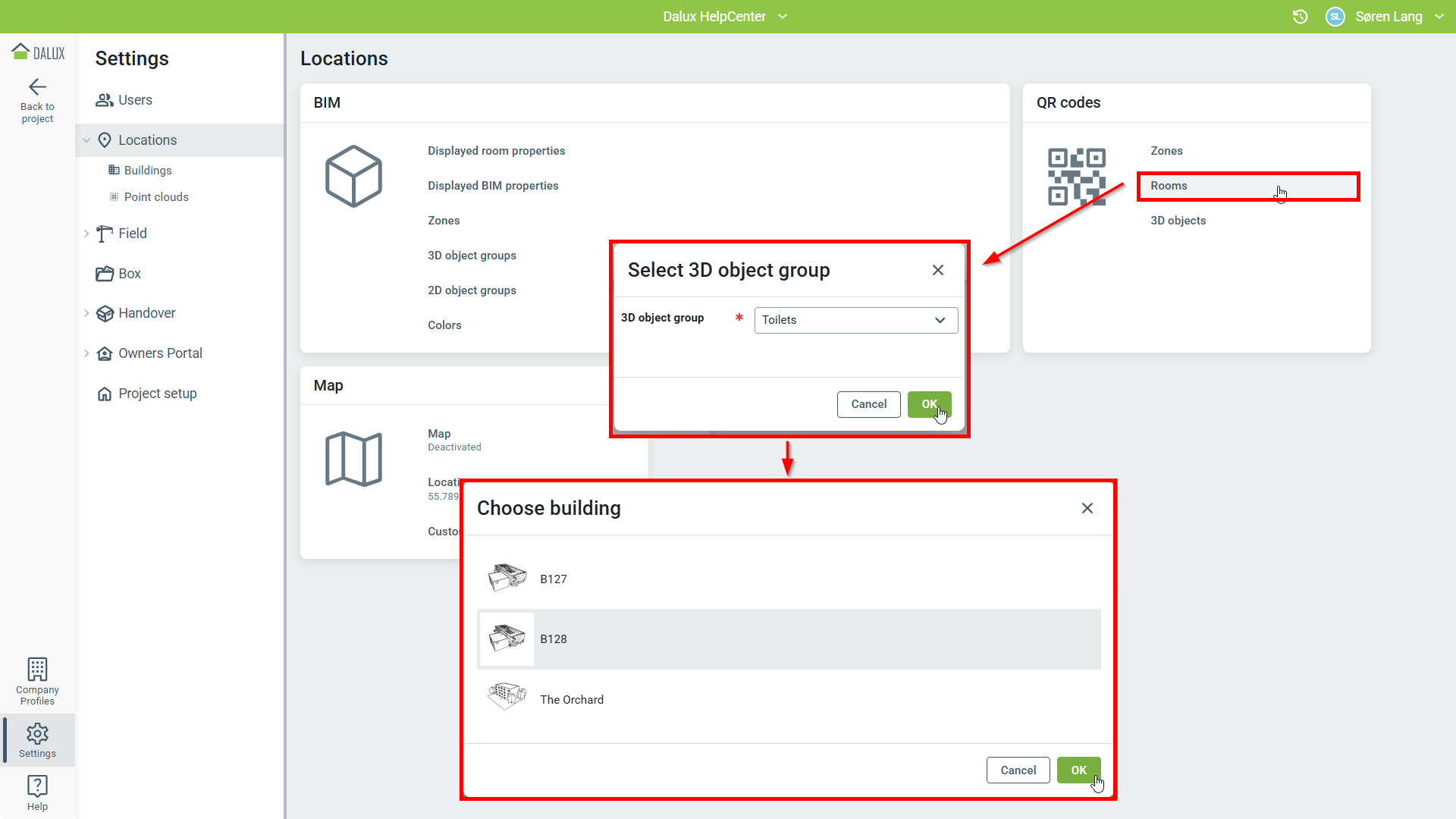

Innanzitutto, seleziona il gruppo di oggetti 3D, e se c'è più di un edificio nel progetto, seleziona l'edificio per cui vuoi generare i codici QR.

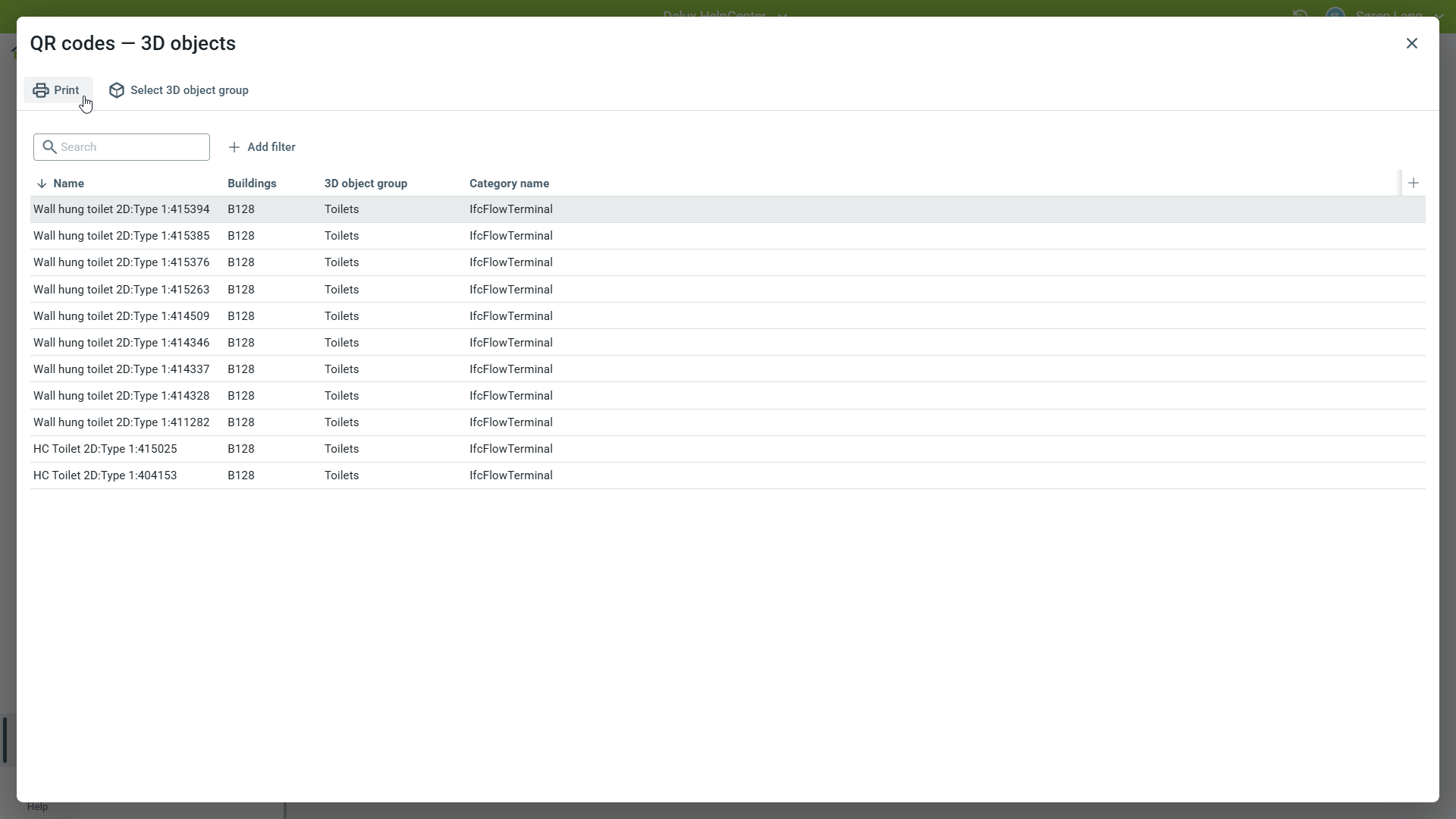

Questo aprirà una nuova finestra, dove tutti gli oggetti 3D all'interno del gruppo di oggetti 3D nell'edificio vengono visualizzati. È possibile applicare filtri per trovare esattamente gli oggetti 3D necessari. Uno o più oggetti 3D possono essere selezionati.
Per generare i codici QR, seleziona uno o più oggetti 3D e clicca su Stampa.
Nota che se vuoi stampare solo i codici QR per gli oggetti 3D nel tuo risultato filtrato, devi selezionarli dall'elenco prima di fare clic su Stampa.

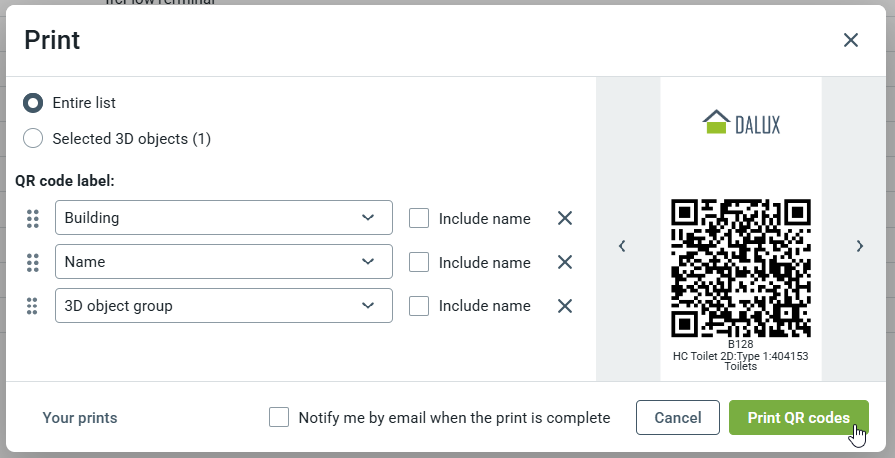

Questo aprirà una nuova finestra, dove è possibile personalizzare e visualizzare l'anteprima della stampa. È possibile impostare se includere etichette per il nome dell'edificio e varie proprietà BIM sull'oggetto.
Nota che è possibile aggiungere solo tre etichette al codice QR.
Quando hai finito di personalizzare i codici QR, fai clic su 'Stampa codici QR' per generare un documento PDF con i codici QR.
Come scansionare i codici QR nell'app mobile Dalux
I nuovi codici QR avranno un logo Dalux al centro. Questi possono essere scansionati utilizzando l'app della fotocamera.

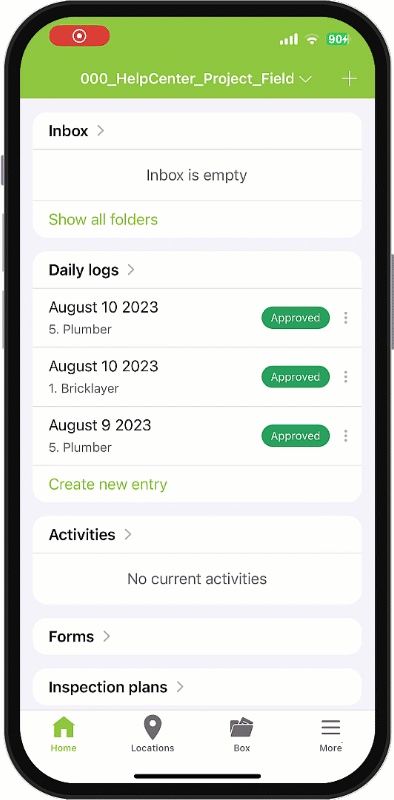

Per scansionare i codici QR più vecchi con Dalux Mobile, vai al menu Più in basso a destra dello schermo.
Premi quindi Scansiona codice QR. Questo aprirà lo scanner di codici QR. Quando Dalux rileva un codice QR Dalux, si aprirà automaticamente.
Che il codice QR sia composto da zone, stanze o Oggetti 3D, vengono tutti scansionati da questo menu.
