Discipline e sottodiscipline

Gli elaborati allegati agli edifici possono essere assegnati a discipline o sottodiscipline. Questo consente di raggruppare gli elaborati in una struttura a cartelle, quando si visualizza l'edificio. Questo facilita la visualizzazione degli elaborati rilevanti a chi accede da mobile.

Video

Come impostare le discipline e le sottodiscipline

Per creare e assegnare disegni a discipline e sottodiscipline, il progetto deve avere almeno un edificio con elaborati collegati. È possibile leggere di più in questo articolo: Carica file di modello IFC e disegni 2D disegni.

Le discipline e le subdiscipline possono anche essere create durante la creazione o modifica di nuovi edifici per il progetto. Le discipline e le subdiscipline sono valide per tutto il progetto e una volta create, possono essere utilizzate su qualsiasi edificio nel progetto.

Inizia andando a Impostazioni Posizioni Edifici Seleziona un edificio Modifica.

Crea disciplina e sottodisciplina e imposta un singolo disegno

In questo esempio, abbiamo più disegni su ogni piano. Ogni disegno appartiene a una disciplina diversa.

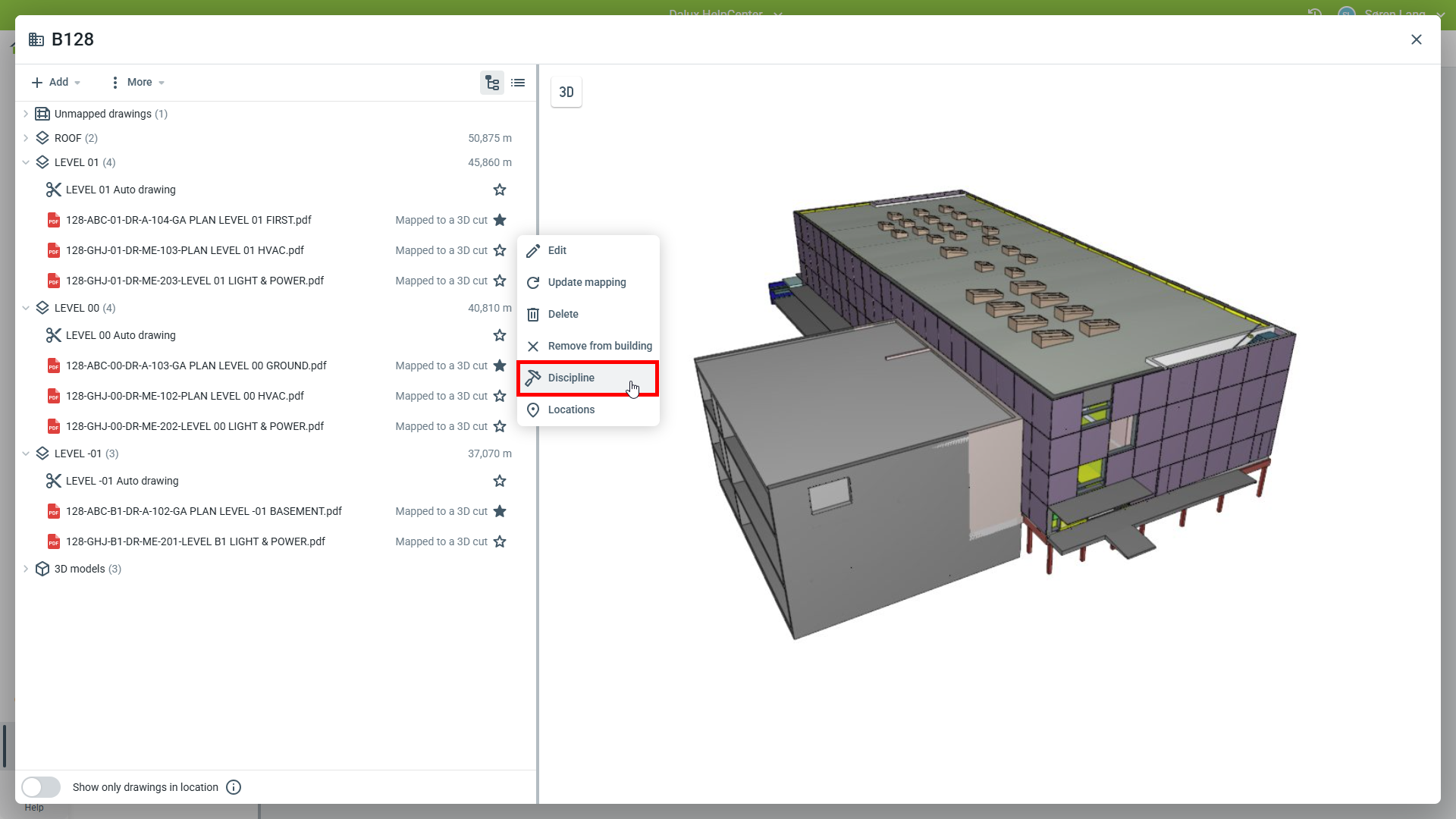

Per creare/impostare disegni a discipline e subdiscipline, fai clic sull'icona accanto a un disegno, quindi fai clic su Disciplina.

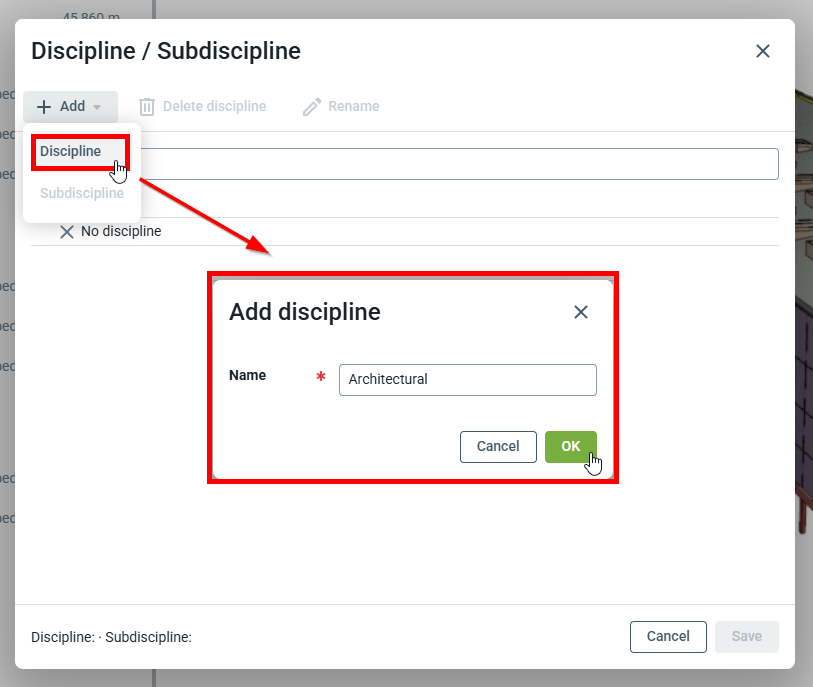

Nella finestra pop-up, possono essere create discipline e sottodiscipline. Le sottodiscipline possono essere create solo come secondo livello delle discipline. Per creare una nuova disciplina, fare clic su Aggiungi 'Disciplina'. Dare un nome alla disciplina e fare clic su 'OK'.

Per creare una sottodisciplina:

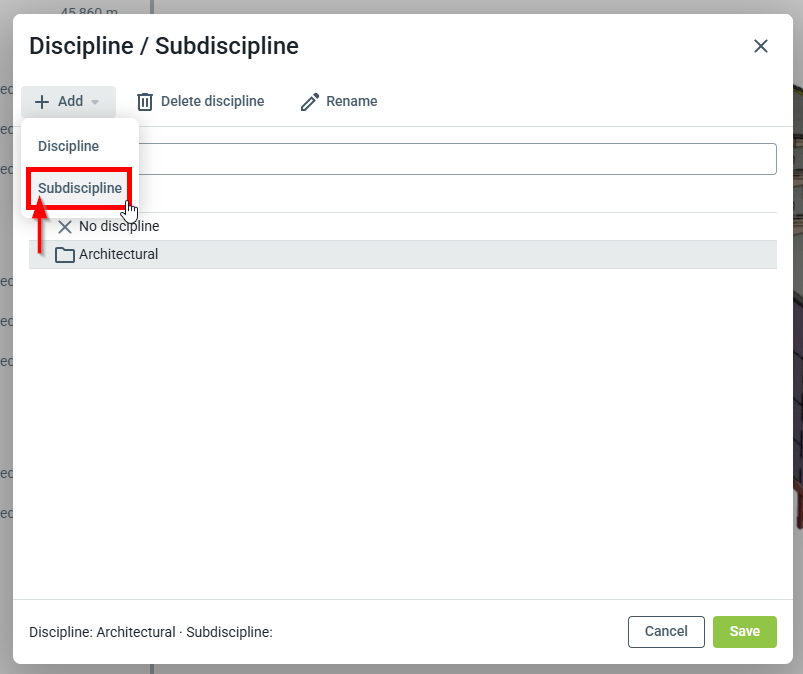

Fare clic su una disciplina esistente  Aggiungi 'Subdisciplina' Assegnare un nome alla subdisciplina 'OK'.

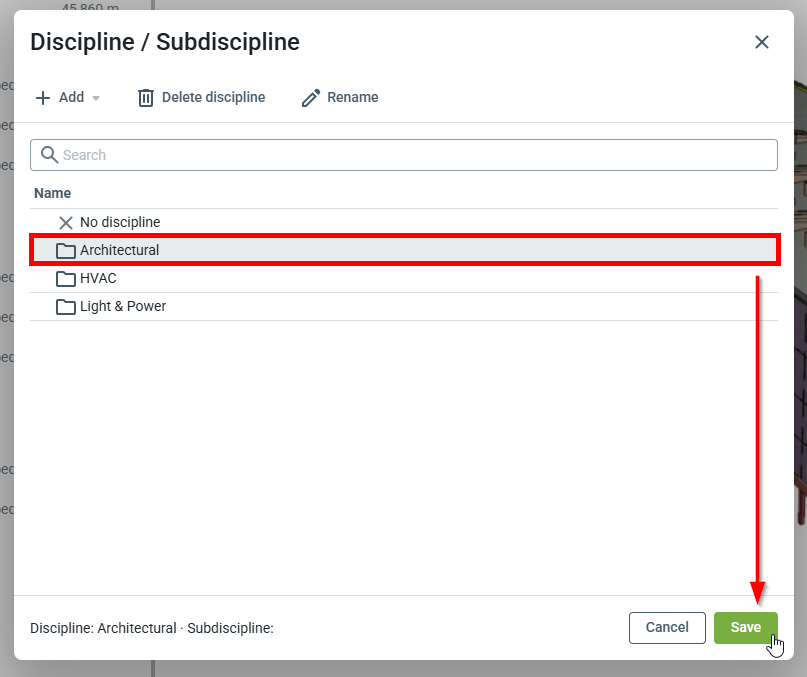

Per assegnare un disegno a una disciplina o subdisciplina, fare clic su una disciplina e poi fare clic su 'Salva'.

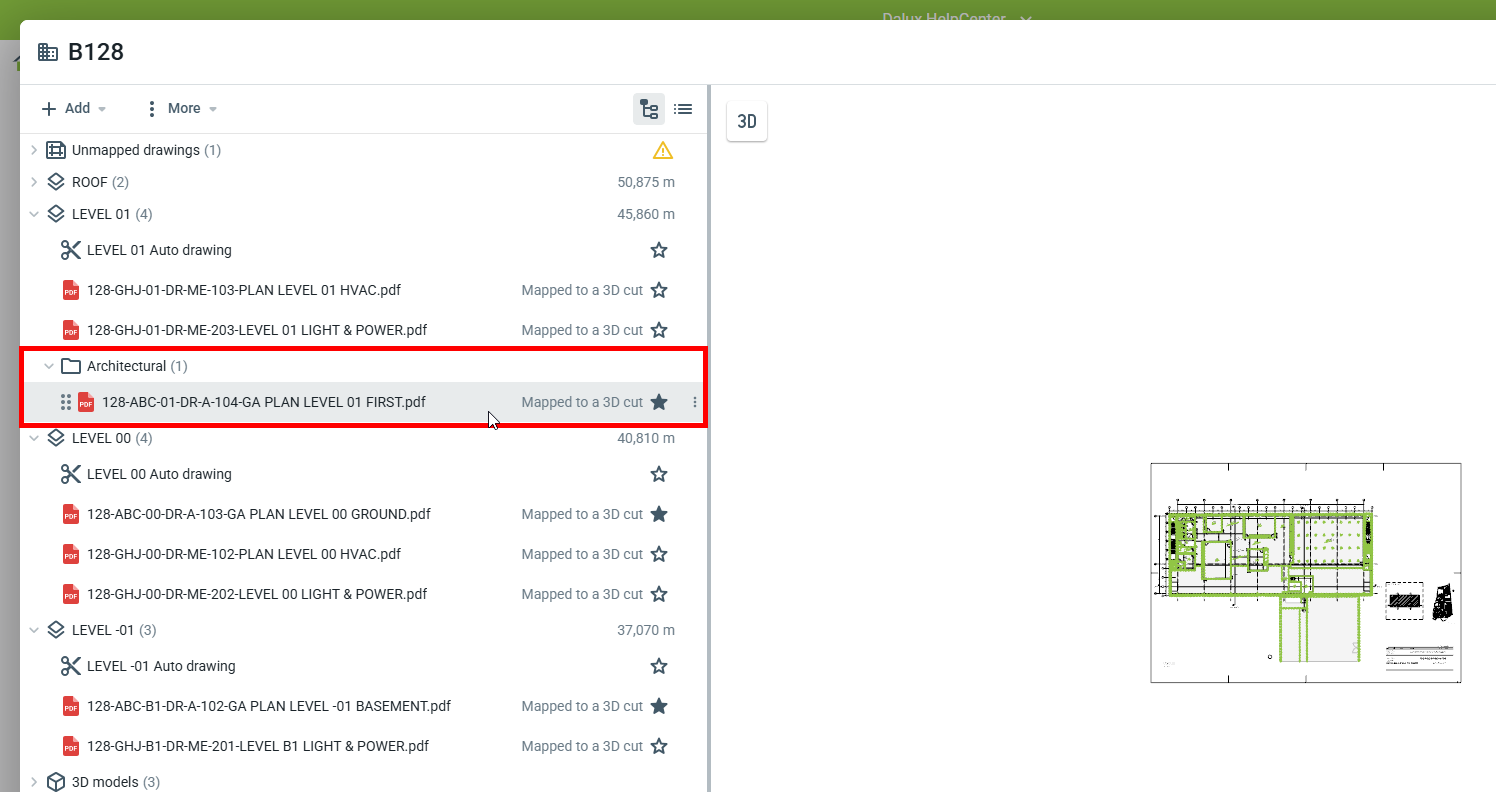

Quando si visualizza l'edificio, vediamo che il disegno è stato assegnato alla disciplina architettonica.

Assegnare elaborati multipli a una disciplina o sottodisciplina

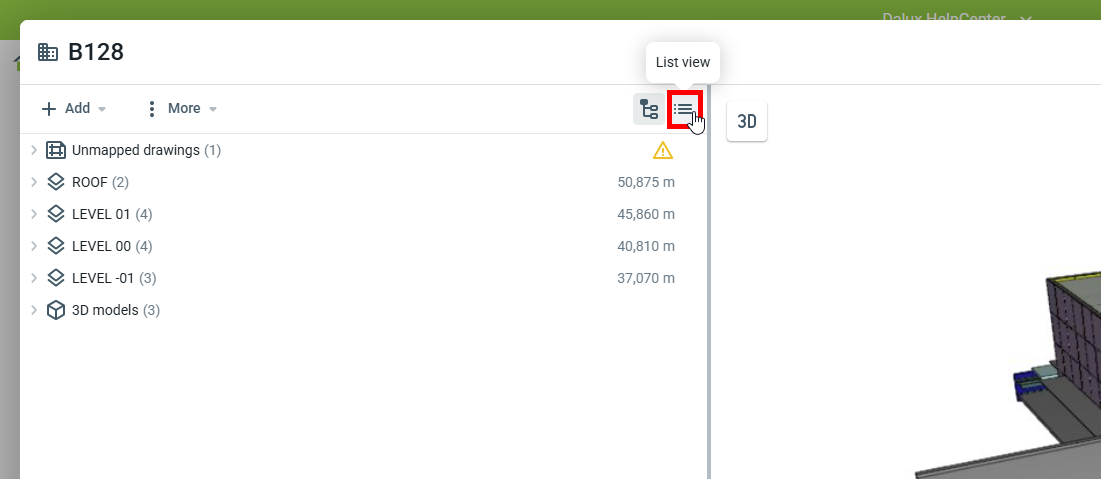

Per velocizzare il processo, puoi usare la visualizzazione lista, facendo clic sull'icona .

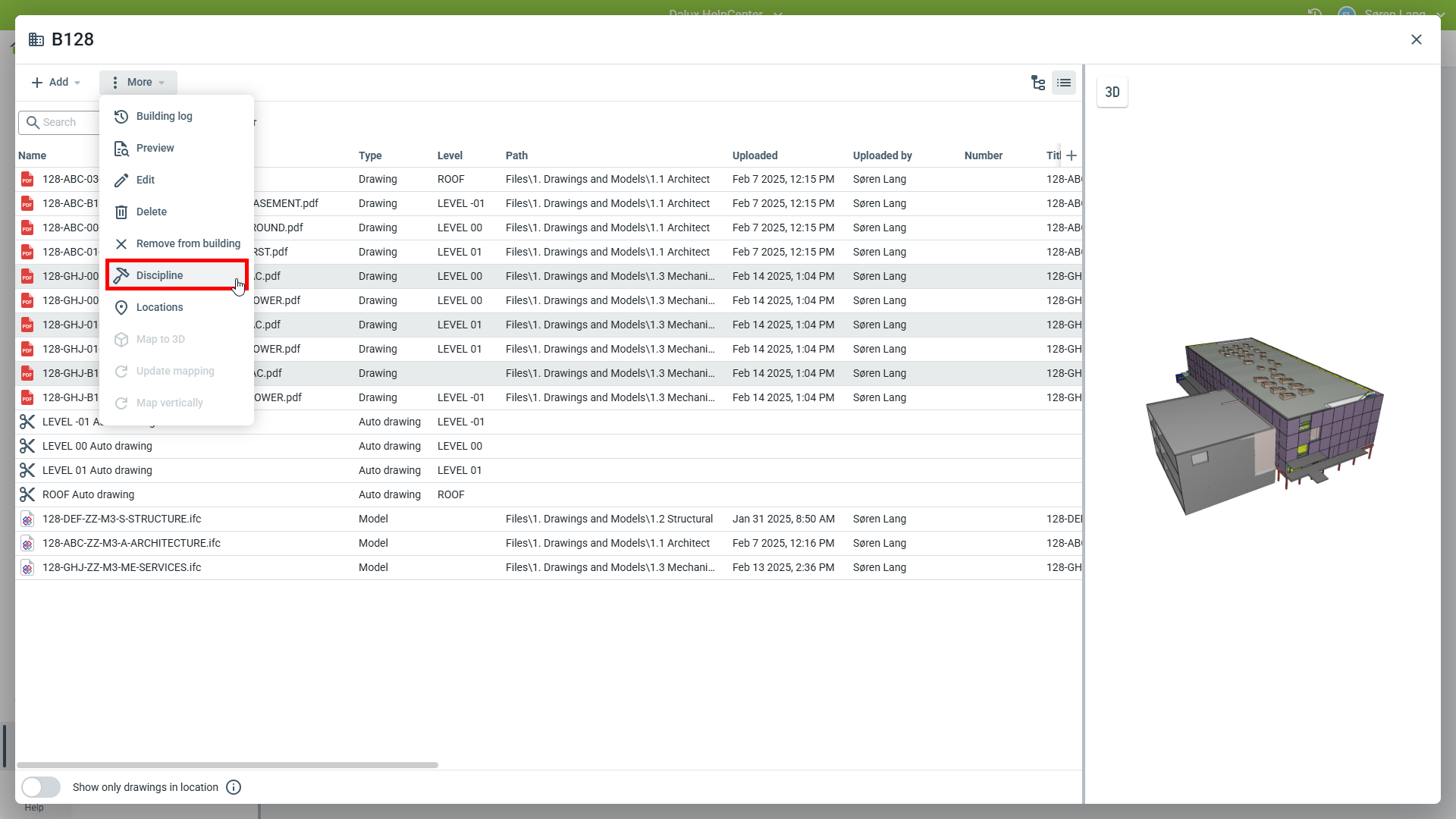

Dalla visualizzazione lista, possono essere selezionati disegni multipli (Shift o Ctrl-clic) e assegnati a una disciplina o subdisciplina contemporaneamente. Fai clic su Più Disciplina.

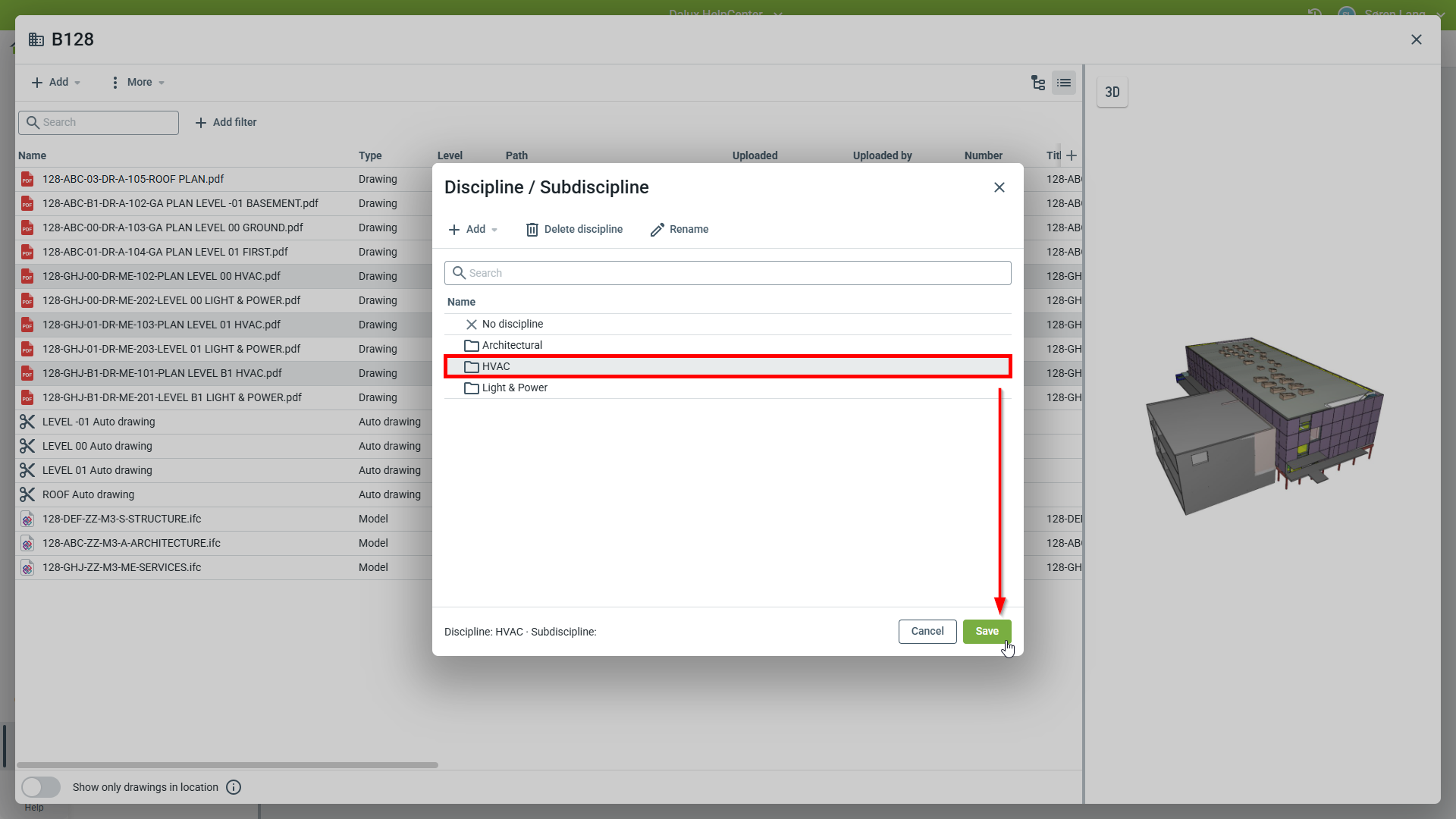

Fare clic su disciplina o subdisciplina e poi fare clic su 'Salva' per salvare i disegni selezionati.

Visualizza gli elaborati nel modulo Posizioni

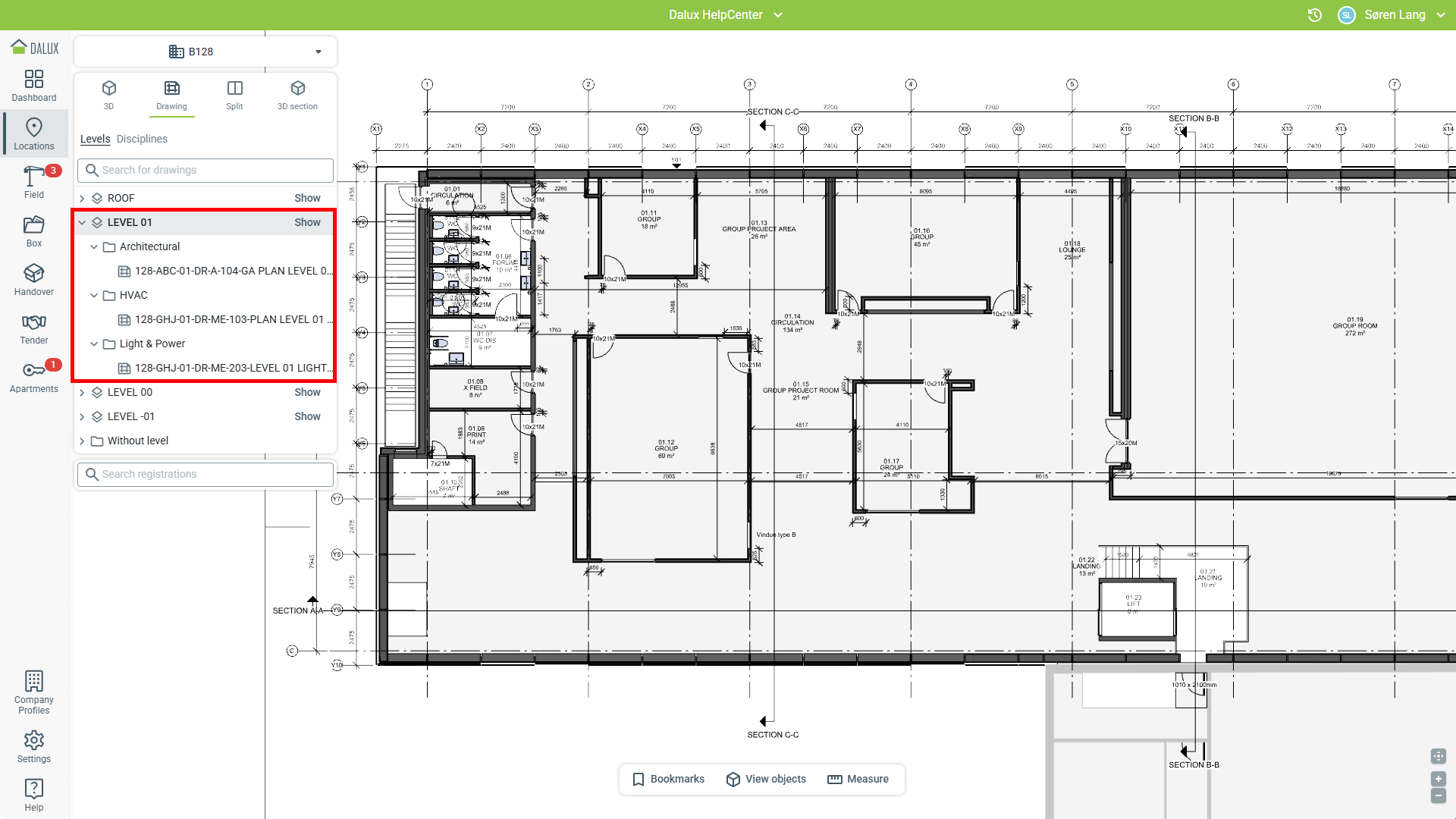

Visualizzando l'edificio nel modulo Posizioni, i disegni saranno ora ordinati in cartelle per ogni disciplina. Questo è mostrato sia su Desktop che su Mobile. Questi sono visualizzati andando su Posizioni e selezionando l'edificio.

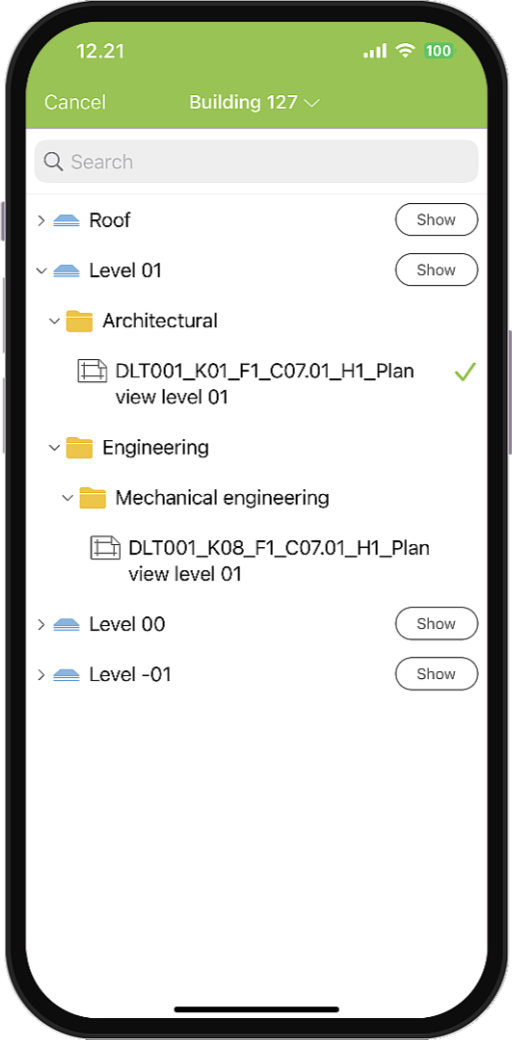

Su Mobile, le cartelle di disciplina e subdisciplina sono anche visibili in Posizioni.

Rimuovi disegni e cancella discipline o subdiscipline

Per eliminare le discipline o le subdiscipline, vai a

Impostazioni Posizioni Edifici Selezionare un edificio Modifica.

Seleziona un disegno sull'edificio e fai clic sull'icona accanto al nome del disegno, quindi fai clic su 'Discipline':

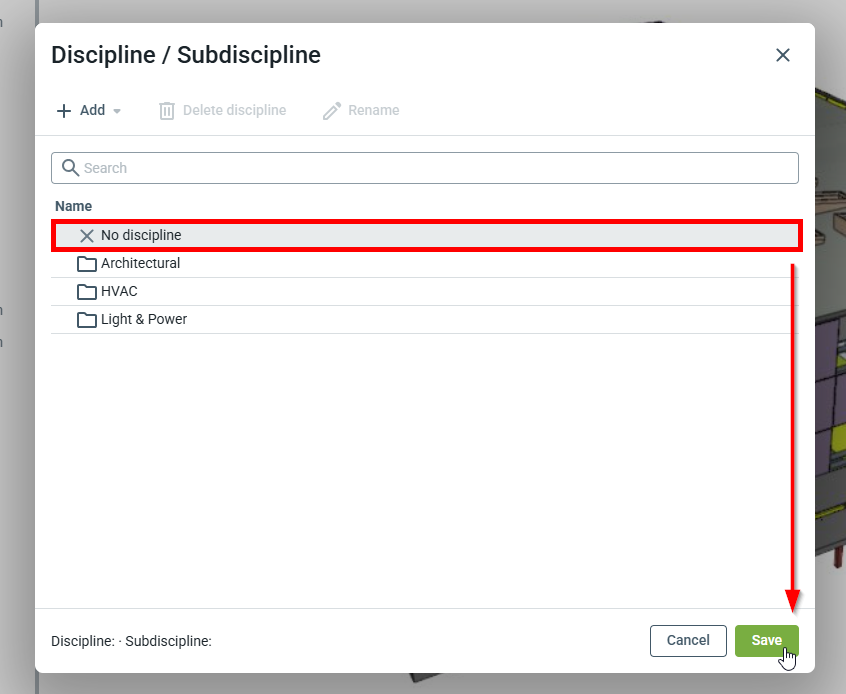

Per rimuovere un disegno da una specifica disciplina o subdisciplina, fai clic su No disciplina e poi su 'Salva'.

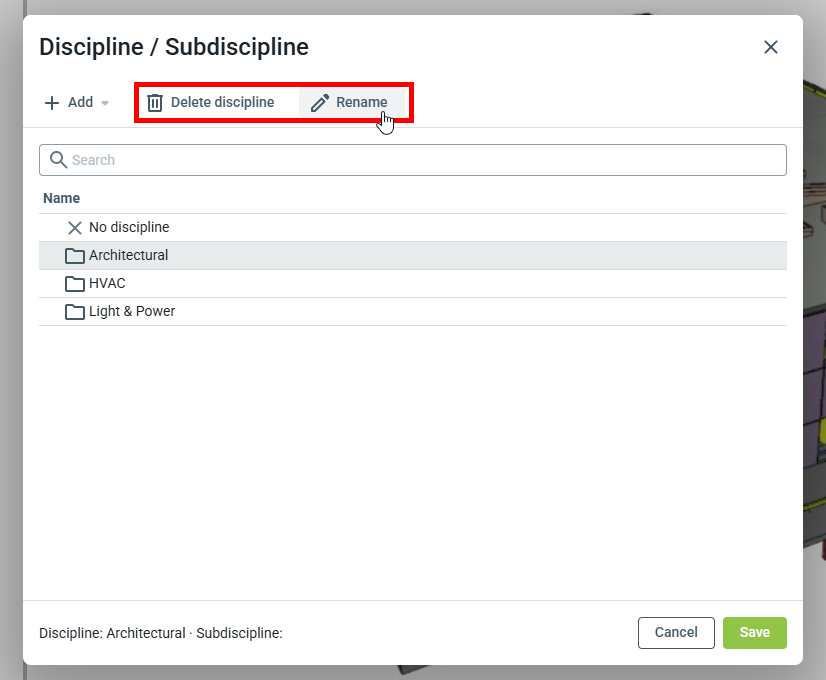

Per rinominare o eliminare una specifica disciplina o subdisciplina, fai clic su di essa, quindi fai clic su Elimina disciplina o Rinomina.

Nota: Rinominare o eliminare un elaborato non cambia i dati presenti sullo stesso. questo significa che gli elaborati devono essere dissociati o associati di nuovo a una disciplina diversa o a una rinominata.

Una disciplina non può essere eliminata a meno che tutte le sottodiscipline siano state eliminate prima.
