Le revisioni di documenti e disegni sono prassi comune nel mondo delle costruzioni. Questo articolo tratta di come confrontare due versioni dello stesso documento PDF, disegno o modello direttamente in Dalux.
Confronta due versioni di un documento PDF
Se hai più versioni di un documento PDF in Box, puoi confrontare direttamente questi file in Dalux per rilevare eventuali cambiamenti.
Apri un qualsiasi documento in Box che soddisfi questi criteri e fai clic su Confronta versioni. Ciò aprirà la versione attuale e quella precedente di quel documento.
Puoi modificare le versioni che desideri confrontare facendo clic sul selettore nella parte superiore dei documenti.
Lo scorrimento di un documento multipagina o l'ingrandimento del documento avviene simultaneamente per entrambe le versioni, così puoi sempre confrontare le informazioni corrette.
Se desideri confrontare parti diverse nelle versioni, disattiva il blocco in fondo per desincronizzare entrambe le versioni. Puoi quindi navigare attraverso le versioni in modo indipendente. Attiva di nuovo il blocco per sincronizzare di nuovo le versioni.
Confronta due versioni di un disegno
Se il progetto utlizza il modulo Dalux Box Pro, è possibile confrontare due versioni dello stesso disegno direttamente in Dalux. Per farlo, apri un disegno con più di una versione caricata.

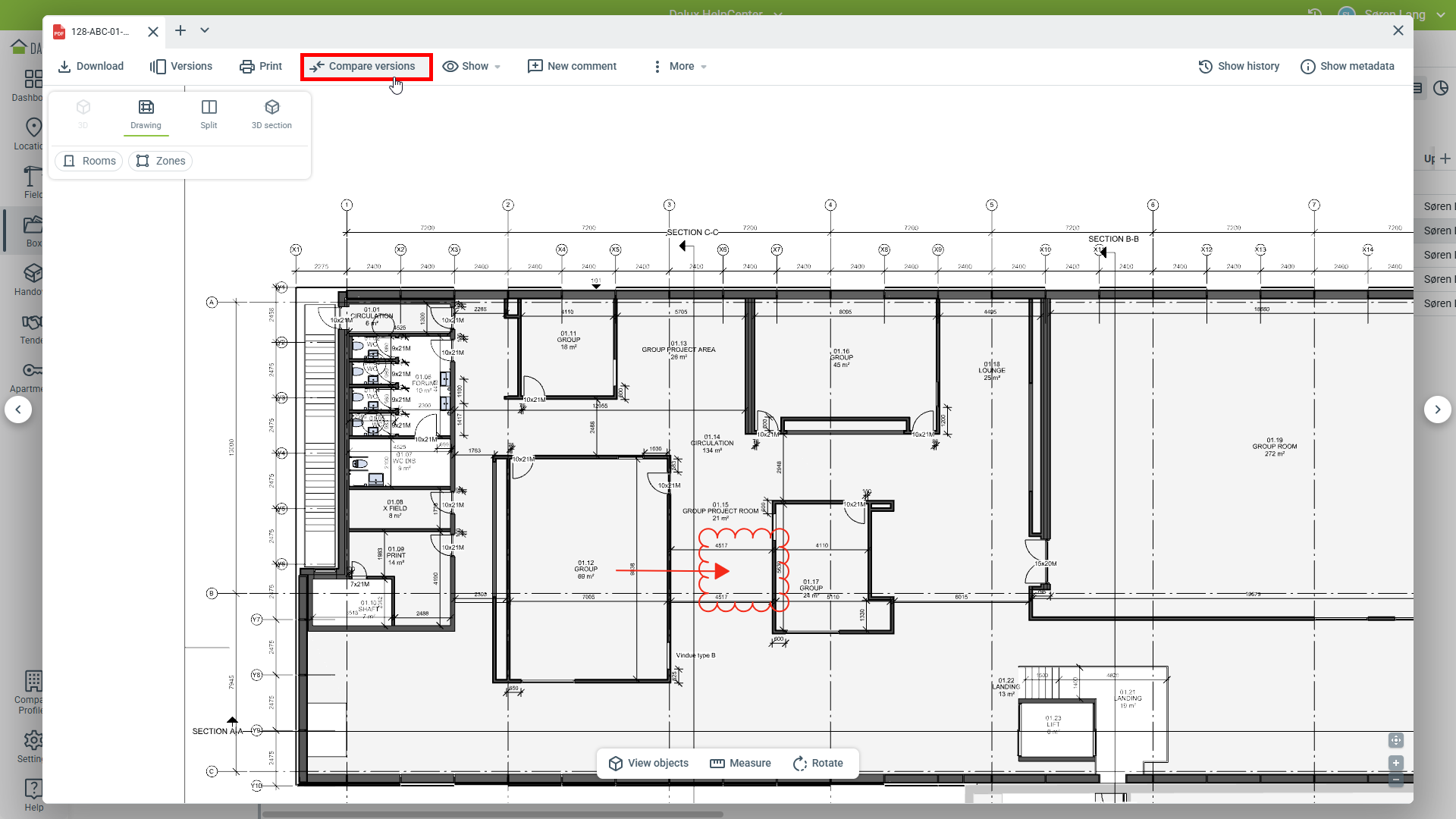

Poi fai clic su Confronta versioni.

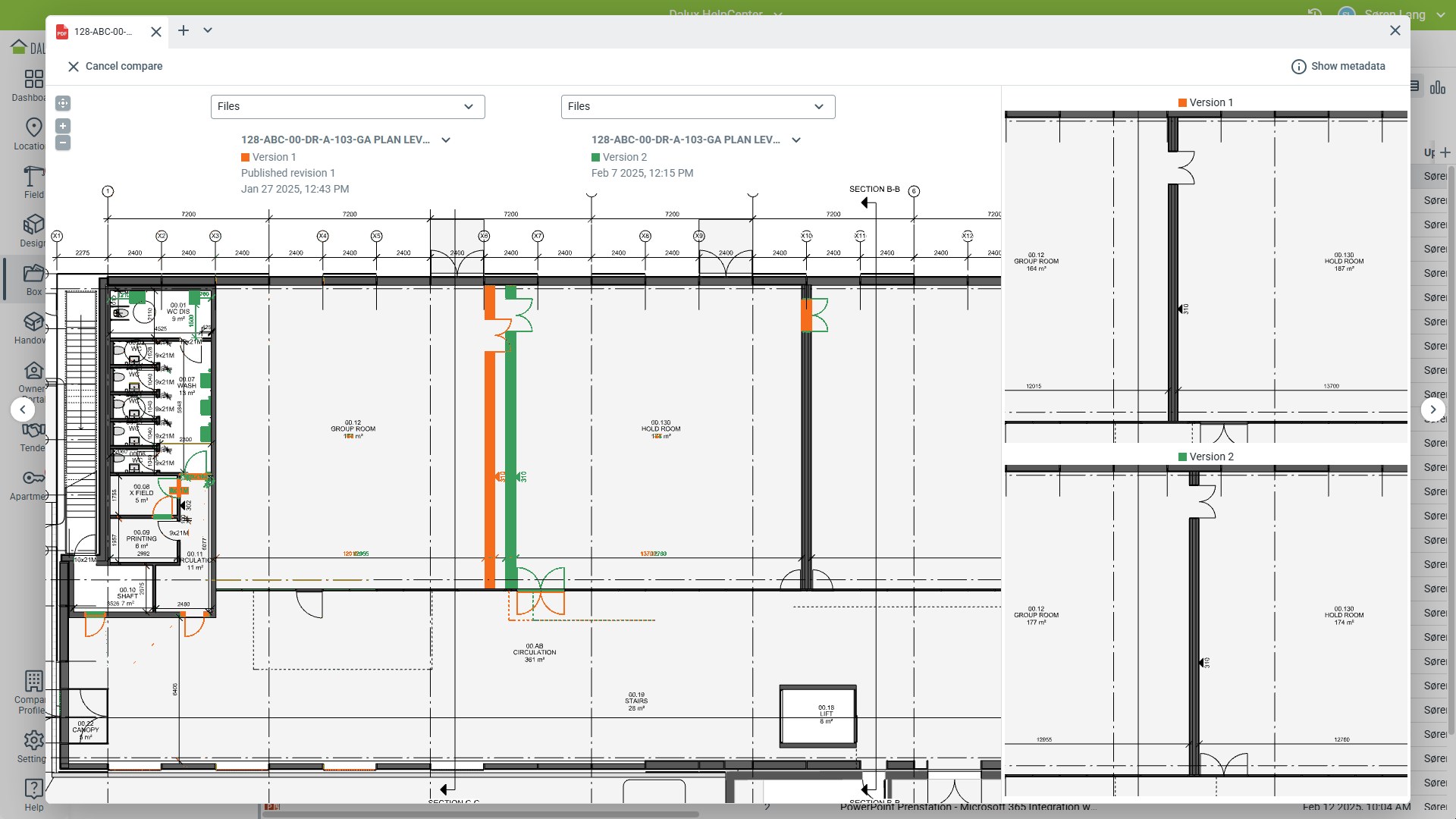

Dalux aprirà per impostazione predefinita le ultime due versioni e le confronterà. La versione più recente è verde e quella precedente è arancione.
Cambia versione facendo clic sul pulsante a discesa accanto a ciascuna versione.
Le modifiche tra le versioni possono quindi essere visualizzate facilmente, con l'aggiunta di linee arancioni o verdi. I colori rappresentano le versioni selezionate del disegno. Se non ci sono modifiche tra le versioni, non c'è alcun cambiamento di colore.
Allinea disegni
Se i disegni non sono allineati, di solito è perché sono stati creati con impostazioni PDF diverse.
Puoi allinearli manualmente, l'allineamento non viene salvato sul disegno e deve essere riallineato la volta successiva che confronti i disegni.

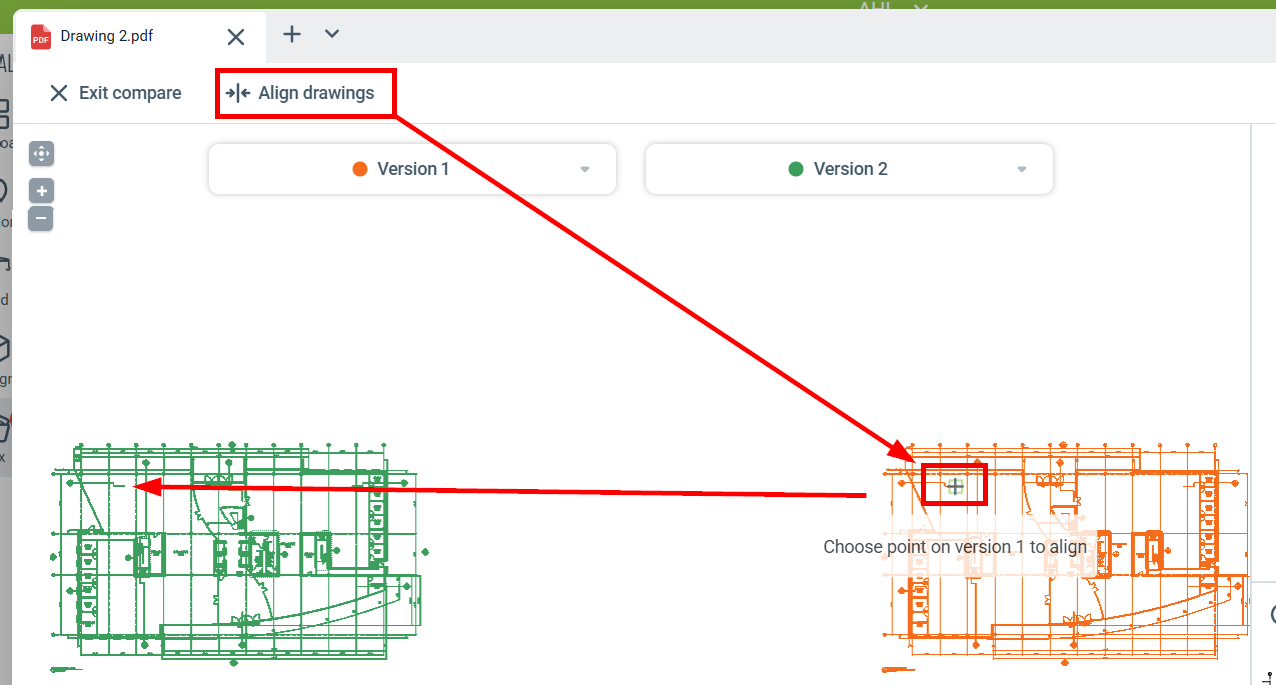

Clicca su Allinea disegni
'Seleziona un punto sulla Versione precedente'
'Seleziona lo stesso punto sulla Nuova Versione'
Confronta le versioni del modello nell'app Dalux Desktop
Informazioni tecniche
Per confrontare i tuoi modelli 3D, dovrai utilizzare l'applicazione Dalux Desktop sul tuo computer. Il confronto dei modelli non è disponibile nel client web. Puoi leggere di più su come scaricare l'applicazione qui: Scaricare l'app desktop di Dalux
Per saperne di più
Se desideri saperne di più sul confronto dei modelli in Design, leggi questo articolo: Come usare Design.

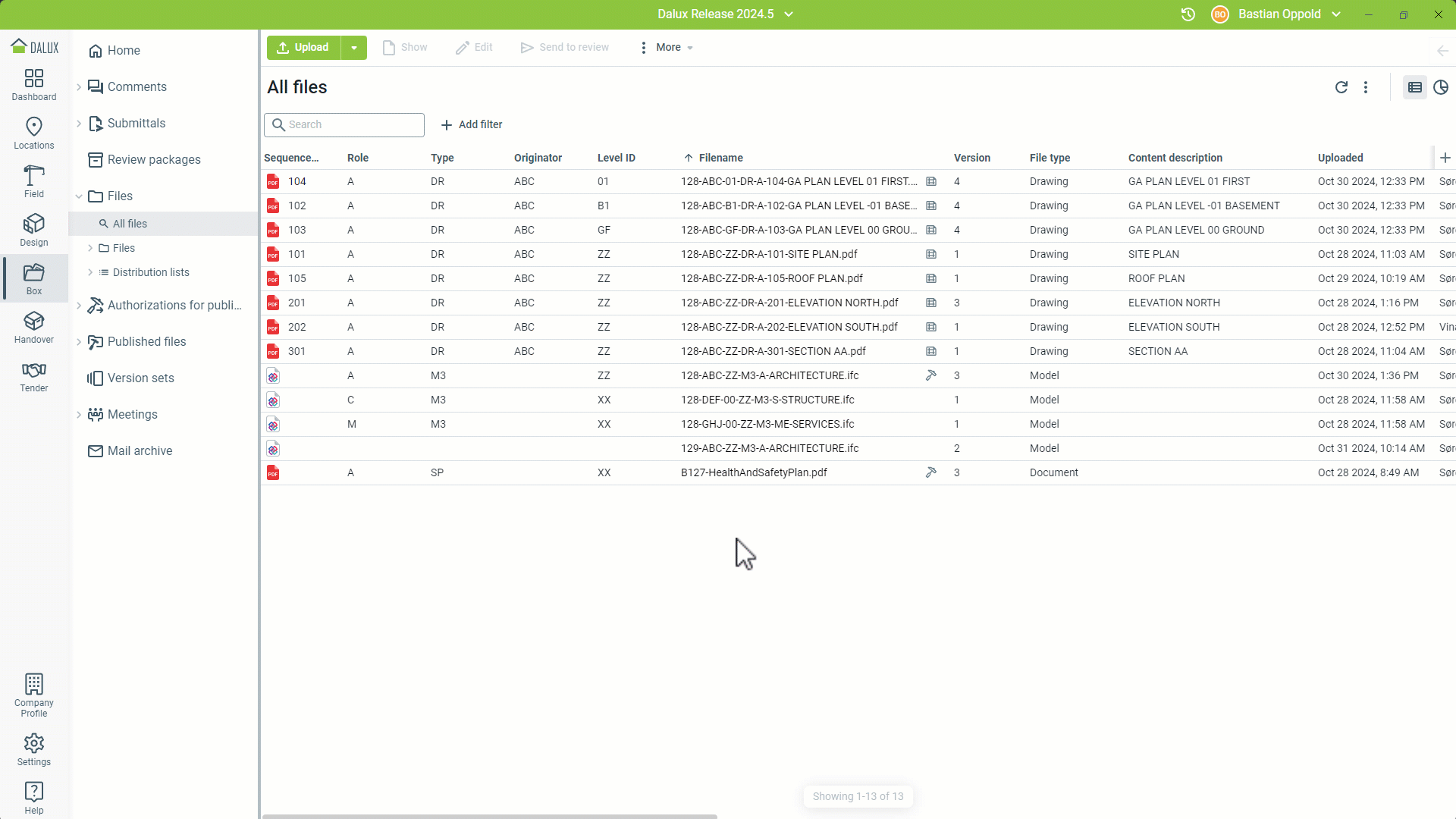

Trova l'edificio in
Impostazioni
Posizioni
Edifici o trova i file dell'edificio in
Box.
Puoi confrontare solo modelli con due o più versioni.

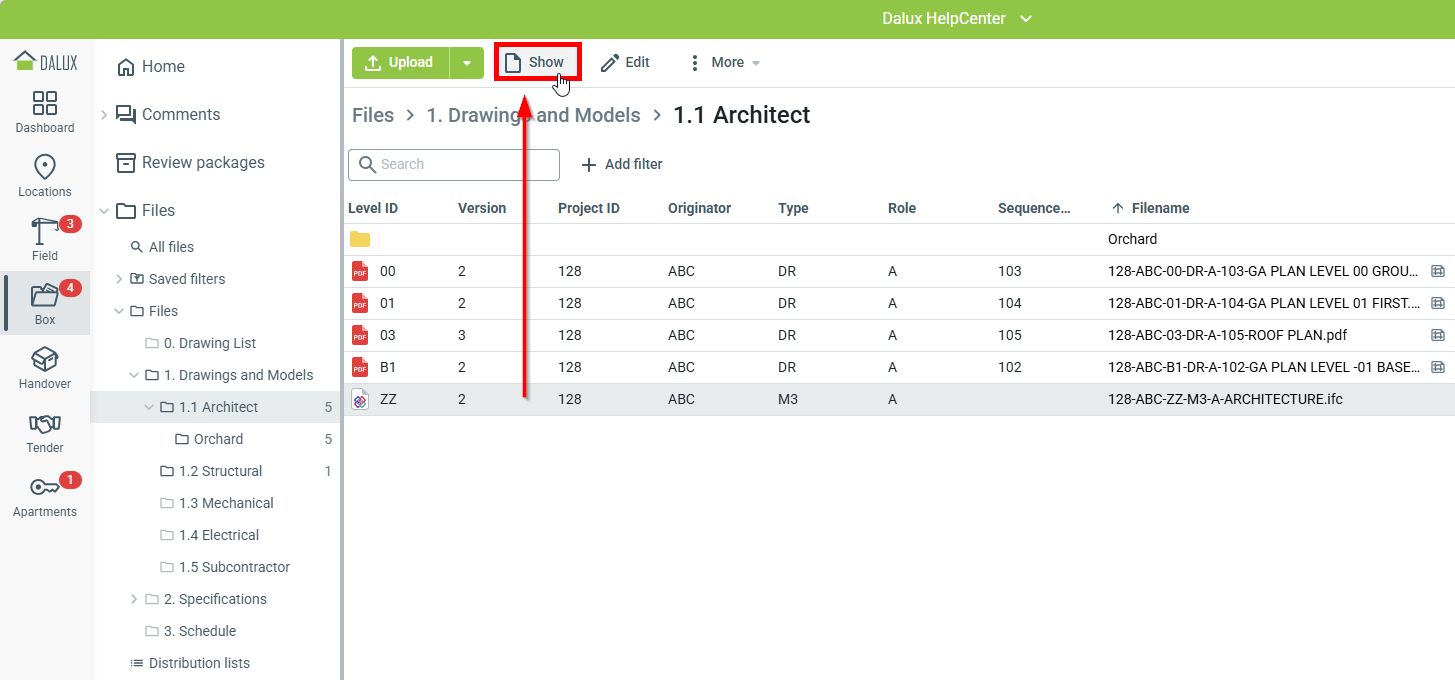

Seleziona il modello che desideri confrontare e poi fai clic su Mostra.
Questo apre il modello, e poi puoi fare clic su Confronta versioni.

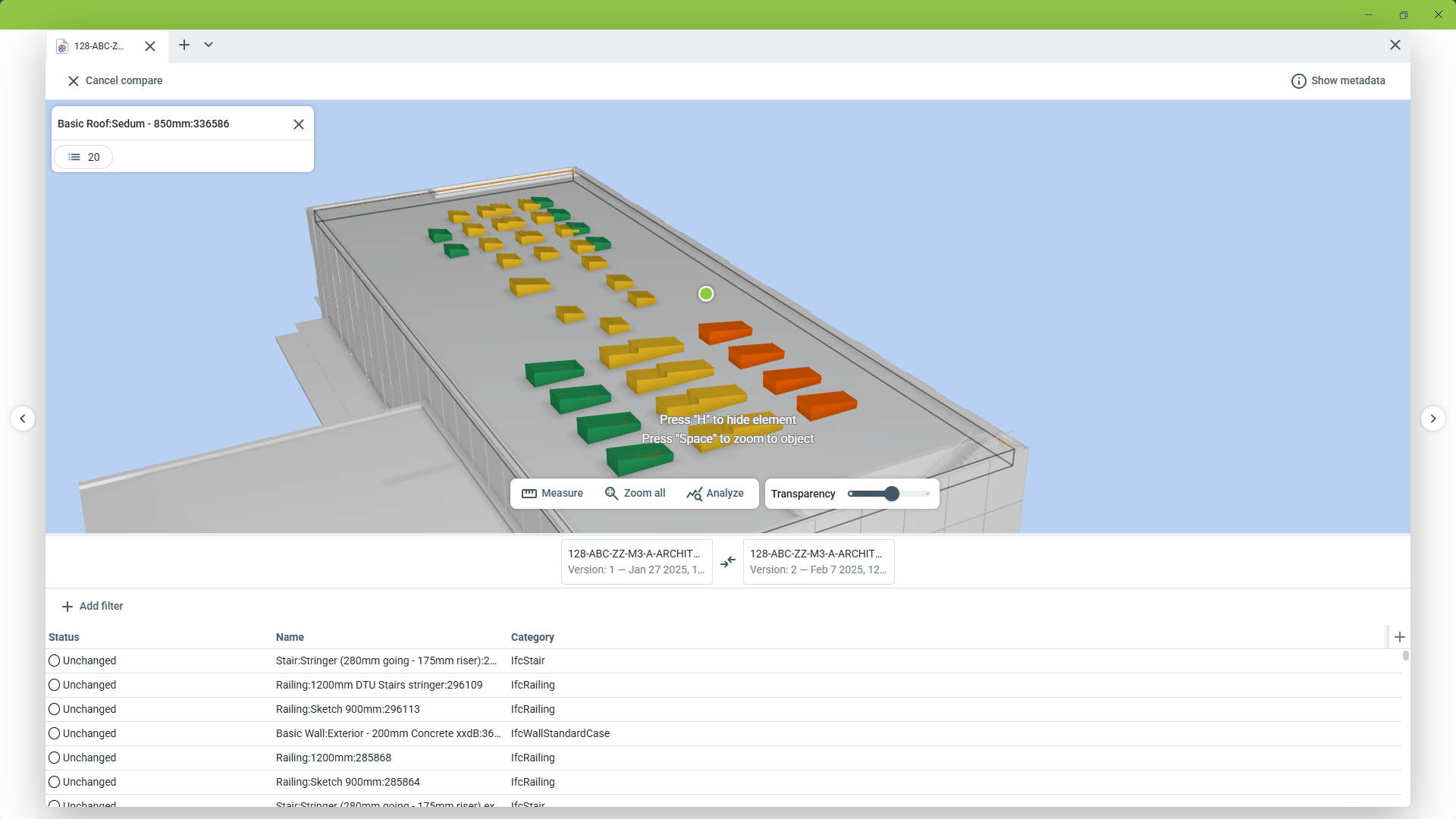

Ora puoi confrontare le diverse versioni dei modelli. In fondo alla finestra, puoi cambiare le versioni che desideri confrontare.

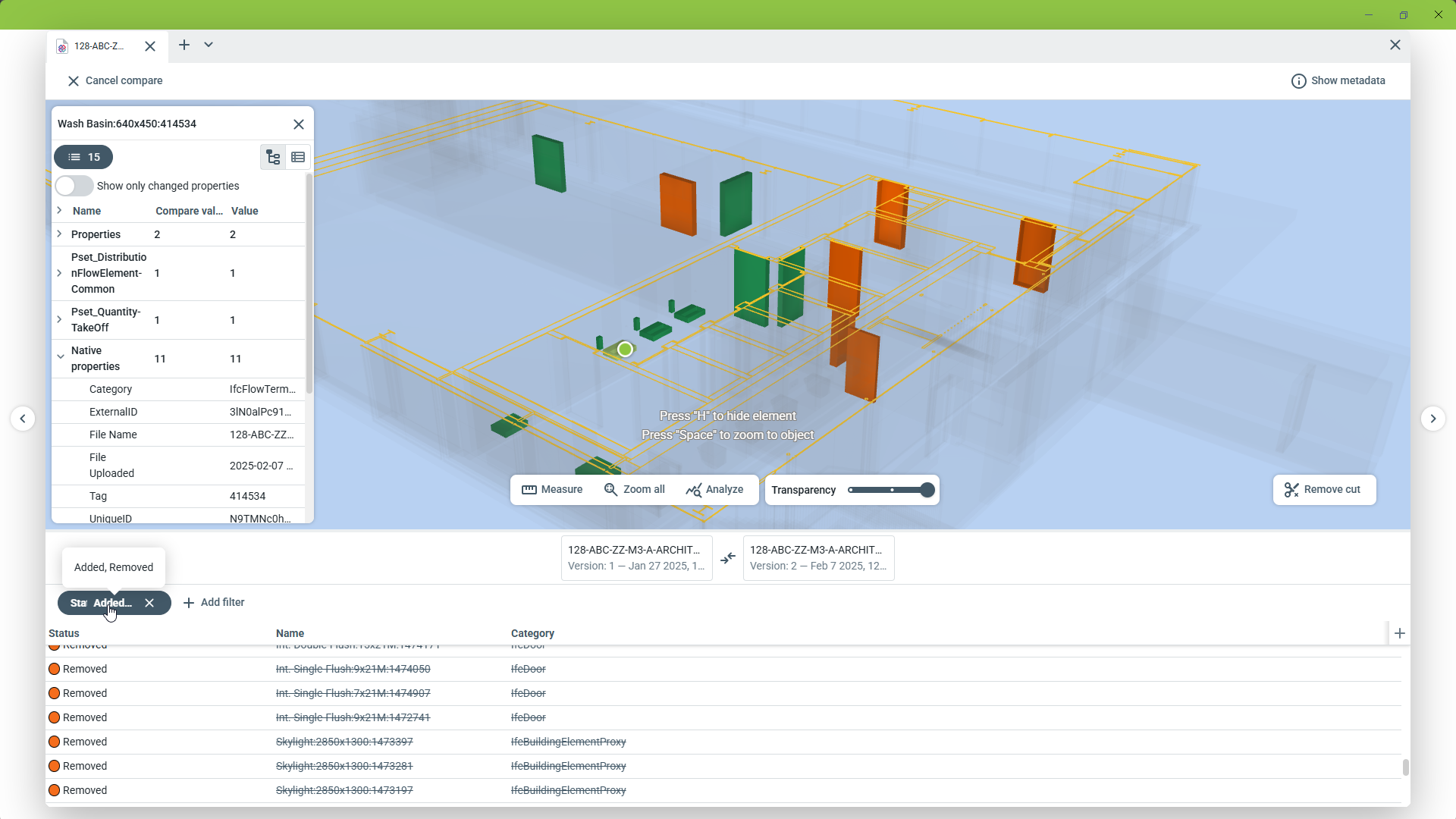

Puoi utilizzare la vista elenco in basso per creare filtri, o fare clic sugli oggetti per vedere quali proprietà sono state modificate.
