A Modell-ellenőrző eszköz lehetővé teszi a Felhasználók számára, hogy követelményeket állítsanak be az Ütközésekre és a Szabadon hagyandó terület ellenőrzésére az Objektumok Épületmodelljeiben, anélkül, hogy másik fél visszajelzésére kellene várniuk. Azok a felhasználók, akik hozzáféréssel rendelkeznek, ellenőrizhetik a modelleket a funkció használatával.
Az eszköz lehetővé teszi, hogy a Daluxban található Modellre alkalmazva elemezze, megfelelnek-e az Objektumok a projekt Ütközés- és Szabadon hagyandó terület ellenőrzése-követelményeinek, és azonnal megadja a Felhasználóknak azokat az Információkat, amelyekre szükségük van ahhoz, hogy:
- Hozza meg a szükséges változtatásokat a modellező szoftverben
- Működjön együtt a többi projekt résztvevővel azáltal, hogy Megjegyzést fűz azokra az Objektumokra, amelyek nem felelnek meg a követelményeknek
- Döntsön úgy, hogy figyelmen kívül hagyja az ütközések és a szabadon hagyandó területek problémát, ha az nem releváns
Technikai információ
A Modell érvényesítés eredményei megtekinthetők a böngészőben, amikor a Projektgazda engedélyezte az 'Automation'-t.
Az Aktív ellenőrzésekhez szükség van a Dalux asztali alkalmazásra.
Hogyan használjuk a modell ellenőrzés funkciót
A funkció használatához lépjen a következő útvonalra: Design
Épület kiválasztása
Fájlterület kiválasztása
Modell érvényesítés.
Végrehajthatja azokat az ellenőrzéseket, amelyeket a Projektgazda, a Csoportadmin vagy Ön állított be.
Ha meg szeretné tanulni, hogyan állíthat be ellenőrzéseket saját maga számára, olvassa el ezt a cikket: Hogyan állítsuk be a Modell ellenőrzést
Az összes elérhető ellenőrzés gyorsan elvégezhető a Ellenőrzések futtatása gombra kattintva. Konkrét ellenőrzések futtatásához kattintson az ellenőrzési mátrixon a cellára, majd válassza ki az adott objektumcsoport celláját.
Megjegyzés
Ha a Projektgazda állította be, az ellenőrzések automatikusan lefuthatnak a kiválasztott Épületnél, amikor új Modell fájlok kerülnek hozzá az Épülethez, vagy amikor a meglévő Modell fájlokat frissítik.

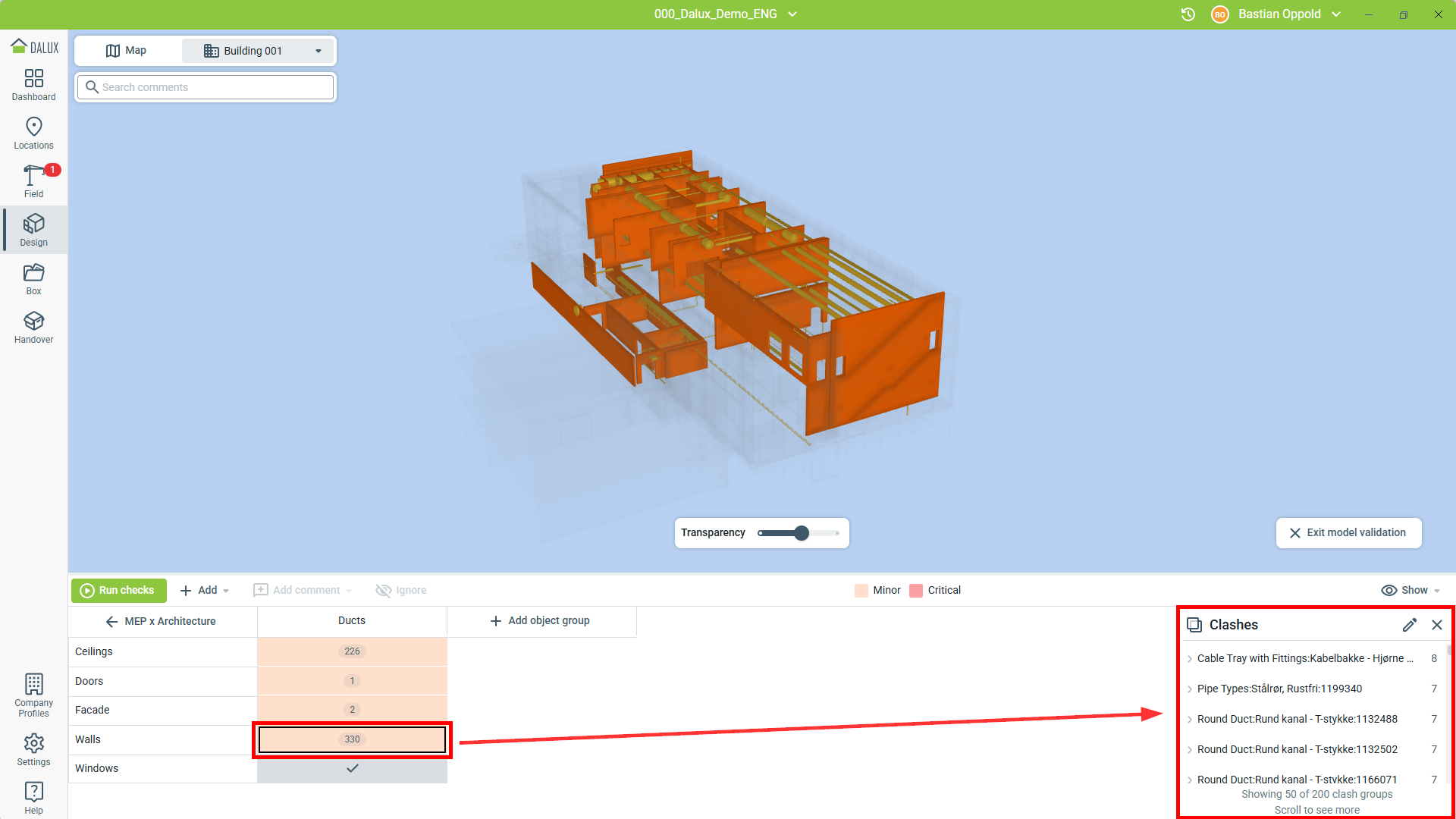

Ez áttekintést nyújt az összes Ütközésről és Szabadon hagyandó terület ellenőrzésről, konfliktusos elemek szerint csoportosítva, és a legtöbb konfliktussal rendelkező elemek szerint rendezve.
A listában szereplő bejegyzésre vagy a megtekintőben lévő elemre kattintva láthatja az adott problémát okozó 3D objektumokat.

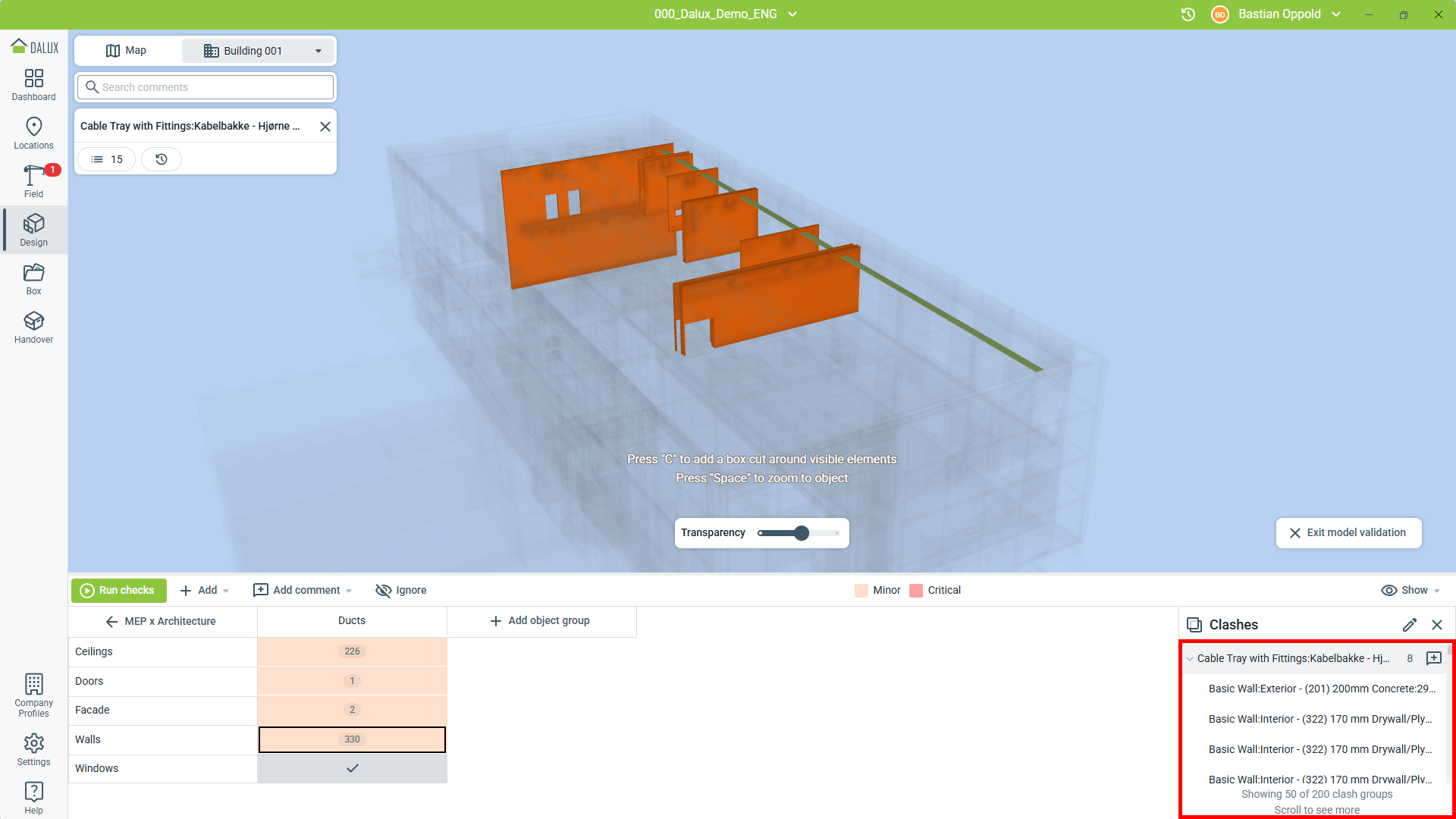

Amikor kiválaszt egy elemet, megkapja az összes olyan elem listáját, amelyek ütköznek a kiválasztott elemmel. Így kiválaszthatja az egyes objektumokat, hogy csak azt az ütközést/problémát lássa, és értékelheti azt megjegyzésekkel, vagy figyelmen kívül hagyhatja, ha a probléma nem releváns az Ön számára.
Innen az eredményeket használhatja megjegyzések létrehozására más design résztvevők számára, vagy frissítheti saját modelljét az esetleges problémák megoldása érdekében.
Tippek és trükkök
Nyomja meg a „C” gombot, hogy a kijelölt terület köré kivágást hozzon létre, így a konkrét részletekre összpontosíthat. Használja a 'Átlátszóság' csúszkát, hogy lássa a kiszűrt Objektumokat további kontextusért.

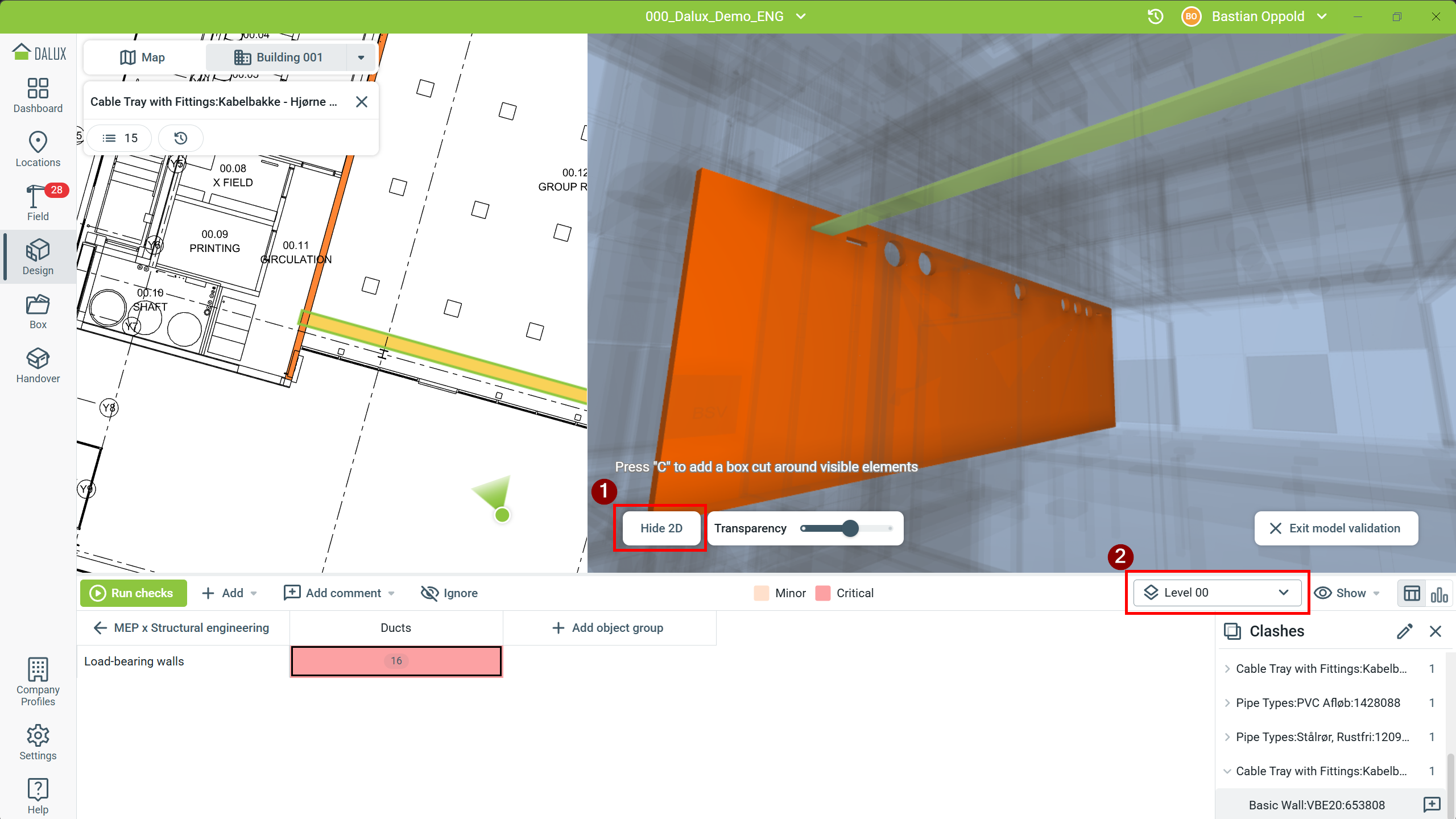

Nyissa meg az ütközésvizsgálatokat az osztott nézetből, vagy kattintson a '2D megjelenítése/2D elrejtése' (1) elemre, hogy utána az osztott nézetre váltson. Válassza ki az ütközésvizsgálatokat vagy a szabadon hagyandó területeket a listából, vagy kattintson a 3D elemre, hogy az ütköző elemek megjelenjenek a rajzon. A szintválasztó (2) lehetővé teszi, hogy a szintek között váltson.
Megjegyzések létrehozása
A másokkal való együttműködéshez kommentálhatja a problémákat mind egyes elemek, mind egyes ütközések szerint. Egy objektumra vonatkozó megjegyzés létrehozása minden kapcsolódó problémát egy megjegyzésbe foglal.
A Megjegyzések a projektben már beállított Megjegyzés-típusokat és Kommunikációs csatornákat fogják használni.
Ebben a példában a légcsatorna több falhoz is ütközik. Érdemes lehet módosítani a saját designját az ütközés megoldása érdekében, vagy megjegyzést létrehozni, hogy koordinálja a szükséges módosításokat más design résztvevőkkel.

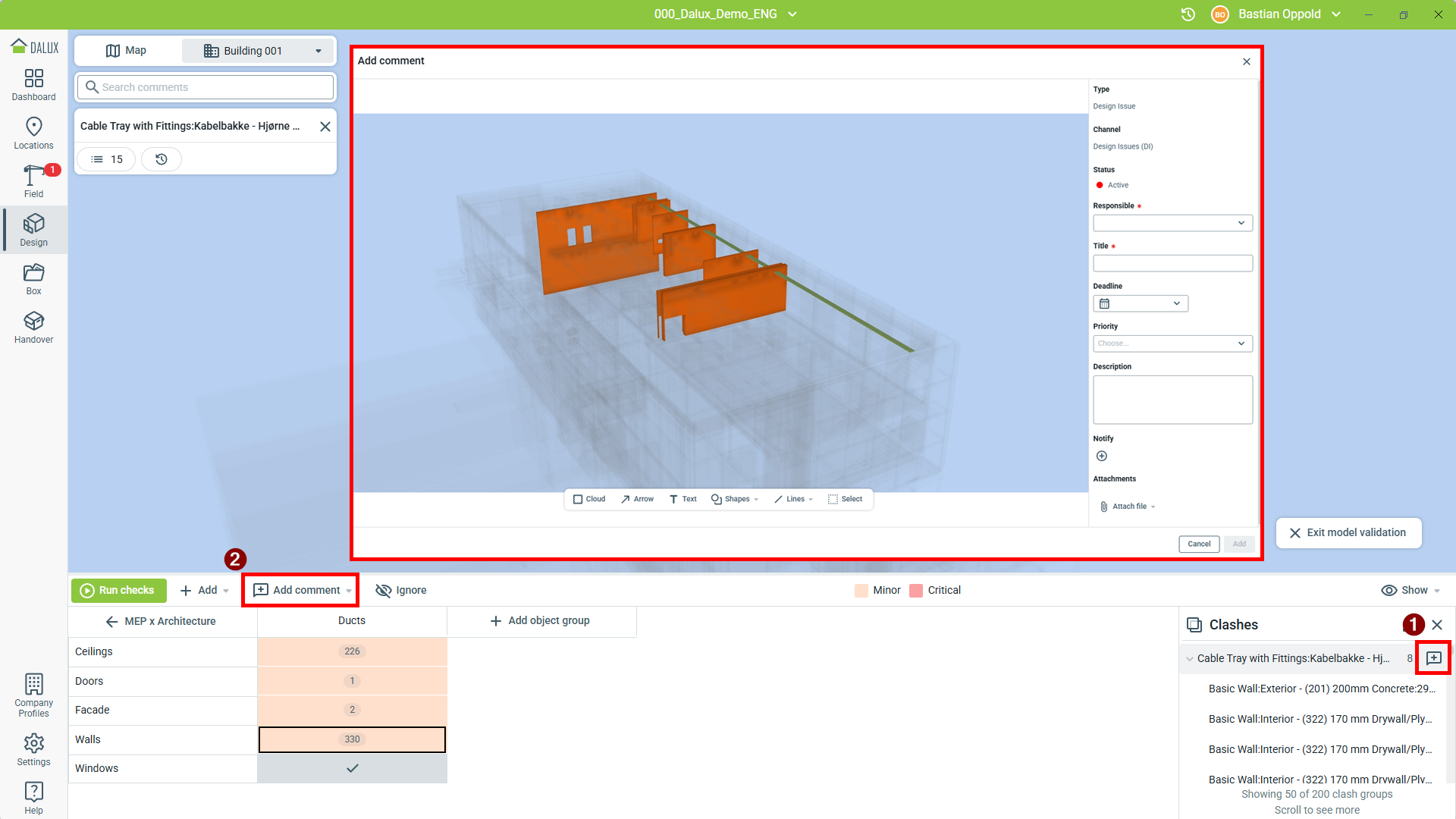

Ahhoz, hogy Megjegyzést fűzzön egy Problémához, válassza ki az Objektumot/csoportot vagy az egyéni Problémát, majd kattintson vagy a ikonra a Probléma mellett (1), vagy a
Megjegyzés hozzáadása az eszköztáron (2):
Ezután válassza ki a megfelelő típust és csatornát a megjegyzéshez, és töltse ki a megjegyzéshez szükséges információkat.
További információk
Ha többet szeretne tudni a Megjegyzésekről, olvassa el ezt a cikket: Megjegyzések használata.
Mellőzés
Ha egy probléma nem releváns Önnek, vagy nem szükséges azt látnia, akkor választhatja a mellőzést.
A 'Mellőzések' személyesek, így más projektrésztvevők továbbra is láthatják a problémát, és az nincs eltüntetve számukra.

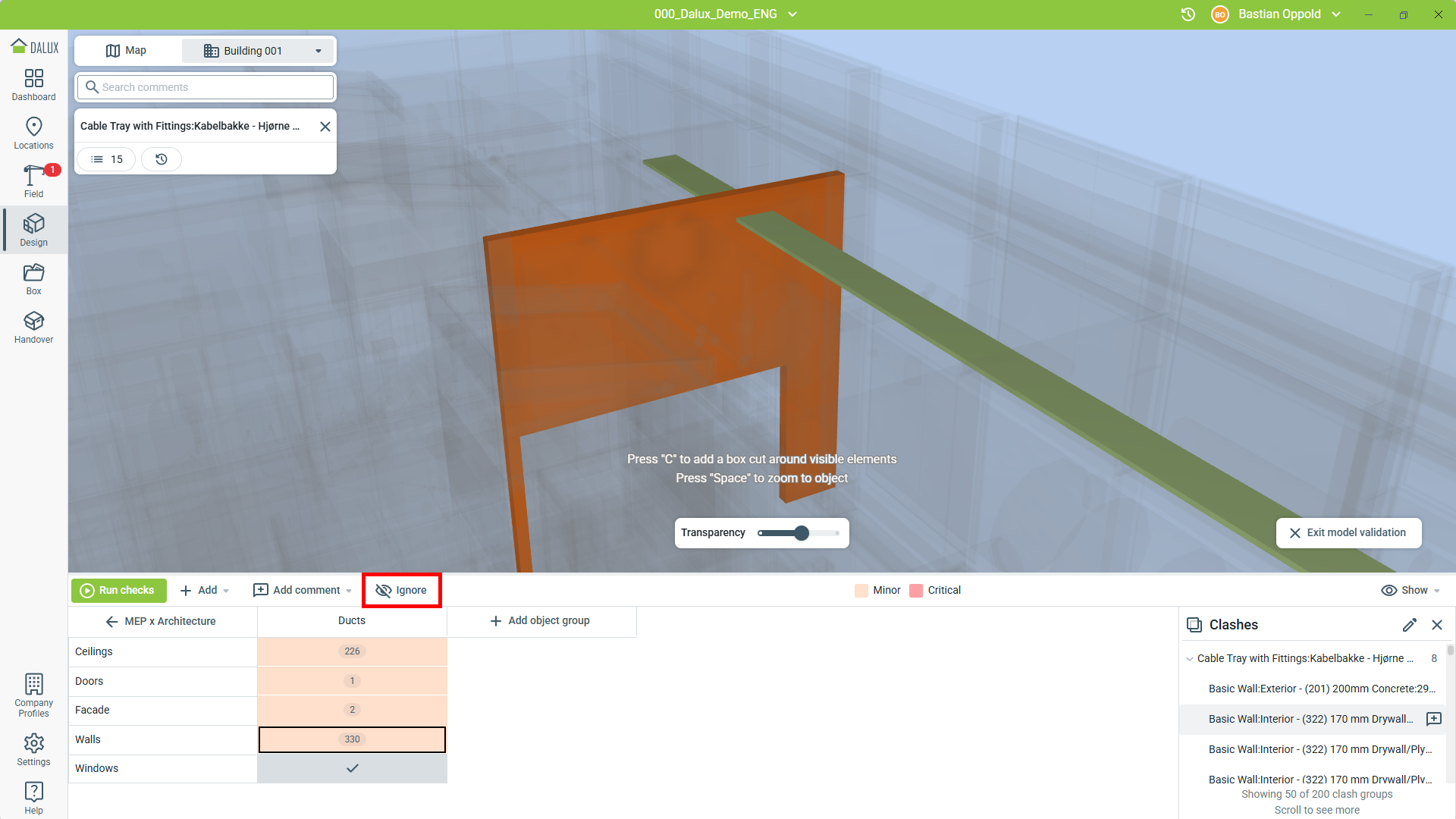

Probléma figyelmen kívül hagyásához válassza ki a problémát, majd kattintson a Figyelmen kívül hagyás gombra:

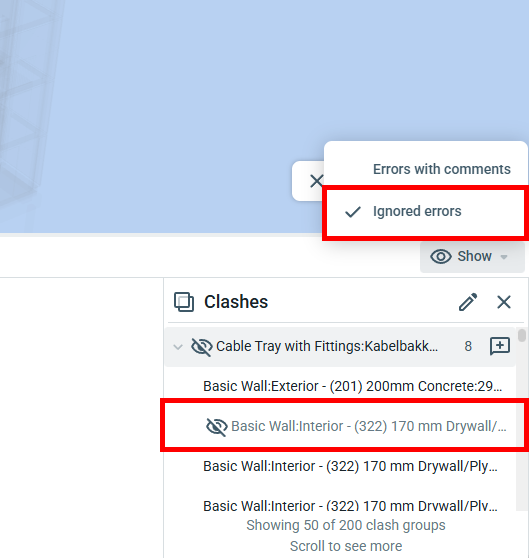

Ez az ütközés csak akkor fog megjelenni az ellenőrzésben, ha kifejezetten megmutatja a mellőzött ütközéseket. Ehhez válassza a 'Figyelmen kívül hagyott hibák' opciót a Megmutat menüben:
Mellőzés visszavonása

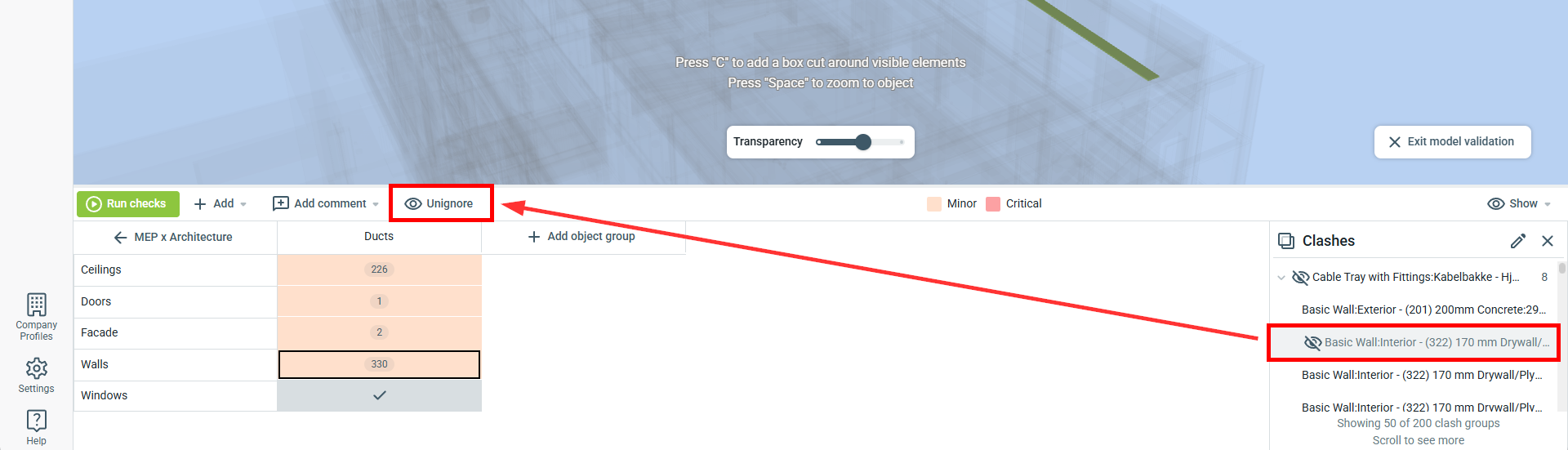

Ha a probléma újból releváns, és újra szeretné venni, válassza ki a problémát a listáról, majd kattintson a felső eszköztálon található FIGYELMEN KÍVÜL HAGYÁS MEGSZÜNTETÉSE gombra.
Modell ellenőrzésének előzményei

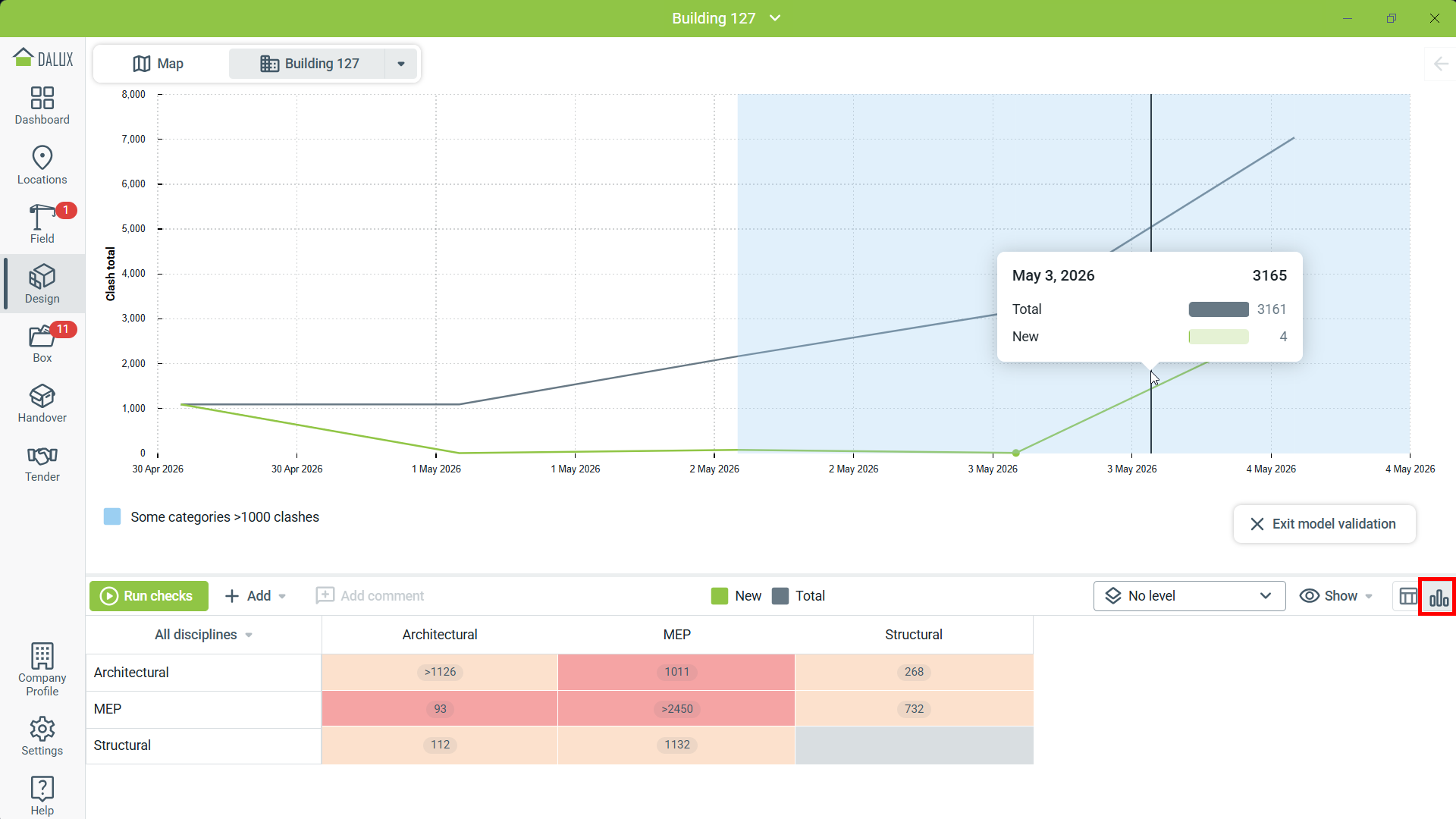

Amikor a tervezők frissítik a modelljeiket és megoldják a problémákat, nehéz lehet nyomon követni az összehangolás állapotát és a megoldatlan ütközésvizsgálatokat. Váltson a diagramnézetre, hogy megtekinthesse az ütközésvizsgálatok előzményeit. Ez magában foglalja az adott napon fennálló ütközésvizsgálatok összes számát, valamint az új és megoldott ütközésvizsgálatok számát a projekt idővonalán.

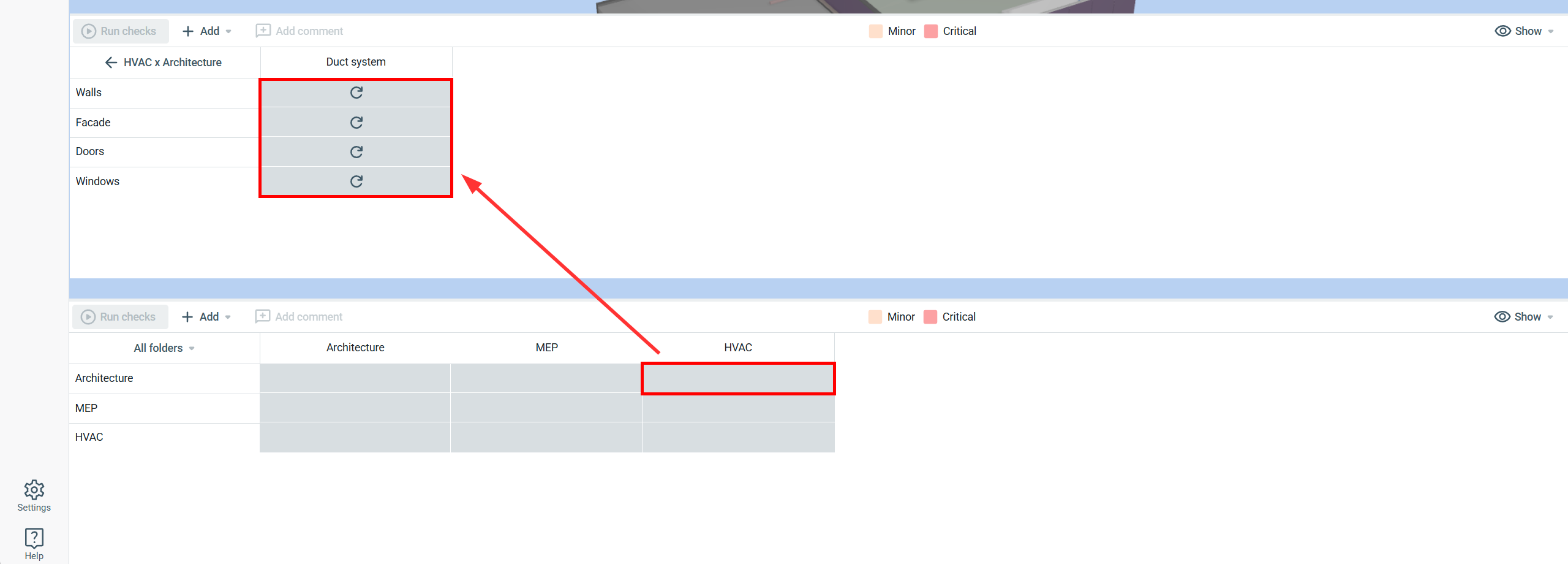

Kattintson a két ütköző szakterület cellájára az ellenőrzési mátrixban, hogy csak a kiválasztott szakterületek előzményeit lássa.
