Ez a cikk ismerteti, hogyan állíthatóak be a hiperhivatkozások, és hogyan használhatók az azonosítóval hivatkozott rajzok és dokumentumok gyors megnyitására.
Hogyan használjuk a hiperhivatkozásokat
A hiperhivatkozásokat gyors navigálásra használják a rajzok és dokumentumok között - például ugrás egy alaprajzról egy konkrét metszethez, vagy egy dokumentumból a kapcsolódó emeleti tervre.
Manuálisan feltöltött fájlok zöld hiperhivatkozásokat jelenítenek meg, míg hiperhivatkozások kék színűek, ha egy bővítményt használtak.
Technikai információk
A hiperhivatkozások a dokumentumokra csak az új fájlok esetében támogatottak, amelyek 2025. augusztus 4. után lettek feltöltve, mivel ezeknek az új dokumentum processzorunkkal kell feldolgozniuk.
Hiperhivatkozások használata Helyszínekben
A hiperhivatkozásokat csak PDF-fájlokon lehet létrehozni

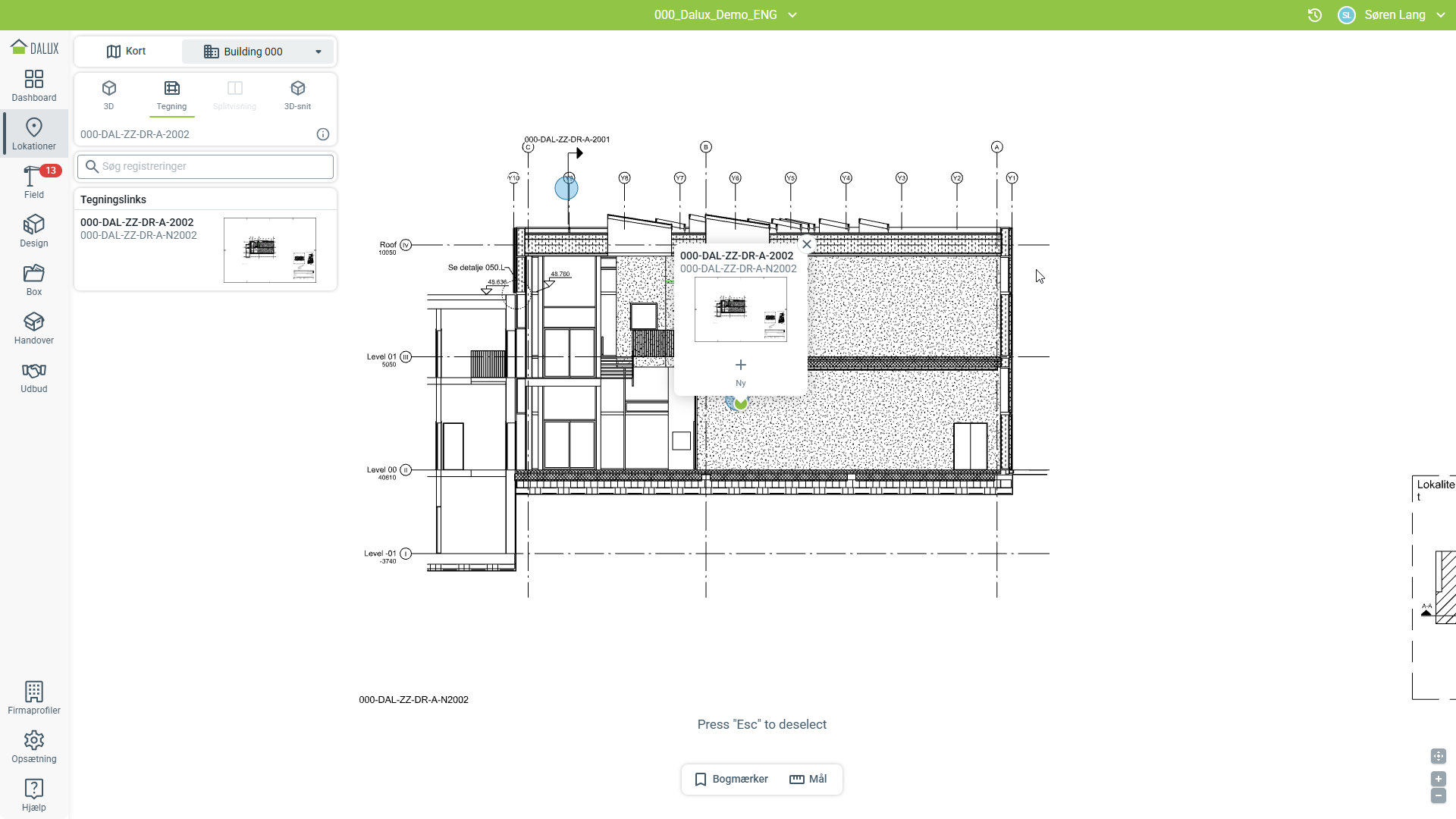

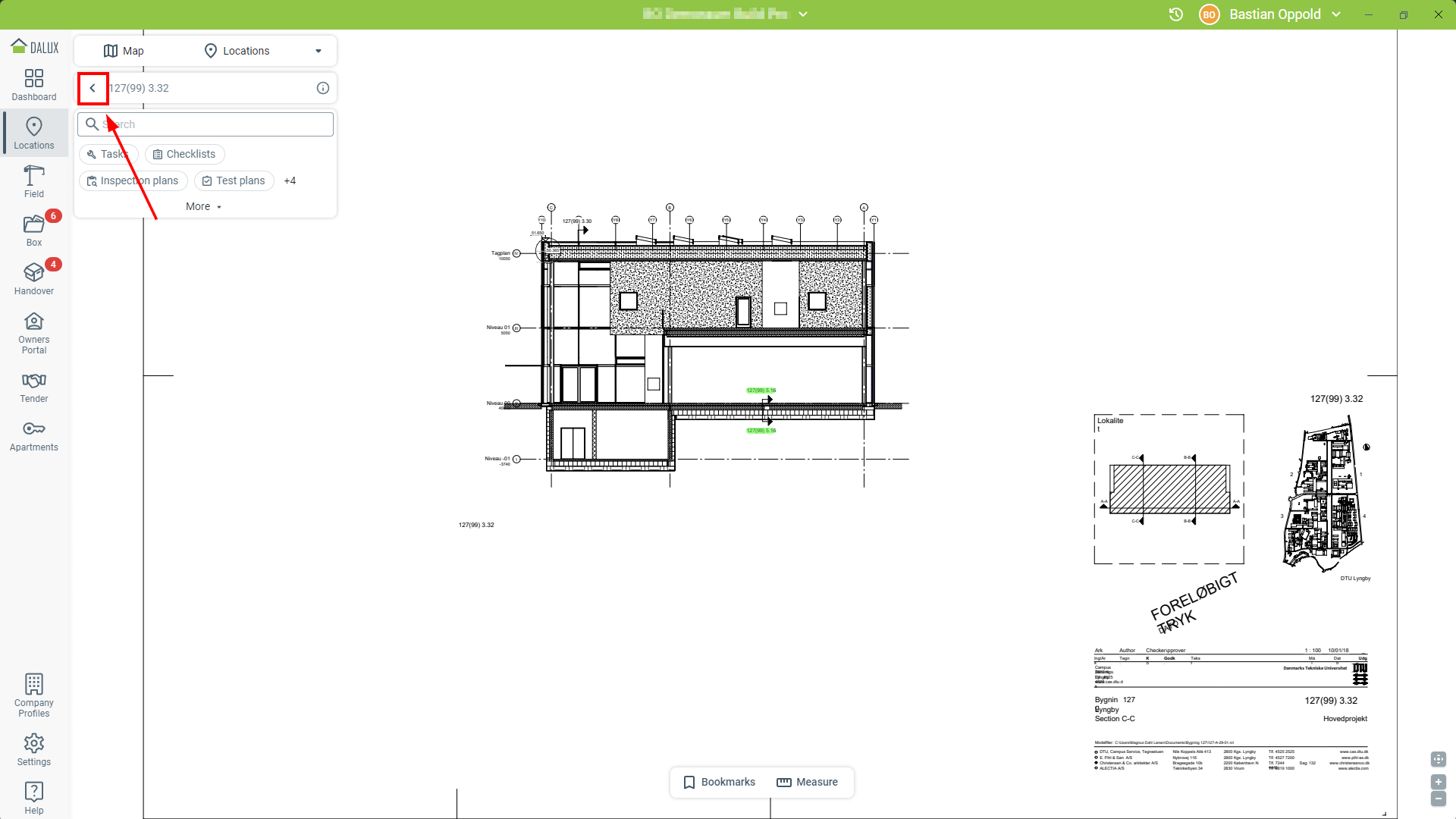

Mindig használhatja az előző rajzhoz történő visszatérésre az ikont:
Technikai információk
Megjegyzés, ha több fájlterületet használ, csak a közzétett rajzok jelennek meg a Helyszínek területén.
Hiperhivatkozások használata Boxban
A Box-ban a hiperhivatkozással megnyitott rajzok vagy dokumentumok új lapként jelennek meg az aktuális nézetben. A hivatkozás mindig a fájl elérhető legújabb verzióját nyitja meg, függetlenül a fájlterülettől.
Hogyan állítsuk be a hiperhivatkozásokat
Rajzokon és dokumentumokon található fájlszámok felismerése

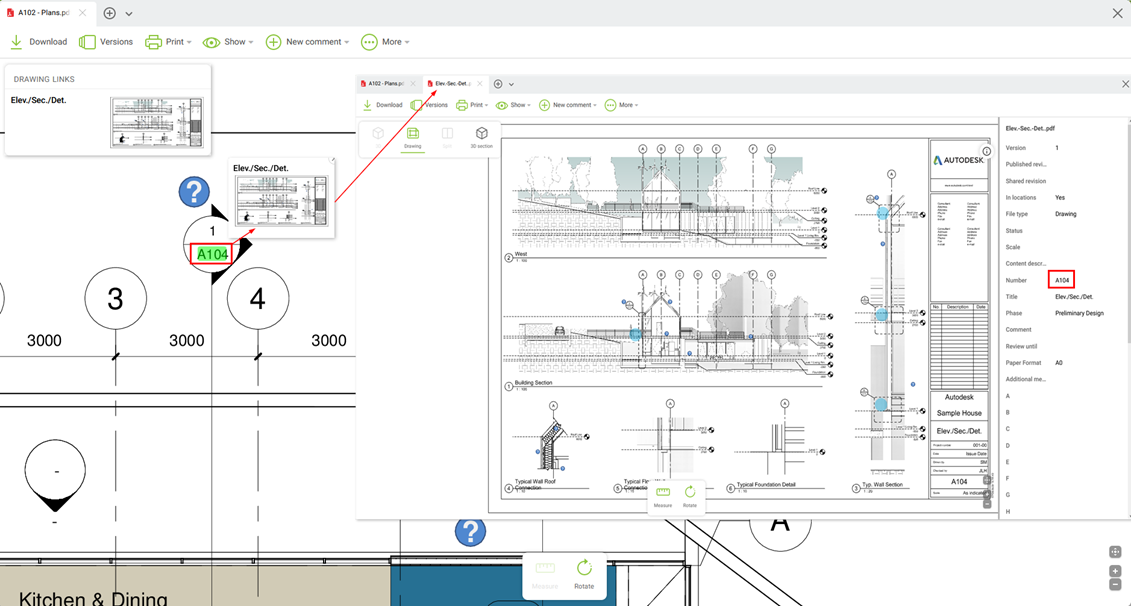

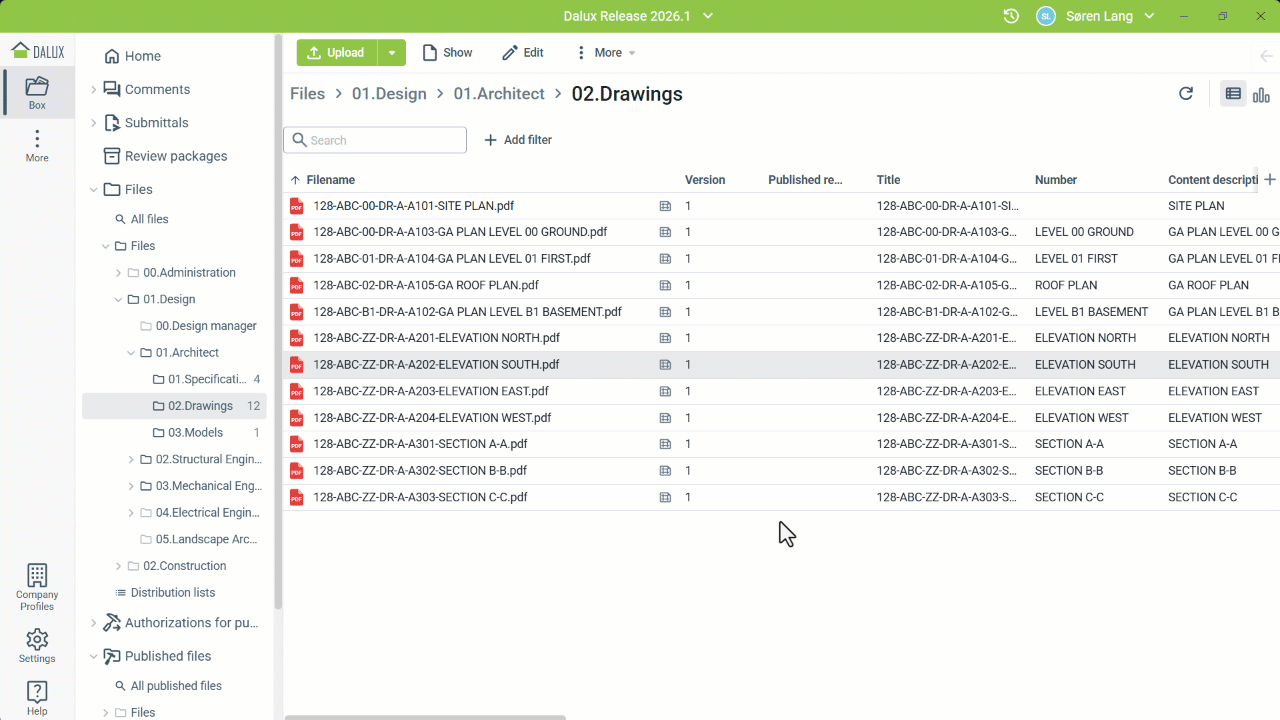

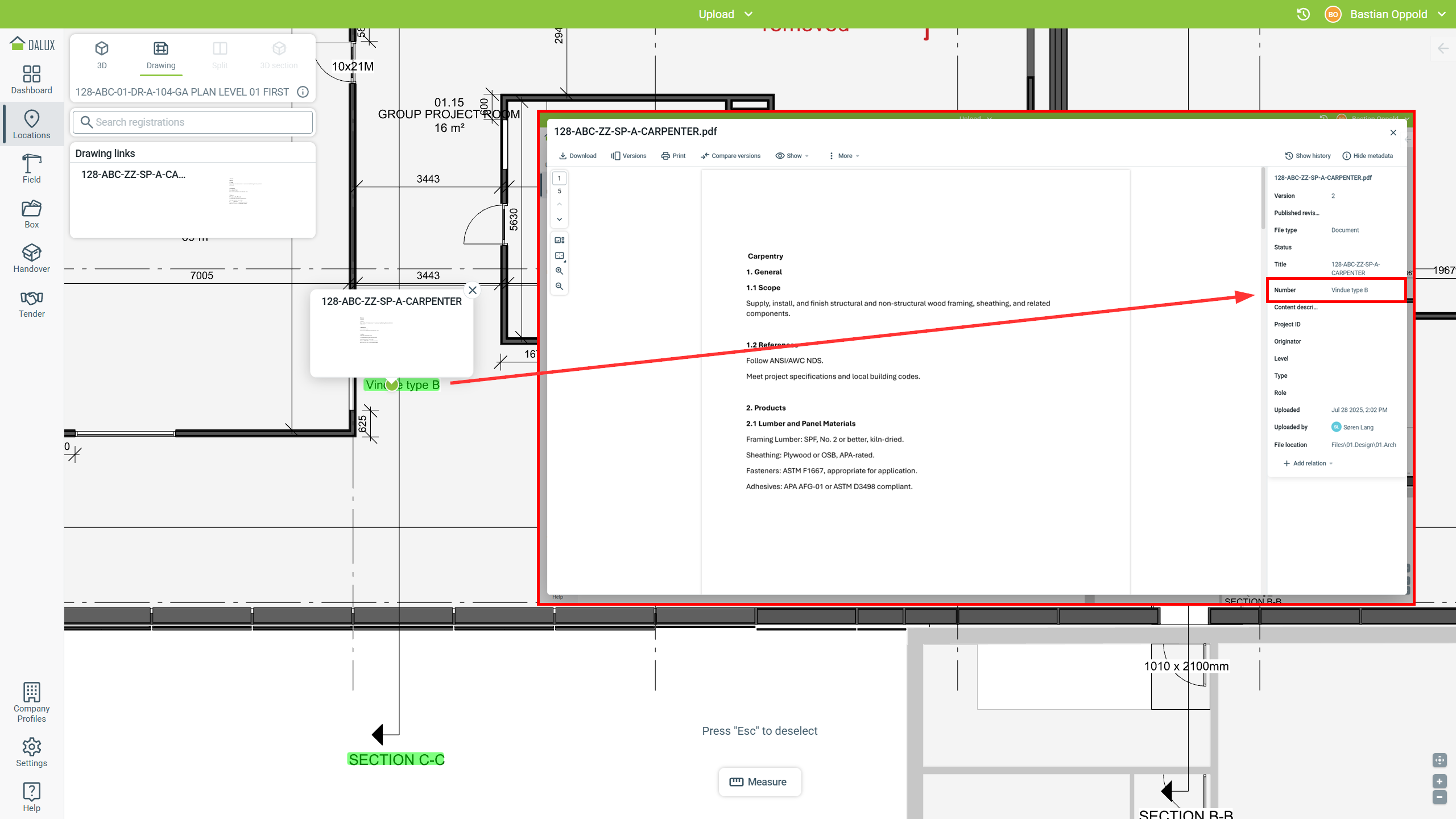

A szám a Dalux metaadatok „Szám” mezőjére utal. Töltse ki ezt a mezőt azzal a pontos karakterlánccal, amely megjelenik azokon a rajzokon, amelyeken hivatkozást kíván létrehozni. Ezt akár a feltöltés alatt, akár utána megteheti. Ezután a Dalux automatikusan létrehoz egy hivatkozást.

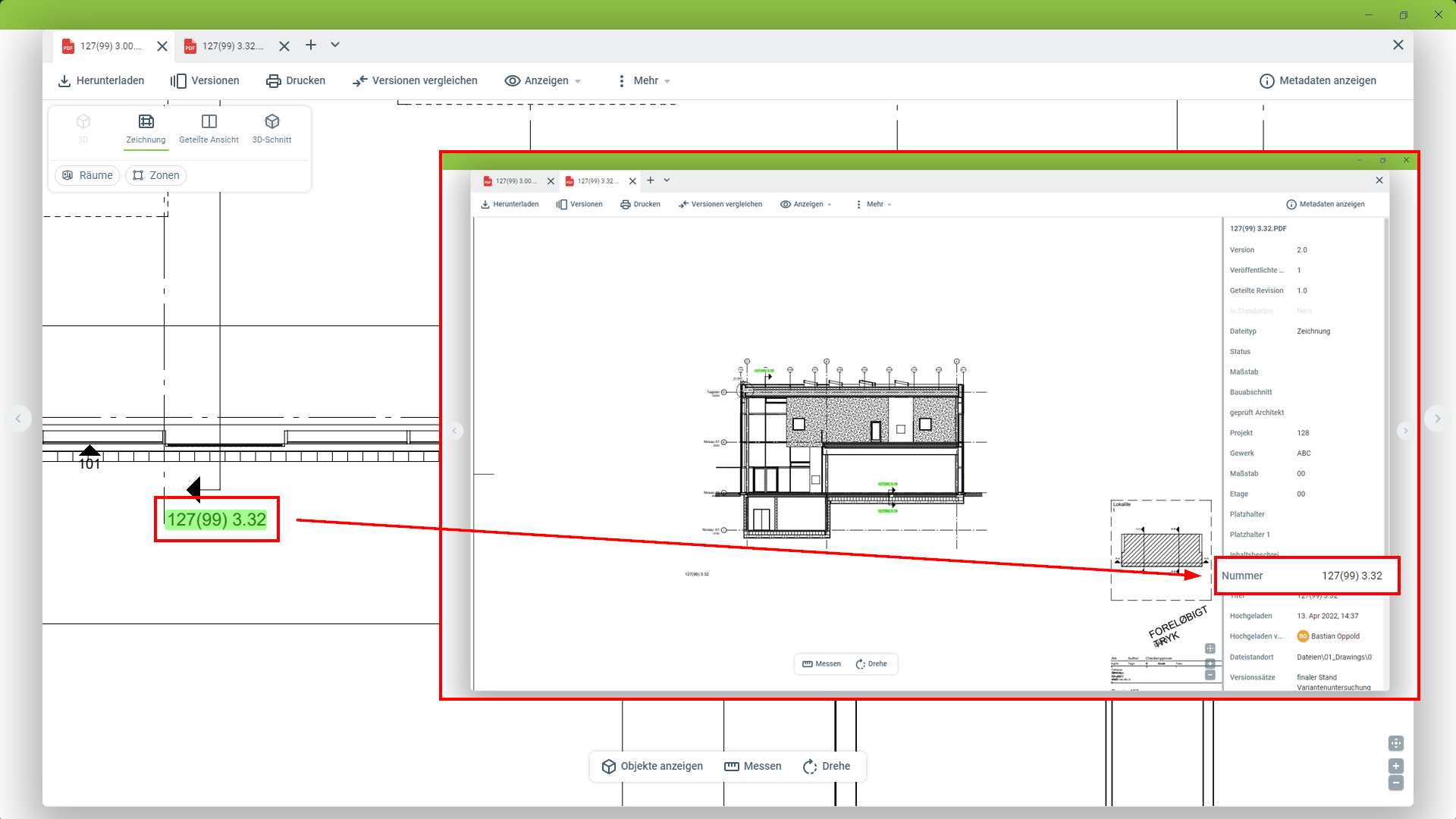

A következő példában a rajz a padlóterven „127(99) 3,32” néven szerepelt, így ugyanaz a string került be a szám metaadat mezőbe. A Dalux felismeri a karakterláncot az alaprajzon, és ennek megfelelően létrehoz egy hiperhivatkozást.
Alapvető követelmények a hiperhivatkozásokhoz
Az alapvető követelmények a karakterlánc felismeréséhez a következők:
- Hivatkozások csak PDF fájlokon vagy DWG rajzokon hozhatók létre
- A karakterláncnak hosszabbnak kell lennie, mint 1 karakter
- A karakterláncnak rövidebbnek kell lennie, mint 45 karakter
- A karakterláncnak tartalmaznia kell legalább egy nem numerikus karaktert (betű, szimbólum)
Tippek a hiperhivatkozások létrehozásához
- Betűtípus: Kerülje azokat a betűtípusokat, ahol a karakterek közötti távolság túl szűk vagy túl széles. Ajánljuk a Microsoft vagy hasonló alapértelmezett csomagok betűtípusainak használatát.
- Hiperhivatkozás előtti/utáni térköz: Engedélyezze a meghatározott távolságot a hiperhivatkozás előtt és után annak érzékeléséhez.
Példa: Ahelyett hogy,
„További információért lásd a A-40-EK-ST-U02 rajzot”
válassza külön a rajz számát
„További információért, kérjük látogasson a rajzra:A-40-EK-ST-U02”
- Betűstílus: Kerülje a betűstílusok, például félkövér és dőlt használatát.
- Modellező szoftver: Ha a szoftver támogat közvetlen „Exportálás PDF-be” opciót, valószínűleg a saját PDF készítőjét / motorját használja. A nyomtatási lehetőség használata és a „Microsoft Nyomtatás PDF-be” motor jobb eredményhez vezethet.
Hiperhivatkozások beállítása CAD szoftverben

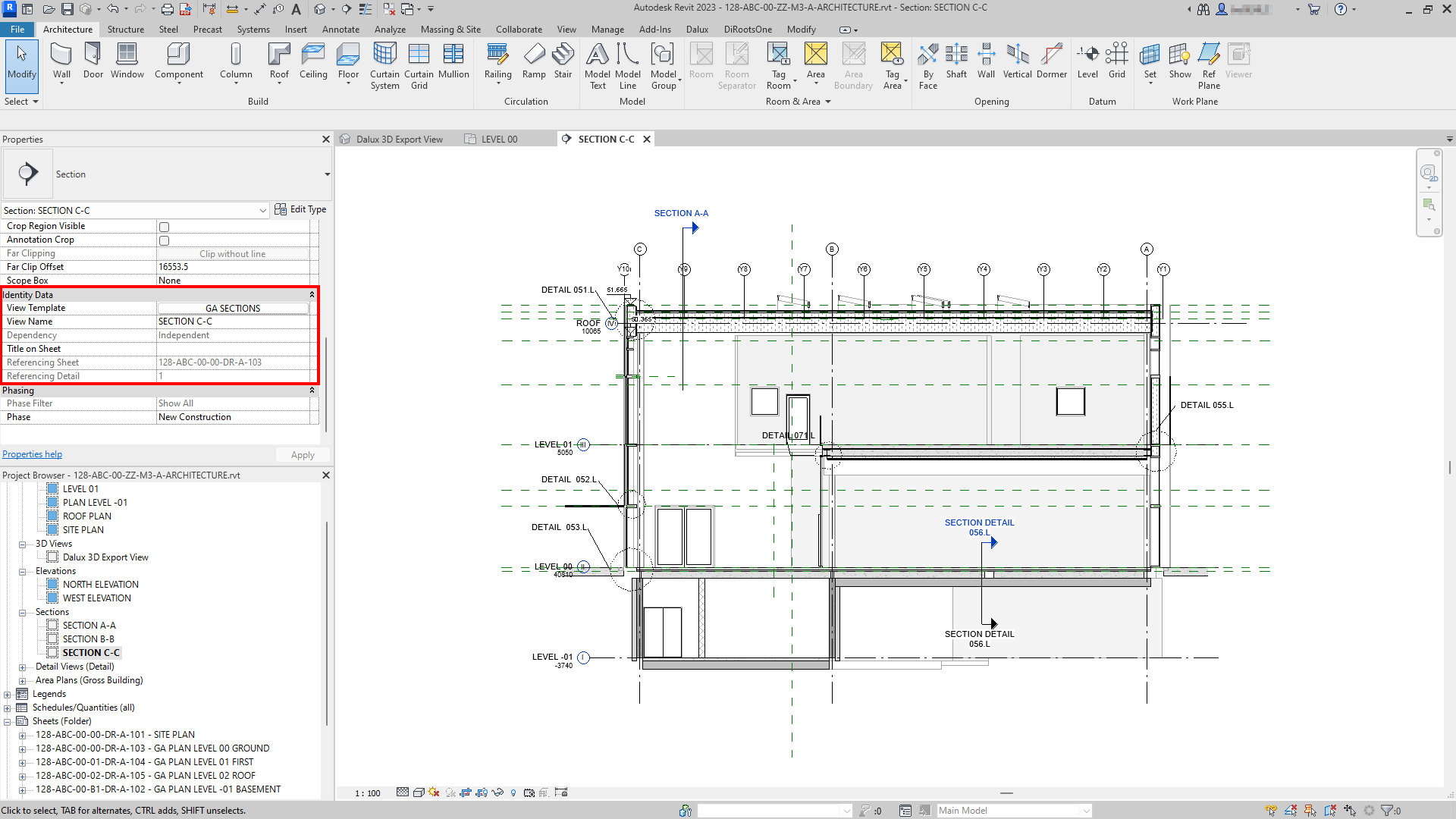

Ha a modellező szoftverben, például a Revit-ben implementálta a hivatkozásokat, és a rajzait plugin-on keresztül feltölti a Dalux-ba, automatikusan létrehozásra kerülnek kék hiperhivatkozásként.
Manuális hiperhivatkozások létrehozása
A Dalux Box Pro-projektekben saját kézi hiperhivatkozásokat is létrehozhat. Ez lehetővé teszi, hogy egyedi hivatkozásokat hozzon létre rajzokra és dokumentumokra, amelyekre közvetlenül szeretne hivatkozni.
Nyissa meg azt a fájlt, amelyre el szeretné helyezni a hivatkozástHozzákapcsolás ehhez: fájl
Válassza ki azt a fájlt, amelyhez hivatkozni szeretne
Helyezze el a hivatkozást a fájlon
A hivatkozás létrehozása után húzza azt a megfelelő helyre. Alapértelmezés szerint a hivatkozás a fájl nevét jeleníti meg. Szerkesztheti, hogy rövidebb vagy könnyebben olvasható nevet használjon.
Műszaki információ
Csak akkor lát manuális hiperhivatkozásokat, ha hozzáfér az ahhoz a fájlhoz, amelyre hivatkoznak.
Ha egy manuális hiperhivatkozásokat tartalmazó fájl a Helyszínek között van, és fájlterületeket használ, a hiperhivatkozás csak akkor jelenik meg, ha a hivatkozott fájl közzétéve lett.
