Ez a cikk bemutatja, hogyan állíthatja be a zónákat és a zónarétegeket a projektben. A zónák lehetővé teszik a projektben található helyszínek könnyebb megkülönböztetését. Ezeket a Dalux más funkciói is használják, mint például az ellenőrzési tervek, próbatervek és Apartments. A zónákhoz dokumentumokat is csatolhat.
Hogyan hozzunk létre zónákat

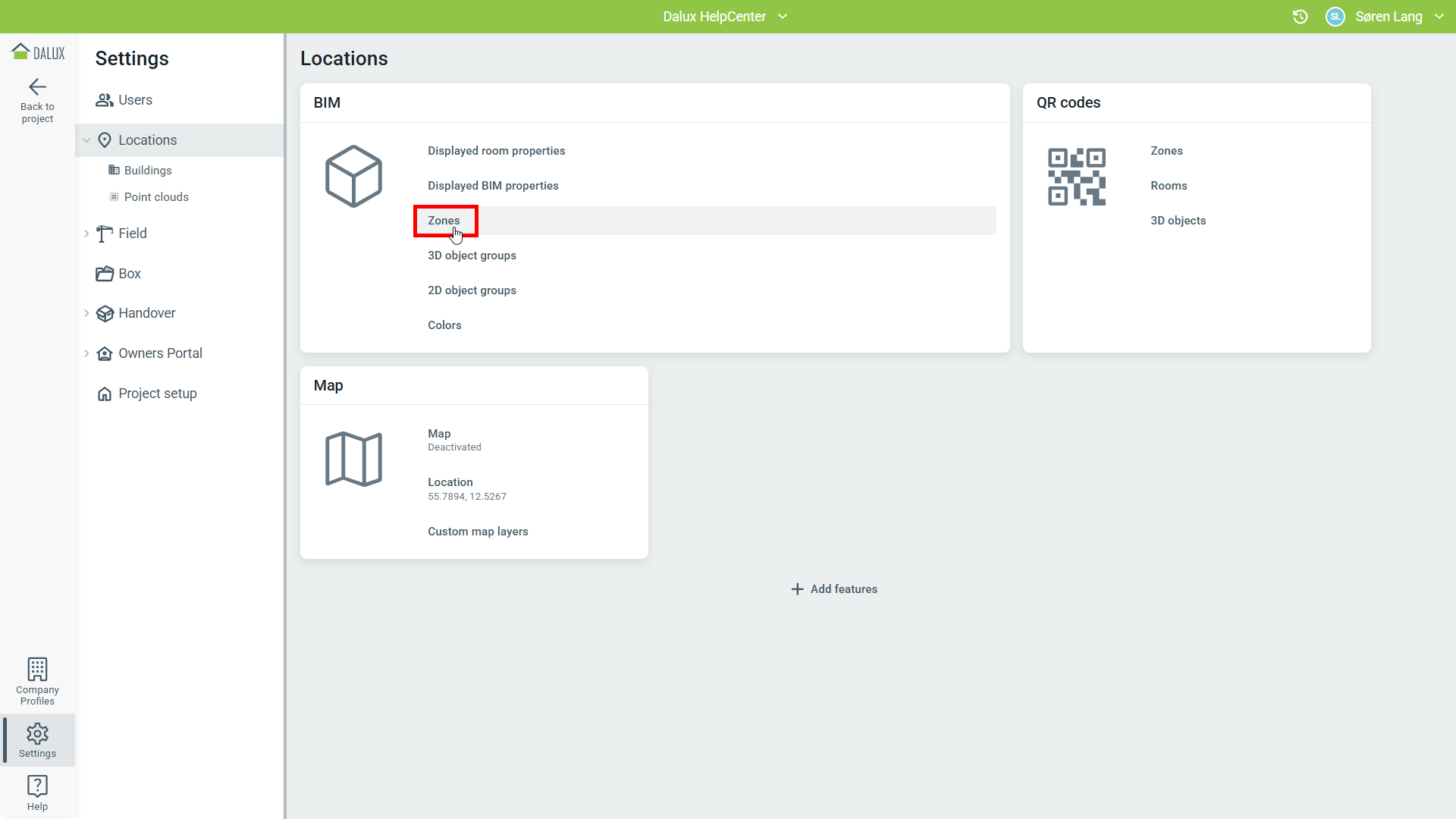

A zónák beállításához a projektben lépjen ide Beállítások
Helyszínek
'Zónák':
Ez megnyit egy új ablakot, ahol hozzáadhatja, törölheti és szerkesztheti a zónákat.

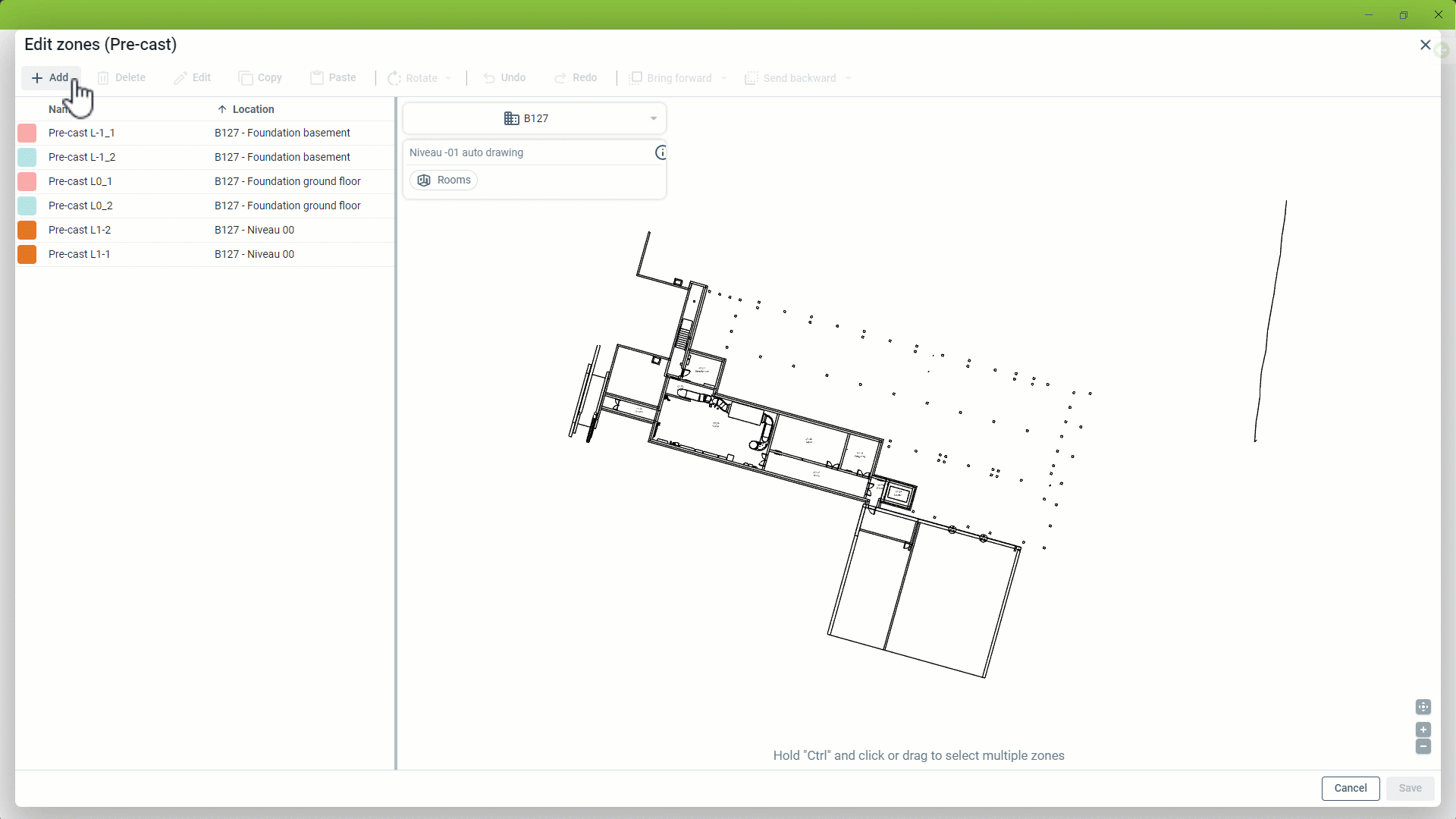

A zónák létrehozásához először válasszon ki egy épületet és rajzot. Ezután kattintson a Hozzáadás gombra. Ezután megrajzolhatja a zónát.

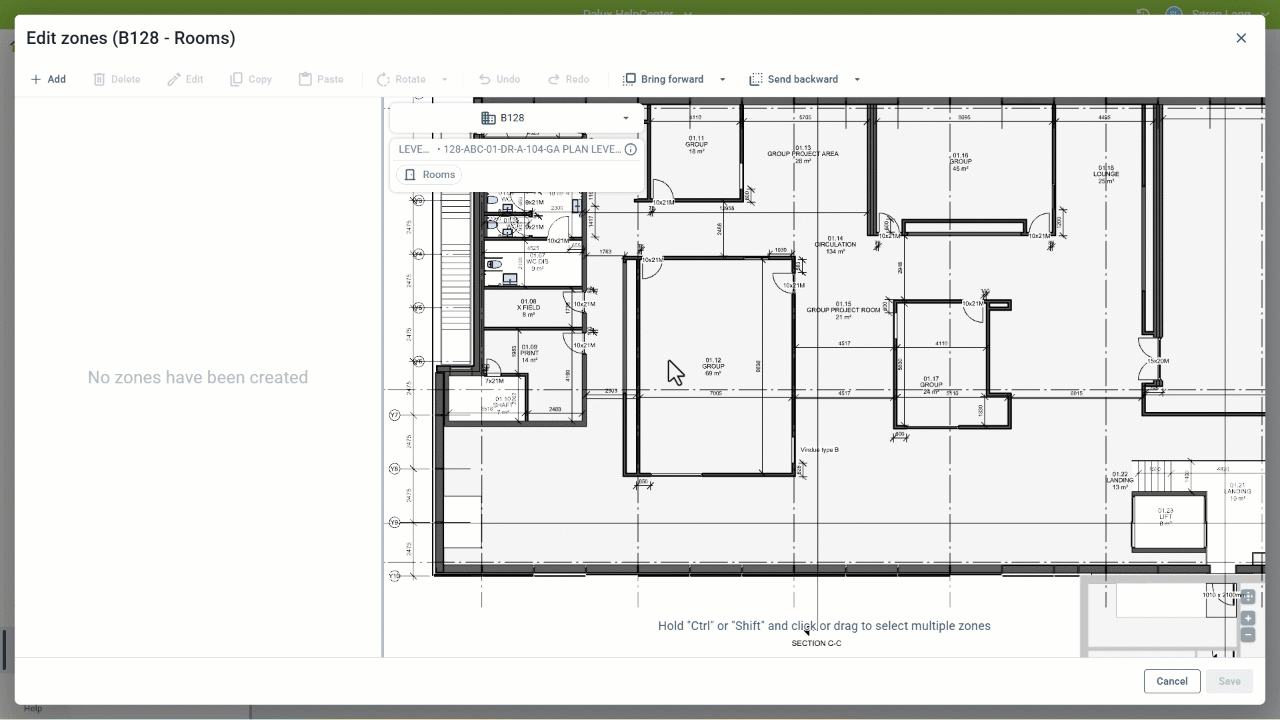

A zóna rajzolásakor két lehetőség van:
Kattintás és tartás: Ha kattint és tartja, az egér húzásával téglalapot hozhat létre.
Kattintás: Kattintson a terület sarkainak beállításához. A Dalux automatikusan létrehozza a terület éleit ezek alapján a pontok alapján. Állítson be annyi sarkot, amennyire szüksége van a kívánt terület körvonalazásához. Kattintson a kiindulási pontra a terület bezárásához.
Amikor a zóna meg lett rajzolva, adja meg a zóna nevét és kattintson az 'OK' gombra.

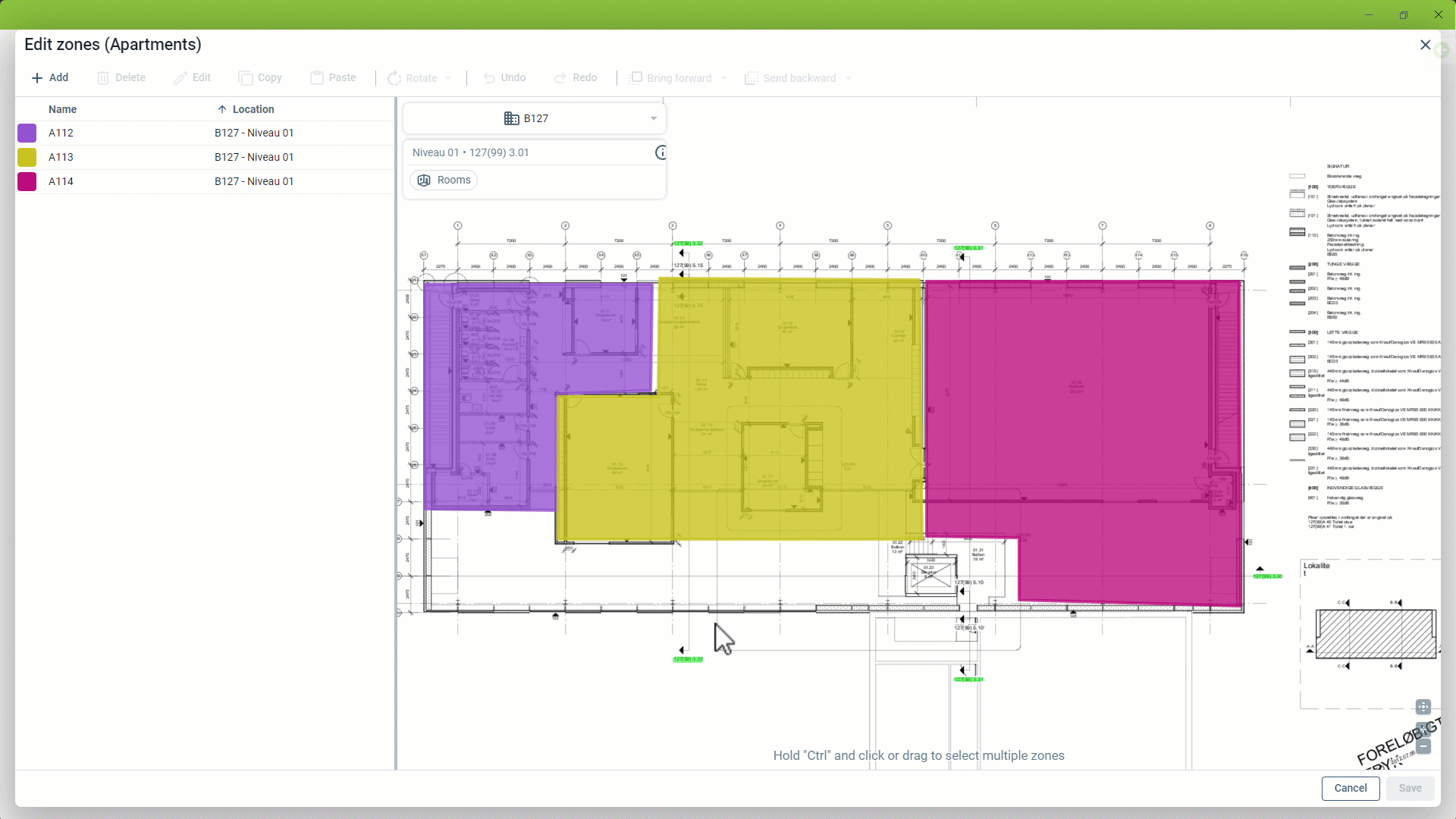

Hogyan szerkesszük a zónákat

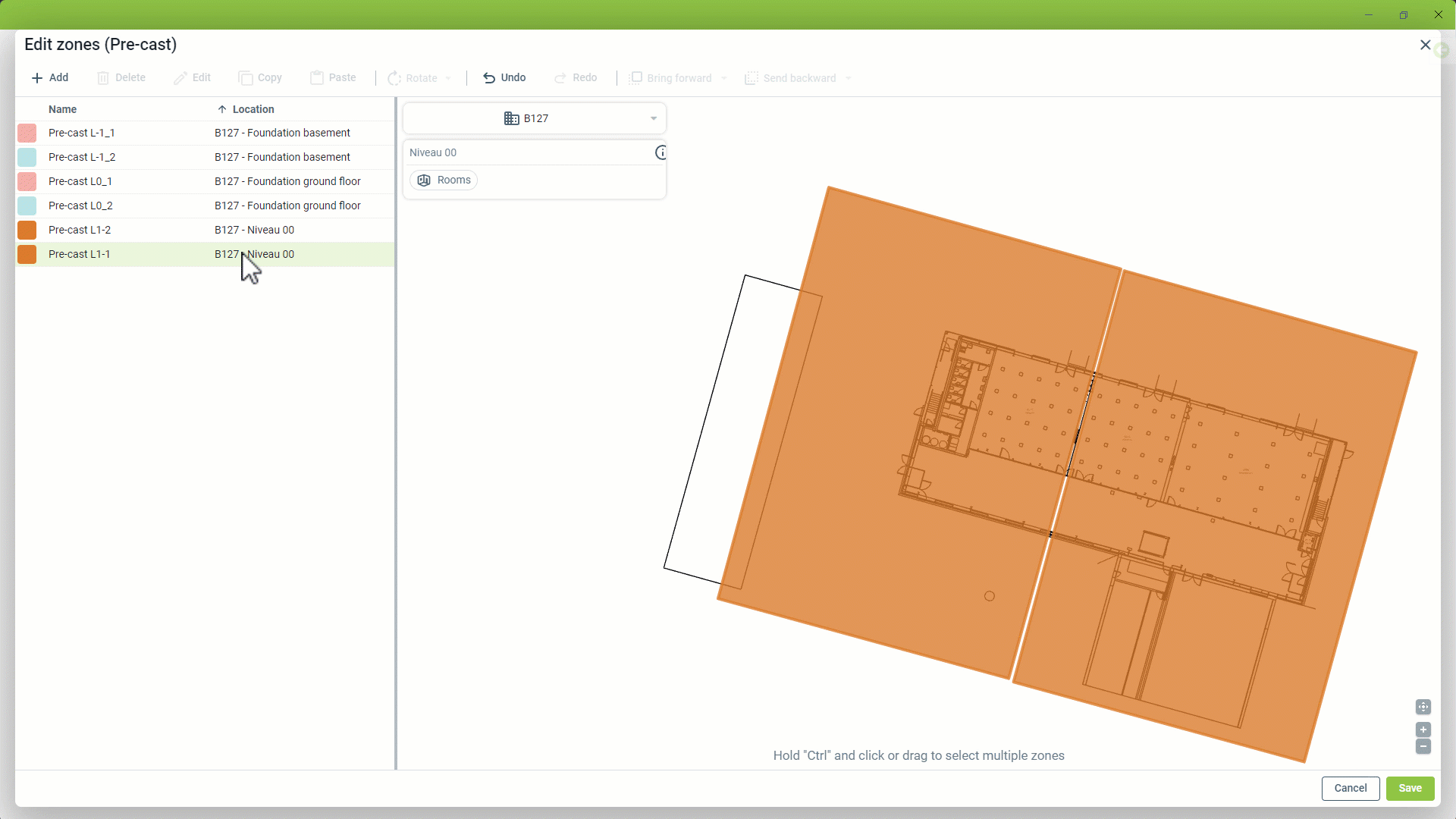

Miután egy zóna létre lett hozva, a következő módokon szerkeszthető, miután kiválasztotta a listanézetből.
Áthelyezés: Az egész zóna áthelyezéséhez, egyszerűen vigye a kurzort a terület fölé, amíg az négyirányú nyíllá nem változik. Ezután kattintson és tartsa lenyomva a bal egérgombot a zóna mozgatásához.
Szerkesztés/Eltávolítás: Egy sarok szerkesztéséhez vagy eltávolításához vigye az egeret egy zöld sarokra, amíg az sárgává nem válik. Ezután kattintson és tartsa lenyomva a bal egérgombot a sarok mozgatásához. Ha a sarkot két másik sarokkal egy vonalba igazítja, az egérmutató pirossá válik. Engedje el az egérgombot a sarokpont eltávolításához.
Sarok Létrehozása: Egy sarok hozzáadásához vigye az egeret egy egyenes vonal fölé, amíg az fel/le nyíllá nem változik. Kattintson és tartsa lenyomva az egérgombot egy új sarok létrehozásához, majd engedje fel a gombot a folyamat befejezéséhez.
Kérjük, vegye figyelembe, hogy a zóna módosítása az épület ÖSSZES meglévő regisztrációját érinti, nem csak az újakat.

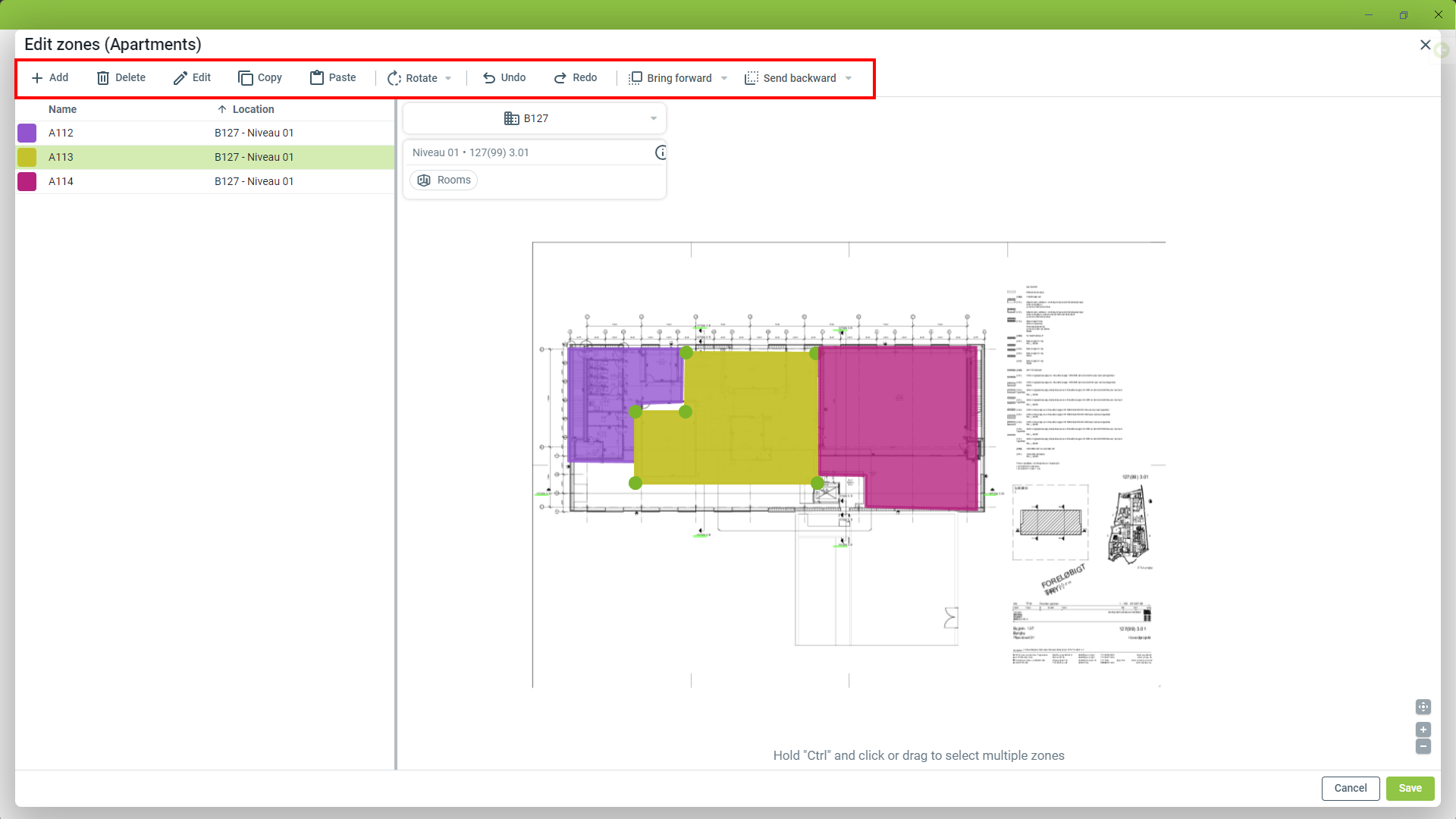

Ha egy zóna ki van választva, az eszköztár a következő opciókat kínálja.
-
Hozzáadás: Új zóna létrehozásához kezdje el rajzolni a jobb oldali nézetben.
-
Törlés: Törölje a kiválasztott zónát. A zónák véglegesen törlődnek, amikor a 'Mentés' gombra kattint.
-
Szerkesztés: A kiválasztott zóna nevét és tulajdonságait változtathatja meg. Ha a zónanév több zónában is használva van, egy felugró ablak megkérdezi, hogy a módosítások az összes zónára vagy csak a kiválasztottra vonatkozzanak-e.
-
Másolás: Másolja a zónát a vágólapra.
-
Beillesztés: Illessze be a másolt zónát egy új helyre.
-
Forgatás: Eszközök a zóna forgatásához és tükrözéséhez.
-
Visszavonás: A legutolsó mentés óta végrehajtott műveletek visszavonása.
-
Újra: A legutolsó mentés óta visszavont műveletek végrehajtása újra.
-
Előrehozás: A zóna egy lépéssel előrébb helyezése. A legelőrébb lévő zóna lesz az egyetlen zóna, amelyik regisztrációval lesz társítva ebből a zónarétegből. A legördülő lista lehetővé teszi a zóna mások elé helyezését.
-
Hátraküldés: A legördülő lista lehetővé teszi, hogy a zónát az összes többi mögé helyezze.
Tippek és trükkök
Zóna másolásához és beillesztéséhez használhatja operációs rendszerének billentyűparancsait is:
- Windows: Ctrl + C / Ctrl + V
- macOS: Cmd + C / Cmd + V
A legutóbbi művelet visszavonásához használd a Ctrl + Z vagy CMD + Z billentyűket.
Hogyan hozzunk létre zónarétegeket
Zónarétegeket hozhat létre zónái rendezéséhez. A projekt legfeljebb 10 zónaréteget tartalmazhat.
Többszörös zónarétegek engedélyezéséhez ugorjon ide
Beállítások
Helyszínek
'Zónák'.

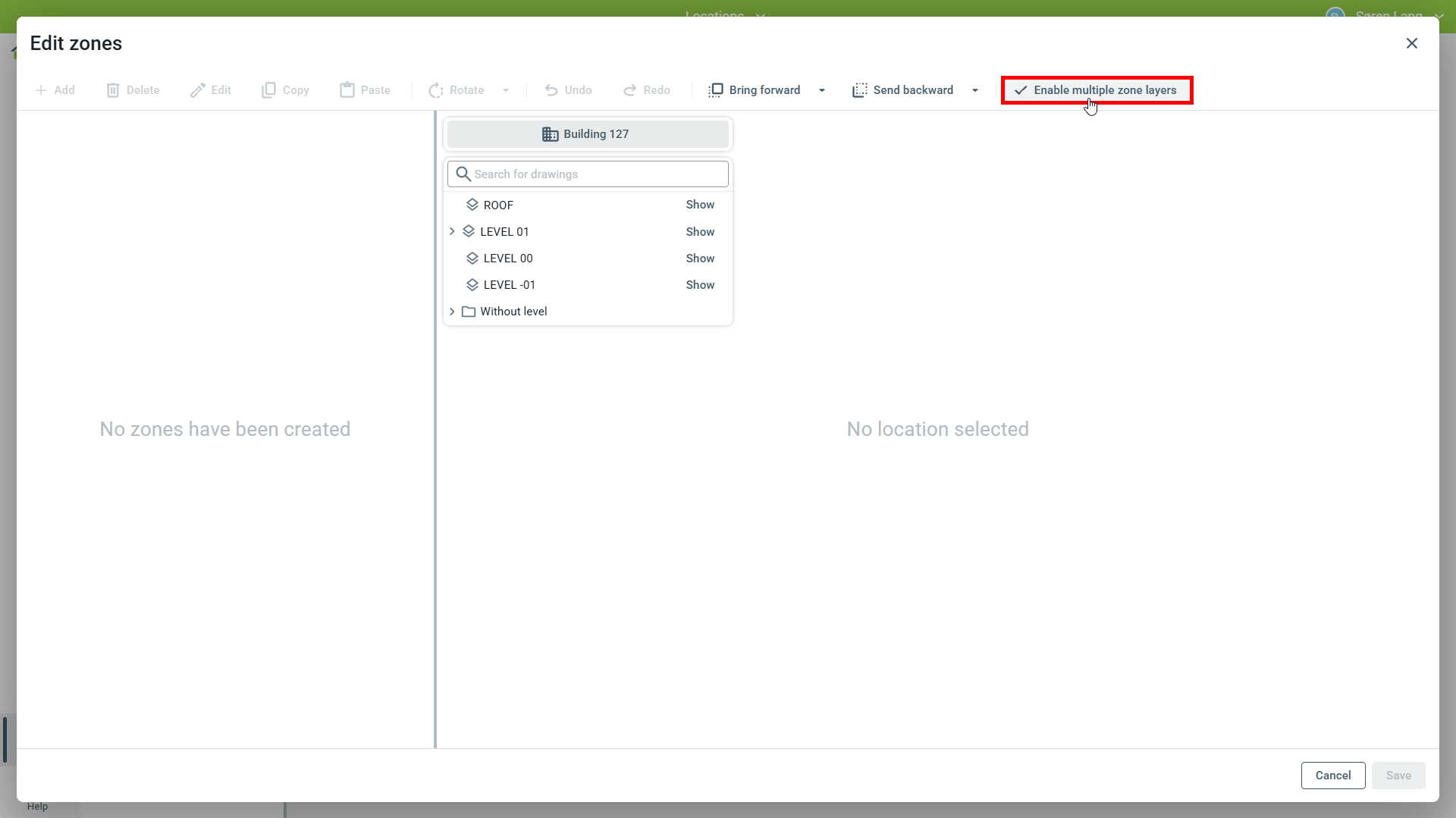

Az új ablakban kattintson a Több zónaréteg engedélyezése:

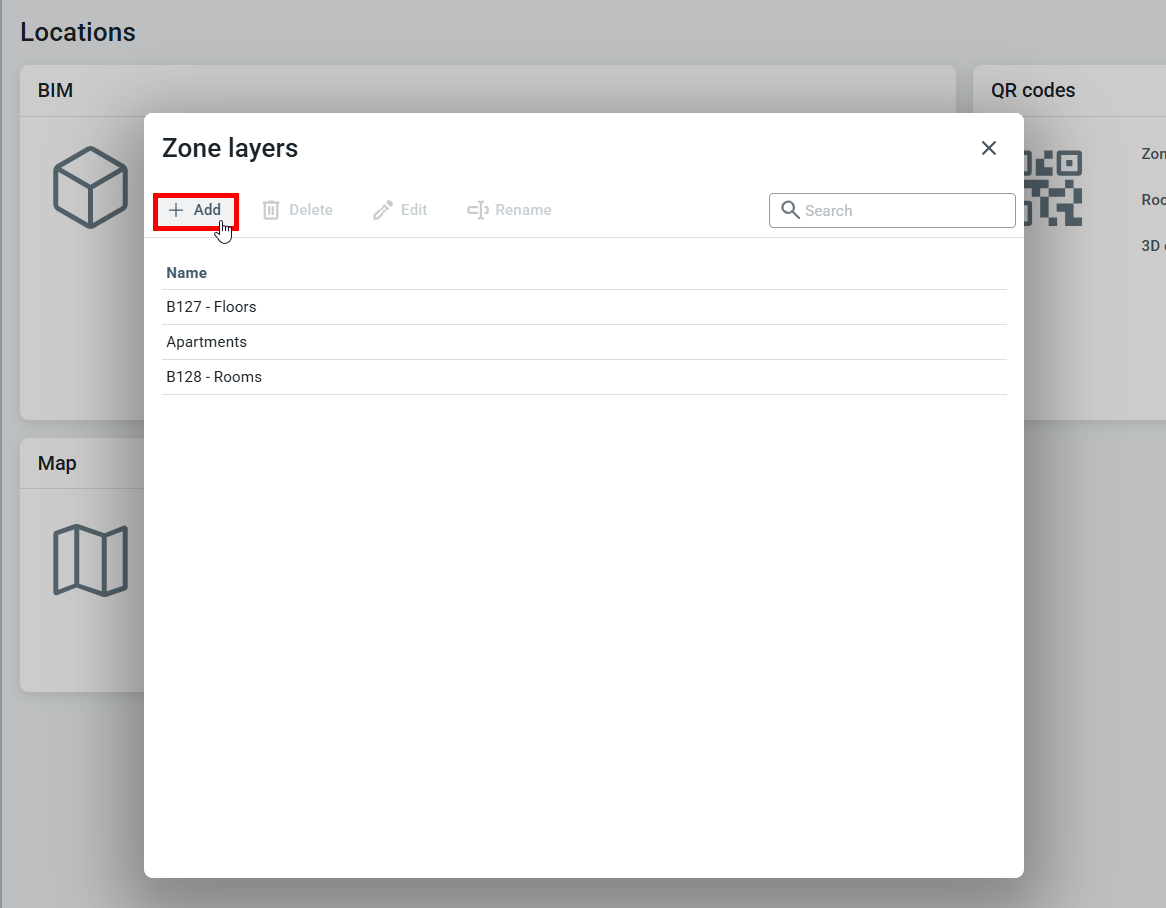

Ha többszörös zónarétegek engedélyezve vannak, a zónaszerkesztő ablak megváltozik, hogy megmutassa a különböző zónarétegeket. Innen új zónarétegeket adhat hozzá a Hozzáadás gombbal.
A meglévő zónarétegeket szerkesztheti a zónaréteg nevére duplán kattintva, vagy kattintson a Szerkesztés gombra.

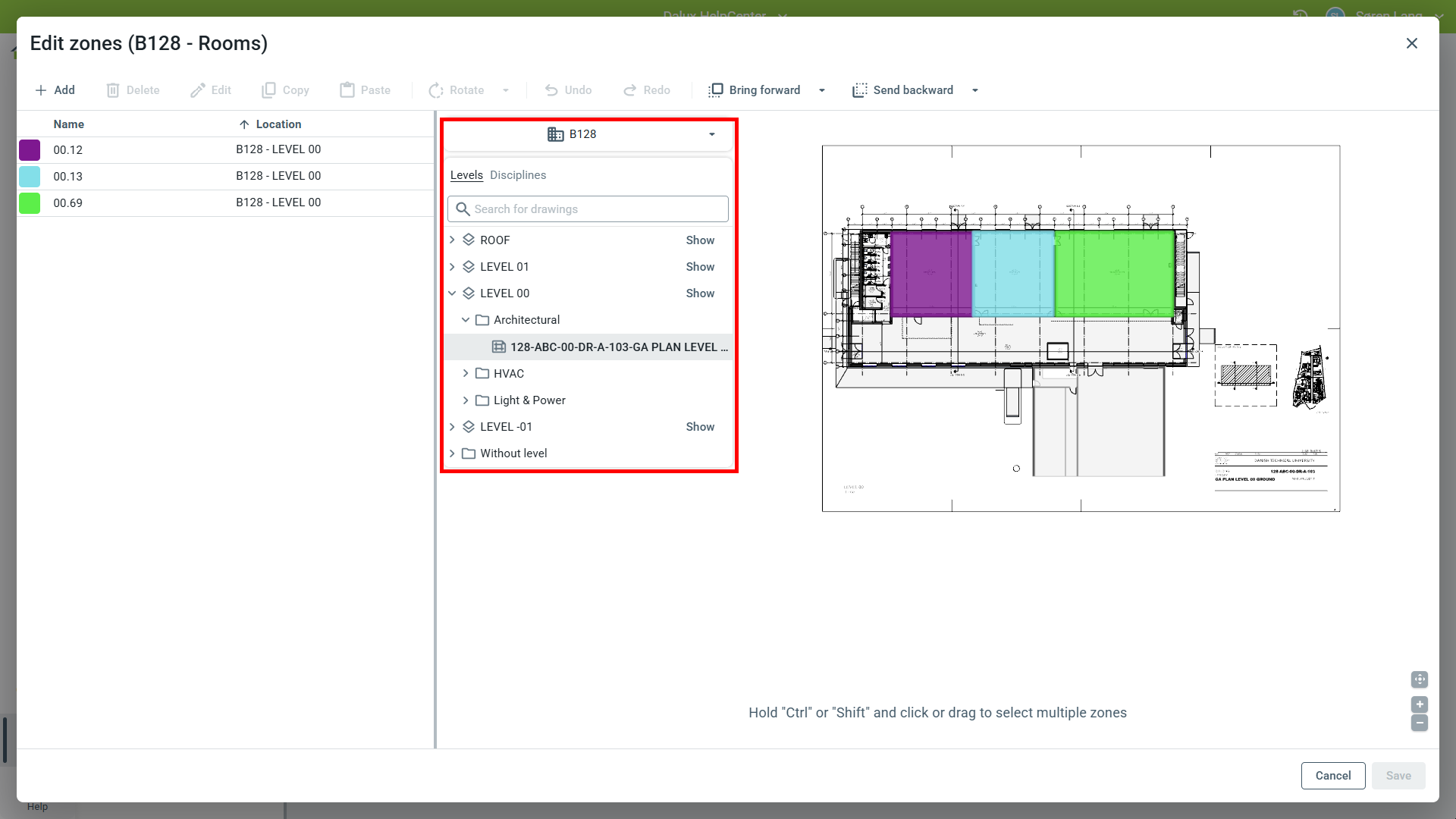

Az itt rajzolt zónák hozzáadódnak a zónaréteghez. Az épületet és a rajzot kiválaszthatja a menüből.
Tippek és trükkök
Ha zónák átfedésben vannak egy rétegen belül, csak a legfelső (legelőre helyezett) zóna információi lesznek elmentve a metaadatokban. Több zóna adatainak elmentéséhez szükség van több rétegre.
Hogyan adjunk hozzá tulajdonságokat a zónákhoz
Zónák létrehozásakor vagy szerkesztésekor tulajdonságokat adhat a zónákhoz, hogy könnyebben hozzáférhessen az extra információkhoz.
Tulajdonságok hozzáadásához rajzoljon egy új zónát, vagy kattintson duplán a zónanévre a lista megnyitásához. Ezután tulajdonságokat adhat hozzá vagy másolhat be egy két oszlopos táblázatból.
Tovább
Ha többet szeretne megtudni a zónákról az infrastrukturális projektekben, olvassa el ezt a cikket: Hogyan állítsa be a zónákat az InfraFieldben.
