A Tekla plugint a Dalux készíti, és a Teklával működik, segítve olyan feladatokban, mint a modellek és rajzok feltöltése, valamint a megjegyzések létrehozása vagy felülvizsgálata.
Ez a cikk bemutatja, hogyan töltheti fel a modelleket és rajzokat a plugin használatával. A plugin nem tölti fel a tényleges Tekla modellfájlt a Daluxba. Ehelyett "daluxbim" fájlként kerül feldolgozásra.
A plugin letöltésének módjáról a következő cikkben olvashat: Dalux pluginek modellező szoftverekhez
A 3D modell- és rajzfájlok feltöltése és frissítése
Felhasználói jogosultságok
Ahhoz, hogy dokumentumokat tölthessen fel a Teklából, egy olyan felhasználói csoportban kell lennie, amely jogosultsággal rendelkezik az épületek és helyszínek szerkesztéséhez az érintett Dalux projekten. Ha ezt nem tudja megtenni, vegye fel a kapcsolatot a projekt rendszergazdájával.
Projekt és épület kiválasztása
A Teklából a Daluxba történő modellfeltöltéshez nyissa meg a Teklát, és győződjön meg róla, hogy be van jelentkezve a Dalux-fiókjába a pluginban.
Válassza ki vagy módosítsa a projektet a Projekt módosítása gombra kattintva, majd válasszon egy projektet a listából.
Kattintson a Feltöltés gombra az eszköztáron, válassza ki azt az épületet és fájlt, amelyre fel szeretné tölteni a modelljét, majd kattintson az OK gombra:
Ha ezt a modellt első alkalommal tölti fel, válassza az "új fájl" lehetőséget a Fájl mezőben. Ha ezt a modellt korábban már feltöltötte, válassza ki azt a fájlt, amelyet frissíteni szeretne.
Fontos!
Győződjön meg róla, hogy az az épület, ahová a Tekla fájlt fel szeretné tölteni, már létezik a Dalux projektben, mivel a pluginon keresztül nem hozhat létre új épületeket.
Fájlok feltöltése
A fő feltöltési képernyőn kiválaszthatja a feltölteni kívánt fájlokat, és megtekintheti az azokhoz társított metaadatokat.
Megjegyzés
Ha első alkalommal tölt fel, először menjen végig a Szint hozzárendelés, a
Tulajdonság hozzárendelés, és a
Szakterület hozzárendelés lépéseken (lásd lent). A plugin elmenti ezeket a beállításokat a jövőbeli feltöltésekhez.
Fájlnév: Ez a fájl neve a Daluxban. Ezt a Tulajdonság hozzárendelés alatt módosíthatja, hogy Tekla tulajdonságokkal töltse fel, vagy a listanézetben a fájlnévre duplán kattintva manuálisan megváltoztathatja.
Verzió: Ez az a verzió, amelyet a fájl a feltöltés után kap a Daluxban (minden export növeli ezt a számot).
Mappa: Válassza ki a Dalux Boxban azt a mappát, ahová a fájlt fel kell tölteni.

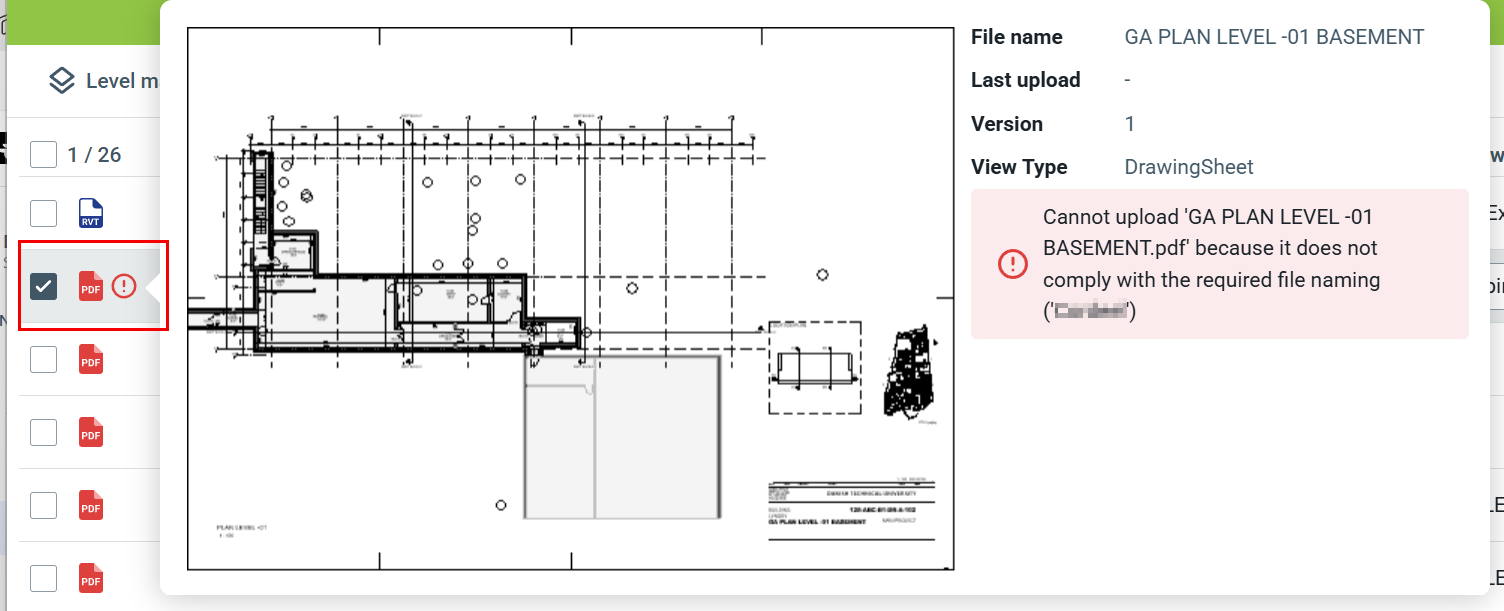

Ha a mappához fájl elnevezési sablon van csatolva, a plugin figyelmeztetést jelenít meg, ha a név nem egyezik a sablonnal. A plugin nem tölti fel azokat a fájlokat, որոնց neve nem egyezik a sablonnal.
Feltöltve: Ez a fájl utolsó feltöltésének dátuma.
Aktív nézet: Válassza ki azt a nézetet, amely meghatározza, hogy a rajzot melyik szinthez kell hozzárendelni. Válassza a "Nincs hozzárendelés" lehetőséget, ha nem szeretné, hogy a rajz/lap egy szinthez legyen társítva.
Dalux szint: Válassza ki azt a szintet, amelyhez a rajzot az aktív nézet szerint hozzárendeli.
Szám: Ez a rajz lapszáma (csak Teklában szerkeszthető).
Cím: Ez az a név, amelyet a rajzhoz használnak a Design és Helyszínek modulokban. Adja meg az értéket manuálisan, vagy rendelje hozzá a Tulajdonság hozzárendelés alatt.
Tartalom leírása: Ez egy rendszermetaadat-mező. Adja meg az értéket manuálisan, vagy rendelje hozzá a Tulajdonság hozzárendelés alatt.
Az egyéni metaadatok a projektből itt jelennek meg, és úgy viselkednek, mint a "Tartalom leírása".
Jelölje ki a fájlokat a négyzetek bejelölésével, és a plugin kiemeli az egyes kijelölt sorokat.
A narancssárga csillag egy kötelező mezőt jelez. Az érték kiválasztása kötelező ahhoz, hogy a fájlt fel lehessen tölteni.
Tippek és trükkök
Többszörös kijelölést végezhet a Ctrl vagy a Shift lenyomásával, miközben több sort választ ki.
Modellfájlok
A modellek ugyanúgy viselkednek, mint a rajzok, két fő különbséggel.

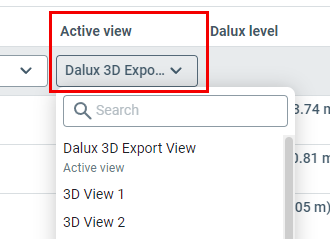

Aktív nézet (3D)
Válassza ki azt a 3D nézetet, amelyet a feltöltéshez használni szeretne. A feltöltés ezt a nézetet alapul vevő részletességi szintet használja, és a plugin csak az ebben a nézetben látható objektumokat tölti fel.
Szint hozzárendelés
FIGYELEM
Ha a Dalux projekt már tartalmaz szinteket, ne hozzon létre szinteket a lapokból a Daluxba történő feltöltés során.
A szint hozzárendelés megjeleníti a modell szintjeit. Mindegyiket hozzárendelheti egy Dalux szinthez, és nevet adhat nekik.
A következőket teheti:
- Válassza ki a meglévő szinteket, ha azokat már létrehozták a Daluxban.
- Hozzon létre egy újat a modell szintje alapján.
- Válassza a "Nincs szint hozzárendelés" lehetőséget, és a plugin nem importálja a szintet.
Tulajdonság hozzárendelés
A Tulajdonság hozzárendelés alatt megadja a fájlnevet, és bármely Dalux metaadatot hozzárendelhet egy Tekla tulajdonsághoz.
Dalux tulajdonság: Válassza ki a Dalux projekt rendszer- vagy egyedi metaadatmezőjét. Ez felsorolja az egyes fájloknál használt jelenlegi értéket.
Tekla tulajdonság: Válassza ki a tulajdonságokat a Tekla modellből. Ez felsorolja azt az új értéket, amely a Dalux tulajdonságnál az Alkalmaz gombra kattintás után lesz használva.
Miután az Alkalmaz gombra kattintott és feltöltötte a fájlokat a Daluxba, a plugin elmenti ezt az összeállítást, és a következő feltöltéskor újra felhasználja.
Az előző hozzárendelést, amelyet az utolsó feltöltés során használt, a bal alsó sarokban a "Visszaállítás az utoljára feltöltött hozzárendelésre" gombra kattintva állíthatja vissza.
Tippek és trükkök
Cím az a név, amely a Helyszínek alatt jelenik meg, ezért tartsa röviden és tömören.
Ha két Tekla tulajdonságot szeretne hozzáadni egy Dalux tulajdonsághoz, egyesítse őket egy új Tekla tulajdonsággá, majd rendelje hozzá ezt az új Tekla tulajdonságot egy Dalux tulajdonsághoz.
Szakterület hozzárendelés
A szakterület hozzárendelésben a 'Szakterület', a 'Szakterület-alcsoport', vagy mindkettő hozzárendelését végezheti felhasználói bevitellel vagy egy Tekla tulajdonsággal.
Dalux tulajdonság: Válassza ki a Szakterületet vagy az Alterületet. Ez felsorolja az egyes fájloknál használt jelenlegi értéket.
Tekla tulajdonság: Válassza ki a tulajdonságokat a Tekla modellből. Ez felsorolja azt az új értéket, amely a Dalux tulajdonságnál az Alkalmaz gombra kattintás után lesz használva.
Miután az Alkalmaz gombra kattintott és feltöltötte a fájlokat a Daluxba, a plugin elmenti ezt az összeállítást, és a következő feltöltéskor újra felhasználja.
A korábbi, legutóbbi feltöltés során használt hozzárendelést a "Visszaállítás az utoljára feltöltött hozzárendelésre" gombra kattintva állíthatja vissza.
Tippek és trükkök
A Dalux a Szakterületet és a Szakterület-alcsoportot használja a rajzok rendezéséhez a Helyszínek alatt.
Üzenet

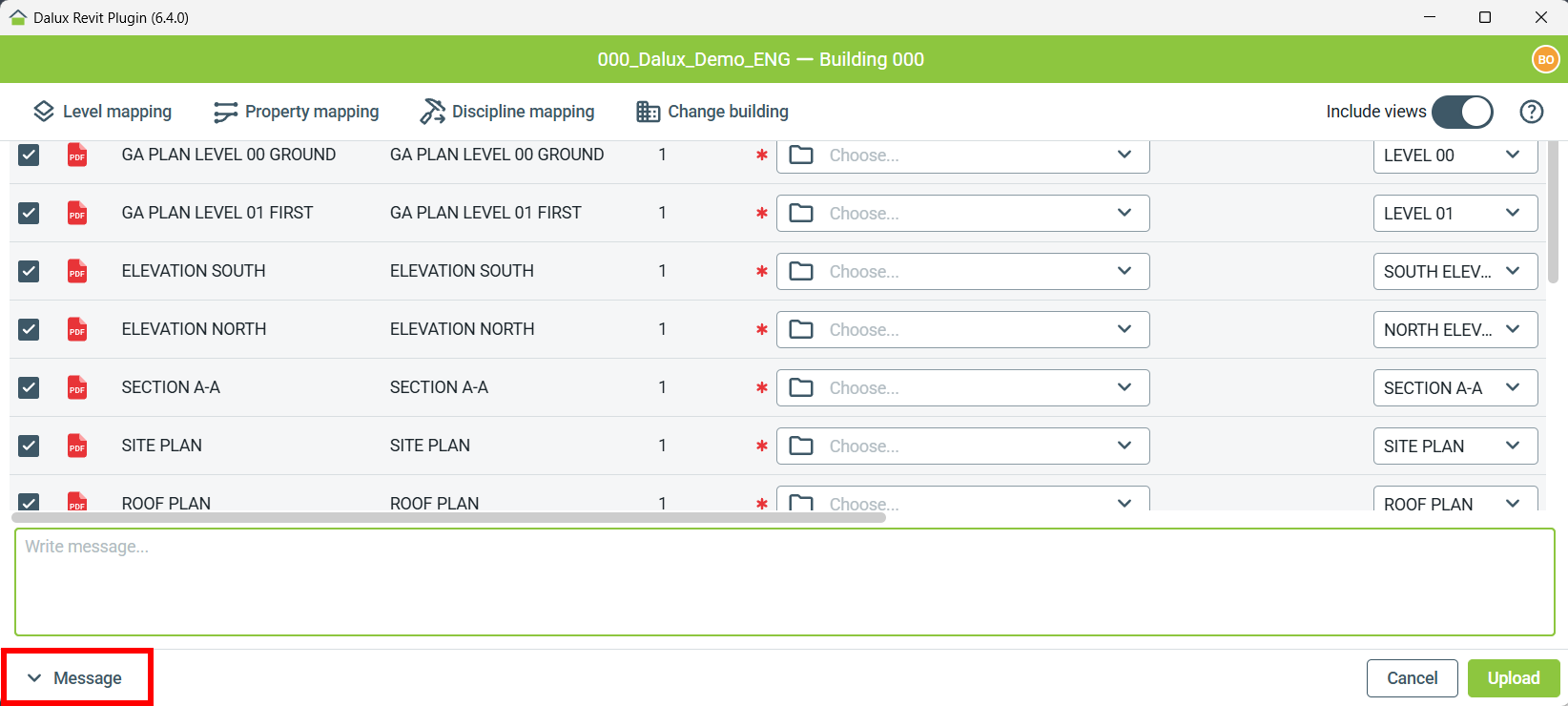

Az alján megadhat egy üzenetet, amely elmagyarázza a feltöltés okát. Csak egy üzenetet adhat hozzá az egész feltöltéshez, nem minden egyes fájlhoz külön. Az üzenet a Dalux Box Pro feltöltési naplójában jelenik meg.
Feltöltés után
Amikor befejezte a fájlok beállítását, és a Feltöltés gombra kattint, egy folyamatképernyő jelenik meg.
Miután az összes fájlt feltöltötték, az eredmény minden sikeres feltöltés mellett egy pipa jelet mutat.

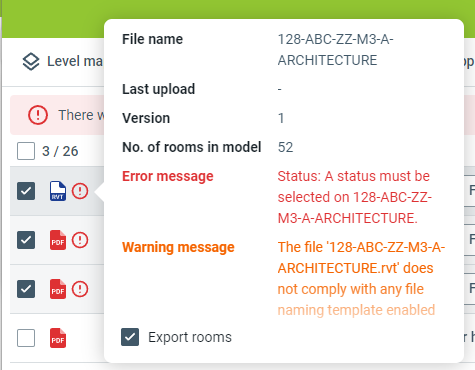

Ha bármelyik fájl feltöltése sikertelen, egy piros információ ikon jelenik meg mindegyik fájl jobb oldalán. Vigye az egérmutatót az ikon fölé az ok megtekintéséhez.
Megjegyzés
A modellje a Helyszínek modulban daluxbim fájlként lesz feltöltve. Ha a modell hozzá van kapcsolva a Dalux Boxhoz, ott is daluxbim fájlként lesz mentve.
