Ez a cikk bemutatja, hogyan lehet vágásokat és méréseket végezni a Helyszínek modul használatával.
Hogyan kell vágást végezni

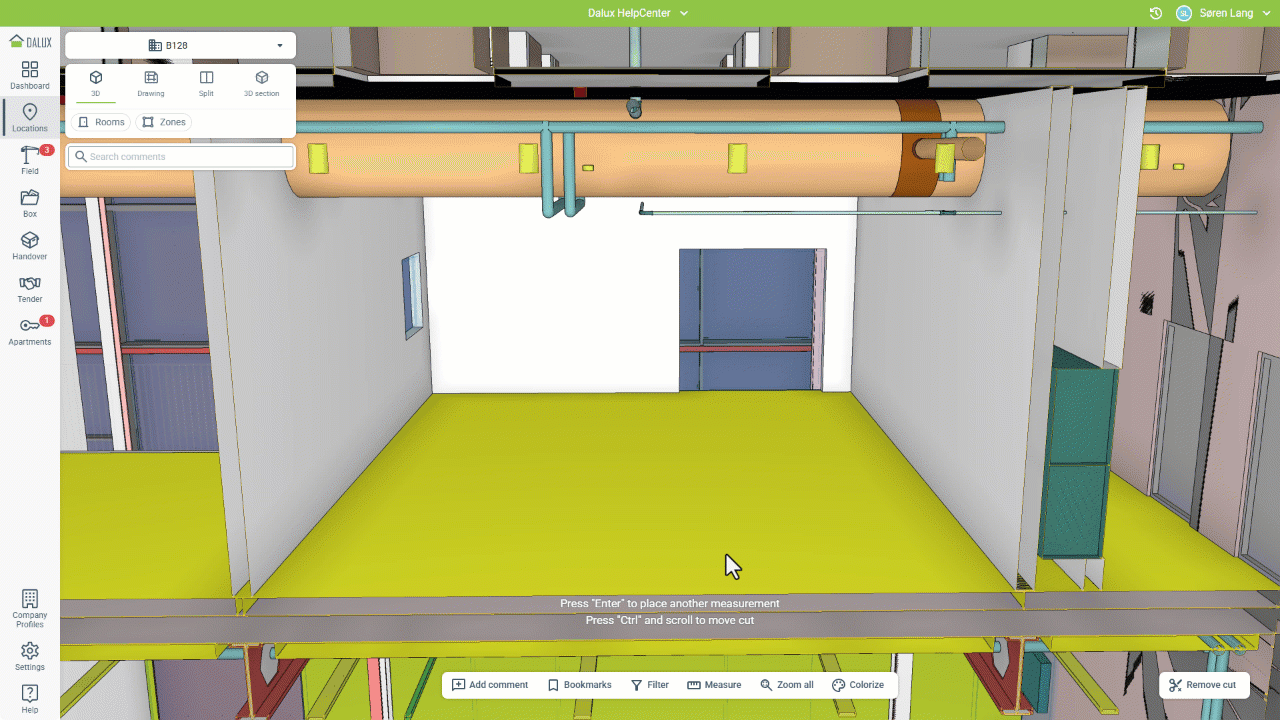

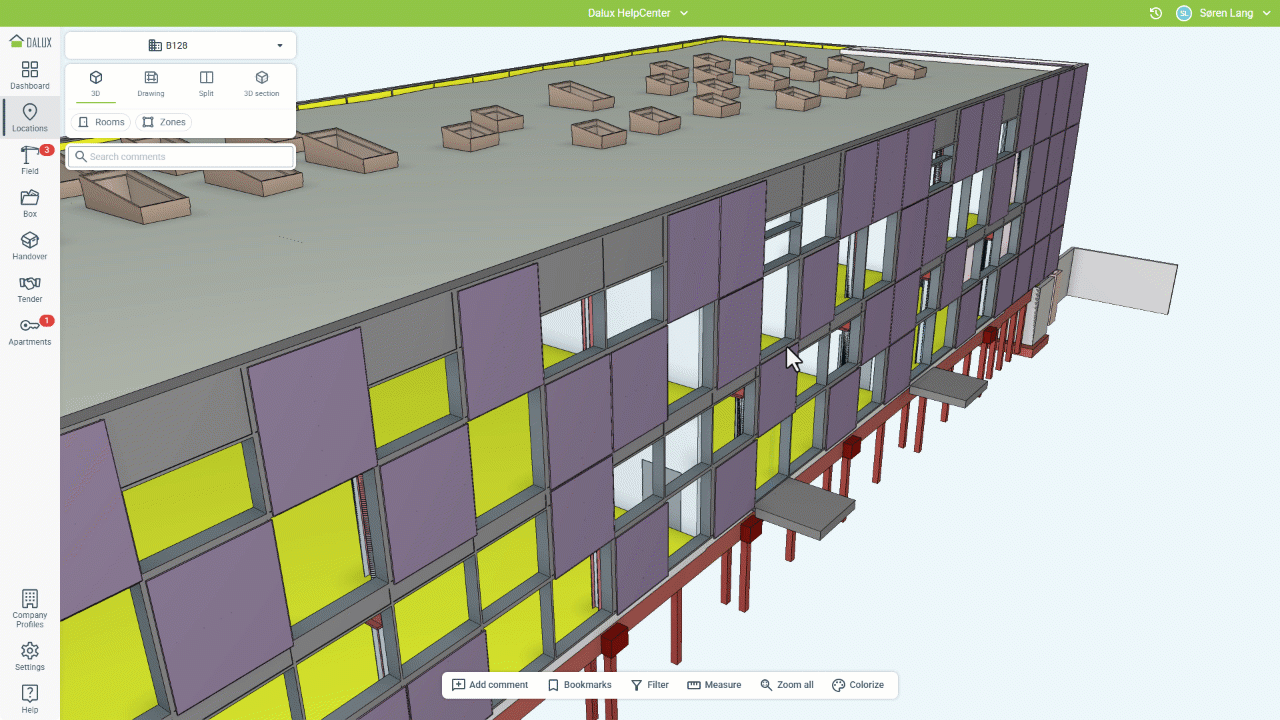

Vízszintes vagy függőleges vágások

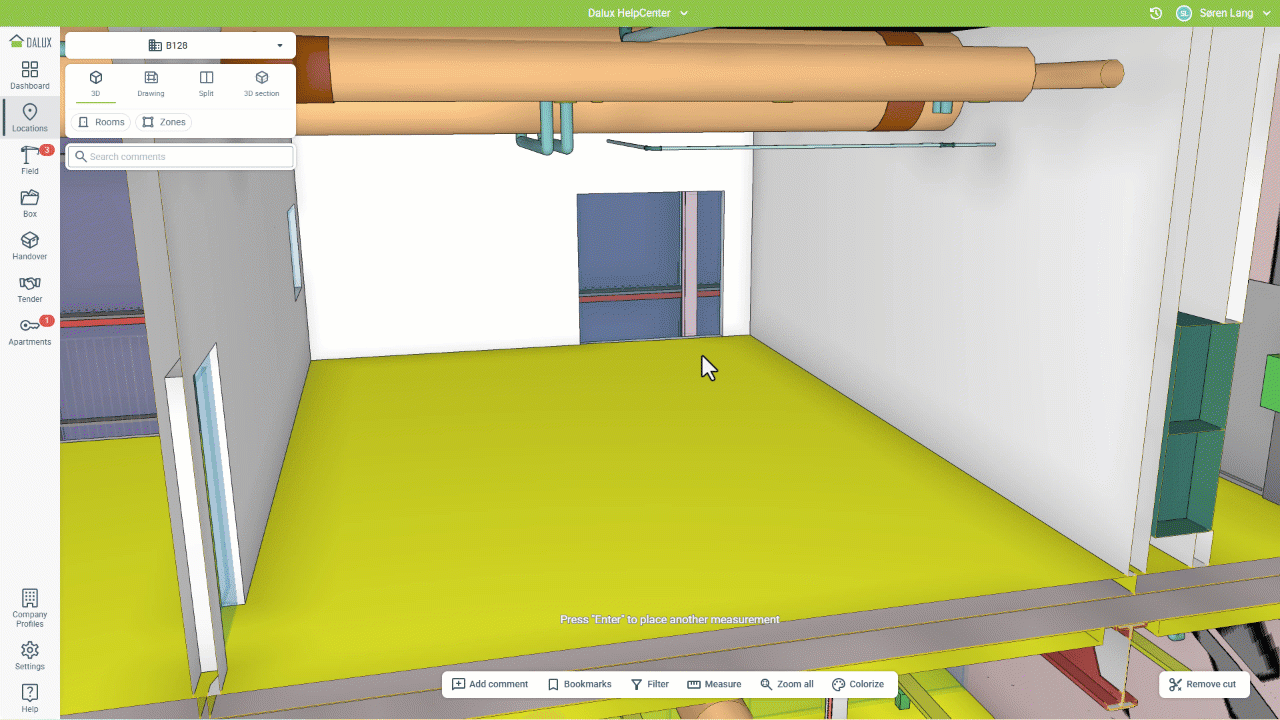

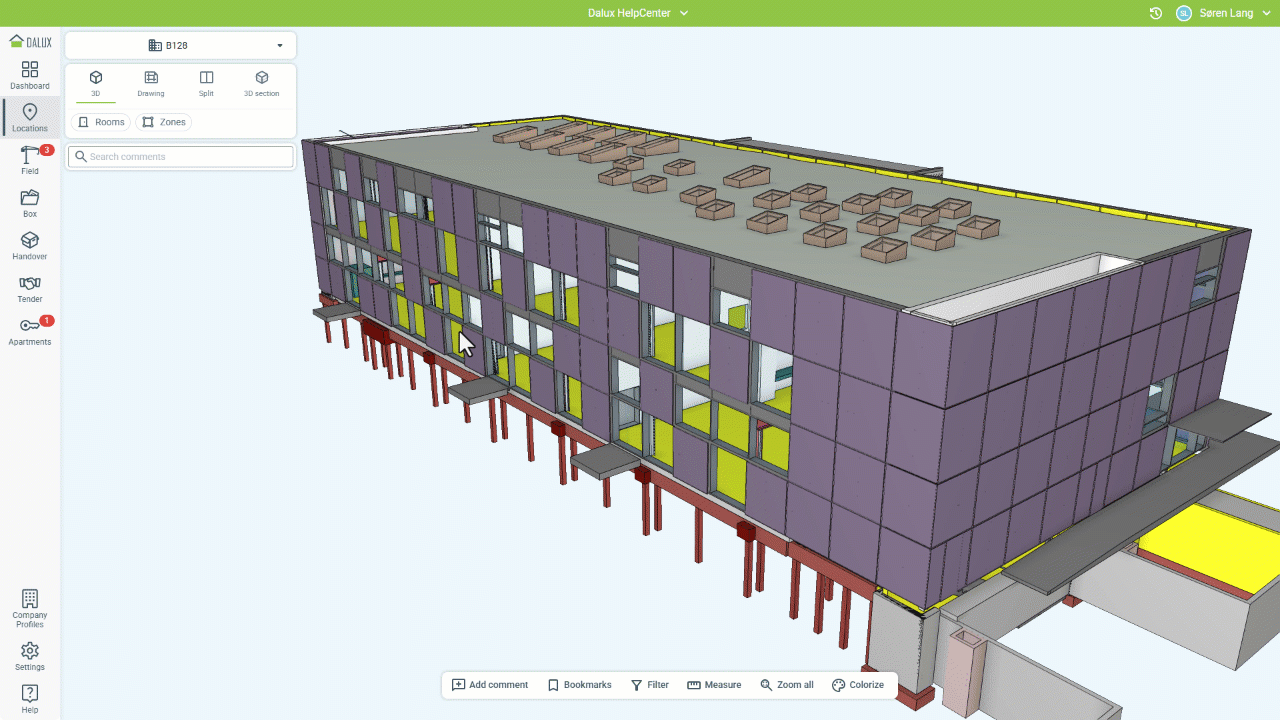

A modell vágásához lépjen a Helyszínek menüpontra, és válassza ki az épületet. Kattintson a modell egy elemére, ez lesz a kiindulópont a vágáshoz. Ezután kattintson az
-ikonra.
Ha vízszintes elemre kattint, a modell vízszintesen lesz vágva. Ha függőleges elemre kattint, a modell függőlegesen lesz vágva.
A vágás eltávolításához kattintson Vágás eltávolítása.
Tippek és trükkök
A vágást felfelé vagy lefelé is mozgathatja a CTRL+ görgő használatával.
Több vágást is létrehozhat egyszerre.
Box cut
Ha egyszerre több irányban szeretne vágni, használhat egy box-ot.
Ehhez kattintson egy elemre, majd kattintson a
Vágás alatt. Ezután válassza a 'Metszetdoboz felvétele' lehetőséget.
Ez létrehoz egy metszetdobozt, amelyet a különböző irányú nyilak segítségével lehet állítani. A vágás eltávolításához kattintson Vágás eltávolítása.
Vágások eltávolítása
Egy vágást figyelmen kívül hagyhat egy modell fájl vagy egy adott kategória esetén, hogy kontextust kapjon az elemekhez. Ehhez, miután használt egy Vágást, válasszon ki egy elemet, és kattintson a 'Kategória figyelmen kívül hagyása' vagy a 'Fájl figyelmen kívül hagyása' lehetőségre, hogy kizárja ezeket a vágásból és elkülönítse az elemeket.
- Kategória figyelmen kívül hagyása: kizárja az összes elemet ebből a kategóriából a vágás során
- Fájl figyelmen kívül hagyása: kizárja az összes elemet a kiválasztott elem fájljából a vágás során
A megjelenített példa kizárja az MEP modell fájlt a vágásból:
Ez az összes vágási módszerre érvényes.
Hogyan végezhetünk méréseket 3D-ben
Tippek és trükkök
A munkafolyamat felgyorsítása érdekében próbálja meg ezeket a billentyűparancsokat használni:
- A szóköz beállítja a nézetet merőlegesre 2D vágásokhoz
- Ctrl+Z a legutóbbi mérés visszavonásához
- 'Enter’ a legutóbbi mérési eszköz aktiválásához
- 'Esc’ a mérési módból kilépéshez
- Kattintson a nyilakra egy mérésnél a mérés módosításához
2D vágás
Mielőtt elkezdene 3D-ben mérni, létrehozhat egy 2D keresztmetszetet bármely sík mentén, biztosítva, hogy az összes mérés ezen a síkon belül történjen.
Menjen Helyszínekhez, és keresse meg a mérni kívánt elemet

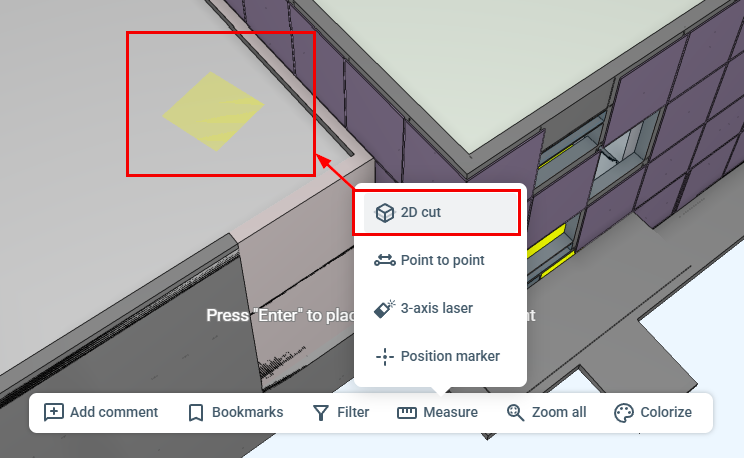

Mérés
2D vágás
Válasszon bármelyik síkot.
Ez vágást hoz létre a kijelölt sík mentén, biztosítva, hogy az összes 3D-mérés a vágás által metszett elemekhez igazítva legyen. Ha a rácsvonalak láthatóak, a 3D-mérések is rájuk igazíthatók.

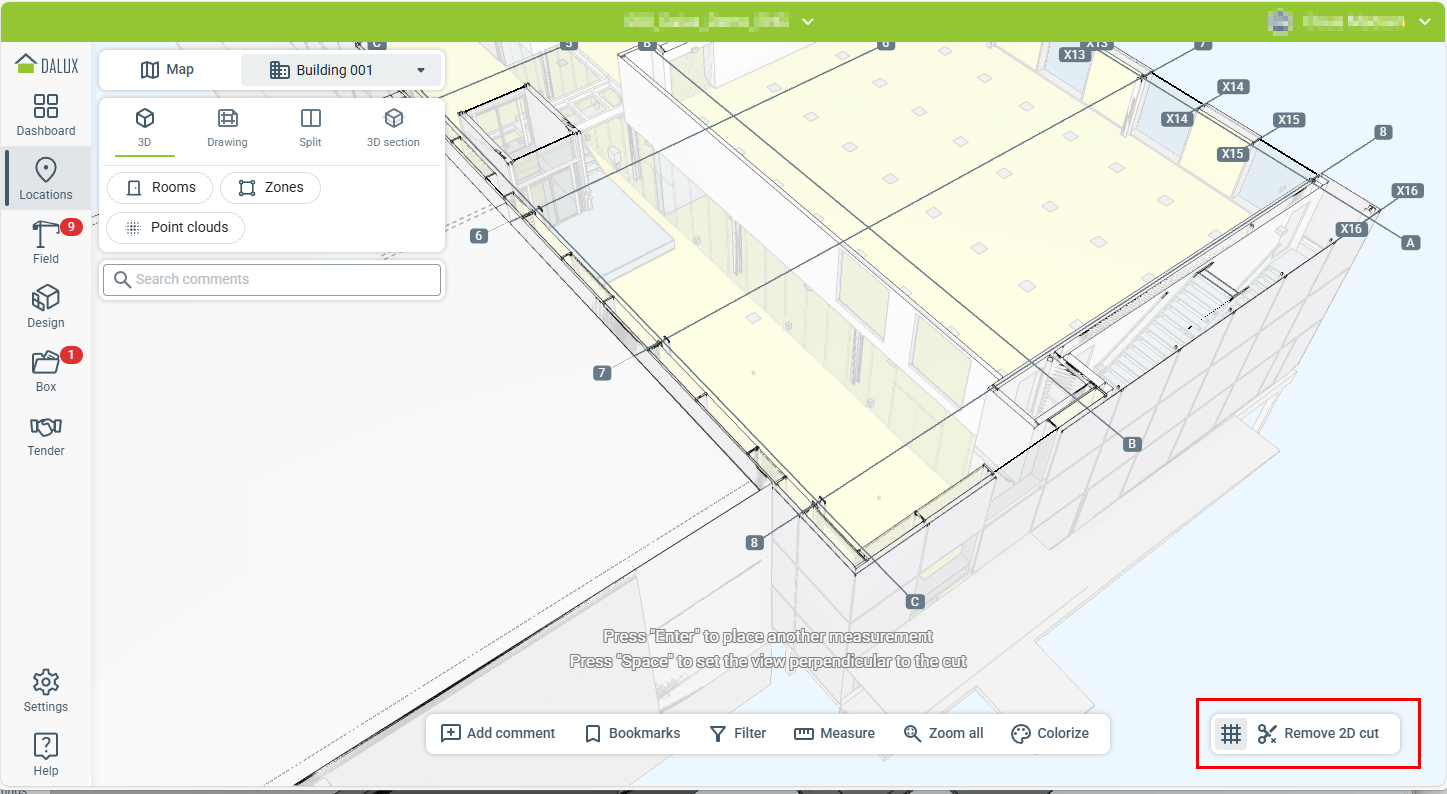

A jobb alsó sarokban kattintson a rácsvonalak be- vagy kikapcsolásához, vagy válassza a
2D vágás eltávolítása lehetőséget a vágás eltávolításához és az összes mérés teljes törléséhez.
Ponttól pontig

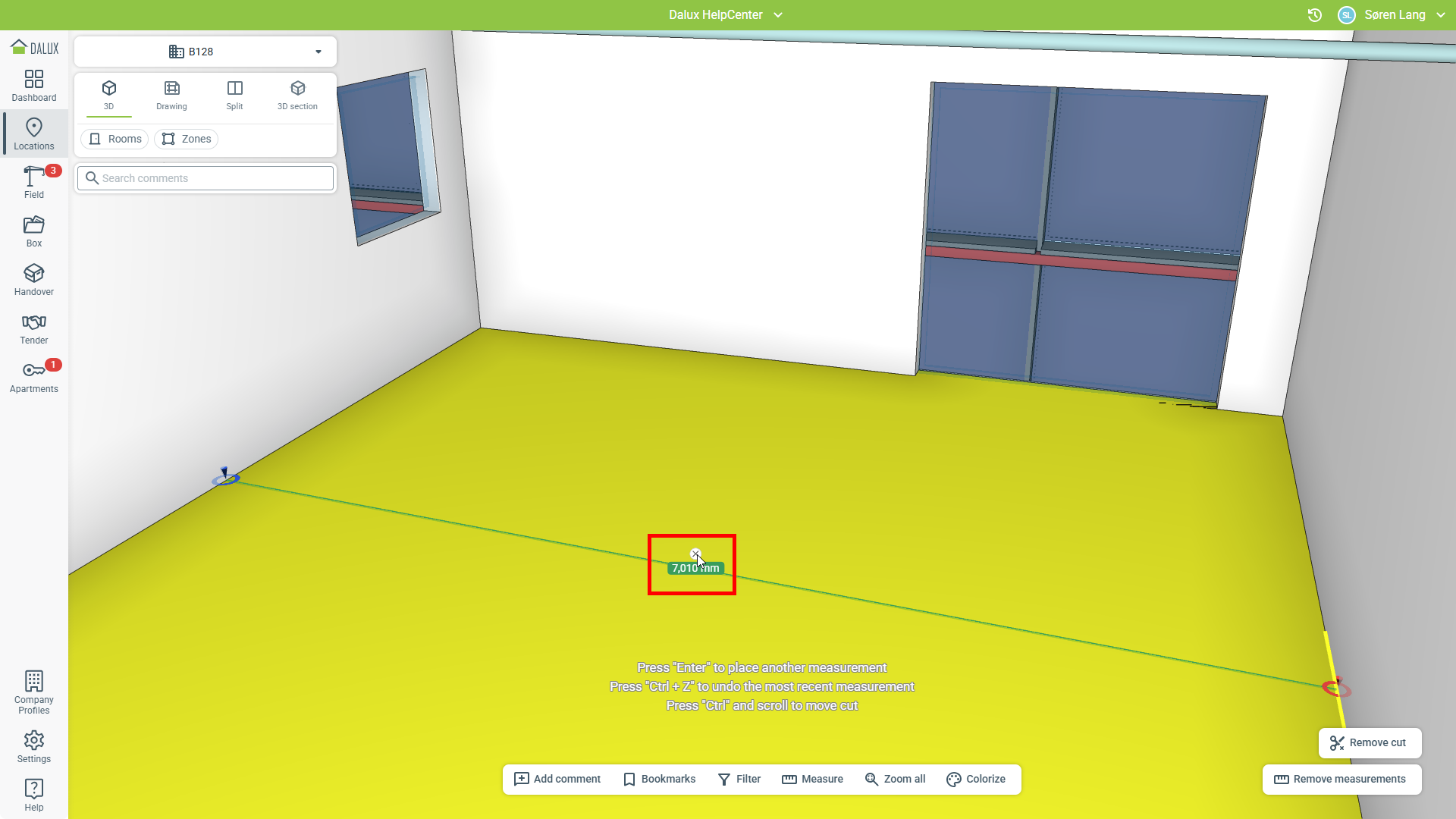

A ponttól pontig mérés lehetővé teszi, hogy két pont között mérjen.
Lépjen a Helyszínekhez, és keresse meg a mérni kívánt elemet
Mérés
'Pontról pontra'.
Annyi mérést végezhet, amennyit csak akar, ha újra kattint a 'Ponttól pontig' gombra.
Egy mérés eltávolításához vigye az egeret a mérés fölé, és kattintson .
3 tengelyű lézer

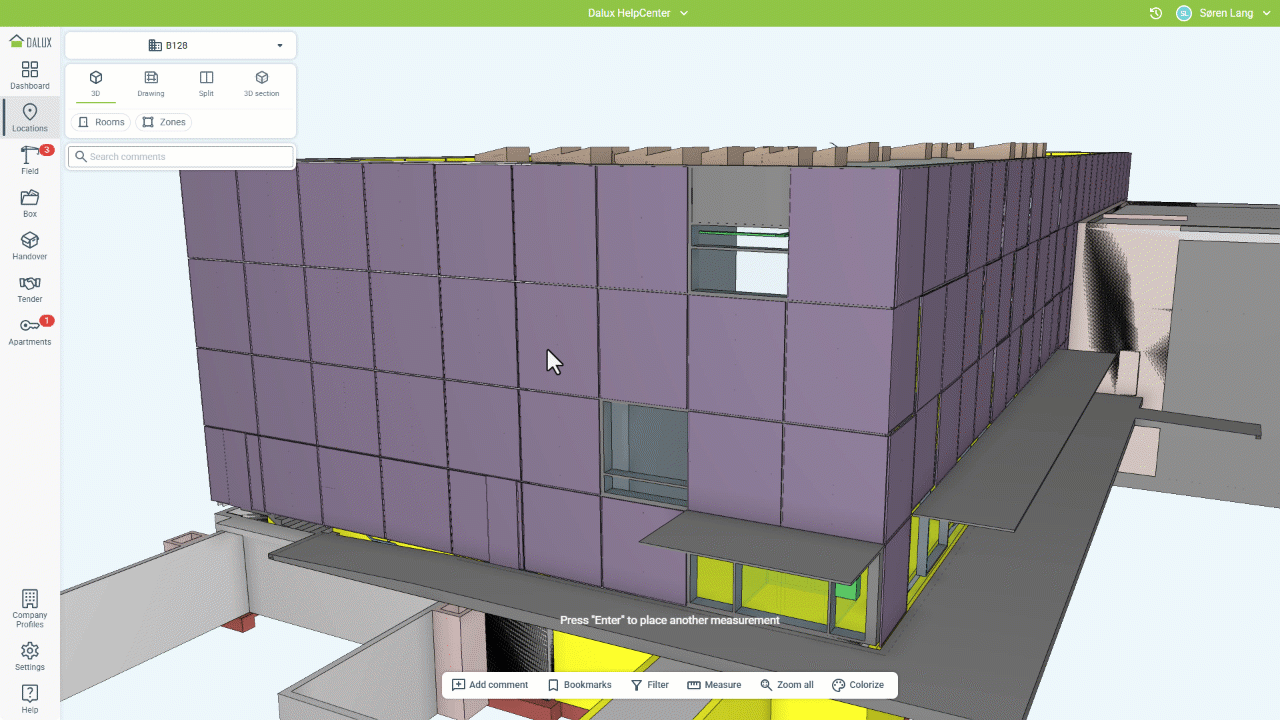

A 3 tengelyű lézer eszköz három irányban készít méréseket, amelyek egy pontból indulnak. Ez hasonlóan működik, mint egy lézeres mérőeszköz az építkezési területen.
Lépjen a Helyszínekhez, és keresse meg a mérni kívánt elemet
Mérés
'3 tengelyű lézer'.
Ezután kattintson valahova a modellben, hogy elhelyezze a lézert. A lézert áthelyezheti, ha rákattint és húzza.
További lézerek hozzáadhatók, ha újra kattint a '3 tengelyű lézer' gombra.
Tippek és trükkök
A lézer végén található nyilakkal bővítheti vagy csökkentheti a mért távolságot a következő felületre.

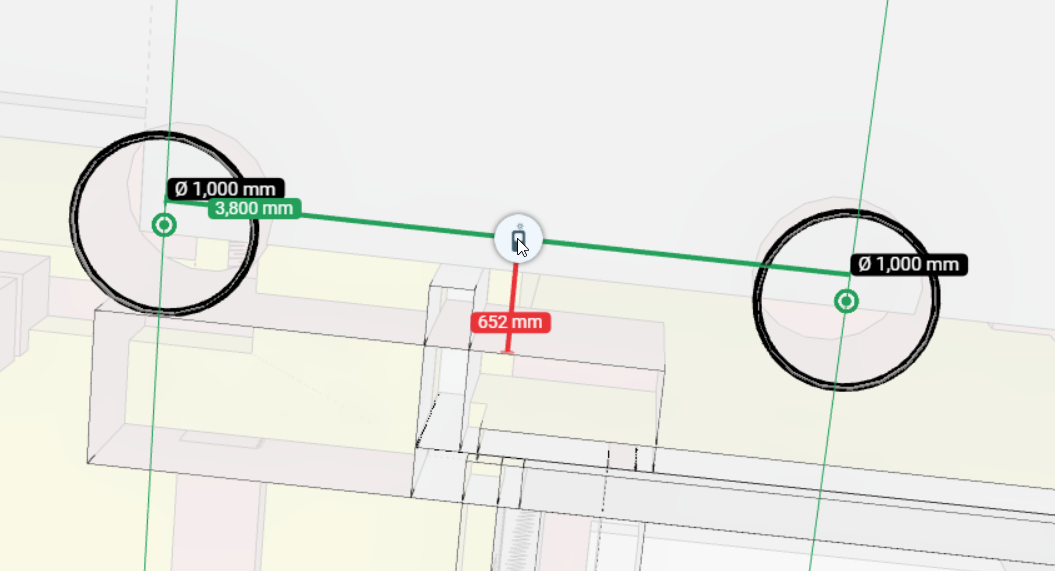

Ponttól pontig vagy 3 tengelyű lézert használva kerek tárgyak méréséhez, a méréseket a tárgy középpontjából veszik.

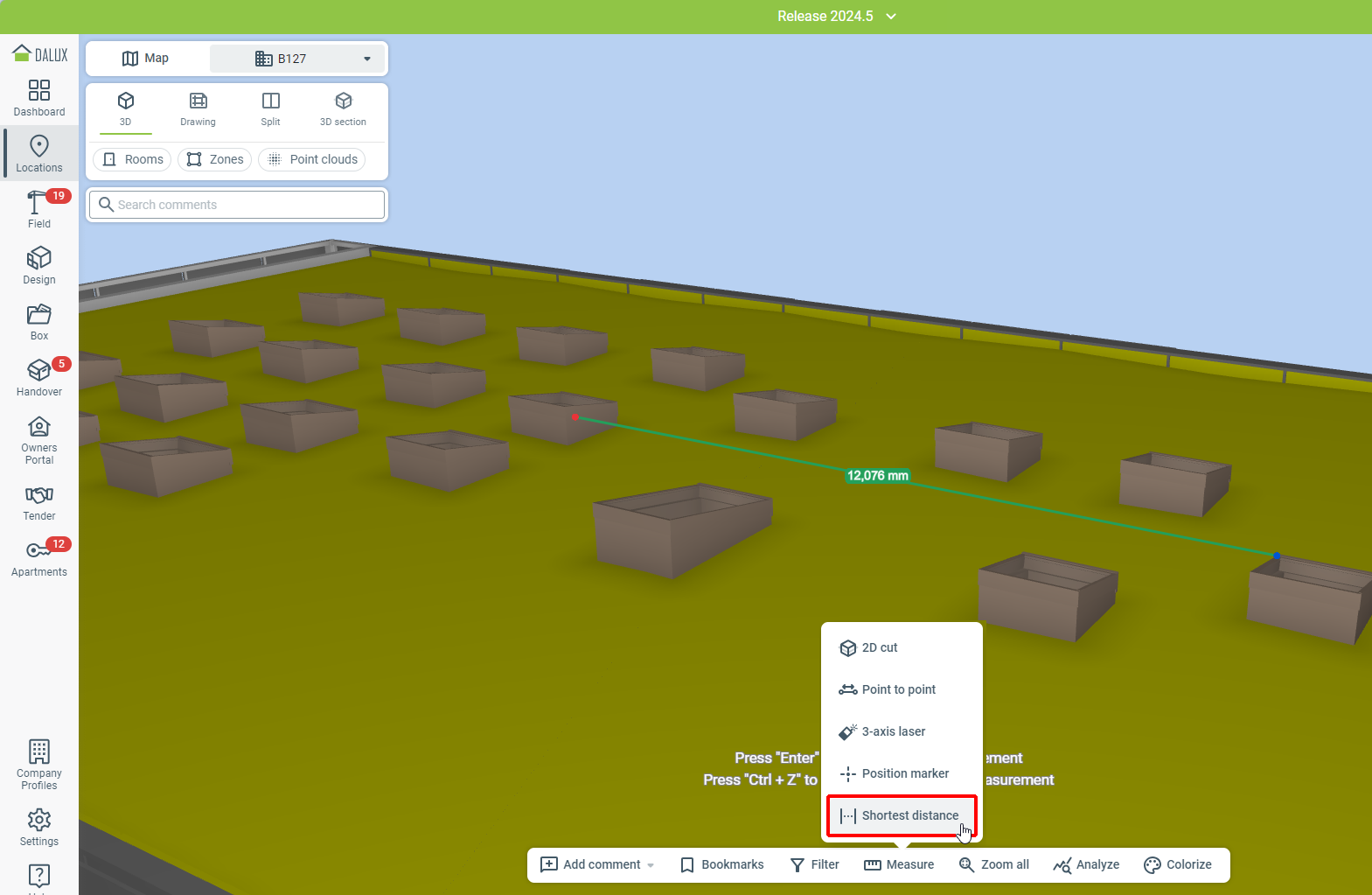

Legrövidebb távolság mérése
Ha a Dalux asztali alkalmazást használja, a modelljében két objektum közötti legrövidebb távolságot mérheti meg. Kattintson két objektumra a modellben, és az objektumok közötti legrövidebb távolságot mérjük meg.

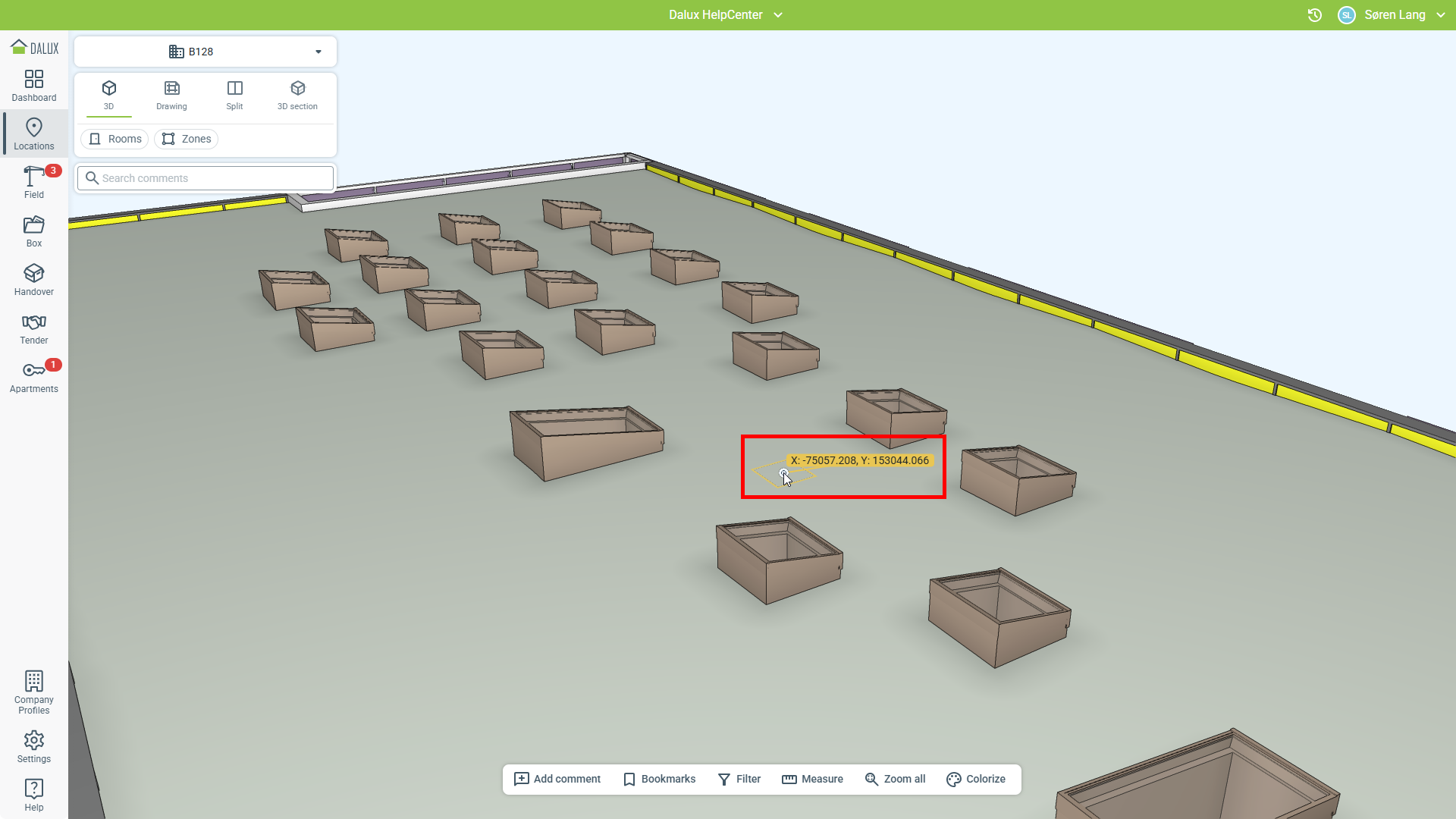

Pozíciójelző
A pontos pozíció meghatározásához használhatja a pozíciójelző mérést

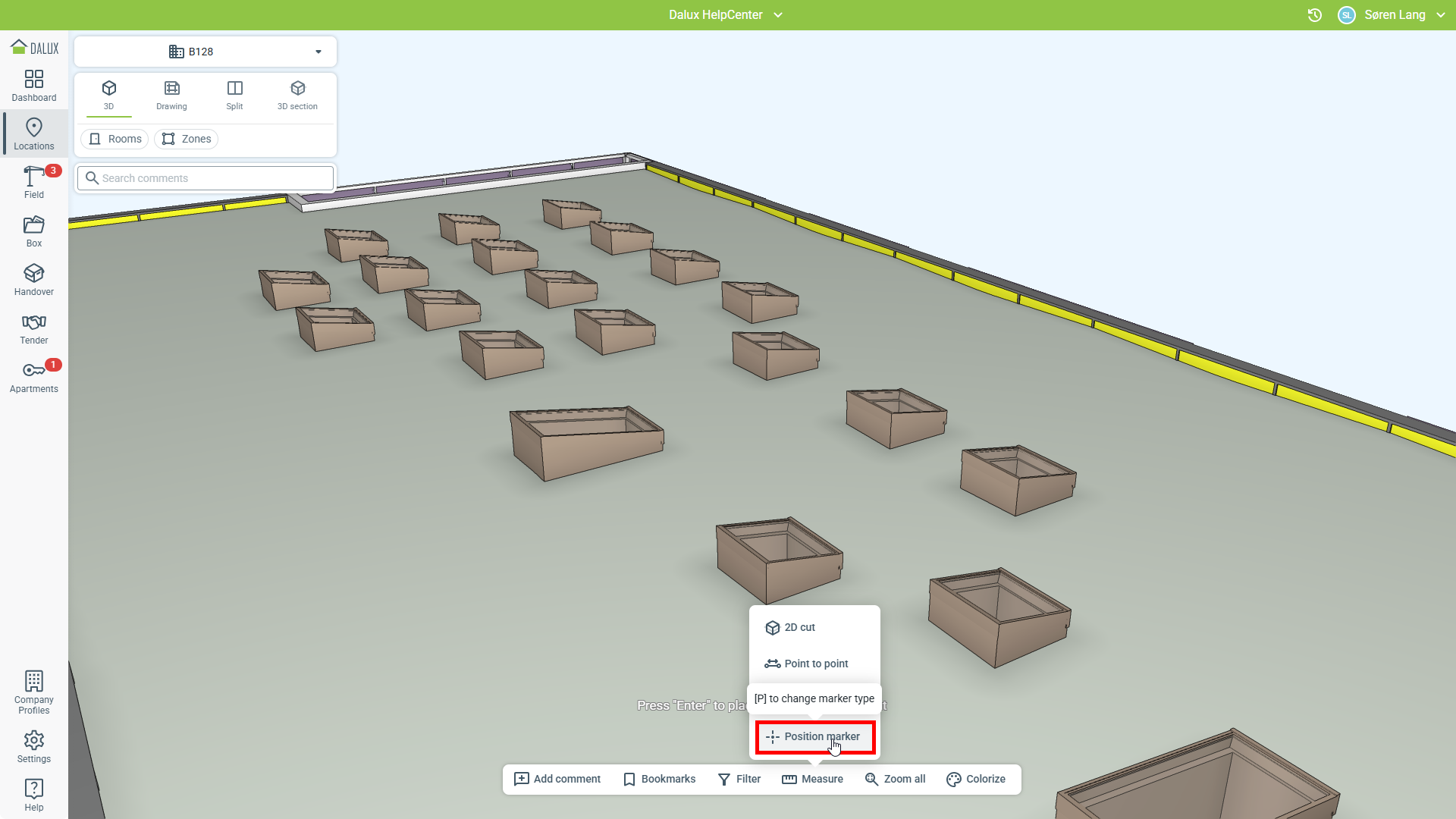

Kattintson Mérés
'Pozíciójelző'
Kattintson valahol a modellben a jelző elhelyezéséhez.
A pozíció koordinátáit másolhatja a gombra kattintva vagy eltávolíthatja a
gombbal.
Hogyan végezhetünk méréseket 2D-ben
Tippek és trükkök

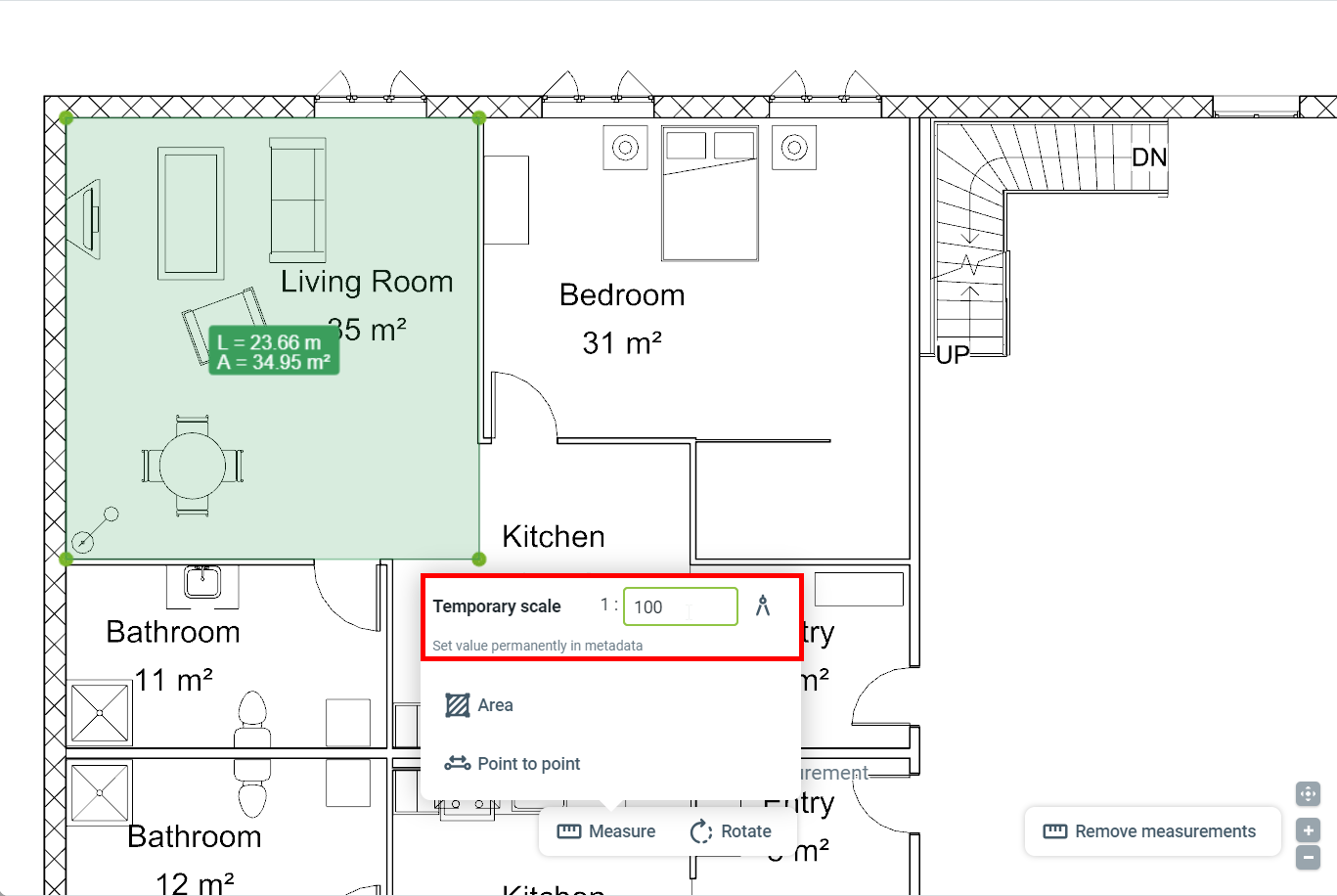

Ha a rajzának nincs méretaránya, ideiglenes méretarányt állíthat be a rajzhoz.

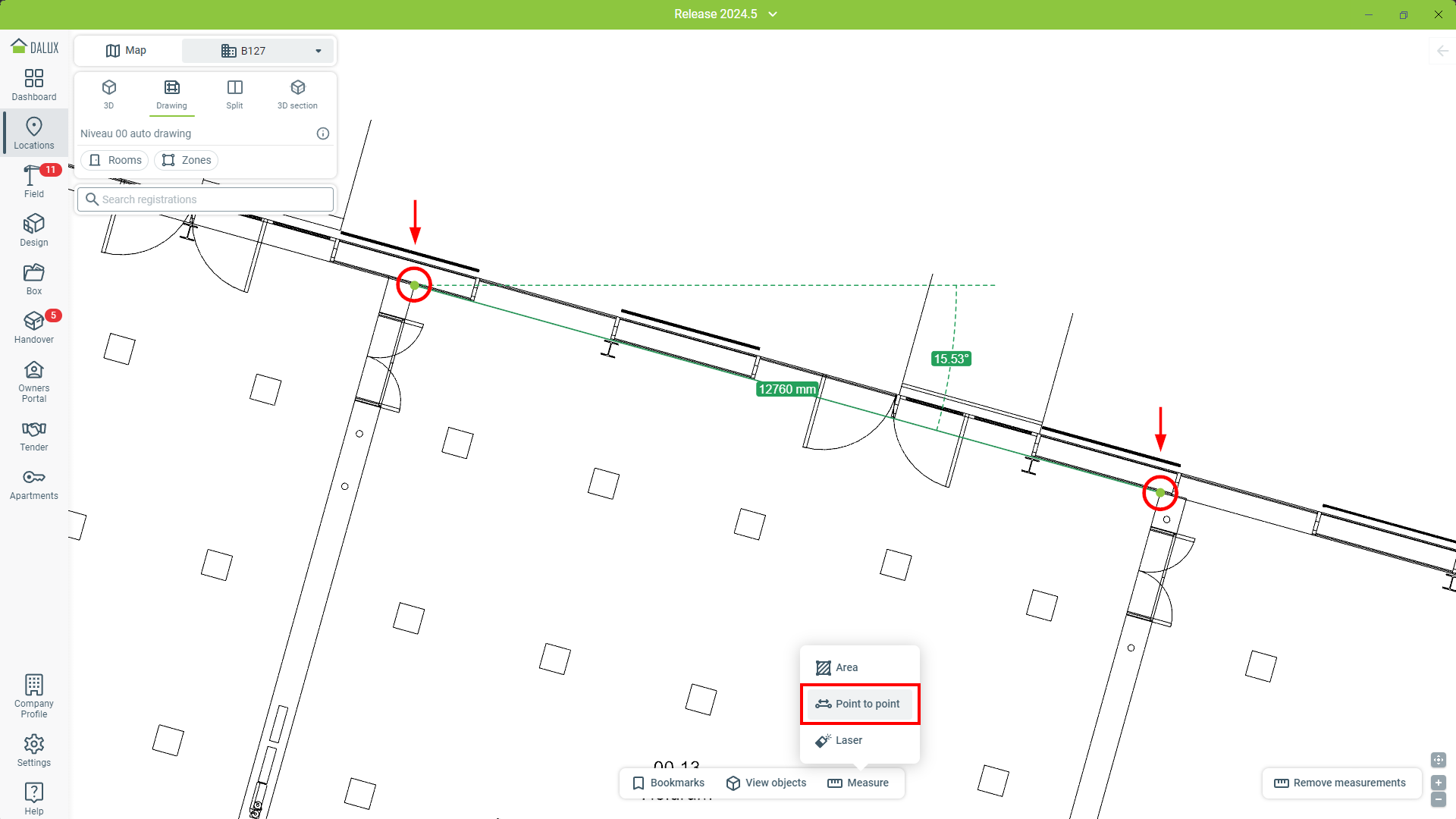

Ponttól pontig
A ponttól pontig mérés lehetővé teszi, hogy két pont közötti távolságot mérjen.
Lépjen a Helyszínekhez, és keresse meg a mérni kívánt elemet
Mérés
'Pontról pontra'.
Válassza ki azt a két pontot, amelyek közötti távolságot meg szeretné tudni, úgy hogy a rajzra kattint. A távolságon felül a vízszintes alapsíkhoz viszonyított szöget is megkapja.
Tippek és trükkök
2D-ben egy sor mérést hozhat létre, ha az első mérés után megnyomja a Enter billentyűt. Egy meglévő mérés végpontjára kattintva új mérést is indíthatsz.

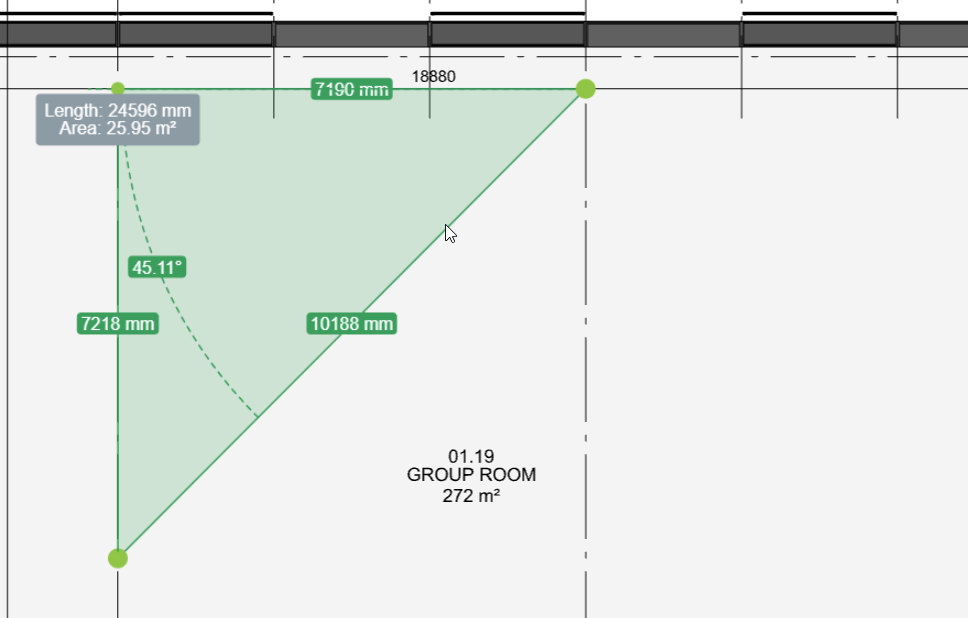

Ha egy pont-pont közötti mérést alakzatba zárunk, a terület automatikusan kiszámításra kerül.
Pontok kiválasztásakor egy beállítási funkció segíti a sarkok pontos megtalálását a rajzon. Ez a funkció a 90°-os szögek megtalálásában is segít az olyan egyenes felületeken, mint a falak és az ajtók.

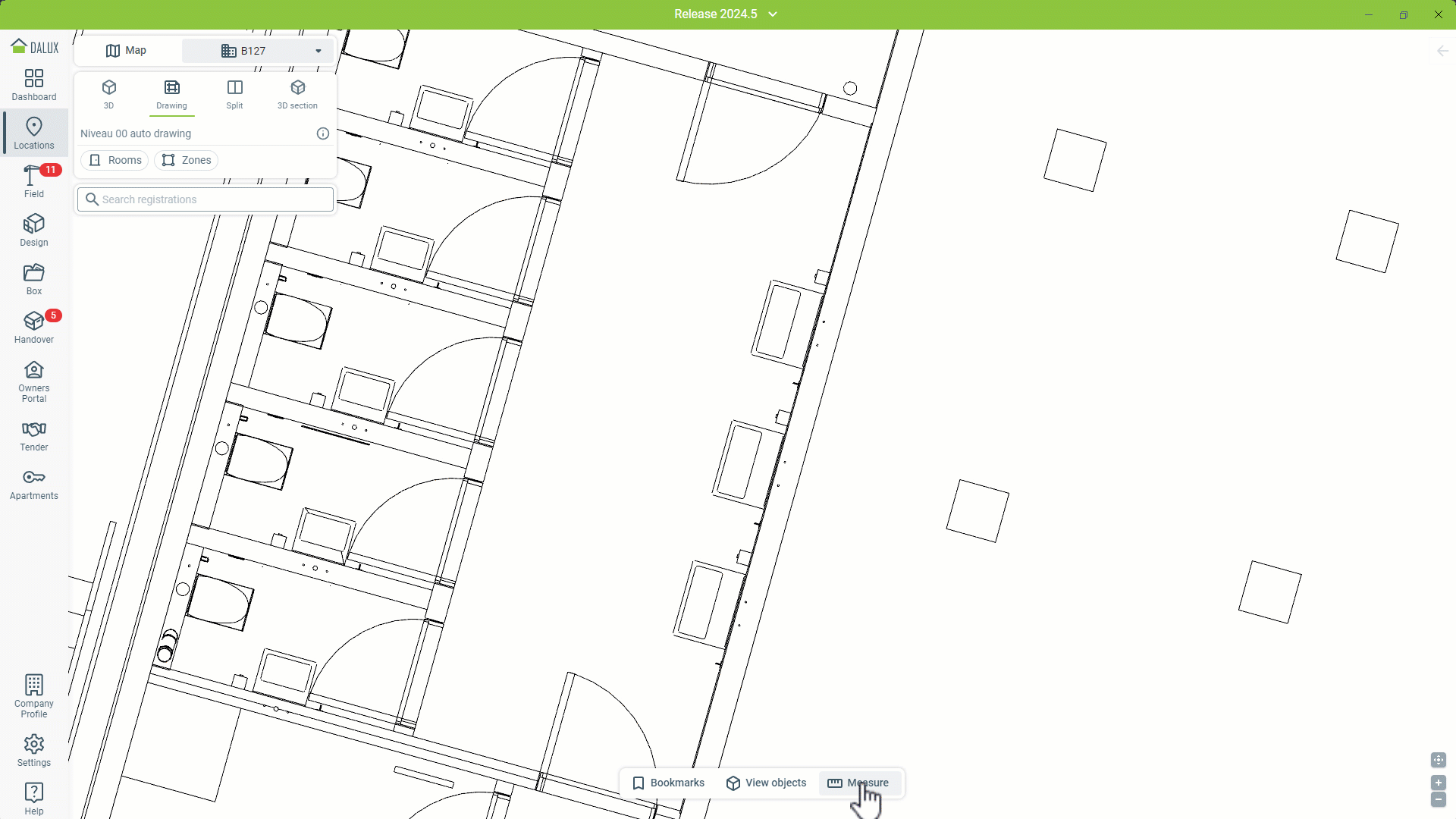

Terület
Ez a funkció kiszámítja mind a területet, mind a sokszög kerületét. Kattintson és húzza a rajzon, hogy téglalap alakot hozzon létre.
Alternatívaként kattintson a rajzon, hogy különálló pontokat hozzon létre, amelyeket összekapcsolnak. Ha végzett, válassza ki ismét a kezdőpontot a terület kiszámításához.

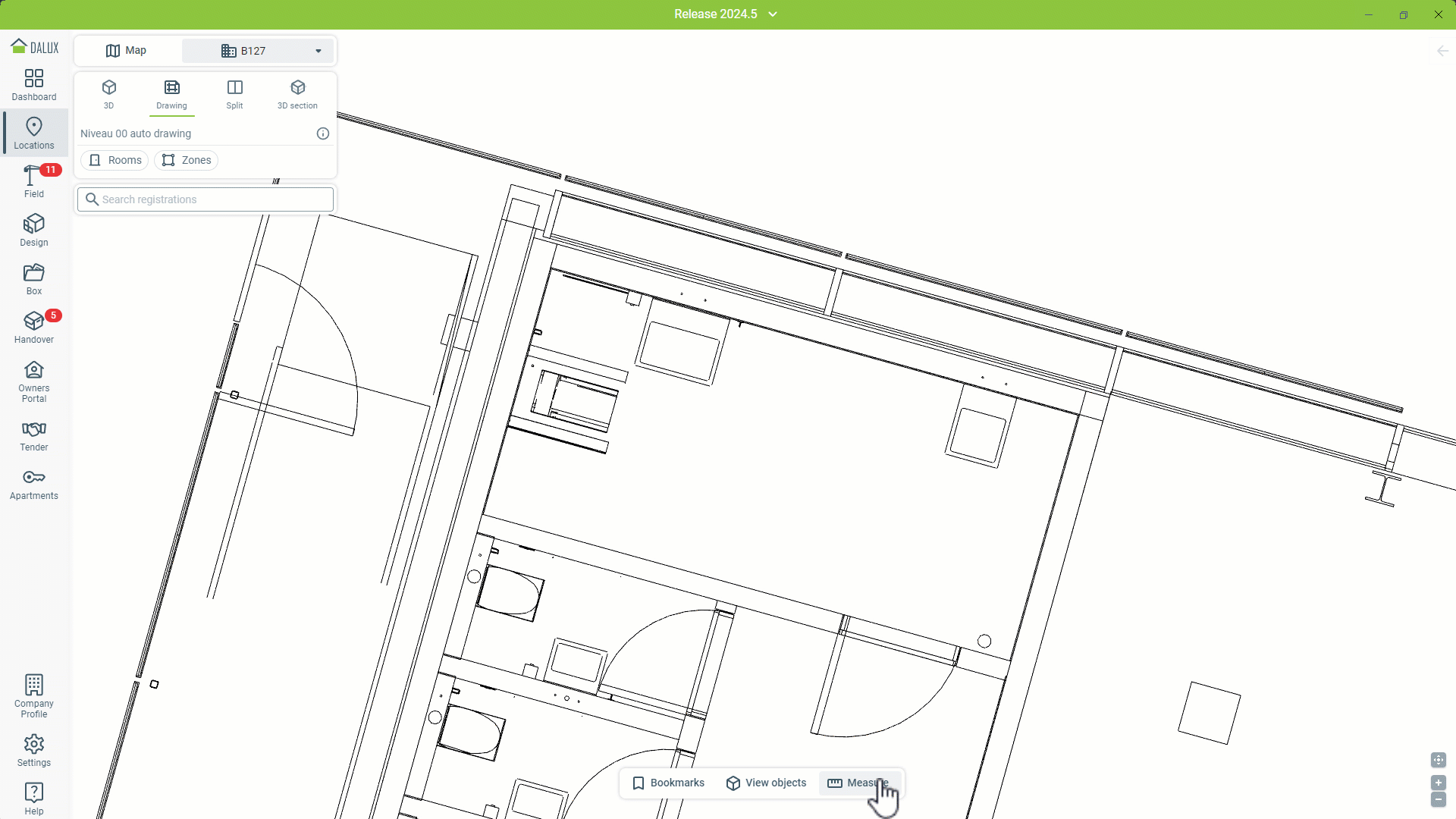

Lézer
A lézer funkcióval bármely pontot kiválaszthat a rajzon, és a Dalux megtalálja a legközelebbi távolságokat a környező felületekhez.
Mérés után kattintson és húzza a középen lévő ikont a mérés pozíciójának áthelyezéséhez.
Kattintson az egyik mérési végpont nyilára, hogy a mérést a következő vonalra vigye.
