Az Archicad bővítményt a Dalux készíti, és az Archicaddal együtt működik, segítve a modellek és rajzok feltöltését.
Ez a cikk megmutatja, hogyan töltheti fel a modelleket és rajzokat a bővítmény használatával. A bővítmény nem tölti fel az Archicad modell tényleges fájlját a Daluxba; ehelyett „daluxbim” fájlként kerül feldolgozásra.
A bővítmény letöltésének módjáról ebben a cikkben olvashat: Dalux bővítmények modellező szoftverekhez
Hogyan töltheti fel és frissítheti 3D modell- és rajzfájljait
Felhasználói jogosultságok
Ahhoz, hogy dokumentumokat tölthessen fel az Archicadből, egy olyan felhasználói csoportban kell lennie, amely jogosultsággal rendelkezik az épületek és helyszínek szerkesztéséhez az érintett Dalux projekten. Ha ezt nem tudja megtenni, vegye fel a kapcsolatot a projekt rendszergazdájával.
Projekt és épület kiválasztása

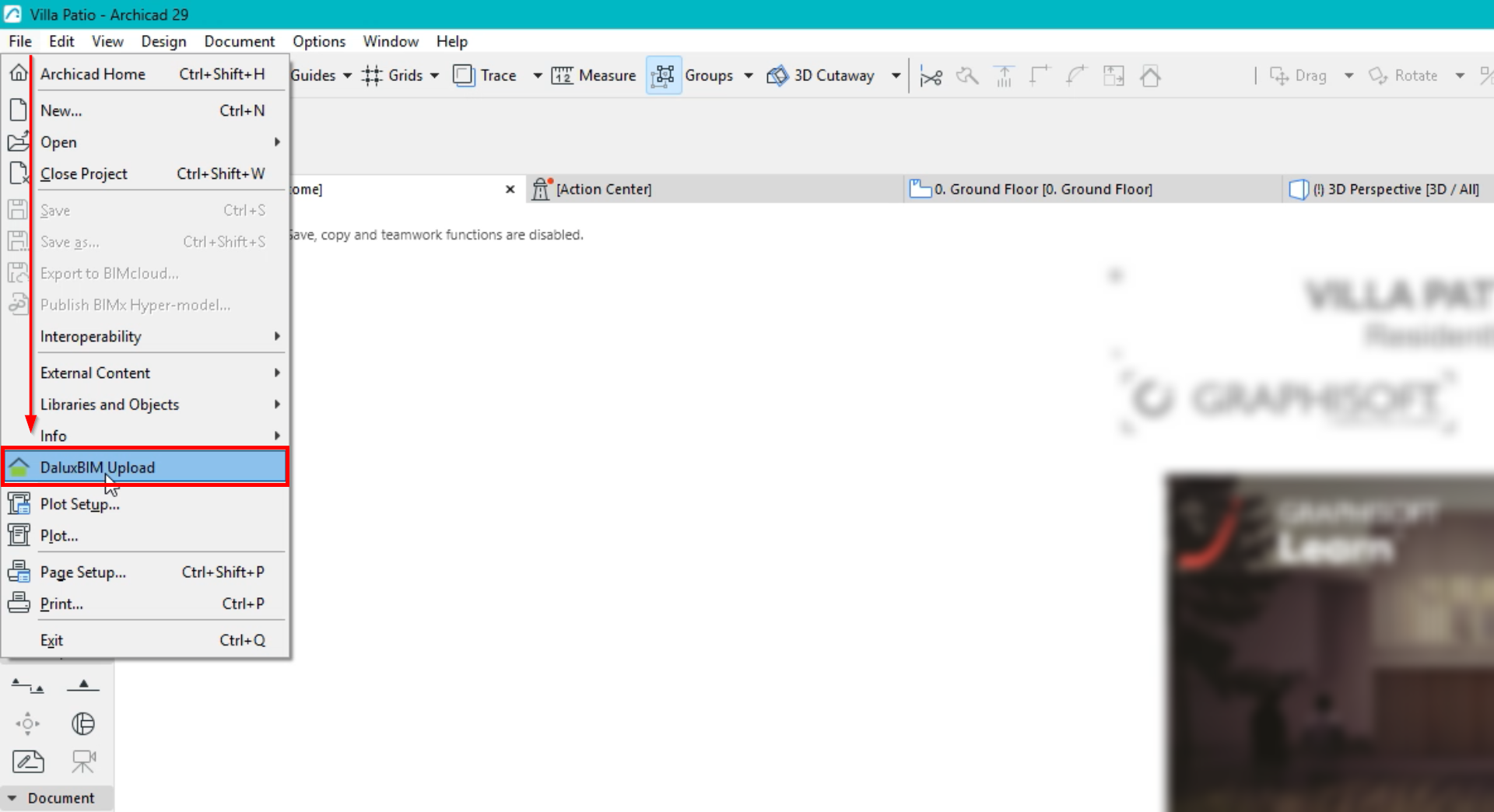

A modellfeltöltést a Fájl DaluxBIM Feltöltés menüponton keresztül érheti el.
Adja meg a Dalux-fiókját, hogy bejelentkezzen a profiljába.

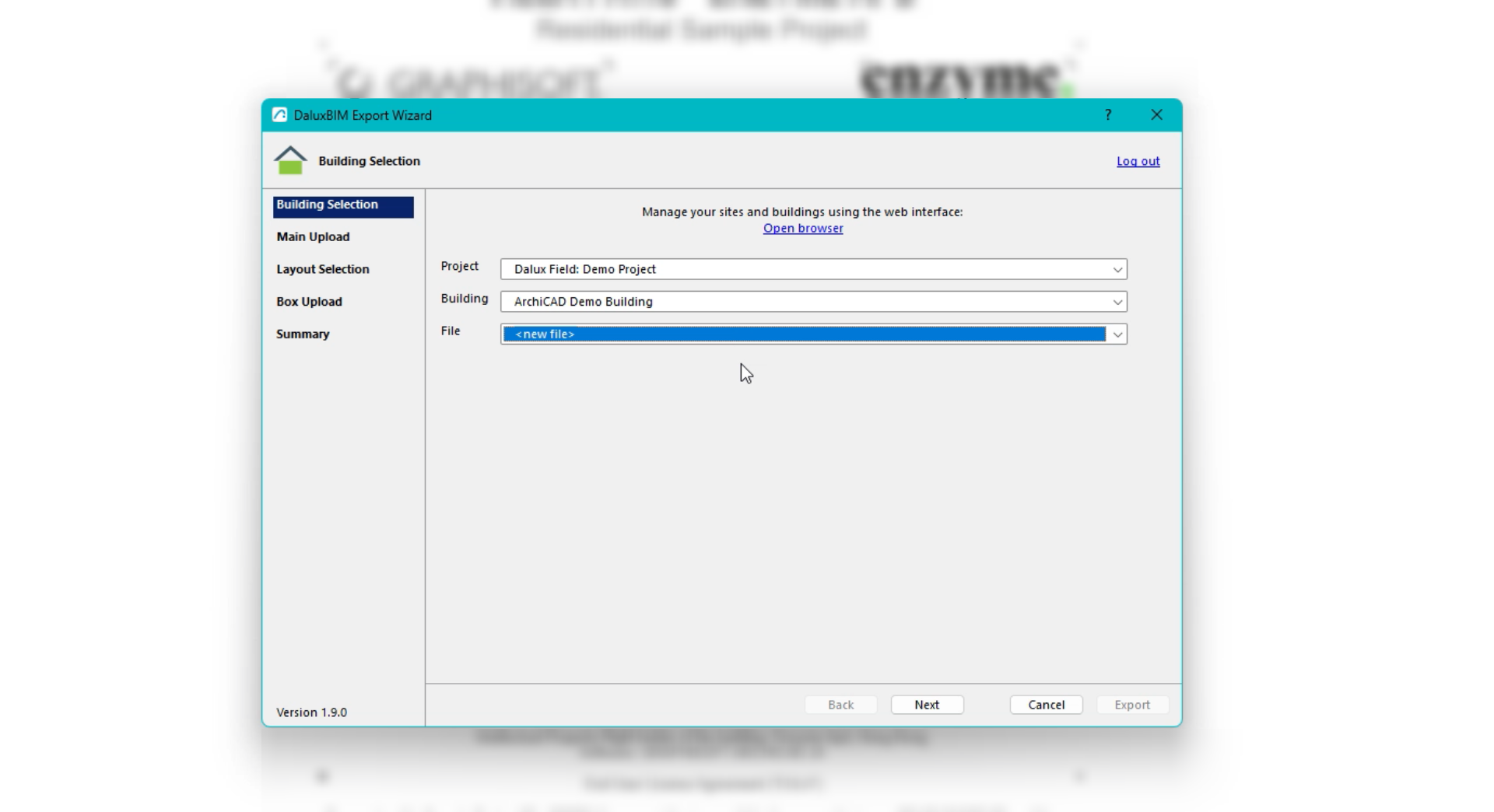

Az új ablakban válassza ki azt a projektet, amelybe fel szeretné tölteni a fájlokat.
Ezután válassza ki a Dalux épületet.
Ha ezt a modellt most tölti fel először, válassza az "új fájl" lehetőséget a Fájl mezőben. Ha ezt a modellt már feltöltötte, válassza ki azt a fájlt, amelyet frissíteni szeretne.
Fontos!
Győződjön meg arról, hogy az épület, amelybe az Archicad fájlt fel szeretné tölteni, már létezik a Dalux projektben, mivel a bővítményen keresztül nem hozhat létre új épületeket.
Referencia pont, nézetek és zónák

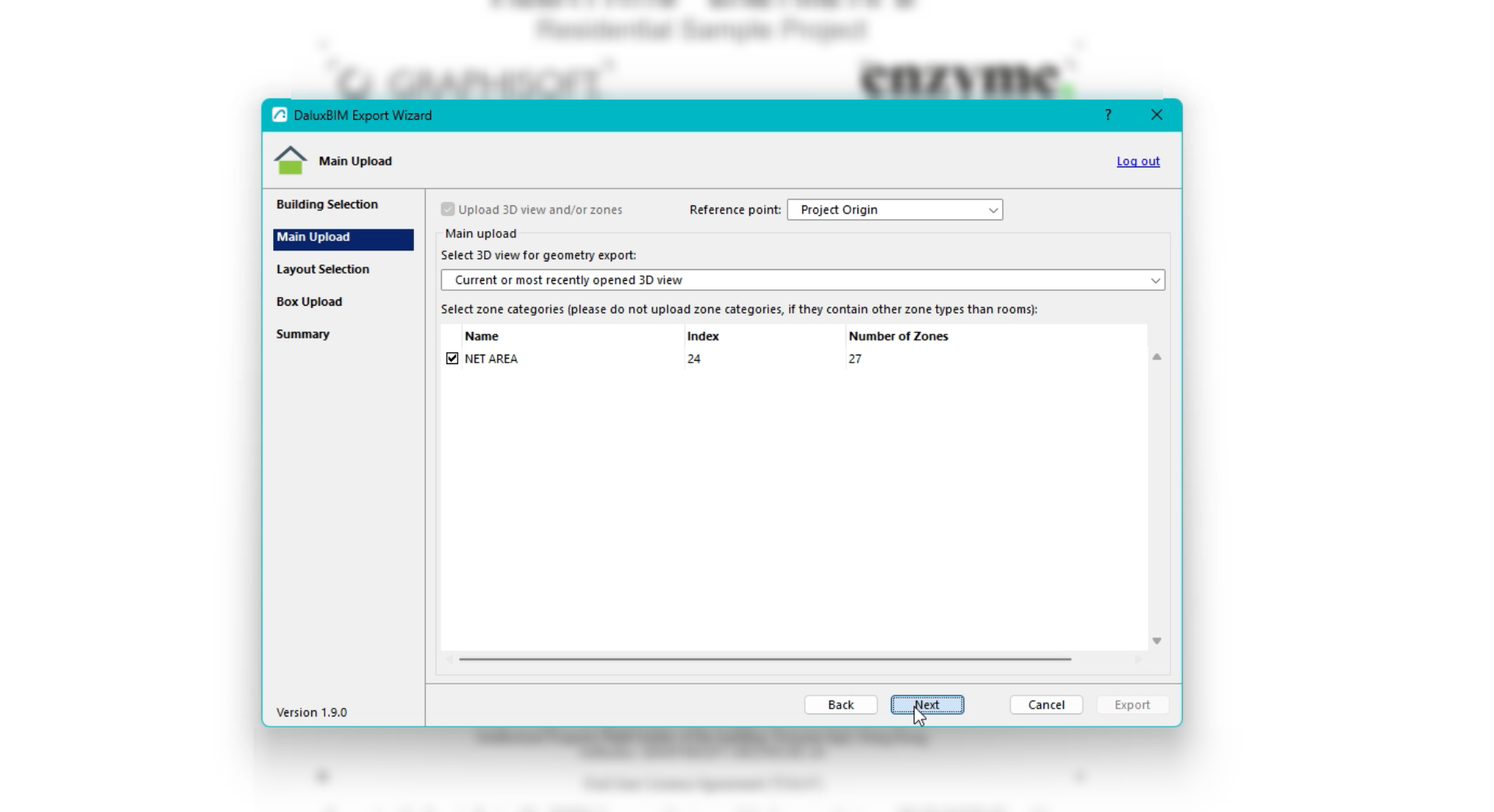

A következő ablakban válassza ki a következőket:
- Referencia pont - a referencia pont, amelyet az objektumok nyomvonalához használ
- 3D nézet geometria exportálásához - az Archicadben használt nézet a modell exportálásához
- Zóna kategória - az Archicad zónák, amelyeket feltölteni szeretne
Rajz kiválasztása

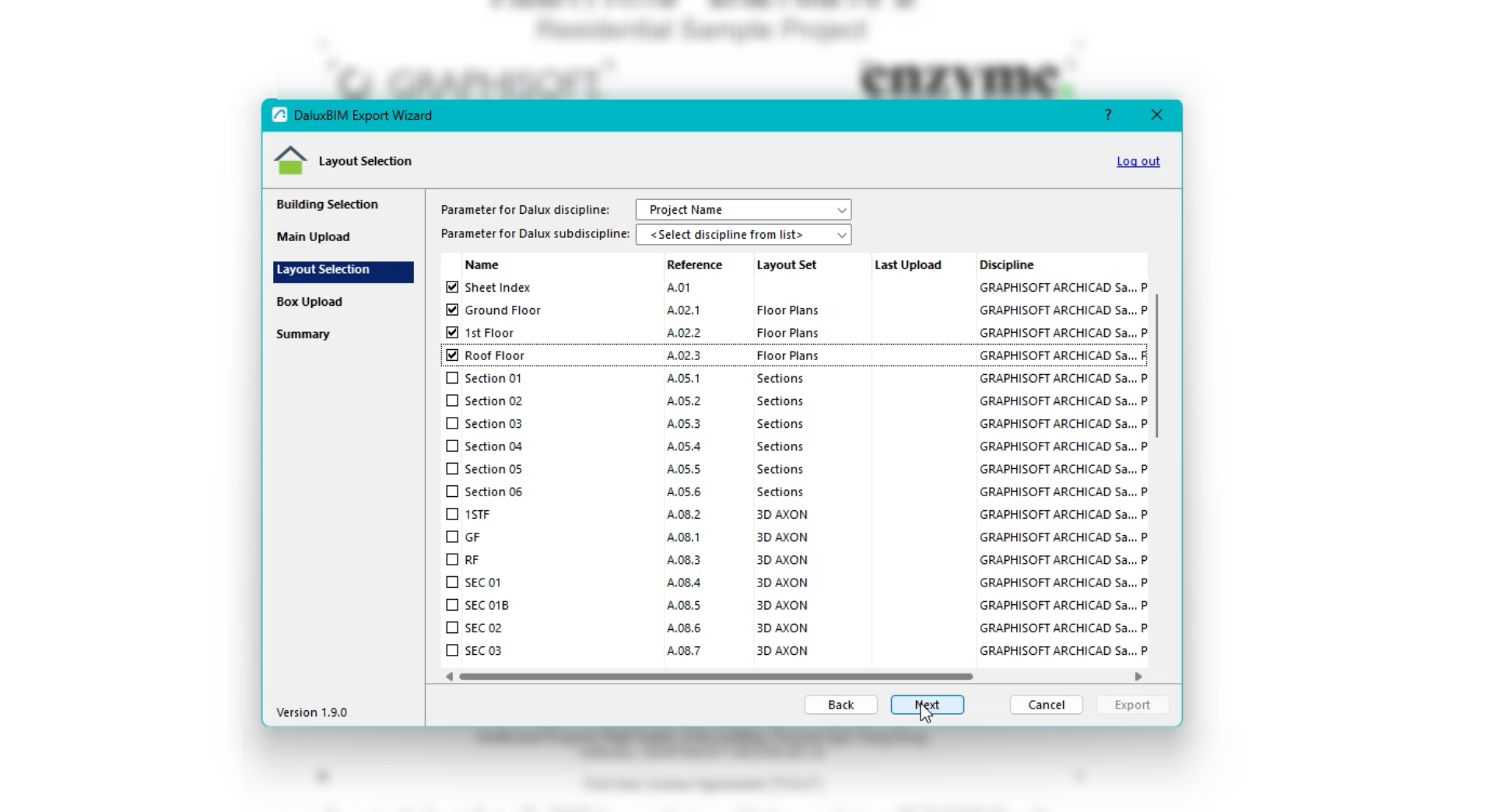

A következő képernyőn kiválaszthatja, mely rajzokat szeretné feltölteni. Az ablak tetején kiválaszthat egy Archicad tulajdonságot, amelyet a szakterületekhez és alterületekhez használnak.
Dalux Box mappa- és állapotkiválasztás
A következő képernyőn a következőket teheti:
- Válassza ki, hogyan jelenjen meg a névformázás a Daluxban
- Válasszon ki egy Dalux Box mappát
- Válasszon ki egy Dalux állapotot

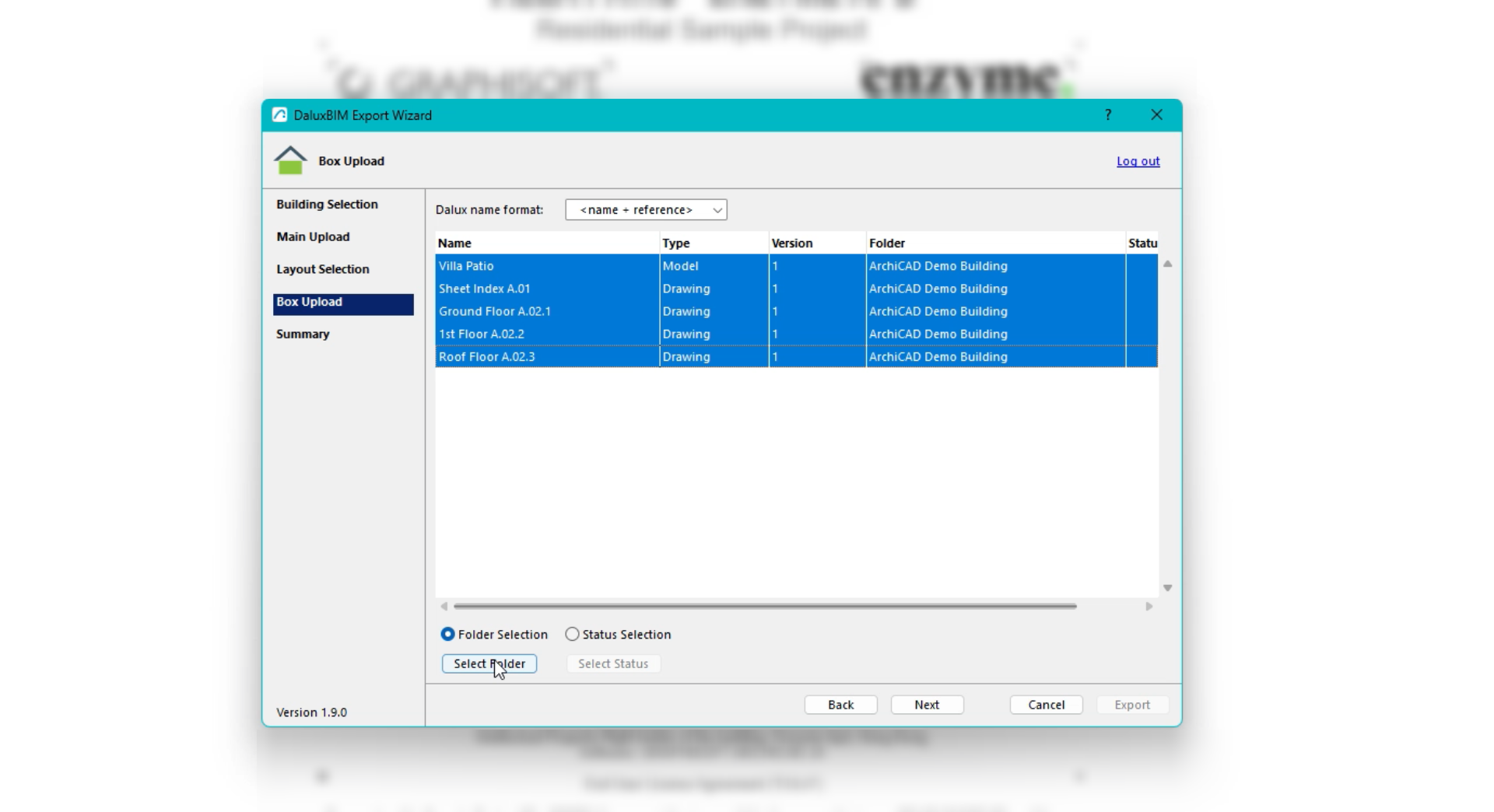

Válasszon ki egy vagy több fájlt a listából, és döntse el, melyik Dalux Box mappához szeretné hozzáadni a fájlokat.
Ezt a folyamatot megismételheti a fájl állapotának beállításához.
Az, hogy mit választ itt, attól függ, hogyan van beállítva a projektje. A bővítménnyel nem hozhat létre Dalux Box mappákat vagy állapotokat.
Feltöltés összegzése

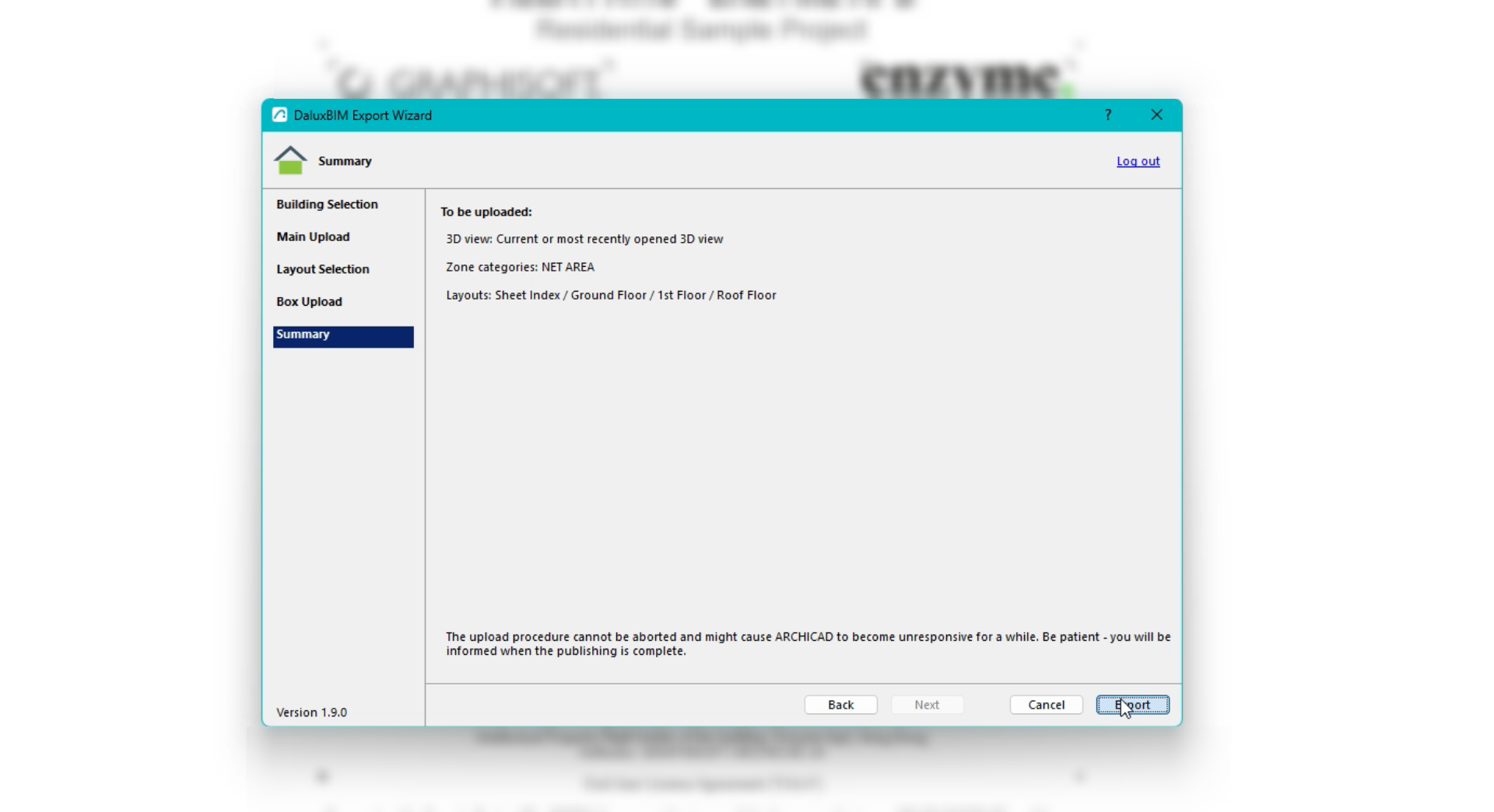

Az utolsó képernyőn a megerősítés előtt láthatja a feltöltés összegzését.
Amikor a feltöltési folyamat befejeződött, az Archicad fájljai hozzáadásra kerülnek és feldolgozásra kerülnek a Daluxban.
Megjegyzés
A modellje a Helyszínek modulba lesz feltöltve daluxbim-fájlként. Ha a modell hozzá van kapcsolva a Dalux Boxhoz, ott is daluxbim-fájlként lesz mentve.
