Ez a cikk bemutatja, hogyan töltsük fel, kezeljük és nézzük meg a Dalux-ba feltöltött 'Pontfelhőket'.
A pontfelhők pontokból álló adatállományok, amelyek geometriai koordinátákat, színértékeket és fényerőt tartalmaznak. Általában LIDAR szkennerek generálják őket, amelyek egy területet szkennelnek és gyűjtik az adatpontokat. Az adatpontok ezután 3D képekké alakulnak a pontfelhő formájában.
A Dalux-ban a pontfelhők többféleképpen használhatók. A leggyakoribb felhasználások közé tartozik az előrehaladás vagy a kész állapot ellenőrzése.
Technikai információ
A legtöbb esetben az optimális felhasználás érdekében ajánlott fájlformátum a .laz, de más fájlformátumok is megfelelően működnek a Dalux-szal. Ajánljuk az alábbi preferált fájlformátumok követését balról jobbra.
.laz .las
.e57
.ply
.pts
.xyz
A max fájl mérete 8GB.
.pts és .xyz fájlok specifikációi változóak, így a helyes feldolgozás nem garantálható. Ha csak ez a fájltípus érhető el, akkor a Pointzip használható a fájlok .laz formátumra való átalakításához.
A Dalux nem támogatja az .rcp fájlokat.
Hogyan állítsuk be a pontfelhőket
Felhasználói jogosultságok
A projektgazdák, projekttervezők és a Helyszínek 'Szerkesztés' jogosultságokkal rendelkező felhasználói csoportok kezelhetik a pontfelhőket.

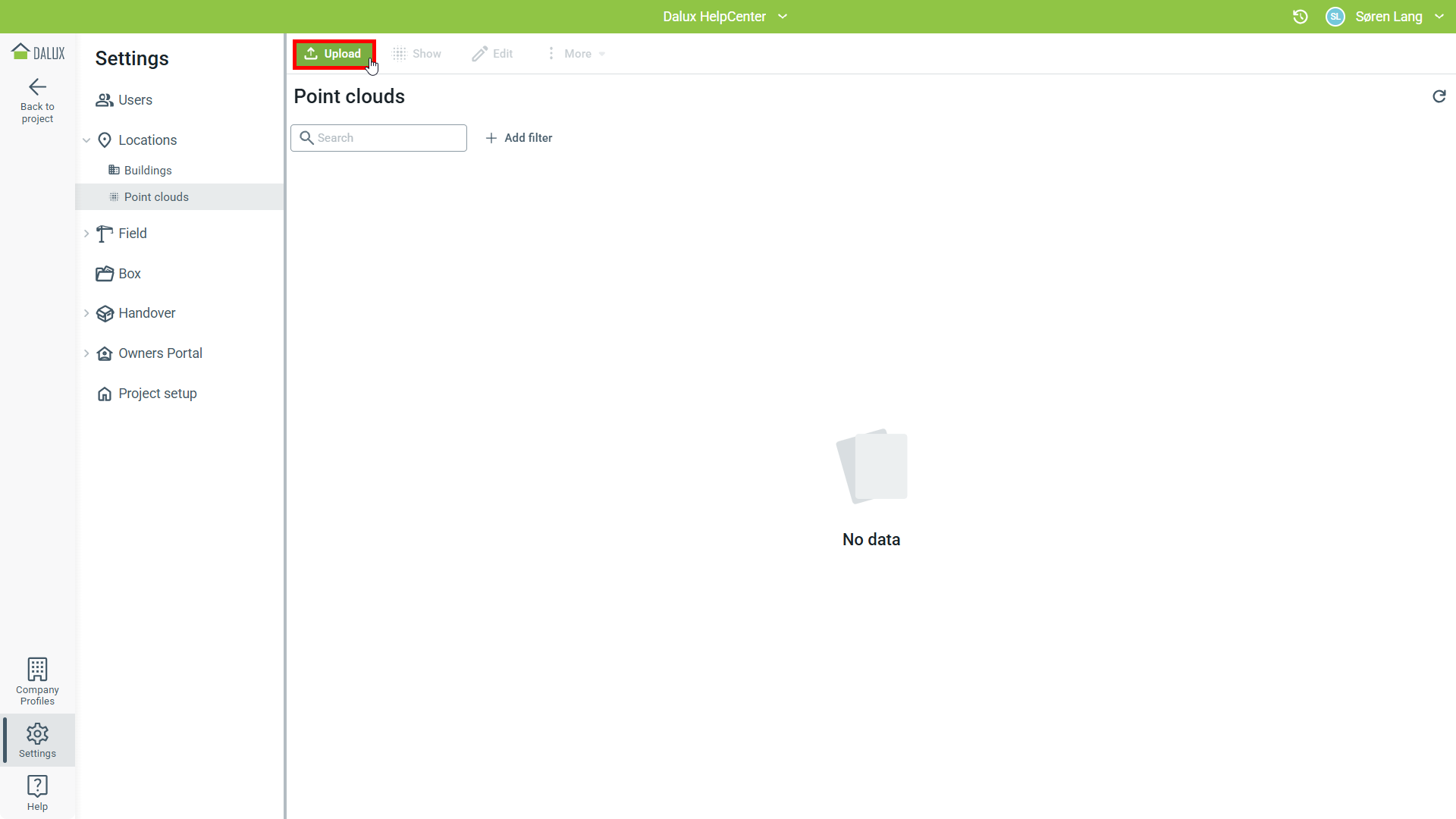

A pontfelhők feltöltéséhez menjen a Beállítások
Helyszínek
Pontfelhők
Feltöltés részhez.

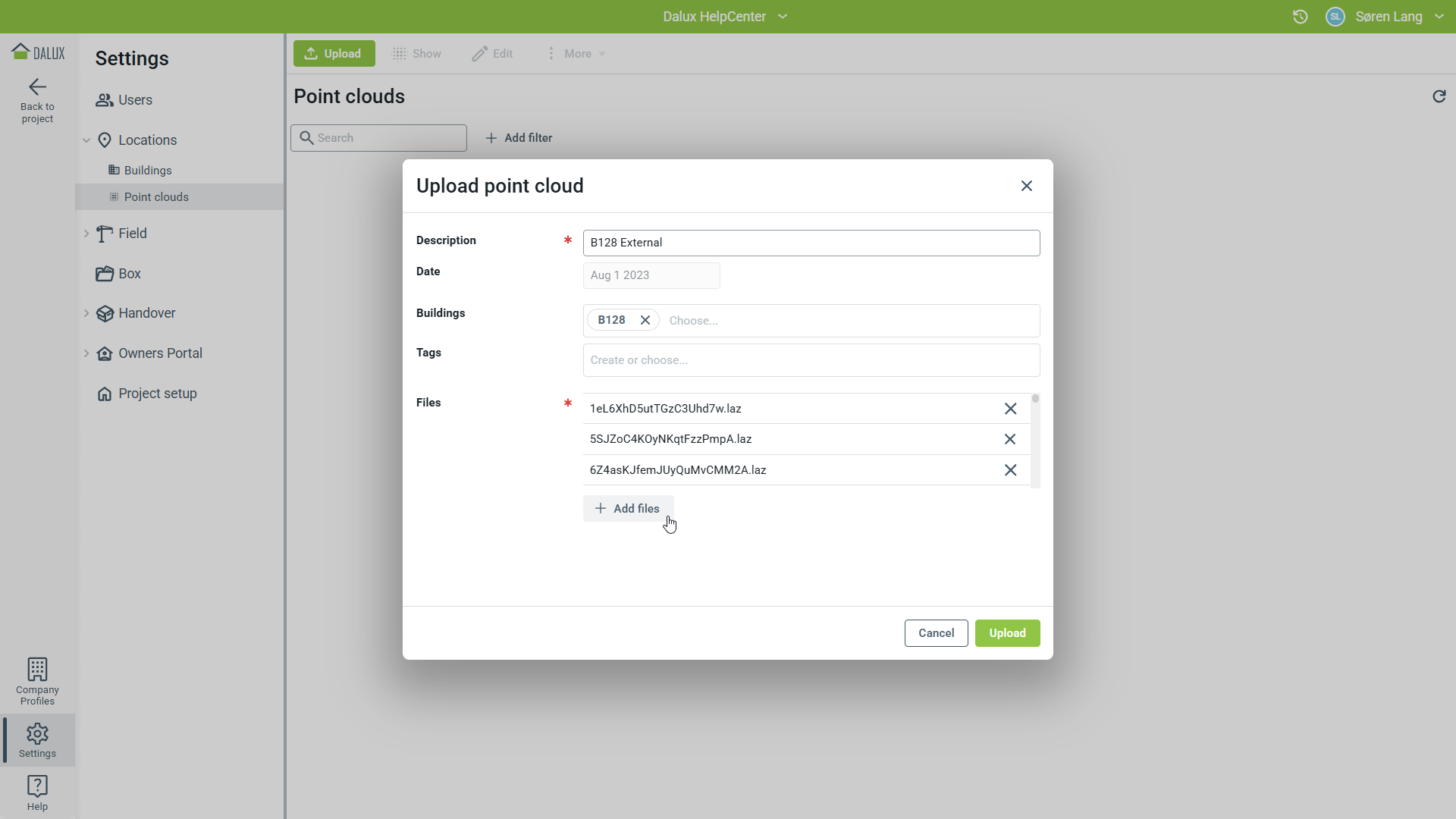

Adjon meg egy leírást, és válassza ki, hogy melyik épülethez kapcsolódik a pontfelhő.
Hozzáadhat saját címkéket, hogy a későbbiekben ez segítsen a szűrésben és a pontfelhők rendszerezésében. A címke a Helyszínek nézetben is megjelenik.
Egy vagy több pontfelhő fájl egyszerre feltölthető. Amikor a pontfelhők feltöltésre kerülnek, a Dalux feldolgozza a fájlokat, mielőtt azok használhatók lennének.
Az egyes fájlok hozzáadhatók vagy eltávolíthatók a pontfelhőből a pontfelhő kiválasztásával és a Szerkesztés gombra kattintva.
A teljes pontfelhő törölhető, ha kiválasztja, rákattint a Több gombra, majd a
Pontfelhő törlése lehetőségre.
Ha különböző dátumú pontfelhőket használ, hozzon létre új pontfelhőt és kövesse ugyanezt az eljárást.

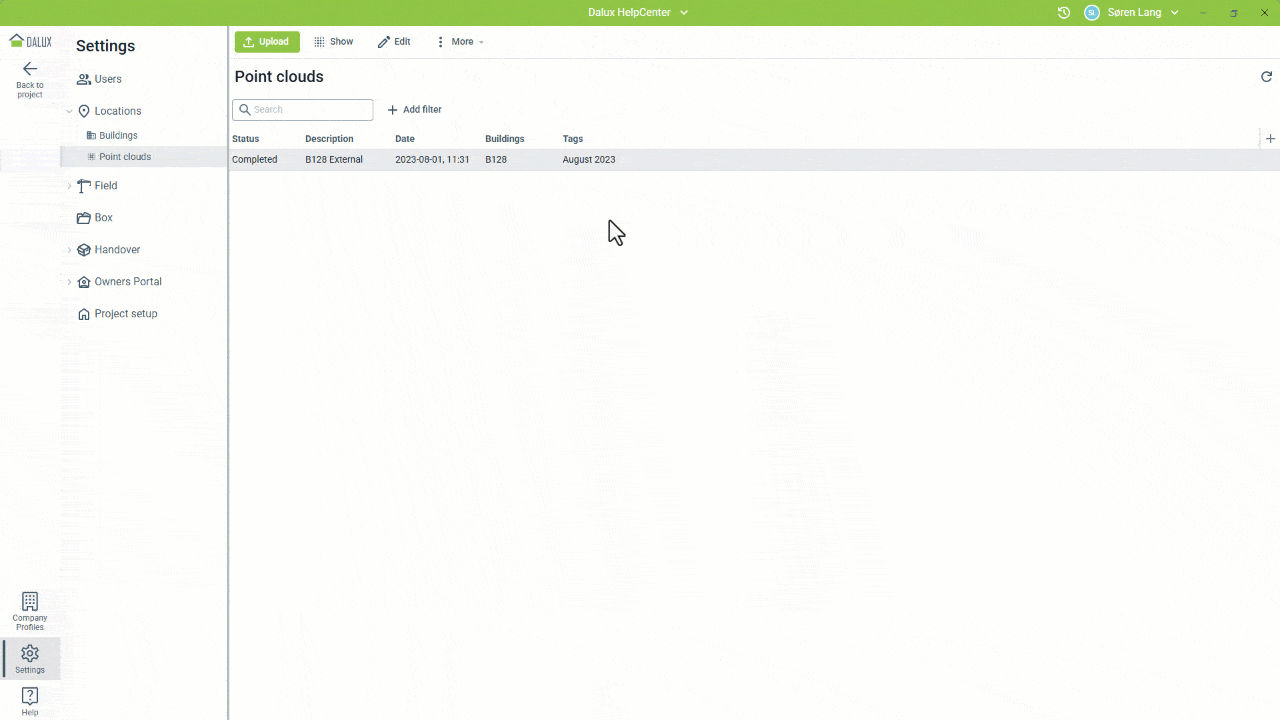

Amikor a pontfelhő fel lett töltve és fel lett dolgozva, az a listanézetben a pontfelhőre kattintva, majd a felső menüben a Megmutat gombra kattintva megjeleníthető.
Technikai információk
Hogyan töltsük le a pontfelhőket a Dalux alkalmazásból

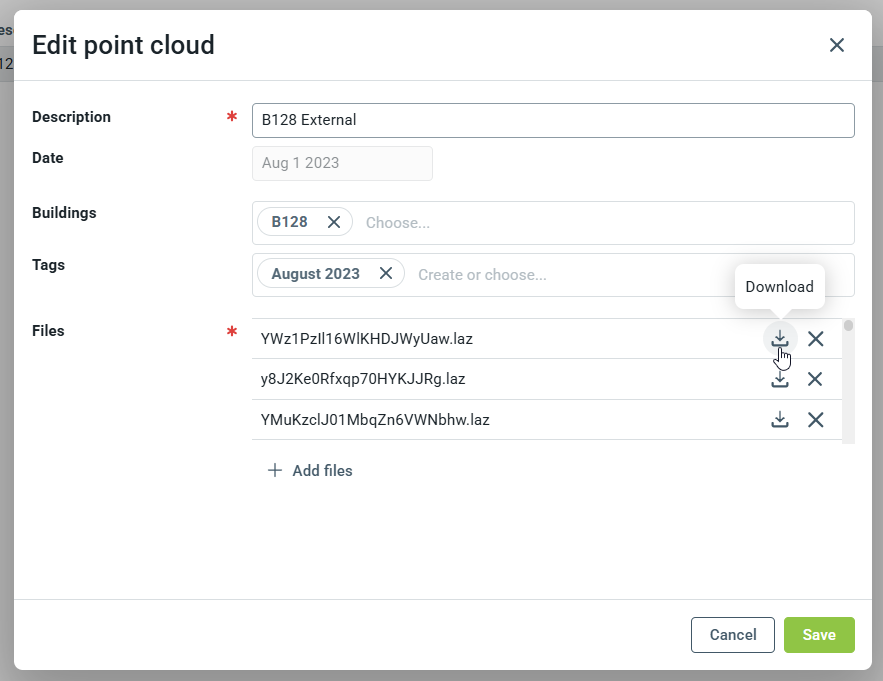

Ha pontfelhő adatokat szeretne letölteni a Dalux-ról, menjen ide:
Beállítások
Helyszínek
Pontfelhők
Válasszon egy pontfelhőt a listanézetből
Szerkesztés.
Ez megnyitja a pontfelhőt, és minden fájl letölthető az -ikonra kattintva.
Hogyan használjuk a pontfelhőket a Helyszínekkel

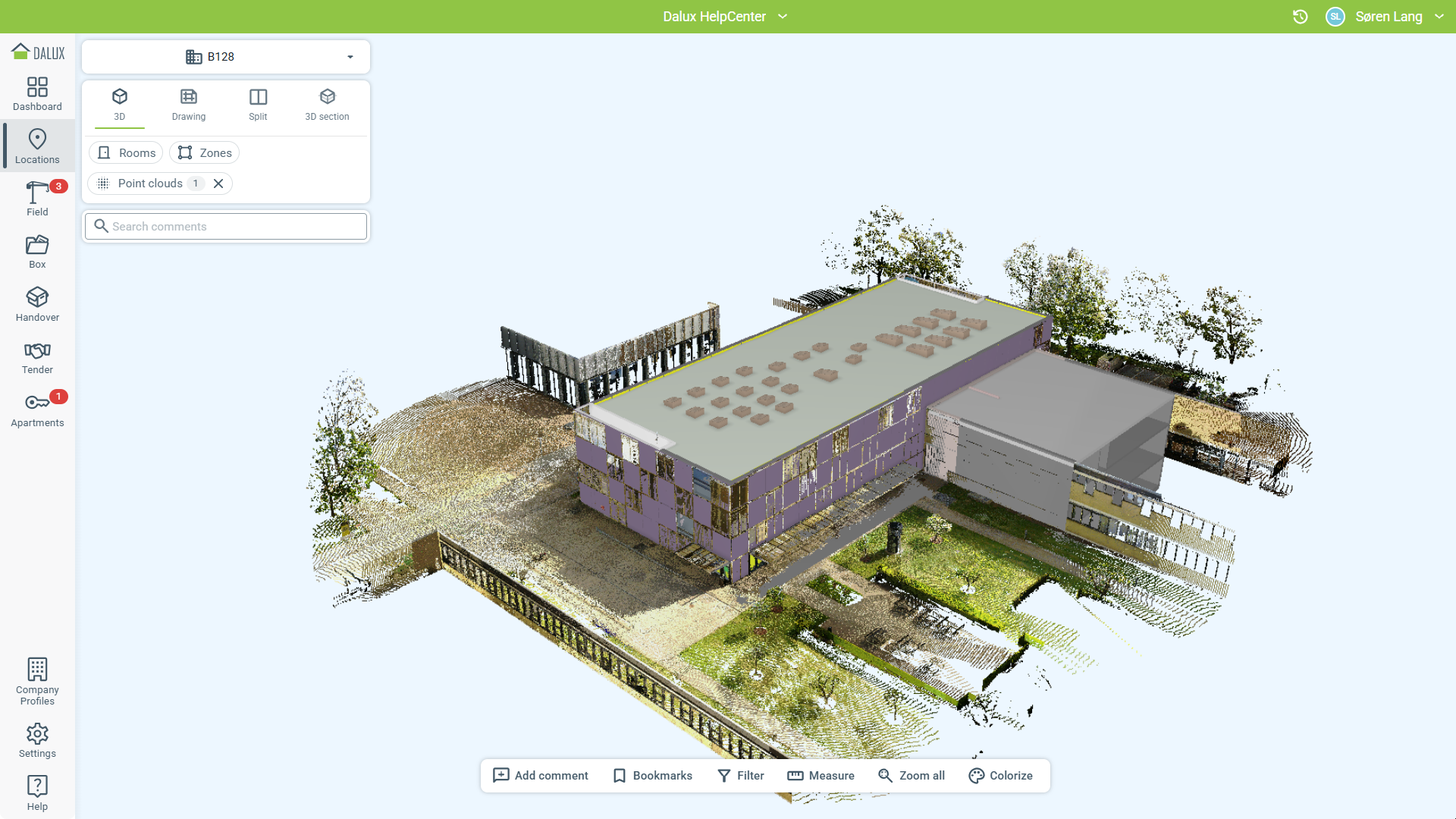

Ha a pontfelhők és a 3D modell össze vannak hangolva, a pontfelhő a 3D modellel együtt jeleníthető meg. Pontfelhők a Helyszínekben nézhetők meg.
Menjen ide: Helyszínek, és válassza ki az épületet, amelyik kapcsolódik a pontfelhőhöz.

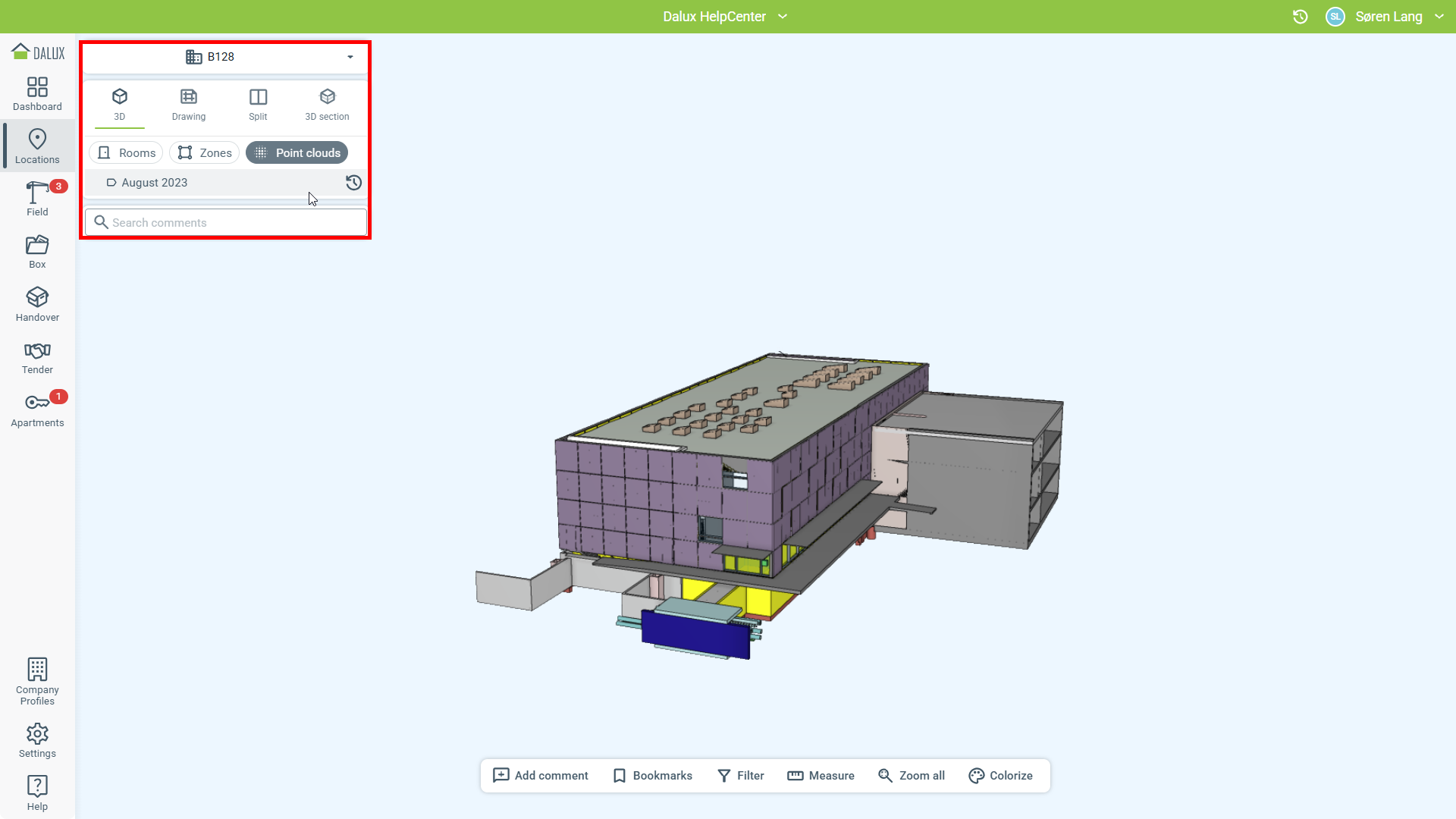

A pontfelhők a 3D nézetből érhetők el. Kattintson ide: 3D
Pontfelhők. Ezután kiválaszthatja, melyik pontfelhőt szeretné megtekinteni.
A pontfelhő a 3D modell mellett jelenik meg, és a 3D-ben való navigáció, ahogyan az Dalux-ban megszokott, ugyanúgy működik.

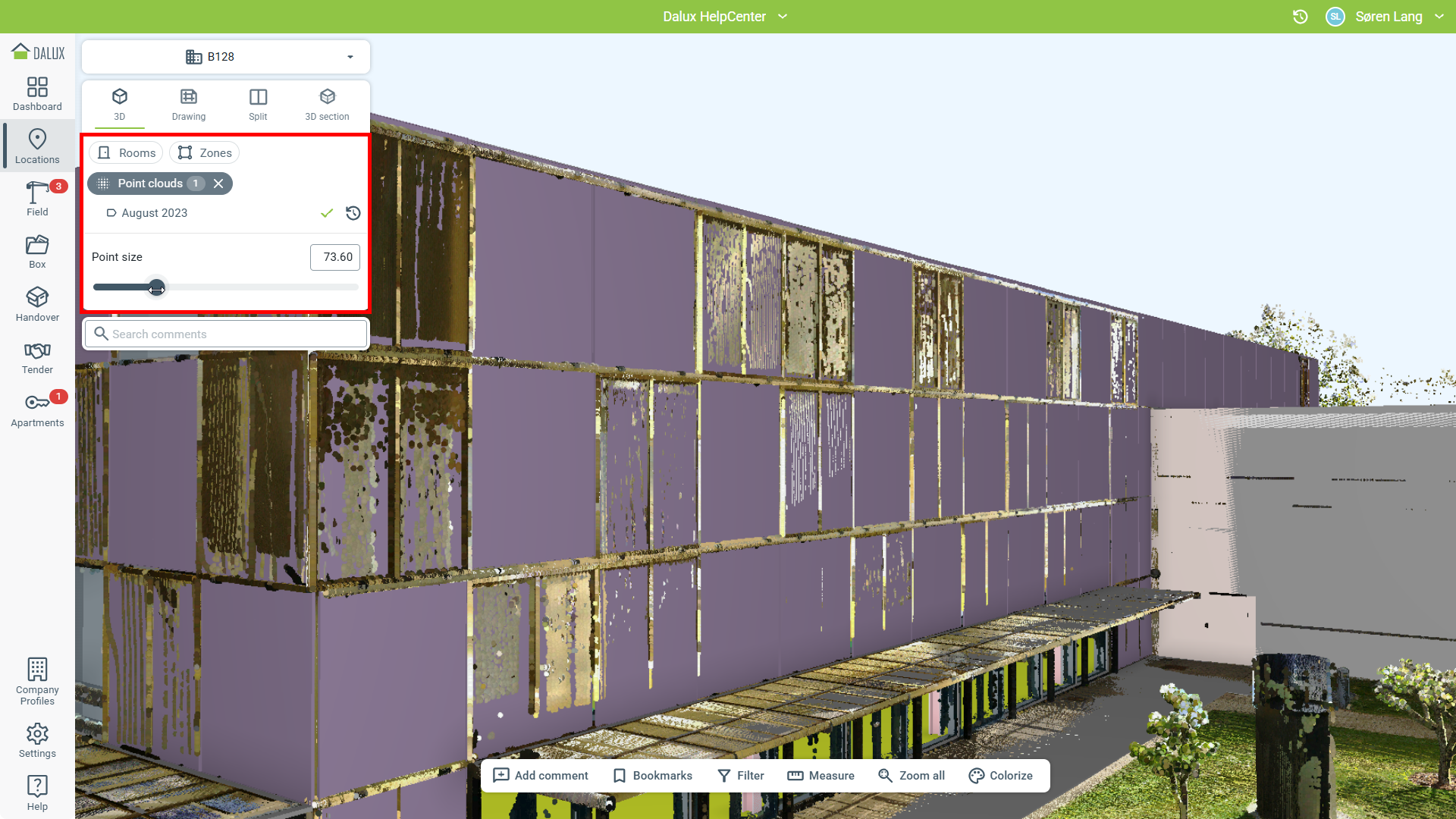

A Dalux böngészős verziójának használatakor elérhető a pontok méretének változtatása a 'Pontméret' csúszkával. Csökkentse a részletezettségi szintet egy magasabb érték beállításával a megjelenítés felgyorsítása érdekében. Egy magasabb részletezettségi szinthez állítsa kisebbre a pontméretet.
Pontfelhők összehasonlítása modellel
A Field Pro és az InfraField Pro alkalmazásokban van lehetőség a pontfelhő modellel való összehasonlítására. A Dalux megjelöli azokat a pontokat, amelyek eltérnek a modelltől egy meghatározott távolságra. Aktiválja a 'Összehasonlítás 3D-vel' funkciót a Helyszínek menüben, és állítsa be a vizsgálat során használt határértéket a távolságra. A Dalux színkódolást fog alkalmazni, hogy jelezze azokat a pontokat, amelyek a határérték felett vagy alatt vannak.
