A Dalux-ban dokumentumokat kapcsolhat a projekt 3D objektumcsoportjaihoz. Így az objektumcsoportokhoz dokumentációkat adhat hozzá és gyorsan megtalálhatja a kapcsolódó információkat.
Ez lehetővé teszi, hogy kényelmesen hozzáférjen a releváns dokumentumokhoz a modell böngészése révén, anélkül, hogy keresnie kellene a Box-ban.
Hogyan adjunk hozzá egy dokumentumot egy objektumcsoporthoz
Technikai információk
A dokumentumok hozzáadásához szükséges, hogy a projektben a 3D objektumcsoportok be legyenek állítva. Olvasson többet ebben a cikkben: 2D / 3D objektumcsoportok létrehozása.

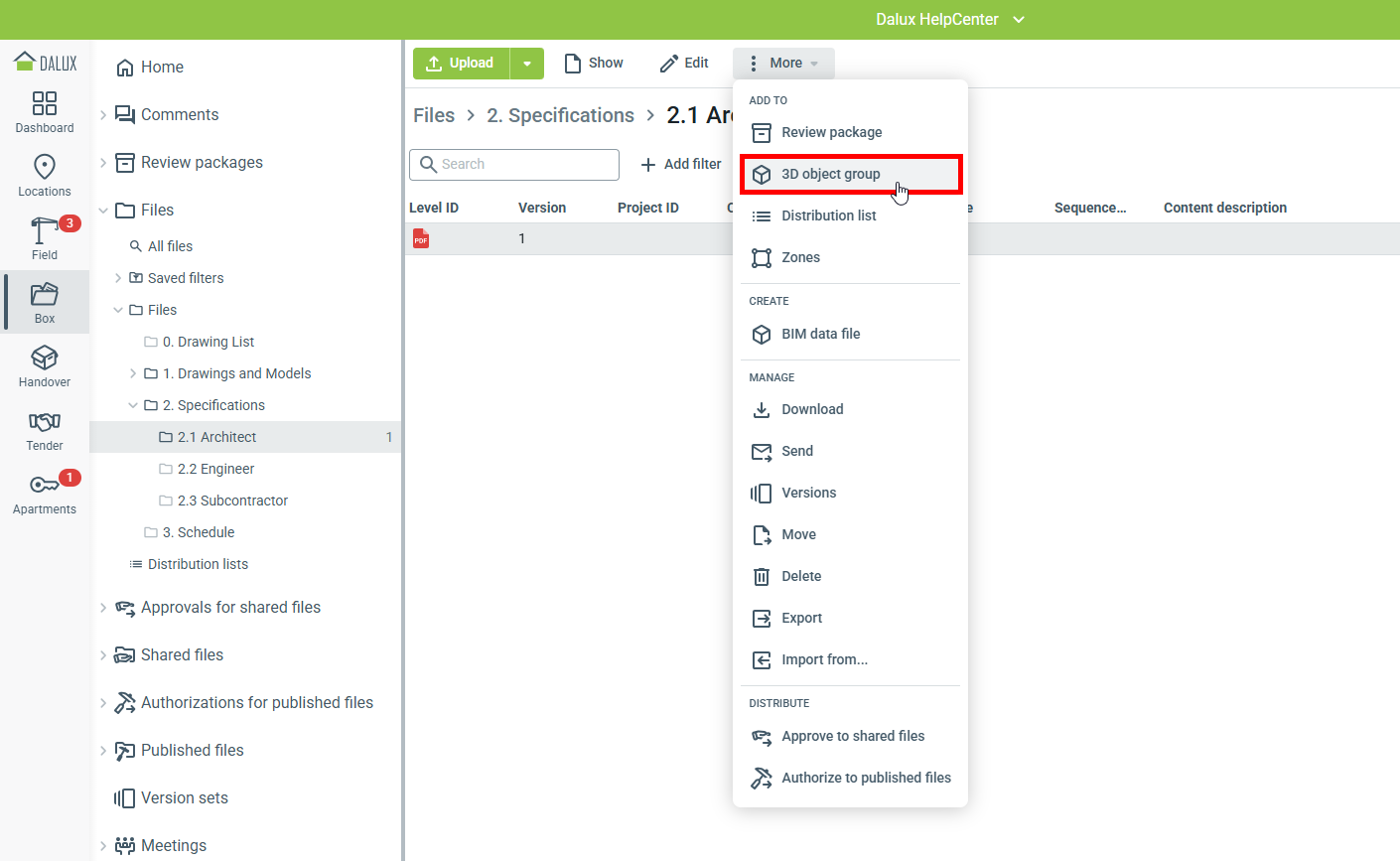

Ha dokumentumot szeretne hozzáadni egy objektumcsoporthoz, menjen a
Box
A dokumentum keresése
Fájl kiválasztása
Több
Hozzáadás
3D objektumcsoport:

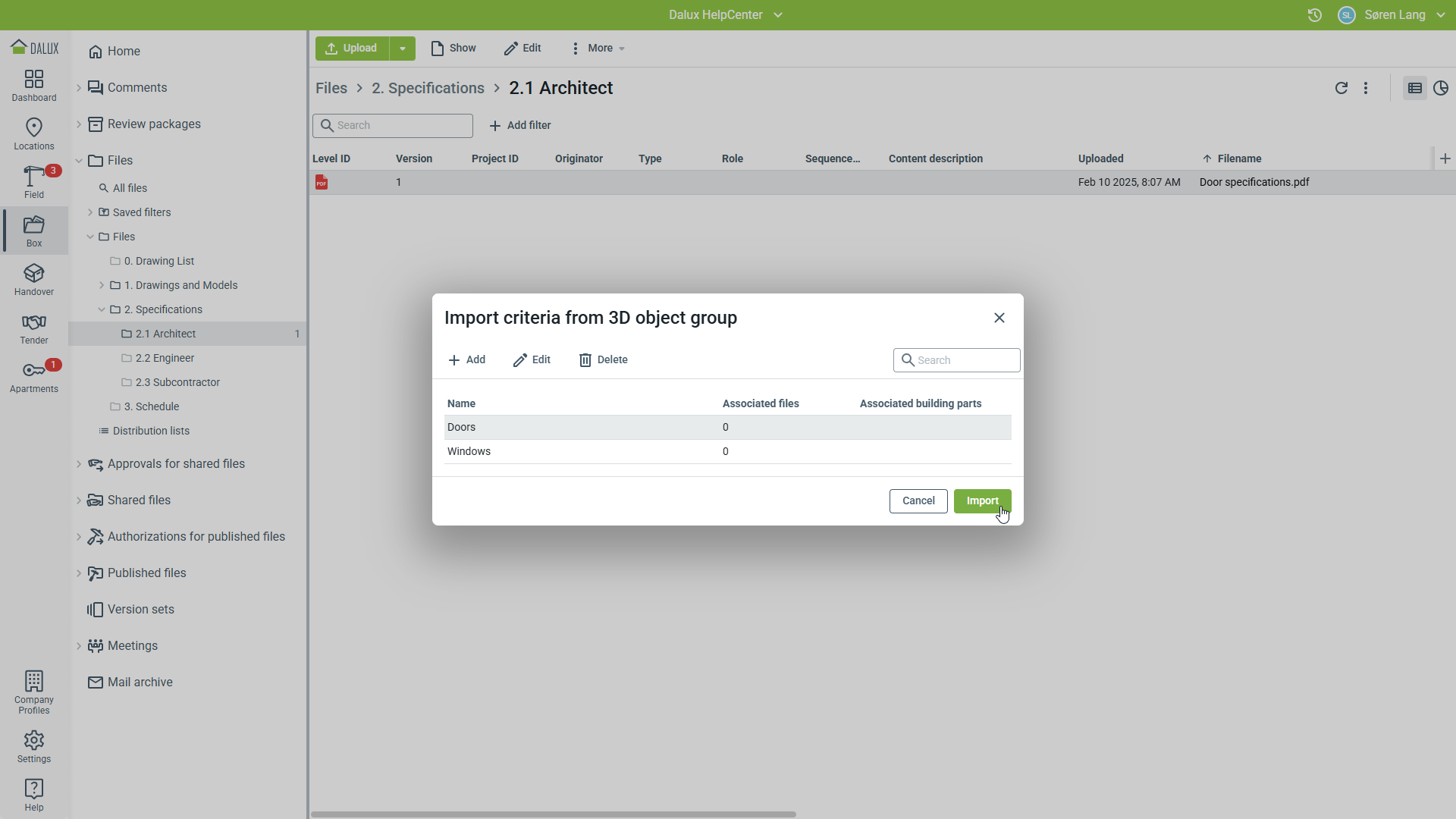

Ezután válassza ki azt az objektumcsoportot, amelyhez hozzá szeretné adni a dokumentumot, és kattintson az 'Importálás' gombra:
Technikai információk
Ha engedélyezi a fájlterületek funkciót a projektben, a dokumentumok, amelyek egy objektumcsoportokhoz hozzá lettek adva, csak akkor lesznek láthatók, ha a dokumentumok publikálva lettek.
Dokumentumok megtekintése
Dokumentumok megtekintése modell elemeken mobilon

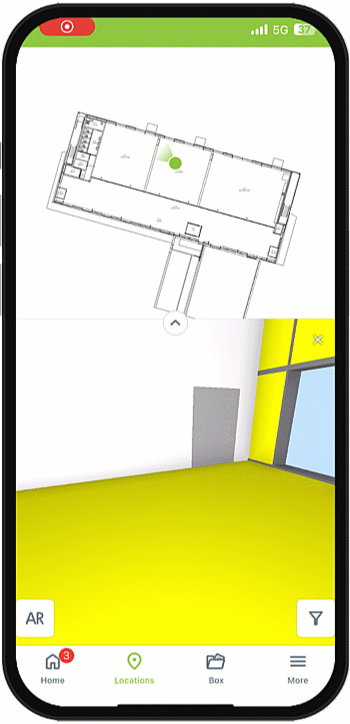

Az objektumcsoportokban található objektumokkal kapcsolatos dokumentumok megtalálásához menjen a Helyszínek-re. Válassza ki a kívánt rajzot, majd nyomja meg a
gombot. Válasszon ki egy objektumot a csoportból, amely tartalmazza a hozzáadott dokumentumokat. Ezután kattintson a tulajdonságok sávra, hogy megnézze a kapcsolódó információkat.
Tippek és trükkök0>
Megállapíthatja, hogy egy objektumhoz kapcsolódik-e dokumentum, ha a -ikont látja a tulajdonságoknál, amikor az objektum ki van választva.
Dokumentumok megtekintése modell elemeken asztali gépen

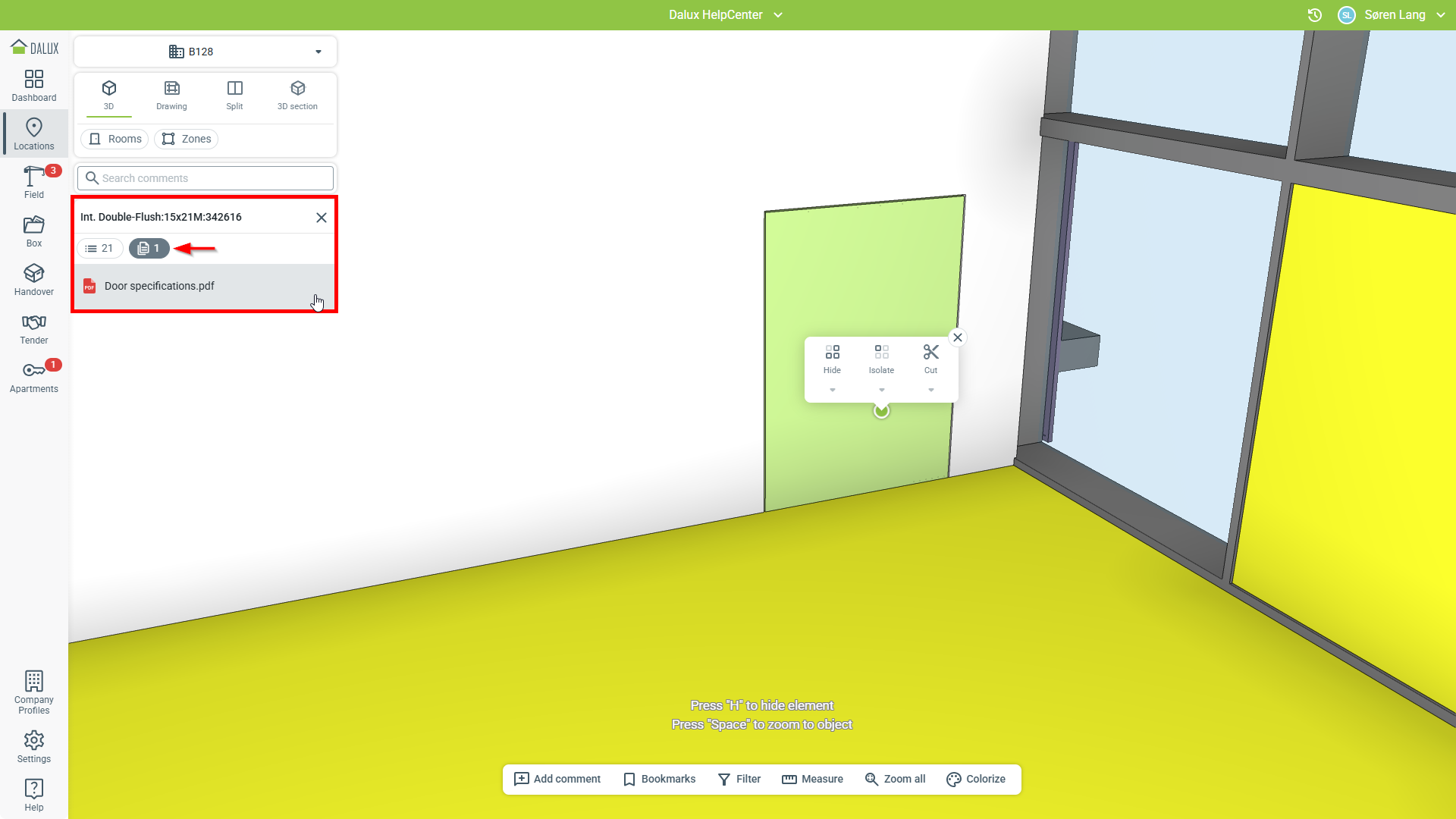

Az objektumcsoportokhoz hozzáadott dokumentumok eléréséhez menjen a Helyszínek-re. Ezután válasszon ki egy objektumot az objektumcsoportból, és kattintson a
ikonra a tulajdonságok ablakban.
