Ez a cikk bemutatja, hogyan lehet 2D és 3D objektumokat létrehozni rajzokból vagy modellekből a Dalux-ban.
Hogyan hozzunk létre 2D objektumcsoportot
Ugorjon ide Beállítások
Helyszínek

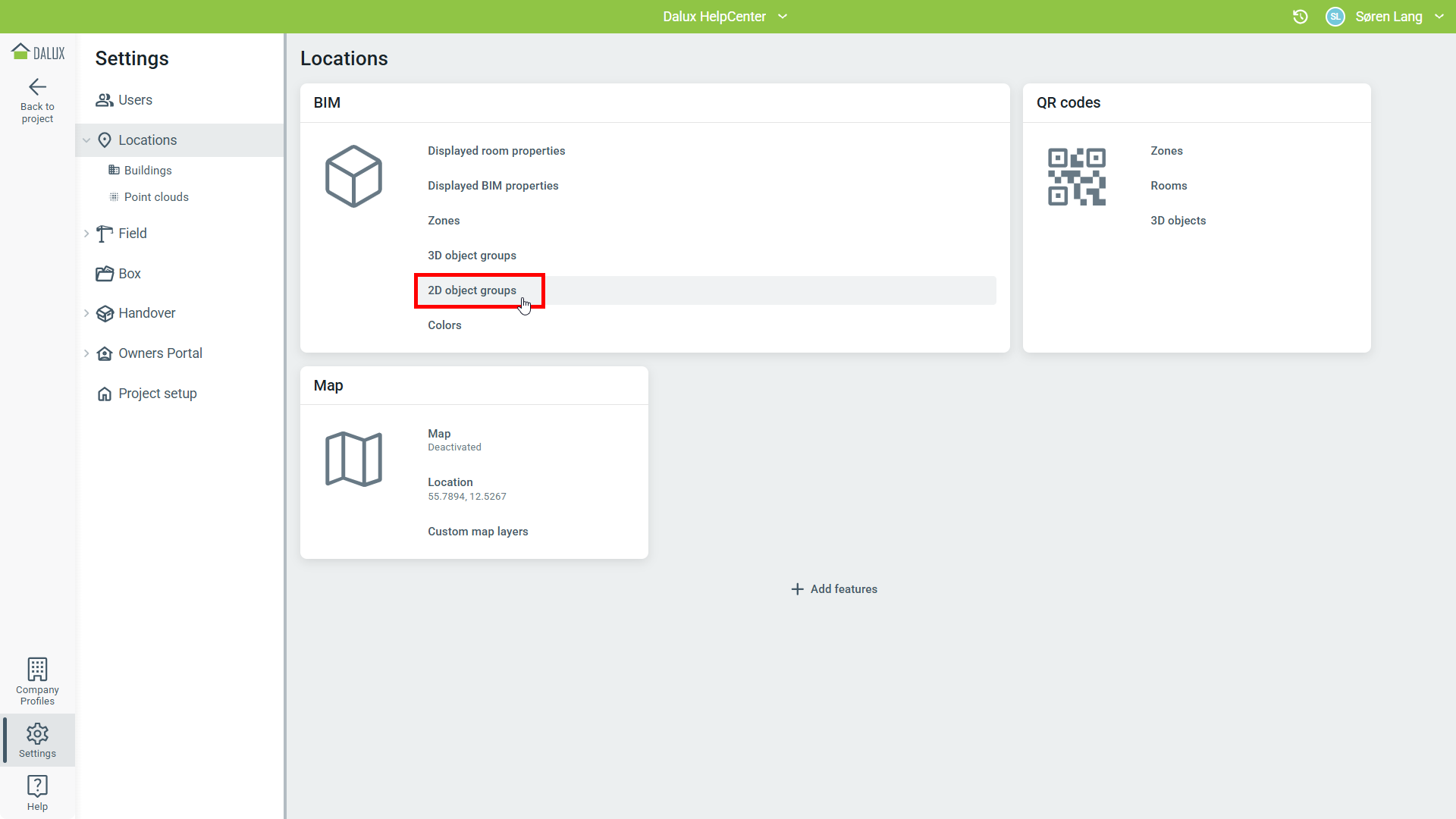

'2D objektumcsoportok'
Válasszon egy épületet.

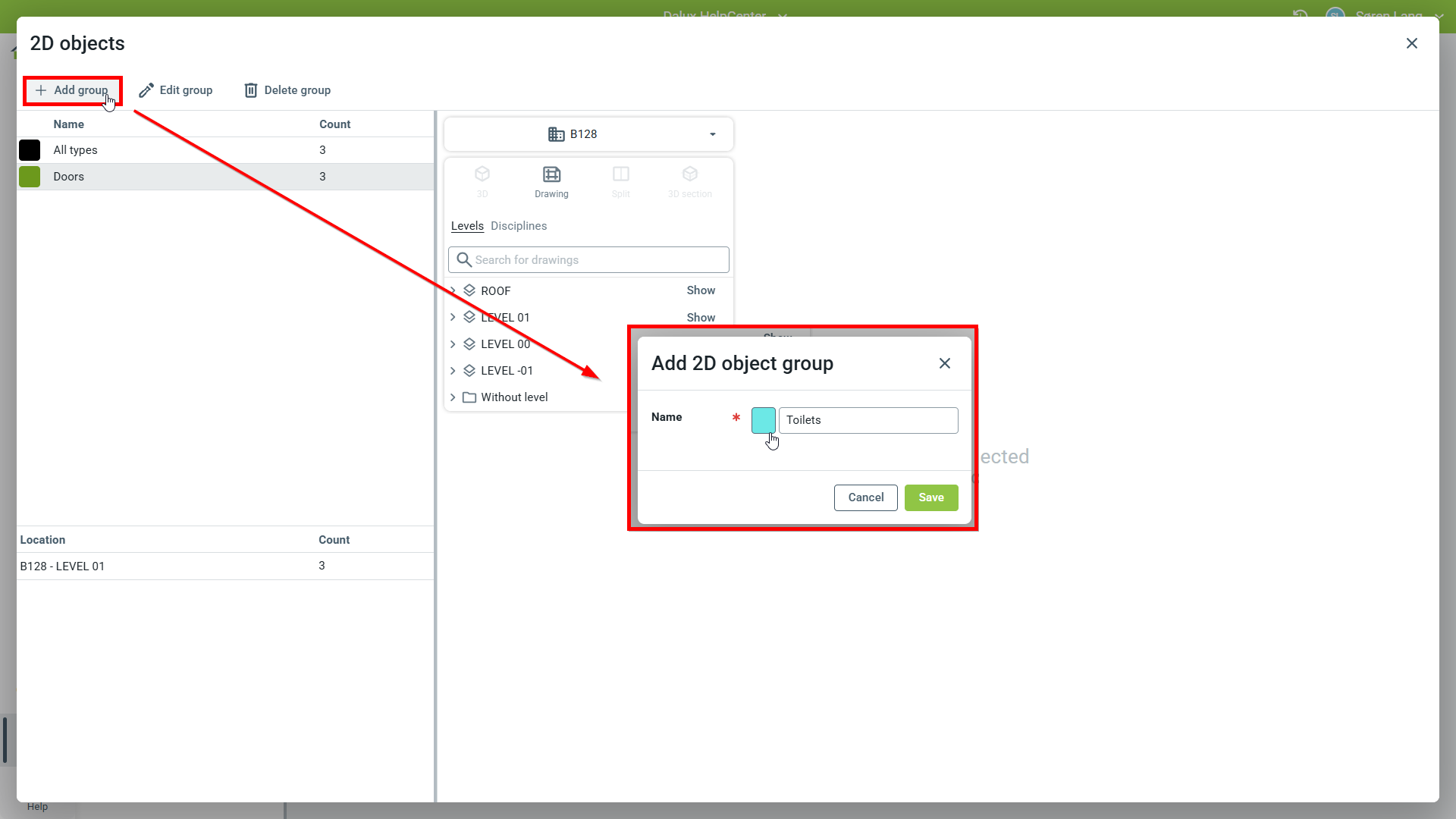

Új 2D objektumcsoport létrehozásához kattintson a Hozzáadás gombra. Adja meg a 2D objektumcsoport nevét, majd kattintson a 'Mentés' gombra.
Válasszon egy épületet és egy rajzot, amelyhez 2D objektumokat szeretne hozzáadni.

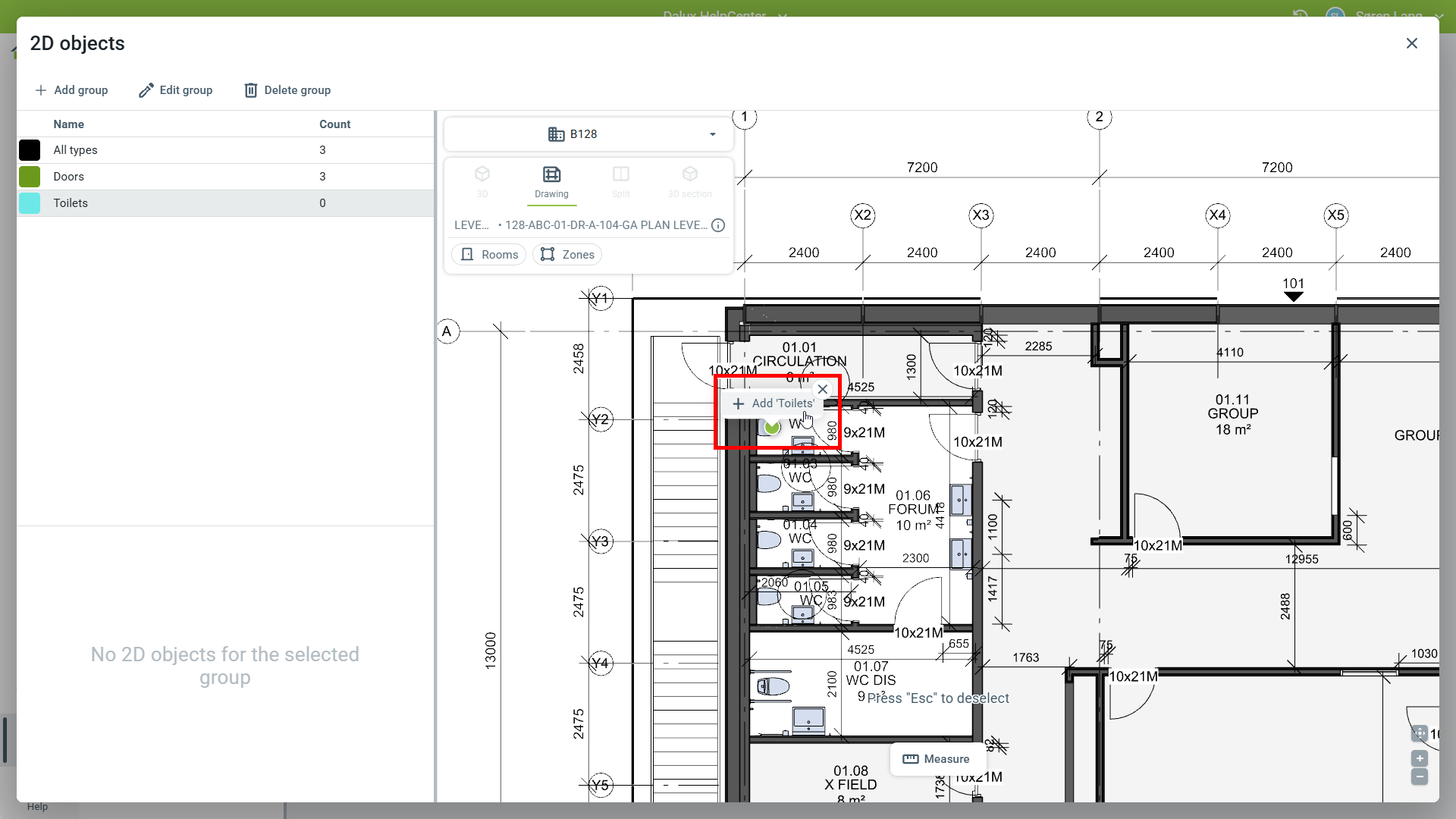

Kattintson a rajzra, hogy 2D objektumot helyezzen el az objektumcsoportból. Ezután kattintson a Hozzáadás gombra. Ez a folyamat megismételhető, hogy több 2D objektumot adjunk hozzá.
Tippek és trükkök
Ha 2D objektumcsoportokat szeretne használni ellenőrzési tervekhez és próbatervekhez, akkor zónákat is be kell állítania. Ha segítségre van szüksége a zónákhoz, olvassa el ezt a cikket: Zónák és zónarétegek.
Hogyan hozzunk létre 3D objektumcsoportot
Ugorjon ide Beállítások
Helyszínek

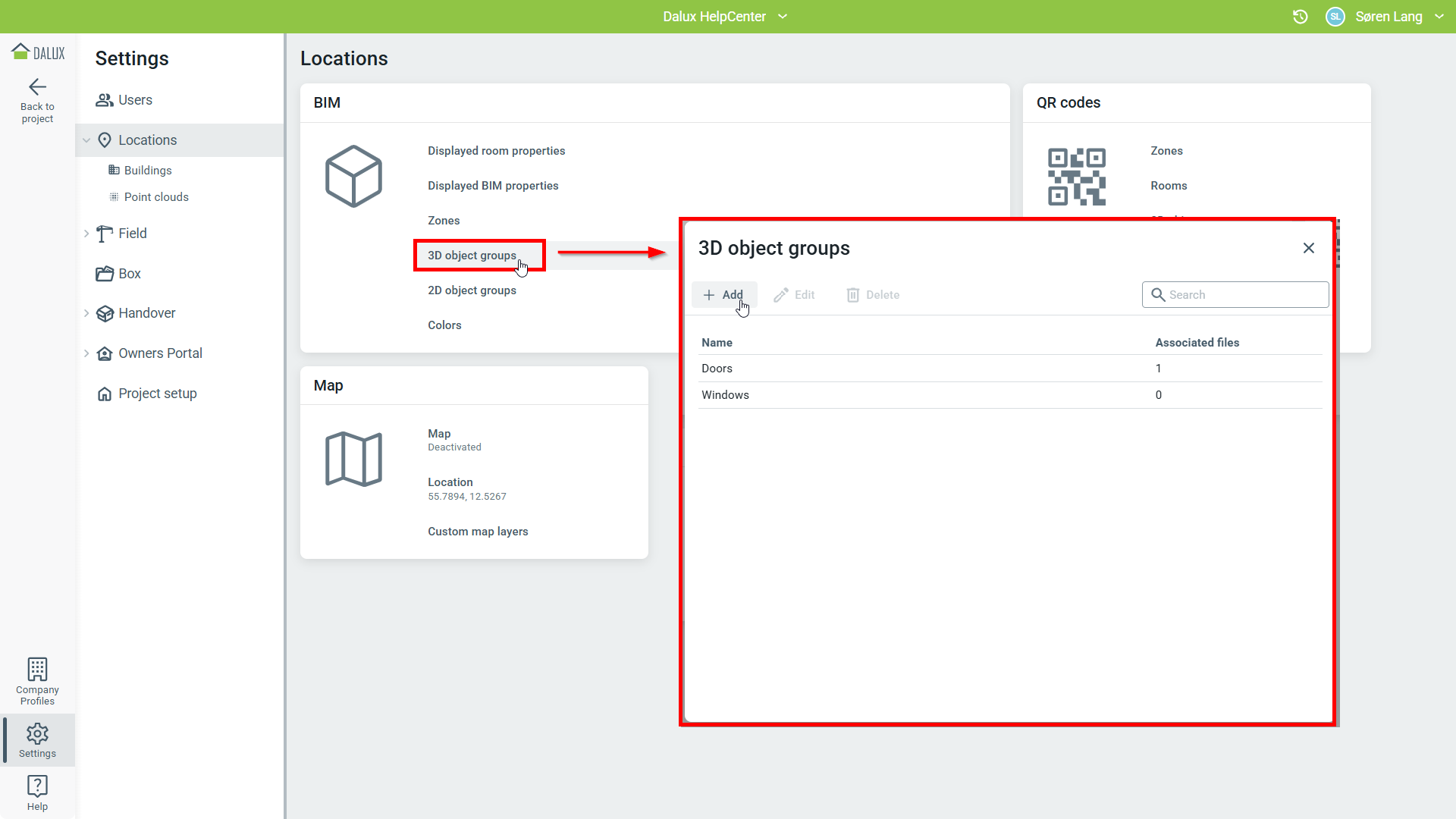

'3D objektumcsoportok'
Hozzáadás.
Írja be a 3D objektumcsoport nevét és válasszon egy épületet.

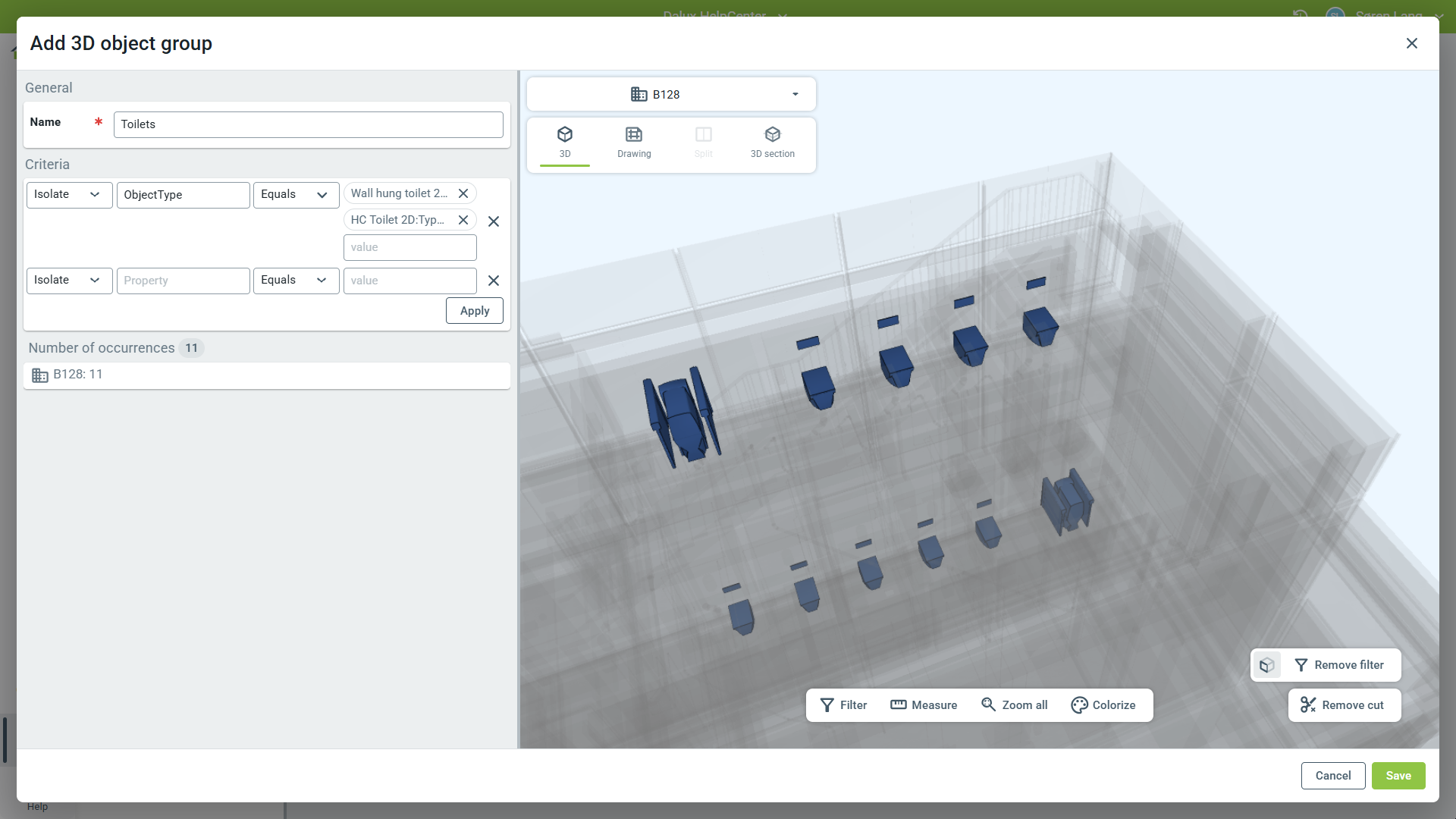

A szűrők segítségével állítsa be, hogy mely elemeket szeretne egy csoportba a modellből. A bal oldali menüben beállíthatja a kritériumokat. Értékek alapján is szűrhet a modell tulajdonságaiból.
Ebből a cikkből többet is megtudhat a szűrők használatáról: Szűrők és vizualizáció a Helyszíneken
Kattintson a 'Mentés' gombra, hogy az elemeket hozzáadja a 3D csoporthoz.

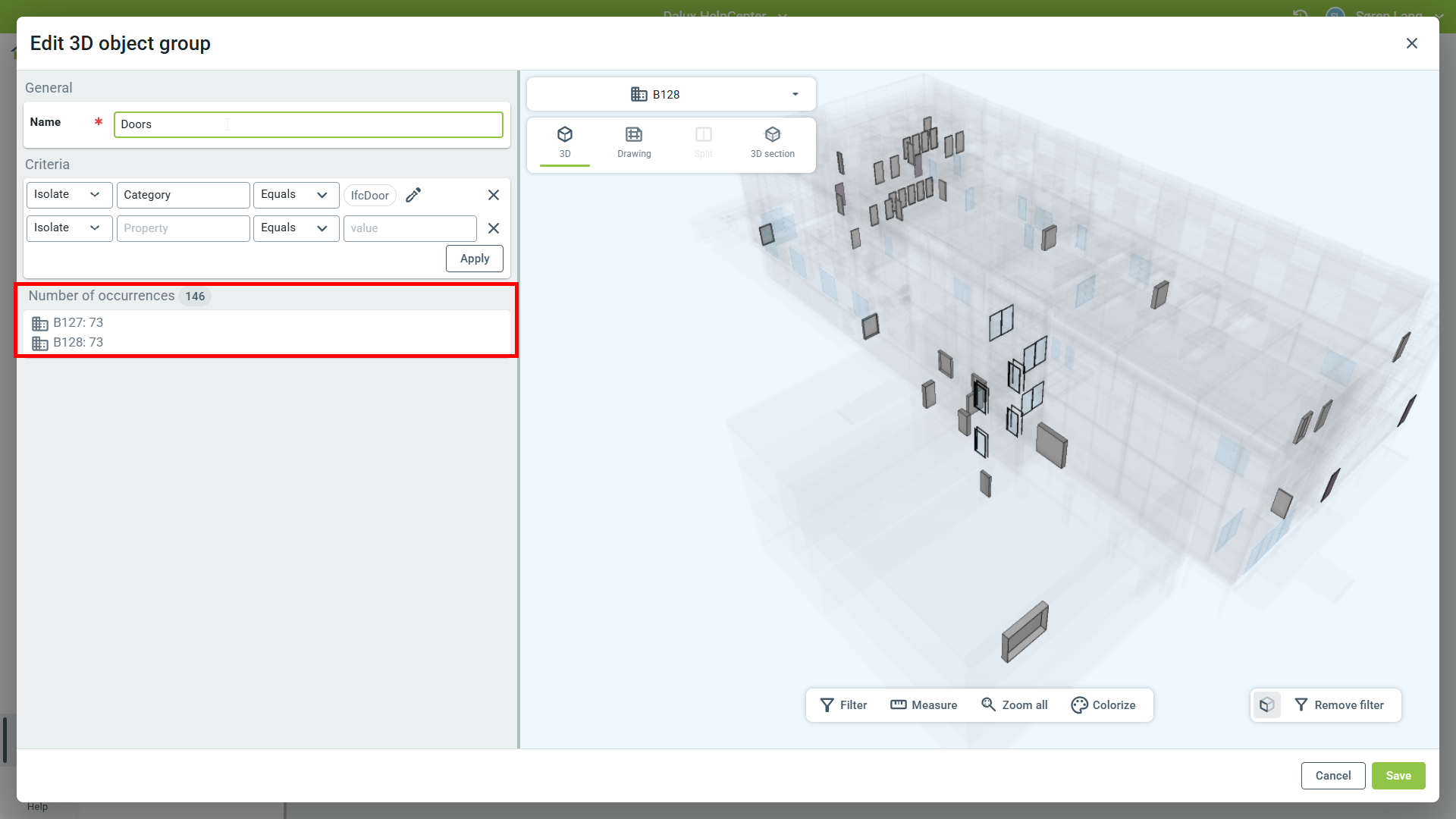

Amikor egy szűrő ki van választva, láthatja a szűrésnek megfelelő elemek számát és az elemeket a 3D nézetben. A szűrő minden épületre vonatkozni fog. A teljes előfordulások száma és az épületenkénti előfordulások száma meg lesz mutatva.
