Navigálás a Helyszínekben mobilon

Ez a cikk a rajzok és modellek Dalux Mobile-ban való navigálását és mérését tárgyalja.

A Dalux Mobile segítségével gyorsan hozzáférhet a rajzokhoz és modellekhez a projekten belül, hogy megkapja a szükséges információkat. Minden felhasználó hozzáfér a Helyszínek modulhoz és az abban található mérési eszközökhöz a projekten.

Ha a Daluxot számítógépen használja, megtudhatja, hogyan navigálhat 3D-ben ebből a cikkből: Navigálás a Helyszínekben számítógépen.

Videó

Hogyan lehet hozzáférni és navigálni a rajzokban a Helyszínekben

A Helyszínek eléréséhez nyomja meg a -ikont az alsó sávban. Válthat a térkép nézet () és a rajz nézet () között. Ez a cikk csak a rajzok nézetéről szól.

Amikor rajzokat néz a Helyszíneken, a következőket teheti:

• Két ujjal nagyíthat be és ki
• Ujját a képernyőn tartva és mozgatva húzhatja körbe a nézetet

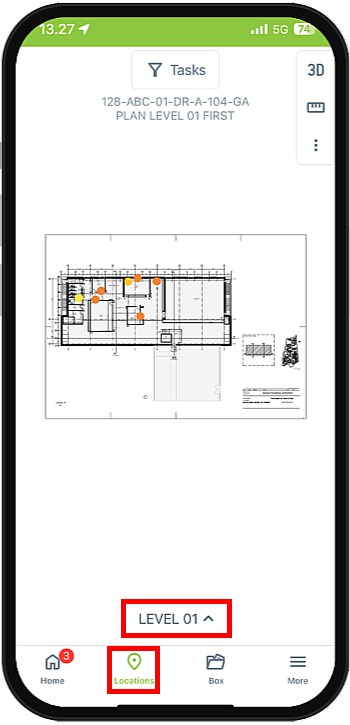

A nézet alján a szintek neveit mutató gomb megnyomásával változtathatja, hogy melyik rajz látható. A képernyő tetején az épület módosítható.

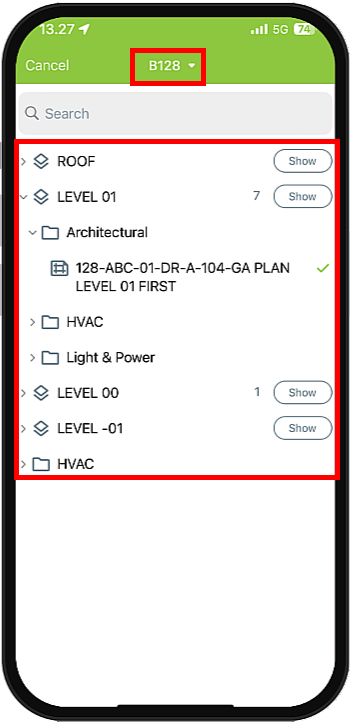

A nézetben láthatók a szintek és a szakterületi mappák, és a rajzokat megnyomva nyithatók meg.

A rajz nevére is kereshet.

A 'Megmutat' megnyomásával ugorhat az alapértelmezett rajzra az adott szinten.

Hogyan lehet különböző regisztrációs típusokat megjeleníteni a rajzokon

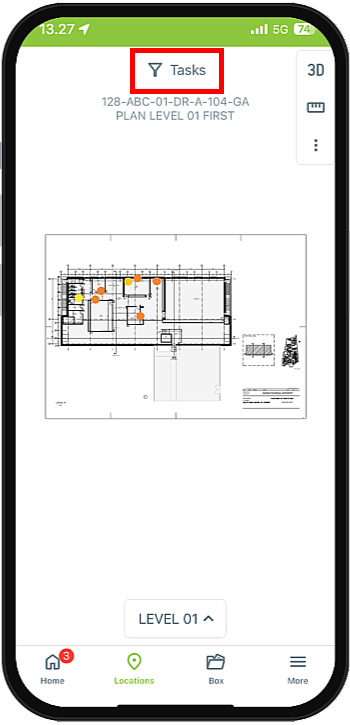

Rajz nézésekor a nézet tetején látható, melyik regisztrációs szűrő aktív éppen.

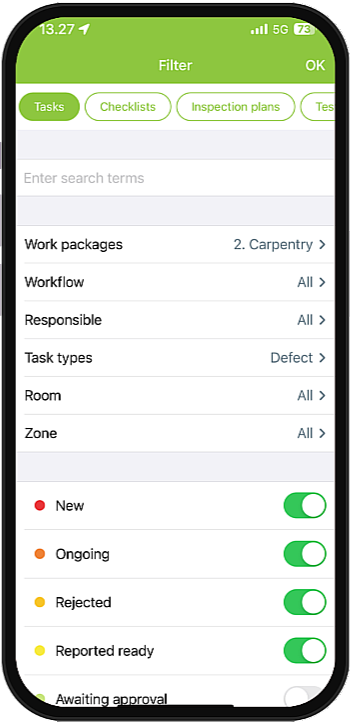

Nyomja meg ezt a gombot, hogy testreszabja a szűrőt, vagy váltson egy másik regisztrációs típusra.

A jogosultságai és feladatai határozzák meg, hogy mely típusok érhetők el a projekten. Gyorsan létrehozhat specifikus szűrőket, így könnyen megtalálhatja, amit keres. A szűrő paramétereinek kiválasztása után nyomja meg az 'OK' gombot a rajzhoz való visszatéréshez.

Hogyan mérjünk 2D-ben

Rajz megtekintésekor a mérési módot az ikon megnyomásával aktiválhatja.

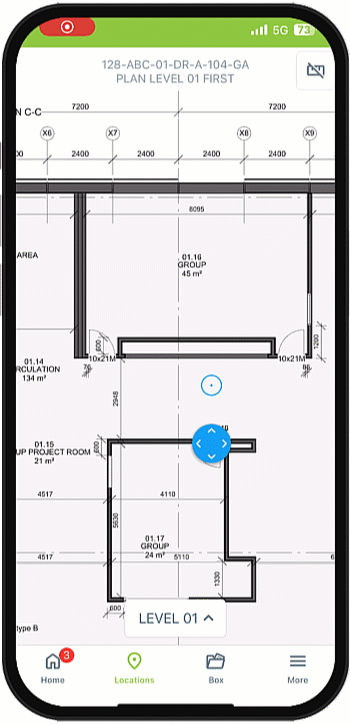

Egy kék mérőeszköz jelenik meg. Ezt az ujjával húzhatja körbe. Amikor elengedi az ujját a képernyőről, egy mérési pont kerül elhelyezésre.

Ezután a mérőeszközt egy másik helyre mozgathatja, hogy hosszúságmérést kapjon. Több mint két pont esetén egy terület mérés jelenik meg a mért forma közepén.

A mérési módból való kilépéshez nyomja meg újra az ikont.

Hogyan férjünk hozzá és navigáljunk 3D-ben

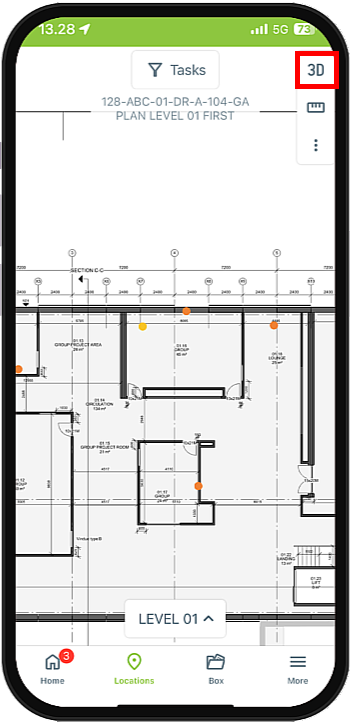

Rajz megtekintésekor, amely kapcsolódik egy BIM modellhez, egy 3D gomb lesz látható a rajz nézetben. A Dalux BIM Viewer módba való átállításhoz megnyomhatja ezt a gombot.

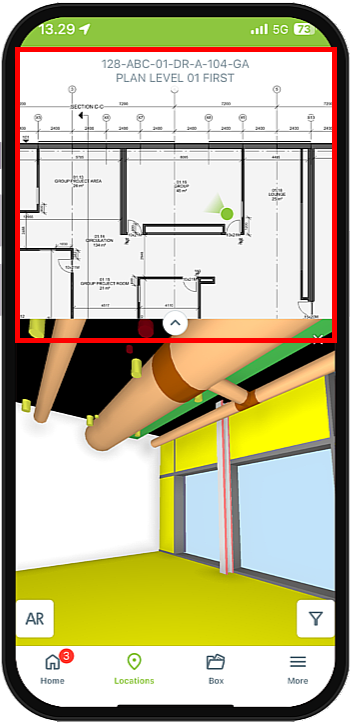

Az alapértelmezett 3D mód az osztott nézet. Ez lehetővé teszi, hogy a rajzon egy pontra kattintva egy helyszínre ugorjon. A 3D nézet az alsó részen jelenik meg. Az osztott nézet rögzíti a magasságot a kiválasztott szinthez, ami azt jelenti, hogy a modellben nem lehet függőlegesen mozogni.

A 3D nézetben a következőket teheti:

• Körbenézhet úgy, hogy ujjával rányom a képernyőre és körbemozgatja
• Mozdulhat a modellben előre és hátra úgy, hogy két ujjal be- és kicsíp
• Teljes képernyős módban függőlegesen két ujjal fel vagy le húzva a képernyőn

Ha teljes képernyős nézetet szeretne 3D-ben, nyomja meg a ikont a képernyő közepén.

Hogyan lehet megtekinteni a BIM-tulajdonságokat és használni a szűrőket 3D-ben

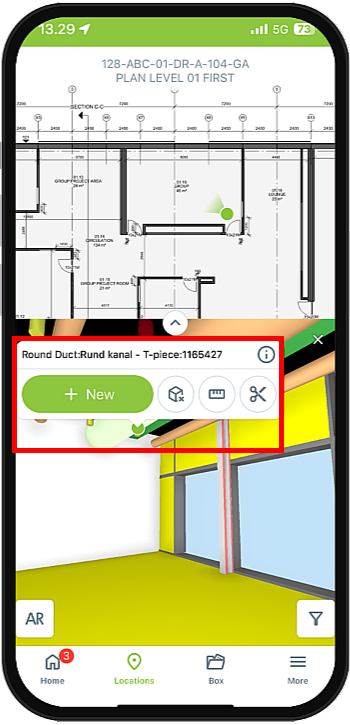

A 3D nézetben a 3D objektumokra kattintva megtekintheti az objektum nevét, és az ikon megnyomásával további tulajdonságokhoz férhet hozzá.

Elrejtheti az elemet, létrehozhat méréseket vagy egy vágást. Kérjük, tekintse meg a fenti videót további információkért.

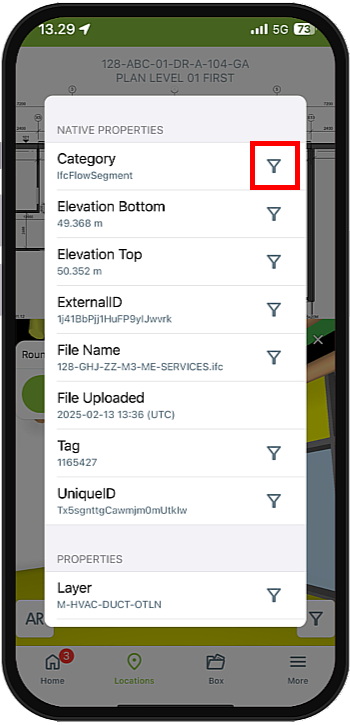

A BIM objektum tulajdonságainak megtekintésekor gyorsan alkalmazhat szűrőket a különböző tulajdonságokra az -ikonok megnyomásával. Nyomjon a tulajdonságok ablakon kívülre annak bezárásához és a szűrők alkalmazásához.
