A Revit beépülő modul egy Dalux által fejlesztett eszköz, amely a Revitben működik. Segít modellek és rajzok feltöltésében, megjegyzések létrehozásában, valamint a Modell ellenőrzése funkcióval való csatlakozásban.
A Revit beépülő modult használhatja modellek közvetlen feltöltésére a Revitből a Dalux projektjébe. Ez a cikk elmagyarázza, hogyan hajtsa végre a modell/rajz feltöltését. Kérjük, vegye figyelembe, hogy a '.RVT' modell fájlt nem tölti fel a Daluxba, csak a Helyszínekben használt 'daluxbim' fájlt.
Ha meg szeretné tudni, hogyan használja a beépülő modult megjegyzésekhez vagy modell ellenőrzéséhez, olvassa el ezt a cikket: Megjegyzések és modell ellenőrzése a Revit beépülő modulban
Figyelem
Ez a beépülő modul csak a Revit teljes verzióival működik. Győződjön meg arról, hogy a Revit verziója kompatibilis a beépülő modul verziójával. A Revit frissítése problémákat okozhat, ha a bővítmény és a Revit verziói nem egyeznek.
Mielőtt megpróbálná feltölteni a modellt a Revit pluginnal, győződjön meg róla, hogy a projekt koordinátái megfelelően vannak beállítva a feltöltéshez. Ez a cikk (Revit Survey Point) segíthet, ha nem biztos benne vagy szinkronizálási problémái vannak.
Hogyan tölthető le és állítható be a Revit plugin
Amikor be van jelentkezve a projektjébe a weben, válassza ki a nevét a jobb felső sarokban és lépjen a Letöltés részhez. Az aktuális Revit plugin az Autodesk alatt található:
Technikai információ
Be kell zárnia minden futó Revit ablakot, hogy megkezdhesse a bővítmény telepítését.
Miután letöltötte az MSI fájlt, nyissa meg, és kövesse a telepítő varázsló utasításait.
Amikor legközelebb megnyitja a Revit-et, egy biztonsági felugró ablak megkérdezi, hogy mit tegyen a Dalux/ Revit bővítménnyel. Válassza a „Mindig betöltés” lehetőséget:
Amikor a Revit betölt egy modellt, megtalálja a Dalux bővítményt a szalagon a Dalux fülön. Ha rákattint a Feltöltés vagy a
Megjegyzés gombra, a felület megkéri, hogy jelentkezzen be a Dalux fiókjával. Jelentkezzen be a fiókjába a Dalux hitelesítő adataival:
Hogyan töltsük fel és frissítsük a 3D modell és rajzfájlokat
Felhasználói jogok
Ahhoz, hogy dokumentumokat tölthessen fel a Revitből, egy felhasználói jogokkal rendelkező csoportban kell lennie, amelynek joga van az épületek és helyszínek szerkesztésére a Dalux projektben. Ha ezt nem tudja megtenni, vegye fel a kapcsolatot a projektgazdával.
A modell Revitből a Daluxba történő feltöltéséhez nyissa meg a Revitet, és győződjön meg arról, hogy be van jelentkezve a Dalux-fiókjába a beépülő modulban.
Projekt és épület kiválasztása

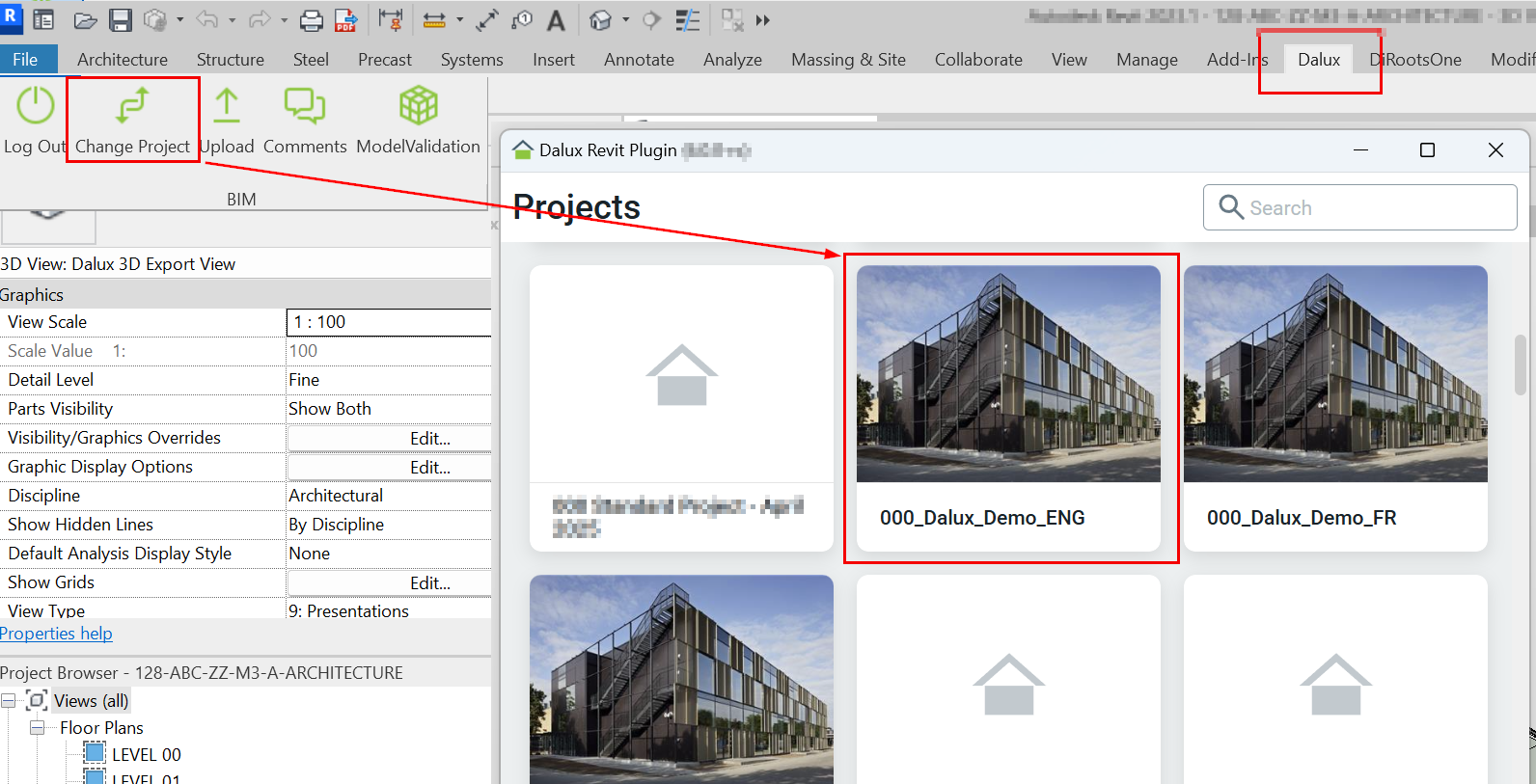

Projekt kiválasztása vagy módosítása a "Projekt módosítása" gombra kattintva, majd válasszon egy projektet a listából.

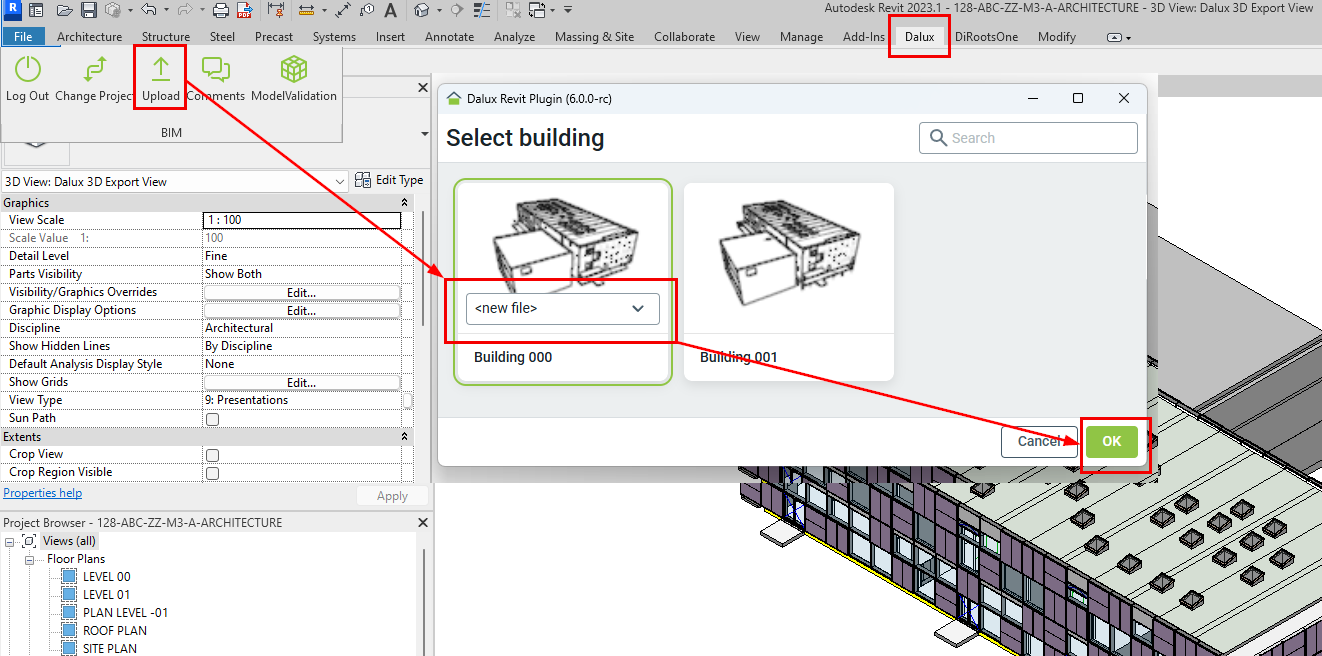

Kattintson a "Feltöltés" gombra, válassza ki az épületet és a fájlt, amelyre a modellt szeretné feltölteni, majd kattintson a "OK" gombra:
Ha ez az első alkalom, hogy feltölti ezt a modellt, válassza az "új fájl" lehetőséget a Fájl mezőben. Ha már korábban feltöltötte ezt a modellt, válassza ki a frissíteni kívánt fájlt.
Fontos!
Győződjön meg arról, hogy az épület, amelyre a Revit fájlt fel szeretné tölteni, már létezik a Dalux projektben, mivel új épületeket nem lehet létrehozni a bővítményen keresztül.
Fájlok feltöltése
Amikor a bővítményből feltölt egy Revit-fájlt, a Dalux minden fájlhoz egy azonosítót tárol.
Ezt a fájlazonosítót a Revit generálja, és a rendszer megőrzi a Revit-projekt újbóli megnyitásakor, valamint a felhasználók közötti megosztásakor.
A feltöltés gombra kattintva a Dalux bővítménye automatikusan ellenőrzi, hogy pontosan egy fájl található-e a Dalux-épületben, amelynek fájlneve és fájlazonosítója megegyezik egy Revit-fájléval.
A Dalux automatikusan egymáshoz rendeli ezeket, lehetővé téve a felülvizsgálatok feltöltését.
Részleges egyezések megerősítése

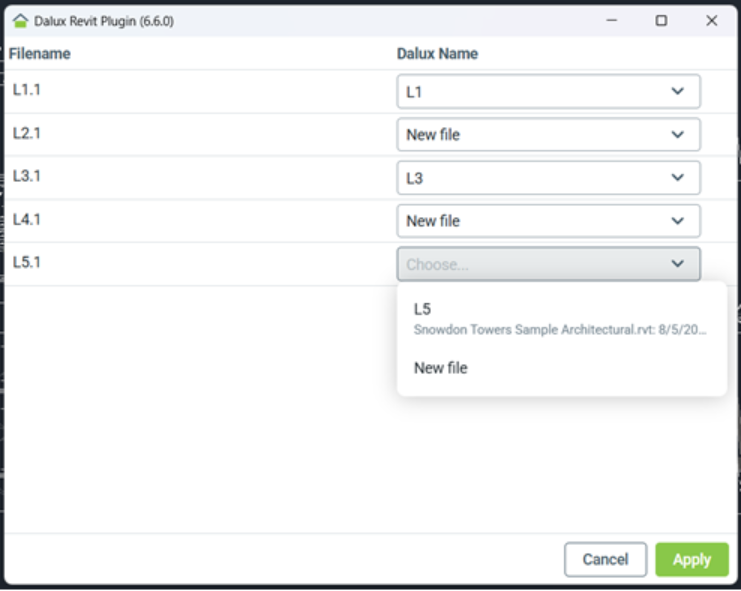

Ha a fájlazonosító egyezik, de a fájlnév nem, megjelenik a fájl-hozzárendelési párbeszédpanel.
A párbeszédpanel akkor is megjelenik, ha a Daluxban több, azonos nevű fájl található, és egyikük azonosítója megegyezik a Revit-projekt egyik fájljának azonosítójával, így kiválaszthatja, hogy melyik Dalux-fájlt szeretné frissíteni.
A folytatás előtt az áttekintésben szereplő összes fájlt hozzá kell rendelnie.
A „Cím a Daluxban” alatt a következők közül választhat:
- Új fájl: A Revit-fájl új, és 1. verzióként kerül feltöltésre, meglévő fájlhoz való hozzákapcsolás nélkül.
- Meglévő fájl: A Revit-fájl egy meglévő, Daluxban található fájl frissített verziója. Válassza ki a megfelelő fájlt a legördülő menüből.
Ha nincs egyező fájlazonosító, a Dalux új fájlként kezeli a fájlt.

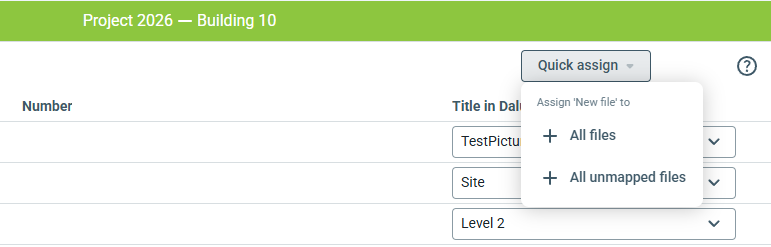

A leképezési párbeszédpanel egy „Gyors hozzárendelés” nevű lehetőséget tartalmaz, amelynek két opciója van
- Összes fájl: Ez a lehetőség felülírja az összes leképezést, és a leképezési párbeszédpanelen található összes fájlt új fájlként jelöli meg.
- Összes nem leképezett fájl: Ez a lehetőség az összes eddig le nem képezett fájl fájlleképezését „Új fájl” értékre állítja.
A párbeszédpanel egy keresési mezőt is tartalmaz, amely lehetővé teszi, hogy meghatározott fájlokra keressen rá a párbeszédpanelen. A párbeszédpanel egy „Visszavonás” lehetőséget is tartalmaz, amely visszaállítja a legutóbbi műveletet, és többször is használható több módosítás visszavonására.
A „Visszavonás” funkció használata után a „Mégis” lehetőség is elérhető. Ez akkor lehet hasznos, ha túl sokszor kattintott a „Visszavonás” gombra.
Megjegyzés: Ez a párbeszédpanel határozza meg, hogyan történik a Revit-fájlok és a Daluxban található fájlok párosítása. A leképezés később, a feltöltési folyamat során nem módosítható, ezért a folytatás előtt mindenképpen ellenőrizze a fájlok párosítását.
A feltöltési folyamat következő lépésében választhatja ki, hogy mely fájlokat szeretné feltölteni (lásd alább).
Egyező fájl feltöltése
Ha egy Revit-fájlt egy meglévő Dalux-fájlhoz rendel, és úgy dönt, hogy feltölti, a Dalux a következőket teszi:
- A Revit-fájlt a meglévő Dalux-fájl új verziójaként tölti fel.
- A Daluxban frissíti a címet, hogy megegyezzen a Revit-fájl nevével.
Nem feltöltött részleges egyezések
Annak biztosítása érdekében, hogy a hozzárendelés helyes és naprakész legyen, a Dalux csak a feltöltött fájlok hozzárendelését menti. Ez lehetővé teszi, hogy a következő alkalommal, amikor feltölt a Revit-projektjéből, újra elvégezze a Daluxba fel nem töltött fájlok hozzárendelését.

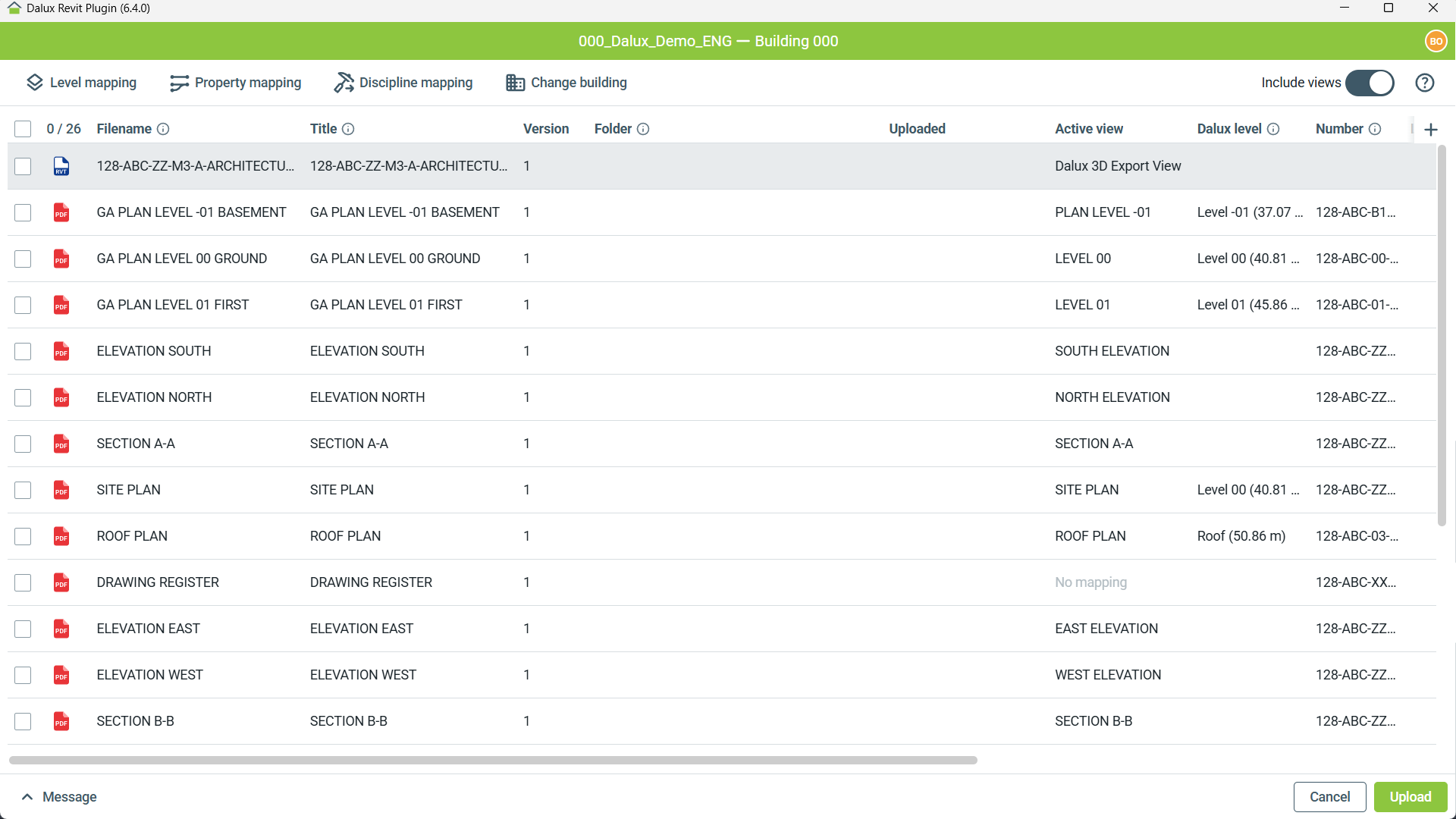

Feltöltési ablak

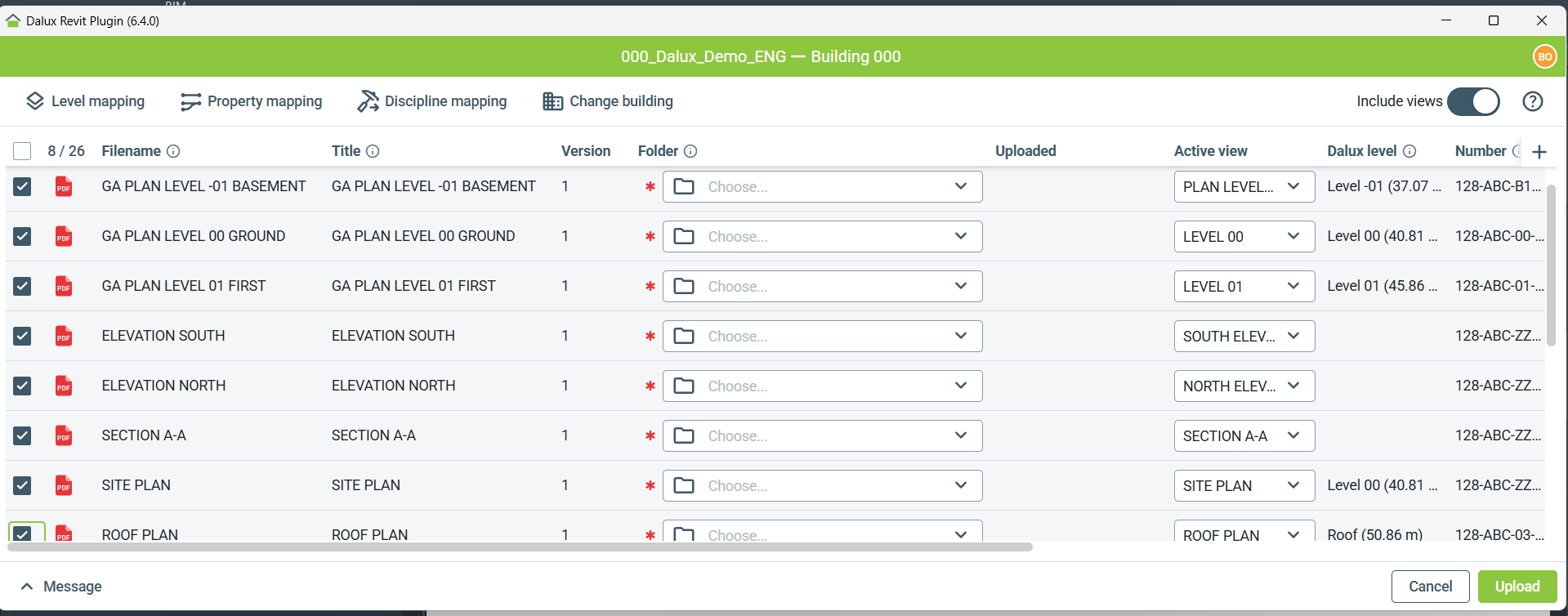

A fő feltöltési képernyőn kiválaszthatja a feltölteni kívánt fájlokat, és megtekintheti a hozzájuk tartozó metaadatokat. A jobb felső sarokban kapcsolja be/ki a 'Nézetek bevonása' opciót, hogy a nézeteket kiszűrve könnyebb áttekintést kapjon. Ha nézetek vannak kiválasztva feltöltésre, és a 'Nézetek hozzáadása' kapcsoló ki van kapcsolva, ezek a nézetek nem lesznek feltöltve.
Figyelmeztetés
Ha most töltesz fel először, akkor először végig kell menned a Szint-hozzárendelés, a
Tulajdonság-hozzárendelés és a
Tantárgy-hozzárendelés lépéseken (lásd alább). Ezek a beállítások a jövőbeli feltöltésekhez mentésre kerülnek.
Fájlnév: Ez a fájl neve a Daluxban. Ezt a Tulajdonság-hozzárendelés alatt módosíthatja, hogy Revit-tulajdonságokkal töltse ki.
Verzió: Ez a fájl verziója, amelyet a feltöltés után kap a Daluxban (minden exportálás ezt növeli).
Mappa: Válassza ki a Dalux Boxban azt a mappát, amelybe a fájlt fel szeretné tölteni.

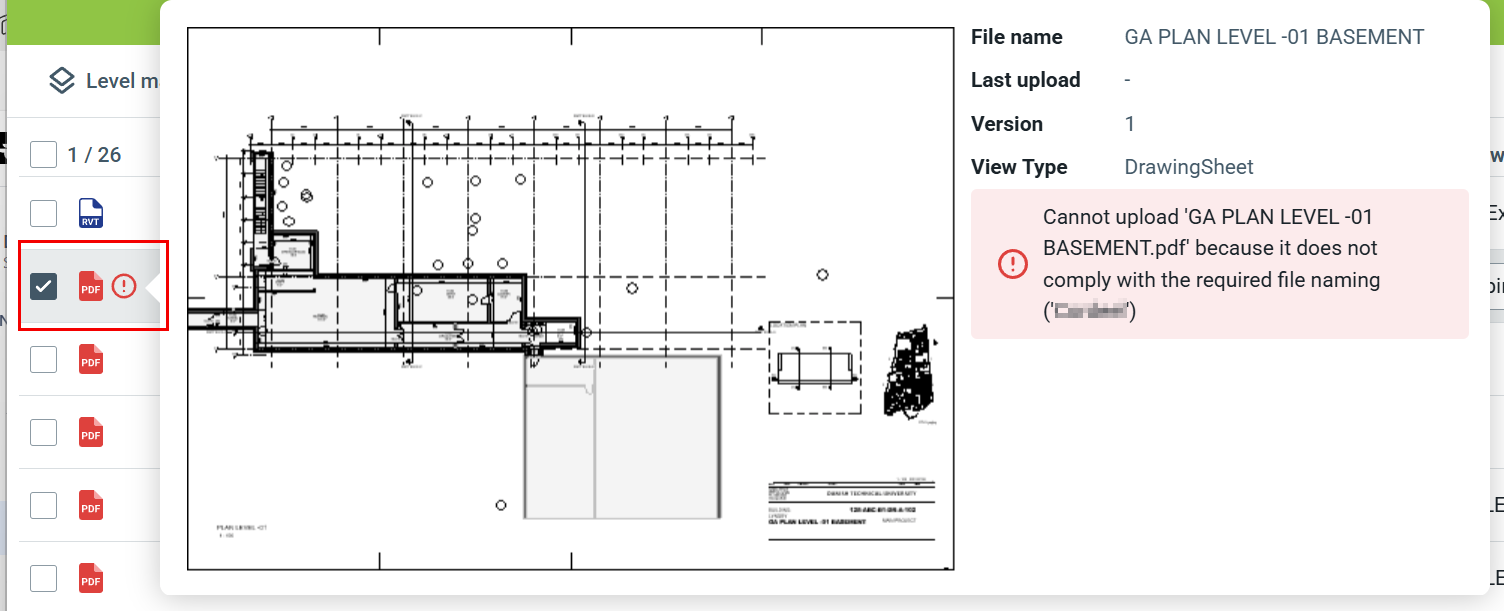

Ha egy fájl elnevezési sablon van a mappához rendelve, figyelmeztetés jelenik meg, ha a név nem felel meg a sablonnak.
Ha egy fájlnév nem felel meg a sablonnak, az nem lesz feltöltve.
Feltöltve: A fájl utolsó feltöltésének dátuma.
Aktív nézet: Válassza ki azt a nézetet, amely meghatározza, melyik szinthez legyen leképezve.
Válassza a "Nincs leképezés" lehetőséget, ha nem szeretné, hogy a rajz/lap egy szinthez legyen társítva.
3D modellekhez lásd az alábbi Aktív nézet (3D) részt.
Dalux szint: Válassza ki a szintet, amelyhez a rajzot az aktív nézet szerint leképezi.
Szám: A rajz lapszáma (csak a Revitben szerkeszthető).
Cím: Ez a rajz neve, amellyel a Design és a Helyszínek alatt jelenik meg. Írja be az értéket kézzel, vagy rendelje hozzá a Tulajdonság-hozzárendelés alatt.
Tartalom leírása: Rendszer metaadat-mező; az értéket adja meg kézzel, vagy rendelje hozzá a Tulajdonság-hozzárendelés alatt.
A projektből származó egyedi metaadatok is megjelennek itt, és úgy viselkednek, mint a 'Tartalom leírása'.
Jelölje be a fájlokat a jelölőnégyzetekkel, és a sor kiemelésre kerül.
A narancssárga csillag kötelező mezőt jelez; valamit ki kell választania ahhoz, hogy feltölthesse.
Fájlnév szerkesztése
A fájlnév oszlopa a natív CAD-fájlnév másolatát tartalmazza. Ezt a nevet azonban frissítheti a tulajdonságleképezés használatával (lásd alább), vagy egyedi nevet adhat meg.

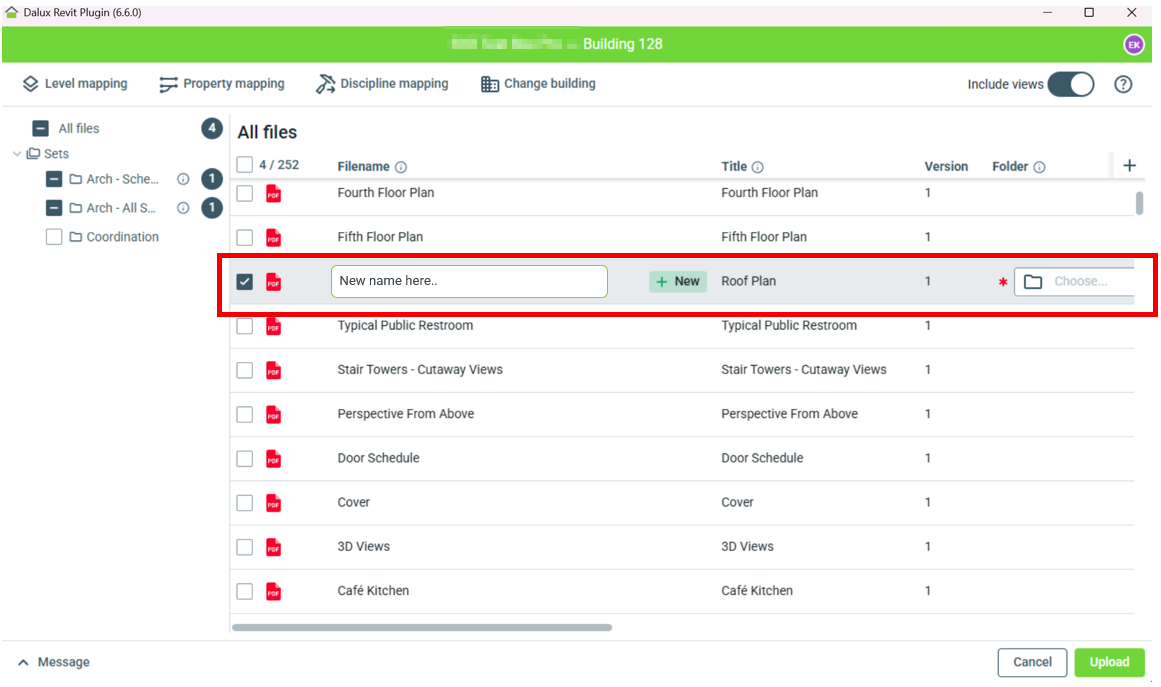

Ha egyedi fájlnévvel szeretne feltölteni egy fájlt, kattintson duplán a névre a „Fájlnév” oszlopban. Ezzel megadhat egy nevet, amelyet a rendszer a feltöltés során fog használni.
A fájl nevét a rendszer megjegyzi, és az oszlopban hagyja, így a nevet a későbbi feltöltéseknél is újra felhasználhatja, még akkor is, ha a natív CAD-fájl neve megváltozik.
Ha azt szeretné, hogy az oszlop a natív CAD-fájlnevet jelenítse meg, használhatja a tulajdonságleképezést (lásd alább), és a Fájlnév mezőt a Névhez képezheti le.
A fájlnév szerkesztéséhez használható dupla kattintás lehetősége a fájlnév tulajdonságleképezésének létrehozása után is elérhető marad.
Tippek és trükkök
Több sort is kijelölhet, ha a Ctrl vagy Shift billentyűt lenyomva tartja, miközben több sort választ ki.
Modellfájlok
A modellek ugyanúgy viselkednek, mint a rajzok. Azonban két fő különbség van.
Szoba exportálása

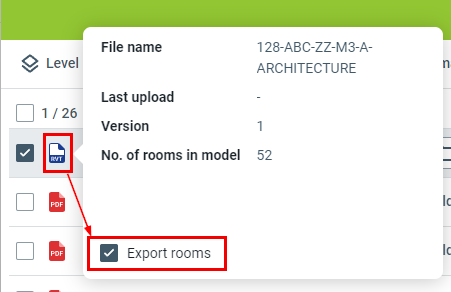

Vigye az egérmutatót a modell ikonja fölé, és válassza ki, hogy a feltöltés tartalmazza-e a szobákat.

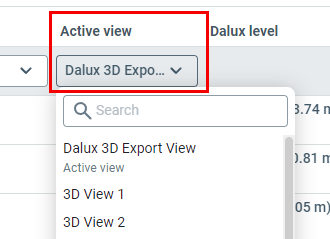

Aktív nézet (3D)
Válassza ki azt a 3D nézetet, amelyet a feltöltéshez használni szeretne. A részletességi szintet (a finom az ajánlott) és ebben a nézetben csak a látható objektumok lesznek feltöltve.

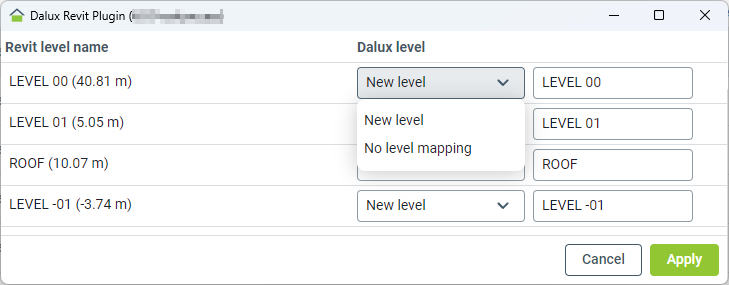

Szint leképezés
FIGYELEM
Ha a Dalux projektjében már létre lettek hozva szintek, akkor a Daluxba történő feltöltés során tartózkodnia kell attól, hogy a lapokról szinteket hozzon létre!
A szint leképezés megjeleníti a modell szintjeit, lehetővé téve, hogy mindegyiket egy Dalux szinthez leképezze és nevet rendeljen hozzá.
Alábbi lehetőségekből lehet választani:
- Válassza a már létező szinteket, ha azokat már létrehozták a Daluxban.
- Hozzon létre egy újat a modell szintje alapján.
- Válassza a "Nincs szint leképezés" lehetőséget, és a szint nem lesz importálva.

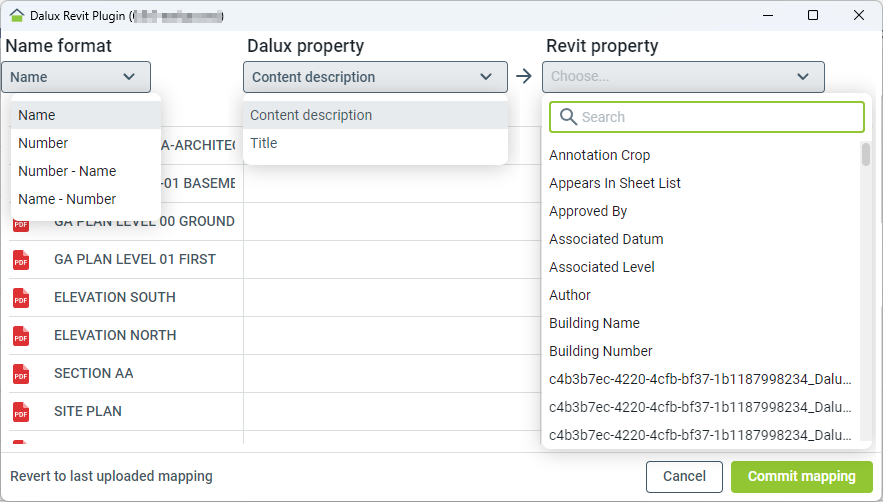

Tulajdonság leképezés
Tulajdonságleképezés lehetővé teszi, hogy megadja a fájl nevét, és bármely Dalux metaadatot egy Revit tulajdonsághoz rendeljen.
Dalux tulajdonság: lehetővé teszi a Dalux projekt rendszer- vagy egyedi metaadatmezőjének kiválasztását. Felsorolja az egyes fájlokhoz használt aktuális értéket.
Revit tulajdonság: lehetővé teszi a Revit modell tulajdonságainak kiválasztását. Felsorolja azt az új értéket, amely a Dalux tulajdonsághoz lesz használva a 'Leképezés végrehajtása' gombra kattintás után.
Miután rákattint a 'Commit mapping' a gombra és feltölti a fájlokat Daluxba, ez a beállítás mentésre kerül és a következő feltöltéskor újra felhasználásra kerül.
Az előző feltöltés során használt leképezést könnyen visszaállíthatja, ha a bal alsó sarokban a "Visszatérés az utolsó feltöltött leképezéshez" gombra kattint.
Tippek és trükkök
Cím az a név, amely a Helyszínek alatt jelenik meg, ezért legyen rövid és lényegre törő.
Ha két Revit tulajdonságot szeretne hozzáadni egy Dalux tulajdonsághoz, össze kell őket vonnia egy új Revit tulajdonságba, majd ezt az új Revit tulajdonságot hozzá kell rendelnie egy Dalux tulajdonsághoz.
Szakterület leképezése

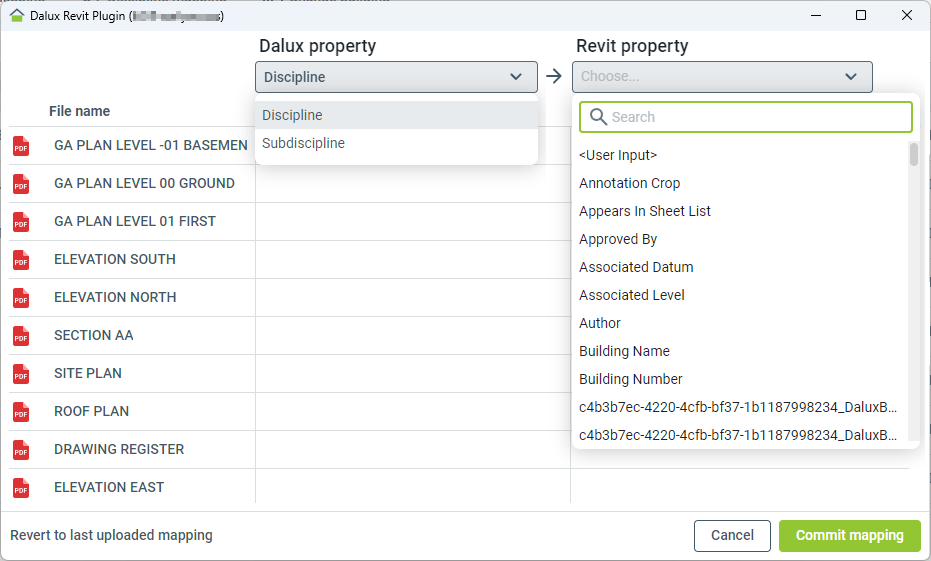

A Szakterület leképezése lehetővé teszi a 'Szakterület' és/vagy 'Alterület' leképezését felhasználói bemenet vagy Revit tulajdonság alapján.
Dalux tulajdonság: lehetővé teszi a Szakterület vagy Alterület kiválasztását.
Felsorolja az egyes fájlokhoz használt aktuális értéket.
Revit tulajdonság: lehetővé teszi a Revit modell tulajdonságainak kiválasztását.
Felsorolja azt az új értéket, amely a Dalux tulajdonsághoz lesz használva a "Commit mapping" gombra kattintás után.
Miután a "Commit mapping" gombra kattint, és feltölti a fájlokat Daluxba, ez a beállítás mentésre kerül és a következő feltöltéskor újra felhasználásra kerül.
Az előző feltöltés során használt leképezést könnyedén visszaállíthatja a "Visszatérés az utolsó feltöltött leképezéshez" gombra kattintva.
Tippek és trükkök
A Szakterület és Alterület a rajzok Helyszínek alatti rendezésére szolgál.
Ha két Revit tulajdonságot szeretne hozzáadni egy Dalux tulajdonsághoz, össze kell őket vonnia egy új Revit tulajdonságba, majd ezt az új Revit tulajdonságot kell hozzárendelnie egy Dalux tulajdonsághoz.

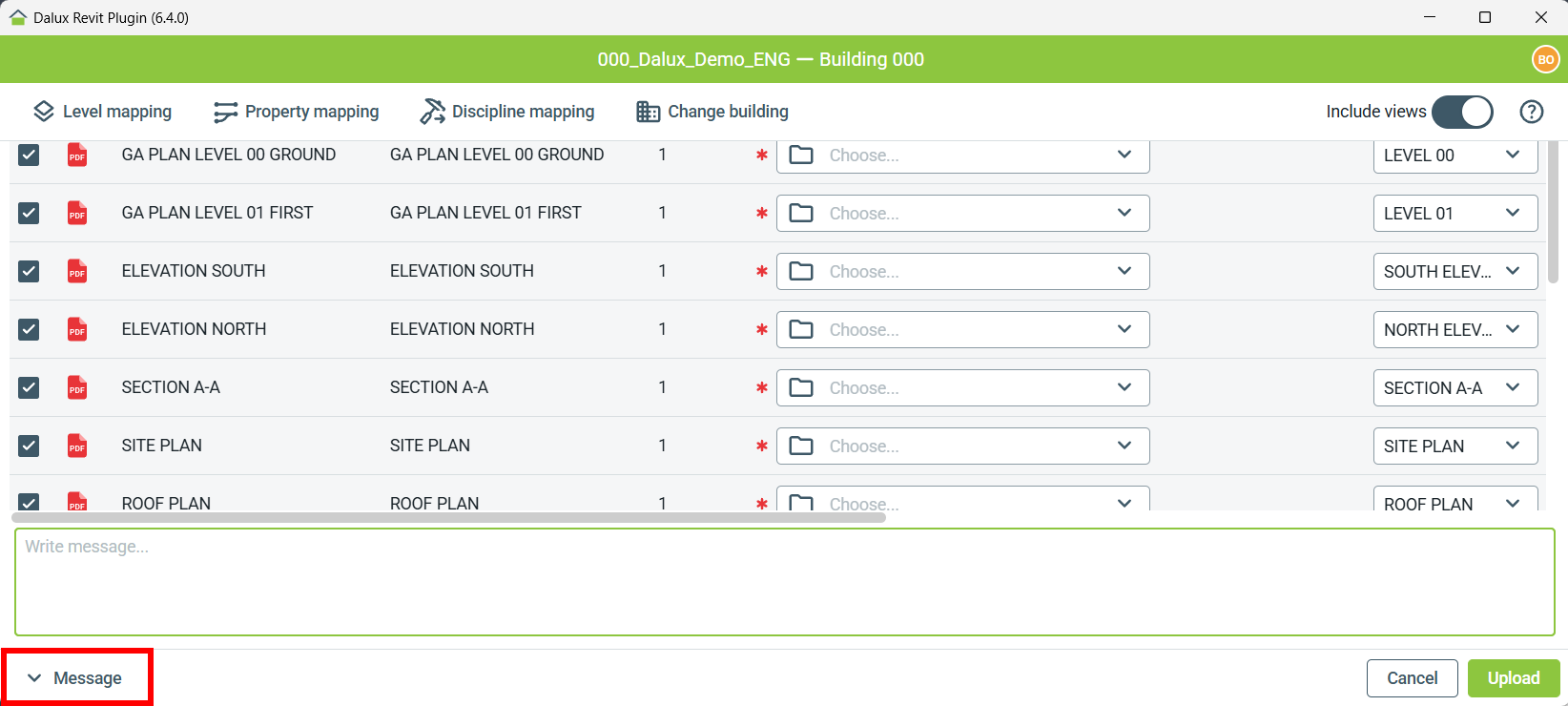

Üzenet
Alul megadhat egy üzenetet, amely elmagyarázza a feltöltés okát.
Kérjük, vegye figyelembe, hogy csak egy üzenetet adhat meg a teljes feltöltéshez, nem külön-külön az egyes fájlokhoz.
Feltöltés után
Ha végzett a fájlok beállításával, és rákattint a "Feltöltés" gombra, megjelenik egy folyamatjelző képernyő.

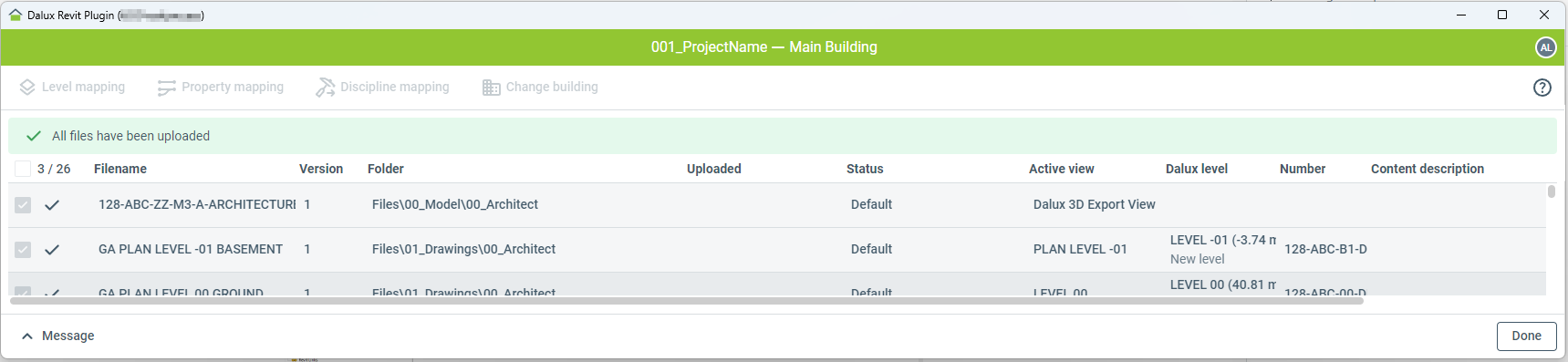

Miután az összes fájlt feltöltötték, az eredményben minden sikeres feltöltés mellett egy pipát fog látni.

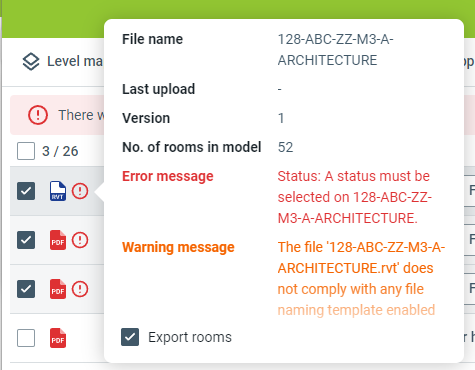

Ha valamelyik fájlt nem töltötték fel, egy piros információs ikon jelenik meg mindegyik mellett jobbra; vigye az egérmutatót az ikon fölé, hogy megtekinthesse az okot.
Figyelmeztetés
A modellje a Helyszínek modulba lesz feltöltve daluxbim-fájlként. Ha a modellt összekapcsolja a Dalux Box-szal, ott is daluxbim-fájlként lesz mentve.
Kapcsolt Revit modellek és .dwg fájlok

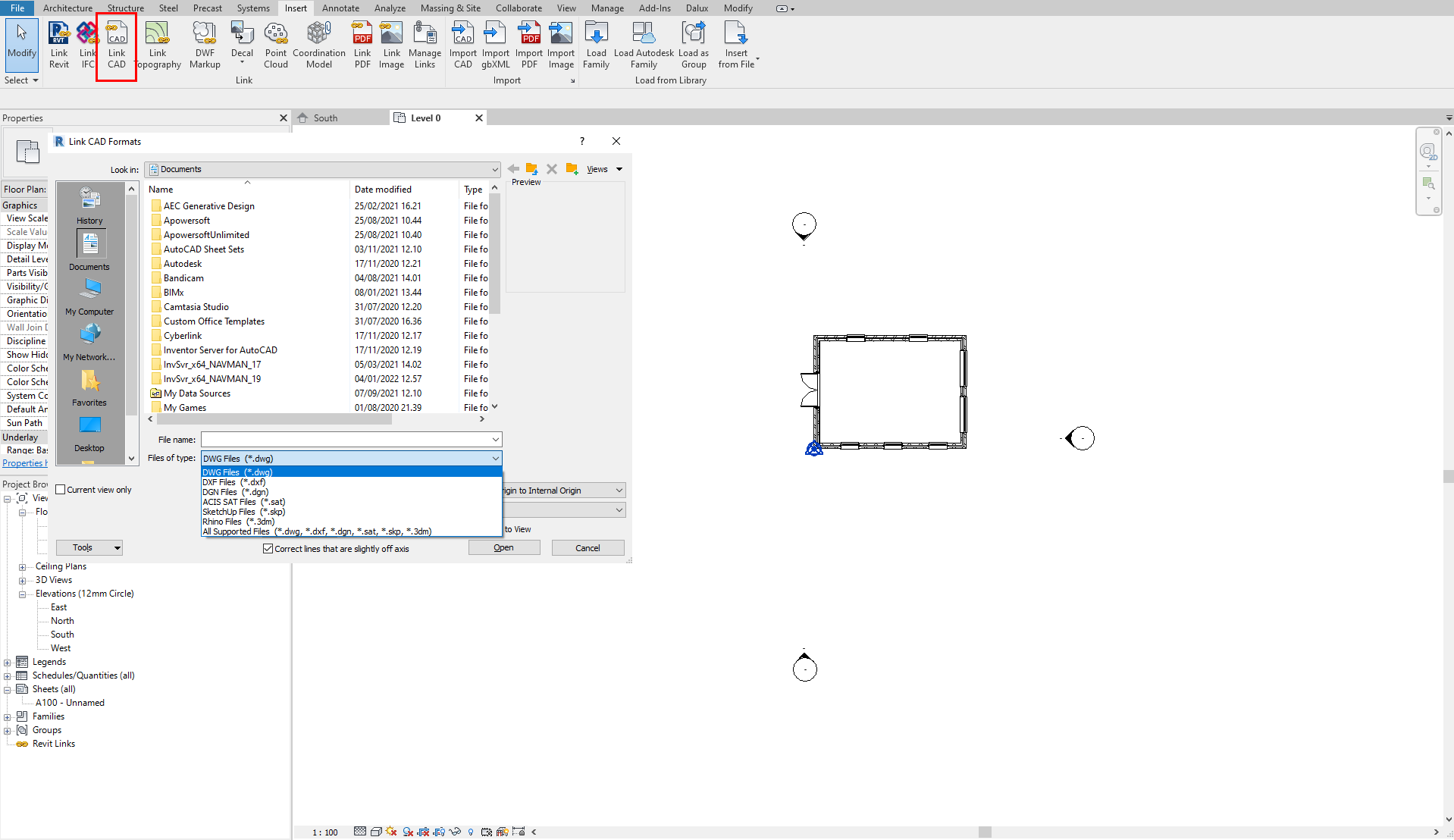

Ha más fájltípusokat kapcsolt össze a Revit projektjében, azok nem mind lesznek figyelembe véve a Revit plugin által. Ezek a kapcsolt fájlok nem lesznek feltöltve a projekt feltöltésekor a Revit plugin használatával, mivel a plugin a Revit szoftverből elérhető információkra támaszkodik.
Betöltött .dwg fájlok
.dwg fájlok, amelyek a modellbe vannak betöltve és 3D objektumokat tartalmaznak, egyetlen objektumként lesznek feltöltve:

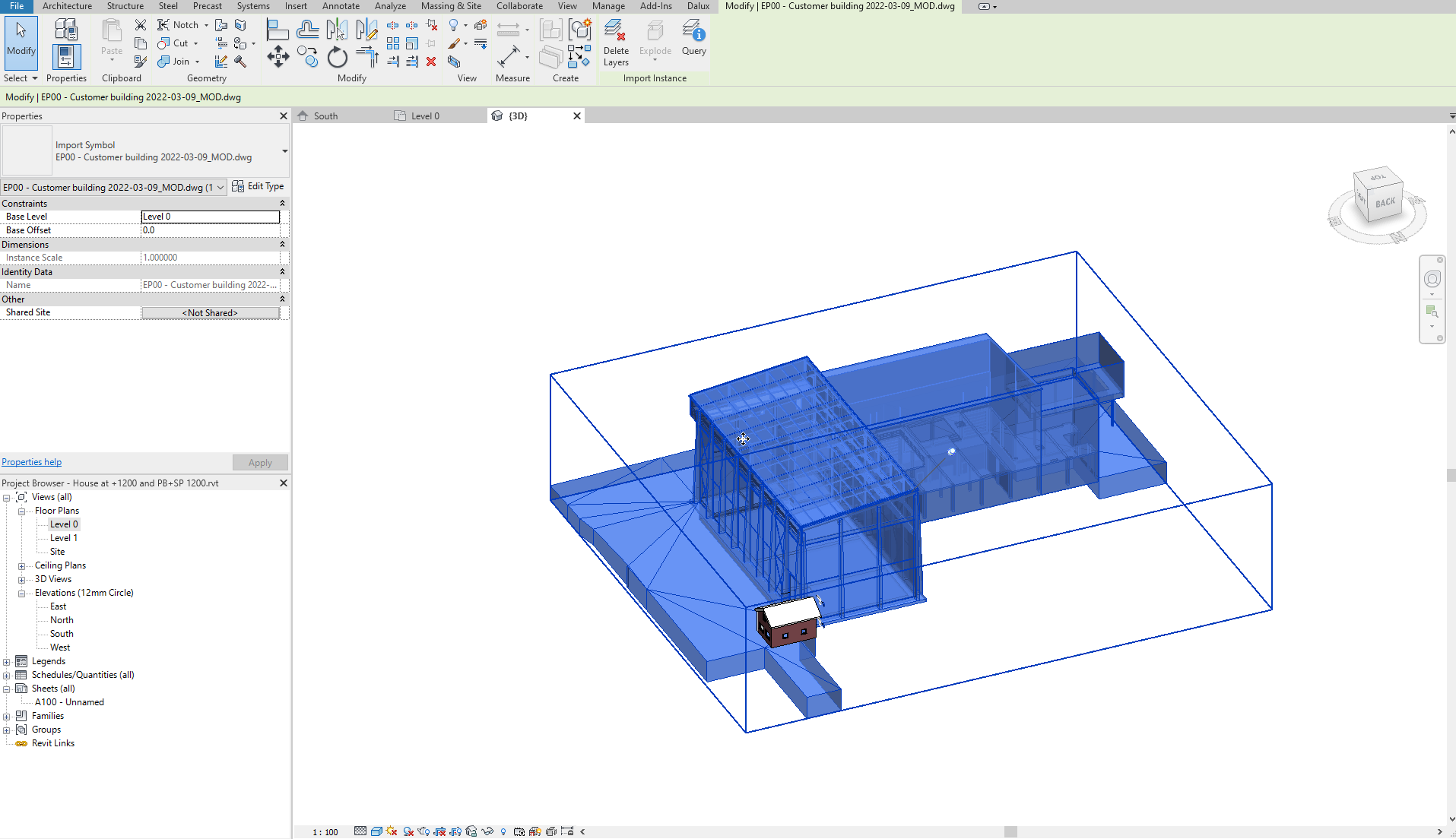

Egy .dwg így fog kinézni a Revitben (egy nagy, kijelölhető objektumként):

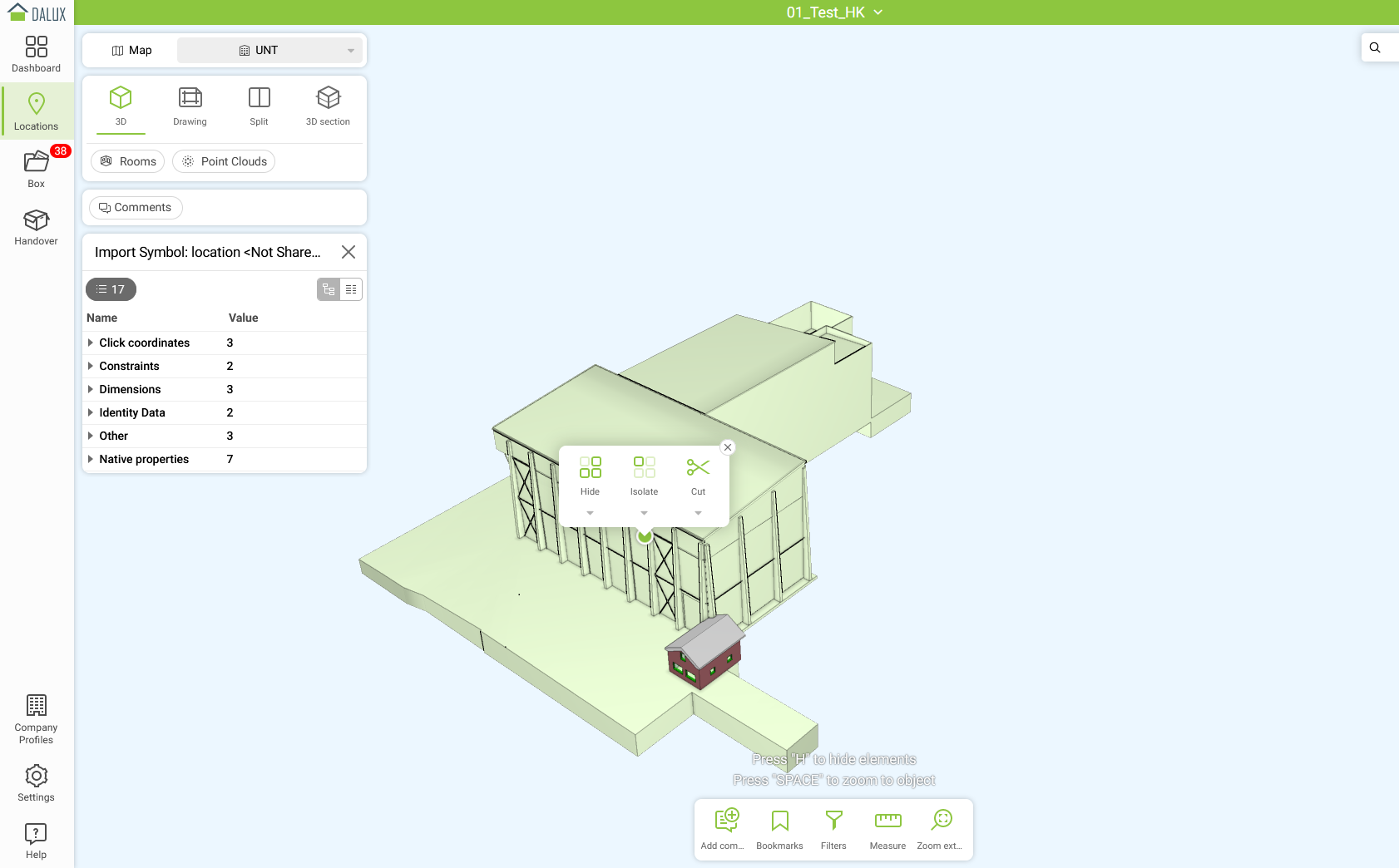

Ez így néz ki a Daluxban:
