A Revit plugin a Dalux által fejlesztett bővítmény, amely integrálódik a Revit-be, és különféle funkciókat támogat, mint például modellek és rajzok feltöltése, megjegyzések létrehozása és a Modell ellenőrzése funkció.
Ez a cikk bemutatja, hogyan kell telepíteni és használni a bővítményt általánosságban, beleértve a megjegyzések létrehozását a Revitből és a Modell ellenőrzést. A folyamat során megtudhatja, hogyan tölthet fel egy modellt vagy rajzot a beépülő modul használatával. Erről ebben a cikkben olvashat: A Revit beépülő modul használata 3D modellek és rajzok feltöltéséhez és frissítéséhez.
Figyelem
Ez a beépülő modul csak a Revit teljes verzióival működik; győződjön meg arról, hogy az Ön Revit verziója támogatja a beépülő modul verzióját. A Revit frissítése esetén a verzió és a beépülő modul közötti eltérés problémákat okozhat.
Hogyan tölthető le és állítható be a Revit plugin

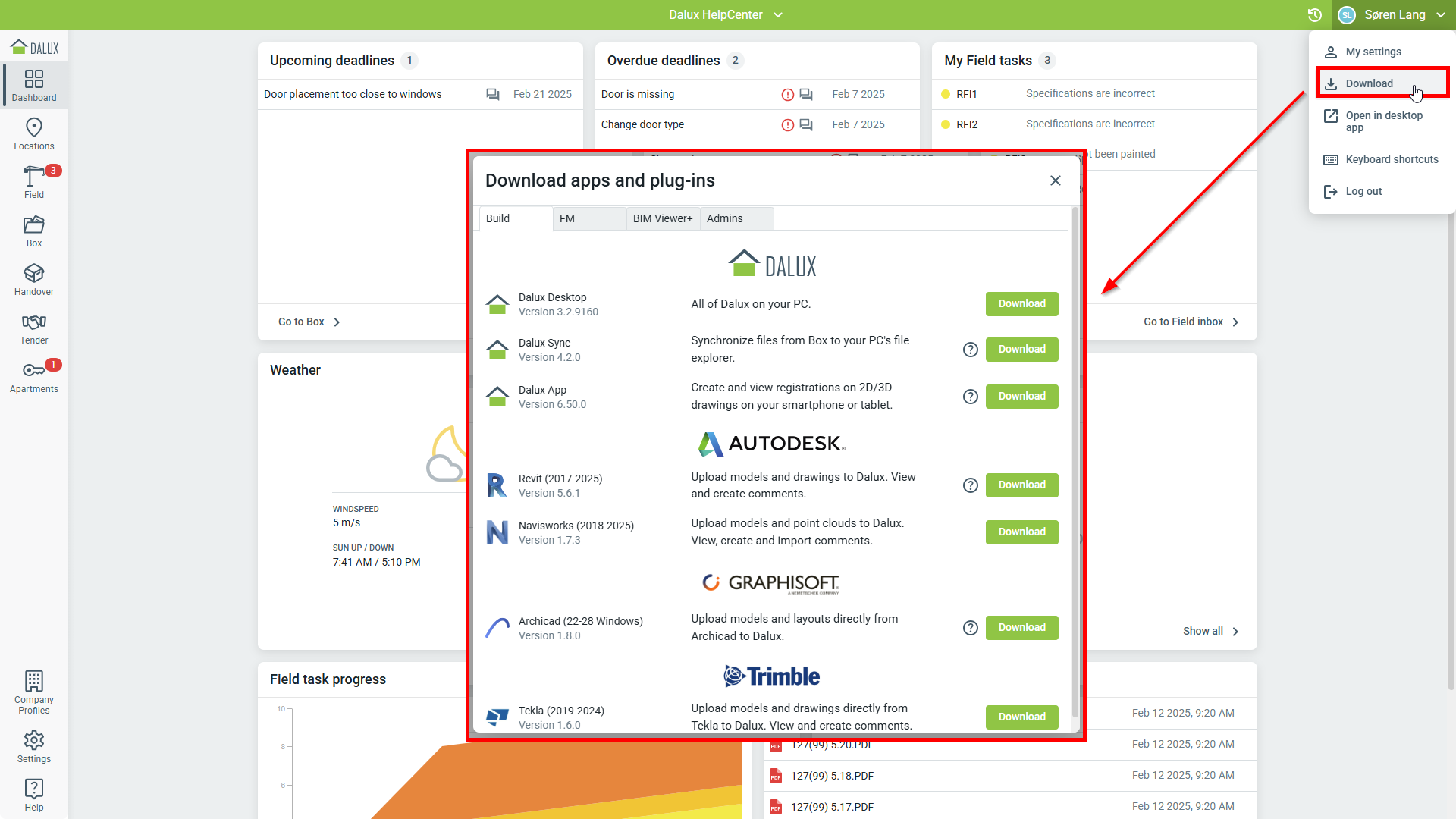

Amikor be van jelentkezve a projektjébe a weben, válassza ki a nevét a jobb felső sarokban és lépjen a Letöltés részhez. Az aktuális Revit plugin az Autodesk alatt található:
Műszaki információ
A beépülő modul telepítésének megkezdéséhez be kell zárnia a futó Revit-példányokat.
Miután letöltötte az MSI fájlt, nyissa meg, és kövesse a telepítő varázsló utasításait.
Amikor legközelebb megnyitja a Revit-et, egy biztonsági felugró ablak megkérdezi, hogy mit tegyen a Dalux/ Revit bővítménnyel. Válassza a „Mindig betöltés” lehetőséget:
Amikor a Revit betölt egy modellt, megtalálja a Dalux bővítményt a szalagon a Dalux fülön. Ha rákattint a Feltöltés vagy a
Megjegyzés gombra, a felület megkéri, hogy jelentkezzen be a Dalux fiókjával. Jelentkezzen be a fiókjába a Dalux hitelesítő adataival:
Hogyan lehet megjegyzéseket létrehozni és frissíteni
További információ
Ha többet szeretne megtudni a megjegyzésekről, erről ebben a cikkben olvashat: A Megjegyzések beállítása.
Megjegyzések alatt kiválaszthatja, hogy melyik projektje számára szeretné megtekinteni, frissíteni vagy létrehozni a megjegyzéseket:
Miután kiválasztotta projektjét, megjelenik egy menüoszlop az ablak jobb oldalán.
Megjegyzés hozzáadásához válassza a Megjegyzés hozzáadása lehetőséget, és hozzon létre egy új megjegyzést ugyanúgy, mint közvetlenül a Daluxban, a típus, a kommunikációs csatorna, a felelősség és egyéb információk kiválasztásával:
A meglévő megjegyzések megtekintéséhez válassza ki a mappát és válassza ki a bejegyzést. Az ablak alján egy vörös vonallal kiemelt pillanatképet fog látni előnézetként. A megjegyzés teljes képernyős megnyitásához és az összes információ megjelenítéséhez, ami a pillanatképpel kapcsolatos, egyszerűen kattintson duplán a megjegyzésre.
Ebben az ablakban szerkesztheti vagy válaszolhat a megjegyzésre, sőt bezárhatja azt, ha a hiba megoldódott és rendelkezik a szükséges jogosultságokkal.
Modell ellenőrzés integráció
A Revit plugin integrálva van a Dalux Modell ellenőrzés funkciójával is. Ezen integráció használatával könnyen változtatásokat hajthat végre a Revit modellben, az ütközések vagy a Dalux metaadat ellenőrzések alapján.
Ehhez nyissa meg a Revit-et, és nyissa meg azt a Revit fájlt, amely megfelel a Dalux projekt modelljének. Ezután kattintson a Model Validation gombra, amely megnyitja a „csak modell ellenőrzési” Dalux asztali alkalmazást, ahol ütközéseket ellenőrizhet.
Innen ütközésvizsgálatot végezhet, hogy lássa, hol merülnek fel problémák, majd a Daluxban, a Modell ellenőrzése alatt (csak asztali verzióban) kattintson a Megnyitás a Revitben lehetőségre. Ez megnyitja a Revit-et és közvetlenül az adott kiválasztott objektum helyére navigál a Revit-ben.
A kiválasztott elemnél az ütközés ellenőrzésből származó információk alapján kijavíthatja a hibákat a modell/metaadatokban.
