IFC modell fájlok és 2D rajzok feltöltése

Ez a cikk bemutatja, hogyan tölthet fel IFC modell fájlokat és 2D rajz fájlokat Dalux-ba, valamint hogyan rendelheti hozzá a rajzokat a modellhez.

Videó

IFC/3D modell fájlok feltöltése

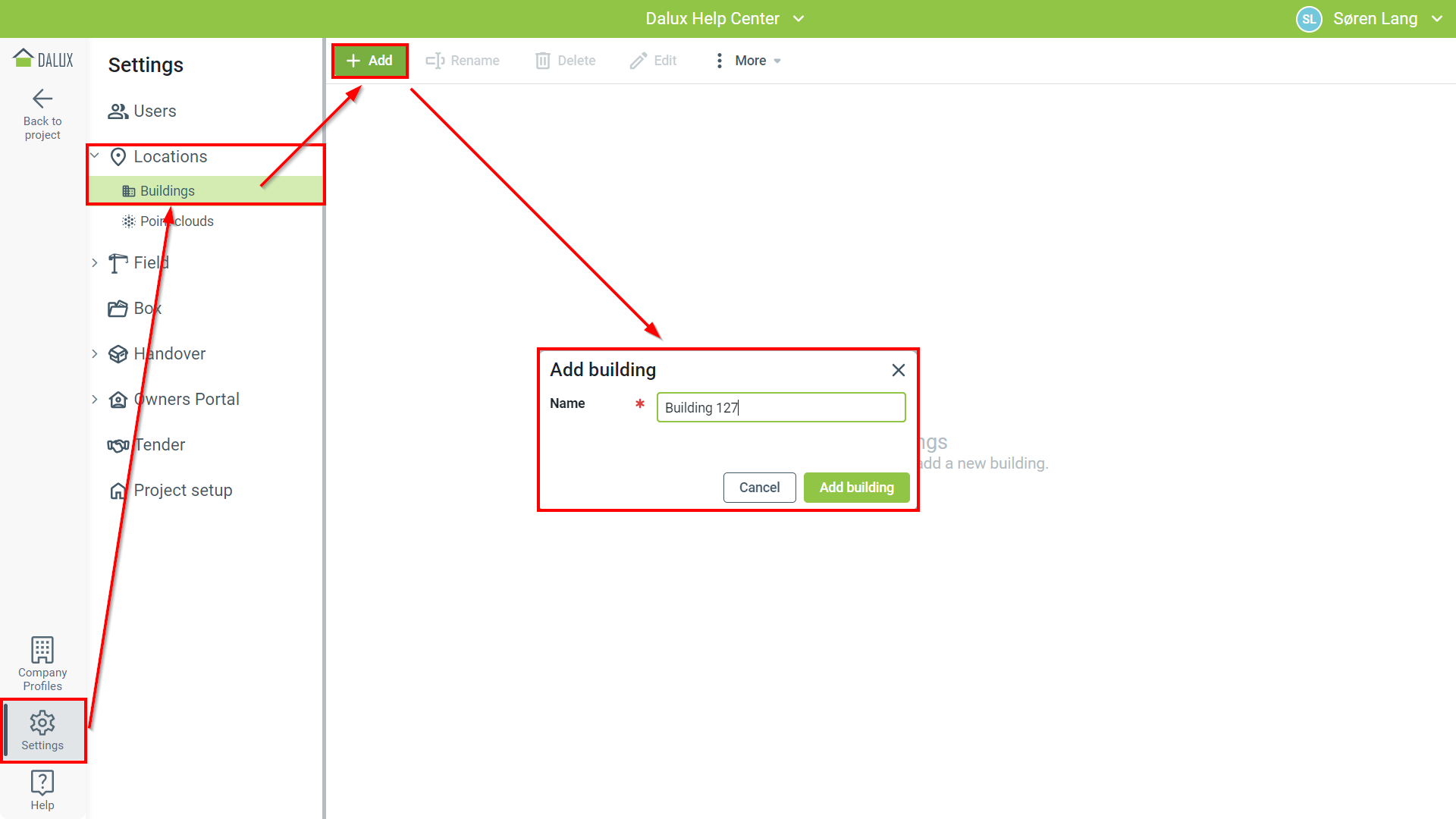

Ahhoz, hogy feltöltsön egy IFC modellt Dalux-ba, lépjen ide

Beállítások  Helyszínek Épületek Hozzáadás Adjon meg egy nevet az épületnek 'Épület hozzáadása':

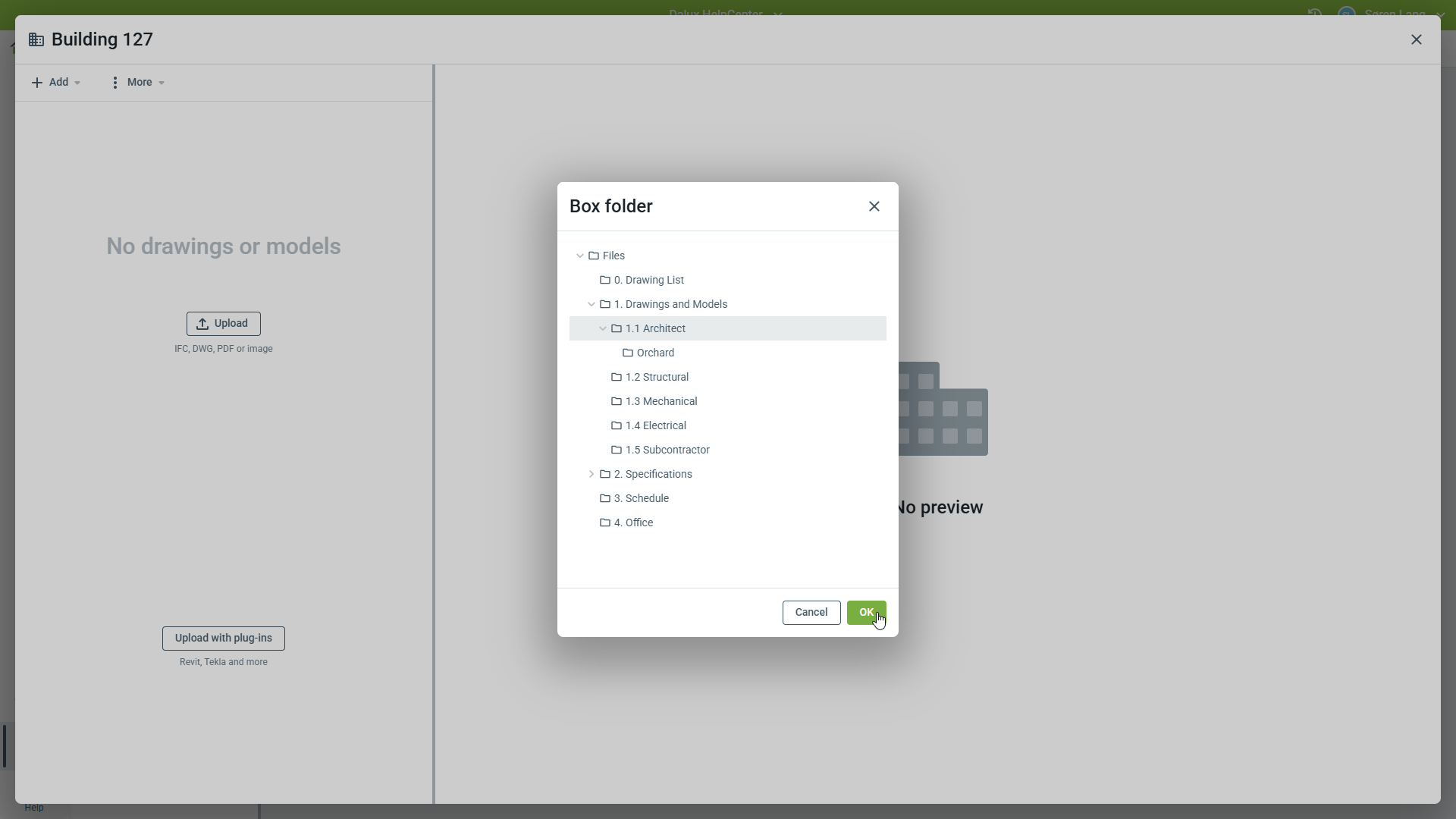

Ezután kattintson a 'Feltöltés' gombra, és keresse meg azokat a fájlokat, amelyeket fel szeretne tölteni. Ha van Box és mappaszerkezete, meg kell adnia, melyik mappába kívánja feltölteni a fájlokat. Ezt később módosíthatja.

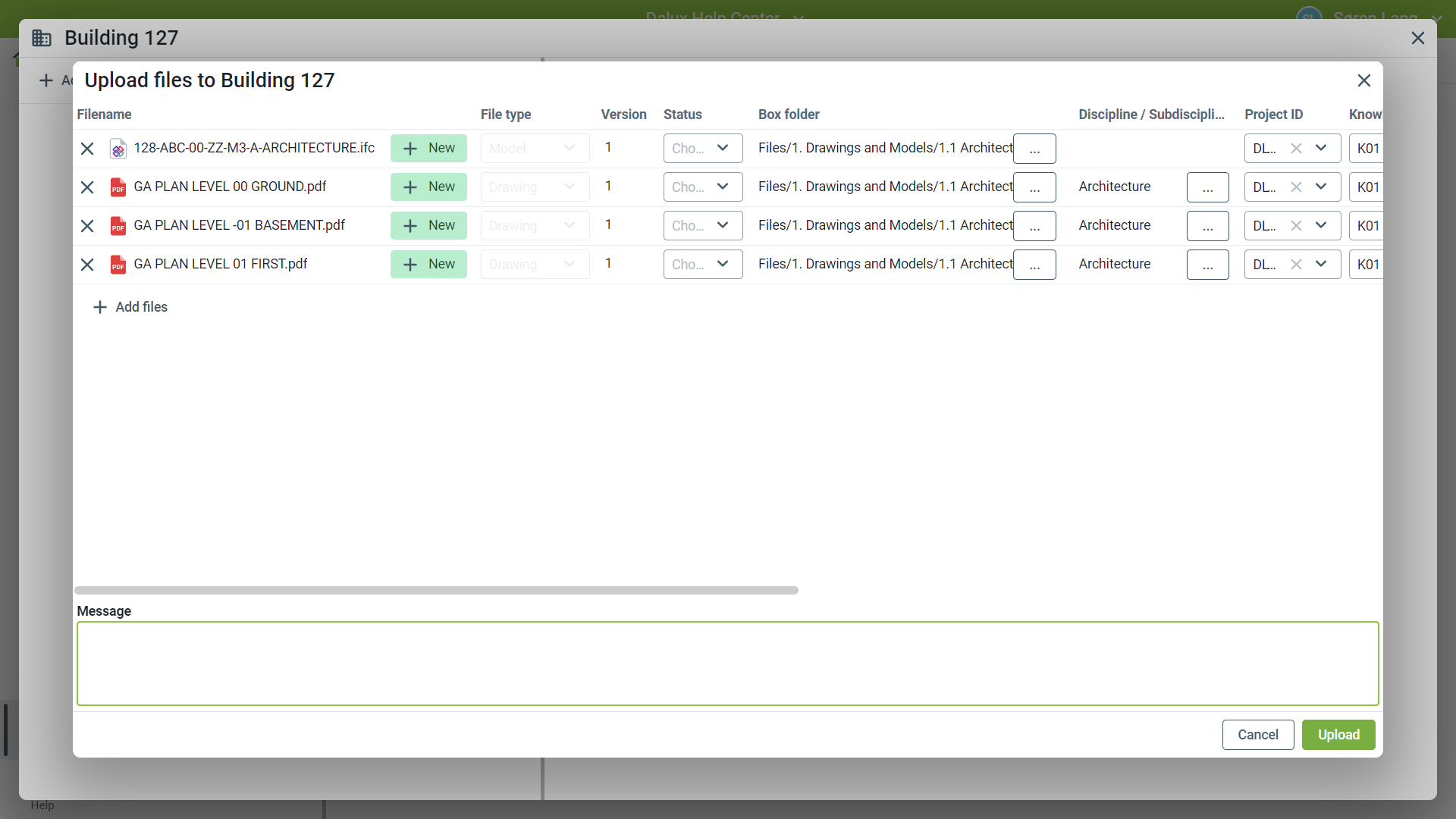

A projekt beállításától függően különböző opciók állnak rendelkezésre a feltöltésnél. Beállíthat szakterületeket, hozzáadhat metaadatokat, és beállíthatja a fájl állapotát. Amikor kész van, kattintson a 'Feltöltés' gombra a fájlok feltöltéséhez és feldolgozásához.

Raszter mutatása

Ha a modell tartalmaz rácsvonalakat, ezek megjeleníthetők az automatikus rajzokon és a 2D vágások létrehozásakor.

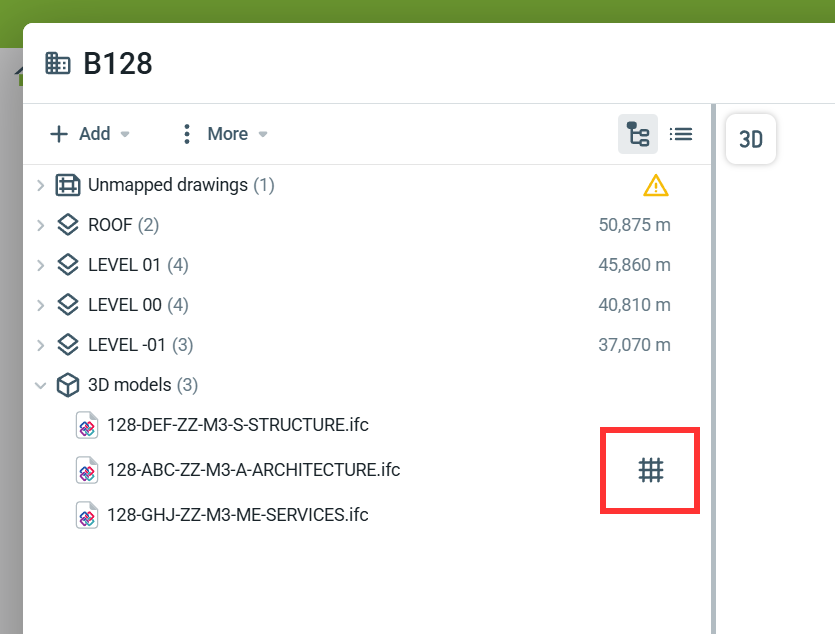

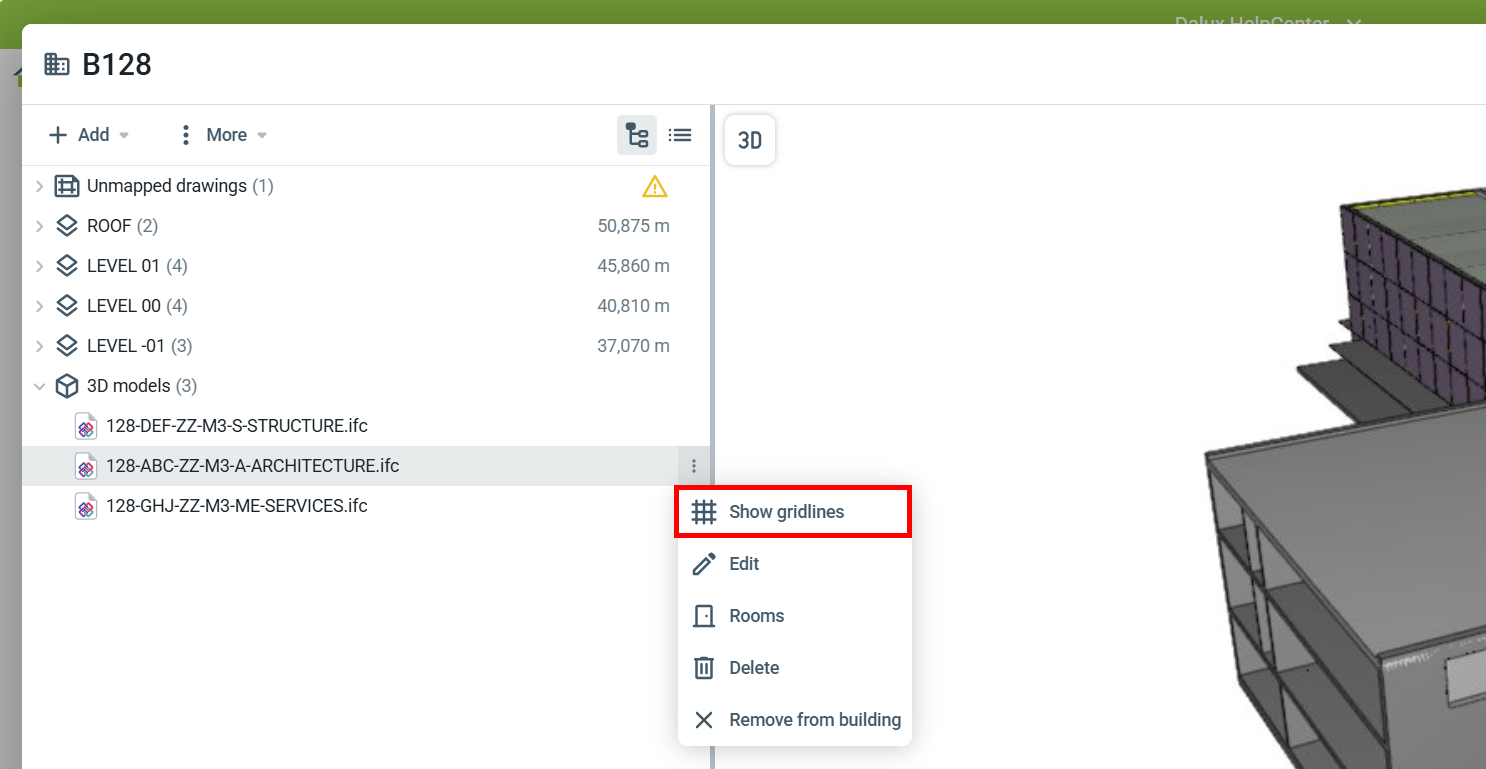

Az épület beállításaiban válassza ki azt a fájlt, amely tartalmazza a megjeleníteni kívánt rasztert.

Ugorjon ide:

Beállítások HelyszínekÉpületek

és válassza ki, melyik modellfájlt használja a rasztervonalak megjelenítéséhez a Rasztervonalak megjelenítése gombra kattintva.

Az épület újrafeldolgozásra kerül, hogy láthatóvá váljanak.

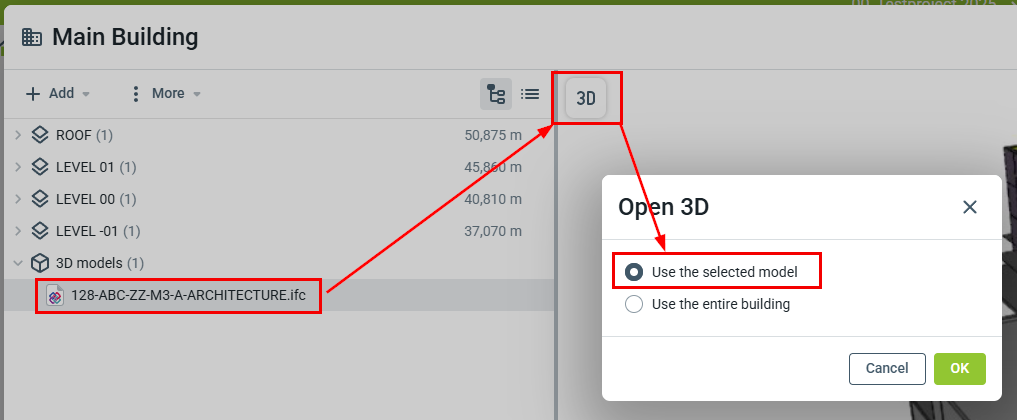

Ellenőrizze, hogy a modell tartalmaz-e rasztert:

Válassza ki a modellt'Kiválasztott modell használata''OK'

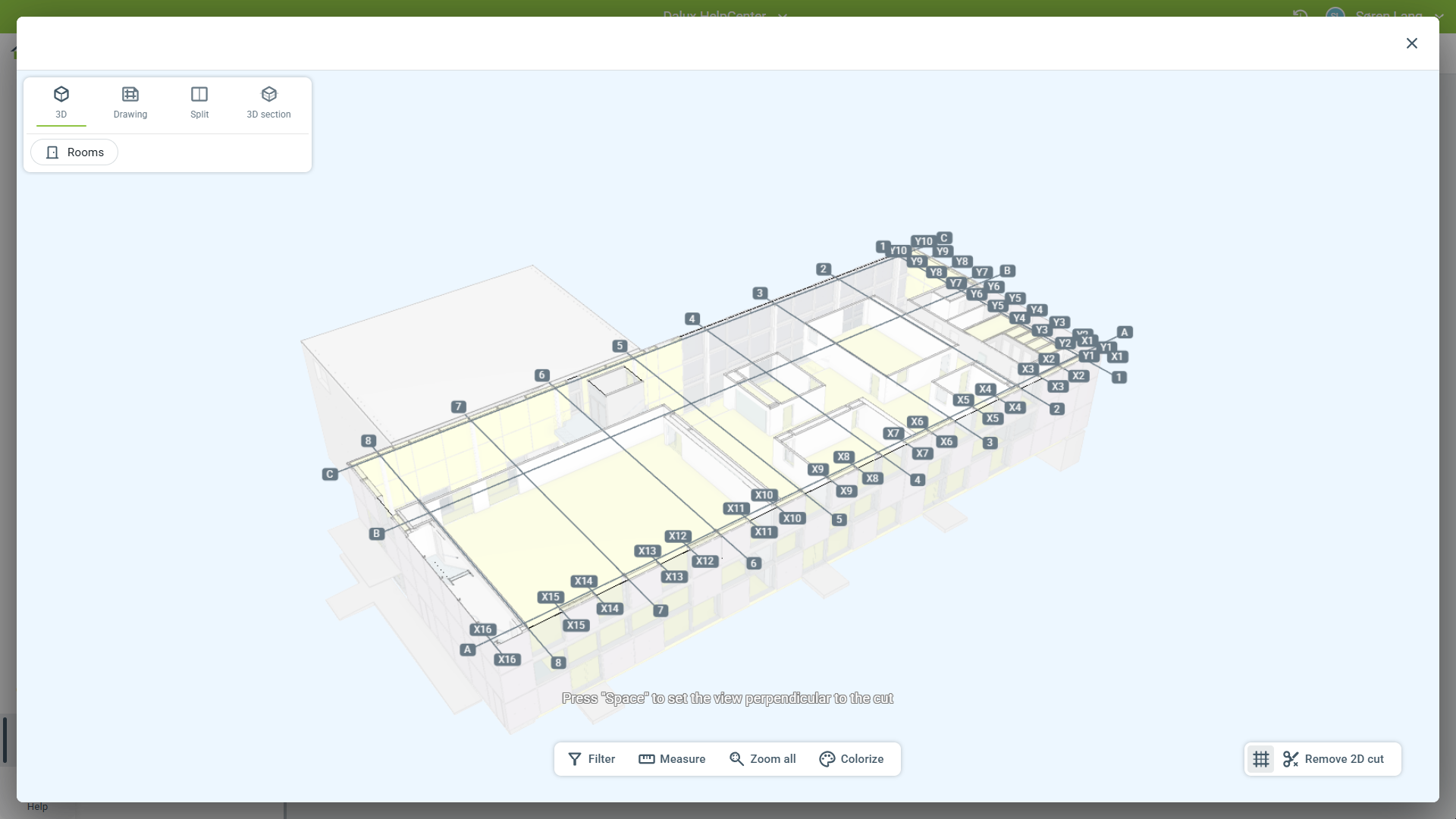

Ha a modell tartalmaz rácsvonalakat, azok megjelennek 2D vágás során.

A raszter megjelenítésére használt modell meg van jelölve a helyszínek beállításaiban. Most már megjeleníthetők 2D vágásokban és az automatikus rajzokon.

Szintek hozzáadása egy épülethez

Amikor az IFC fájl már fel lett töltve, szinteket kell hozzáadni az épülethez.

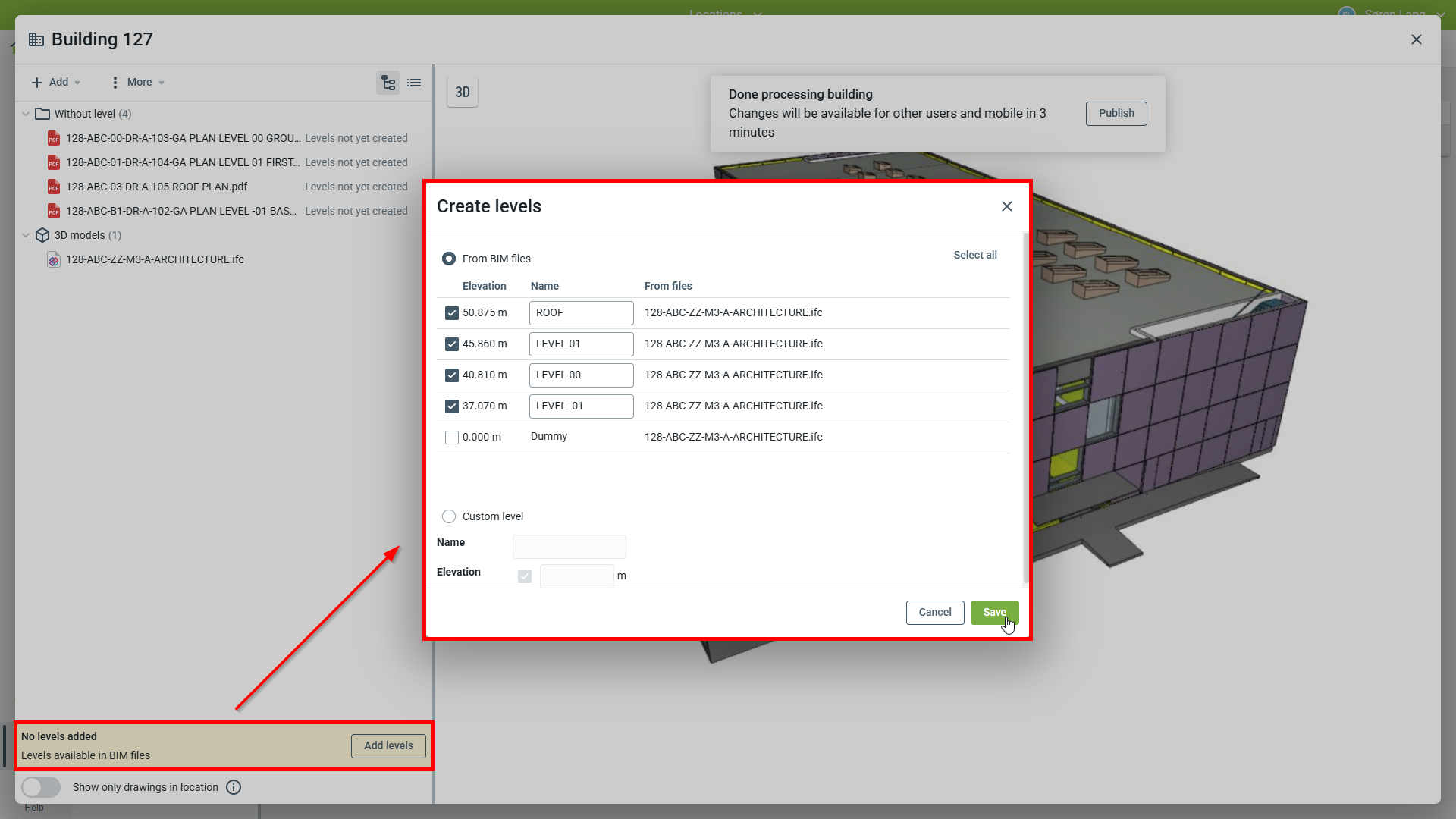

Kattintson az Hozzáadás Szint vagy a 'Szintek hozzáadása' gombra a sárga sávban.

Szintek hozzáadásakor a következőket teheti:

1. Választhat, hogy a modellből származó szinteket adja hozzá, mivel a Dalux képes közvetlenül a modellből olvasni a szinteket, vagy
2. Hozzáadja a felhasználó által meghatározott szinteket

Ajánlott a BIM modell szintjeinek használata. Ha ezt használja, nem módosíthatja a szint magasságát a Daluxban

A hozzáadott szintek ezután az ablak bal oldalán jelennek meg. Alapértelmezés szerint a Dalux egy automatikus vágósíkot használ a BIM modellből.

Ha rajzokat is töltött fel az épülethez, azokat a szintekhez is hozzá tudja rendelni.

2D rajzok hozzárendelése és leképezése szintekre

A modellhez hozzáadott szintekkel a feltöltött rajzokat a épülethez tudja rendelni.

Ha még nem töltött fel rajzokat a épülethez, ezt megteheti innen:

Hozzáadás A számítógépről/A Boxból.

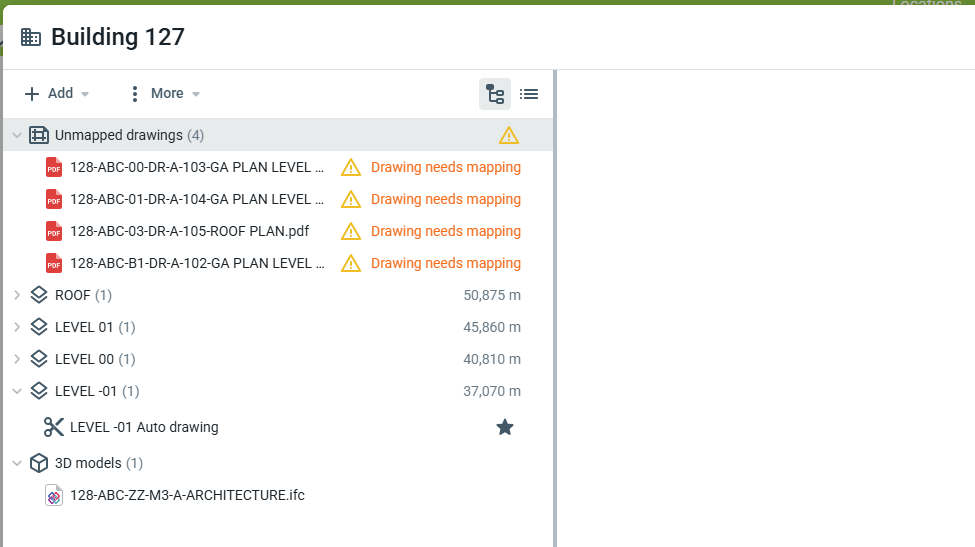

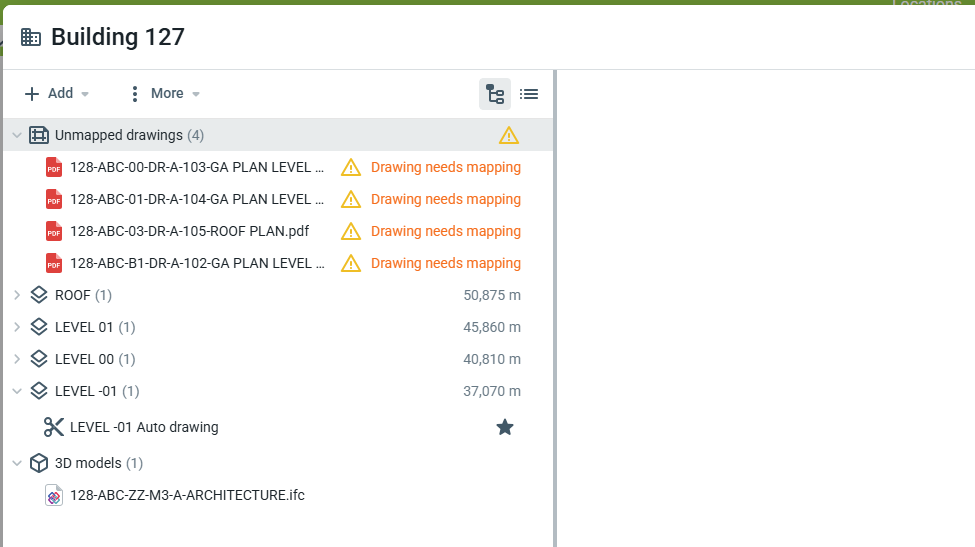

A 2D rajzok fájlok most feltöltésre kerülnek a Dalux-ba, de a megfelelő használathoz szinthez kell rendelni őket. A még szinthez nem rendelt rajzokat külön lebontva találhatja meg:

Rajzok hozzárendelése szintekhez

Amikor a rajzok feltöltésre kerültek a Dalux-ba, rendelje hozzá őket a megfelelő szintekhez:

1. Áthúzással és beillesztéssel a rajzokat a megfelelő szintekre

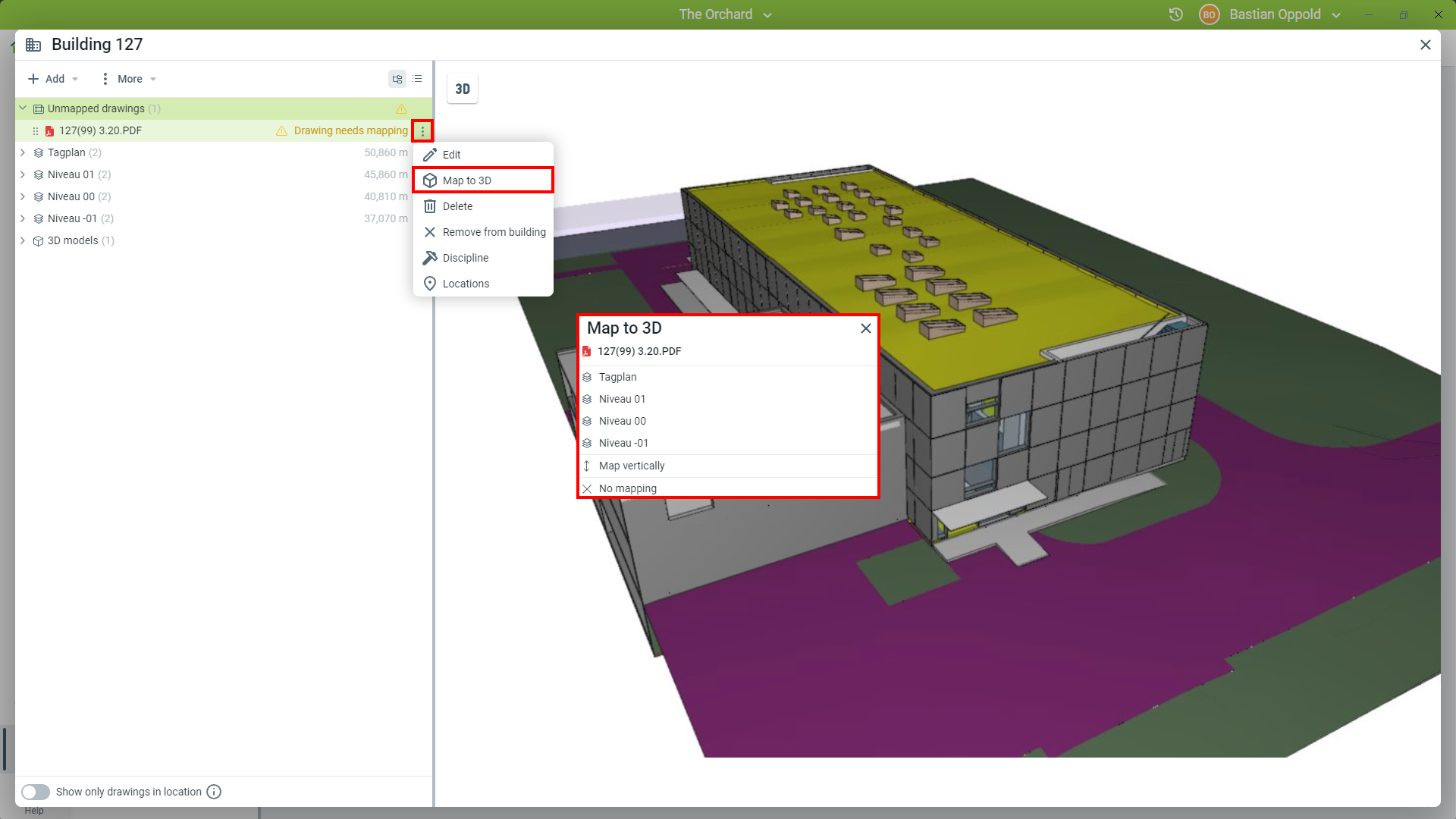

2. Kattinthat a a rajz jobb oldalára Térképezés 3D-re

Ez egy új ablakot nyit meg, ahol a rajzot hozzá kell illesztenie a szinthez.

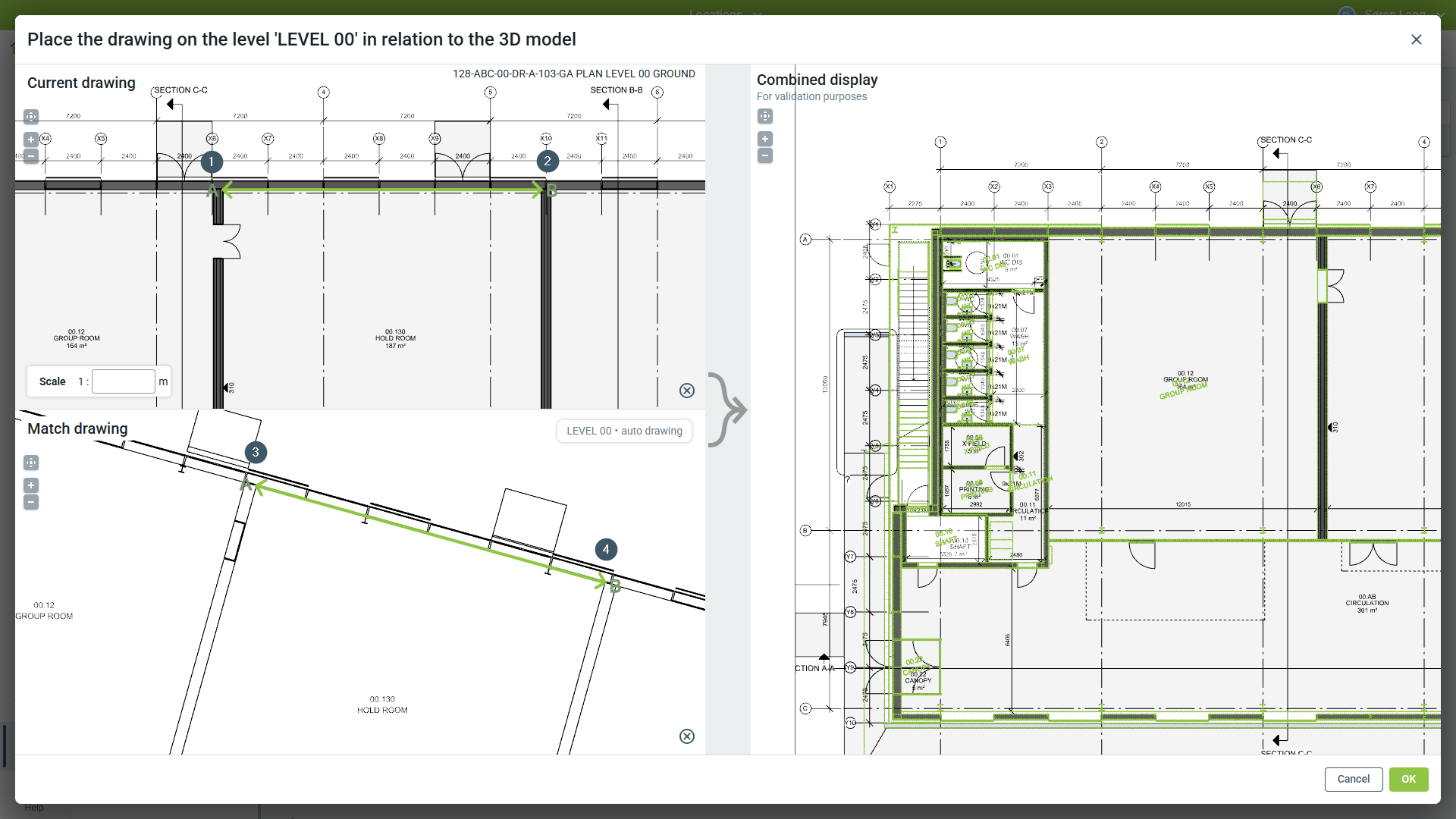

A rajz térképezéséhez „A” és „B” referenciapontokat kell kiválasztania a rajzon, majd ugyanazon „A” pontot és „B” pontot kell kiválasztania a szinten, hogy azok illeszkedjenek.

Az ablak jobb oldalán található kombinált megjelenítés megmutatja, hogy mennyire pontosak a jelenlegi referenciapontok.

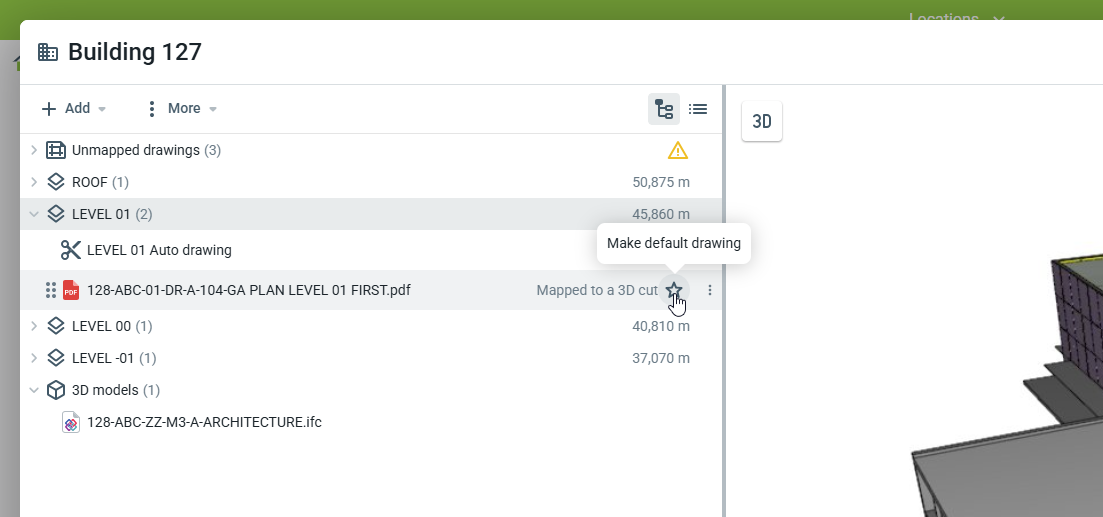

Ahogyan a GIF végén látható, beállíthatja az újonnan térképezett rajzot alapértelmezettként. A rajz alapértelmezettként való beállítása azt eredményezi, hogy az adott szint első rajzaként jelenik majd meg.

Rajzok függőleges elhelyezése

A Dalux lehetővé teszi metszetek vagy nézetek hozzáadását a modellhez. Rajzok szinthez való hozzáadásához hasonlóan válassza ki a rajzot, és kattintson a

a rajz jobb oldalán  Térképezés 3D-re 'Térképezés függőlegesen'

A függőleges hozzárendelés három lépésből áll:

1. Helyezze el a rajzot a megfelelő felületre
2. Kapcsolja össze a rajzot a modellel és méretezze
3. Szükség esetén állítsa be

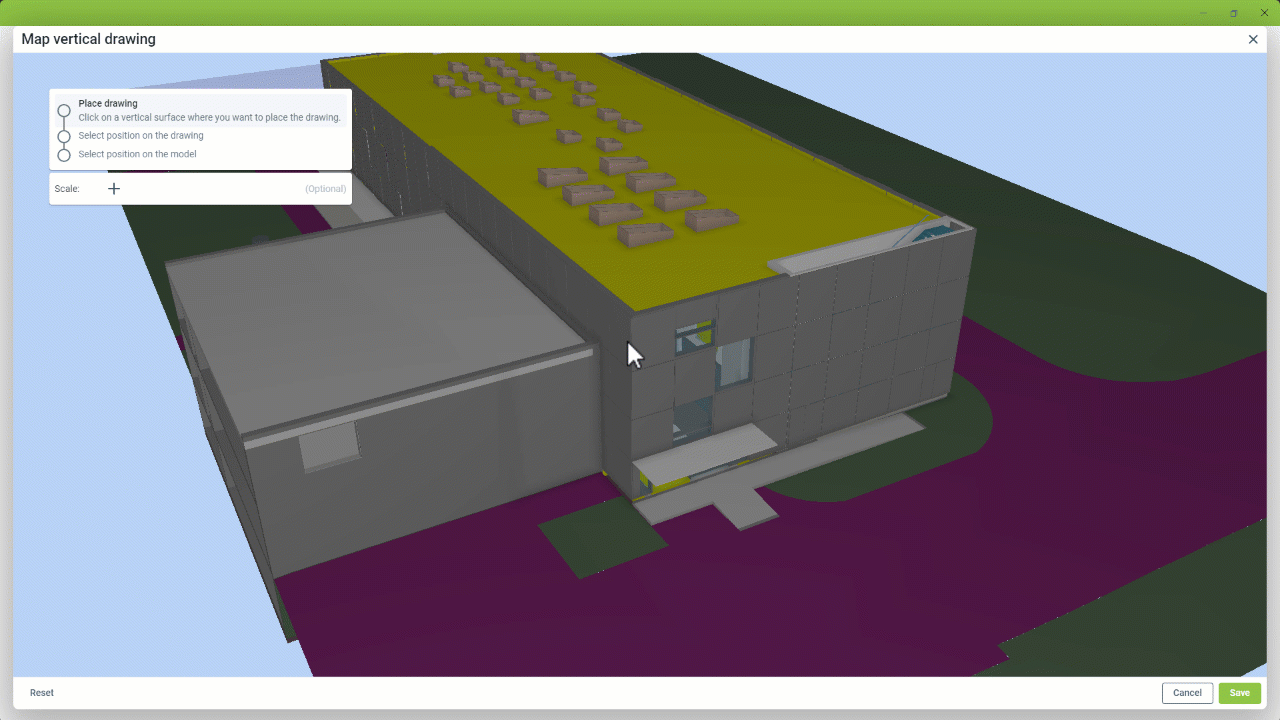

Először válasszon egy függőleges felületet, amelyen el szeretné helyezni a rajzot. Válassza Rajz elhelyezése amikor elégedett.

Kapcsolja össze a rajzot a modellel úgy, hogy kiválaszt

• 2 hivatkozási pontot a rajzon, majd 2 hivatkozási pontot a modellen, vagy
• ha méretarányt is hozzáadta, egyenként kiválaszt 1-1 hivatkozási pontot.

A rajz pozíciójának beállításához használja az gombot, hogy elmozdítsa azt az irány és a méretarány megtartásával. Ez segíthet a metszet pontos pozícióba helyezésében, ahol létre lett hozva.
