Ez a cikk bemutatja, hogyan csoportosíthatja a modell ellenőrzése során észlelt ütközésvizsgálatokat és szabadon hagyandó területeket egyetlen megjegyzésbe, és hogyan küldheti el azokat a terv frissítéséért felelős tervezőcsapatnak.
Az észlelt ütközésekkel és szabadon hagyandó területek megsértésével kapcsolatos problémákat BIM-elemenként különálló BCF-fájlként küldheti el, vagy több problémát egyetlen csoportos megjegyzésbe foglalhat. A csoportos megjegyzések nyomon követik, hogy az egyes konfliktusok megoldódtak-e, és automatikusan bezáródnak, amikor mindegyikkel foglalkoztak.
Megjegyzés
A csoportos megjegyzésekkel több kapcsolódó ütközésvizsgálatot küldhet együtt, például a gépészeti, elektromos és vízvezeték-szerelési (MEP) ütközésvizsgálatokat a falakkal az építésznek, vagy a saját szakterületén belüli ütközésvizsgálatokat egy szakértő kollégának.
Csoportos megjegyzések beállítása
A csoportos megjegyzések csak az automatizálásra beállított épülethez érhetők el.
Aktiválja és állítsa be az automatizálást itt: Beállítások
Box
Design: „Automation”.
Ha egy felhasználói csoporthoz szeretne konfliktusokat csoportosítani, rendelje hozzá a felhasználói csoportot a modell ellenőrzésében beállított szakterülethez:
Új szakterületek beállításakor lépjen ide: Design
Modell ellenőrzése
Hozzáadás
Szakterület, majd állítsa a láthatóságot a hozzárendelni kívánt felhasználói csoportra.

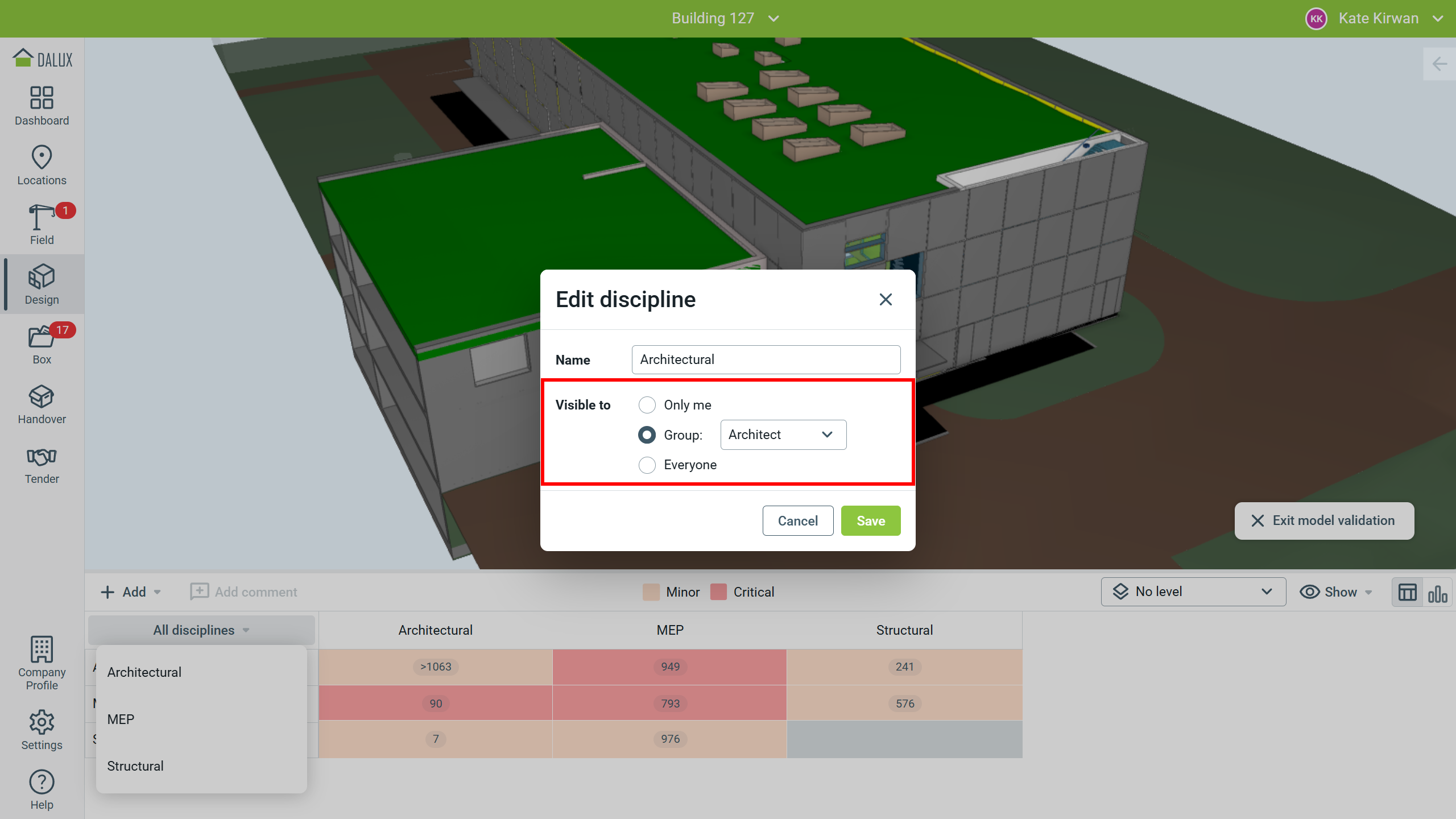

Meglévő szakterület szerkesztésekor lépjen ide: Design
Modell ellenőrzése
„Összes szakterület”
Vigye az egérmutatót a szakterület fölé
Állítsa a láthatóságot a hozzárendelni kívánt felhasználói csoportra.
Felhasználói jogosultságok
Egy szakterület felhasználói csoporthoz való hozzárendeléséhez projekt-rendszergazdának, projekttervezési menedzsernek vagy az érintett felhasználói csoport csoportadminjának kell lennie.
Csoportos megjegyzések használata
A beállítás befejezése után bárki létrehozhat csoportos megjegyzést, aki számára látható a szakterület.
Megjegyzés
Csoportos megjegyzéseket csak a szakterülethez hozzárendelt felhasználói csoport felhasználóinak küldhet. Ha például az „Architecture” szakterület az „Architect” felhasználói csoporthoz van hozzárendelve, az adott szakterülethez tartozó csoportos megjegyzéseket csak az „Architect” csoport felhasználóinak lehet elküldeni.
Új csoportos megjegyzések létrehozása

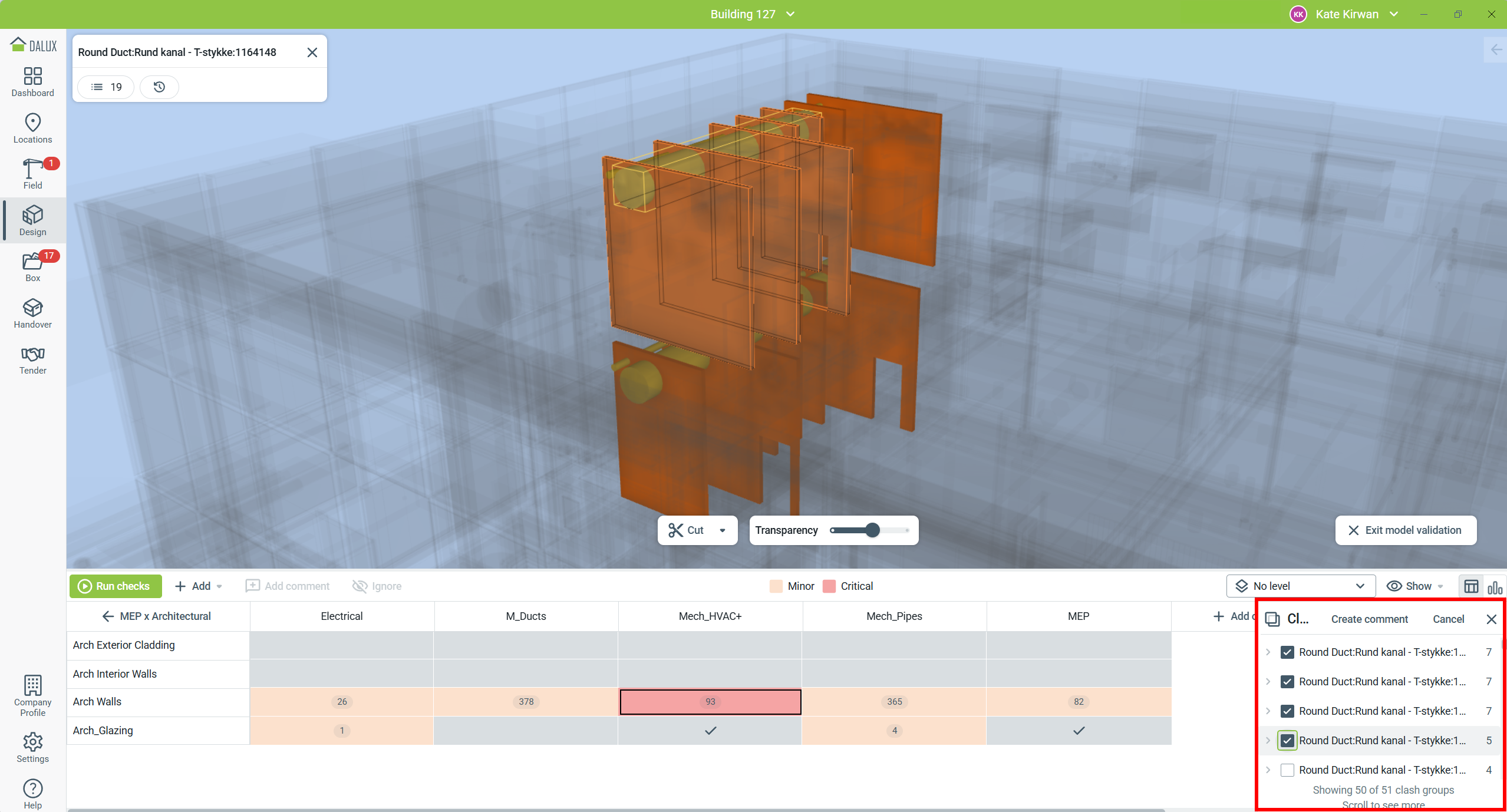

Új csoportos megjegyzés létrehozásához nyissa meg az ütköző objektumok csoportjait, hogy az egyes objektumok listaként jelenjenek meg a jobb oldalon. Kattintson a Csoportos megjegyzés létrehozása lehetőségre.
Ezután a jelölőnégyzetek bejelölésével válassza ki egyszerre az összes olyan objektumot, amelynek konfliktusait hozzá szeretné adni a csoportos megjegyzéshez.
Miután kiválasztotta az összes releváns ütközésvizsgálatot és szabadon hagyandó területet, erősítse meg a műveletet a „Megjegyzés létrehozása” lehetőségre kattintva. Töltse ki a megjegyzést a szokásos módon, majd küldje el a megfelelő felelősnek.
A címzettek ezeket a konfliktusokat egyetlen megjegyzésként kapják meg, amelyet megtekinthetnek a Daluxban, vagy megnyithatnak a Revitben, hogy közvetlenül a tervezőszoftverben oldják meg a problémákat.
Csoportos megjegyzések nyomon követése

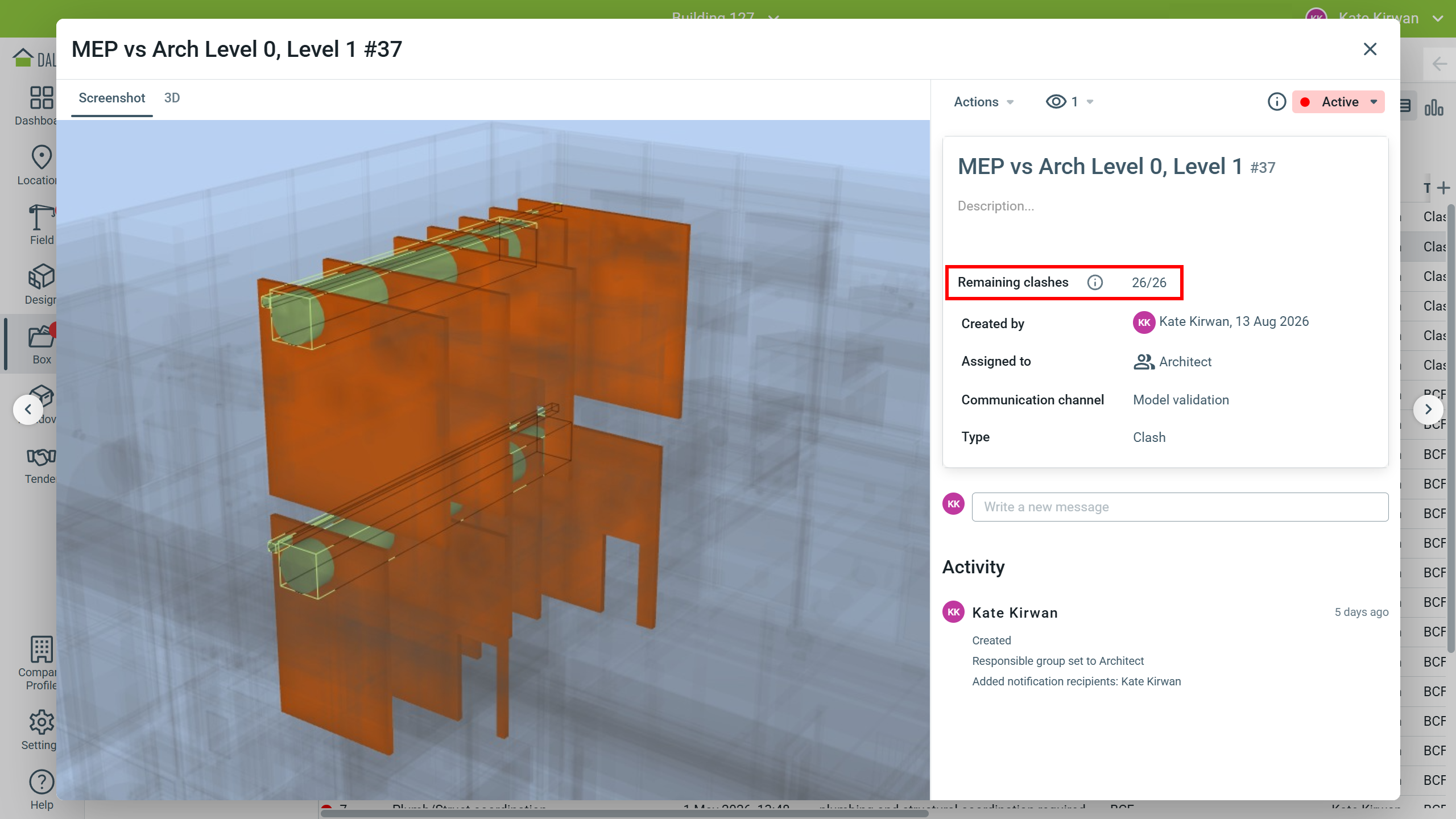

A tervek frissítése és a problémák megoldása során a megjegyzés nyomon követi, hogy hány konfliktus van még nyitva. Az összes fennmaradó konfliktus megoldása után a megjegyzés automatikusan bezáródik. Szükség esetén a megjegyzéseket manuálisan is bezárhatja.
Megjegyzés
A manuálisan vagy automatikusan bezárt csoportos megjegyzéseket nem lehet újranyitni, még akkor sem, ha nem oldották meg az összes fennmaradó konfliktust. Ha megoldatlan problémákat észlel, hozzon létre új megjegyzést.
