Bevezetés
Egy kisebb változtatás, például anyaghelyettesítés vagy méretmódosítás, gyakran felmerül a Projekt ütemezett Rajz-felülvizsgálatai között, és az építkezés nem mindig várhat a következő teljes Felülvizsgálatig. Design managerként a Dalux Boxban a Bélyegzők segítségével ezeket Markupként adhatja hozzá a következő Verzió közzétételekor, így a helyszíni csapatok megkapják a változtatást anélkül, hogy meg kellene várniuk a következő ütemezett teljes Felülvizsgálatot.
A kihívás
A hivatalosan felülvizsgált rajzkészletek meghatározott ütemezés szerint jelennek meg, hogy minden szakma összehangoltan dolgozhasson. A felülvizsgálatok között továbbra is előfordulnak kisebb változások, például anyagcsere vagy méretfrissítés. Ez lehet olyan kis változás, amely miatt nem éri meg teljes felülvizsgálatot végezni, de a helyszínnek még tudnia kell róla.
Hagyományosan ezt a helyszínen papíralapú jelöléssel vagy közvetlenül a modellezőszoftverben hozzáadott jelöléssel kezelik. Egyik sem jut el az építkezésen dolgozókhoz a következő ütemezett felülvizsgálatig. A beszkennelt papíralapú verzió elveszíti az eredeti rajz élességét, és könnyű elkeverni.
A változás dokumentált verziója nélkül az építőmunkások azt kockáztatják, hogy elavult rajz alapján építenek, vagy olyan változást hajtanak végre, amelyben megállapodtak, de amely soha nem jutott el hozzájuk.
Ahogy a Dalux megoldja ezt

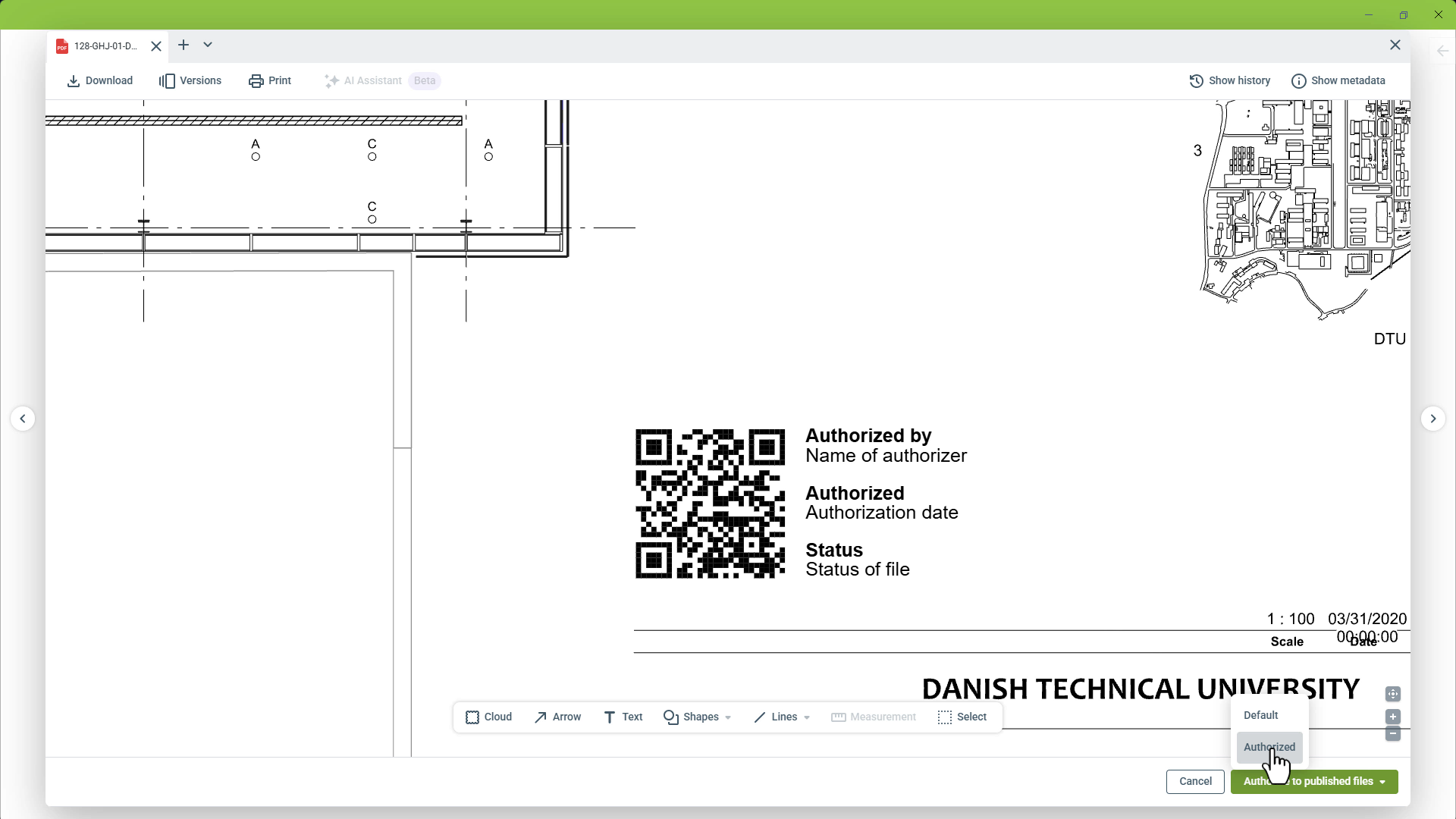

Miután egy változásban megállapodtak, és megjegyzésként lezárták, közvetlenül hozzáadhatja a rajzhoz jelölésként, a Bélyegzők használatával és közzététellel. A bélyegző QR-kódot is hozzáad, így a helyszínen bárki megerősítheti, hogy az aktuális verzió van nála.
Ez segít áthidalni az ütemezett felülvizsgálatok közötti időszakot, mivel a közzétett rajz teljes felülvizsgálat nélkül is pontos marad minden kisebb változás esetén.
Az eredmény
A Dalux Bélyegző funkciójával a következőket kapja:
- A változás közlése a következő verzióval: A változások a következő közzétételkor hozzáadhatók a rajzhoz, és nem maradnak a következő ütemezett felülvizsgálatig
- Kis változás miatt nincs szükség teljes felülvizsgálatra: Az anyagcsere vagy méretfrissítés új rajzkészlet helyett jelölést kap
- Az építőmunkások folytathatják a munkát: Senkinek sem kell megvárnia az ütemezett felülvizsgálatot, hogy értesüljön egy már jóváhagyott változásról
A jóváhagyott változás jelöléssé alakítása teljes felülvizsgálat nélkül

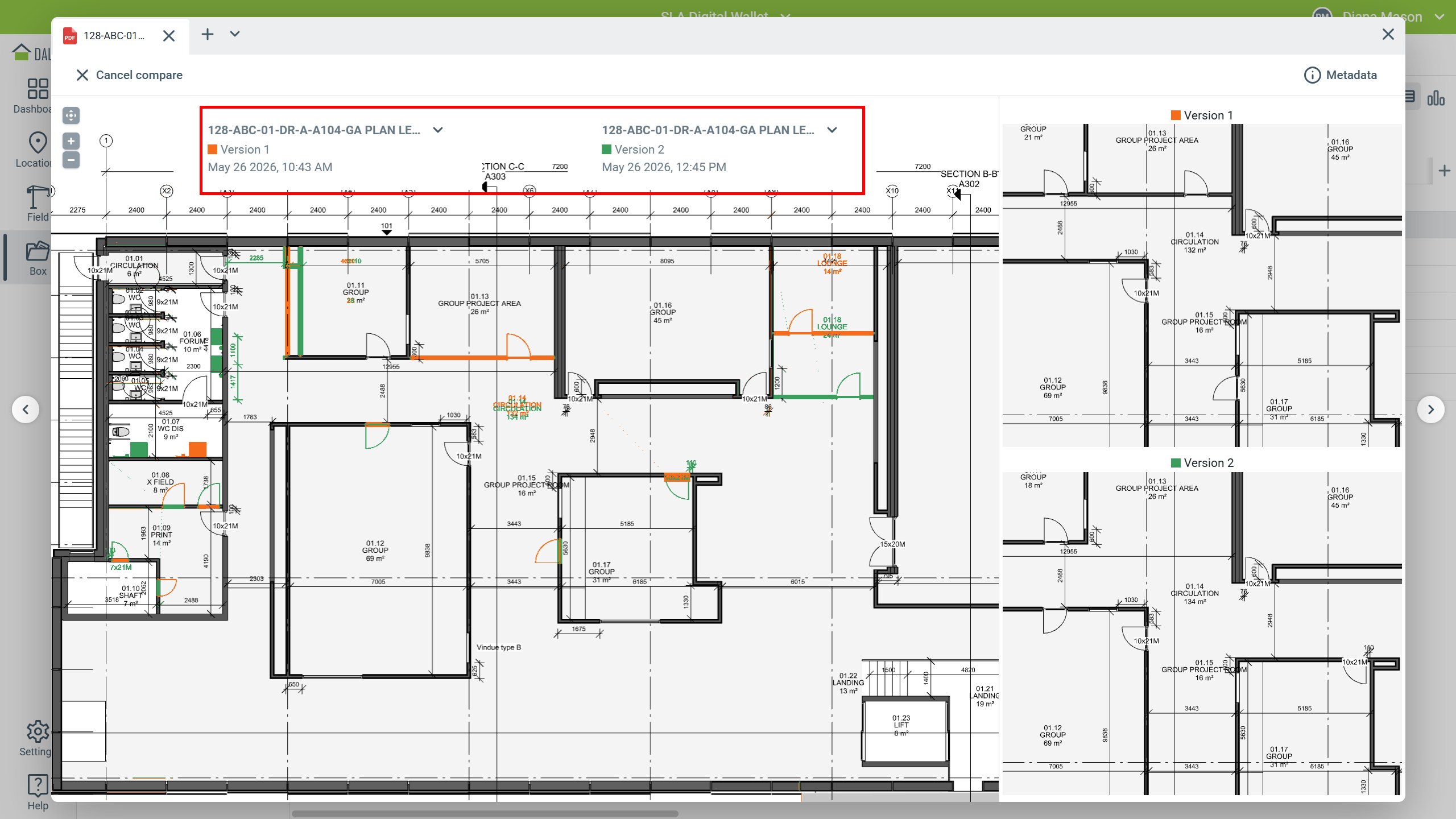

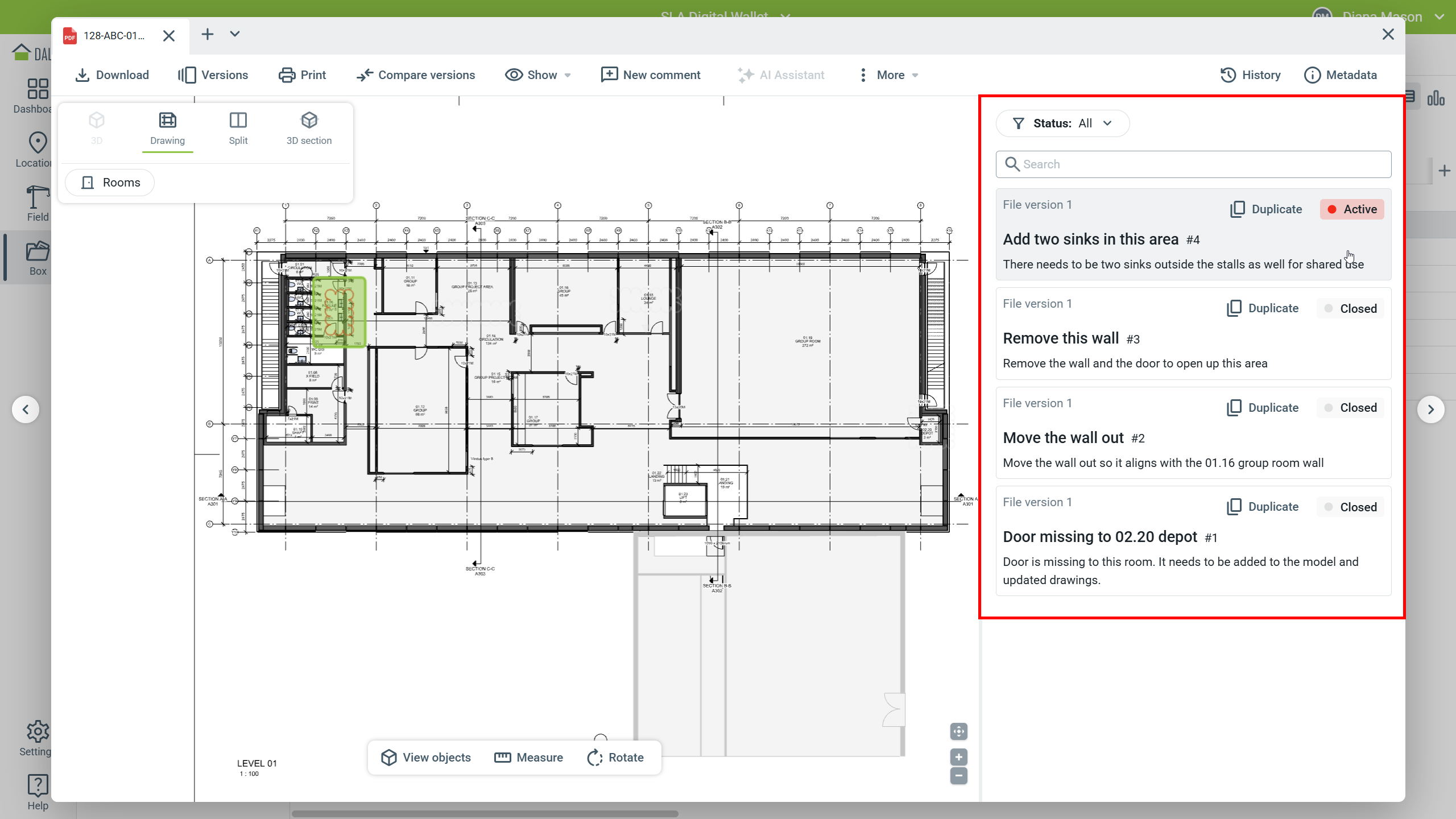

Az olyan változtatásokat, mint az anyagcsere vagy a méretfrissítés, általában megjegyzésként vitatják meg és hagyják jóvá a Daluxban. Gyakran egynél több szakterület bevonásával, még mielőtt egyáltalán elérné magát a rajzot. Megtekintheti a teljes megjegyzéselőzményt, és összehasonlíthatja az aktuális verziót az előzővel, így a művelet végrehajtása előtt teljes képet kap.

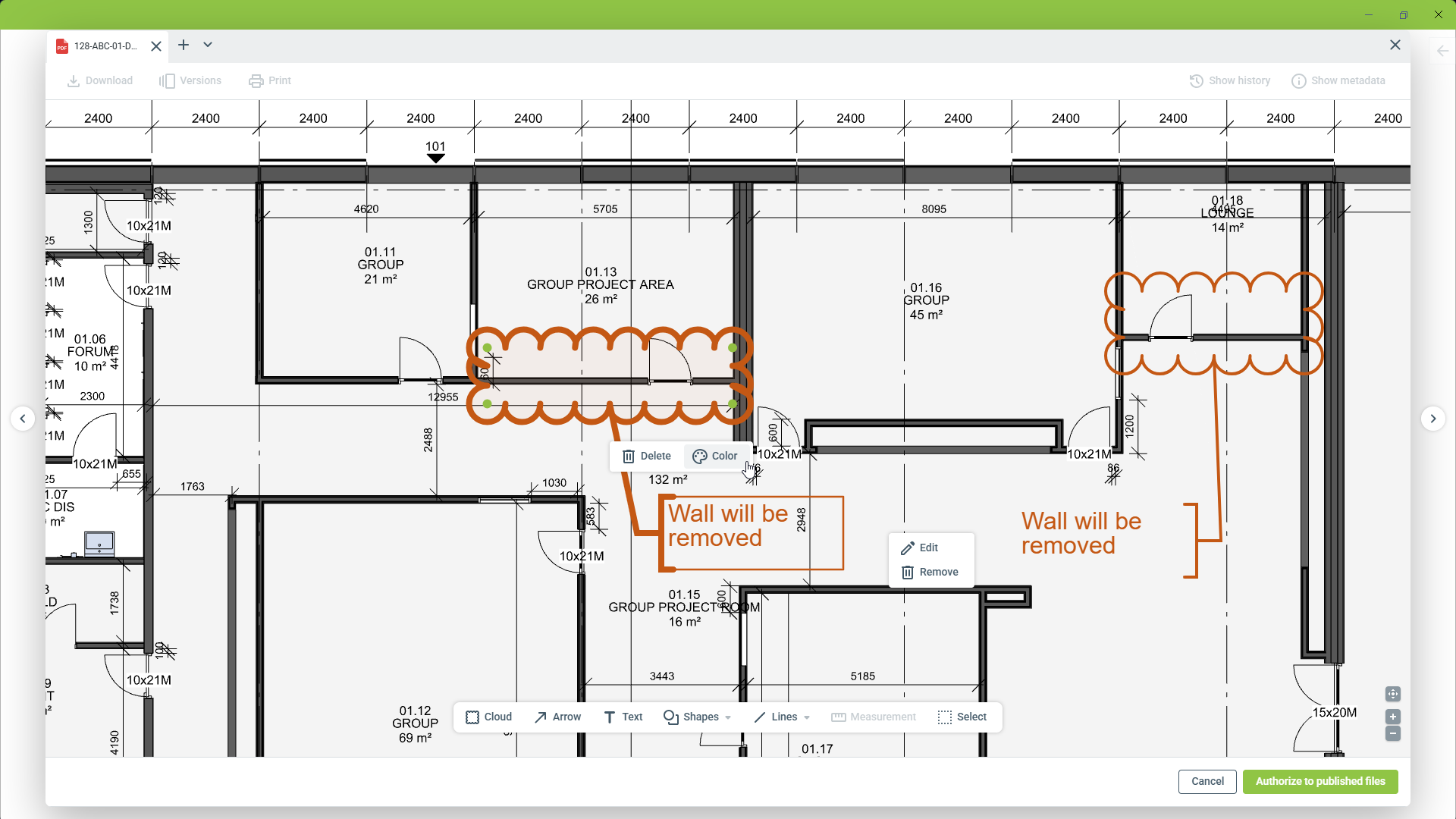

Amikor készen áll a rajz közzétételére, egyszerűen hozzáadhat jelöléseket. Ezeket a jelöléseket létrehozhatja a semmiből, vagy duplikálhatja a rajzon lévő korábbi bélyegző- vagy megjegyzésjelölésekből. A megjegyzés változatlan marad, de a rajz frissül.
A közzététel után a jelölés és a bélyegző közvetlenül beágyazódik a rajzba. Nem szerkeszthetők és nem távolíthatók el új verzió közzétételéig.
A papíralapú megjegyzéstől a dokumentált rajzig
A bélyegzők a papíron vagy a modellezőszoftverben végzett jelöléseket közvetlenül a közzétett rajzba beágyazott jelöléssel helyettesítik. A rajz továbbra is mérhető és jól olvasható marad, valamint egy dokumentált lezárással rendelkező megjegyzéshez kapcsolódik.
Mivel minden jelölés egy jóváhagyott és lezárt megjegyzéshez kapcsolódik, az ideiglenes változás és a végső felülvizsgálat összhangban marad, így elkerülhetők ugyanazon döntés duplikált nyilvántartásai.
Az építkezésen dolgozó csapatok a QR-kód beolvasásával megerősíthetik, hogy a legújabb verzió van náluk, és nem kell megvárniuk a következő ütemezett rajzkészletet.
A Dalux Bélyegző funkciójával a következőket kapja:
- A változás közlése a következő verzióval: A változások a következő közzétételkor hozzáadhatók a rajzhoz, és nem maradnak a következő ütemezett felülvizsgálatig
- Kis változás miatt nincs szükség teljes felülvizsgálatra: Az anyagcsere vagy méretfrissítés új rajzkészlet helyett jelölést kap
- Az építőmunkások folytathatják a munkát: Senkinek sem kell megvárnia az ütemezett felülvizsgálatot, hogy értesüljön egy már jóváhagyott változásról
Tovább
Ha többet szeretne megtudni a Bélyegzők beállításáról és használatáról, olvassa el ezeket a cikkeket:
