Ebben a cikkben elmagyarázzuk, hogyan kell beállítani és használni a GPS Connector-t az InfraField Pro-ban.
A GPS Connector lehetővé teszi, hogy létrehozzon egy NTRIP hálózatot, így a helyszíni csapatok külső antennához csatlakozhatnak, és pontos GPS-koordinátákat kaphatnak a regisztrációkhoz a Dalux alkalmazás használatakor.
A GPS Connector beállítása
Jogosultságok
A GPS Connector aktiválását és beállítását a projekt rendszergazdájának kell elvégeznie.
A GPS Connector csak InfraField Pro projektekben érhető el.
Szükséges eszközök
Mielőtt elkezdené a GPS Connector használatát, megfelelő eszközökre lesz szüksége.
Jelenleg támogatott:
A GPS Connector aktiválása

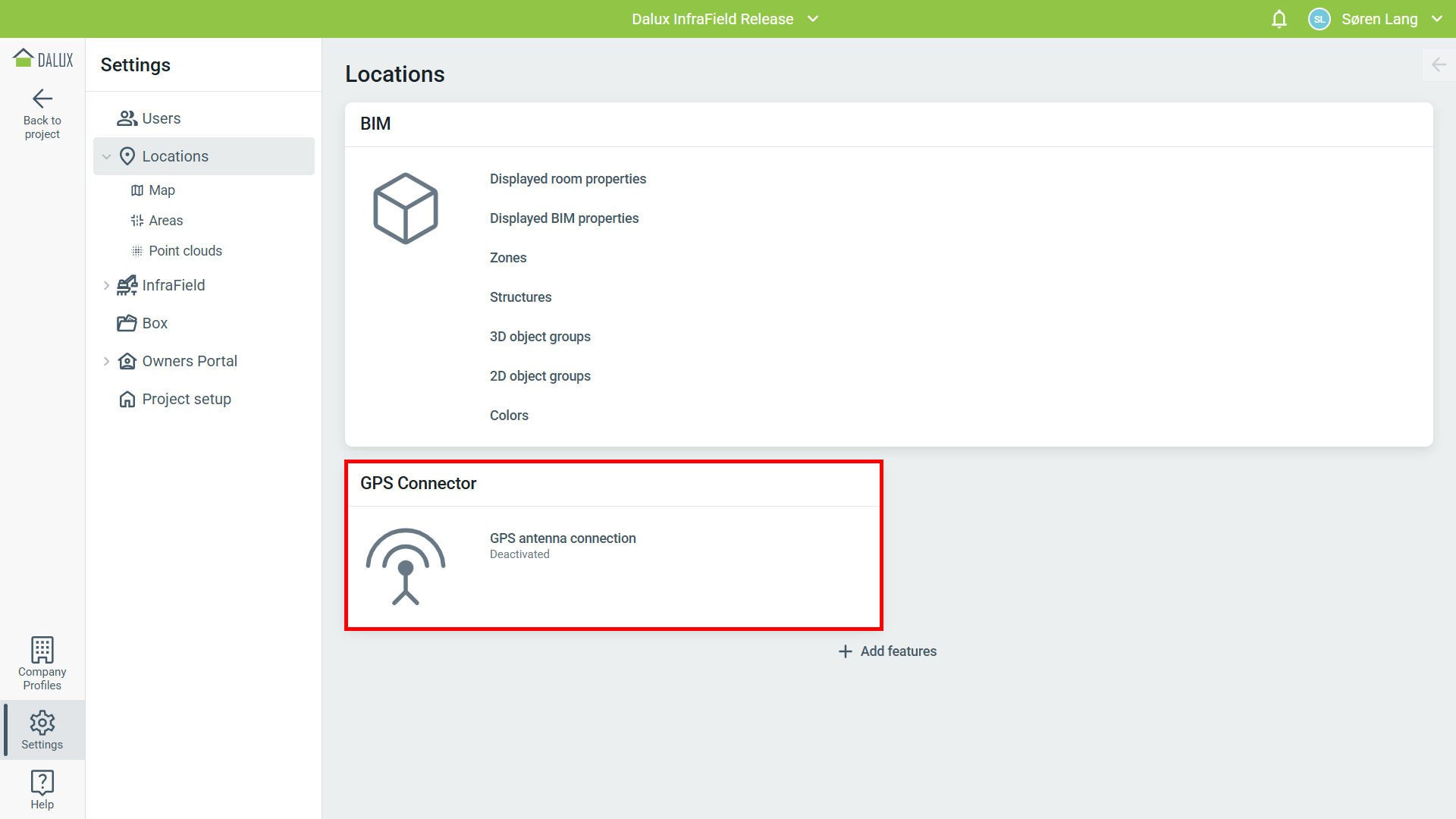

A GPS Connector aktiválásához lépjen a Beállítások
Helyszínek
'GPS antenna kapcsolat':
Amikor aktiválja ezt a funkciót, el kell fogadnia a feltételeket.
A funkciót aktiváló személy Dalux-fiókjának e-mail-címe hozzá lesz kapcsolva az alapértelmezett NTRIP hálózathoz, amely automatikusan be van állítva.
A funkció aktiválásakor és beállításakor kiválaszthatja az alapértelmezett csatlakozási pontot. A következők közül választhat:
- Mindig a legközelebbi csatlakozási pont használata - Az antenna automatikusan megpróbál csatlakozni a legközelebbi ponthoz
- Csatlakozási pont kiválasztása a helyszínen - A felhasználóknak ki kell választaniuk egy konkrét pontot a mobilalkalmazás listájából
Ha a második lehetőséget választja, a felhasználóknak manuálisan kell kiválasztaniuk a csatlakozási pontot. Válassza ki, melyik lehetőség illik legjobban a projektjéhez. Ez a beállítás később szükség esetén módosítható.
Az NTRIP hálózatok beállítása
Amikor aktiválja a GPS Connector-t, egy RTK2go hálózat automatikusan be lesz állítva Önnek. Használhatja a hálózatot, vagy létrehozhat sajátot, ha van ilyen.
Technikai információ
Az aktiváláskor biztosított alapértelmezett hálózat elsősorban tesztelésre vagy relatív mérésekre szolgál, mivel a helyszíni tesztelés nélküli összes csatlakozási pont pontossága nem garantált.
Erősen ajánljuk egy egyedi NTRIP hálózat használatát, hogy a pontosság és a koordináták megfeleljenek a projekt követelményeinek.

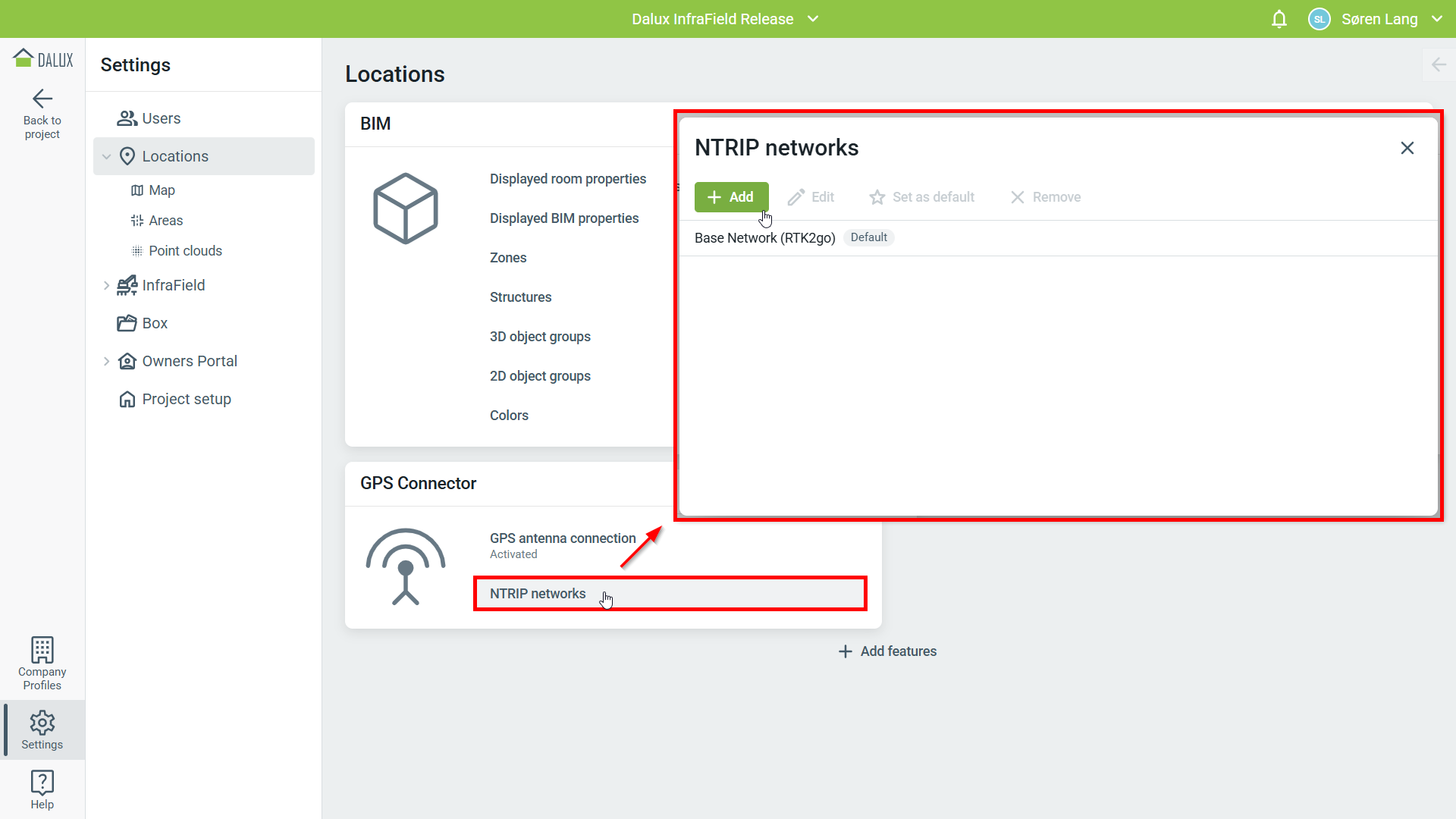

Egyedi NTRIP hálózat beállításához lépjen ide:
Beállítások
Helyszínek
'NTRIP hálózatok'
Hozzáadás.

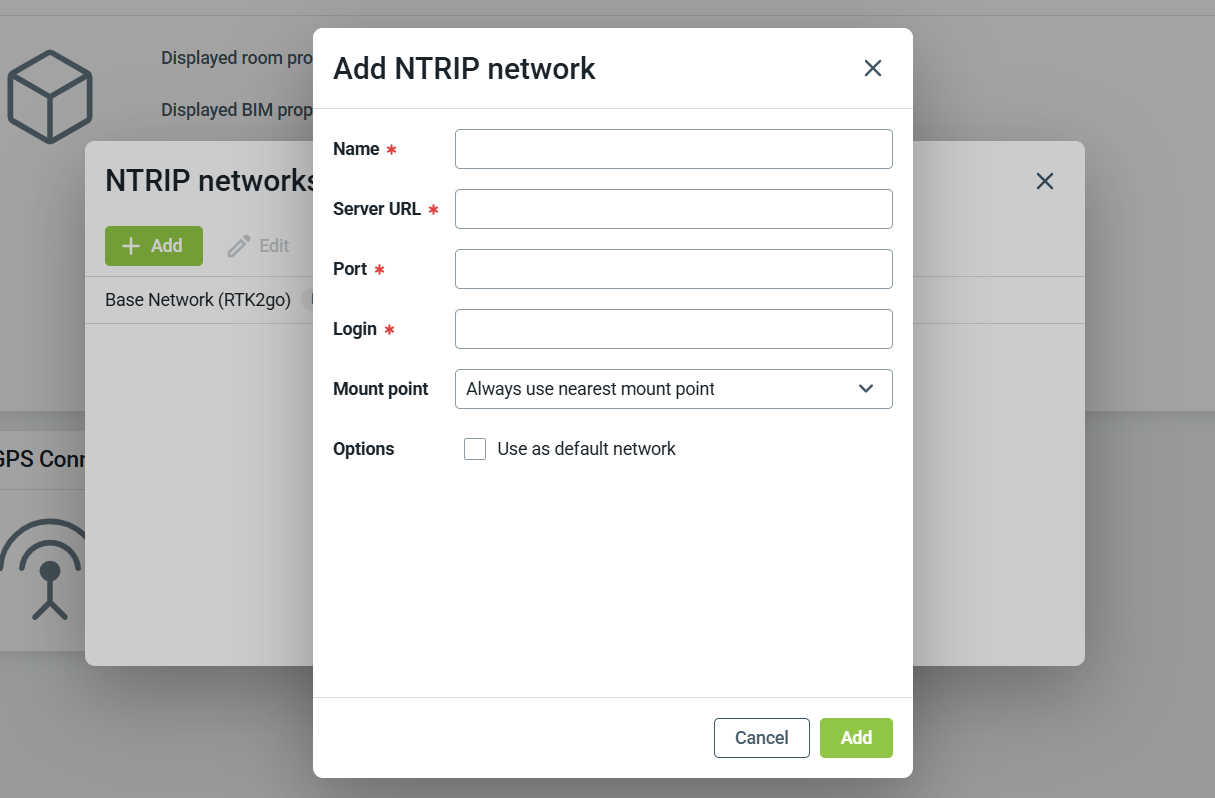

NTRIP hálózat hozzáadásakor a következő adatokat kell kitöltenie:
- Név - A hálózat neve, amely megjelenik annak a felhasználónak, aki mobilon választja ki a hálózatot
- Szerver URL - A hálózat URL-je
- Port - A hálózat portja
- Bejelentkezés - A hálózathoz társított e-mail-fiók
- Csatlakozási pont - Válassza ki, hogy a csatlakozási pont a legközelebbi legyen-e, vagy a helyszínen kiválasztott
- Opciók - Állítsa be, hogy a hálózat alapértelmezés szerint ki legyen-e választva
Technikai információ
Amikor egy felhasználó először választ ki egy egyedi hálózatot a mobilkészülékén, a rendszer arra kéri, hogy jelentkezzen be a hálózathoz tartozó e-mail-címmel és jelszóval.
A GPS Connector használata mobilon
Miután a GPS Connector aktiválva lett, csatlakozhat egy támogatott antennához a Dalux alkalmazáson keresztül.
Kérjük, kövesse a gyártó utasításait az antenna bekapcsolásához és a mobilkészülékhez való csatlakoztatásához.

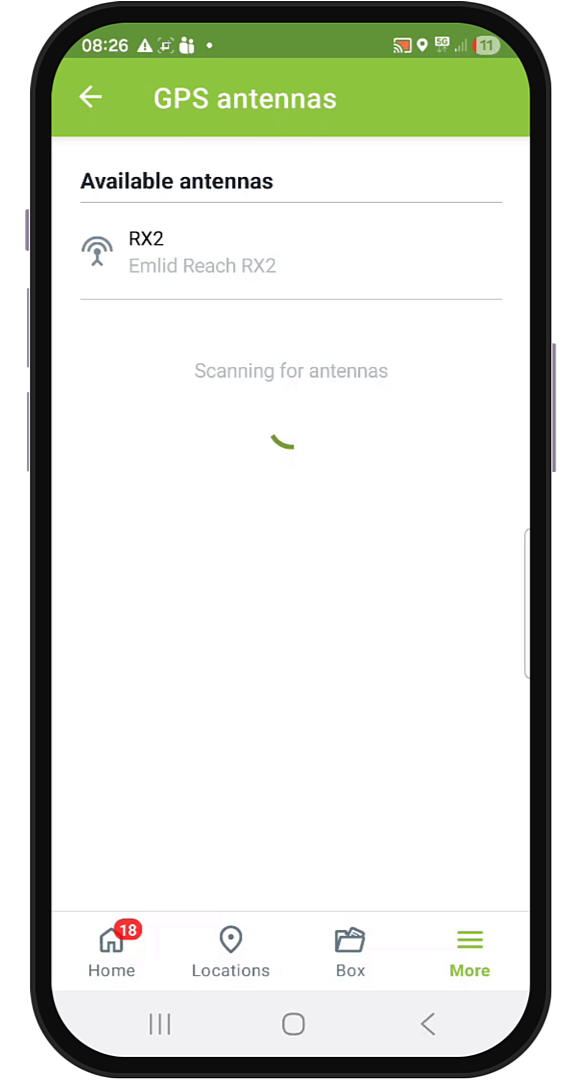

A Dalux alkalmazásban lépjen a Több menübe, majd válassza a GPS antennák.
Ha az eszköze támogatott, és csatlakozni tud a telefonjához, megjelenik a listában, és kiválaszthatja a csatlakozáshoz.
Miután az antenna csatlakoztatva van, választhat egy hálózatot. Az alapértelmezett hálózat automatikusan csatlakozik.

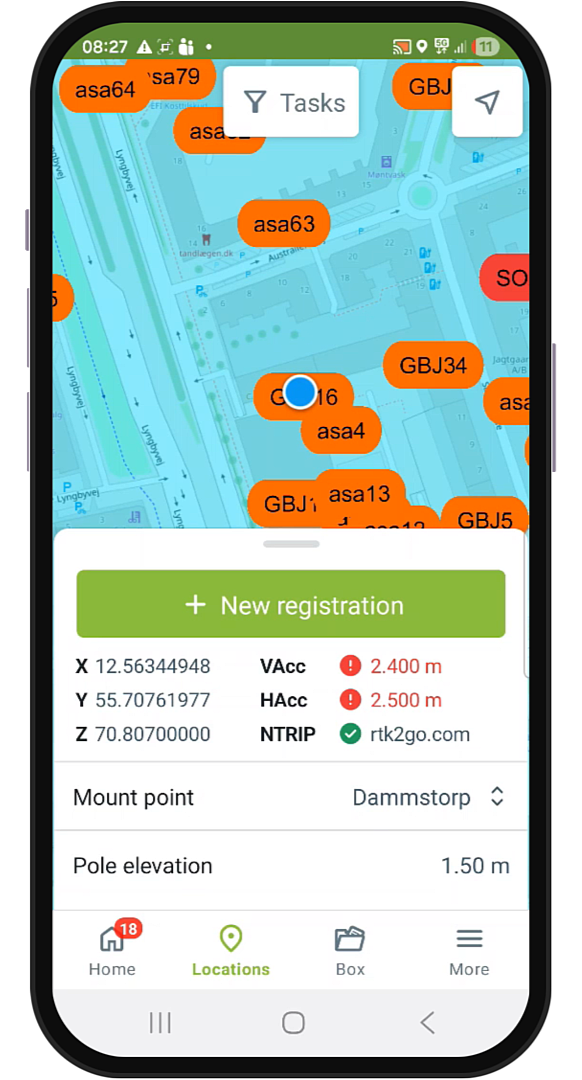

A térképnézetben megjelennek a pontos GPS-koordinátái, valamint az aktuális függőleges és vízszintes pontosság. Megváltoztathatja a csatlakozási pontot, és a rúdmagasságot is beállíthatja.
A rúdmagasságnak meg kell egyeznie a mérőpálca magasságával, mivel az antennaeltolás már bele van számítva.
|
|
Kérjük, vegye figyelembe, hogy a megjelenített pontatlanság oka az, hogy az antenna tesztelése beltéren történt.
Ha új regisztrációt hoz létre, például egy feladatot vagy ellenőrzőlistát, a GPS-adatok hozzáadásra kerülnek a regisztráció helyszínéhez.
Tovább
Ha többet szeretne megtudni a térkép használatáról az InfraFieldben, olvassa el ezt a cikket: A térképek használata InfraFieldben mobilon.
