Hogyan használjuk a térképeket az InfraField asztali alkalmazásában?

Ez a cikk bemutatja, hogyan lehet navigálni a térkép nézetben a Helyszínek alatt az asztali alkalmazásban.

Ez a cikk a térképrétegek, GIS-adatok, zónák, nyomvonalfájlok, modellek, pontfelhők és rajzok leggyakrabban használt funkcióit ismerteti az InfraField-projektekben.

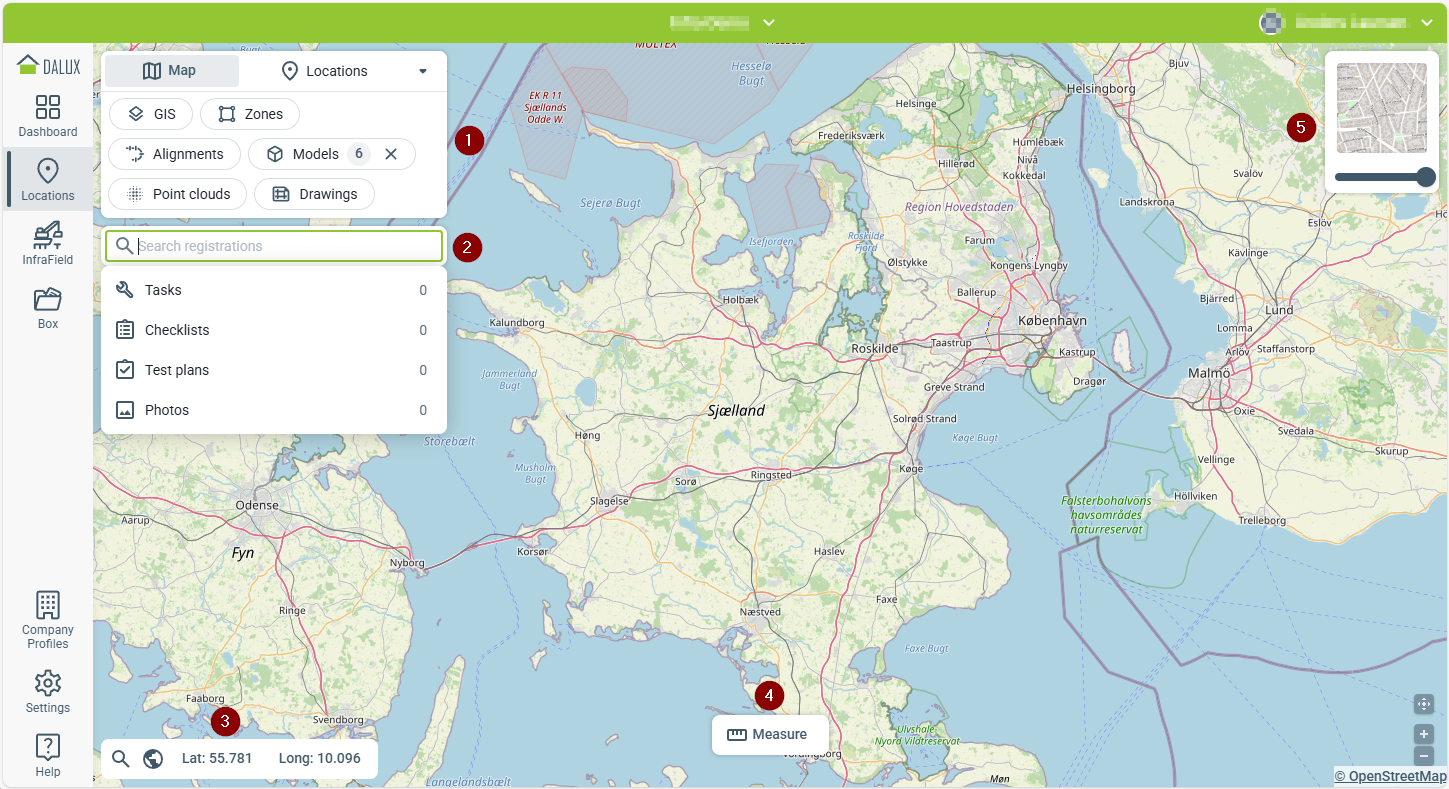

Térkép áttekintése

Ugorjon ide Helyszínek Térkép a projekt térképnézetének eléréséhez.

A következő fő elemek tartoznak ide:

1. Térkép menü: A térkép menü a fő eszköz a nézetek váltásához és az adatok szűréséhez. Lehetővé teszi a váltást a térkép- és terület/épület nézetek között, valamint azt, hogy szabályozza, mely adatkészletek jelenjenek meg a térképen. A név melletti körben lévő szám azt mutatja, hogy hány elemet választott ki egy szűrőből és jelenít meg a térképen, és a ikonra kattintva eltávolíthatja az adott adatkészlet összes kijelölését.
2. Keresősáv: Keresés az engedélyezett feladatok, ellenőrzőlisták és fényképek között.
3. Kurzor koordináták: Ahogy mozgatja a kurzort a térképnézetben, itt jelennek meg a kurzor koordinátái. Kattintson ezekre a koordinátákra a helyi koordinátákról a világkoordinátákra való váltáshoz.
4. Eszköztár: Amikor nézetet vált, itt válnak elérhetővé különböző eszközök. A Mérés eszközzel vonal- és területi méréseket adhat hozzá az aktuális nézethez.
5. Térképrétegek: Innen megváltoztathatja a térképréteget és az átlátszóságot. Kattintson az éppen kiválasztott rétegre az elérhető opciók megtekintéséhez. A standard és műholdas rétegek mindig elérhetők, valamint minden a projekthez hozzáadott egyedi réteg. Helyezze a kurzort a térképrétegre, és az átlátszóságát a csúszka segítségével állíthatja be.

2D adatok a térképen

Ez a szakasz leírja, hogyan jeleníthetők meg és használhatók a térképi nézetben a különböző típusú térképi adatok – például GIS-fájlok, nyomvonalak, zónák, rajzok és ortofotók.

GIS

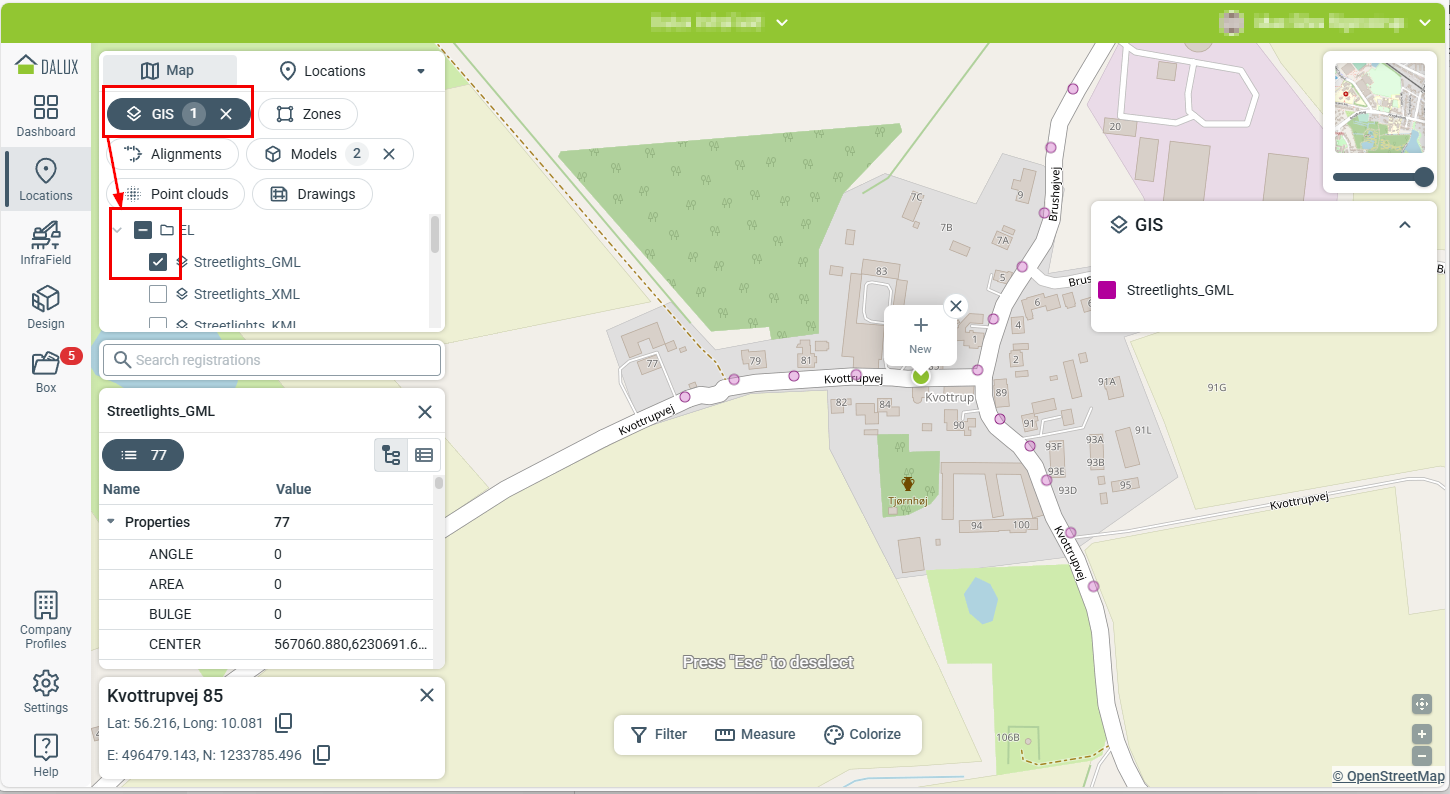

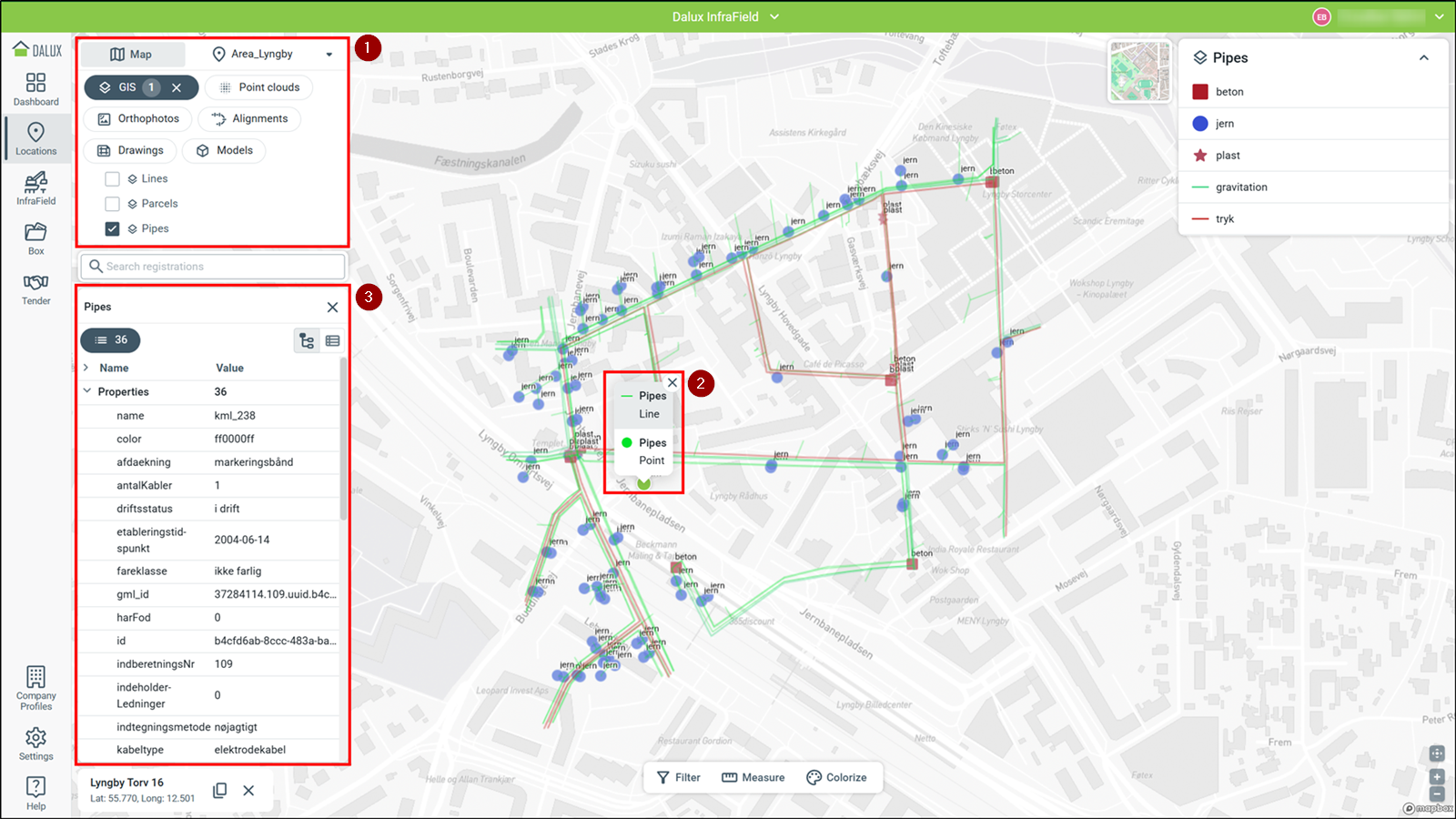

A GIS (Geographic Information System) adatok hozzáadhatók a térképi nézethez, és ezekből a fájlokból kiválasztott elemek jeleníthetők meg (1). A kiválasztott GIS-fájlok a háttértérkép fölött rétegként jelennek meg, és a térképes nézet a kiválasztott fájlok együttes kiterjedésére nagyít.

Ha a térképen egy egyes komponenst kiválaszt, annak tulajdonságai a térkép menü alatt jelennek meg.

Nyomvonal

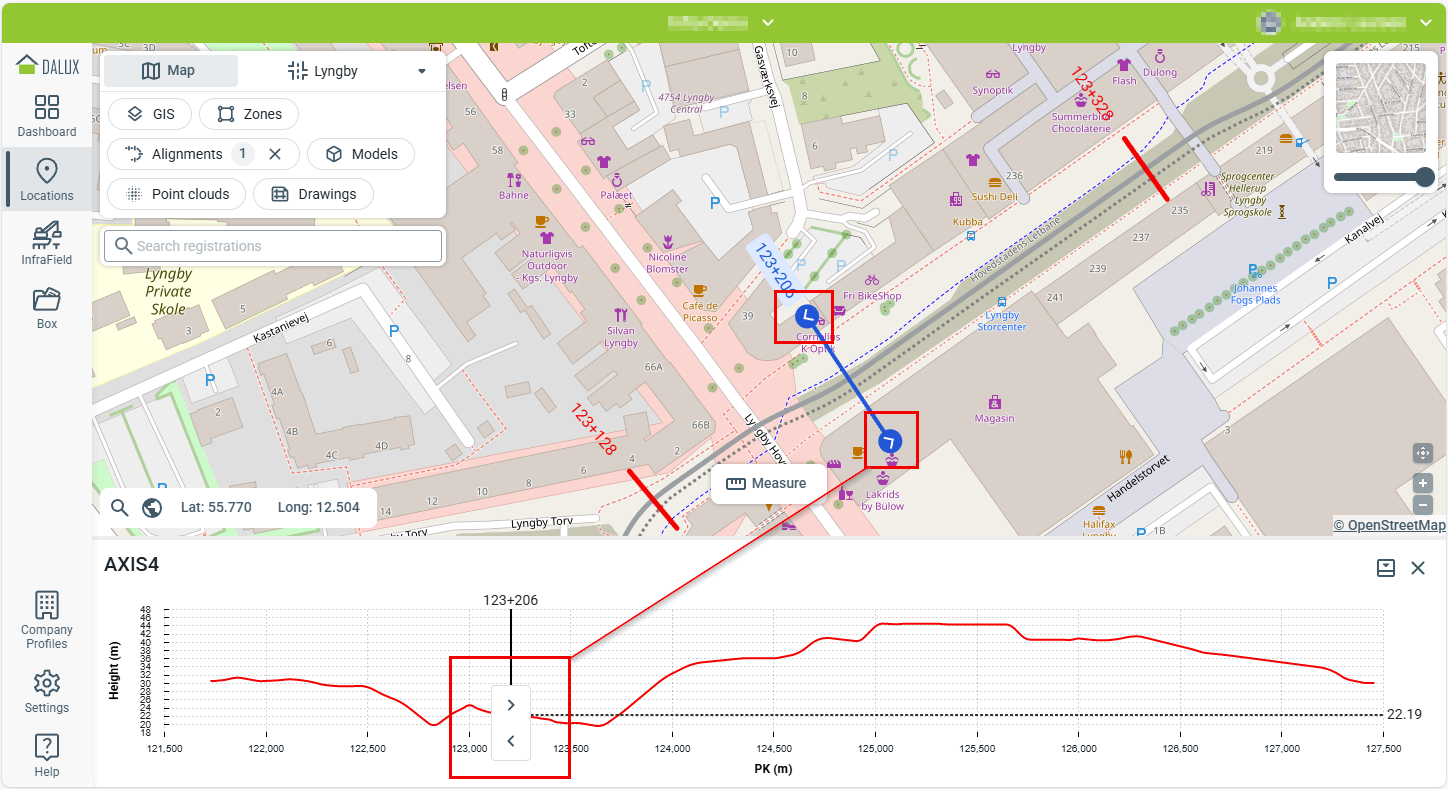

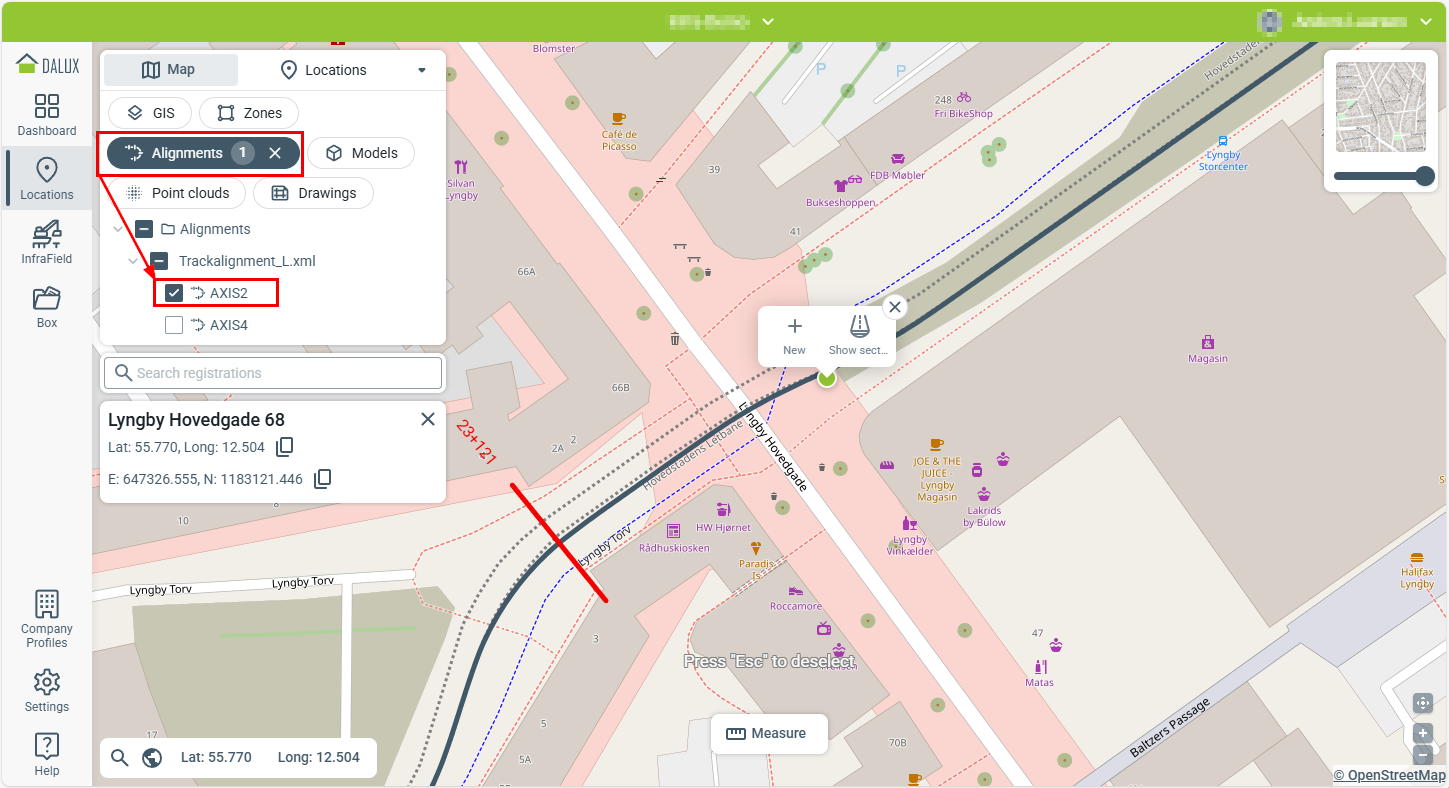

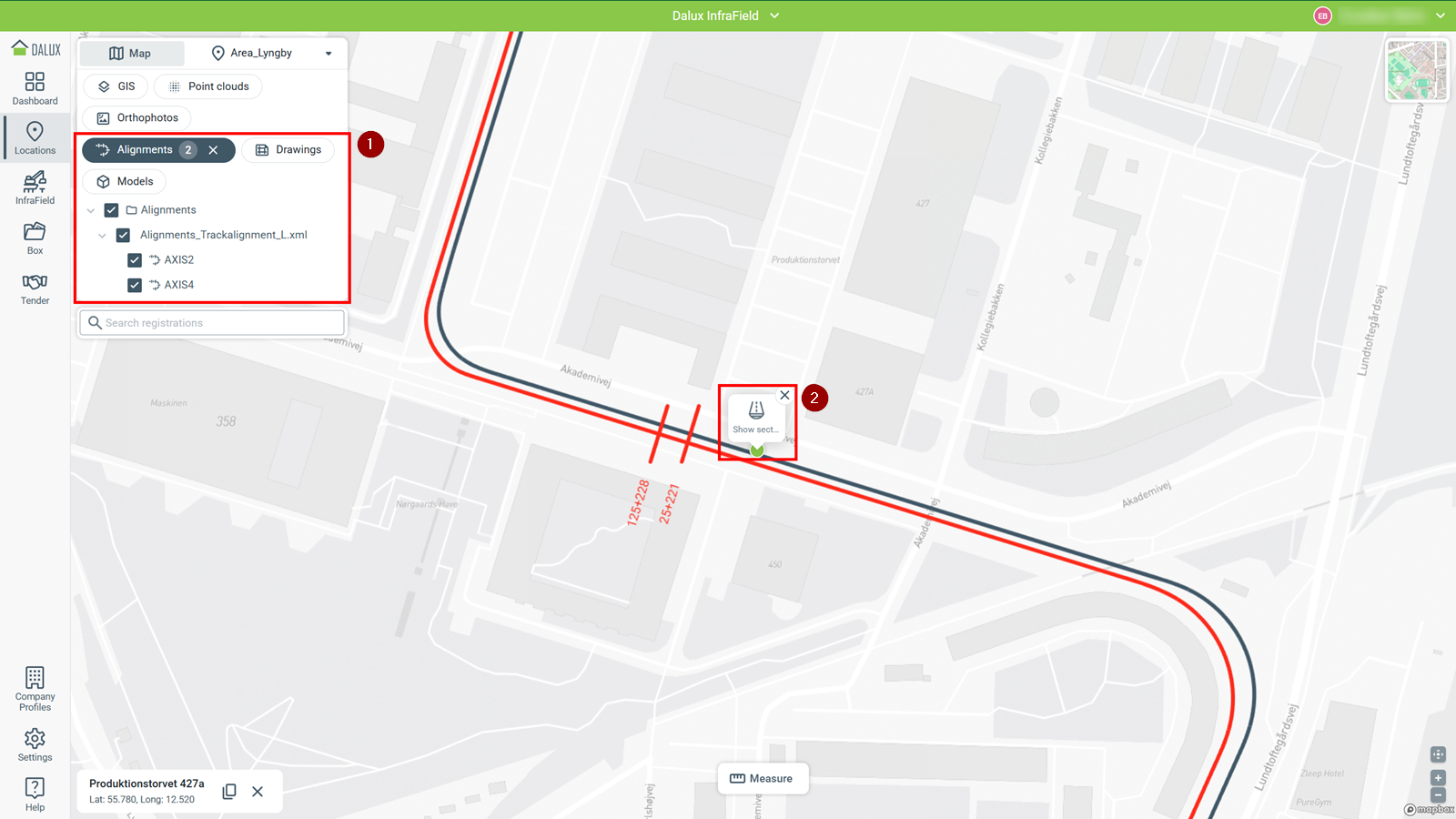

Minden nyomvonalfájl egy vagy több nyomvonalat (1) tartalmaz, amelyek vörös vonalakként jelennek meg a térképen. Ha az egérmutatót egy nyomvonal fölé viszi, az elszürkül, és pont kiválasztása után rákattinthat a Szelvény megjelenítése (2) gombra a szelvény nézet megnyitásához.

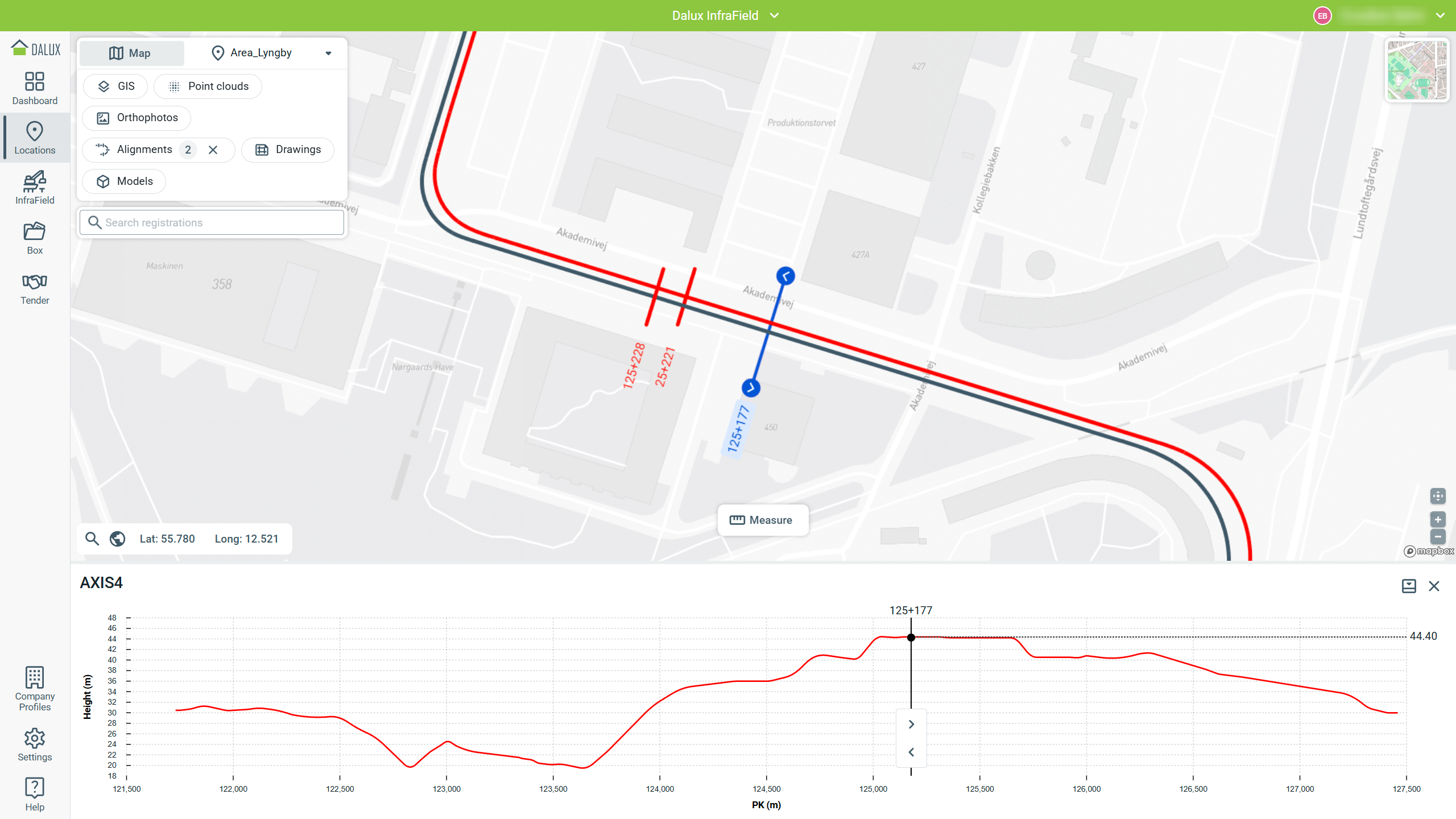

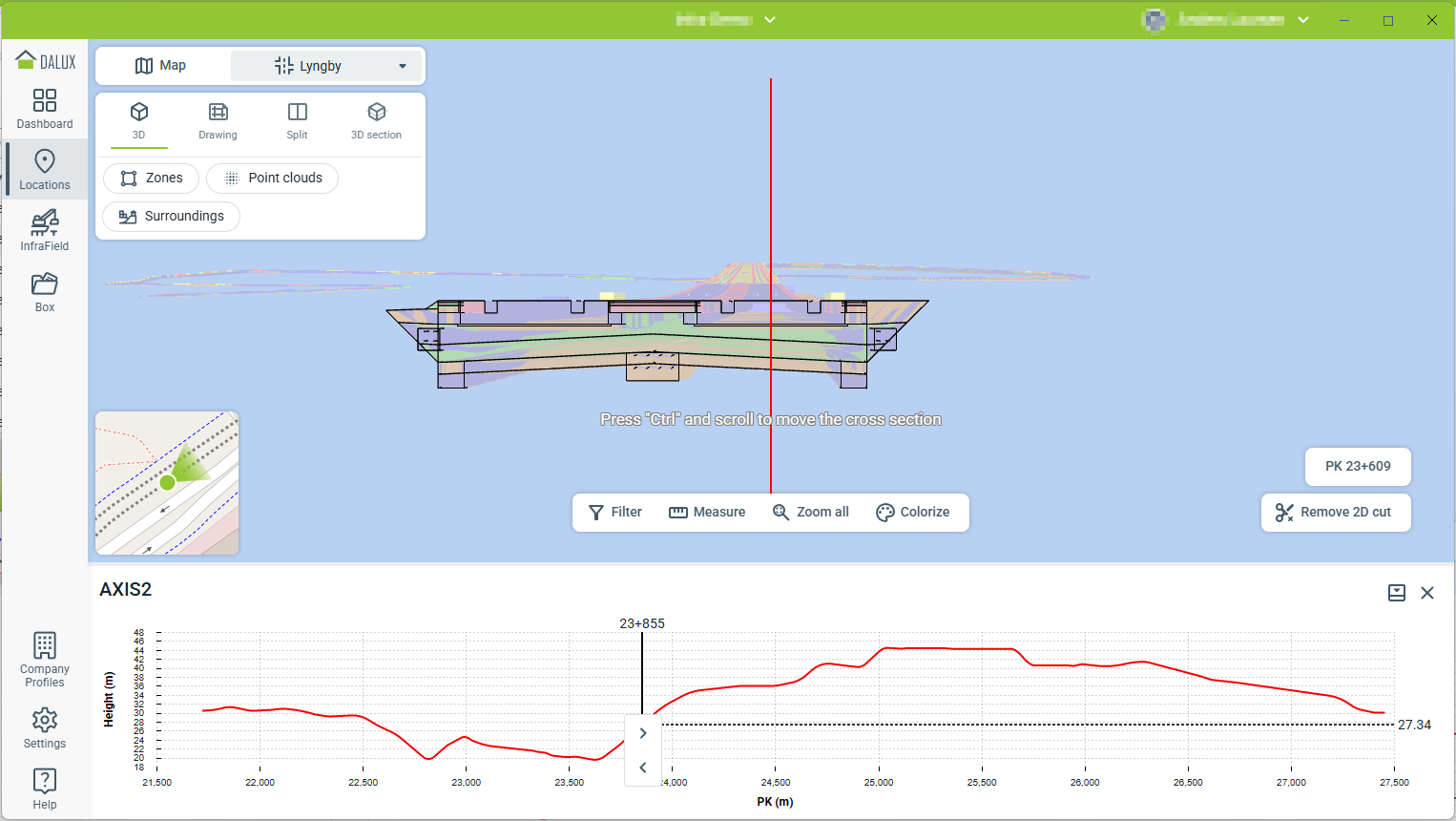

A térkép alatti grafikon információt nyújt a nyomvonal mentén végzett magasságmérésekről.

A grafikon megjelenítési területét a szürke elválasztóvonal húzásával állíthatja be. Az egér görgőjével is nagyíthat vagy kicsinyíthet az x-tengelyen, miközben a grafikon fölé viszi az egérmutatót.

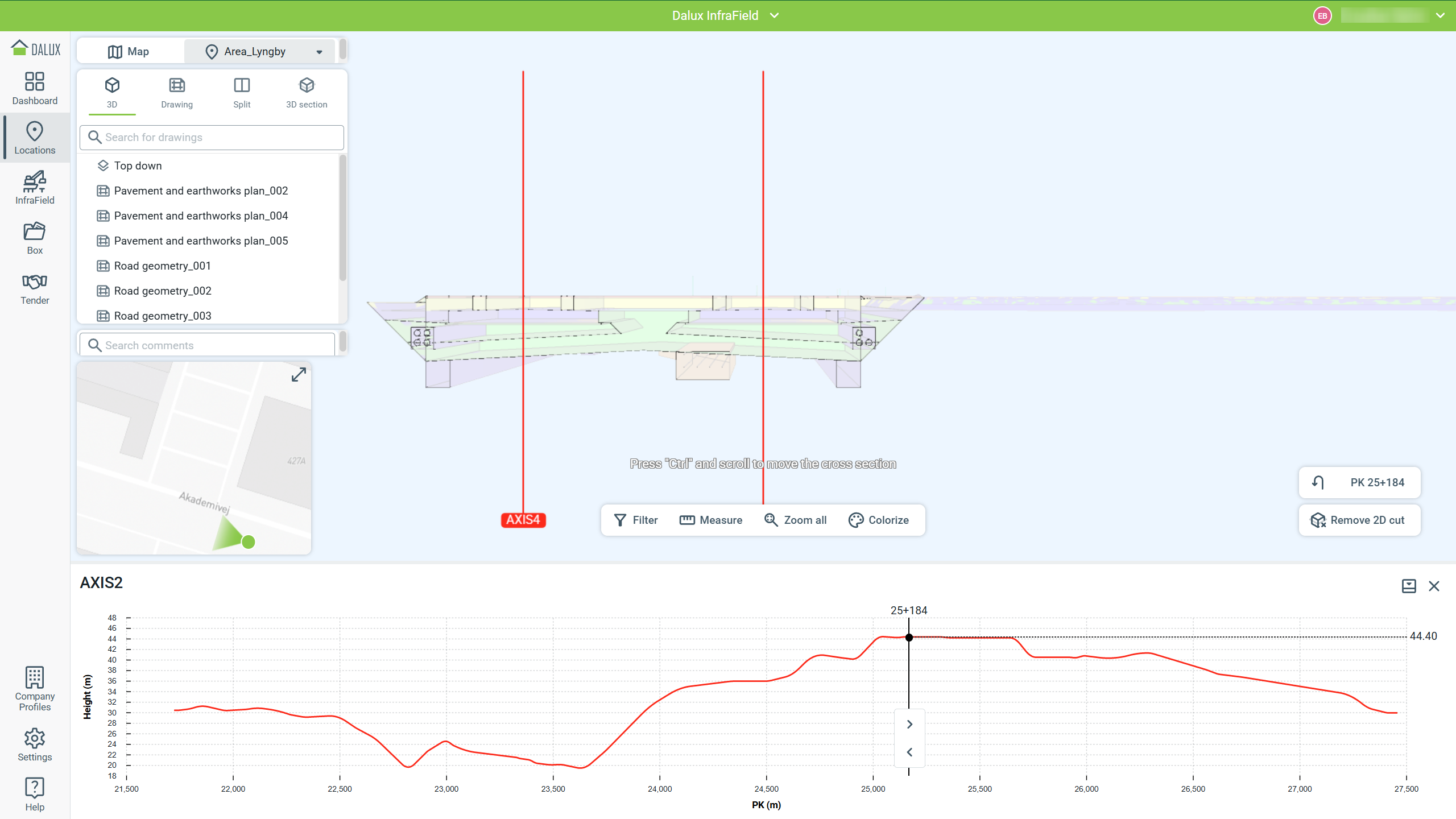

Kattintson a térképen vagy a grafikonon található előre vagy hátra nyilakra, hogy a 3D megjelenítőben az adott terület keresztmetszetére ugorjon.

Haladjon a nyomvonal mentén a Ctrl + egérgörgő használatával vagy az állomáslépések (PK) jobb oldali megadásával.

A térképes nézethez való visszatéréshez kattintson a Térkép gombra

Zónák

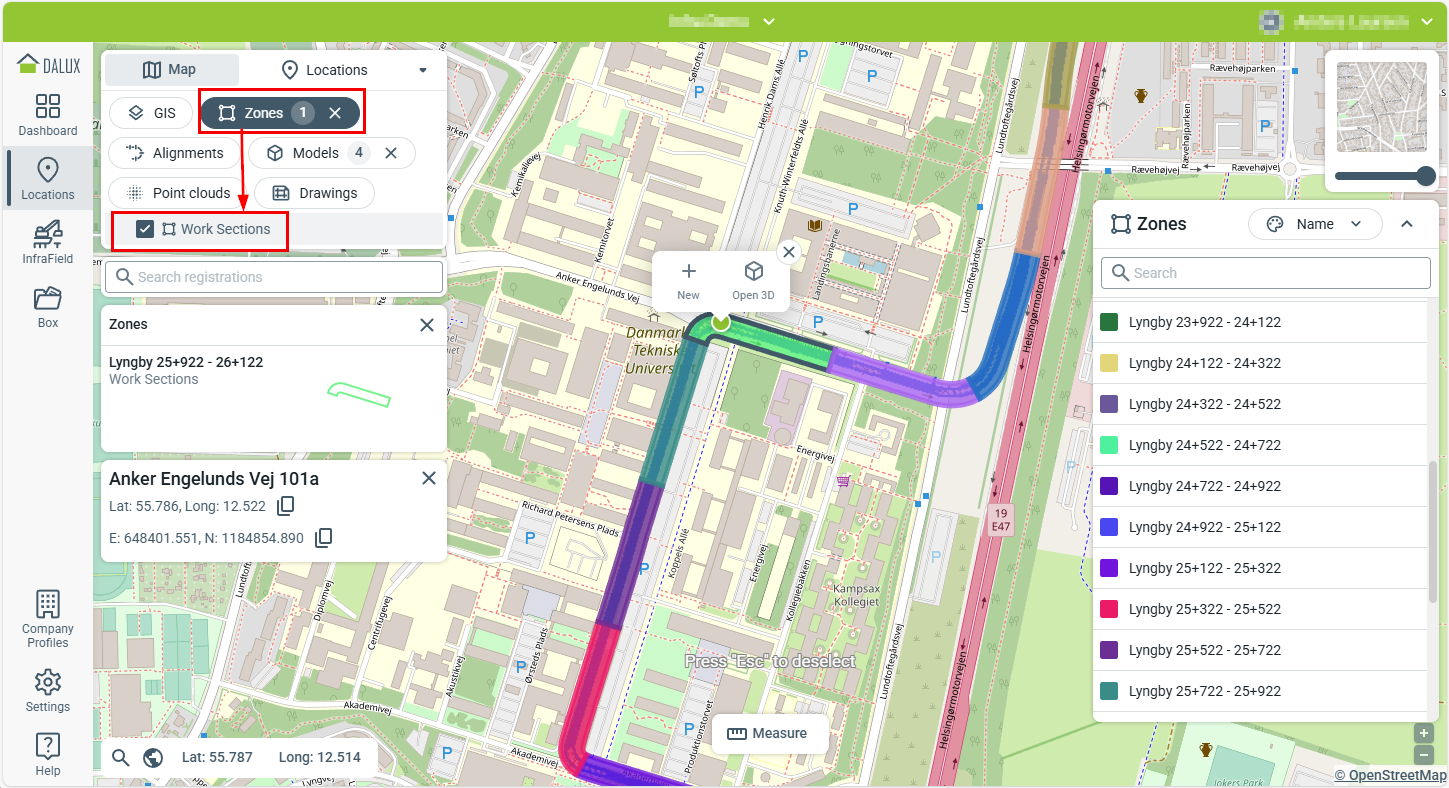

Egy vagy több zónaréteg kiválasztásához lépjen a Zónák szűrőhöz.

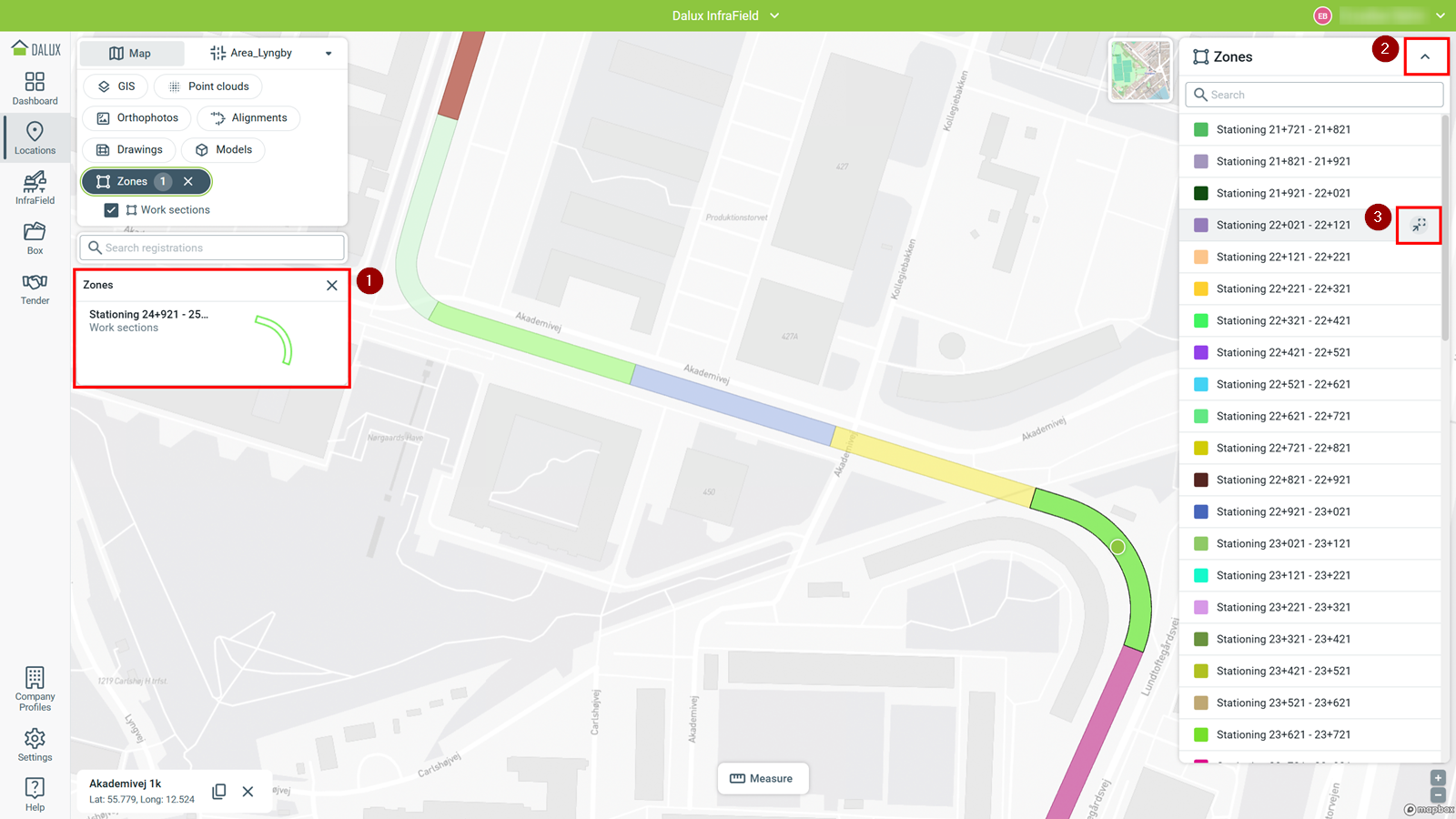

A zónához csatolt információk és regisztrációk, például feladatok és ellenőrzőlisták megtekintéséhez kattintson a zónára a térképen vagy a lista nézetben. Ezután válassza ki a bal oldali bélyegképet (1) a megnyitáshoz.

Rejtsd el a jelmagyarázatot ezzel: (2) ha ez zavarja a nézetet, vagy használd a (3) lehetőséget a lista nézetben egy zóna nagyításához.

Rajzok

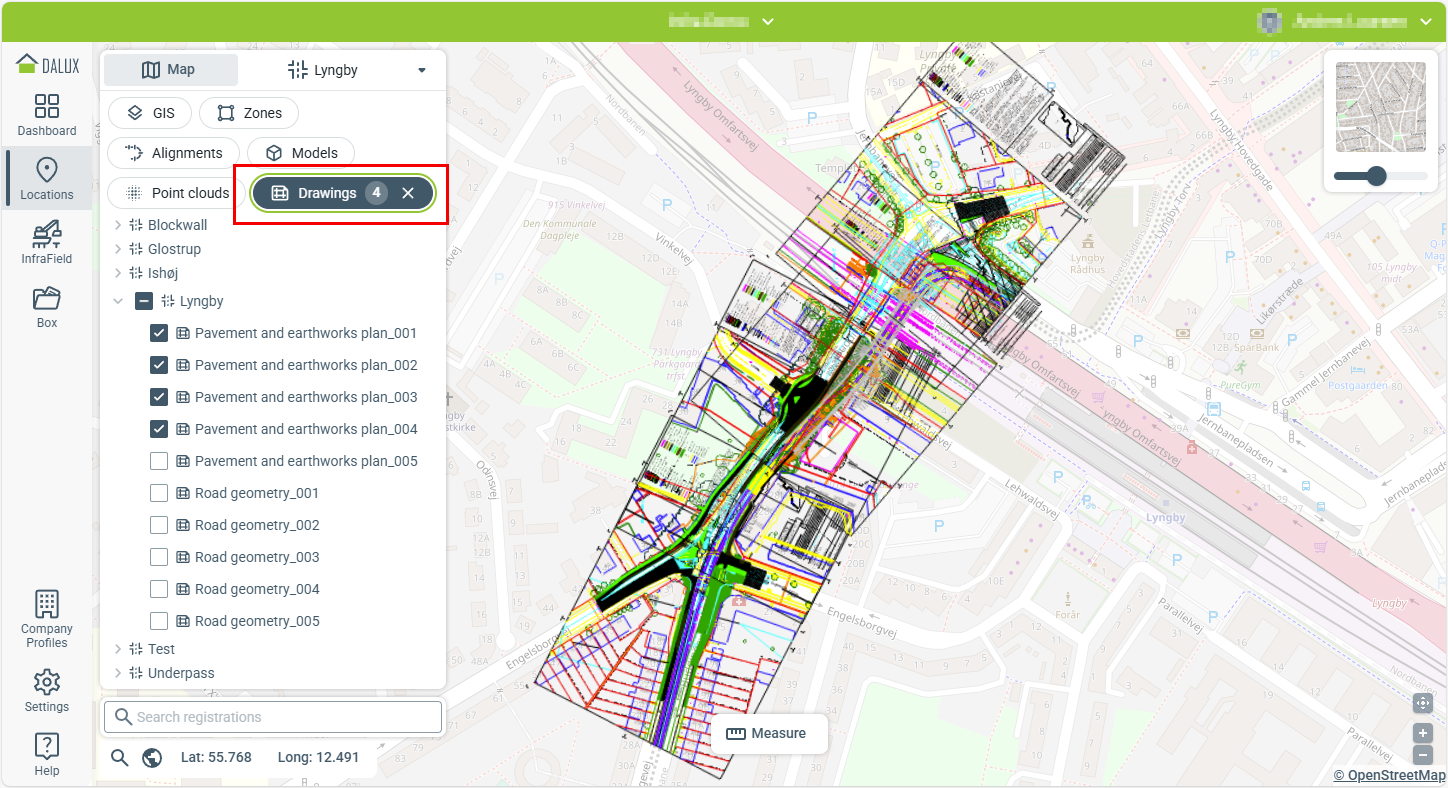

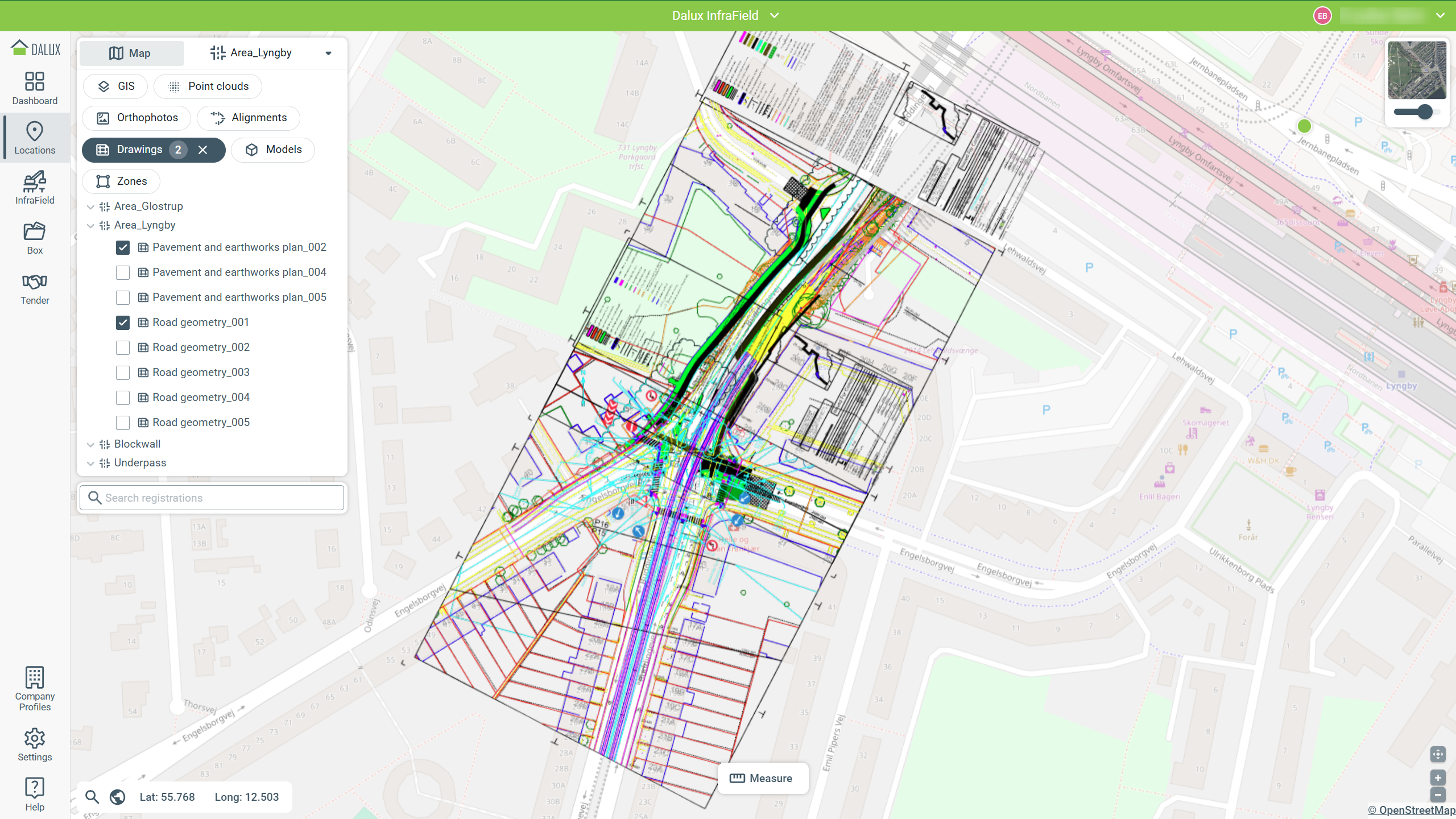

A területek térképre vetített rajzai megjeleníthetők a térkép tetején. Több terület több rajzát is kiválaszthatja, és a térképes nézet a kiválasztott összes rajz kiterjedéséhez igazodik. A példa a standard (színes) térkép kontextusában, beállított átlátszósággal mutatja ezt.

Ortofotók

Az ortofotók önállóan vagy más adatok mellett is megjeleníthetők a Helyszíneken.

Egy kiválasztott fényképet összehasonlíthat az ugyanabból a területből származó többi fényképpel.

OrtofotókOrtofotó kiválasztásaKattintson a térképen a fényképreNyissa meg a fényképet, majd kattintson a Összehasonlítás gombra az új nézetben.

3D formátumok

Ez a szakasz leírja, hogyan jeleníthetők meg és kezelhetők a Területek és Szerkezetek, pontfelhők és 3D térképkörnyezetek a Dalux InfraFieldben, lehetővé téve a modellek, a terep és a rajzok megjelenítését a térképen és 3D formátumban.

Területek és Szerkezetek

A Területek és Szerkezetek hasonló típusú adatokat tartalmazhatnak, például modelleket, terepet és rajzokat. Azonban a Daluxban másképp vannak felépítve és navigálhatók. A Szerkezeteket épülethez hasonló vagy rögzített elemekhez használják, míg a Területek lineáris infrastruktúra projektek szervezésére szolgálnak. A Területek tartalmazhatnak terepmodelleket, tervezési modelleket és leképezett rajzokat.

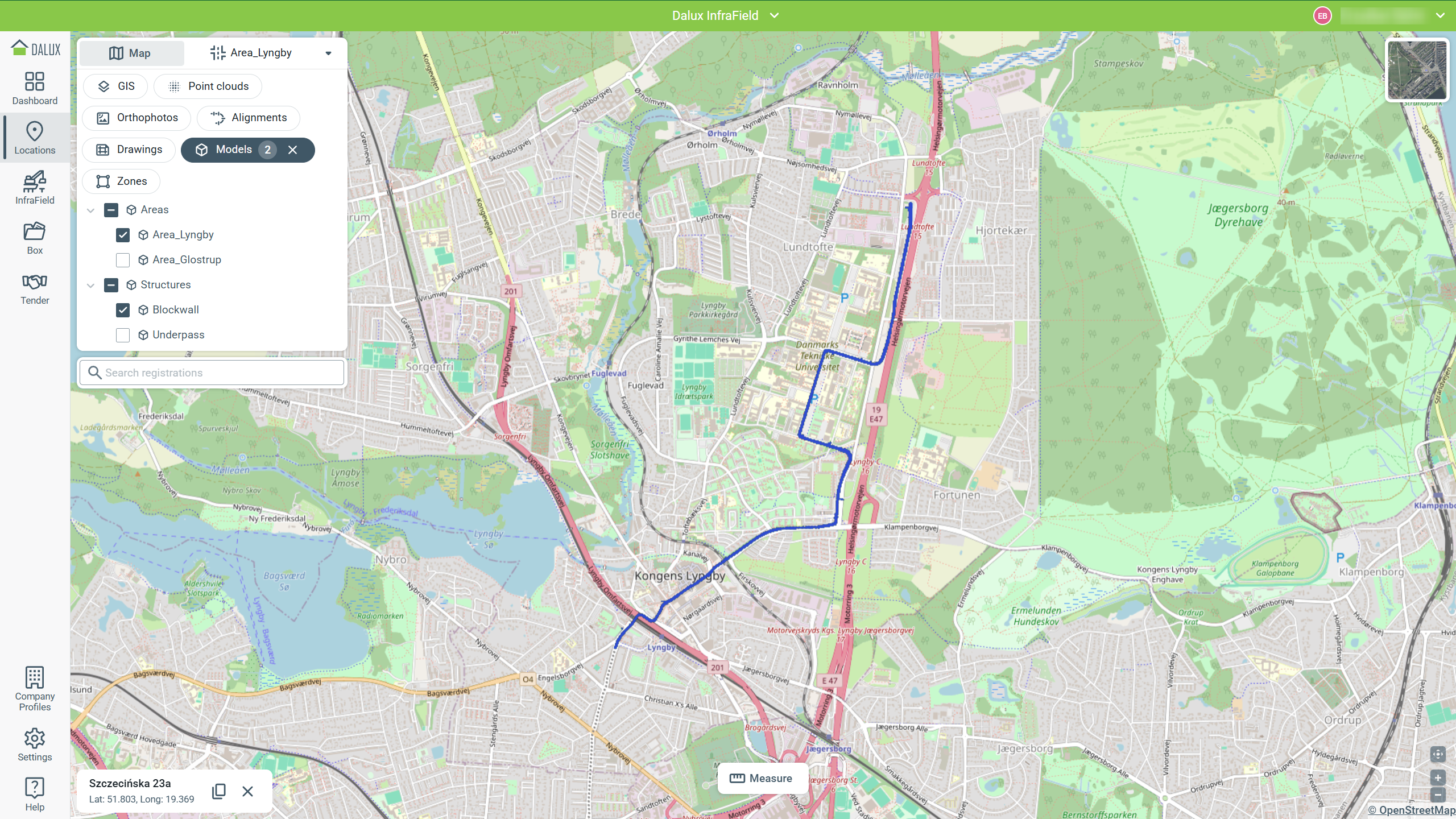

A Területek a térképes nézetben jelennek meg, ha legalább egy, koordinátákkal rendelkező BIM-fájl feltöltésre került, és a Térkép menüben navigálva megtekintheti őket 3D-ben.

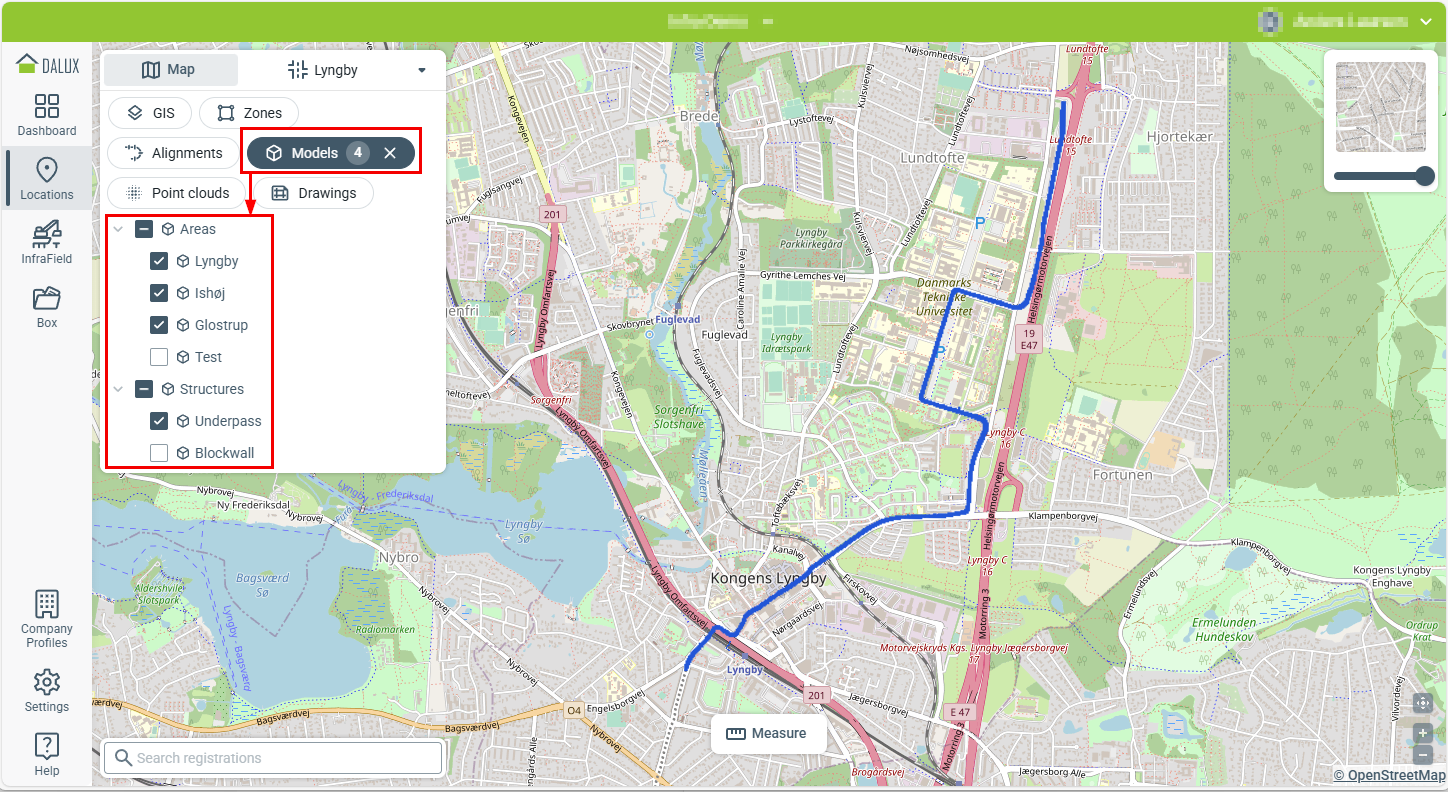

A modellek kék nyomként jelennek meg a térképen, és mindig a terület vagy szerkezet egyesített modelljeit mutatják.

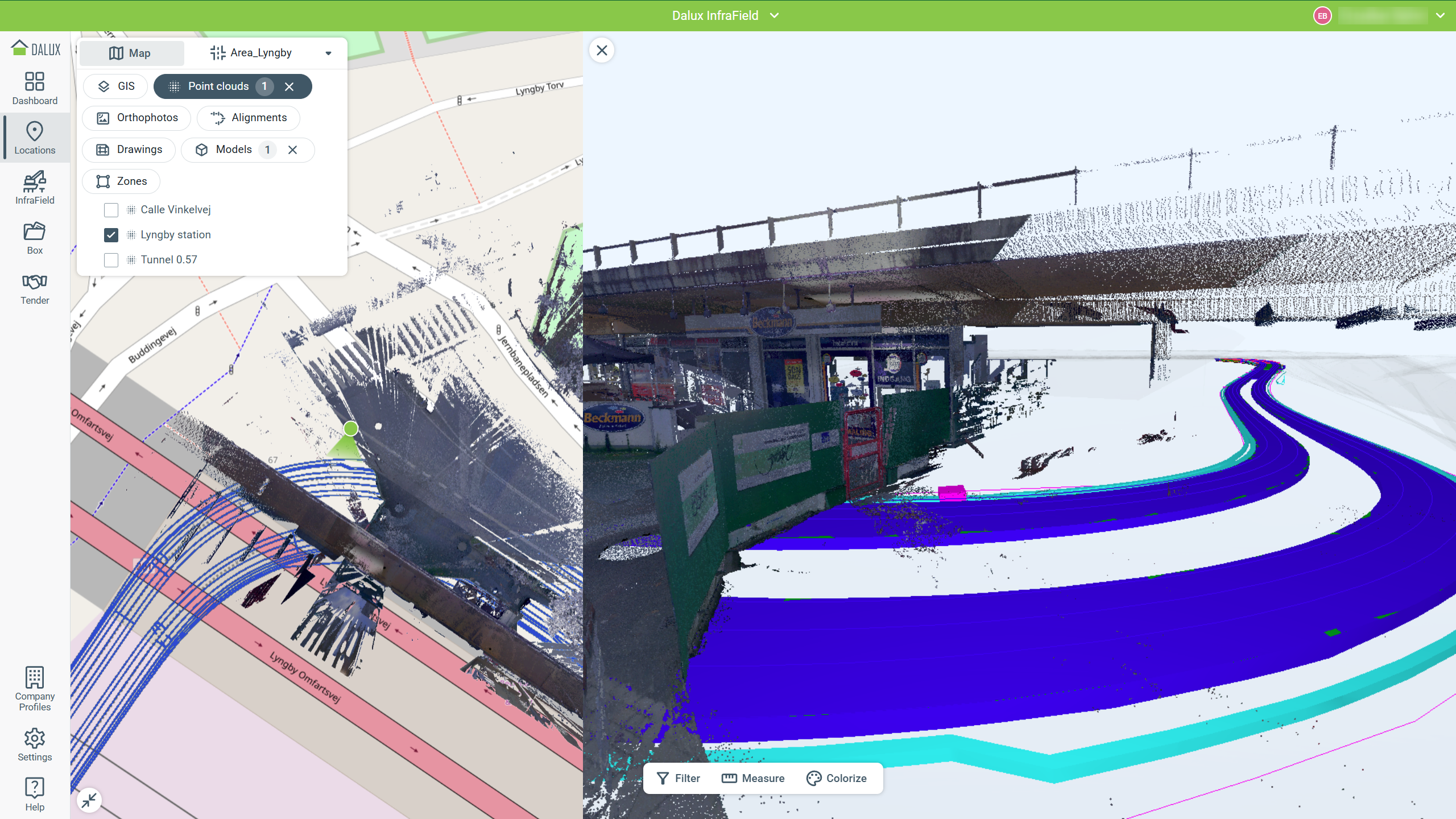

Pontfelhők

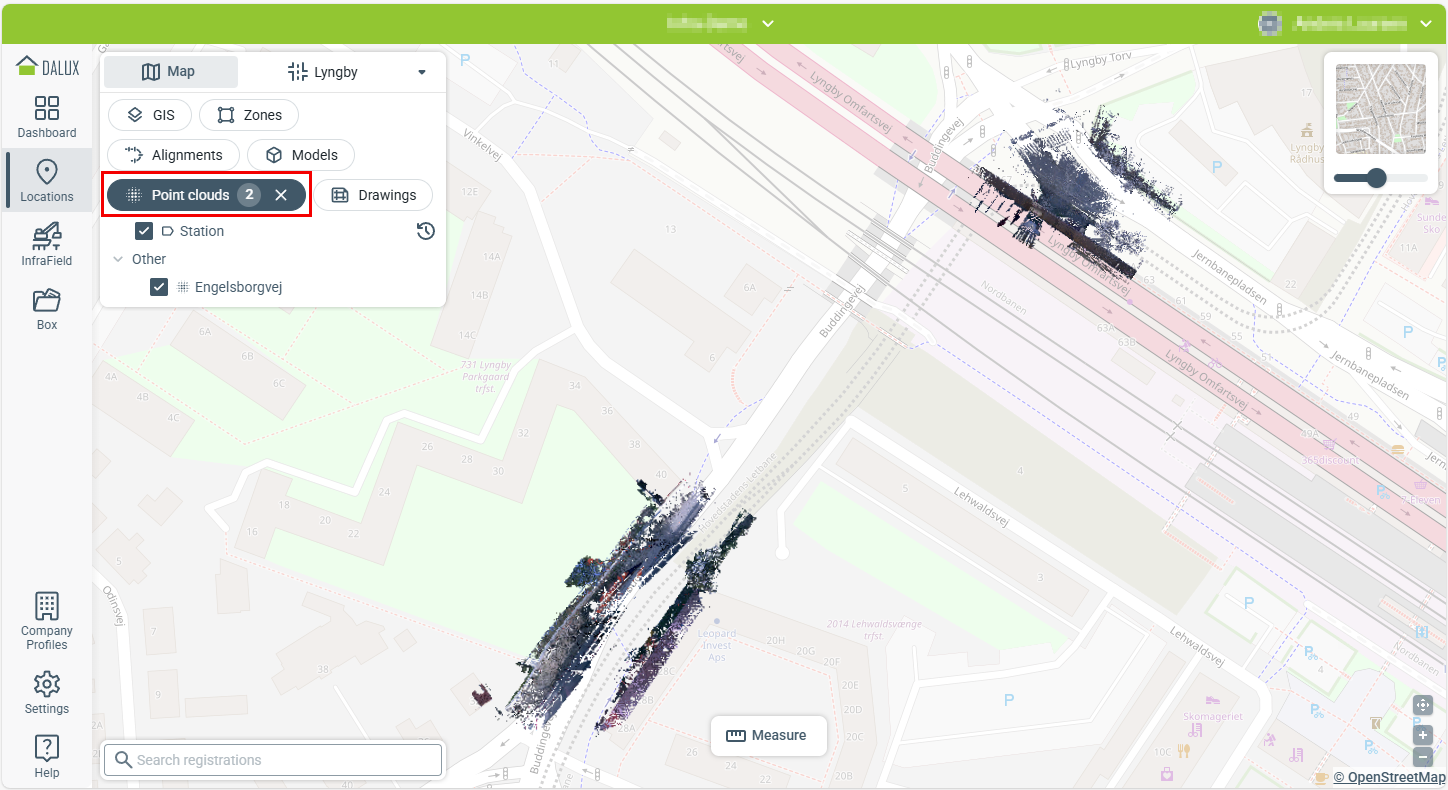

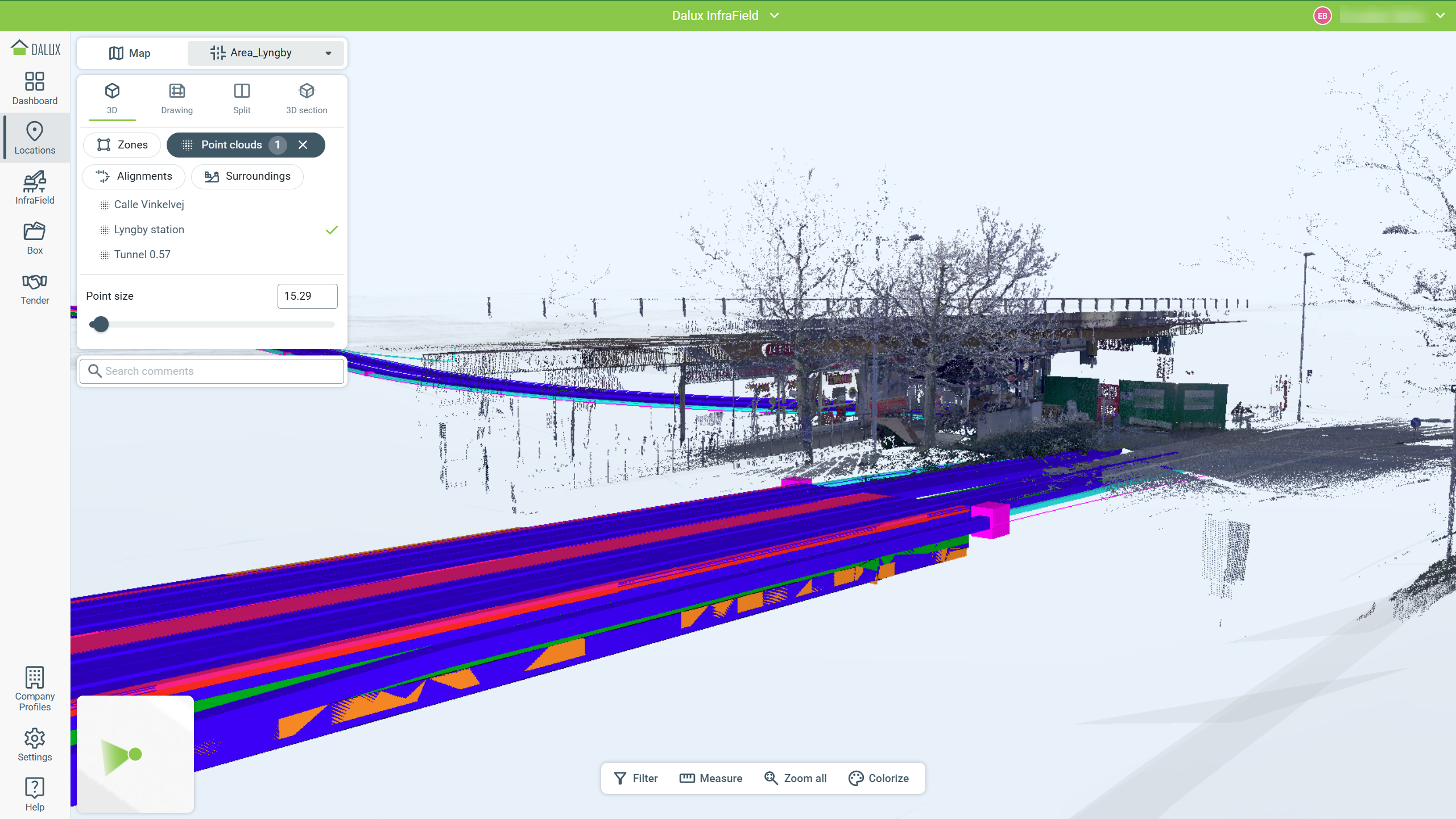

Pontfelhők adhatók a térképhez, ha a Pontfelhők szűrőben kiválasztja azokat. Kiválasztás után megjelennek a térképen.

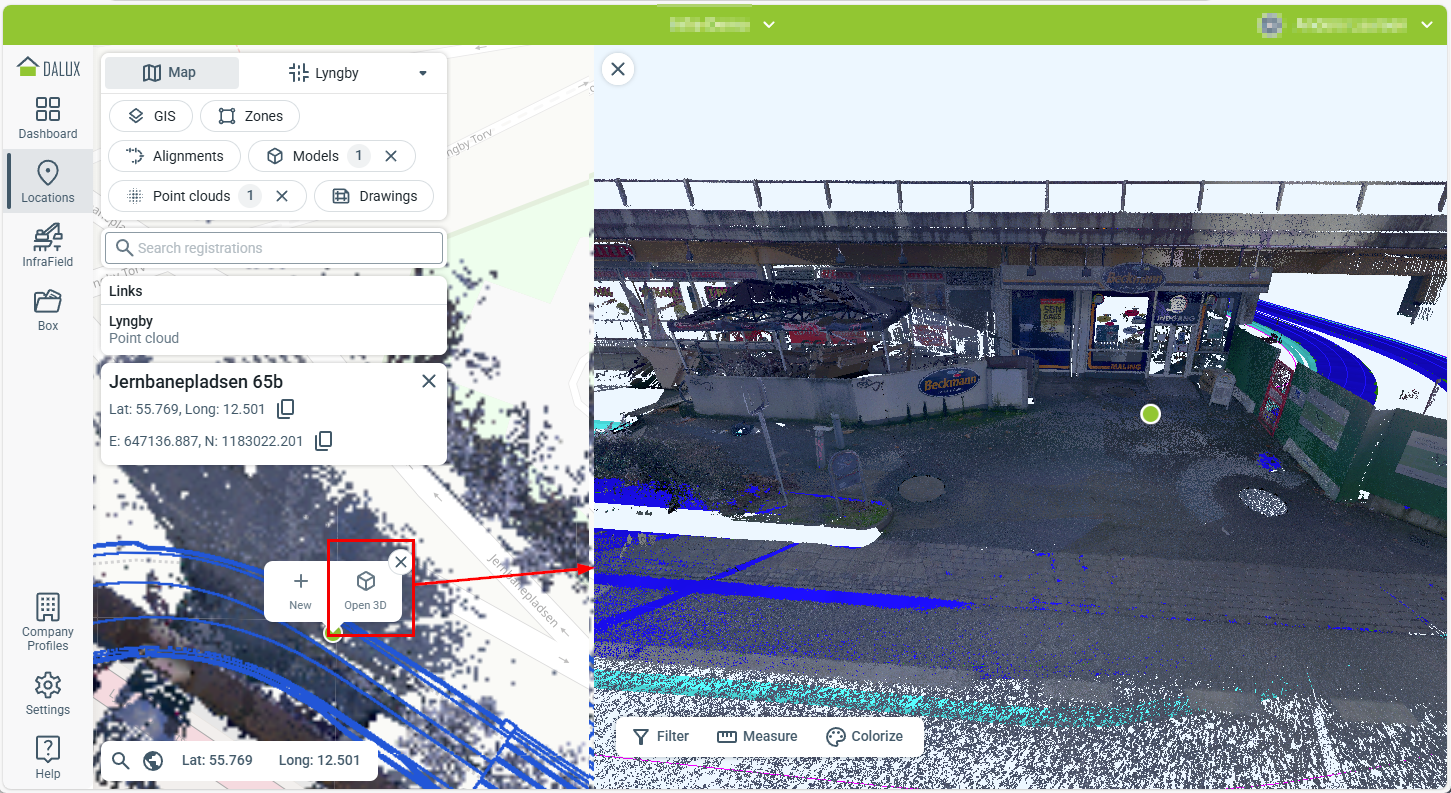

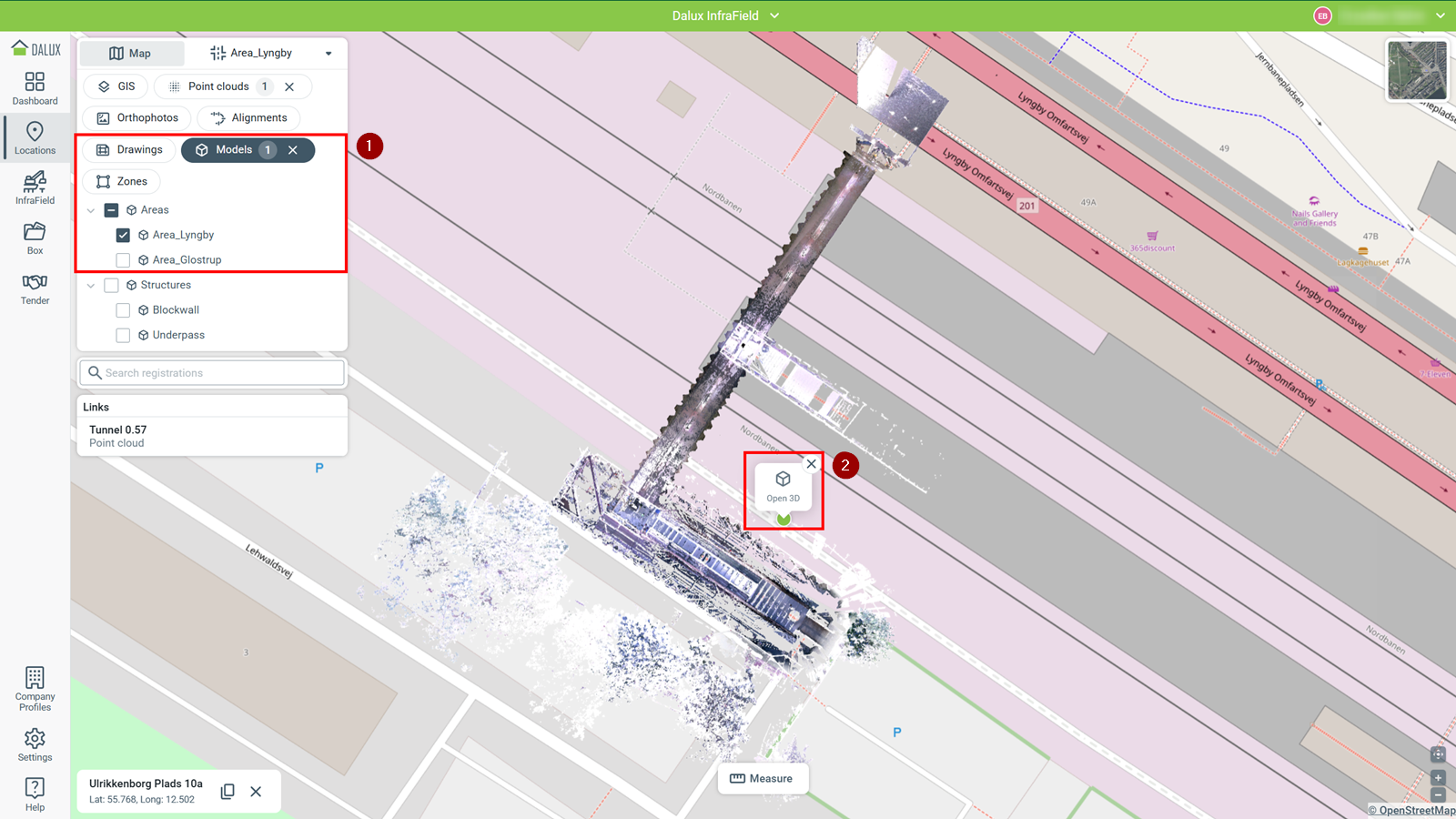

Ha a Modellek (1) is aktiválva vannak, a pontfelhőben a térképre kattintva kiválaszthatja a 3D megnyitása (2) lehetőséget. Ez megnyitja a pontfelhőt osztott nézetben a modellel együtt. Ehhez az opcióhoz legalább egy modellt ki kell választania.

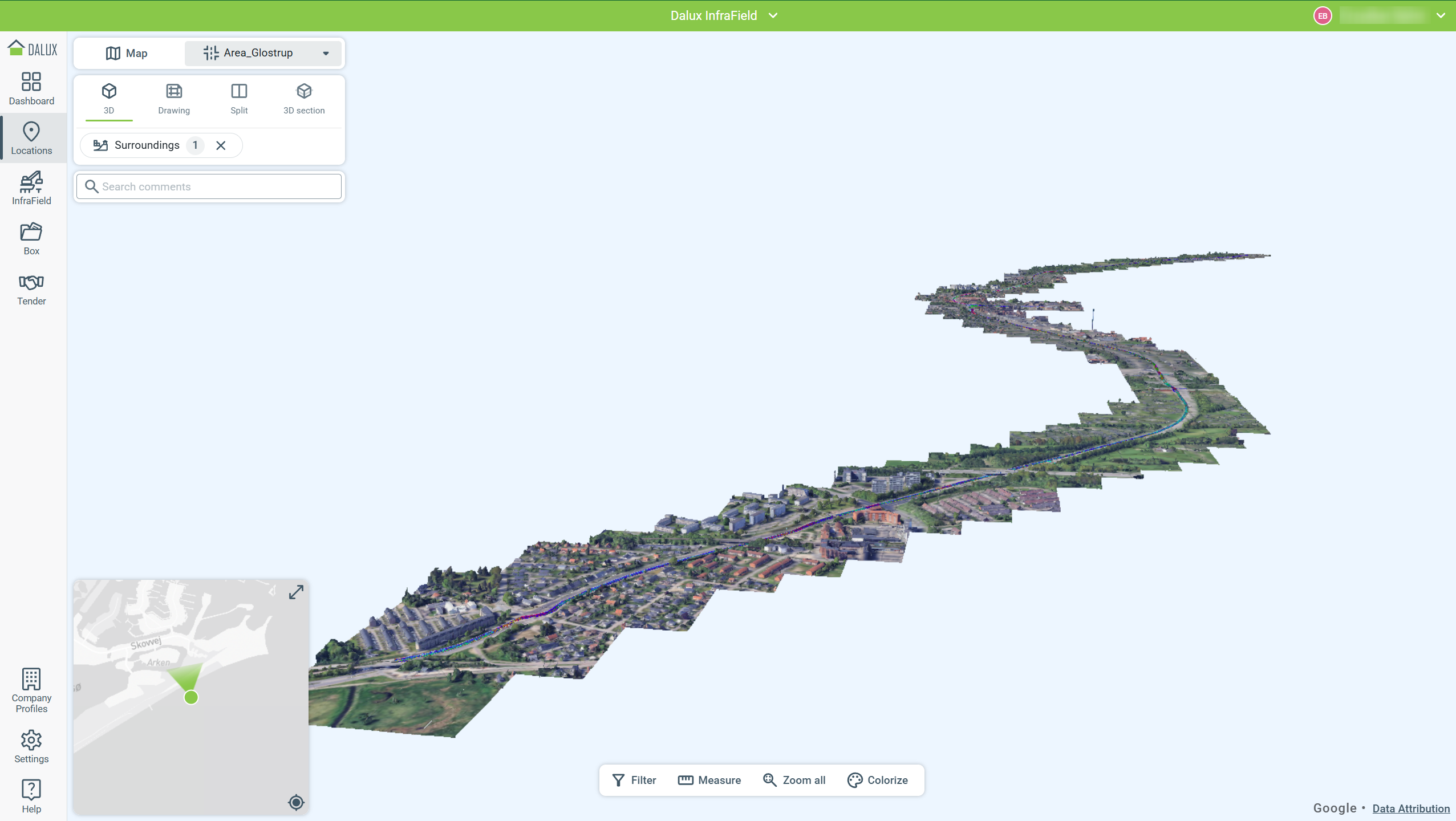

3D térképkörnyezet

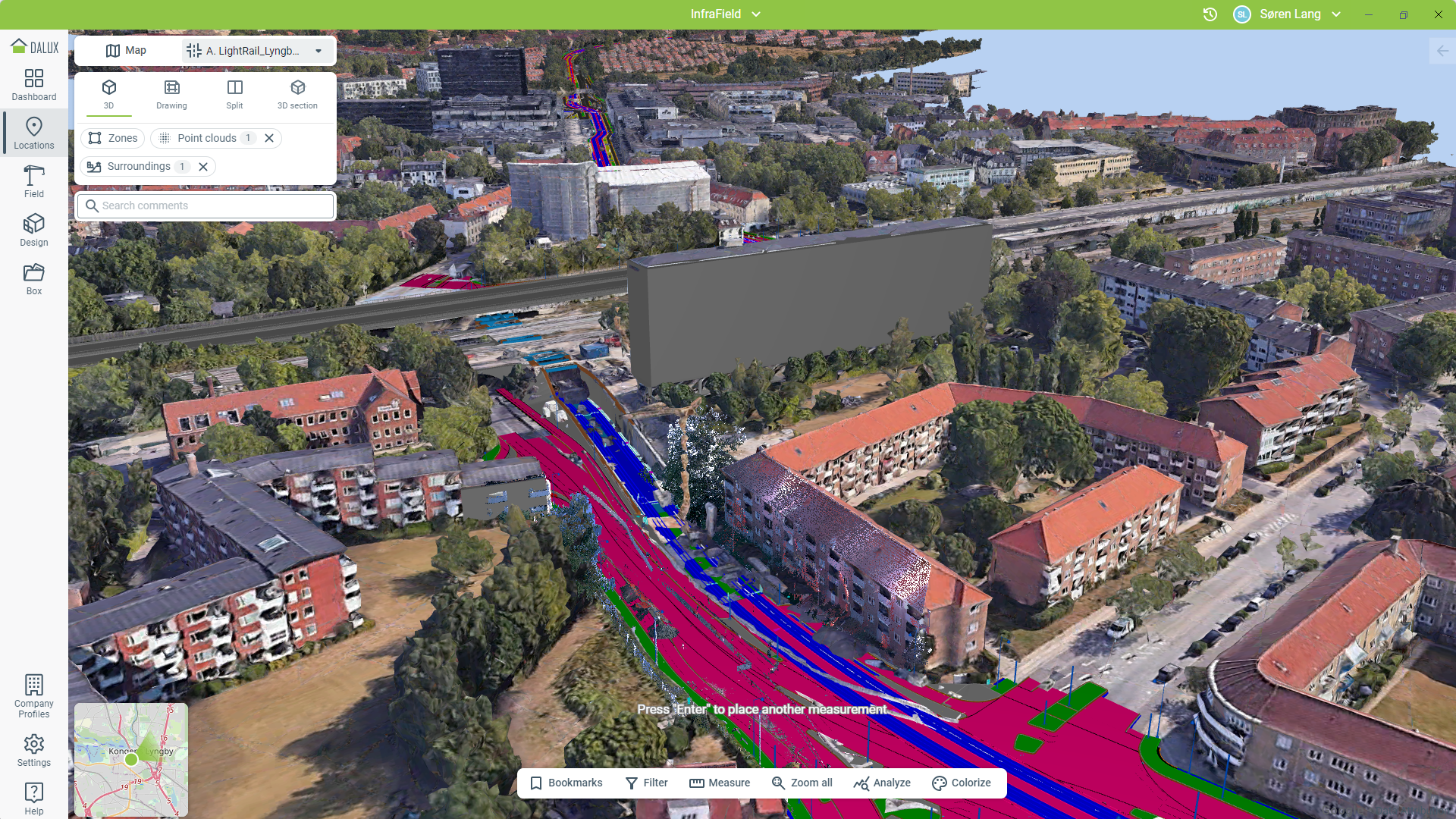

Tekintse meg InfraField Pro projektjeit a valós világ kontextusában 3D-ben a 3D térkép funkcióval, amely a Környék menüben található.

Kombinálja a zónákat, pontfelhőket, modelleket és 3D térképeket a projekt valósághű ábrázolásához. A 3D térkép 3D geometriaként töltődik be. Mérőeszközöket használhat a modell és a 3D térkép közötti mérések elvégzéséhez.
