Közműsérülések csökkentése GIS-szel

A kivitelezés során gyakran előfordulnak közműsérülések, mert a naprakész közműinformációk nem jutnak el a helyszíni csapatokhoz.

A Dalux InfraField ezeket az információkat egyetlen, mobilról elérhető platformra hozza, valós idejű áttekinthetőséget biztosítva és javítva a helyszíni biztonságot, koordinációt és hatékonyságot.

A kihívás

A közműsérülések, például a föld alatti gáz-, víz- vagy elektromos vezetékek véletlen eltalálása azért fordulhat elő, mert a kulcsfontosságú közműinformációk gyakran 2D rajzokban, PDF-ekben és irodai GIS rendszerekben szóródnak szét. A Field csapatoknak előfordulhat, hogy nincs valós idejű hozzáférésük ezekhez az információkhoz, és néha elavult „as built” vagy külön „permit to dig” folyamatokra kell támaszkodniuk.

Ez ismétlődő sérülésekhez, projektkésedelmekhez és biztonsági problémákhoz vezethet.

Hogyan oldja meg ezt a Dalux InfraField

A Dalux InfraField segítségével a kivitelező csapatok mobil eszközzel közvetlenül a Field-ben érhetik el a GIS-adatokat, így könnyebb több forrásból származó közműinformációkat gyűjteni és strukturált GIS-rétegekké rendezni.

Beállíthat egy közös koordináta-rendszert az összes adathalmaz pontos igazításához, és a mobil hozzáférés lehetővé teszi, hogy a helyszíni csapatok rétegeket szűrjenek, kiválasszák a közműveket, és valós időben megtekinthessék a fontos részleteket, például a mélységet, az anyagot és a tulajdonost.

A GIS-rétegek digitális feladatokhoz is csatlakoztathatók, például a „permit to dig” munkafolyamatokhoz, ami segít automatizálni és javítani az adatrögzítést a projektmunka során. Ez a módszer a hagyományos, irodai fájlokat mobilbarát, digitális közműtérképpé alakítja, amelyet a helyszínen mindenki használhat.

Az eredmény

• Csökkentse a közműsérüléseket és javítsa a biztonságot élő, ellenőrzött föld alatti adatokhoz való hozzáféréssel, biztosítva, hogy mindenki ugyanazt az információt használja, és támogatva a nulla sérüléses környezetet
• Gyorsítsa fel a "permit to dig" jóváhagyásokat automatizált, geocímkézett munkafolyamatokkal a pontosabb Field-adatokhoz
• Javítsa a koordinációt valós idejű frissítésekkel, így a felmérők és a helyszíni csapatok végig összehangoltak maradnak a projekt során

GIS integrálása az InfraFieldbe

A Dalux InfraField segít a statikus irodai GIS-adatokat olyan helyszíni eszközzé alakítani, amely a projekt minden résztvevője számára szinkronizált.

Annak érdekében, hogy az adatok könnyebben használhatók legyenek a Field-ben, hasznos a GIS-információk összegyűjtése különböző forrásokból, például közműszolgáltatóktól, régebbi felmérésekből és új GIS-rendszerekből, mind egy helyen a projekten belül.

Ha az adatrétegek tiszta és logikus módon vannak rendezve, a nyers térképadat egyszerű, felhasználóbarát digitális térképpé alakul. Ez lehetővé teszi, hogy a Field csapatok gyorsan megkeressék a föld alatti kockázatokat, kezeljék az egyes közműveket, és mobilkészülékeiken felülvizsgálják a kapcsolódó információkat anélkül, hogy fejlett GIS-ismeretekre lenne szükségük.

Ez a megközelítés azt is biztosítja, hogy a régi csövek, optikai kábelek és nagyfeszültségű vezetékek, amelyek hiányozhatnak az új Design BIM modellekből, térképrétegként legyenek megjelenítve.

A GIS-adatokat az InfraFieldben különálló fájlokként importálják, és ajánlott először feltölteni az adatokat a Dalux Boxba, majd hozzárendelni őket a megfelelő helyszínekhez. A Box használata megkönnyíti a verziókezelést és a terjesztést.

Ezt a cikket elolvashatja, hogy megtudja, hogyan adhat hozzá GIS-fájlt a projektjéhez: Hogyan állítsa be a GIS-t és a LandXML-t

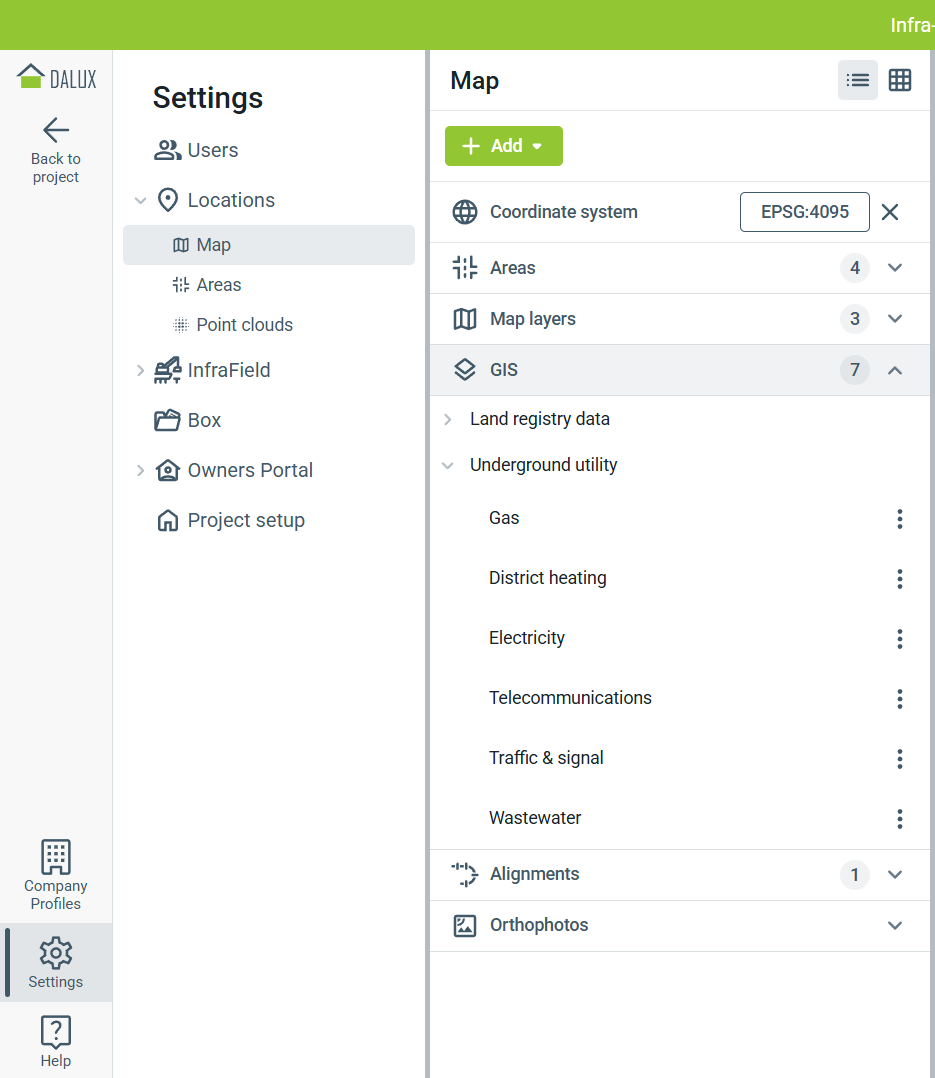

A GIS-adatok megkülönböztethető csoportokba szervezhetők, így a felhasználók könnyen szűrhetnek, és csak azokat az adatokat tekinthetik meg, amelyekre szükségük van.

A helyszíni csapatok könnyen megtalálhatják a szükséges információkat anélkül, hogy túl sok adat között kellene böngészniük.

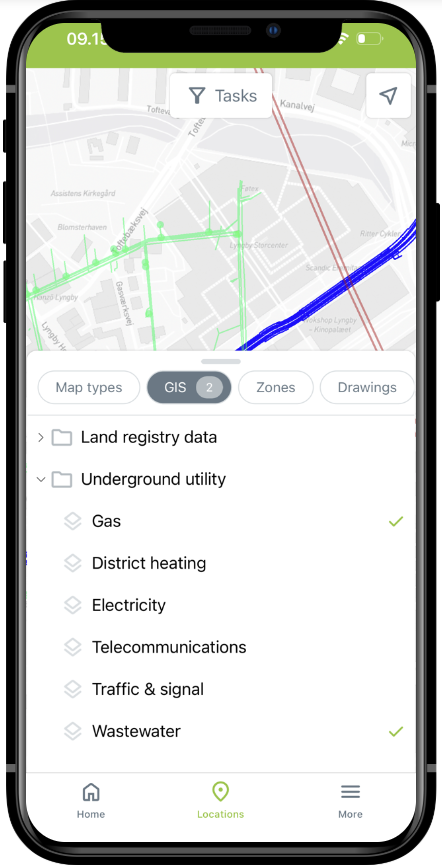

Ha egyszerre több réteg információit kell megtekintenie, egyszerre több réteget is bekapcsolhat.

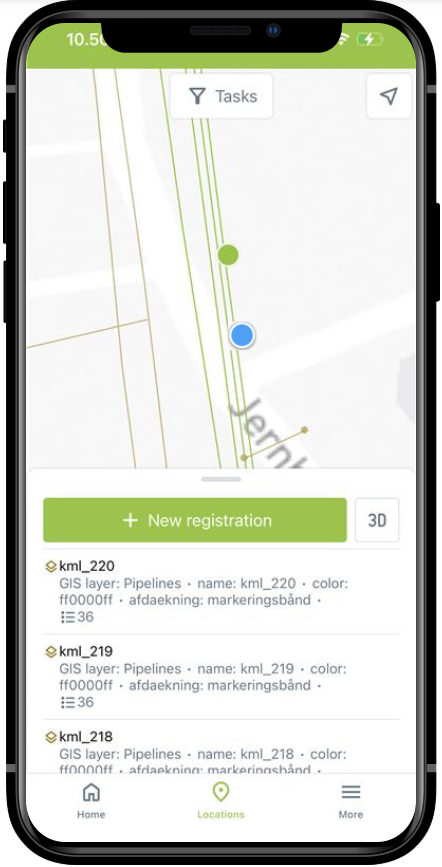

Ellentétben egy PDF-fel, ezek a rétegek lehetővé teszik a helyszíni csapatok számára, hogy közvetlenül interakcióba lépjenek a GIS-adatokkal, és a térképen azonnal megtekinthessék a további részleteket, mint az anyag, a mélység és a tulajdonos. A GIS az InfraFieldben közvetlenül integrálva van a térkép nézetbe, és megjeleníthető a modellekkel, zónákkal, nyomvonalakkal és rajzokkal együtt.

A projektadminisztrátorok eldönthetik, mely GIS-adatok jelenjenek meg alapértelmezés szerint, és testre szabhatják a GIS-stílust, hogy mindenkinek egységes nézetet biztosítsanak.

Ez világos, naprakész, interaktív adatokat biztosít a helyszíni csapatoknak a szükséges kontextusban.

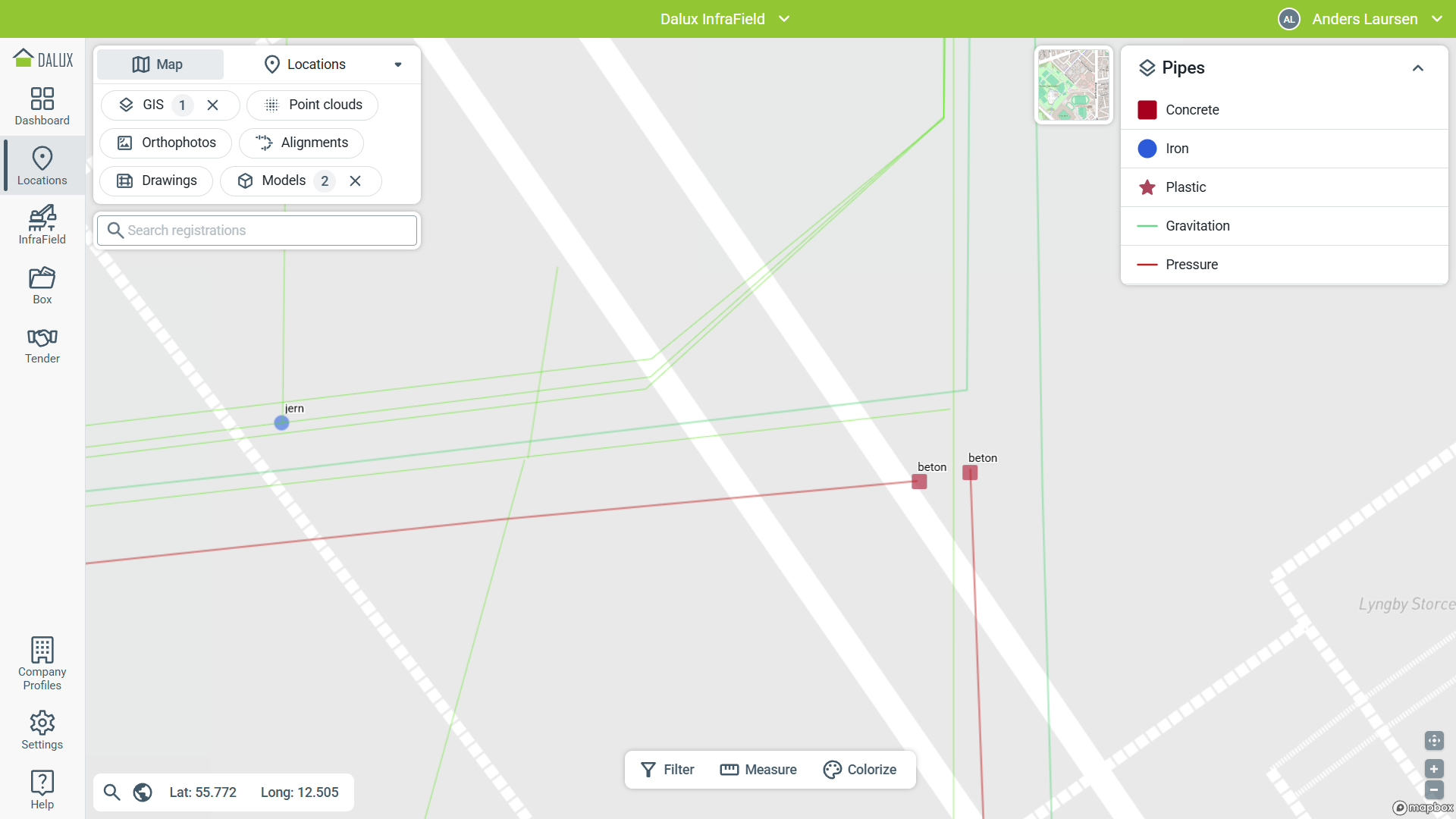

Ha a GIS-adatok egy nagy fájlban vannak, és nem tudja őket könnyen szétválasztani, a tartalom stílusának beállításával egyértelműen megkülönböztetheti az egyes elemeket.

Olvassa el ezt a részt, hogy megtudja, hogyan formázza a GIS-adatokat: Hogyan állítsa be a GIS-t és a LandXML-t.

GIS-adatok összekapcsolása regisztrációkkal

Ha a GIS-adatokat közvetlenül összekapcsoljuk a Dalux feladataival, a releváns információk automatikusan kitöltődhetnek, kiküszöbölve a manuális bevitel hibáit és jelentősen felgyorsítva a feladatok létrehozását.

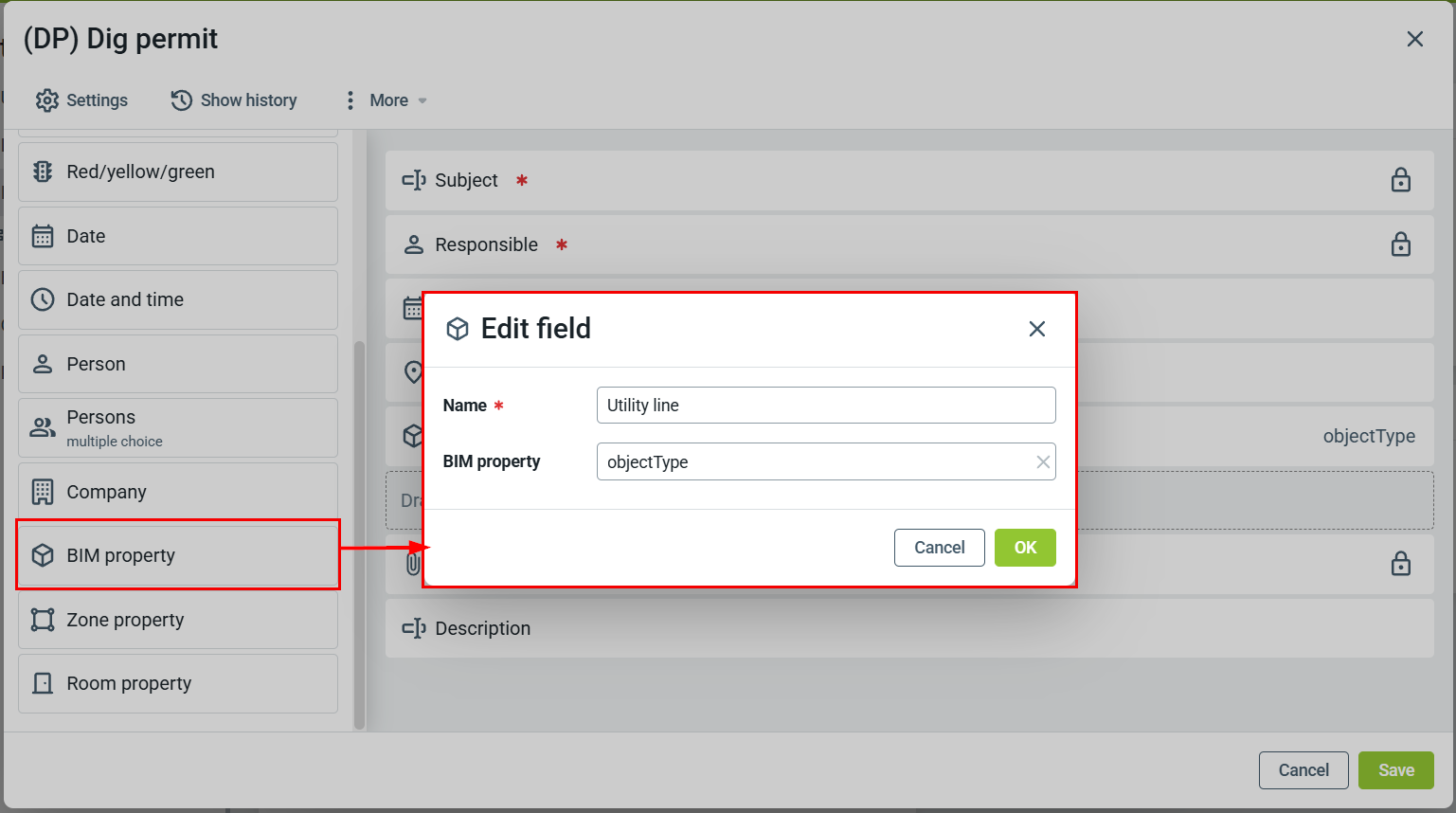

Dalux-adminisztrátorként konfigurálhat egy konkrét BIM-adatmezőt, amely a GIS-rétegből nyeri az adatokat.

Olvassa el ezt a cikket, hogy megtudja, hogyan adhat a projekthez feladatsablont: Feladatok beállítása.

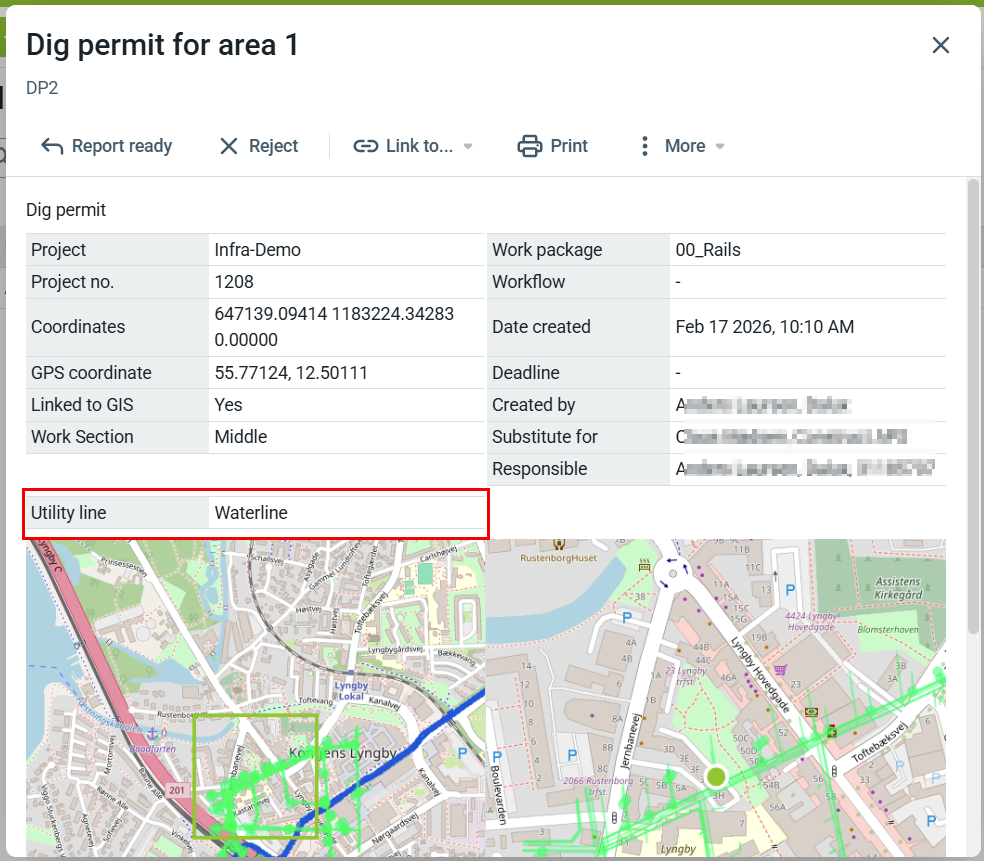

Amikor egy felhasználó létrehoz egy feladatot és kiválaszt egy GIS-réteget a Daluxban, a kapcsolódó információk automatikusan kitöltődnek a megfelelő mezőkbe, segítve a manuális bevitel minimalizálását.

A statikus térképektől a használható helyszíni adatokig

A Dalux InfraField a statikus irodai GIS-adatokat interaktív, helyszíni eszközzé alakítja, amely összekapcsolja a közműinformációkat a feladatokkal, jóváhagyásokkal és a napi műveletekkel.

• Megbízható veszélykezelés: a GIS-rétegek következetes, naprakész közműinformációkat adnak a Field csapatoknak, csökkentve a közműsérüléseket és javítva a biztonságot
• Javított koordináció: A mobil hozzáférés és a valós idejű frissítések a felmérők, a brigádok és a helyszíni csapatok összehangoltságát biztosítják a projekt során
• Gyorsabb, átlátható jóváhagyások: A permit to dig munkafolyamatok geocímkézettek és integráltak a GIS-adatokkal, csökkentve a manuális hibákat és felgyorsítva a Field jóváhagyásokat
