Földmunkatervezés és vágás- és töltéskezelés

A földmunkatervezés a vasút- és útprojektekben gyakran elavult terepmodelleket és e-mailben vagy mappákban megosztott, manuális frissítéseket használ. Mivel a helyszíni körülmények gyorsan változnak, ez eltéréseket okozhat a Design-tervek és a valós körülmények között, ami pontatlan mennyiségkalkulációkhoz és projektkésésekhez vezethet.

A Dalux InfraField lehetővé teszi a felmérési modellek folyamatos frissítését, így a csapatok összehasonlíthatják a jelenlegi terepet a tervezett felületekkel egy megosztott platformon. Ez pontos és átlátható földmunkatervezést biztosít.

A kihívás

Hagyományos projektekben a földmunkamennyiségek több, különálló adatforrásból származnak:

• Design-modellek és nyomvonalfájlok
• Időszakos felmérési terepmodellek
• PDF szelvények és profilok
• Excel-alapú térfogatösszegzések

Ezeket az információkat gyakran e-mailben, megosztott mappákban és nyomtatott rajzokon osztják meg, a frissítéseket pedig manuálisan végzik. Ennek következtében a csapatok elavult terepadatokat használhatnak, korlátozott rálátásuk lehet a módosításokra, következetlen mennyiségbecslésekre támaszkodhatnak, és a térfogati eltéréseket csak későn fedezhetik fel a folyamat során. Ez bizonytalansághoz vezethet a földmunkatervezésben és az erőforrás-elosztásban a kitermelés előrehaladtával.

Hogyan oldja meg ezt a Dalux InfraField

A Dalux InfraField központi rendszert kínál a terepmodellek és referenciafelületek tárolására és kezelésére.

A frissített felmérési adatok a projekt során a mennyiségek újraszámításának fő forrásaként szolgálnak.

Ez biztosítja a pontosabb vágás- és töltéskalkulációkat, a gyorsabb eltérésészlelést, valamint jobb tervezést a gépek, szállítás és anyagfelhasználás számára.

A tervezőcsapatok azzal kezdik, hogy importálják az alapvető adatkészleteket a mennyiségkalkulációkhoz:

• Meglévő terepmodell
• Design- és kialakítási felületek
• Nyomvonalak

Minden adatkészlet egy koordinált környezetben tárolódik, csökkentve az elkülönített fájlrendszerek szükségességét, és biztosítva, hogy a kalkulációk következetes, jóváhagyott adatokat használjanak.

Az eredmény

A Dalux InfraField segítségével a következőket kapja:

• A centralizált terepmodellek és tervezési adatok segítik az infrastruktúra-projektek átállását az alkalmi, dokumentumalapú tervezésről a folyamatos digitális kezelésre.
• A pontosság javul, és a tervezés megbízhatósága nő a kitermelés és a földmunkatevékenységek esetén.
• A váratlan térfogati változások kockázata csökken, létrehozva egy strukturált és skálázható alapot a kiszámíthatóbb földmunkakezeléshez vasút- és útprojektekben.

Vágás és töltés számítása földmunkákhoz

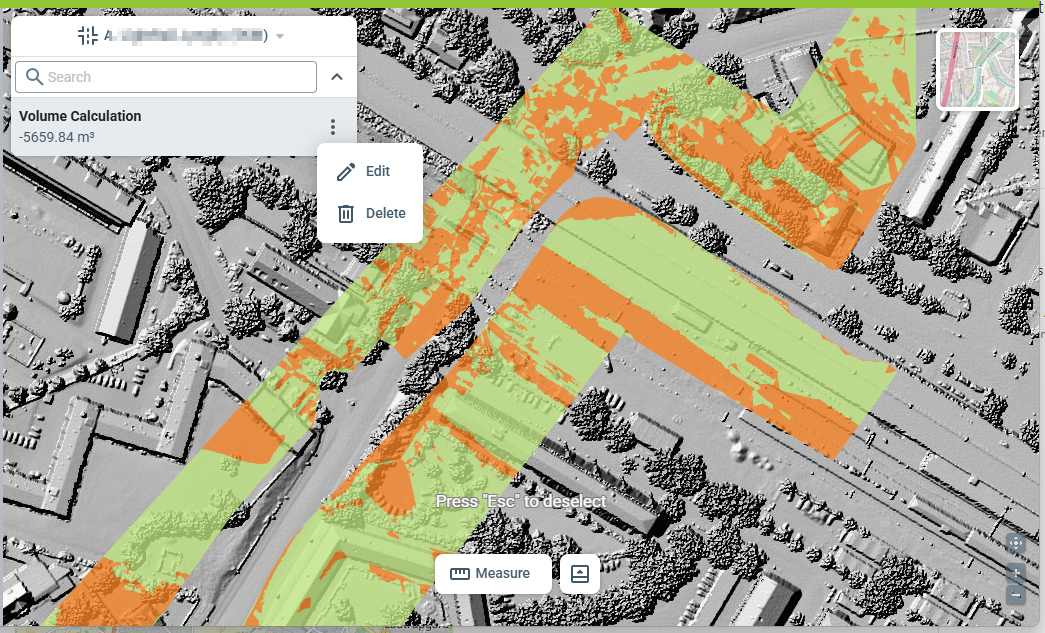

A Dalux InfraFieldben található Mennyiségek funkció használatával a helyszíni mérnök a meglévő terep és a kialakítási felület összehasonlításával számolja ki a vágást és töltést.

Ezt a Daluxban felületek létrehozásával végzik, amelyek az alábbiakon alapulnak:

• a meglévő terep (felmérési adatok alapján)
• a kialakítási szint (a tervezett végső földmunkaszint)

A kialakítási szint importálható terepmodellként, ha rendelkezésre áll, vagy generálható a Design-modell BIM-elemeinek kiválasztásával.

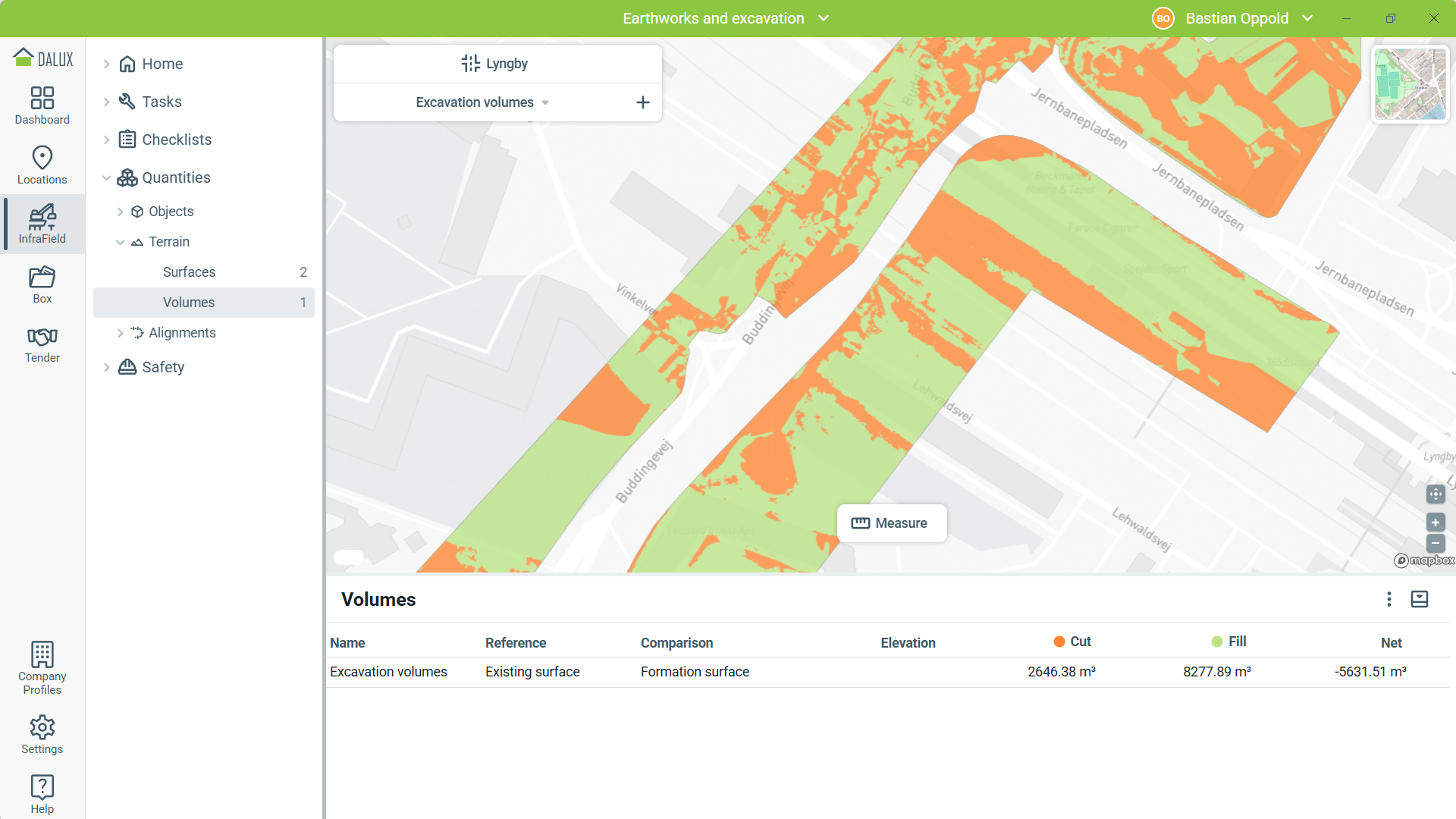

A Dalux összehasonlítja a két felületet, és világos összefoglalót mutat a kiválasztott projektterület vágás- és töltéstérfogatairól. Ez segít a helyszíni mérnököknek, hogy gyorsan áttekintsék az összes kitermelési és töltési igényt.

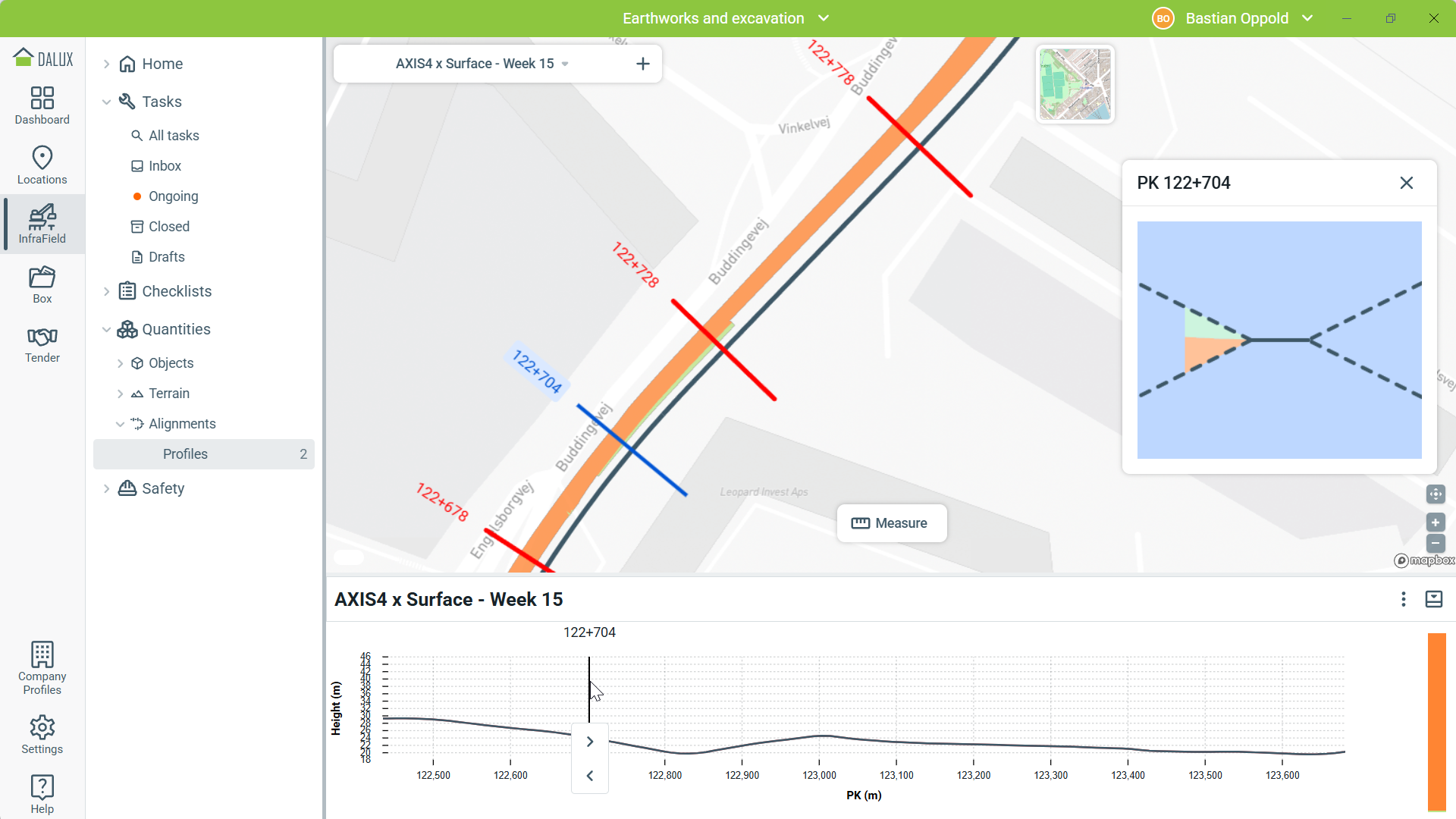

A nyomvonaladatok kombinálhatók a terepadatokkal egy profilkalkuláció létrehozásához.

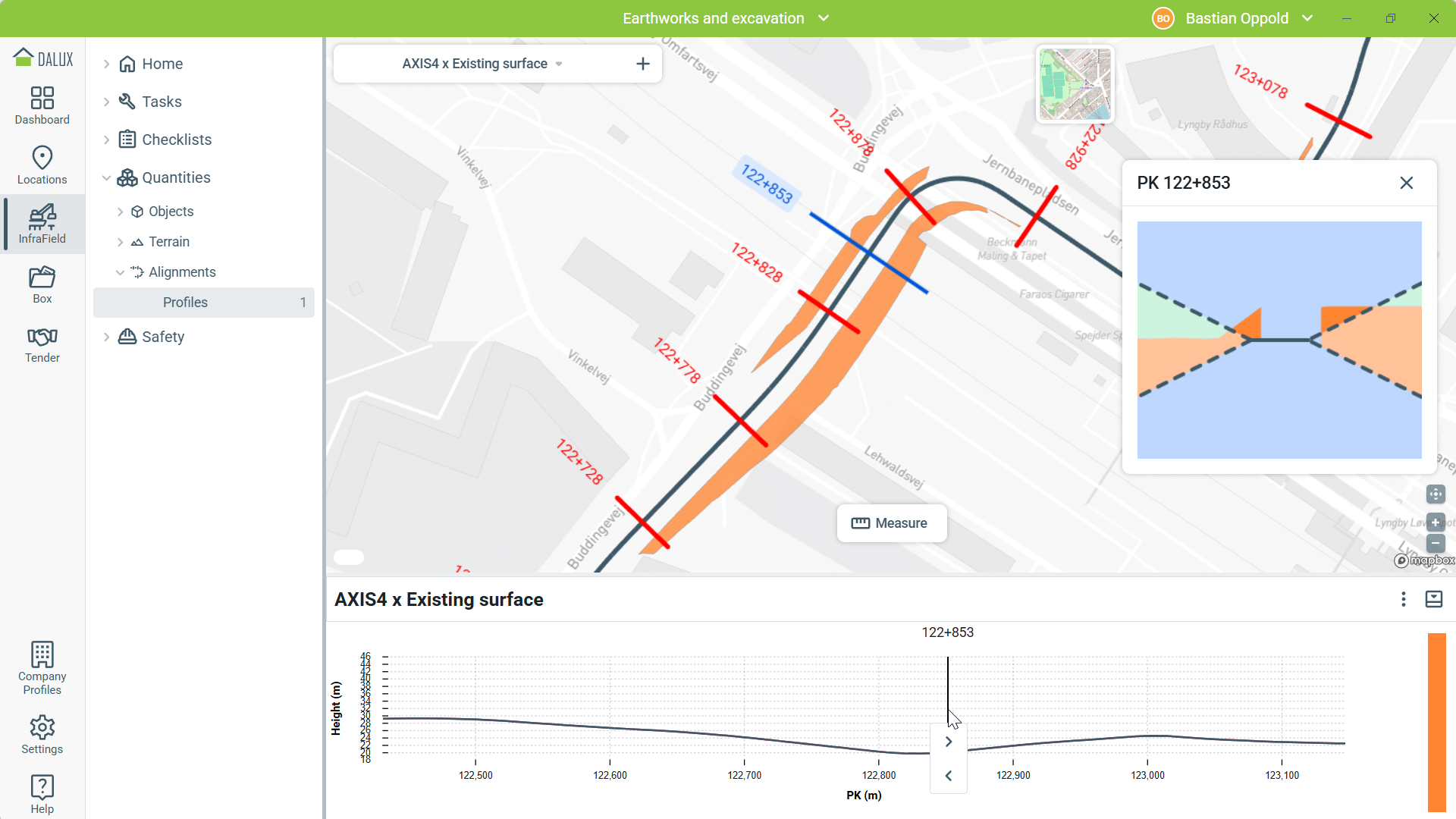

A profil megjeleníti a vágást és töltést a szelvényezés mentén, és tartalmazhat vágás- vagy töltéslejtőket, így világos áttekintést ad arról, hol szükséges kitermelés vagy töltés.

Ez támogatja a fázisokra bontott tervezést, az erőforrás-elosztást és a termelés nyomon követését a folyosó mentén.

A Mennyiségek használatáról szóló lépésről-lépésre útmutatót megtalálja ebben a cikkben: Hogyan használjuk a Mennyiségeket az InfraFieldben

A terep és a Design folyamatos összehasonlítása

Az InfraFieldben rendszeresen frissíthet és feltölthet új verziókat a terepmodellekből, biztosítva, hogy minden terület a legfrissebb helyszíni állapotot mutassa. A Mennyiségek lehetővé teszik a helyszíni mérnökök számára, hogy folyamatosan összehasonlítsák ezeket a frissített terepmodelleket a Design- és kialakítási szintekkel.

Ez az összehasonlítás lehetővé teszi a csapatok számára, hogy korán észrevegyék az esetleges problémákat, például a tervezett szintektől való eltéréseket vagy a kialakítási szintek problémáit. Különösen hasznos fontos helyeken, például aluljáróknál és hídmegközelítéseknél, a vágás és töltés közötti átmeneti zónákban, valamint ott, ahol a vízelvezető rendszerek csatlakoznak.

A korai rálátás megkönnyíti az időszerű módosításokat, ami segít megakadályozni, hogy a hibák a kivitelezés későbbi szakaszaira hatással legyenek.

Minden frissített terepmodellel néhány kattintással létrehozható egy felület, amely azonnal összehasonlítható a kialakítási szintekkel és nyomvonalakkal, így a projekt előrehaladtával következetesen elvégezhetők a vágás- és töltéskalkulációk.

A terepverziók naprakészen tartása pontos digitális nyilvántartást ad a helyszín fejlődéséről, ami segít nyomon követni a kitermelés előrehaladását az idő múlásával. A rendszeres frissítések jobb rálátást biztosítanak a géphasználatra, anyagszállításra és elosztásra, és megkönnyítik a tervezett kialakítási szintektől vagy a várt térfogatoktól való eltérések észlelését még azelőtt, hogy azok hatással lennének a kivitelezés későbbi szakaszaira.

A statikus becslésektől a folyamatos mennyiségi ellenőrzésig

A Dalux InfraField egyesíti a terep- és Design-adatokat egy platformon, megkönnyítve a pontos, naprakész vágás- és töltéskalkulációk elkészítését, amelyek a folyamatos helyszíni állapotokon alapulnak.

Ez segíthet a jobb földmunkatervezésben, az erőforrások kezelésében és a problémák korai felismerésében.

Az InfraField használatának előnyei a földmunkatervezés és a vágás & töltés kezelése terén:

• Az, hogy minden terep- és Design-adat egy helyen található, biztosítja, hogy a mennyiségkalkulációk következetesek és pontosak legyenek
• A rendszeres frissítések lehetővé teszik, hogy gyorsan észrevegyük a változásokat és nyomon kövessük a kitermelés előrehaladását
• A pontos térfogat- és profilinformációk segítik az erőforrás-felhasználást és a tervezést a kivitelezés minden fázisában
