A Dalux InfraField lehetővé teszi, hogy közvetlenül a projekt térképein megtekinthesse és kezelje a GIS-adatokat és a LandXML-fájlokat.
Ez összekapcsolja a designt, a felmérést és a valós koordinátákat egyetlen nézetben, segítve a csapatokat az infrastruktúra-projektekben való tájékozódásban és jegyzetelésben.
A támogatott adatformátumokról szóló áttekintésért olvassa el ezt a cikket: Támogatott adatformátumok az InfraFieldben.
Felhasználói jogok
A GIS-adatok létrehozásához, törléséhez vagy módosításához rendelkeznie kell a projektadminisztrátor szerepkörrel, vagy egy egyedi felhasználói csoport tagjának kell lennie, amelynek jogosultsága van a területek, épületek és helyszínek megtekintésére és szerkesztésére.
GIS és LandXML
Győződjön meg róla, hogy a koordináta-rendszer be van állítva a fájlok feltöltése előtt, mivel minden feltöltött fájl automatikusan pozícionálódik, és kézzel nem állítható. Erről bővebben olvashat ebben a cikkben: Koordináta-rendszerek beállítása

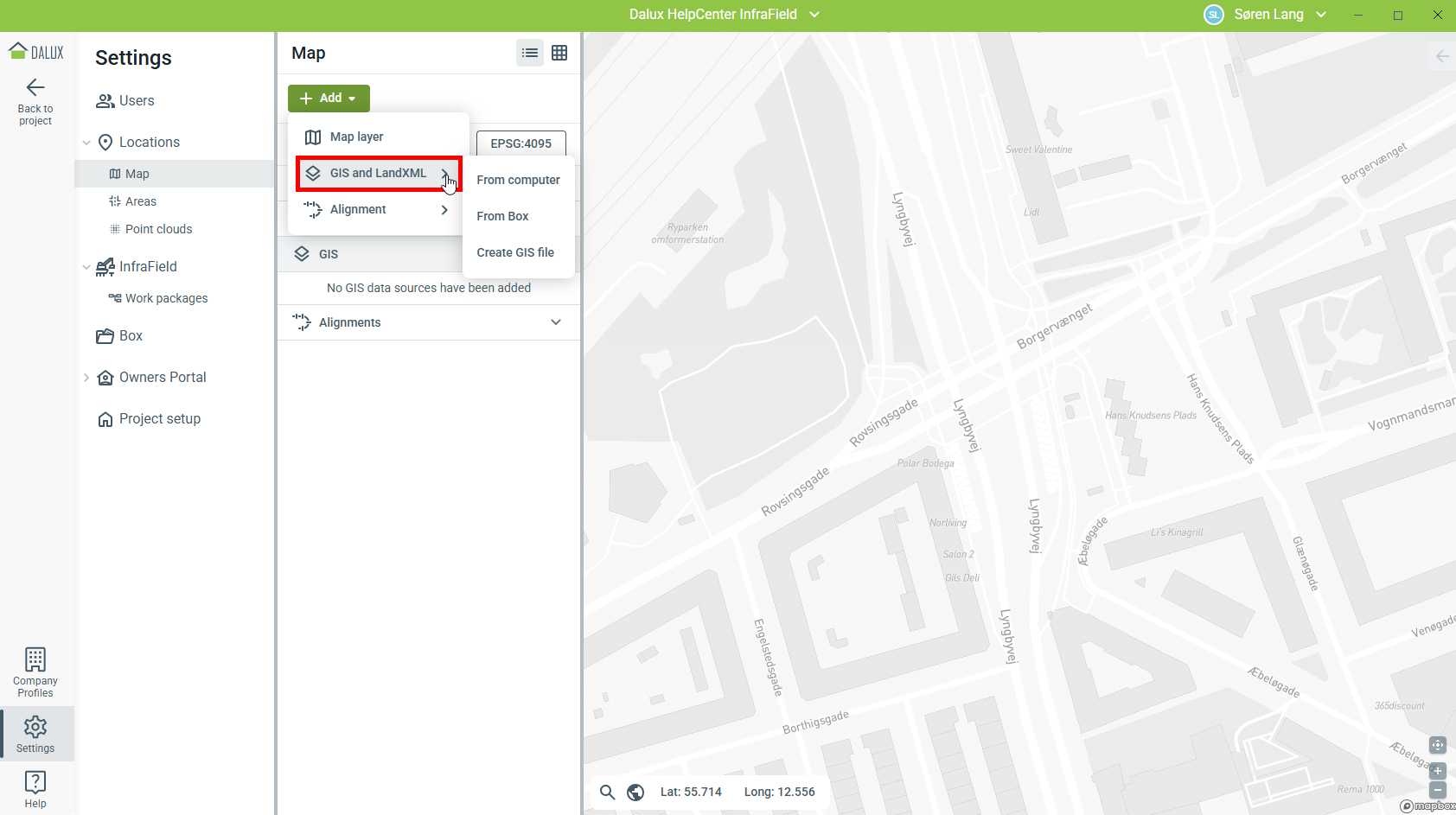

GIS- vagy LandXML-fájlok projektbe való feltöltéséhez menjen ide
Beállítások
Helyszínek
Térkép
Hozzáadás
GIS és LandXML
GIS-adatokat hozzáadhat a számítógépéről, a Boxból, vagy úgy, hogy közvetlenül az InfraFieldben hoz létre GIS-adatokat.
A támogatott formátumok: GML, KML, KMZ, LandXML és SHP (tömörítve).
Feltöltés a számítógépről vagy a Boxból
Ha egy projekten belül több fájlterület van, és a Boxból tölt fel fájlokat, csak a Közzétett fájlok területre jóváhagyott fájlok lesznek láthatók a végfelhasználók számára a Helyszínekben. Ez akkor is érvényes, ha a fájlt a számítógépről tölti fel, majd utólag hozzáadja a Boxhoz.

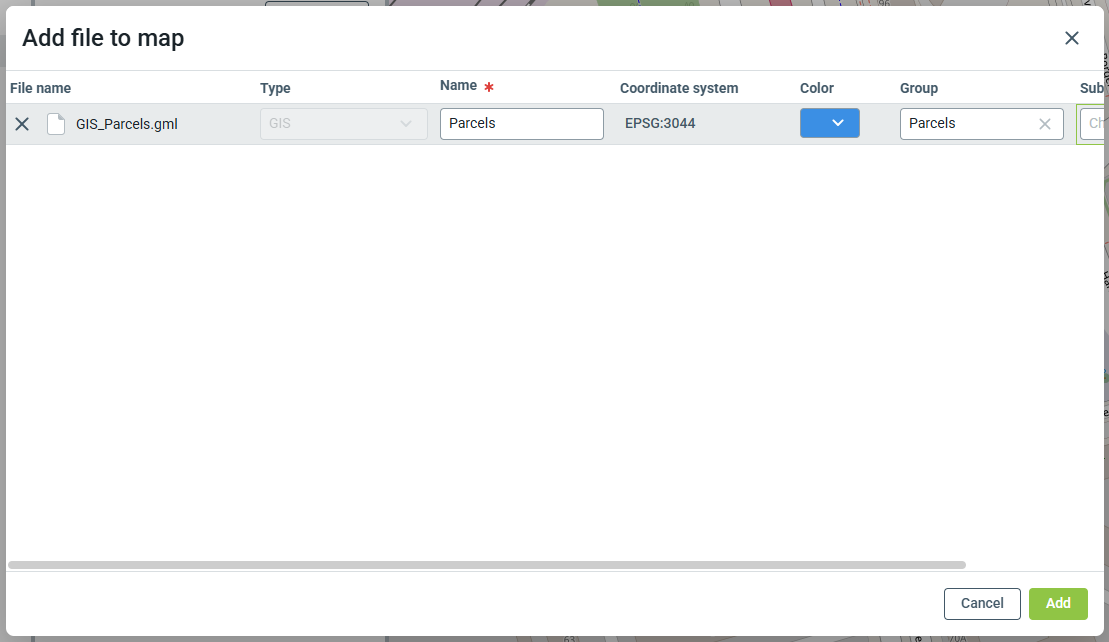

GIS hozzáadásakor ki kell töltenie a fájlra vonatkozó információkat.
Név: A Helyszínek modulban megjelenő név.
Koordináta-rendszer: Ha a fájl tartalmaz koordináta-rendszert, az itt jelenik meg. Ha nem jelenik meg koordináta-rendszer, a fájl a projekt alapértelmezett koordináta-rendszerét fogja használni.
Megjegyzés
Ne változtassa meg ezt az értéket; ha a koordináta-rendszer eltér a projektben használtól, a Dalux a fájl feltöltésekor átszámítja a koordinátákat.
Szín: Ez állítja be a GIS-adatok alapértelmezett színét.
Csoport: A GIS-ek kategorizálására szolgál mappákba a Helyszínek modulban.
Alcsoport: A GIS-ek alcsoportokba történő kategorizálására szolgál a Helyszínek modulban.
A fájlokat fel kell dolgozni, mielőtt az adatok megjelennek a végfelhasználóknak a Helyszínekben.

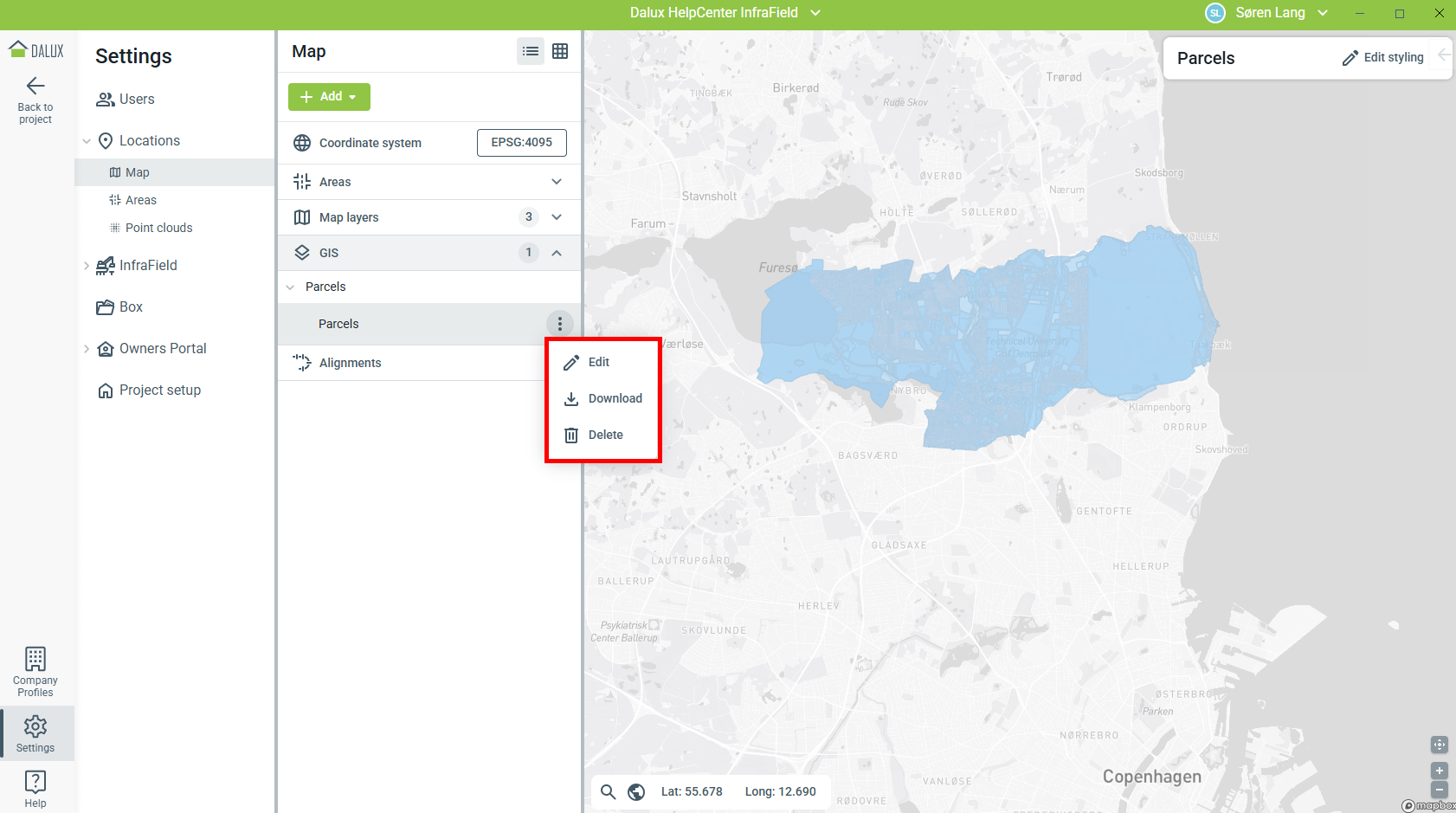

Kattintson a
Szerkesztés
Letöltés vagy
Törlés fájlra.
Ha a fájlt Boxba feltöltés nélkül törli, az véglegesen eltávolításra kerül a projektből, és nem állítható vissza. Győződjön meg róla, hogy letöltötte a szükséges adatokat, mielőtt folytatná a törlést.

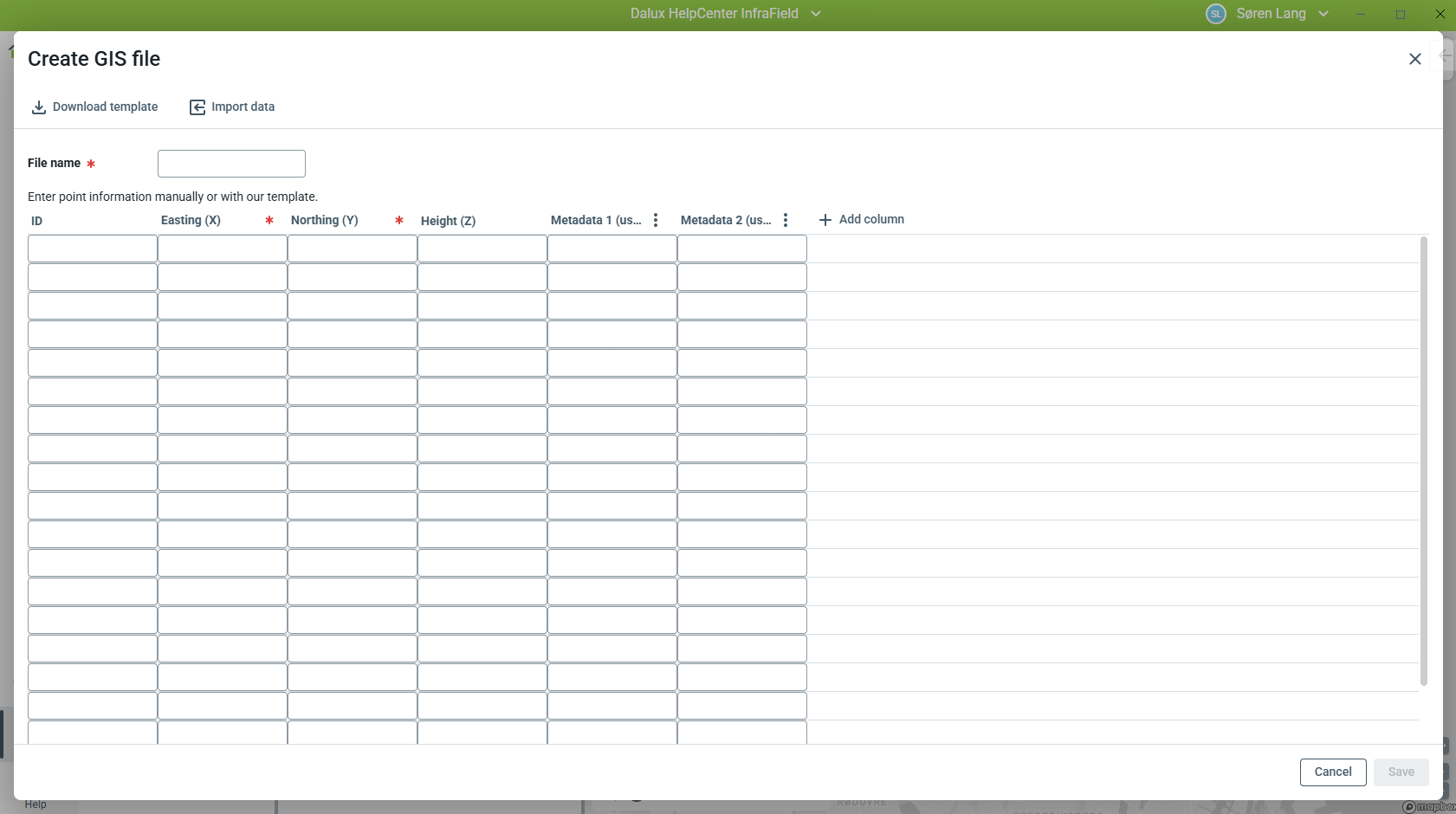

GIS-fájl létrehozása
Ez az opció lehetővé teszi, hogy GIS-adatokat generáljon egy szöveg- vagy CSV-fájlból.
Az adatokat közvetlenül is megadhatja az ablakban, vagy letöltheti a sablont, kitöltheti információkkal, és importálhatja az adatokat.
Ez lehetővé teszi, hogy pontadatokat hozzon létre közvetlenül a Dalux-ban, amelyeket ugyanúgy kezelhet, mint minden más GIS fájlt.
Jelenleg csak pontok támogatottak.

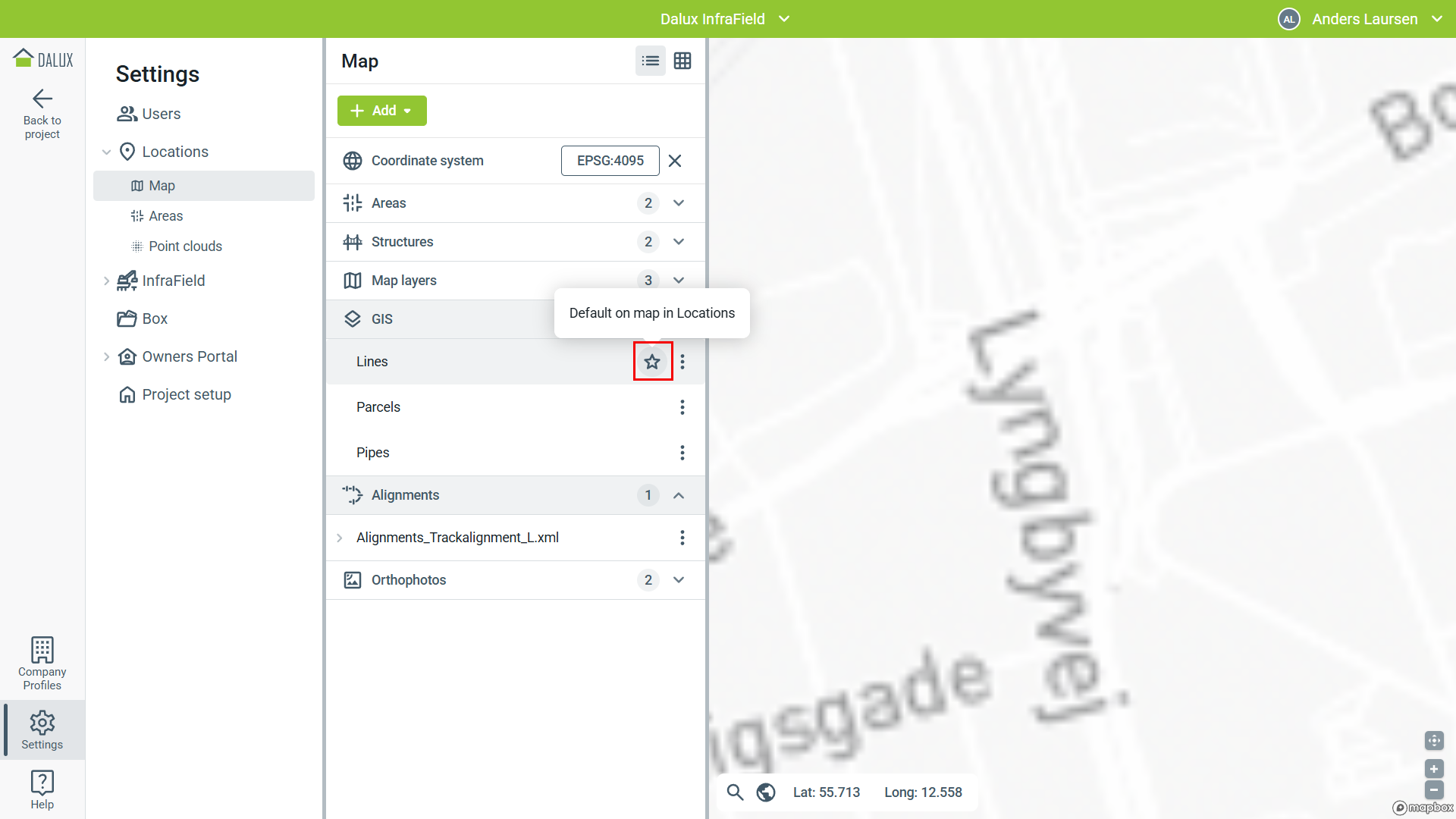

Alapértelmezett bekapcsolva
Egy GIS- vagy LandXML-fájl alapértelmezés szerint láthatóvá tehető minden felhasználó számára.
A fájlnév melletti csillag kiválasztásával engedélyezheti ezt, és az adatok automatikusan megjelennek, amikor a felhasználók megnyitják a térképnézetet.

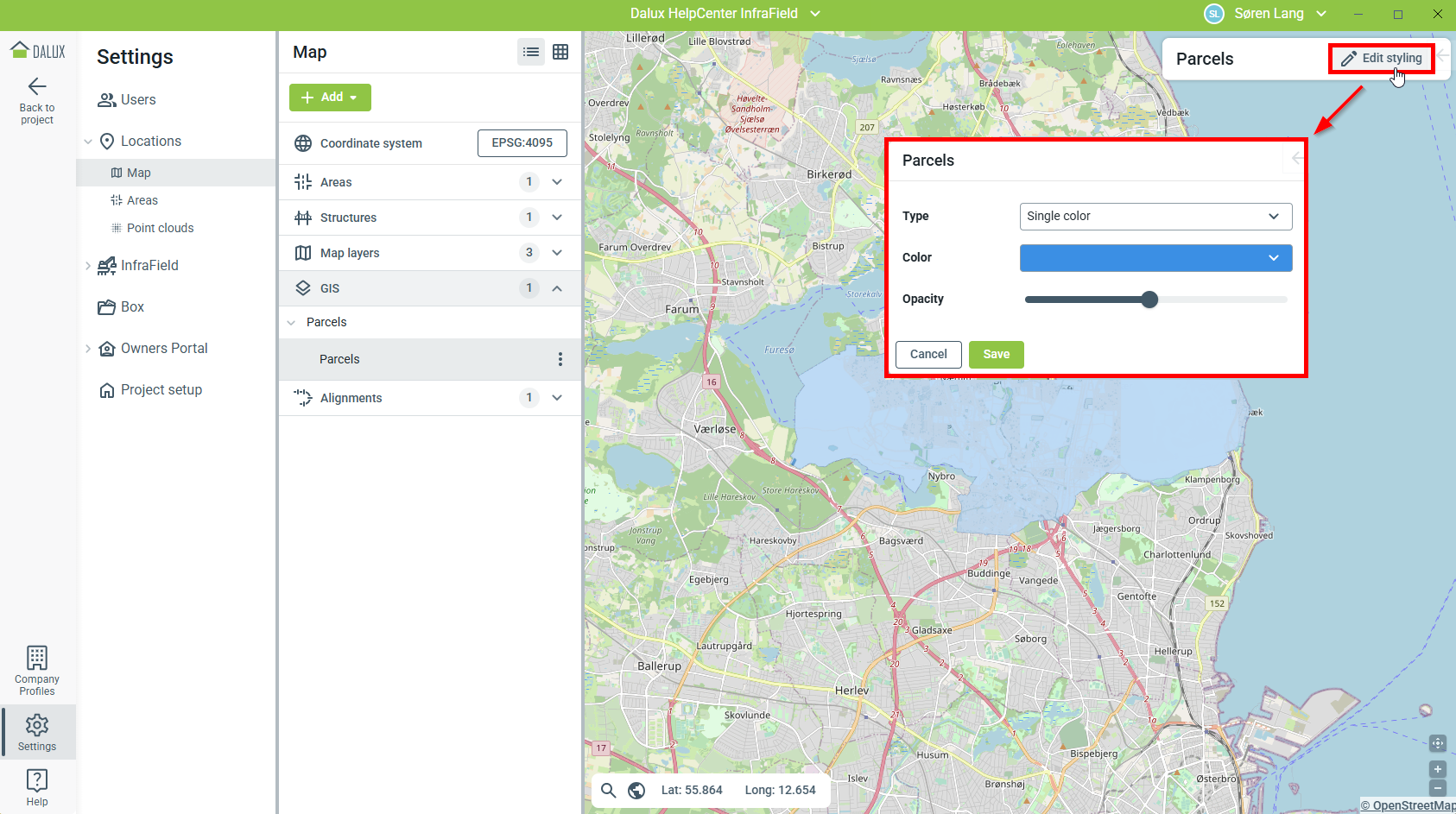

GIS-stílus szerkesztése
Miután egy GIS-fájl hozzáadásra került, módosíthatja annak stílusát és megjelenését a végfelhasználók számára.
A GIS-elemek stílusának beállításakor a GIS-fájlban található geometria típusoktól függően választhat vonalak, pontok vagy poligonok közül.
Vegye figyelembe, hogy a stílusbeállítások csak az aktuálisan kiválasztott fájlra lesznek hatással.
Vonalak stílusa beállítható szín, vonaltípus és szélesség szerint; ezek a kiválasztott típustól függően változhatnak (lásd alább). Az átlátszóság minden vonalra egyenletesen alkalmazódik, a típustól függetlenül.
Pontok stílusa beállítható szín, szimbólum és méret szerint, amelyek típustól függően szintén változhatnak.
Az átlátszóság következetesen alkalmazódik az összes pontra, a típustól függetlenül.
Címkék opcionálisan megjeleníthetők egy kiválasztott tulajdonság alapján.
Poligonok stílusa beállítható szín alapján, amely típustól függően változhat.
Az átlátszóság minden poligonra egyenletesen alkalmazódik, a típustól függetlenül.
Típus
Kiválaszthat egyet a három típus közül: Egyszínű, kategorizált vagy fokozatos, amelyek meghatározzák, hogyan jelenjenek meg az adatok a felhasználók számára.
Az átlátszóságot és a címkéket nem befolyásolja ez a választás, és egységesen kerülnek alkalmazásra.

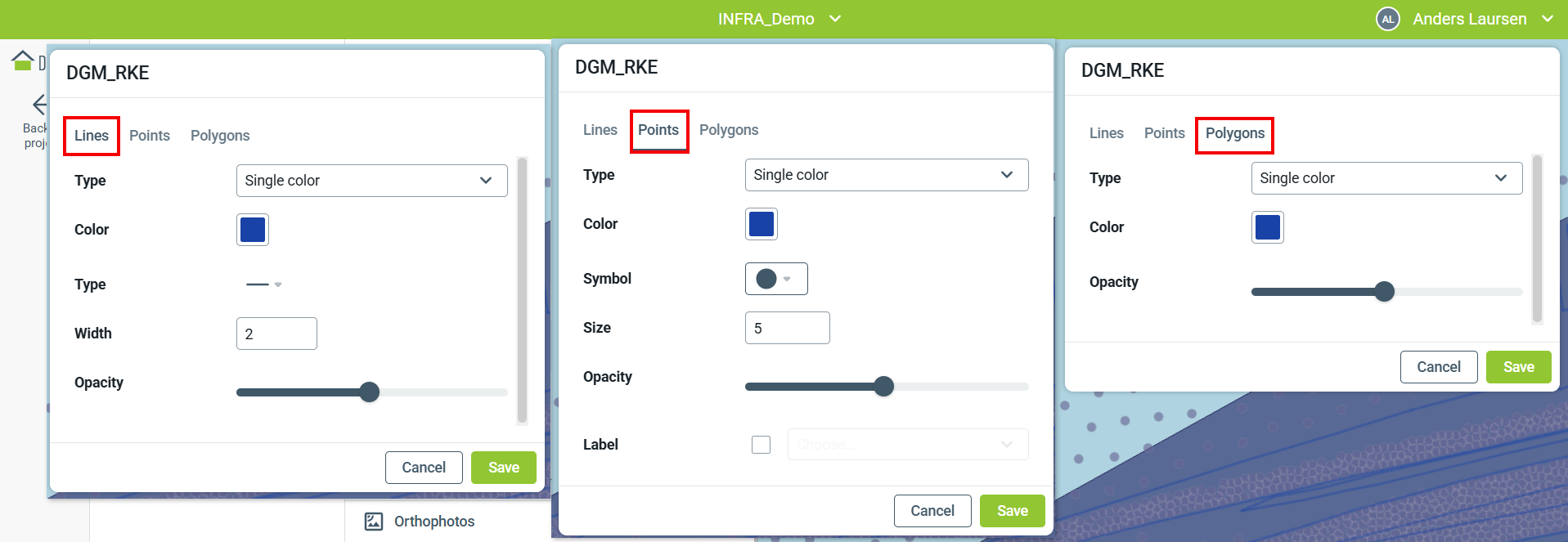

Egyszínű:
Minden elem ugyanazt a megjelenést használja.

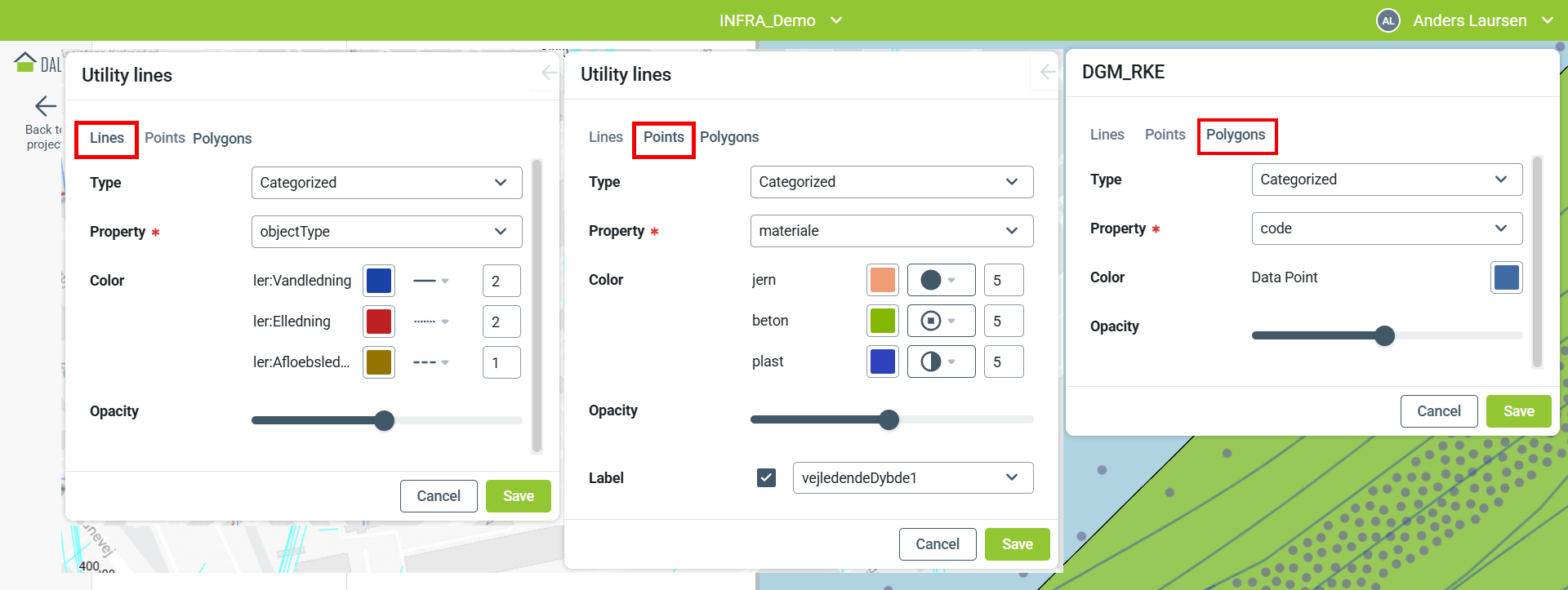

Kategorizálva
Az elemek megjelenése a GIS-fájl egy tulajdonságértékén alapul. Minden tulajdonságnak lehet saját színe, típusa/szimbóluma és vastagsága/mérete.

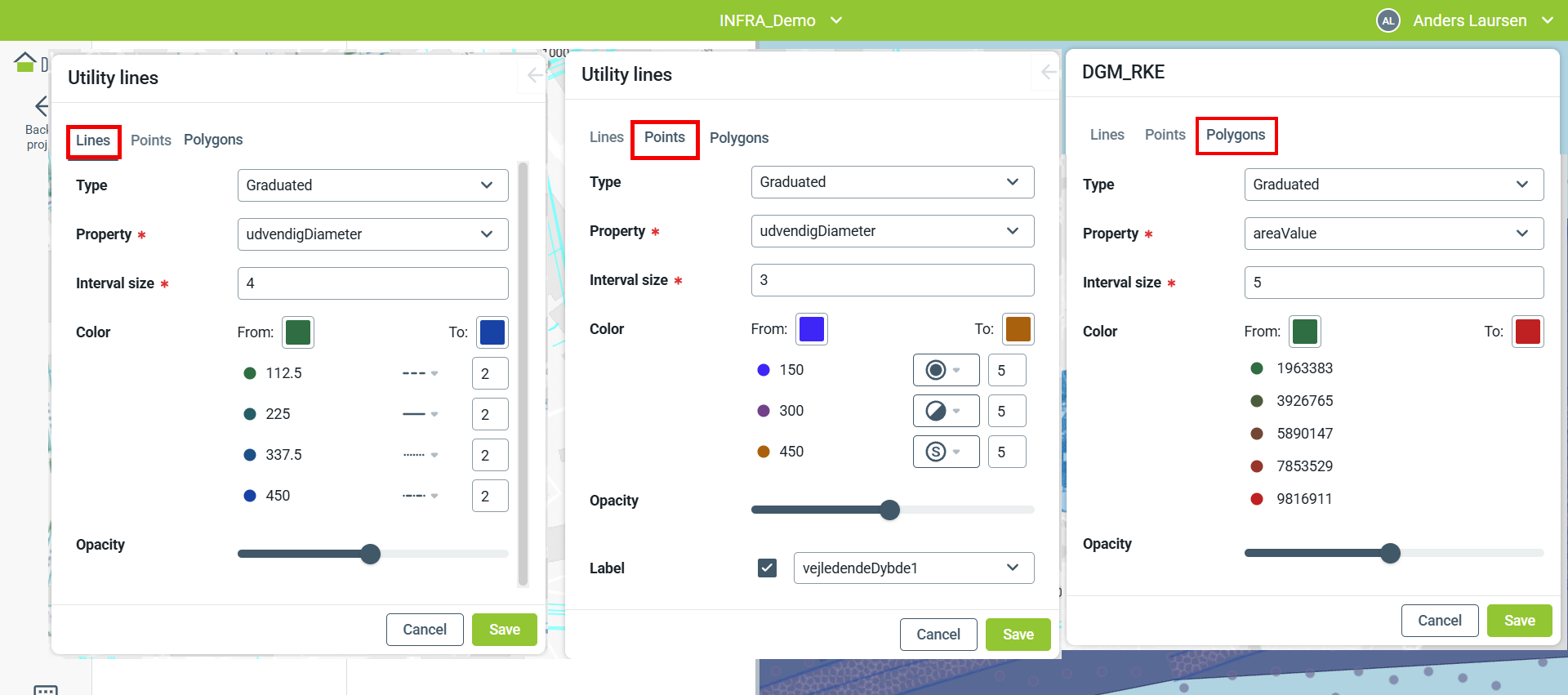

Fokozatos
Az elemek megjelenése a GIS-fájl egy tulajdonságértékén alapul, egy egyedi intervallumban.
Az "Intervallum mérete" határozza meg a kategóriák számát és az értéktartományt.
A 'From' szín a legalacsonyabb értékre alkalmazódik, a 'To' szín pedig a legmagasabbra.
A köztes intervallumok színei színátmenetet alkotnak, minden intervallumnak pedig megvan a saját típusa/szimbóluma és vastagsága/mérete.
További információk
Ha többet szeretne megtudni az InfraField térképének használatáról, olvassa el ezeket a cikkeket:
Hogyan használjuk az InfraFieldben a térképeket asztali gépen
