A nyomvonalak a lineáris infrastruktúra-projektek, például a vasutak vagy az utak elengedhetetlen részei.
A Daluxban ezek használhatók állomásszámok hozzáadására, igazított zónaszakaszok létrehozására, mennyiségek kiszámítására és még sok másra.
A nyomvonalak feltölthetők LandXML-fájlként vagy IFC-fájl részeként.
A támogatott formátumokról többet olvashat ebben a cikkben: Támogatott adatformátumok az InfraFieldben
Nyomvonal-fájlok feltöltése

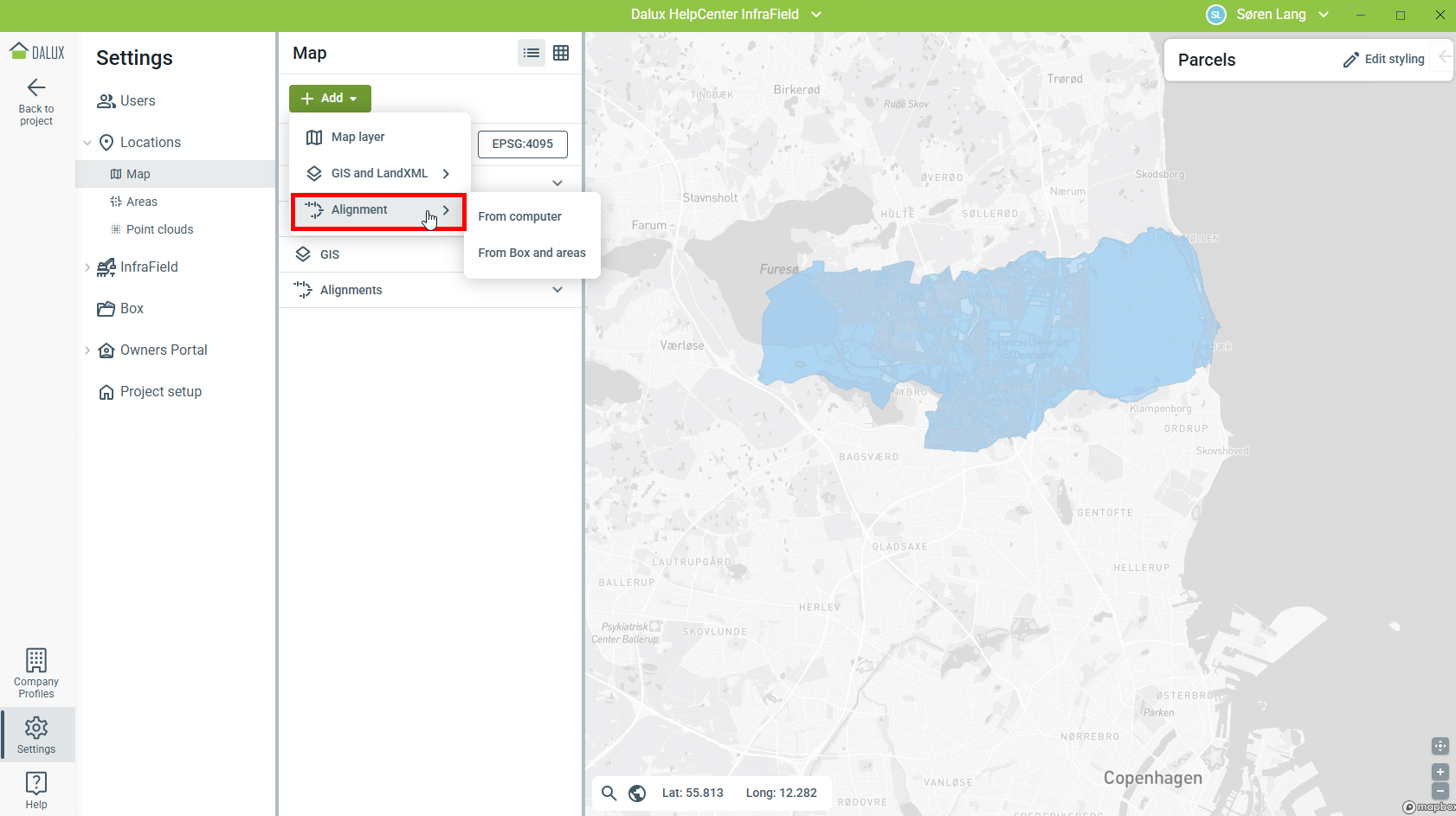

Új nyomvonal-fájl hozzáadásához a Helyszínekhez lépjen ide:
Beállítások
Helyszínek
Térkép
Hozzáadás
Nyomvonal.
Válasszon fájlt egy mappából a Dalux Boxban, vagy válassza a nyomvonal-fájl feltöltését a számítógépéről.
A nyomvonalak akkor is hozzáadhatók olyan IFC-fájlokból, amelyeket területekhez adtak hozzá, ha nyomvonaladatokat tartalmaznak. Ezek az IFC-fájlok együtt jelennek meg a Dalux Box fájljaival, így egyszerre könnyű kiválasztani az összes releváns fájlt.
Ha a nyomvonal-fájlok vagy IFC-fájlok több nyomvonalat tartalmaznak, mind egyszerre importálhatók.

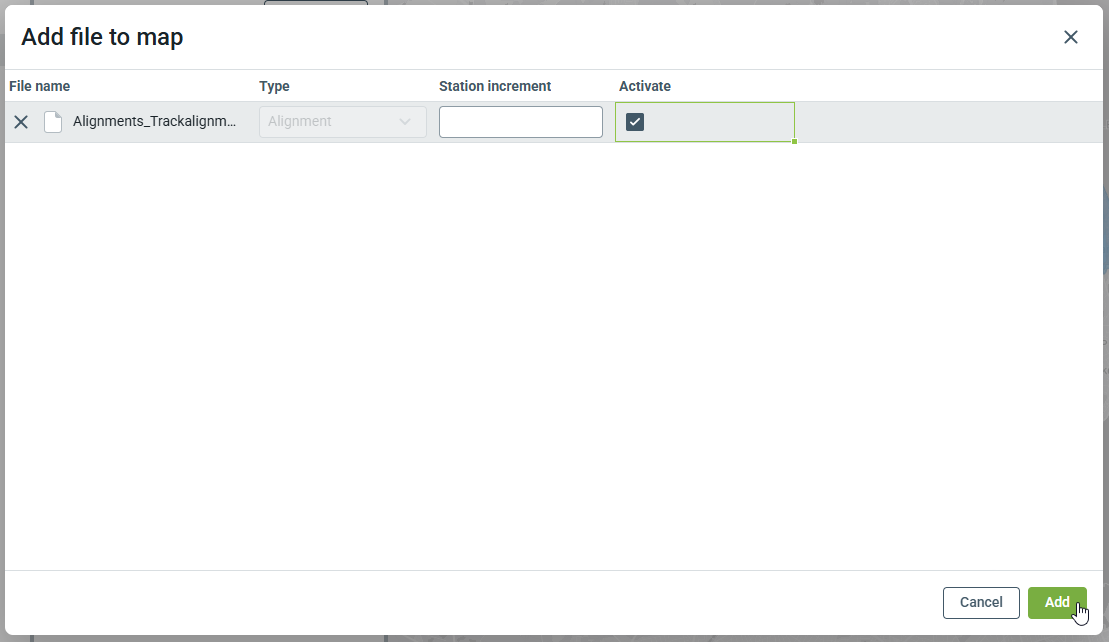

Állomásközök: A nyomvonal geometriája alapján megadhatja azokat a közöket, amelyekkel a nyomvonalat a térképen és a 3D nézetben jelölheti. Ez javítja a navigációt, és megkönnyíti a keresztmetszetek létrehozását.
Adja meg a kívánt közöket számként (minimum 5), és a Dalux ezeket méterben hozza létre.
Aktiválás: Jelölje be ezt a négyzetet az érintett nyomvonalak aktiválásához és a Helyszínek nézetben való láthatóvá tételéhez.

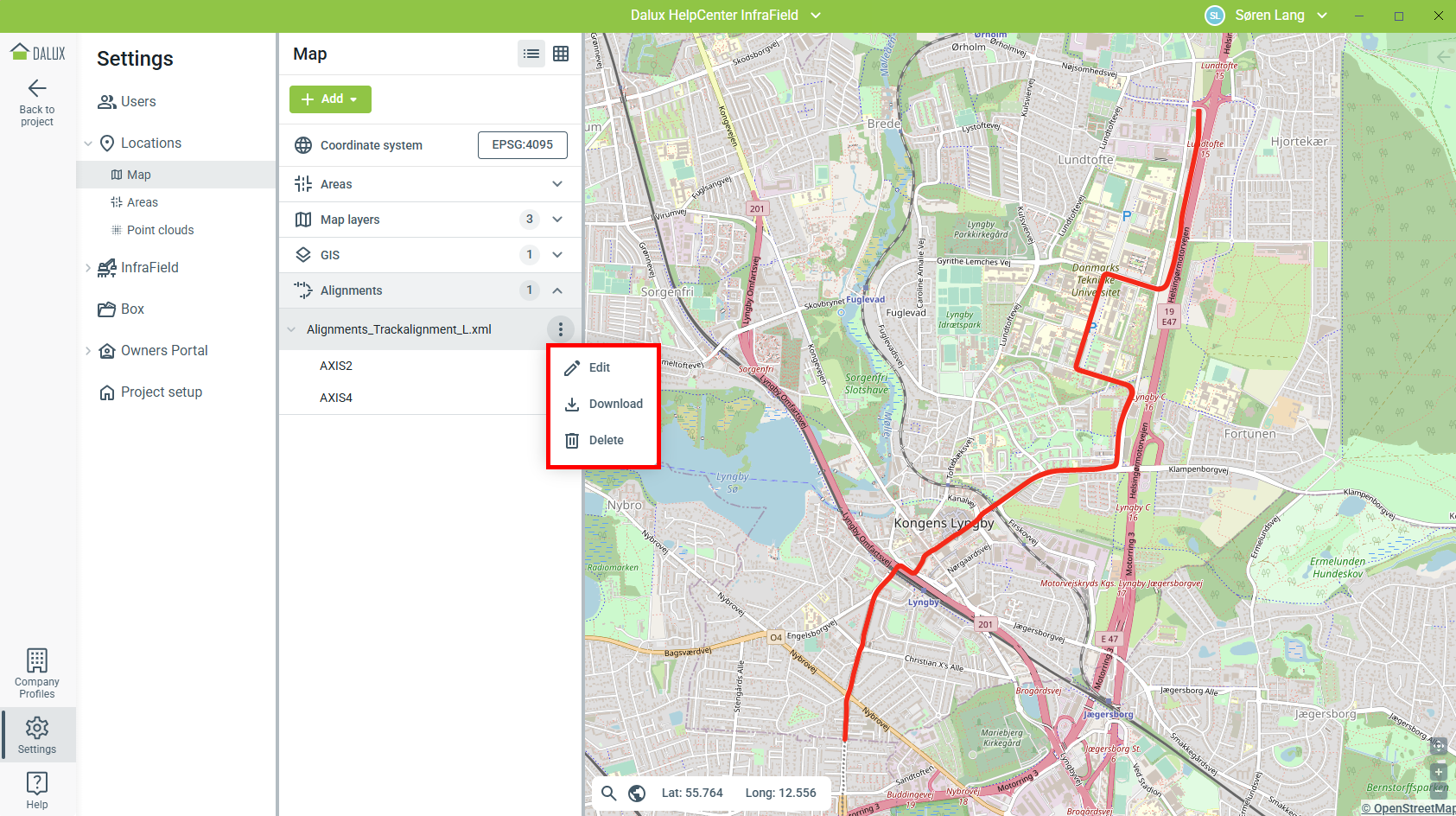

A fájlok a Térkép beállításai között jelennek meg, és a fájl minden nyomvonala alul látható.
Használja a ikont a
Szerkesztés,
Letöltés vagy
Törlés művelethez.

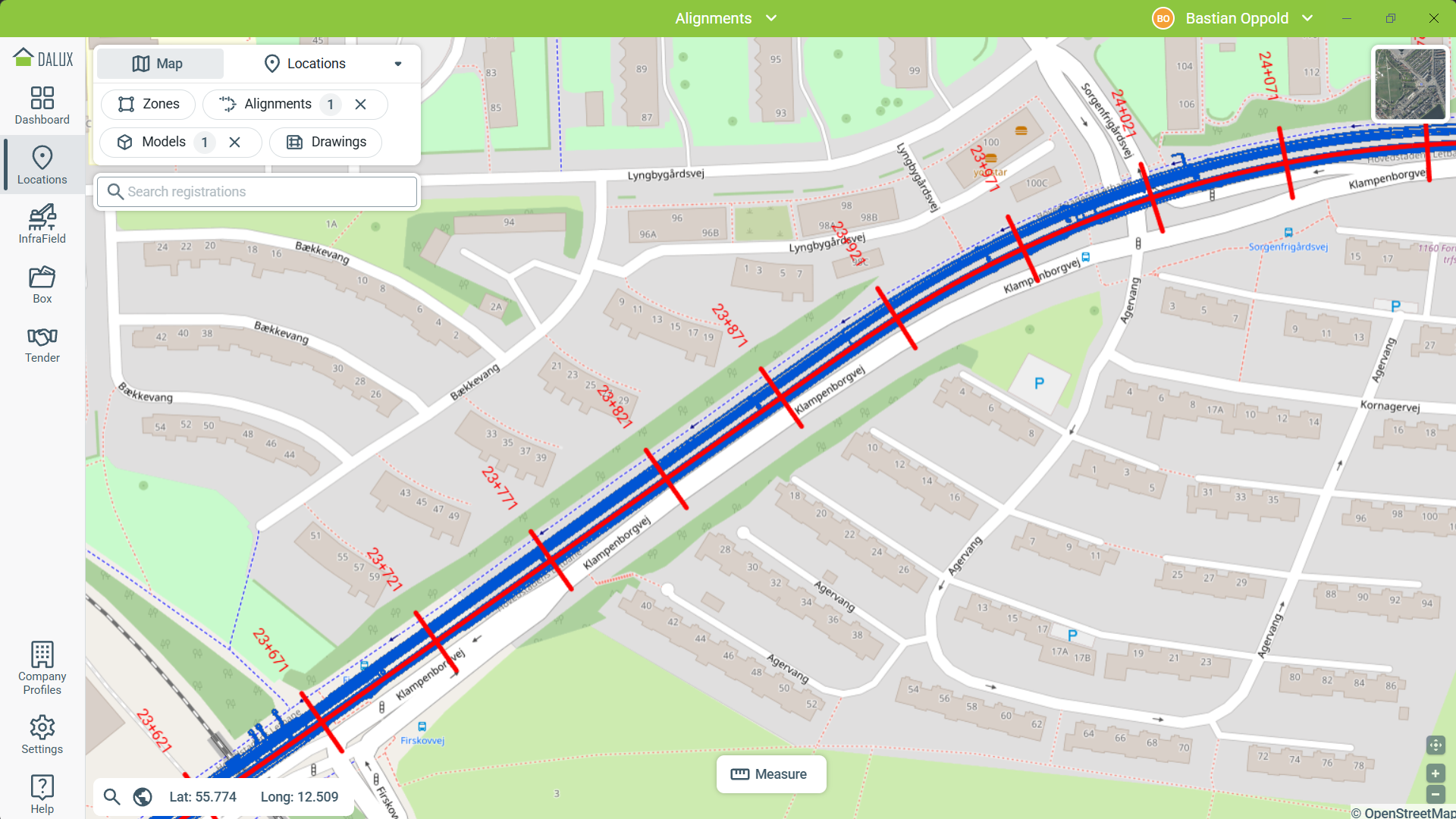

Miután sikeresen feltöltötte a nyomvonalakat a Helyszínekhez, azok a felhasználók számára elérhetők a navigáláshoz és keresztmetszetek készítéséhez, és felhasználhatja őket zónák létrehozására vagy mennyiségek kiszámítására.
Olvass tovább
Tovább a nyomvonalak InfraFieldben történő különböző felhasználási módjairól a következő cikkekben:
Hogyan használjuk a térképeket az InfraFieldben asztali gépen
