Területek és Szerkezetek beállítása

Ebben a cikkben megtanulhatja, hogyan állítsa be a területeket és a szerkezeteket az InfraFieldben.

A nagyléptékű infrastruktúra-projektek tipikusan lineáris folyosókból állnak, például utakból vagy vasúti nyomvonalakból, valamint a folyosó mentén elhelyezkedő rögzített szerkezetekből, például állomásokból, műszaki épületekből, hidakból vagy hozzáférési aknákból.

Bár ezek az elemek hasonló típusú adatokat (modelleket, terepet és rajzokat) tartalmazhatnak, a Dalux InfraFieldben eltérően vannak strukturálva és navigálhatók.

A lineáris elemeket Területekként kell konfigurálni, míg az épület-szerű vagy rögzített szerkezeti elemeket Szerkezetekként. A cikk elmagyarázza a különbségeket és azt, hogyan kell ezeket helyesen beállítani.

Felhasználói jogok

A területek és szerkezetek beállításához vagy projektgazdának kell lennie, vagy szerkesztési jogosultsággal kell rendelkeznie a területekhez, épületekhez és helyszínekhez.

Területek

A Területek a lineáris infrastruktúra-projektek rendszerezésére szolgálnak. Egy Terület folyamatos földrajzi kiterjedést jelöl, például egy út- vagy vasúti nyomvonalat.

Területek:

  • Nem tartalmaznak szinteket
  • Kiterjedése akár 50 km lehet
  • Támogatják a terepmodelleket, a Design modelleket és a feltérképezett rajzokat
  • Nyomvonalakkal szegmentálhatók

A területek a térképnézetben jelennek meg, ha legalább egy koordinátákkal rendelkező BIM fájl fel lett töltve.

A támogatott adatformátumokról bővebben olvashat ebben a cikkben: Támogatott adatformátumok az InfraFieldben.

Új terület létrehozása

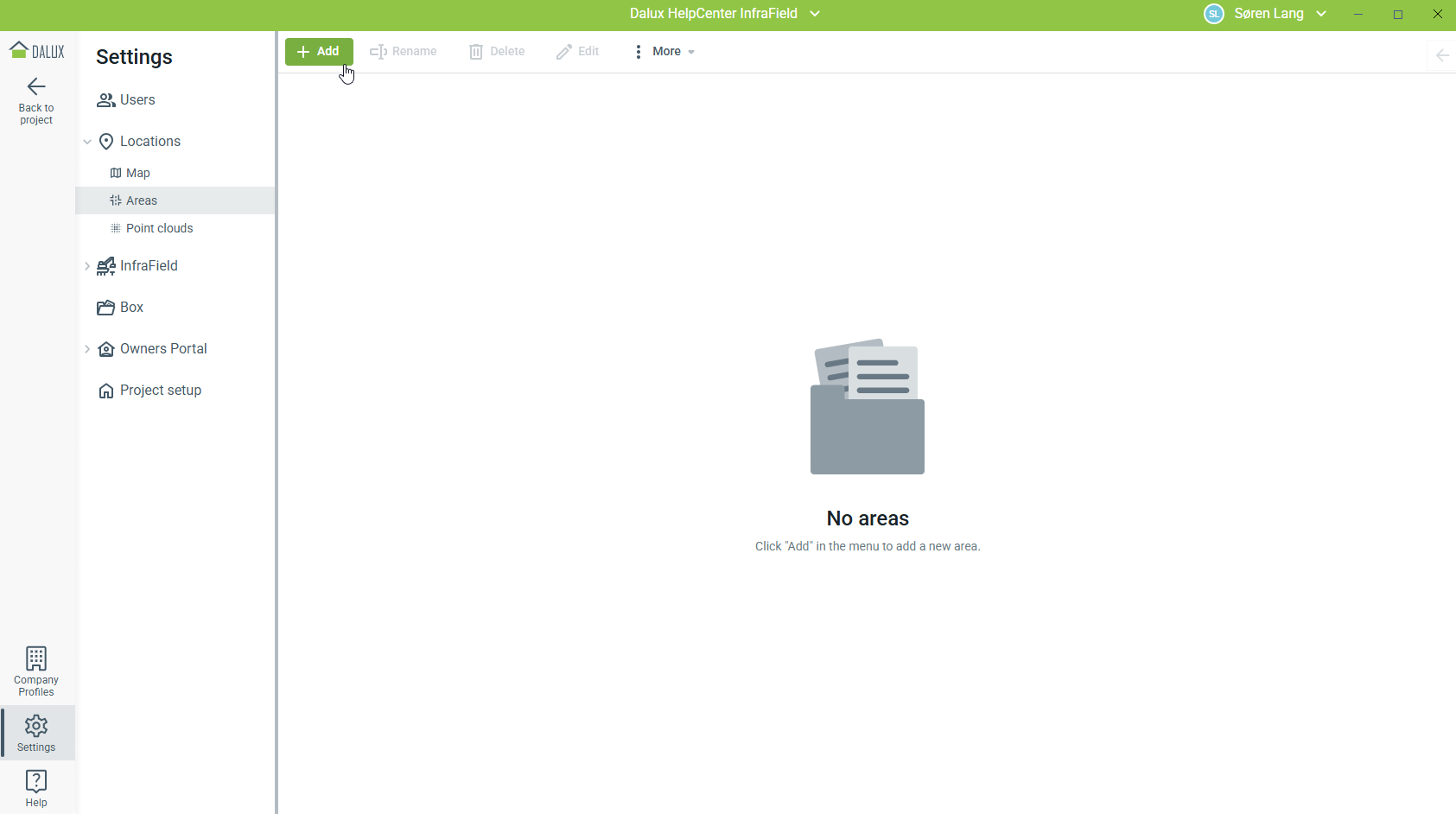

Új terület létrehozásához menjen a következőhöz:

Beállítások Helyszínek TerületekHozzáadásAdjon meg egy nevet'Terület hozzáadása'

Ezután feltölthet modelleket és rajzokat ehhez a területhez a számítógépéről vagy a Dalux Boxból.

Modellfájlok feltöltése

A területen lévő modellfájlok automatikusan a modellbe ágyazott koordináták és a projekthez definiált koordináta-rendszer szerint kerülnek pozícionálásra. A koordináta-rendszerekről bővebben olvashat ebben a cikkben: Koordináta-rendszerek beállítása.

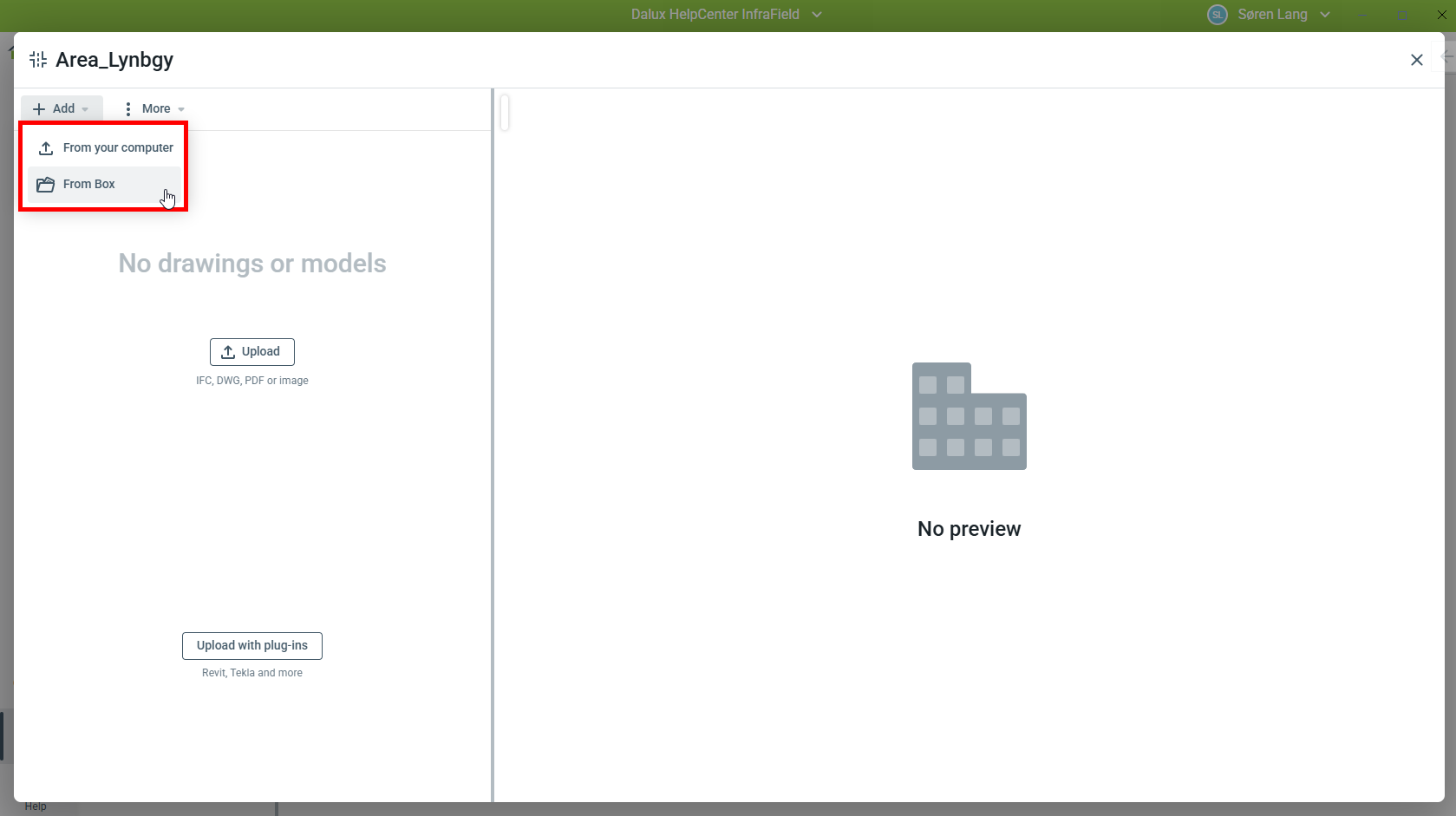

A modellfájlok feltöltéséhez nyissa meg a területet, majd válassza a HozzáadásFeltöltés a számítógépről vagy A Boxból.

Válassza ki a modellfájlokat, és töltse ki a kapcsolódó metaadatokat, ha új fájlokat tölt fel a számítógépéről.

Feltöltéskor válassza ki a fájltípust:

  • '3D modell' Design modellekhez
  • 'Terep' terepmodellekhez

Terepmodellek feltöltése

A terepmodellek feltöltése ugyanúgy történik, mint a Design modelleké, de kategóriájuknak 'Terep' kell lennie.

A terepmodellek nem jelennek meg a térképnézetben, és a 3D nézetben ki- vagy bekapcsolhatók.

Rajzok feltöltése és feltérképezése

A rajzok ugyanúgy tölthetők fel, mint a modellek. Elhelyezkedésük attól függ, hogy a fájlban találhatók-e koordináta-adatok.

A Szakterületek segítenek jobban strukturálni a terveket, így a csapatok gyorsan megtalálják a releváns rajzokat.

  • Koordinátákkal rendelkező rajzok (pl. bizonyos DWG fájlok) automatikusan kerülnek elhelyezésre, és nem mozgathatók kézzel.
  • Koordináták nélküli rajzokat manuálisan kell a modellhez rendelve elhelyezni.

További információ

Ha a rajzokat kézzel szeretné feltérképezni, olvassa el ezt a cikket a részletekért: IFC modellfájlok és 2D rajzok feltöltése

Alaprajzok a Felülnézet nézethez rendelhetők.

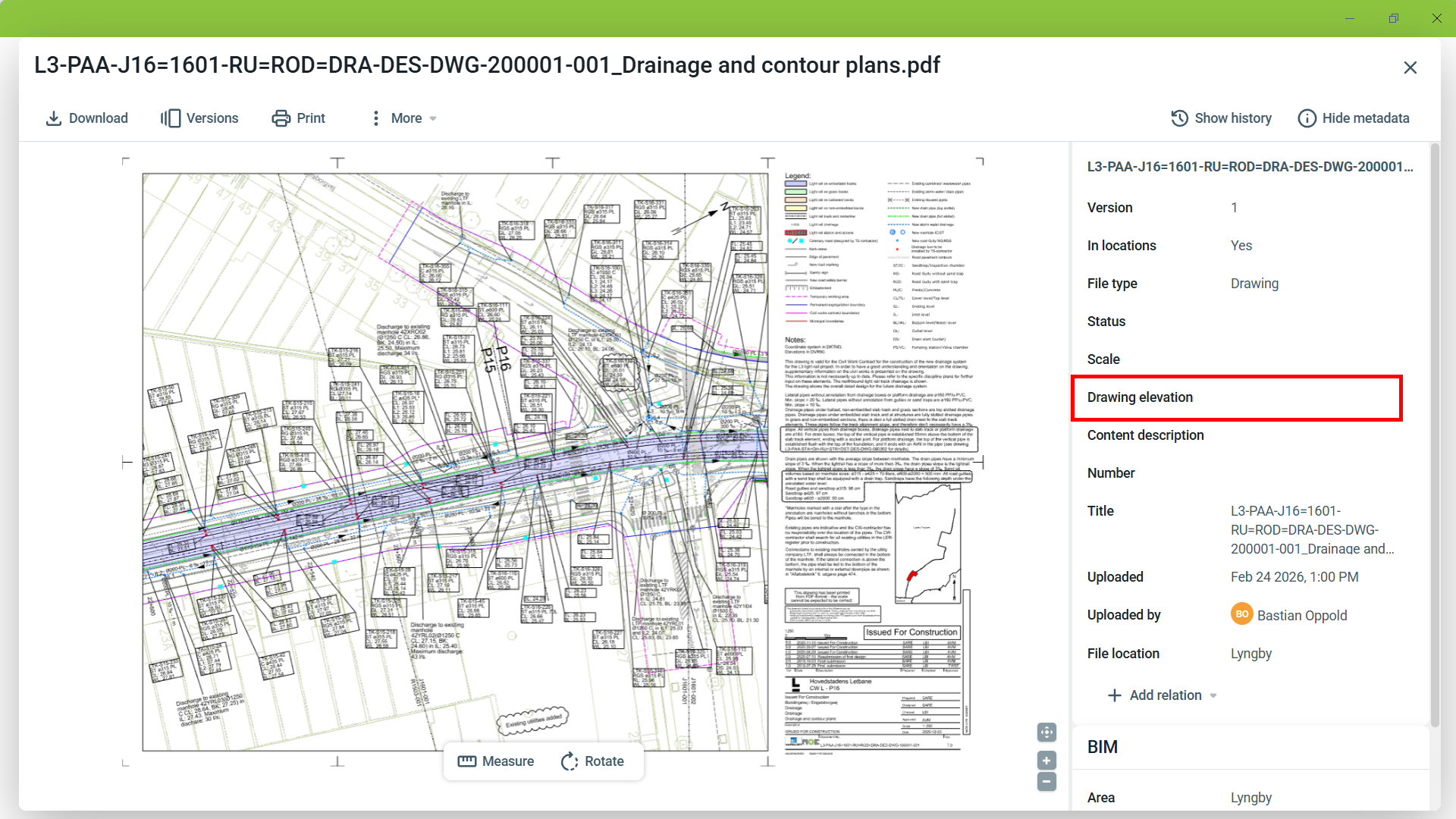

A rajz metaadataiban megadhatja a magasságát. A következők közül választhat

  • Hagyja üresen a rajz magasságát: a rajz magassága dinamikusan igazodik az osztott nézetben a pozíciója alapján.
  • Állítson be rögzített rajzmagasságot: a rajz magassága statikus lesz.

Ne feledje, hogy miután megadott egy magasságot, a viselkedés soha nem tér vissza a dinamikus megjelenítéshez, még akkor sem, ha eltávolítja a magasságot erről a rajzról.

Szelvényrajzok feltérképezése

A lineáris infrastruktúra-projektekben a szelvényrajzok a folyosó nyomvonal mentén készített keresztmetszeteket ábrázolják. Ellentétben az épületekkel (vagy szerkezetekkel), ahol a rajzok előre meghatározott szintekhez vannak rendelve, a területeken a szelvényrajzok egy nyomvonal menti pozícióhoz vannak rendelve.

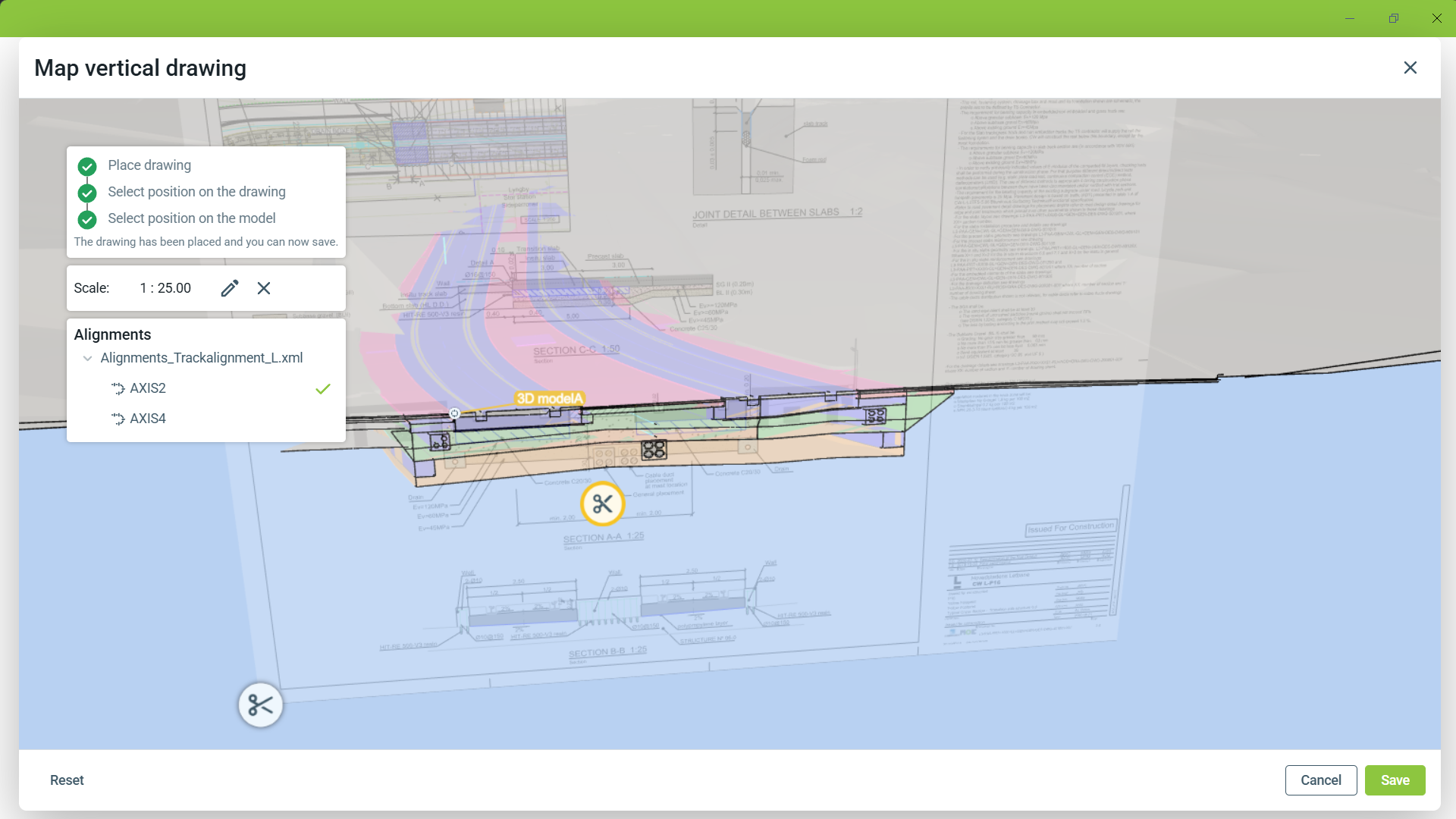

Ha a projekthez rendelkezésre állnak nyomvonalak, azokat kell referenciaként használni a szelvényrajzok feltérképezéséhez. A kiválasztott nyomvonal megjelenik a felülnézeti nézetben, lehetővé téve a következők meghatározását:

  • A lánctartomány (pozíció) a nyomvonal mentén
  • A metszet vágásának iránya
  • A keresztmetszet pontos helye

Ez biztosítja, hogy a rajz pontosan megfeleljen a folyosó geometriájának, és következetesen navigálható legyen a nyomvonalhoz viszonyítva.

Helyezze a kurzort a rajz fölé, és kattintson a Térképezés függőlegesen gombra.

Ha nincs nyomvonal, kattintson a '3D'-re, és kövesse ennek a cikknek az útmutatóját: Rajzok függőleges térképezése

Vegye figyelembe, hogy ez a módszer lényegesen időigényesebb. Ha rendelkezésére állnak nyomvonalfájlok, javasoljuk, hogy először töltse fel azokat, majd ezt követően térképezze fel a szelvényrajzokat.

Folyosóalapú projektek esetén ezért erősen ajánlott előbb feltölteni a nyomvonalakat, majd feltérképezni a szelvényrajzokat.

A terület beállításának eredménye

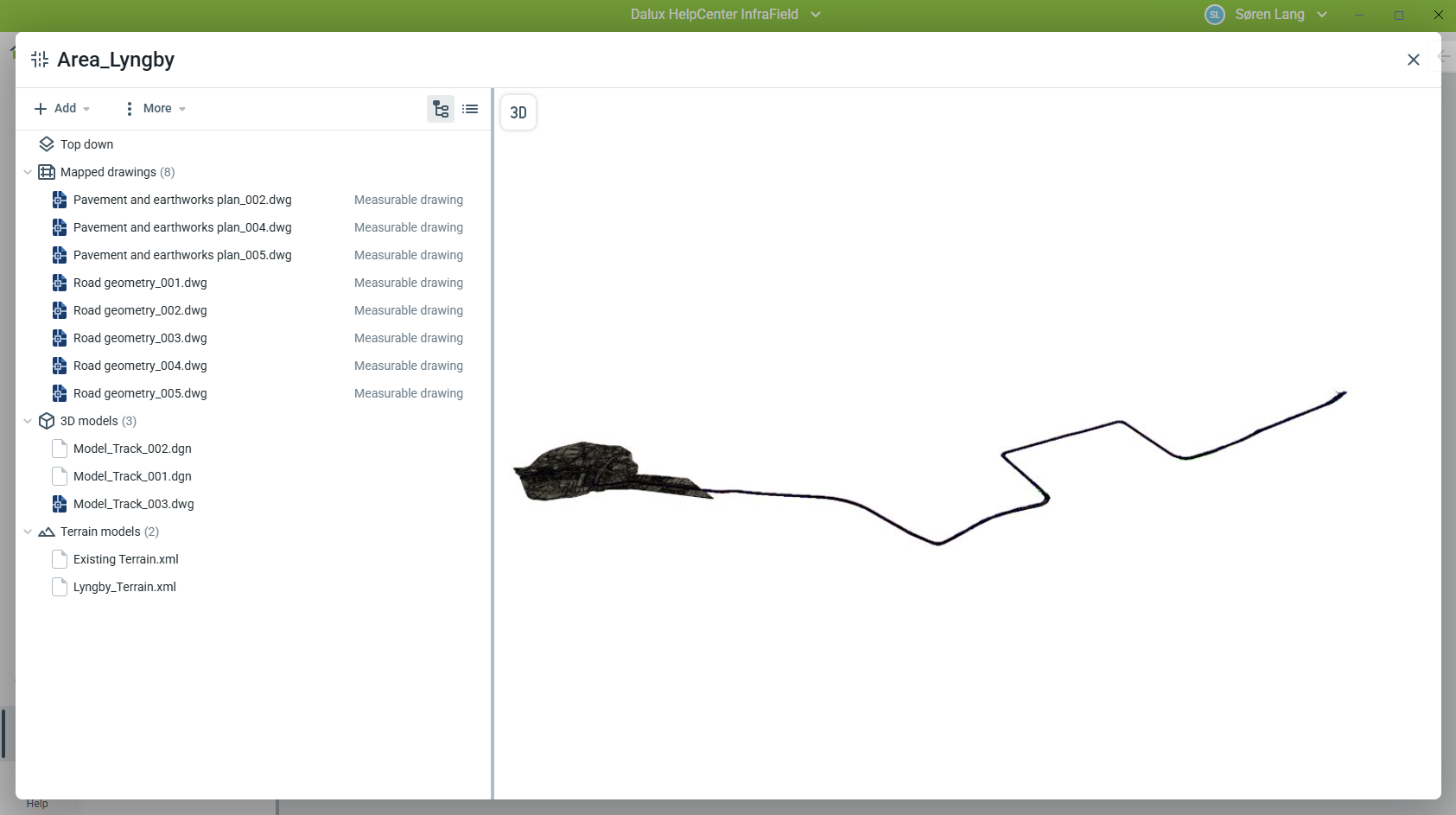

Ha a fájlok fel vannak töltve és feldolgozva, típus és szakterület szerint rendeződnek. Elérhető a kombinált modellek 3D-s előnézete.

Egy területnek legalább egy, koordinátákkal rendelkező BIM modellje kell, hogy legyen ahhoz, hogy megjelenjen a térképnézetben. Azok a területek, amelyek csak PDF-eket vagy képeket tartalmaznak, nem helyezhetők el a térképen.

Az objektumok közötti maximális távolság területenként 50 km.

További lehetőségek

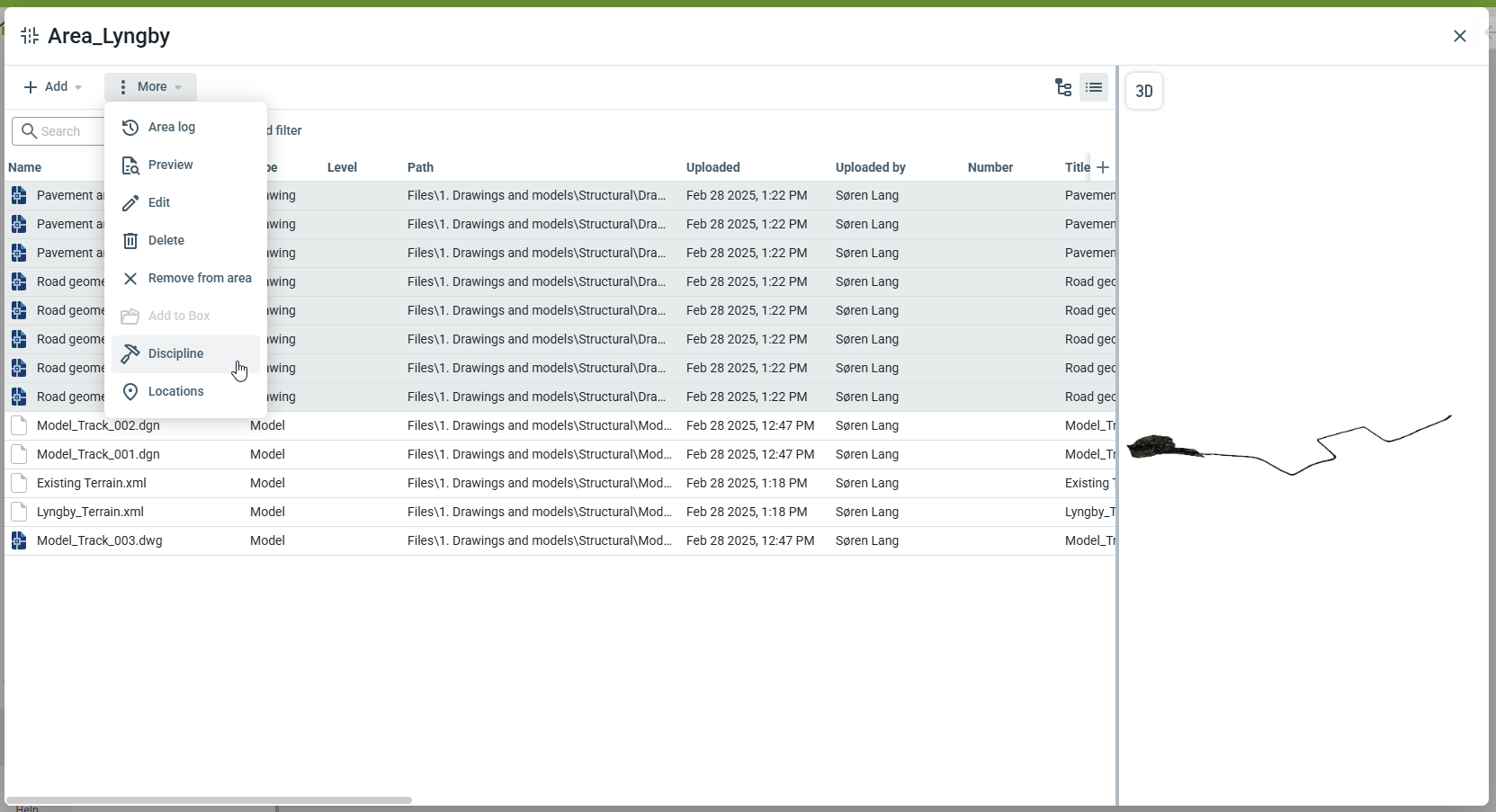

A Több menüben elérheti a Területnaplót vagy megtekintheti a modell Előnézetét.

Minden rajznál rákattinthat az -ikonra, hogy elérje a következő lehetőségeket:

  • Szerkesztés: Nyissa meg a fájlt a metaadatok vagy a mappa szerkesztéséhez, illetve új verzió feltöltéséhez
  • Törlés: Törölje ezt a fájlt a Helyszínekből és a Box-ból.
  • Hozzáadás a Boxhoz: Ha ezt a fájlt a számítógépről töltötte fel, hozzáadhatja ezt a fájlt egy mappához a Dalux Boxban.
  • Eltávolítás a területről: Ha ezt a fájlt a Boxba is feltöltötték, eltávolíthatja a területről anélkül, hogy törölné.
  • Szakterület: Állítson be szakterületet/alterületet.
  • Helyszínek: Itt eldöntheti, hogy a rajz látható legyen-e a Helyszínek nézetben vagy sem.

3D modellként feltöltött modellfájlok esetén használhatja a Terepmodellre váltás opciót. Terepmodellként feltöltött modellfájloknál használhatja a 3D modellre váltás lehetőséget.

Az alapértelmezett nézet a mappanézet, de megváltoztathatja azt a jobb felső sarokban található ikonra kattintva. Ez a fájlokat szabványos listanézetben jeleníti meg, ahol kereshet és szűrheti a tartalmakat. Egyszerre több fájlt is kijelölhet szerkesztésre vagy törlésre.

Szerkezetek

A Szerkezetek a függőleges vagy épület-szerű elemekhez használatosak, amelyeket lineáris infrastruktúra-projektek mentén vagy azokban helyeznek el, például állomások vagy műszaki épületek.

A Területektől eltérően a Szerkezetek:

  • Tartalmaznak szinteket
  • Legfeljebb 2 km hosszúak lehetnek
  • A rajzok szintekhez vannak rendelve

A szerkezeteket a BIM fájljaikban található koordináták alapján helyezik el, és nem lehet őket kézzel pozícionálni.

A térképnézetben csak a modell alaprajzának automatikusan generált felülnézete látható. A szerkezethez csatolt rajzok nem jelennek meg közvetlenül a térképen.

Szerkezetek aktiválása

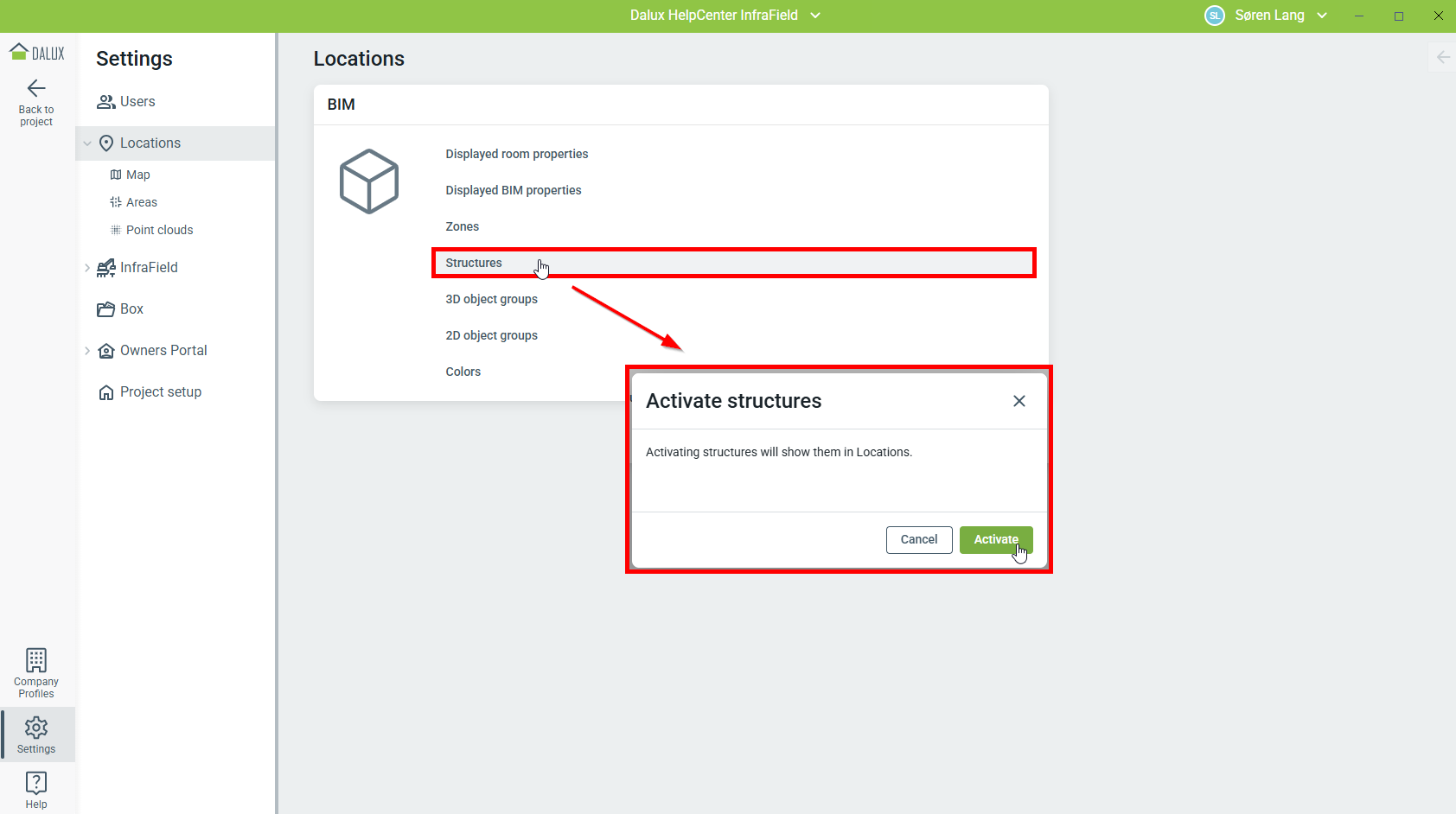

A szerkezeteket használat előtt aktiválni kell. A szerkezetek aktiválásához menjen a következőhöz:

Beállítások Helyszínek 'Szerkezetek''Aktiválás'

Új szerkezet létrehozása

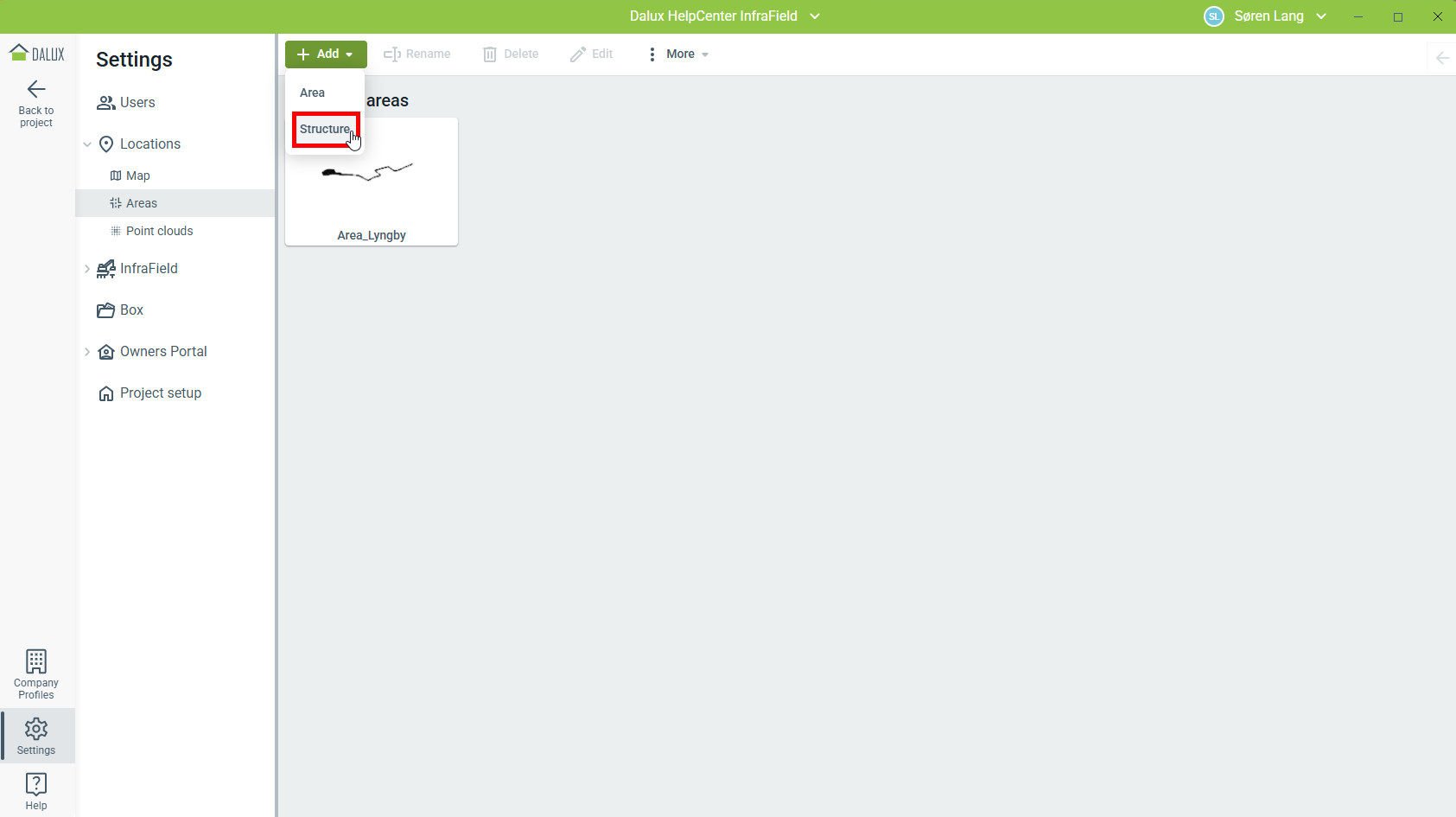

Új szerkezet létrehozásához menjen a következőhöz:

Beállítások Helyszínek Területek 'Szerkezet'

A modellek és rajzok feltöltése ugyanúgy történik, mint az épületekben. Mivel ezek ugyanúgy működnek, létrehozhatók szintek, és a rajzok meghatározott szintekhez rendelhetők. Erről részletesebben olvashat ebben a cikkben: IFC modellfájlok és 2D rajzok feltöltése.

Főbb különbségek

Terület Szerkezetek
Lineáris infrastruktúrához használják Függőleges vagy épület-szerű elemekhez használják
Nincsenek szintek Tartalmaz szinteket
Max. 50 km az objektumok között Max. 2 km az objektumok között
Nyomvonalakkal szegmentálva Szintek szerint rendezve
A térképnézetben megjelenő rajzok (feltérképezve) A térképnézetben csak a modell alaprajza látható



További információk

Ha többet szeretne megtudni a területekben vagy szerkezetekben való navigálásról, olvassa el ezt a cikket: Navigálás a helyszíneken asztali gépen.
