Ebben a cikkben elmagyarázzuk, hogyan kell beállítani előre definiált vagy egyedi koordináta-rendszereket az InfraFieldben.
A koordináta-rendszerek elengedhetetlenek a civil projektekben, mert biztosítják, hogy a tervezési, felmérési, építési és GIS-adatok a teljes életciklus során pontosan össze legyenek hangolva.
Ha a koordináta-hivatkozások nem következetesek, a hibák halmozódnak a fázisok során, ami eltolódott modelleket, elmozdult felületeket, hibás magasságokat és költséges építési hibákat eredményez.
A megosztott koordináta-keretrendszer biztosítja a pontos pozicionálást a terepen, a megbízható modellfedéseket a CAD/BIM és a GIS között, valamint a felmérési adatok, drónszkennelések, LiDAR-adatok és a design modellek zökkenőmentes integrációját.
Felhasználói jogok
A koordináta-rendszer beállításához Projektadminisztrátor beosztással kell rendelkeznie, vagy egy egyedi felhasználói csoport tagjának kell lennie, amelynek jogosultsága van a területek, épületek és helyszínek megtekintésére és szerkesztésére.
A koordináta-rendszer beállítása
A koordináta-rendszer a projektet a valós világban helyezi el, és igazítja az összes területet és szerkezetet a térképen. Miután beállította a koordináta-rendszert, az a projekt összes területére és szerkezetére érvényes lesz, és nem kell manuálisan elhelyeznie őket a térképen.
FIGYELEM
Győződjön meg róla, hogy a kezdetektől a helyes koordináta-rendszert választja ki, hogy később ne befolyásolja a területeit és szerkezeteit.

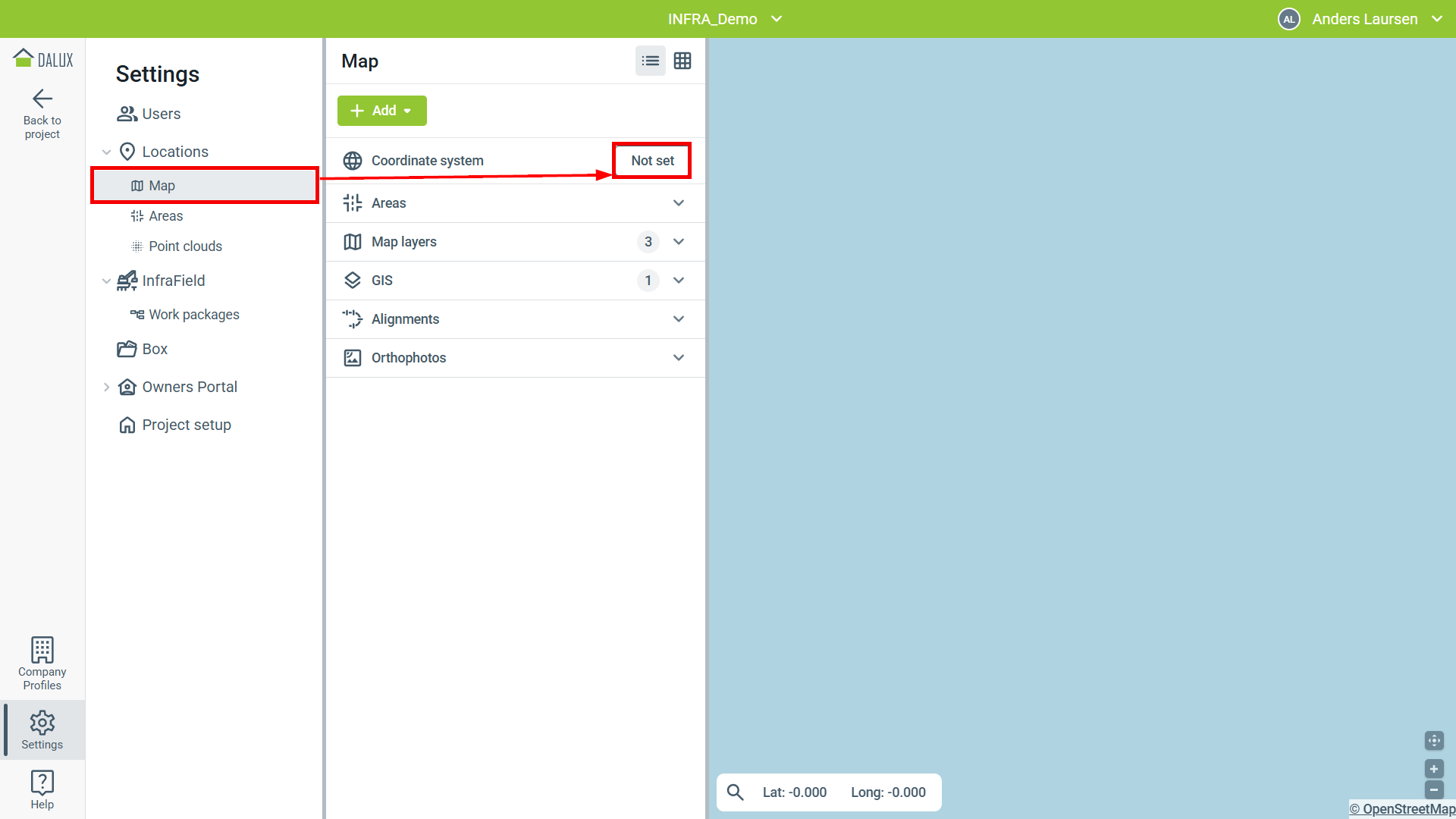

A projekt helyes koordináta-rendszerbe helyezéséhez lépjen a
Beállítások
Helyszínek
Térkép
A Koordináta-rendszer alatt kattintson a 'Nincs beállítva' elemre.

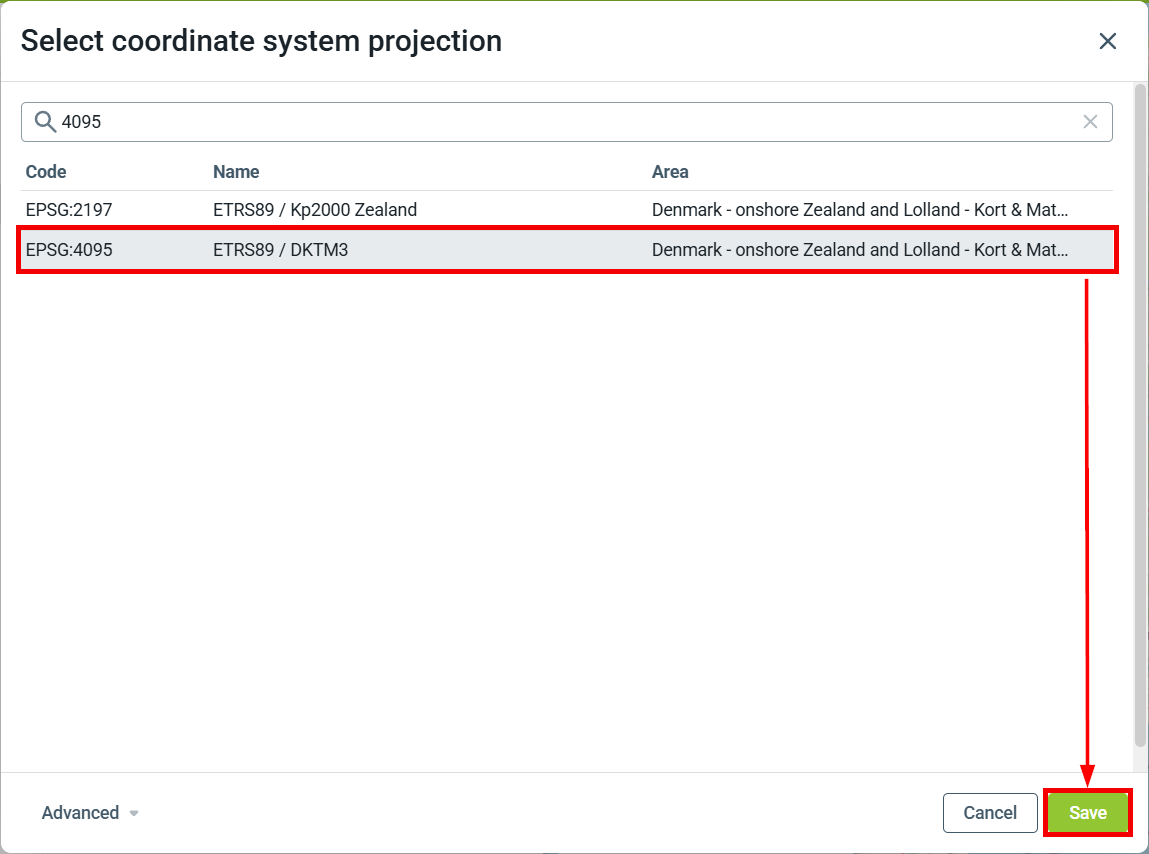

A megfelelő koordináta-rendszert kód, név vagy terület szerint keresheti. Miután megtalálta a megfelelő rendszert, válassza ki a listából, és kattintson az 'OK' gombra.
Ha nincs szüksége további testreszabásra, a koordináta-rendszer most már alkalmazva van a projektre, és használatra kész.
Speciális lehetőségek

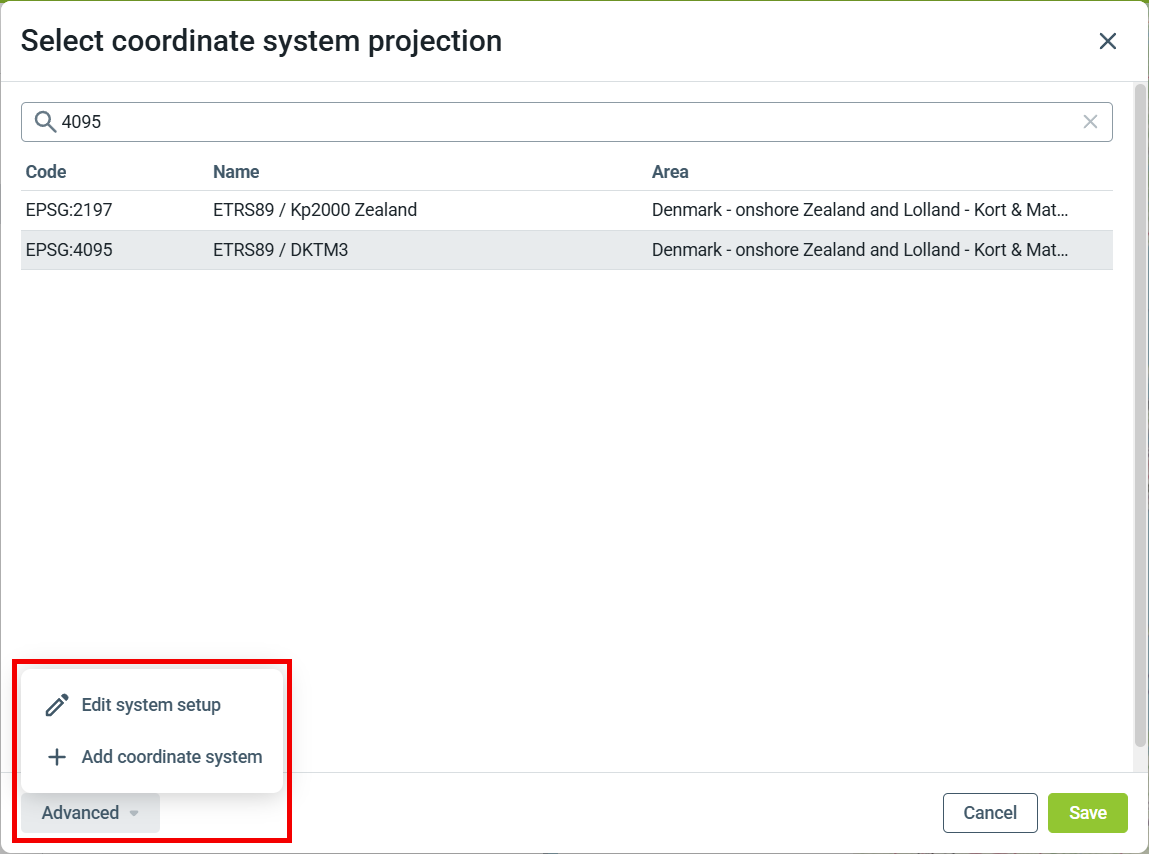

A 'Speciális' menüben szerkesztheti a jelenlegi koordináta-rendszer beállítását, vagy hozzáadhat saját egyedi koordináta-rendszert.

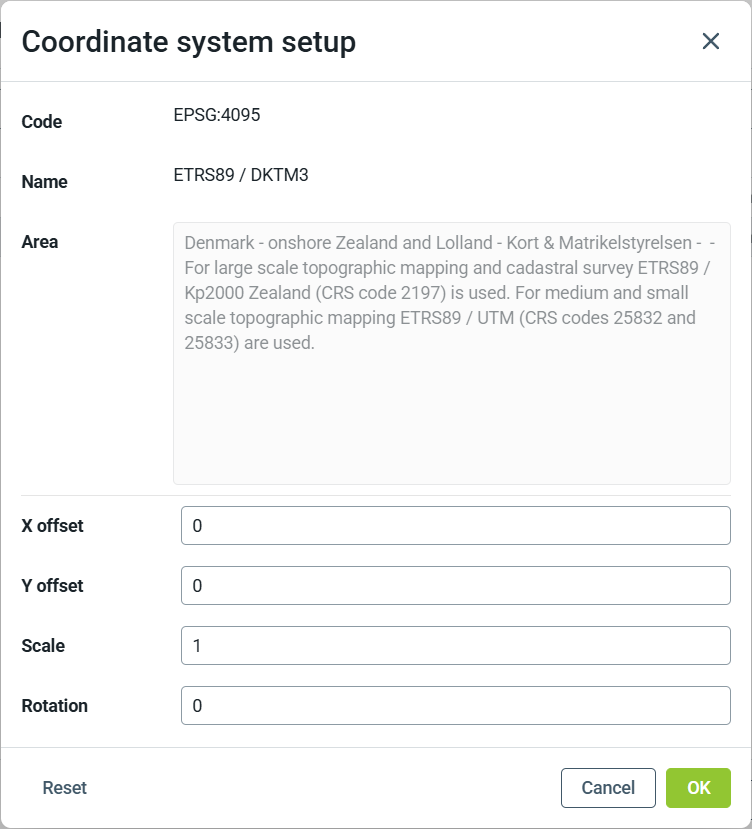

A Rendszerbeállítás szerkesztése alatt módosíthatja a kiválasztott rendszer vetületét, hogy az megfeleljen a projektjének. Ezt X és Y eltolás, méretarány és elforgatás beállításával lehet megtenni.
Szükség szerint alkalmazza a módosításokat, majd a mentéshez kattintson az 'OK' gombra.
Kattintson a 'Visszaállítás' gombra az alapértelmezett vetületi értékek visszaállításához.
Egyedi koordináta-rendszer hozzáadása
Ha nem találja a használt koordináta-rendszert, vagy saját egyedi koordináta-rendszert szeretne hozzáadni, felveheti azt a listába.

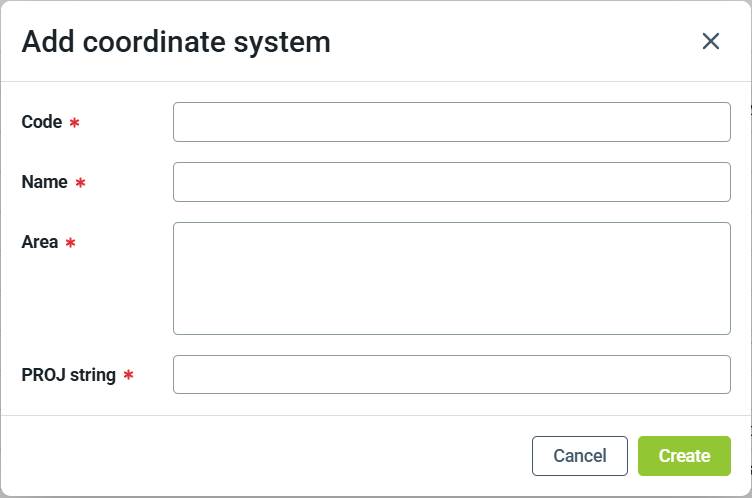

Ezt a 'Speciális' menüből végezheti el, és kattintson a Koordináta-rendszer hozzáadása.
Adja meg a szükséges adatokat: kódot, nevet és területet; ezek a lista nézetben jelennek meg.
A 'PROJ string' mezőnek tartalmaznia kell az értékeket az egyedi koordináta-rendszeréhez.
Kérjük, vegye figyelembe, hogy a 'Kód' később nem szerkeszthető, ezért győződjön meg róla, hogy a helyes értéket adta meg. Ha meg kell változtatnia a kódot, törölnie kell a koordináta-rendszert, és újra el kell kezdenie.
Miután hozzáadta, a koordináta-rendszer kiválasztható ugyanúgy, mint bármelyik alapértelmezett opció.
Egyedi koordináta-rendszer szerkesztése

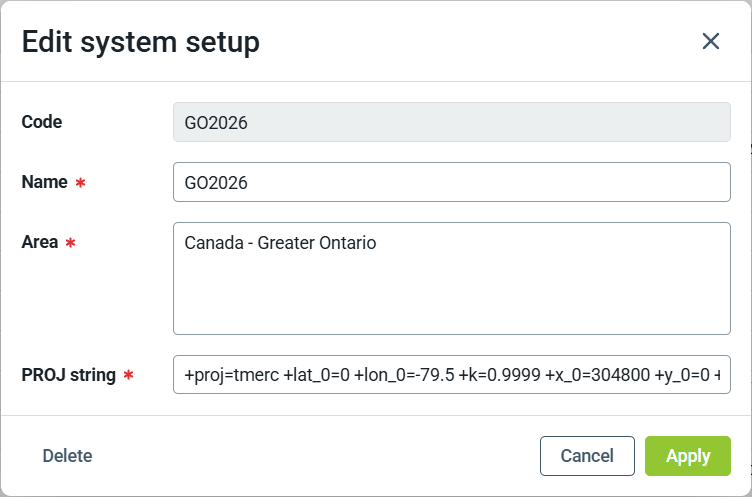

Amikor egy egyedi koordináta-rendszer van kiválasztva, a Rendszerbeállítás szerkesztése lehetővé teszi a név, a terület és a PROJ string szerkesztését.
Egy egyedi koordináta-rendszer törléséhez kattintson a bal alsó sarokban a 'Törlés' gombra. Törlés előtt megerősítést kérnek a művelet végrehajtásához.
A törölt rendszerek nem állíthatók vissza, de szükség esetén létrehozhat egy újat ugyanazzal az információval.
A törlés minden felhasználóra azonnal hatályba lép, ezért ha a projekt aktív, ennek megfelelően tervezzen.
További információk
Ha többet szeretne megtudni a GIS-adatok beállításáról, olvassa el ezt a cikket: Hogyan állítsd be a GIS-t és a LandXML-t.
