A próbatervek és ellenőrzési tervek kiterjedésének megtervezése lehetővé teszi, hogy meghatározza, milyen gyakran és mely helyszíneken szükséges egy ellenőrzés elvégzése.
Így nyomon követheti az elvégzett munkák előrehaladását, valamint a projektben még fennálló ellenőrzések számát.
Tovább
Ha többet szeretne megtudni a próbatervek vagy ellenőrzési tervek beállításáról, olvassa el ezt a cikket:
Ha zónák, 3D objektumcsoportok vagy 2D objektumcsoportok használatát tervezi, erősen javasoljuk, hogy ezeket az egyes ellenőrzési pontok kiterjesztése előtt állítsa be:
- Zónák: A zónák lehetővé teszik, hogy az ellenőrzéseket kezelhető területekre bontsa. Ha 3D vagy 2D objektumcsoportokat kíván használni, a zónák beállítása szükséges.
- 3D objektumcsoportok: Hozzon létre 3D objektumcsoportokat, hogy egy sor 3D elemhez tervezze meg az ellenőrzéseket.
- 2D objektumcsoportok: 2D objektumcsoportokat használjon, ha több elem ellenőrzését szeretné elvégezni, de nincs 3D modell. A 2D objektumcsoportok akkor is használhatók az ellenőrzések tervezésére helyszíneken, ha azok nincsenek konkrét objektumokhoz kötve.
Olvass tovább
Ha többet szeretne megtudni a Zónákról, elolvashatja ezt a cikket: Zónák és zónarétegek.
Ha többet szeretne megtudni a 2D és 3D objektumcsoportokról, elolvashatja ezt a cikket: Hogyan hozhat létre 2D / 3D objektumcsoportokat.
A kiterjesztés beállítása próbatervekhez és ellenőrzési tervekhez

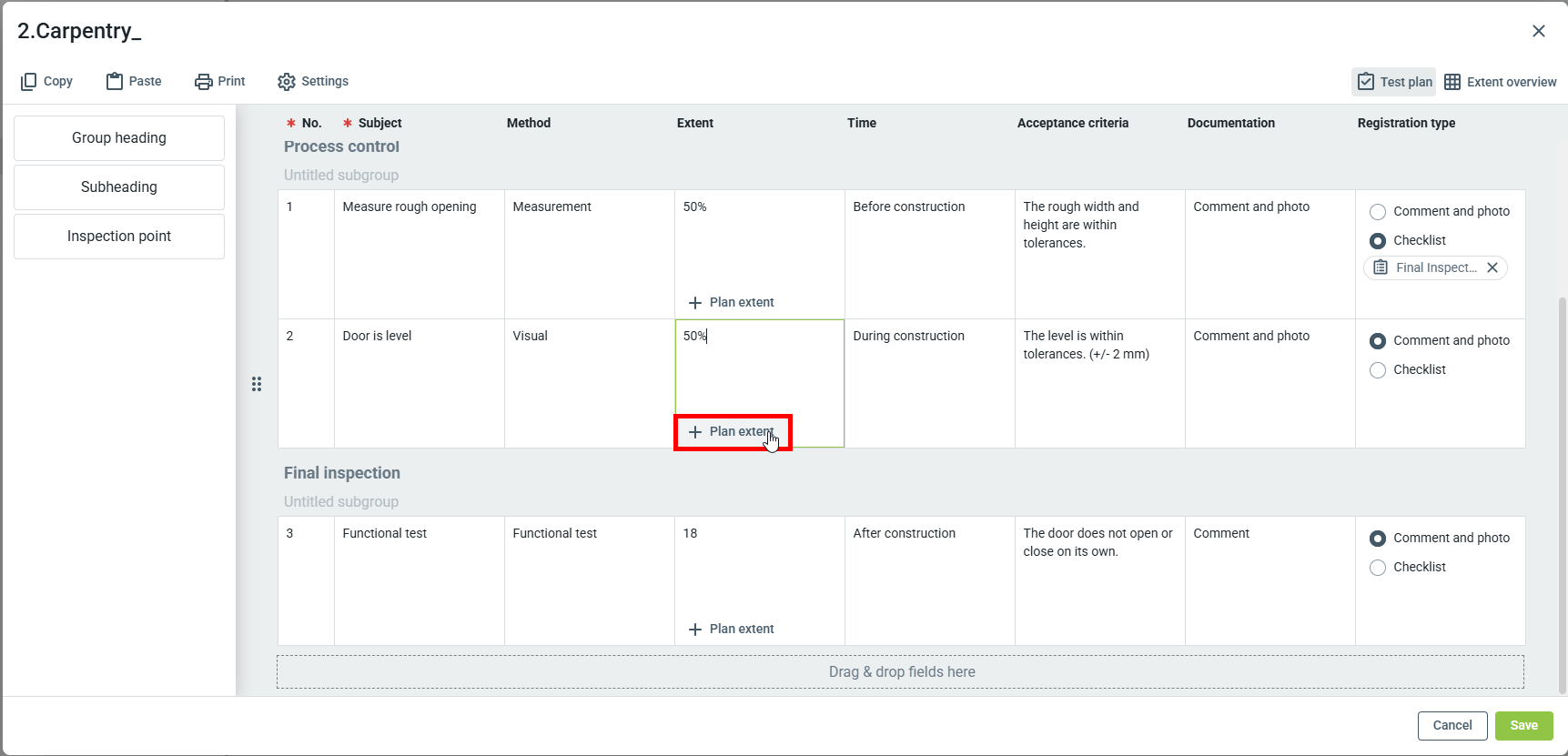

A kiterjesztést a következő módon tervezheti meg: Kiterjesztés tervezése.

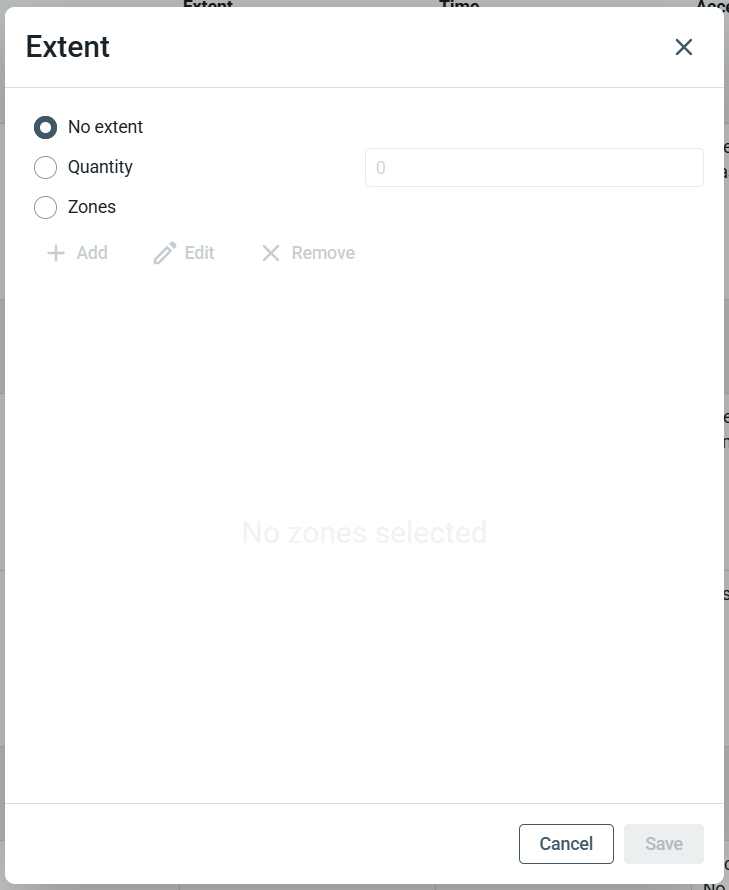

A kiterjedés a következőkre állítható be:
- Nincs kiterjesztés (nincs konkrét számú teszt tervezve)
- Mennyiség (a teljes tervezett teszt szám, de nem kötött adott helyszínhez)
- Zónák (bizonyos helyszíneken tervezett tesztek száma)
A kiterjesztés opcionális, és alapértelmezés szerint "Nincs kiterjesztés" értékre van állítva.
Ha a 'Zónákat' választja, kattintson a Hozzáadás gombra, hogy minden zónához ellenőrzések számát határozzon meg.
Több zóna kiterjedésének beállításához váltson a Kiterjesztés áttekintésére. Ez a nézet egyszerűsíti a próbatervek vagy ellenőrzési tervek kiterjedésének tervezését.
Az új ablakban a kiterjesztés áttekintése jelenik meg.
- Az ablak tetején az ellenőrzési pontok láthatók
- Bal oldalon megjelennek a zónák és zónarétegek
- Az ablak közepén található a mátrix

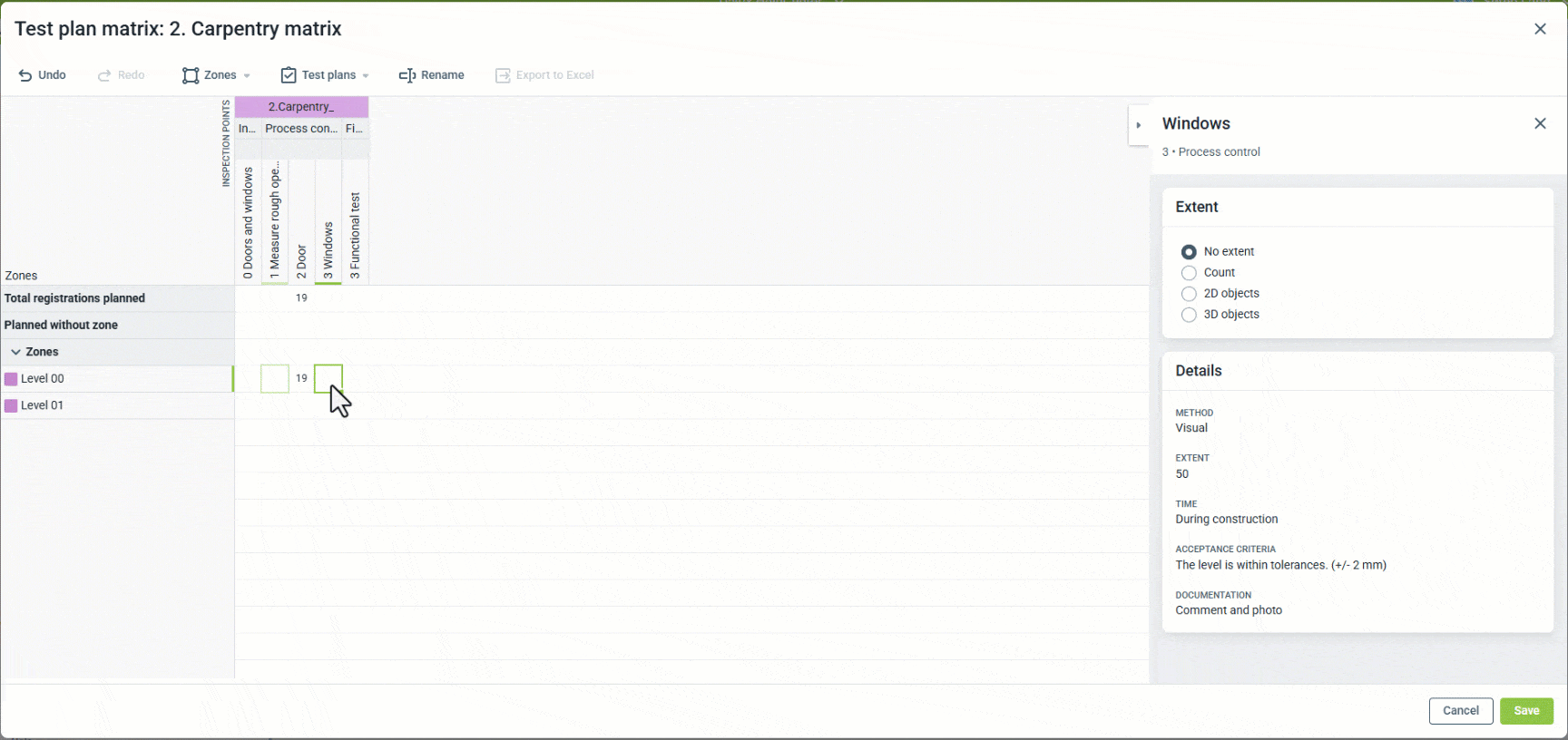

Amikor a mátrixra kattint, megnyílik a jobb oldalon egy panel. Itt állíthatja be a kiterjesztések mennyiségét és típusát.
Hogyan állítsunk be kiterjesztést zónákhoz helyszín nélkül
'Mennyiség' használható annak megtervezésére, hogy zónánként hány ellenőrzés szükséges, anélkül, hogy azok 3D vagy 2D objektumhoz lennének kötve.

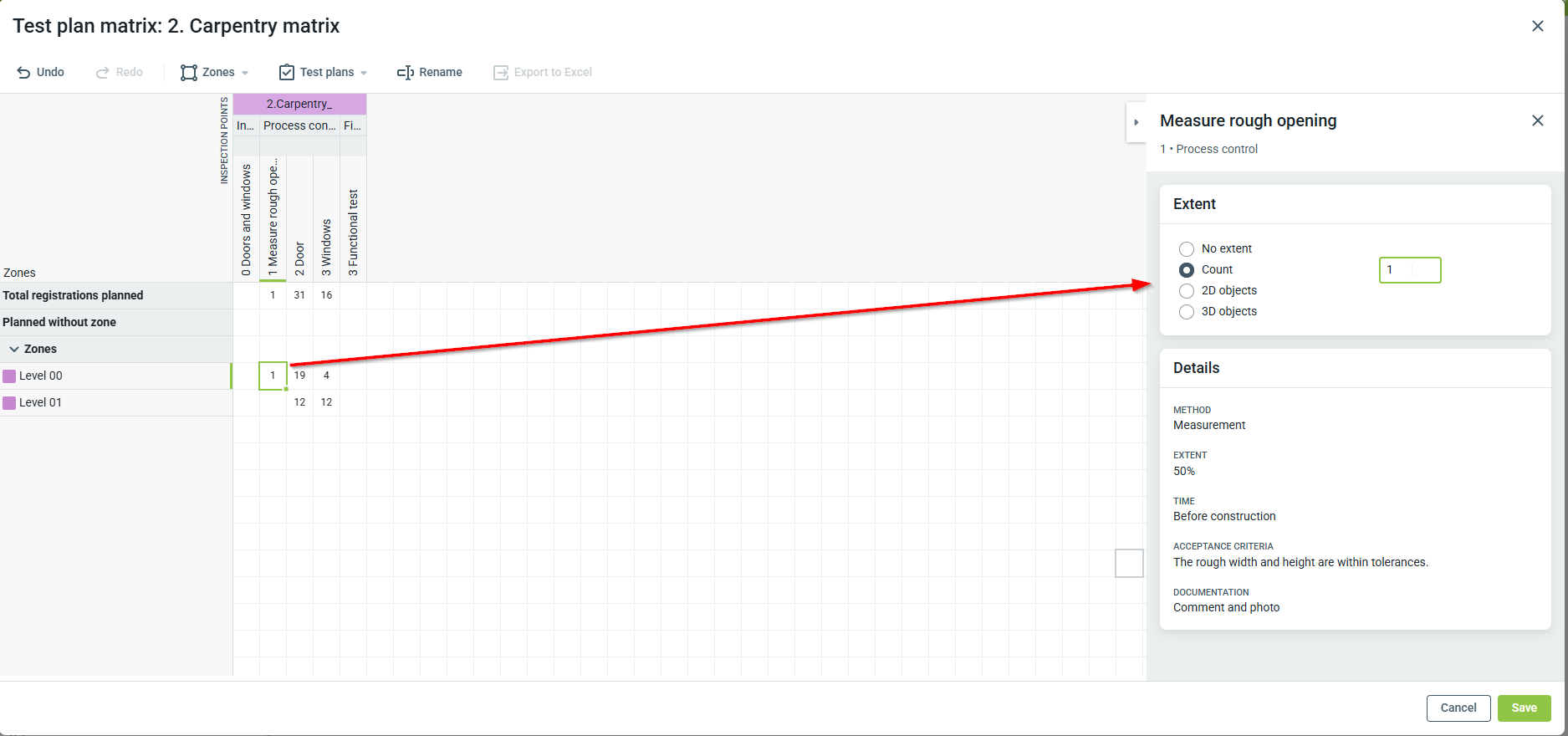

A mennyiség beállításához kattintson a mátrix azon cellájára, amelyik az ellenőrzési ponthoz és a zónához tartozik. A jobb oldali menüben kattintson a 'Mennyiség' gombra, és írja be, hány teszt legyen elvégezve.

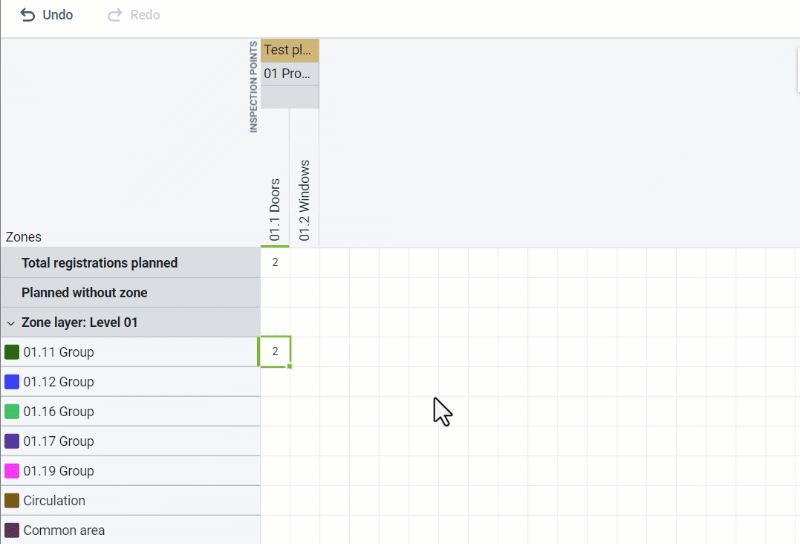

Ha ugyanazt a mennyiséget szeretné használni az összes vagy több zónában, akkor azt több zónán és ellenőrzési ponton keresztül húzással és ejtéssel is alkalmazhatja.
A 'Nincs kiterjesztés' cellát is áthúzhatja, hogy gyorsan visszaállítsa az összes tervezett kiterjesztést.
A tervezett regisztrációk teljes száma automatikusan frissül, és felül látható.
Szükség esetén kattinthat az egyes cellákra a mátrixban, és módosíthatja a kiterjesztés típusát vagy mennyiségét a jobb oldali menüben.
Ha végzett, kattintson a 'Mentés' gombra.
Hogyan használjuk a 2D vagy 3D objektumcsoportokat a kiterjesztéshez
Ha létrehozott 2D vagy 3D objektumcsoportokat, ezek használhatók a mennyiség automatikus beállítására és a tesztek megfelelő helyre történő elhelyezésére.
Erről a cikkről további információkat olvashat a 2D vagy 3D objektumzónákról: Hogyan hozzunk létre 2D / 3D objektumcsoportokat.
Jól definiált 2D vagy 3D objektumok csoportosítása hasznos lehet a tervezésnél, különösen, ha minden objektumot ellenőrizni kell. Például, ha egy épületben minden ajtót ellenőrizni kell, és minden ajtó egy 2D vagy 3D objektumcsoport része, a teljes szám automatikusan frissül a kiterjesztés áttekintésében.
Technikai információk
A 2D vagy 3D objektumokat felhasználó kiterjesztések dinamikusan frissülnek. Amikor objektumokat ad hozzá vagy eltávolít ezekből a csoportokból, a kiterjesztés is automatikusan frissül.
Győződjön meg arról, hogy a releváns objektumcsoportok elérhetők azokban a zónákban, ahol az ellenőrzéseket el kell végezni. Ha egy zónában nem állnak rendelkezésre objektumok, annak kiterjesztése 0 marad.

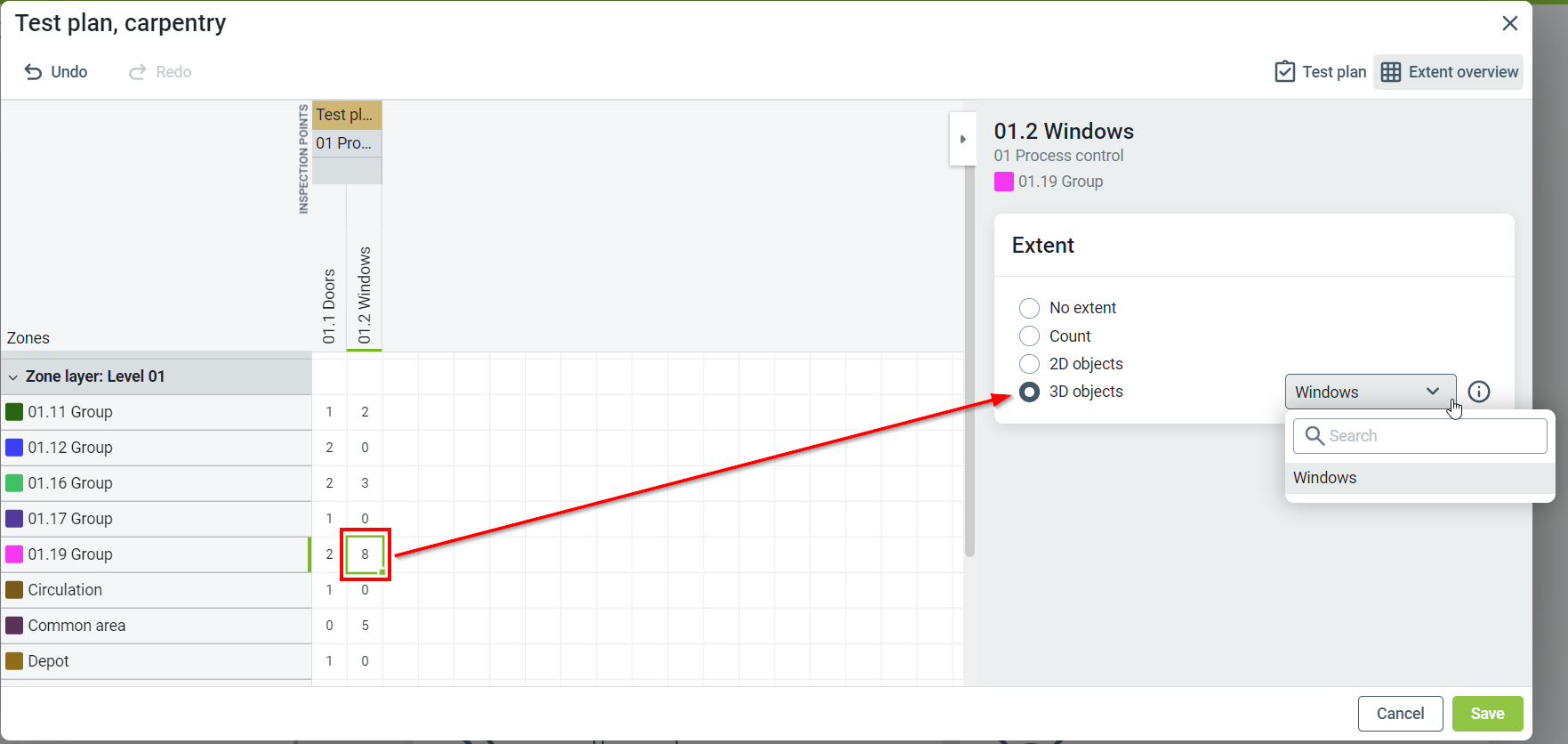

A 2D vagy 3D objektumcsoportok szerinti kiterjedés beállításához kattintson egy cellára a mátrixban. Ezután a jobb oldalon lévő menüben kattintson a '2D objektumok' vagy a '3D objektumok' gombra. Keressen vagy válassza ki, melyik csoportot kívánja használni.
A fenti példában az ablakok ellenőrzését 3D objektumok segítségével tervezzük.

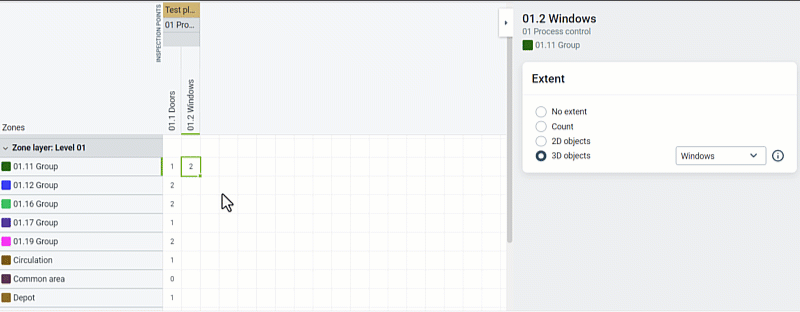

Gyorsan húzhat és ejthet több zónán keresztül, hogy a zónákhoz 2D vagy 3D objektumokként állítsa be a kiterjesztést.
Ha végzett, kattintson a 'Mentés' gombra.
InfraField projektek technikai információi
A zónák és a tervezett ellenőrzések a Szerkezetek esetében nem lesznek láthatók a
Térképen. A felhasználóknak meg kell nyitniuk a szerkezet releváns szintjét az ellenőrzések elvégzéséhez.
Részleges kiterjedés objektumok és zónák használatával
Amikor zónákban 2D vagy 3D objektumcsoportokkal állítja be a kiterjedést, részleges kiterjedést is beállíthat. A részleges kiterjedés lehetővé teszi, hogy meghatározza az elvégzendő tesztek százalékát.
Például, ha az előírások megkövetelik, hogy az épület minden emeletén az összes ajtó és ablak 50%-át teszteljék, akkor ezt részleges kiterjesztésként lehet beállítani.
Amint a zónában lévő 3D objektumok ellenőrzése megtörténik, a kiterjedés automatikusan frissül. A ellenőrzések akkor tekinthetők befejezettnek, amikor a részleges kiterjedés teljesül. Az ellenőrzések tulajdonképpen a részleges kiterjedésen túl is elvégezhetők.
