Hogyan készüljünk fel a SiteWalk-ra

Ez a cikk segít elindulni a SiteWalk használatában a projektjében. A SiteWalk használható BIM-modelleket használó projektekben, valamint kizárólag 2D-s projektekben, ha kizárólag rajzokkal dolgozik.

Bemutatjuk a szükséges felszerelést és a legjobb gyakorlatokat, hogy a SiteWalks során a lehető legjobb eredményeket érje el. A SiteWalk a következőkre használható:

• Gyors és könnyű vizuális dokumentáció az építés haladásáról vagy a megvalósult állapotról
• 360°-os képregisztrálás, integrálva a Dalux Field funkcióival
• Különböző időpontok összehasonlítása vagy a BIM modellel történő összehasonlítás

Szükséges felszerelés

Mielőtt elkezdhetné a SiteWalk használatát, a megfelelő felszerelésre lesz szüksége. A SiteWalk csak az alább felsorolt támogatott fényképezőgépekkel használható.

Támogatott kamera:

• Insta360 X5 - A Dalux által ajánlott, SD-kártya szükséges, pl. MicroSD V30
• Insta360 X4* - SD-kártya szükséges, pl. MicroSD V30
• Ricoh Theta Z1

*Kérjük, vegye figyelembe, hogy az Insta 360 X4 Air nem támogatott.

A következő eszközök használatát javasoljuk:

• Ajánlott kamera: Insta360 X5
• Hozzon magával power bankot, hogy elegendő akkumulátor-üzemidő álljon rendelkezésre a Felvételek készítése során
• Kerülje az objektívvédő használatát, mivel az befolyásolhatja a képminőséget

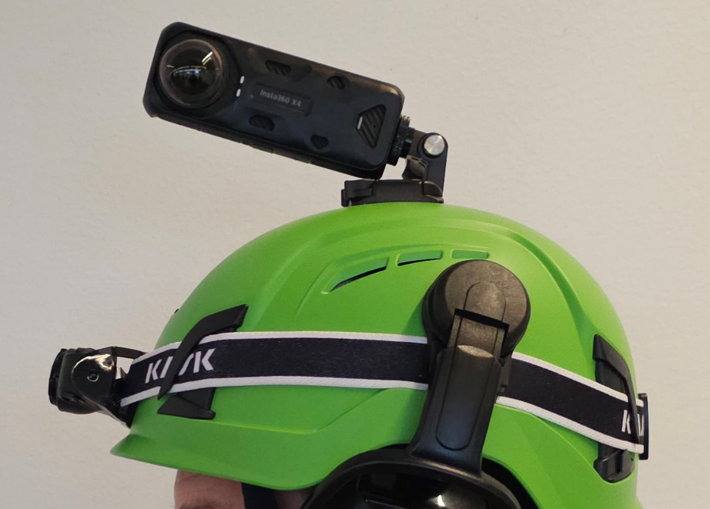

• Rögzítse a kamerát enyhe dőlésszöggel, hogy csökkentse a magasságot
• Vigyen magával kiegészítő világítást, ha gyenge fényviszonyú környezetben dolgozik

További részletekért tekintse meg a teljes eszközútmutatót: Ajánlott eszközök a SiteWalkhoz

Modell és rajz minősége

A SiteWalk használható mind BIM-projektekben, mind kizárólag 2D-s projektekben. A rajzokra helyezett útvonal az adatok típusától és minőségétől függ.

Íme néhány tipp a legjobb eredményhez csak 2D-s projektekben:

• Használjon egy jó minőségű, egyetlen szintre vonatkozó építészeti alaprajzot.
• Ideális esetben a rajz egyértelműen ábrázolja az olyan objektumokat, mint a falak, ablakok, ajtók és egyéb elemek.
• A rajznak tartalmaznia kell a méretarány-információt a Daluxban.
• Győződjön meg róla, hogy rajzonként csak egy alaprajz legyen, és felújítási projektek esetén ne legyenek átfedő verziók.

NE használja:

• MEP-rajzok
• Tükrözött mennyezeti alaprajzok
• Ortofotók
• Többszintes rajzok
• Rajzok sok megjegyzéssel és átfedéssel.

Jó példa a SiteWalkhoz

Ha a projektjében 3D-modellek vannak, kövesse az alábbi irányelveket:

• Használjon az épülethez tartozó építészeti modellt, amely olyan elemeket tartalmaz, mint a falak, ablakok, ajtók és egyéb elemek.
• Győződjön meg róla, hogy a szintek a megfelelő magasságban vannak létrehozva, és hogy a rajzok pontosan vannak leképezve méretarány és tájolás szerint.
• Kerülje a ugyanabban az épületben használt több tervezési verziót. Összekapcsolhat különböző szakterületek modelljeit egy épülethez, de nem ugyanazon terv különböző verzióit, például a felújítás előtti és utáni állapotot.
• Kerülje a BIM modell általános geometriai típusait, mint például az IFCElementProxy-t. Az ilyen típusok csökkenthetik az eredmény pontosságát.

Útvonaltervezés és ütemezés

A rendszeres SiteWalkok lehetővé teszik, hogy nyomon kövesse projektje előrehaladását az építési fázis során. Az egyszerű összehasonlítás és az alapos dokumentáció érdekében érdemes meghatározott időközönként SiteWalkot végezni

• Nagy aktivitású területek (MEP telepítések, belső kivitelezés stb.): hetente
• rendszeres aktivitás (betonmunkák, homlokzat stb.): kéthetente
• alacsony aktivitás (befejezett/megállított építési zónák): havonta

A rövidebb időközök a nagy aktivitású területeken biztosítják a megfelelő dokumentációt, és csökkentik a fontos információk kihagyásának kockázatát.

Ennek megfelelően tervezze meg az útvonal(aka)t. Járja be körülbelül ugyanazt az útvonalat minden alkalommal, hogy könnyen összehasonlíthassa a felvételeket. Kövesse az alábbi irányelveket útvonalai megtervezéséhez a legjobb eredmények érdekében:

• Kezdés és befejezés - Válasszon könnyen felismerhető helyeket a rajzokon (pl. ajtónyílások), amelyek legalább 10 méterre vannak egymástól. Győződjön meg róla, hogy a megfelelő pontokat választja a rajzon.
• Maradjon ugyanazon a szinten - Csak egy szintet rögzíthet videónként. Maradjon ugyanazon a szinten, és kezdjen új felvételt egy új szinten.
• Tudja, merre tart - Az útvonal könnyebb, ha tudja, merre tart. Nézzen körül először az építési helyszínen, és azonosítsa a meglátogatni kívánt helyszíneket. Legyen következetes az útvonalaival, mivel ez megkönnyíti később a képek összehasonlítását.
• Látogasson vissza a helyszínekre - Mindig jó ötlet kétszer is végigsétálni ugyanazon a területen. Ez segít a rendszernek felismerni, hol járt, és javítja a SiteWalk útvonalát.
