Ez a cikk elmagyarázza, hogyan lehet csak a Field és Helyszínek használatával rajzokat hozzáadni és frissíteni a Dalux projektekben. A Helyszínekhez hozzáadott rajzok a Field-ben használhatók regisztrációkhoz, például feladatokhoz és ellenőrzőlistákhoz.
További információk
Ha a projektedben is van Box, olvasd el ezt a cikket: Rajzok és dokumentumok verzióinak frissítése.
Ha a projektjében van egy 3D modell, olvassa el ezt a cikket: IFC modellfájlok és 2D rajzok feltöltése
Hogyan lehet rajzokat feltölteni
Felhasználói jogosultságok
Csak projektgazdák vagy a Helyszínek szerkesztési jogosultságával rendelkező felhasználók hozhatnak létre épületeket és tölthetnek fel rajzokat. Tudjon meg többet a felhasználói csoportokról ebben a cikkben: Felhasználói csoportok beállítása.
Mielőtt használhatná a rajzokat a Helyszínekben és a Field alkalmazásban, hozzá kell adnia őket egy épülethez. Kezdje itt:
Beállítások
Helyszínek
Épületek

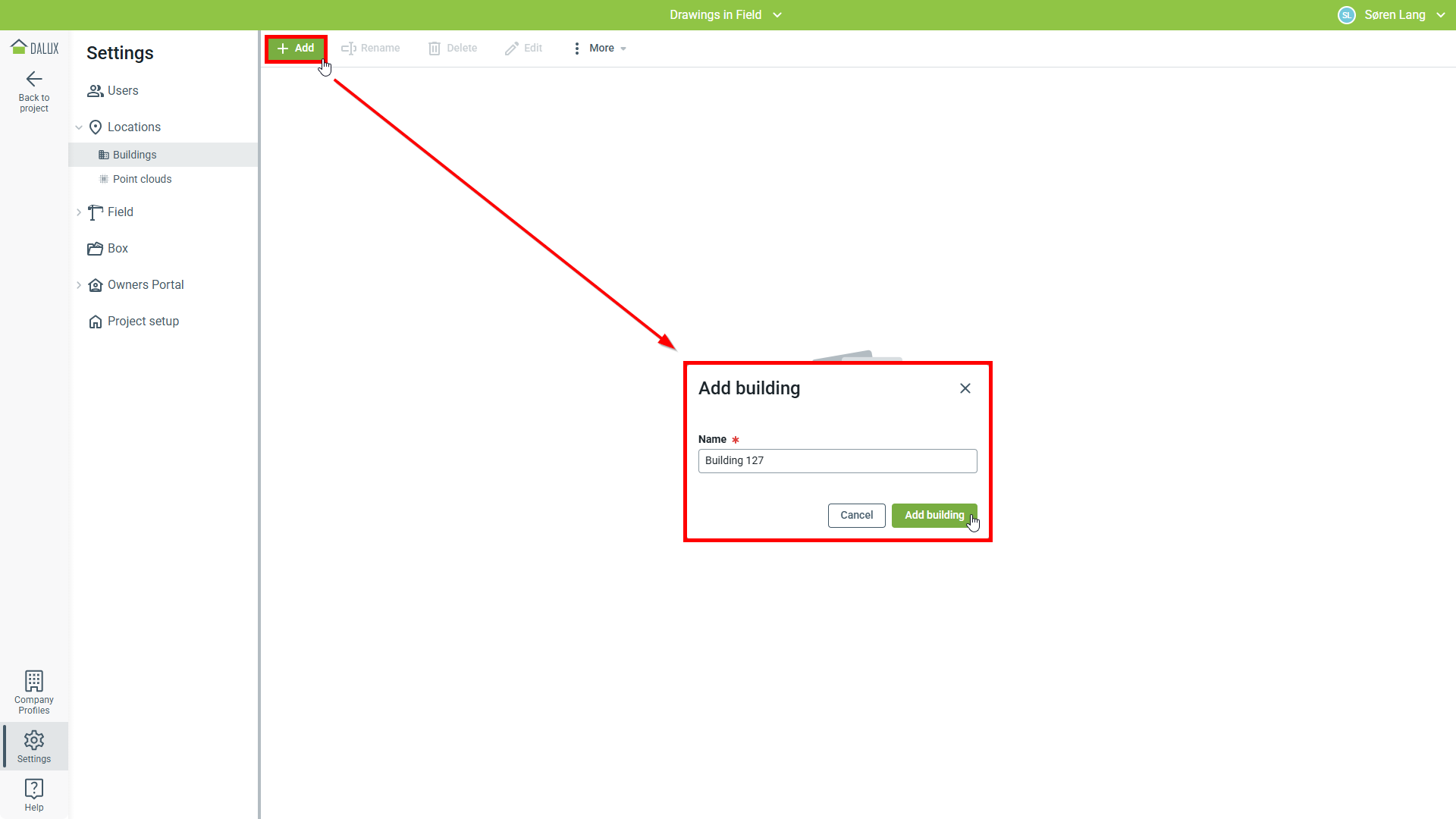

Hozzáadás.
Miután az épület létrejött, elkezdheti a rajzok feltöltését a számítógépéről.

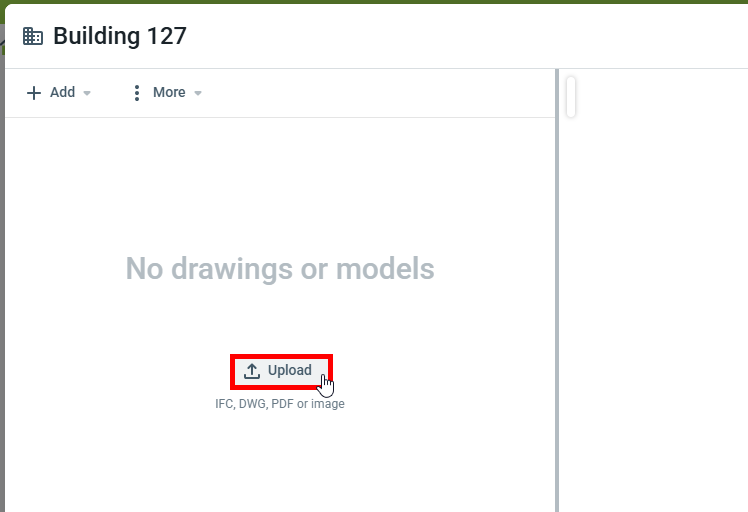

Kattintson Feltöltés és válassza ki a rajzait.

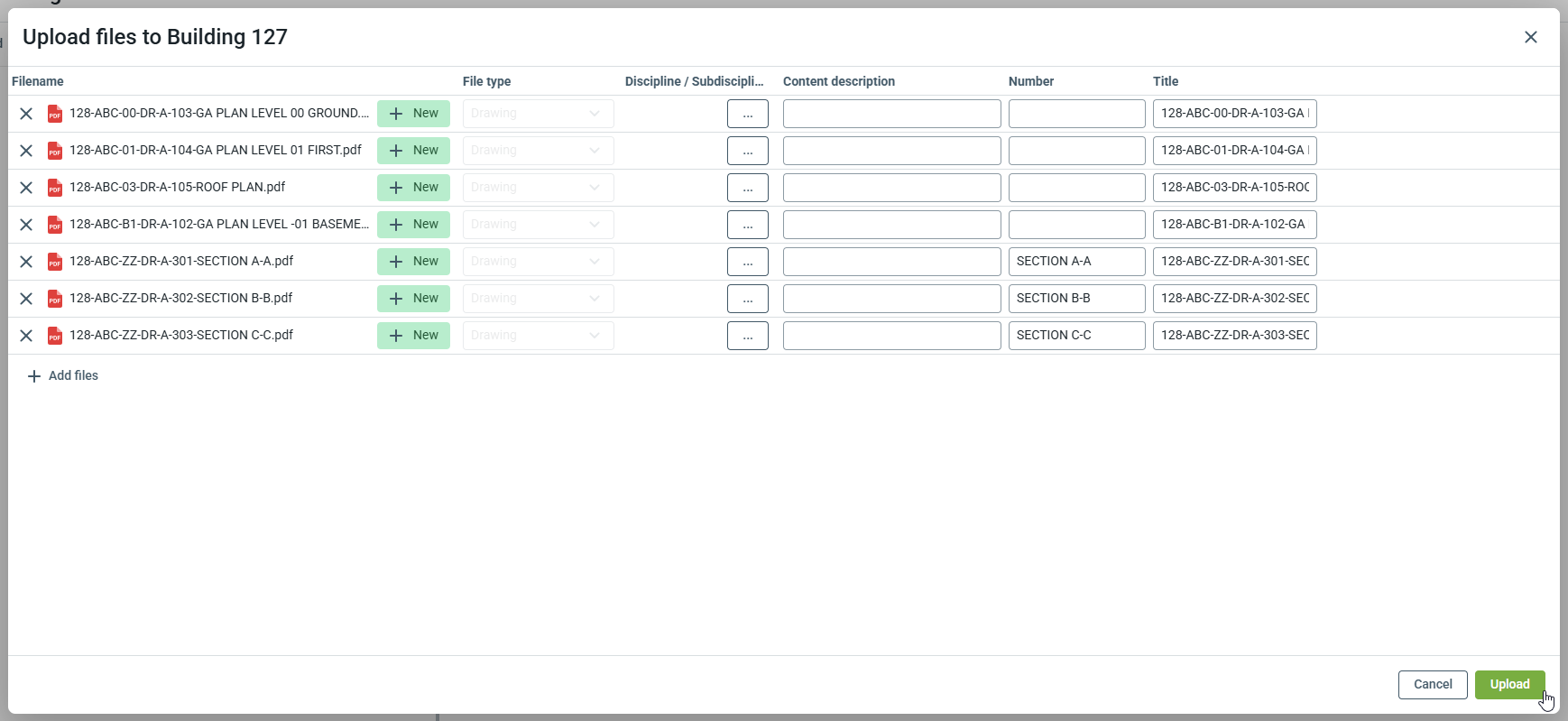

A feltöltési ablakban megtekintheti a feltöltésre váró fájlokat, és hozzáadhat szakterületeket, tartalmi leírásokat vagy rajzszámokat a hiperhivatkozásokhoz.
A cím állítja be a rajz nevét, amelyet a felhasználók látnak a Helyszínekben és a Fieldben, de nem változtatja a fájl nevét. Ez lehetővé teszi, hogy egyszerűsítse a megjelenített nevet, megkönnyítve a megfelelő rajzok megtalálását az építési területen.
Ezek a beállítások később módosíthatók.
Tudjon meg többet a szakterületekről ebben a cikkben: Szakterületek és alterületek
Tudjon meg többet a hiperhivatkozásokról ebben a cikkben: Hiperhivatkozások PDF rajzokon
Megjegyzés
Amikor a rajzok feldolgozásra kerülnek, elérhetővé válnak a Helyszíneken a projekt összes felhasználója számára.
Csak akkor javasoljuk a rajzok feltöltését egy épületbe, ha azokat a Field regisztrációkhoz kívánják használni.
A hozzáadott rajzok most már készen állnak a használatra a Helyszíneken és a
Fieldben.
Hogyan lehet szinteket hozzáadni
Minden rajz szintek nélkül kerül feltöltésre. Ha az épületeknek több szintje van, ajánlott szinteket hozzáadni a Daluxban, hogy segítse a rajzok rendszerezését.

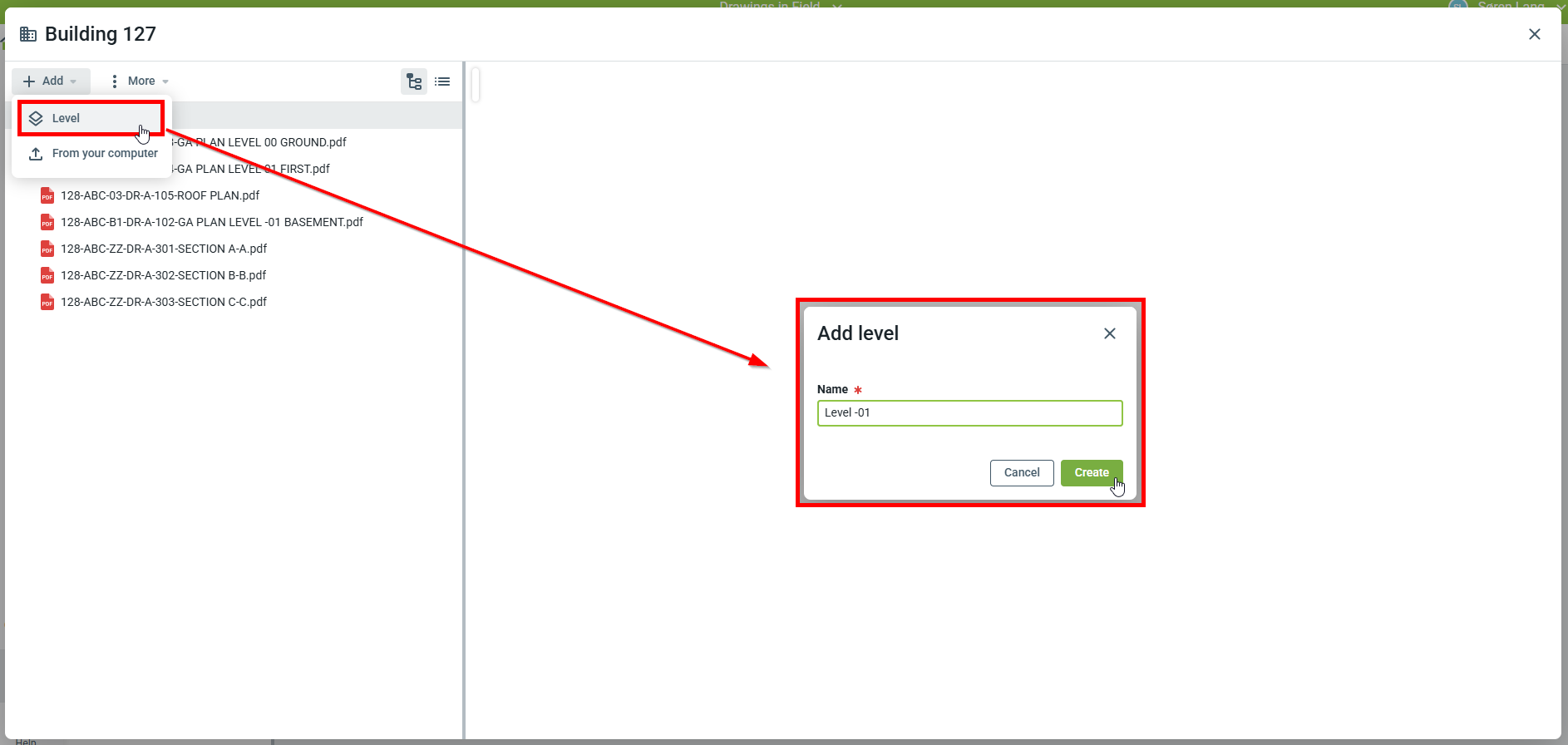

Egy szint hozzáadásához kattintson Hozzáadás
Szint
Írjon be egy nevet
'Létrehozás'
A szinteknek tükrözniük kell az épület szintjeit. A szintek létrehozása után be kell térképeznie a rajzokat.
A rajzok térképezéséhez húzza át és ejtse a rajzot egy szintre.
Megjegyzés

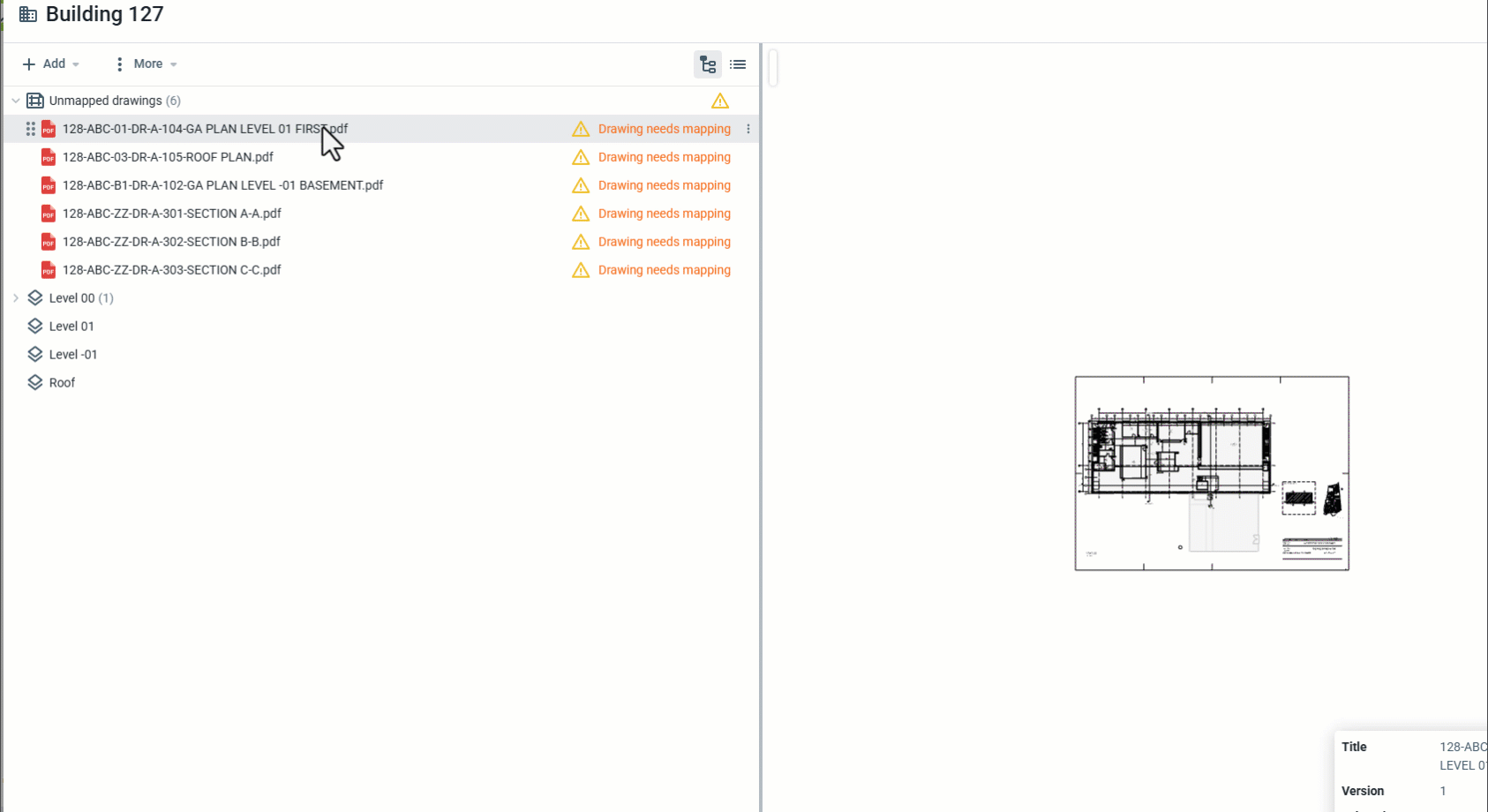

Amikor szinteket ad hozzá, a nem térképezett rajzok a "Szint nélkül" nevű mappában jelennek meg a Helyszíneken. Ezután lehet:
- Hagyja a rajzokat nem térképezett rajzokként

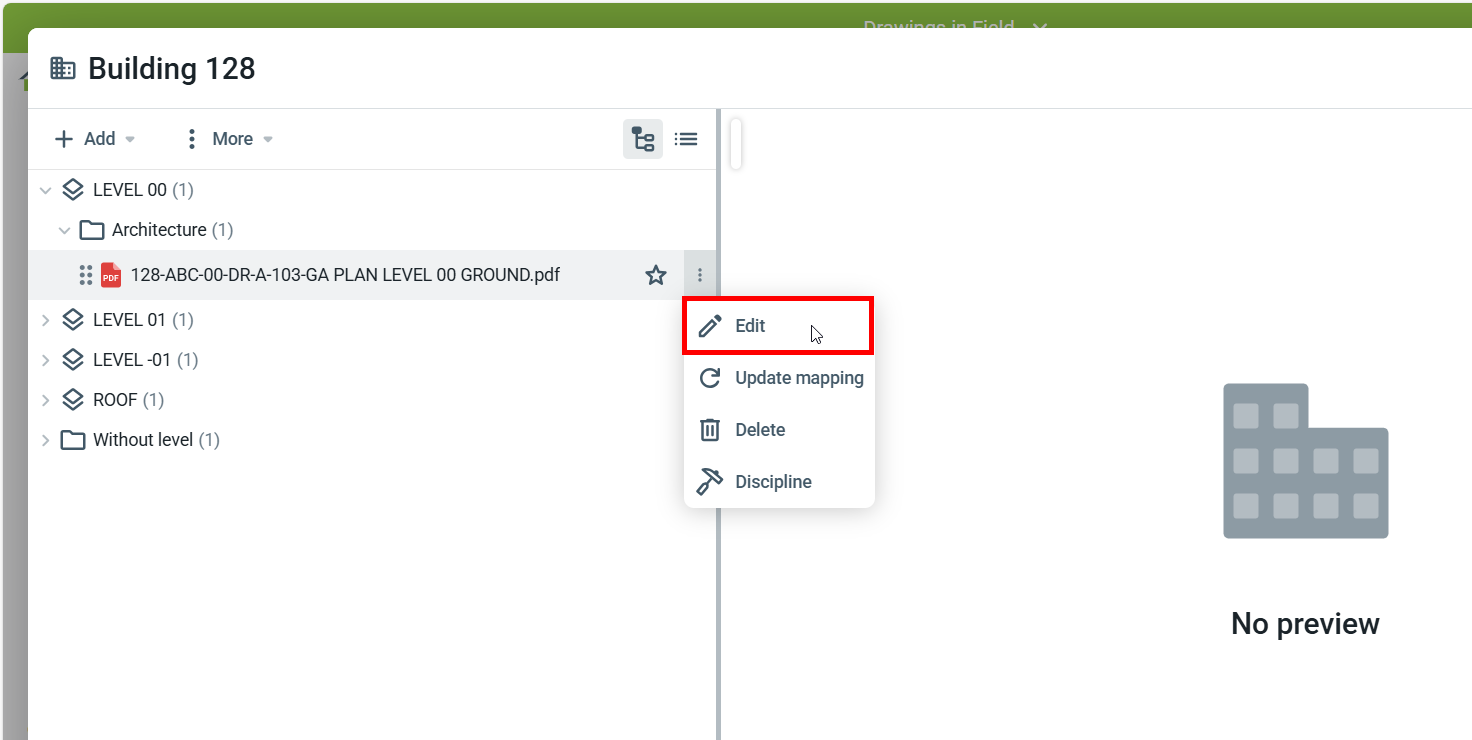

- Vigye a kurzort a nem leképezett rajz fölé, majd kattintson
Térképezés 3D-re
Nincs leképezés
Mindkét módszer ugyanúgy fog kinézni a Helyszínek alkalmazásban

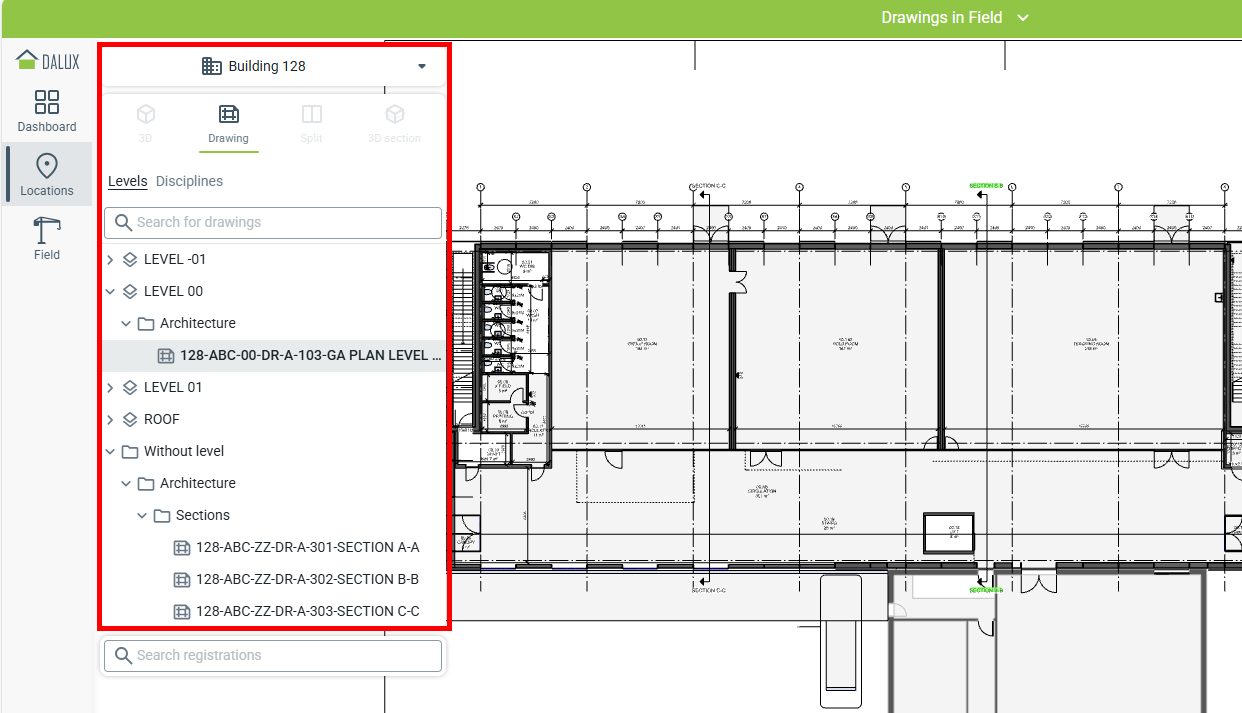

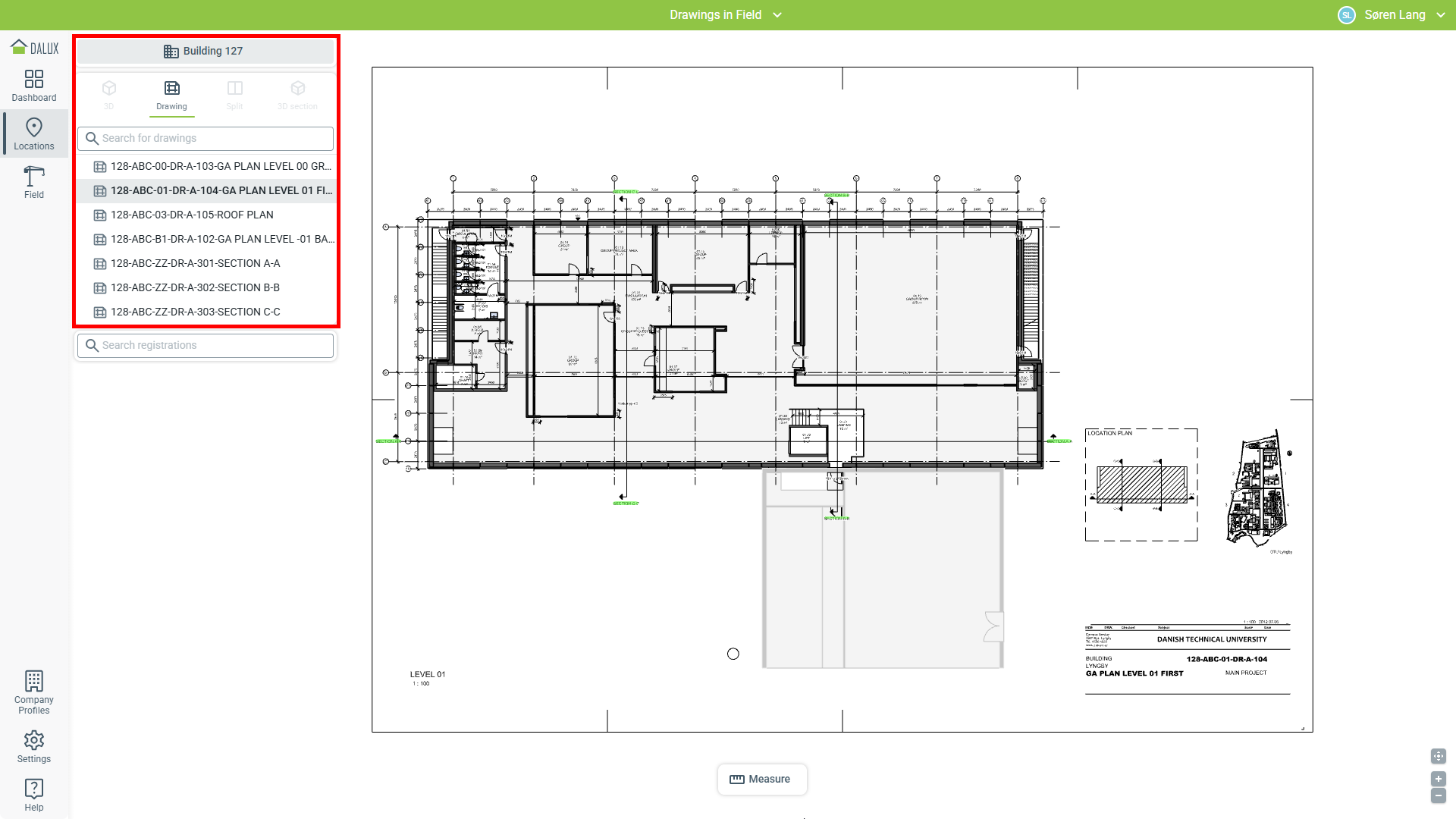

Amikor a rajzokat hozzáadják a szintekhez és a szakterületekhez, az eredmény valahogy így fog kinézni a Helyszíneken.
Hogyan lehet rajzokat frissíteni
Rajzait úgy frissítheti, hogy új verziót tölt fel az épületbe.
Technikai információk
Amíg a fájl neve megegyezik, a Dalux automatikusan feltölti az új rajzot új verzióként. A legújabb verzió mindig a Helyszíneken jelenik meg.
Ha egy másik fájlnévvel tölti fel a fájlt, új rajzként kezelik azt. Lásd alább, hogyan változtathatja meg a fájlneveket: Rajzok átnevezése vagy metaadatok módosítása
Kezdje itt:
Beállítások
Helyszínek
Épületek

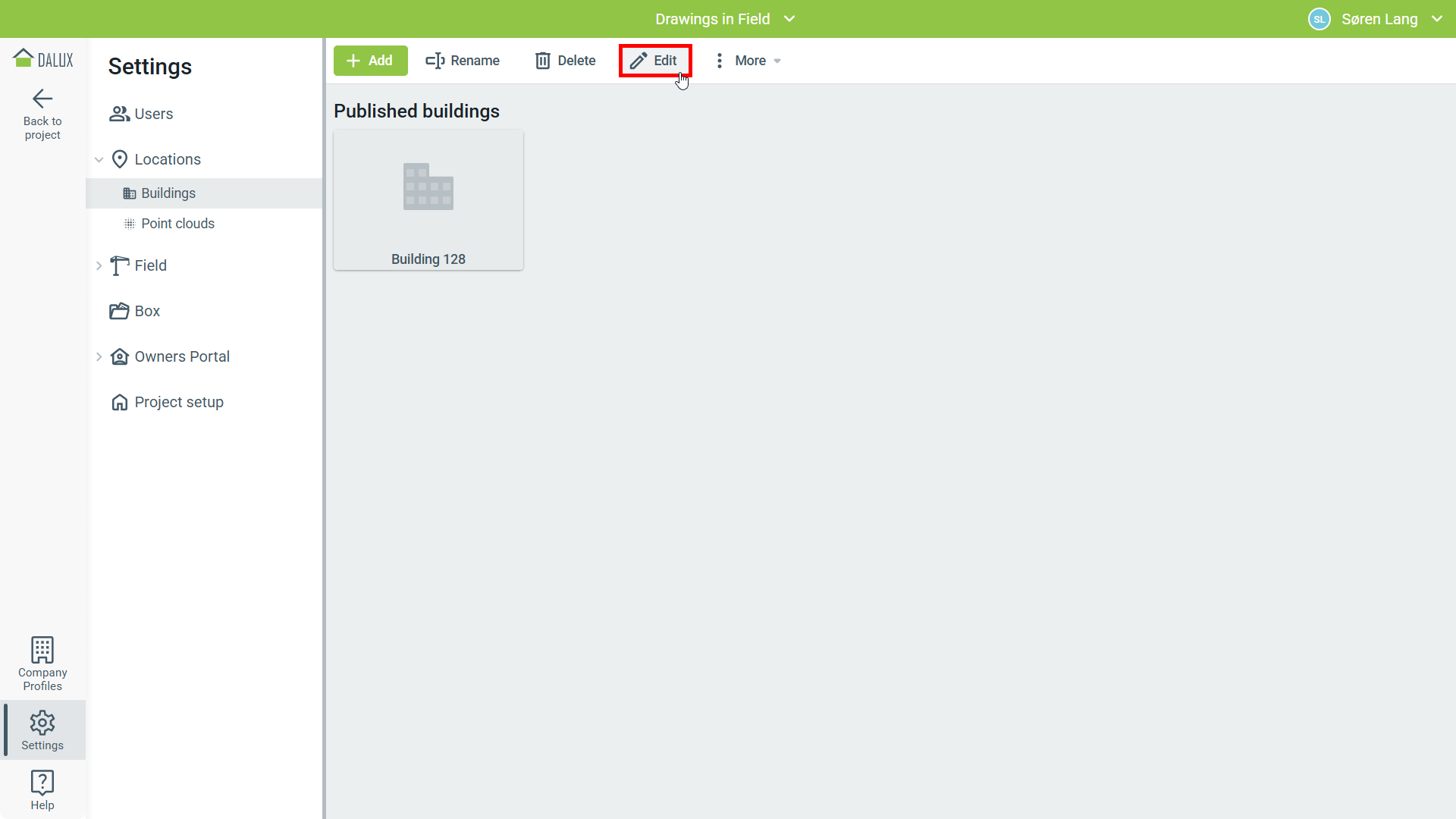

Válassza ki az épületét
Szerkesztés
Ezután a frissített rajzot a következő helyen adhatja hozzá:

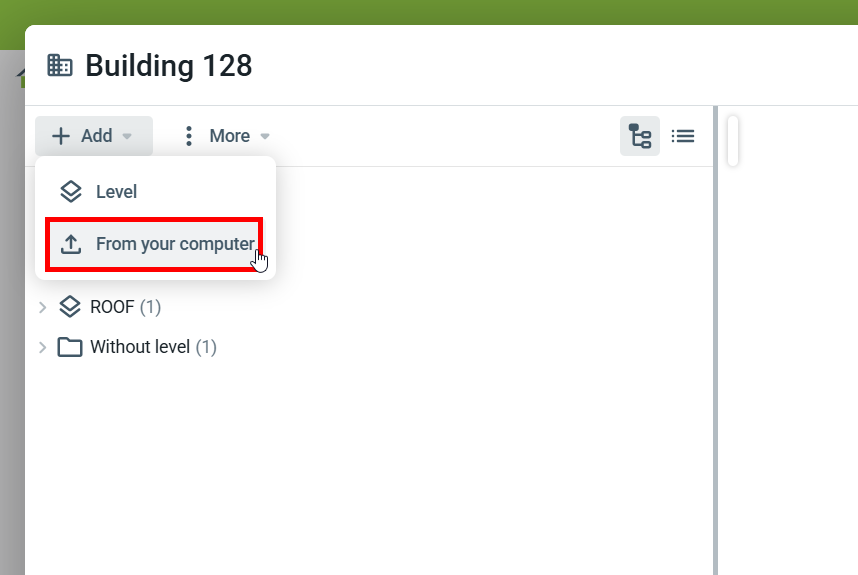

Hozzáadás
A számítógépről

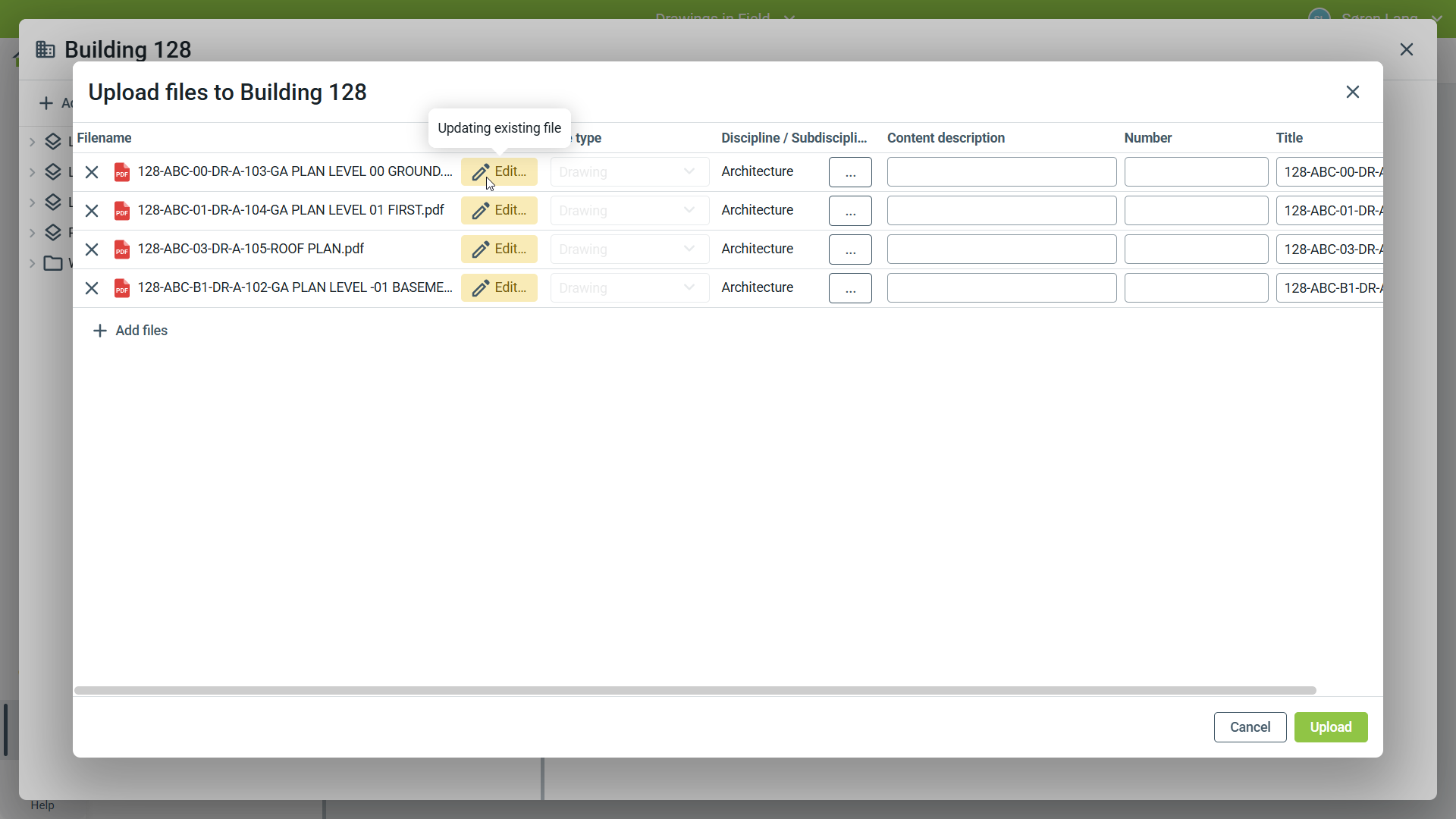

A feltöltési ablak mutatja, hogy egy meglévő rajz új verziója kerül feltöltésre. A szintekhez és szakterületekhez való térképezés változatlan marad. A rajzon végzett regisztrációk is a rajzon maradnak.
Technikai információ
Győződjön meg róla, hogy a frissített rajz ugyanazokkal a beállításokkal kerül exportálásra, mint az eredeti. Például, ha a rajzot elforgatják vagy áthelyezik egy másik területre, a Fieldben lévő regisztrációk nem mozognak vele.
Rajzok átnevezése vagy metaadatok módosítása
A fájlnév megváltoztatásához manuálisan kell feltöltenie egy új verziót közvetlenül a fájlhoz.
A rajz megnyitásához duplán kattintson rá, vagy hozza az egeret a rajz fölé, majd kattintsonSzerkesztés
A rajz új ablakban nyílik meg. Innen le is töltheti vagy ki is nyomtathatja a rajzot.
Megjegyzés
Ha meg kívánja változtatni a megjelenített nevet a Helyszínekben és a Fieldben, frissítse a rajz címét.

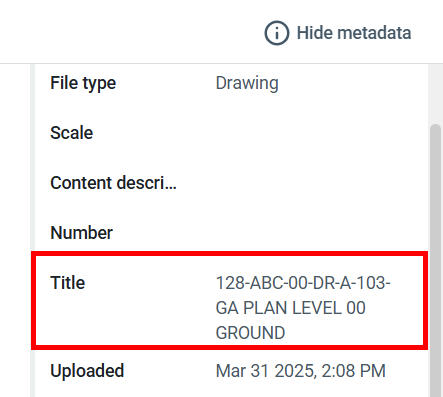

A metaadatok megváltoztathatók a jobb oldali menüben (Kattintson Metaadatok megjelenítése a menü megjelenítéséhez).

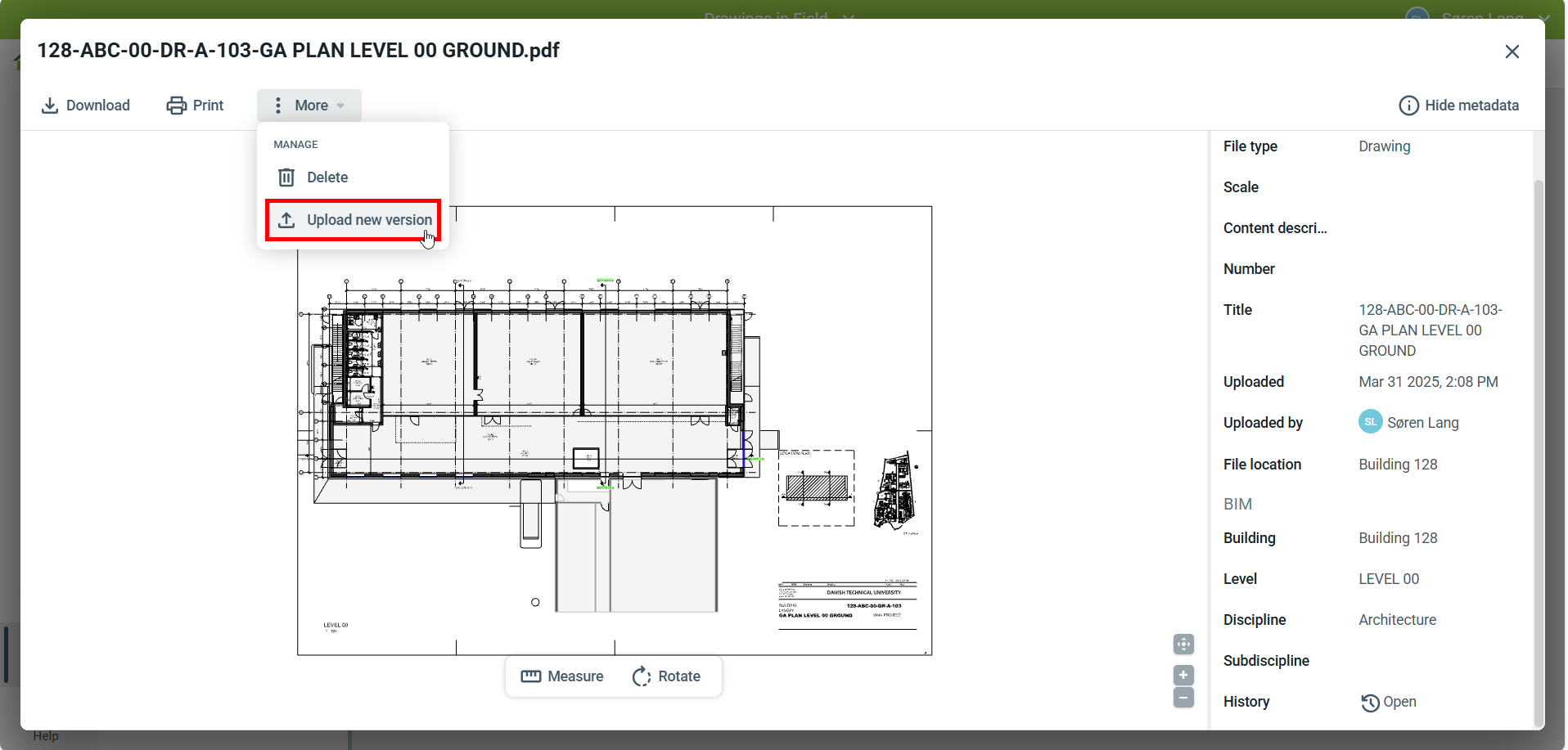

A Több menüben használhatja a
Új verzió feltöltése lehetőséget egy új verzió feltöltéséhez egy másik fájlnévvel. A feltöltési folyamat ugyanaz marad. A szintekhez és szakterületekhez való térképezés változatlan marad. A rajzon végzett regisztrációk is a rajzon maradnak.
