Ez a cikk bemutatja, hogyan lehet megtekinteni, összehasonlítani és exportálni a SiteWalkokat.
A SiteWalk lehetővé teszi, hogy fényképeket készítsen a projekt előrehaladásáról, miközben bejárja az építkezést egy 360°-os kamerával, amely a Dalux mobilalkalmazásához van csatlakoztatva.
A SiteWalkot használhatja
- Gyors és egyszerű vizuális dokumentáció az előrehaladásról vagy a valós állapotról
- 360°-os képregisztráció, integrálva a Dalux Field funkciókkal
- Összehasonlíthat különböző időpontokat vagy a BIM modellel
Erről a cikkről tudhatja meg, hogyan rögzíthet SiteWalkokat: SiteWalk rögzítése
Felhasználói jogosultságok
A SiteWalkok megtekintéséhez és összehasonlításához a projektben aktiválni kell, és a felhasználói csoportban jogosultsággal kell rendelkeznie a fényképek megtekintéséhez és/vagy feltöltéséhez. A Felvételek beállításáról további információt ebben a cikkben olvashat: A Felvételek beállítása.
A SiteWalk a Field Pro csomag része.
Hogyan érheti el a rögzített SiteWalkokat
A SiteWalkok vagy a Helyszínek vagy a
Field résznél érhetők el.
A SiteWalkok alaprajzon tekinthetők meg az útvonal vizualizálásával. Ehhez lépjen a Helyszínekhez, és keresse meg azt az alaprajzot, amelyen a SiteWalkokat készítették.

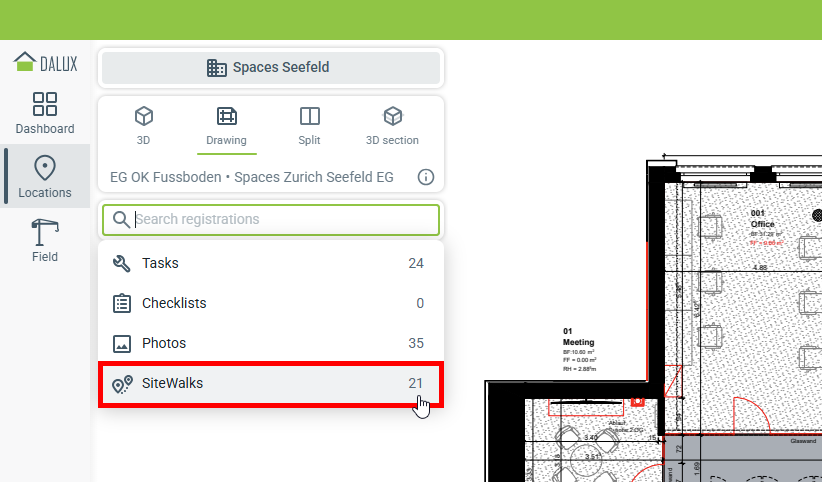

Az oldalsó menüben szűrhet a SiteWalks szerint.
Tippek és trükkök
Ha nem látja a regisztráció típus panelt, kattintson a keresőmezőbe, és a panel megjelenik.

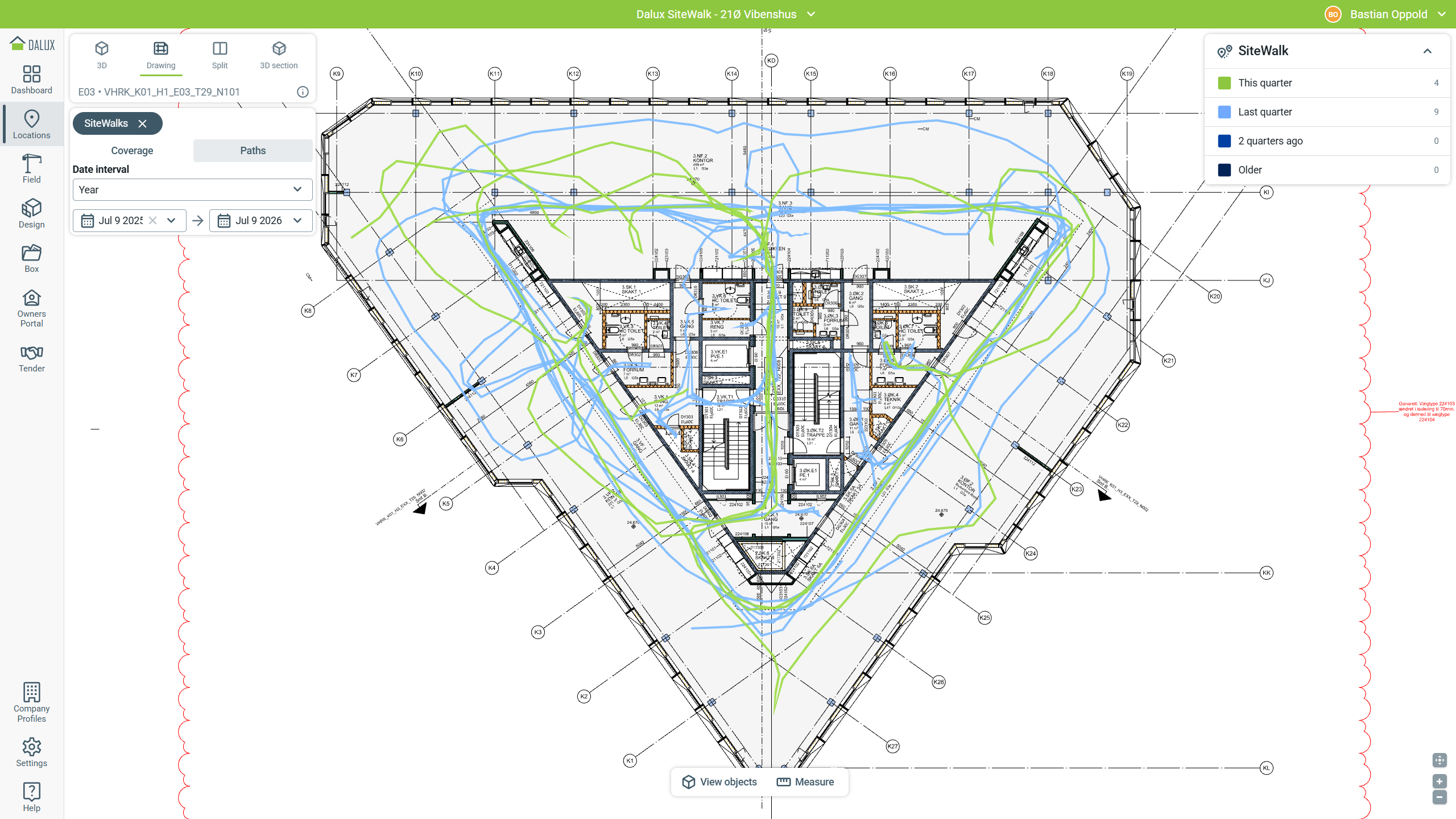

Ez megmutatja az alaprajzon készült SiteWalkokat. Az oldalsó menü segítségével szűrheti az adott időintervallum alapján megjelenített SiteWalkokat.
A SiteWalk útvonalak színe az időszűrő kiválasztásától függően változik.

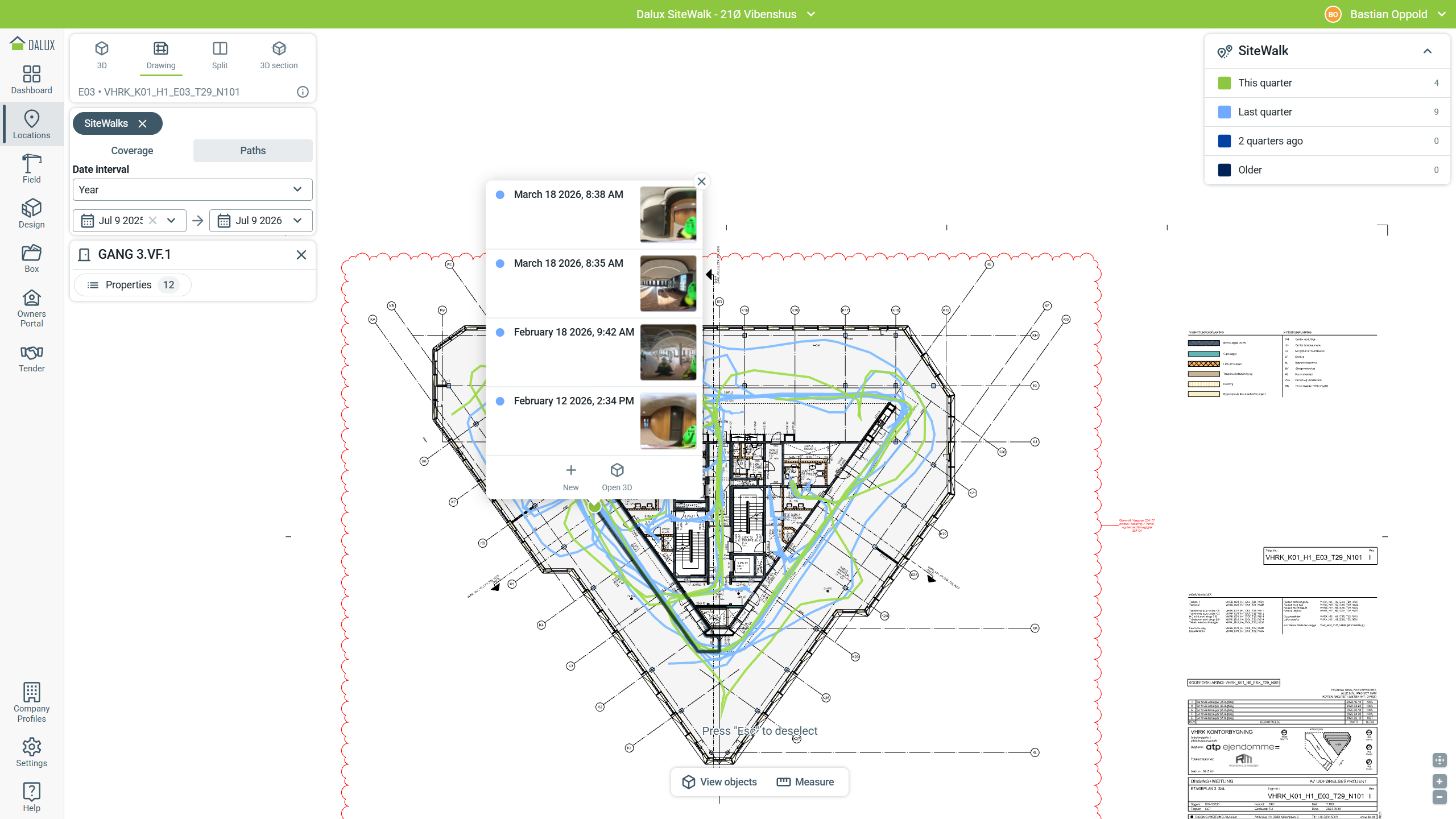

A SiteWalk vonalaira kattintva megjelenítheti a különböző dátumokat. Ha több SiteWalk van ugyanazon a helyszínen, akkor a legújabb SiteWalk jelenik meg legfelül.

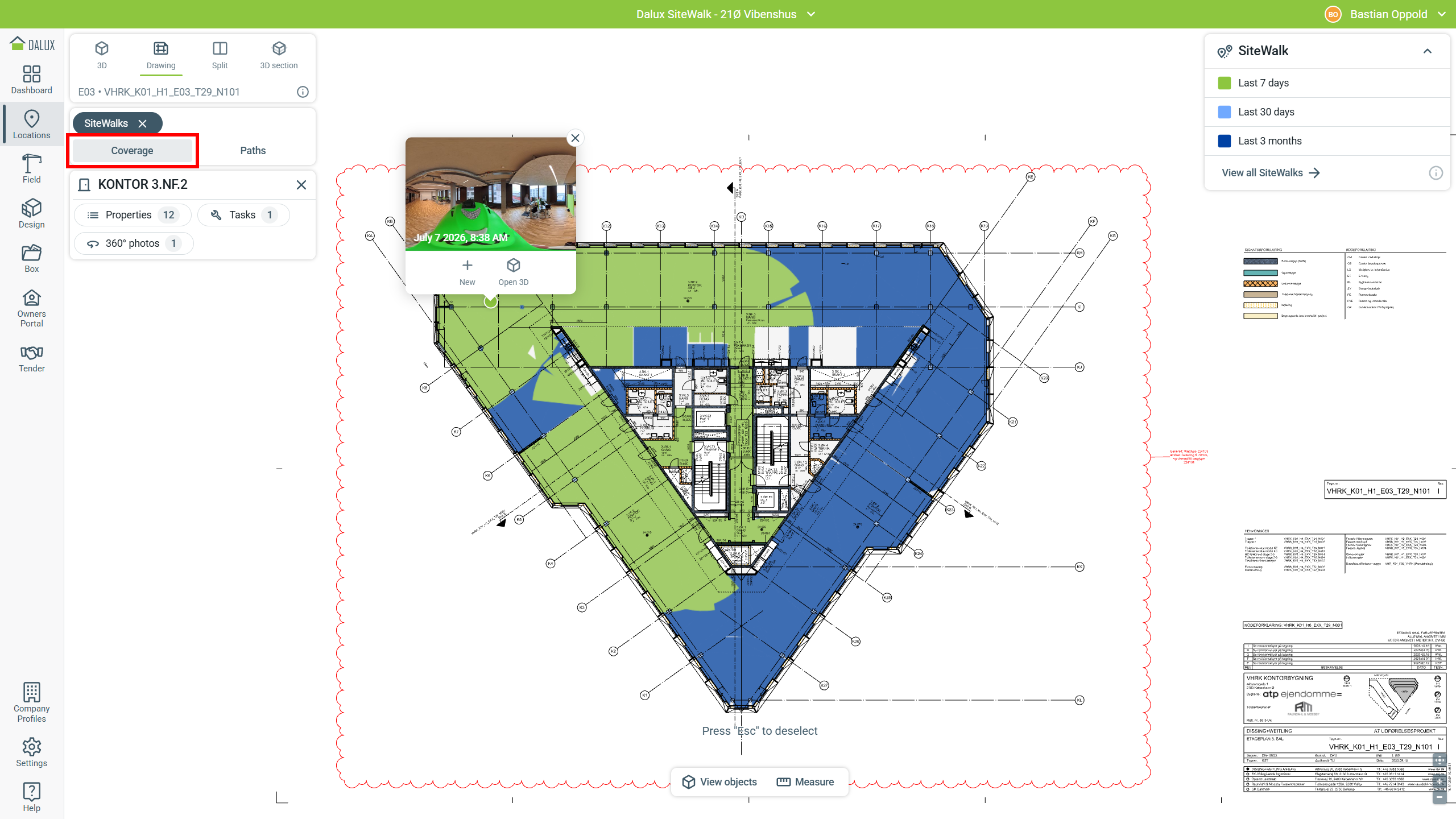

Váltson a lefedettség nézetre, hogy lássa, mely terek lettek rögzítve az elmúlt 3 hónapban, és mely felvételek lehetnek elavultak.
Bármelyik SiteWalk előnézetére kattintva megnyithatja azt.

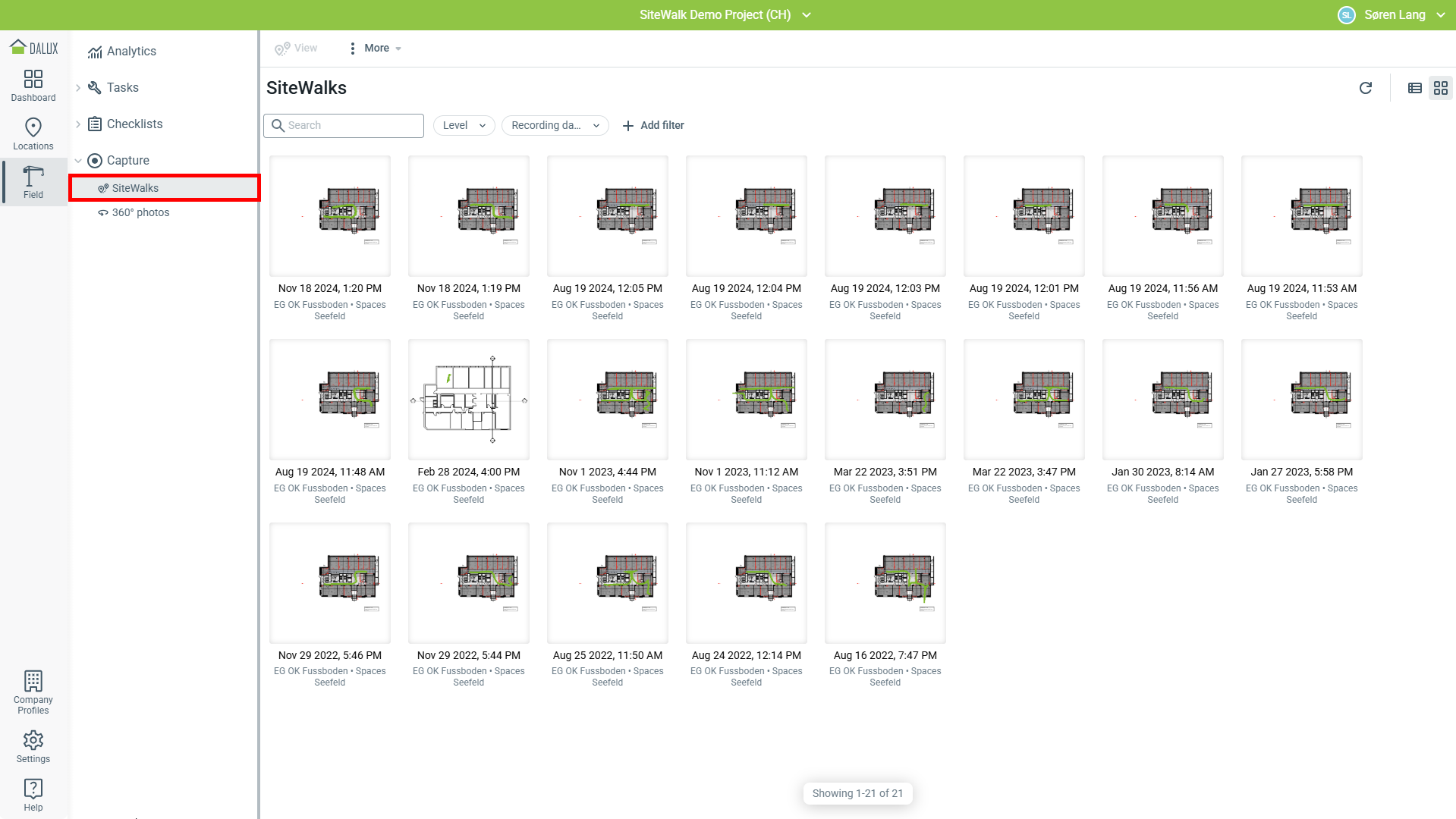

Az összes projekten készült SiteWalk áttekintéséhez lépjen ide Field
Capture
SiteWalks.
Ebben a nézetben láthatja az összes SiteWalkot. A rácsnézet szintek szerint van csoportosítva, és megmutatja az alaprajz és a SiteWalk útvonalának indexképét.
Szükség esetén megváltoztathatja a nézetet listanézetre és vissza a /
-ikonok használatával.
Közvetlenül duplakattintással is elérheti a SiteWalkot egy bélyegképen vagy a SiteWalkon a listanézetben. Ez megnyitja az egyes SiteWalk felvételeket.
SiteWalkok megtekintése és navigálása

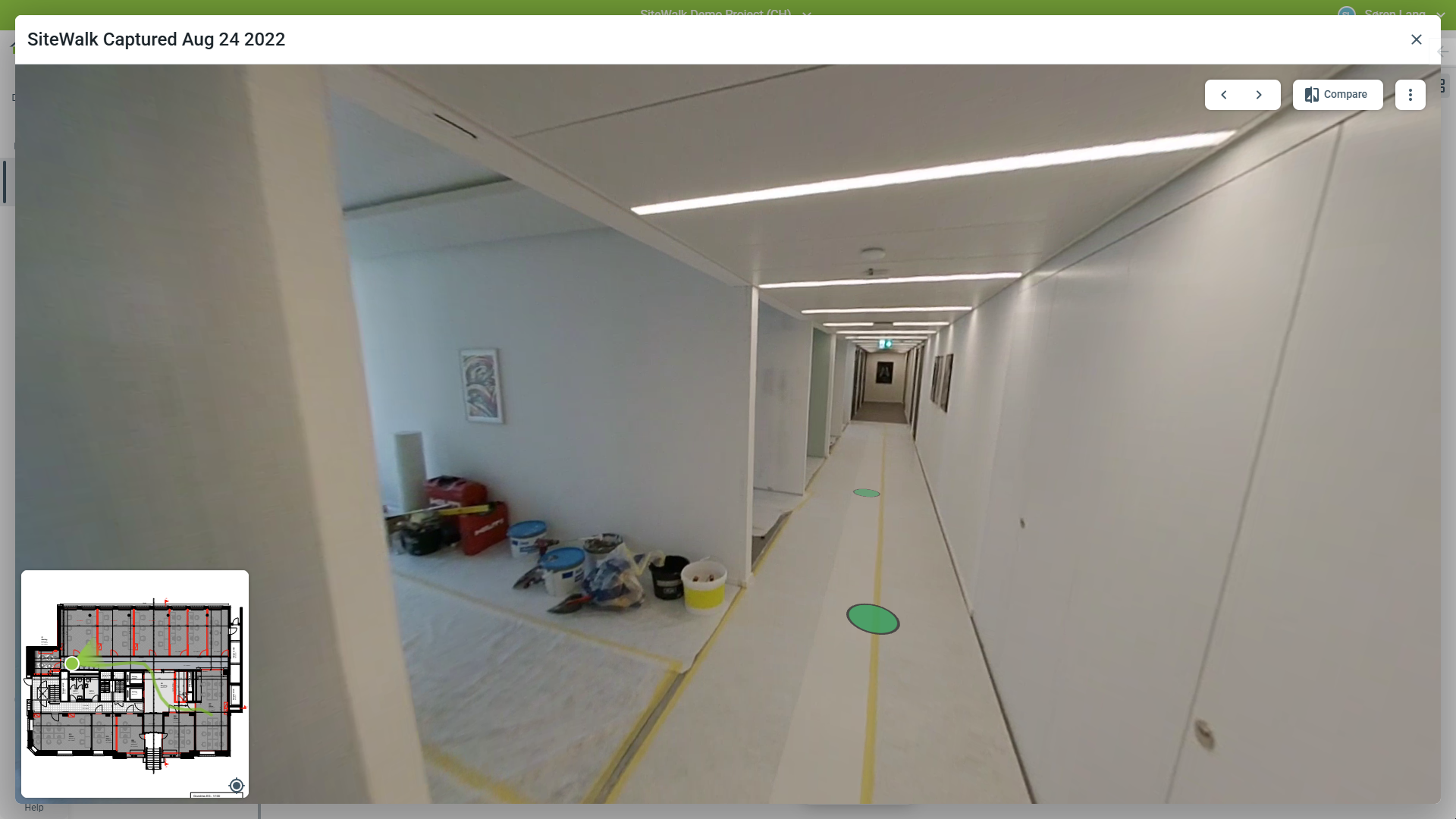

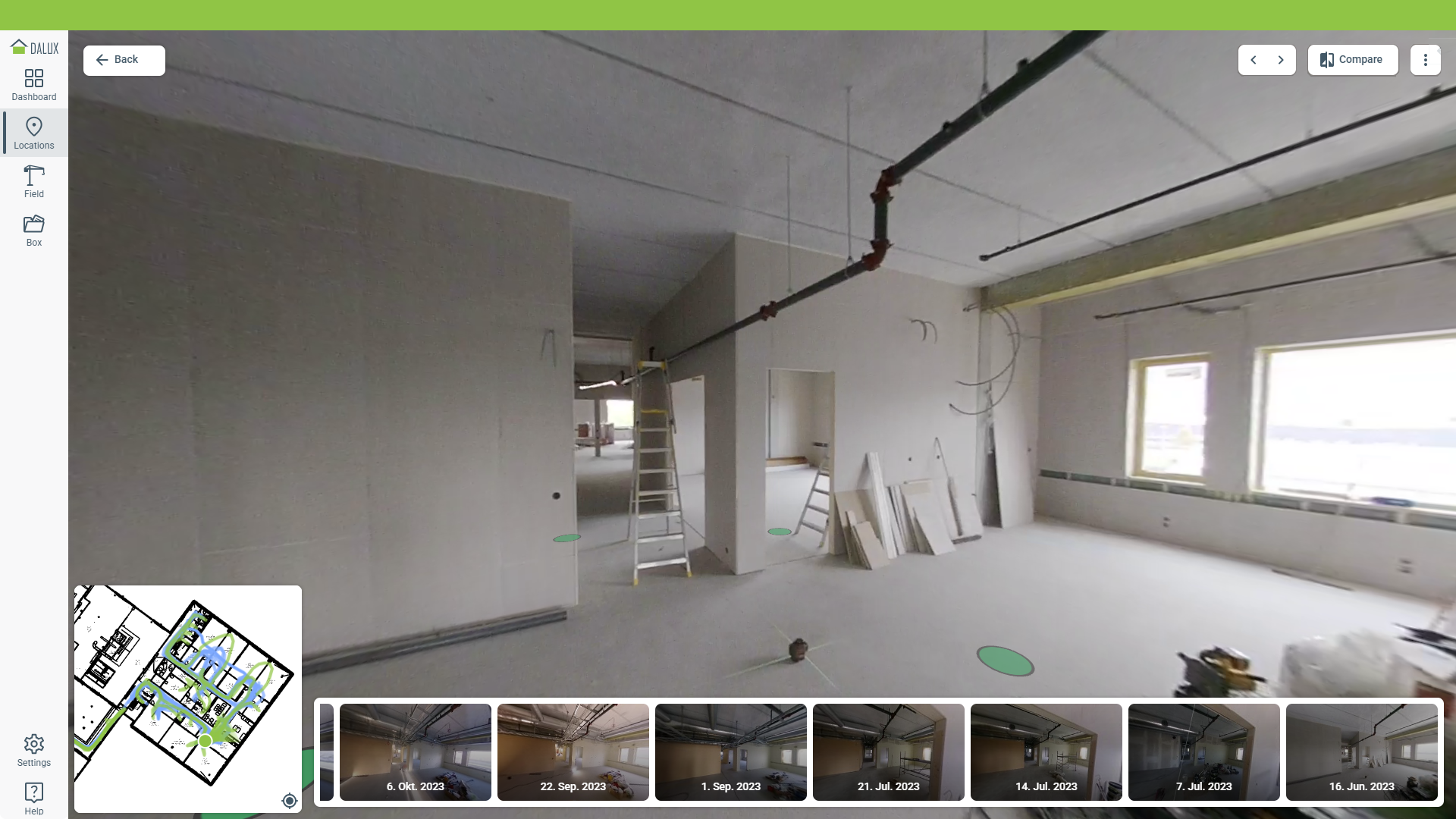

Amikor egy SiteWalkot néz, kattintson és húzza az egérrel a körbenézéshez. A nagyításhoz használja az egér középső gombját, a nagyítási szint visszaállításához pedig a szóközt.
Válassza ki a zöld pontokat, hogy egy adott területre navigáljon. Lépésről lépésre történő navigáláshoz használja a bal és jobb nyílbillentyűket (jobb felső sarok), hogy a pozíciók között mozogjon.
A SiteWalk egy pontjára is kattinthat a mini-térképen, hogy átugorjon arra a pontra a SiteWalkon.

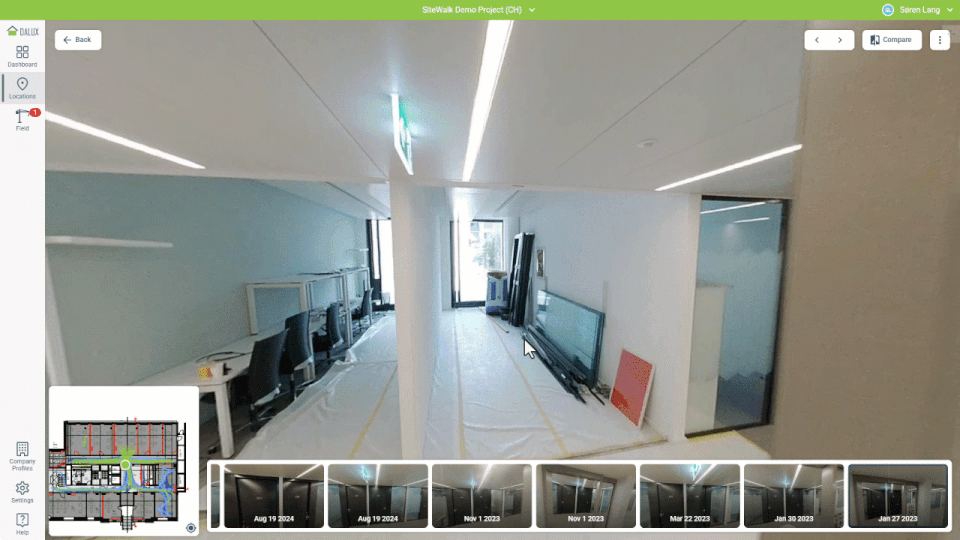

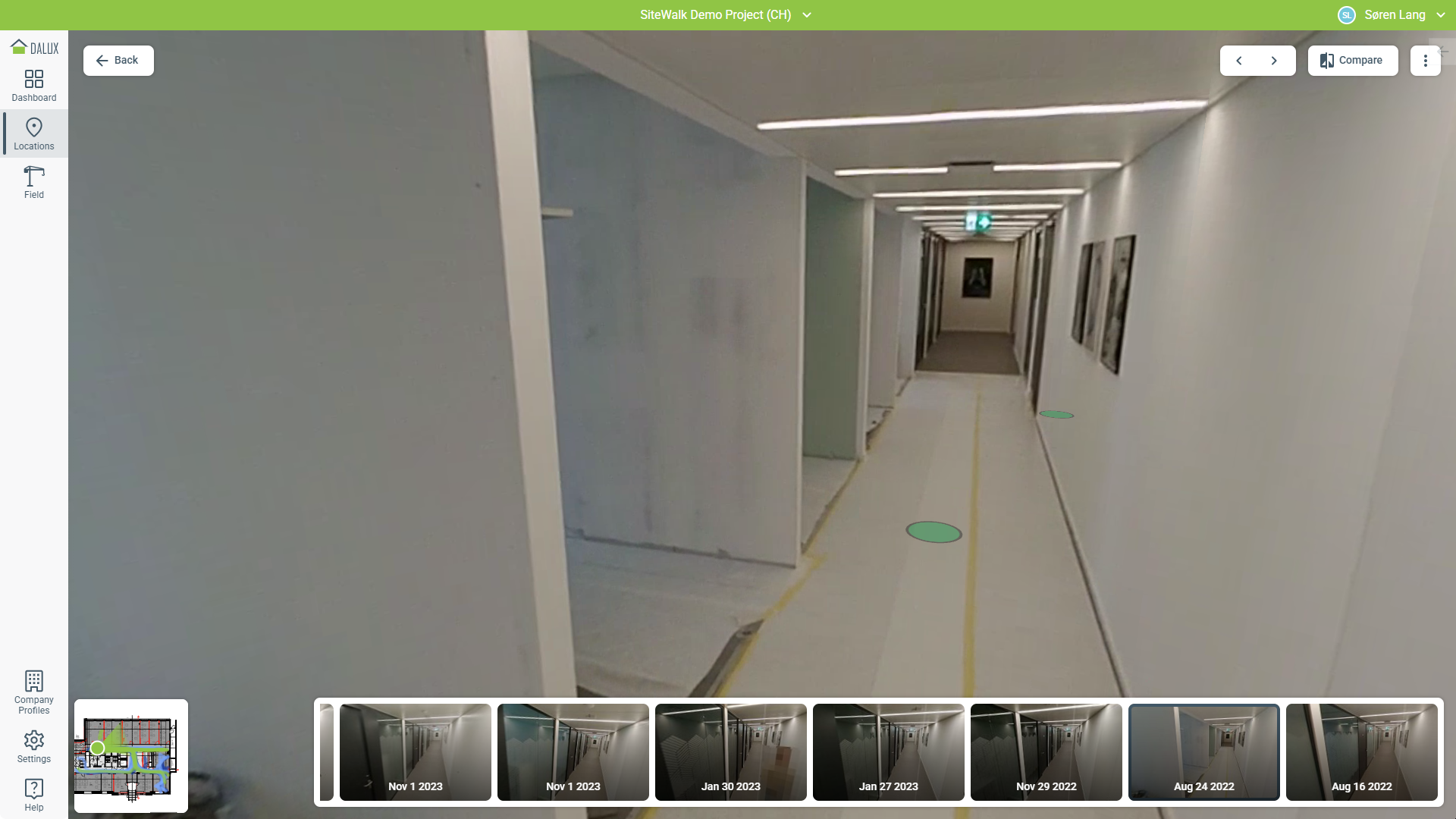

Ha több SiteWalk van, az alján található indexkép görgetősáv segítségével ugorhat át egy másik dátumú SiteWalkra ugyanazon a helyszínen.
Feladatok létrehozása SiteWalkokban
SiteWalkok megtekintésekor lehetőség van bárhová kattintani a képen egy új feladat létrehozásához.
Kattintson a képre, majd a Új regisztrációra, és ezután válassza ki a feladattípust.
Így a SiteWalk egy kivágott verziója hozzáadásra kerül a feladathoz.
A képernyőképekhez is hozzáadhat megjegyzéseket.
SiteWalk-ok összehasonlításának módja
Ha több SiteWalkot végeztek el ugyanazon a területen, akkor ezeket egymás mellett össze lehet hasonlítani. Ez megkönnyíti az építkezés előrehaladásának nyomonkövetését, ha a SiteWalkokat következetes ütemezéssel rögzítik.
Lehetőség van egy SiteWalkot összehasonlítani az épület 3D modelljével is.
A SiteWalkok összehasonlításához nyisson meg egy SiteWalkot az előzőekben leírt módszerek egyikével.

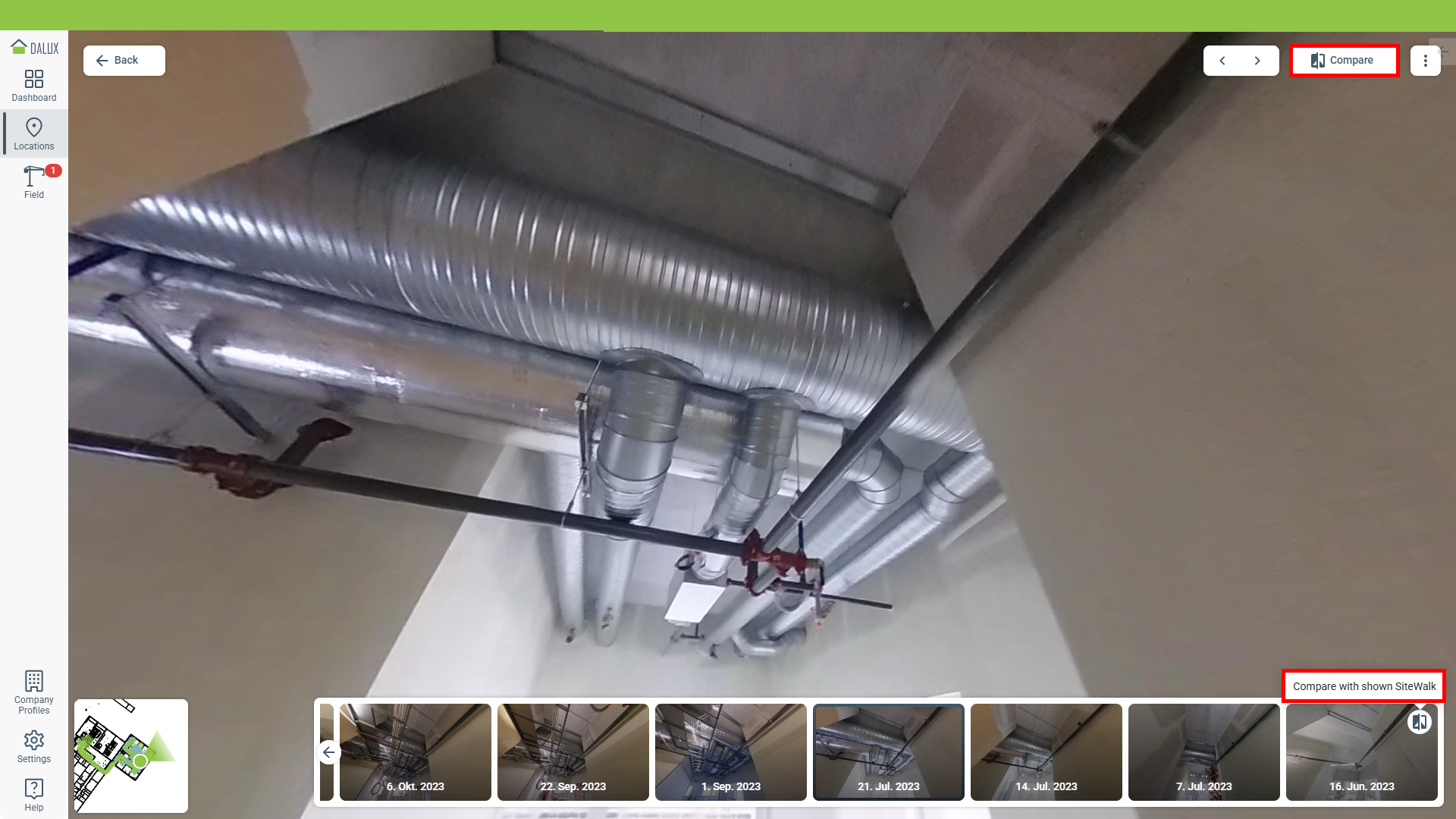

Használja a miniatűr menüt az összehasonlítani kívánt SiteWalk megtalálásához, majd kattintson a 'Összehasonlítás a megjelenített SiteWalkkal' lehetőségre a két SiteWalk összehasonlításához.
A felső jobb sarokban kattinthat a Összehasonlítás gombra
Alapértelmezés szerint az összehasonlítás a kiválasztott SiteWalkkal és a legfrissebb SiteWalkkal nyílik meg.

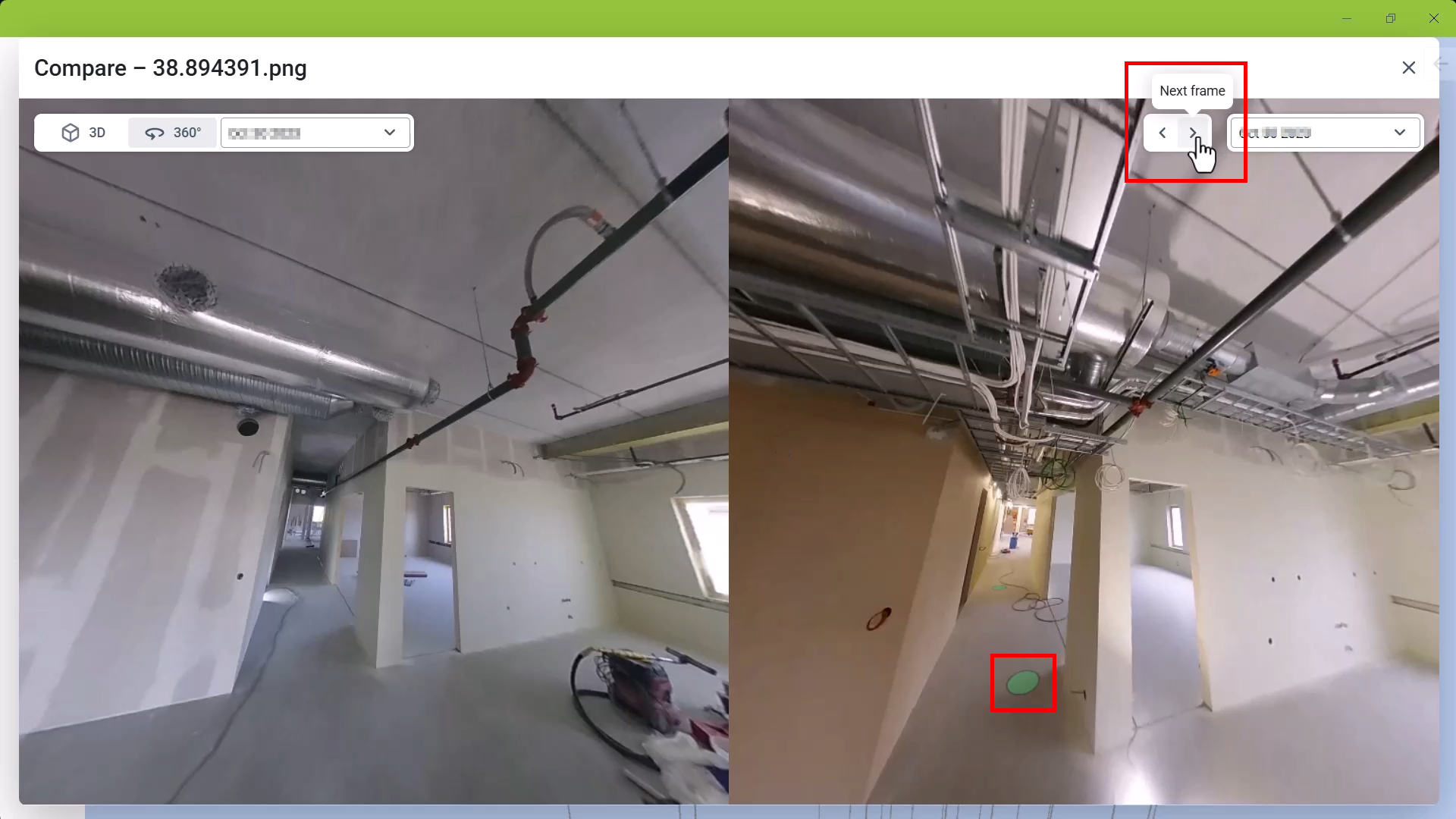

Két SiteWalk közötti összehasonlításra válthat, ha a legördülő menüből egy másik dátumot választ. Amikor SiteWalkokat hasonlít össze, a nézetek automatikusan szinkronizálódnak.
Hasonlítsa össze a SiteWalkot a 3D modellel az 3D elemre kattintva.
Amikor egy SiteWalkot hasonlít össze, kattintson és húzza az egérrel a körbenézéshez. A nagyításhoz használja az egér középső gombját, a nagyítási szint visszaállításához pedig a szóközt.
Válassza ki a zöld pontokat, hogy egy adott területre navigáljon. Lépésről lépésre történő navigáláshoz használja a bal és jobb nyílbillentyűket (jobb felső sarok), hogy a pozíciók között mozogjon.
SiteWalk exportálása
SiteWalkokat exportálhat a Daluxból interaktív PDF formátumban. Ez a PDF lehetővé teszi, hogy a SiteWalk 360°-os képeihez hozzáférjen a számítógépén.

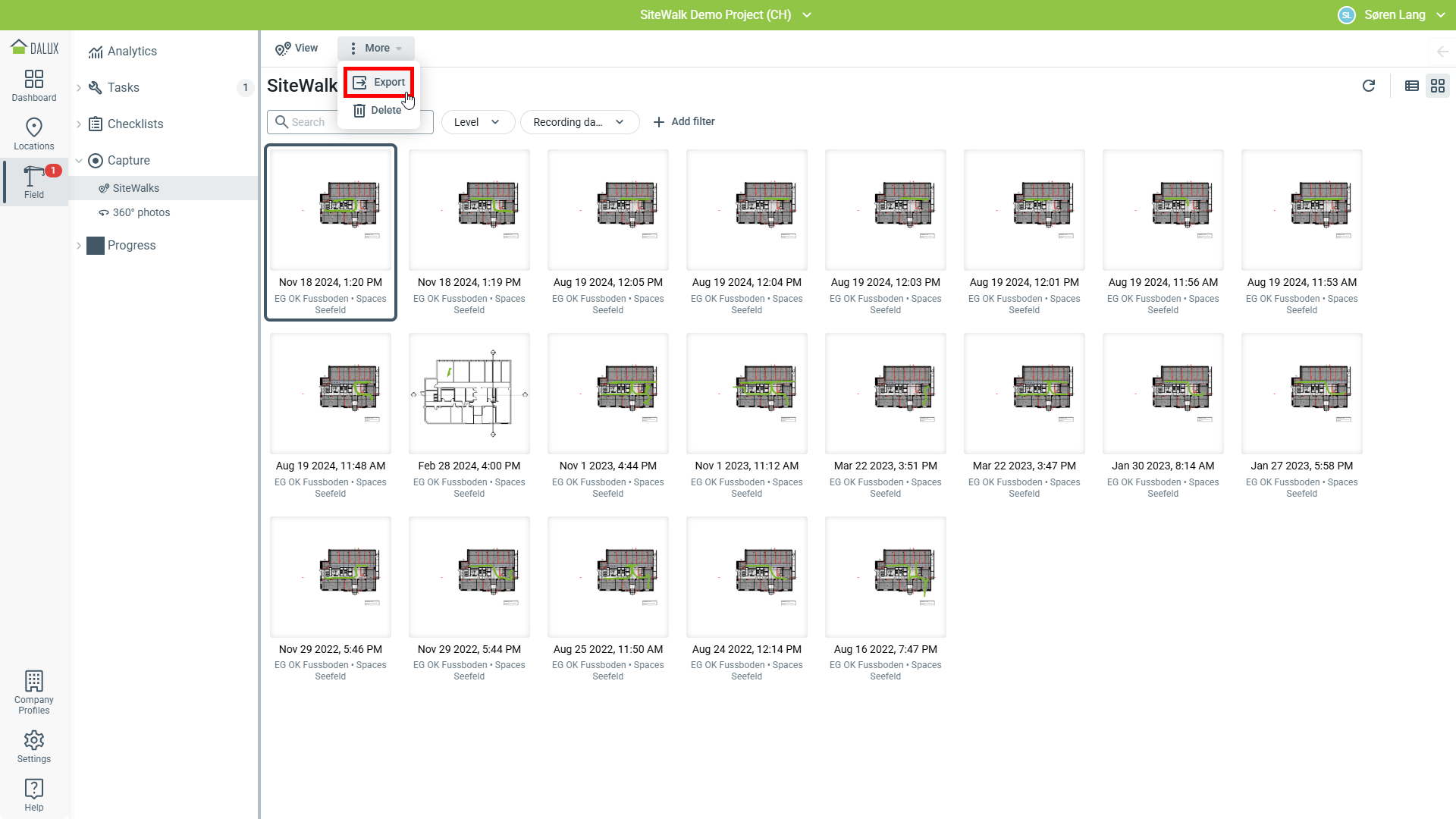

SiteWalk exportálásához lépjen ide:
Field
Felvételek
SiteWalkok
Válasszon ki egy konkrét SiteWalkot
Exportálás.
Ez a SiteWalkot .zip formátumban exportálja. Az export tartalma:
- Egy Alaprajz, minden egyes 360°-os képpel, amelyet a SiteWalk során készítettek
- Minden egyes 360°-os kép, amelyet a SiteWalk során készítettek
- Egy panorámakép-néző
A rajzban található különböző pontokra kattintva közvetlenül megnyithatja a 360°-os képeket. A képeken keresztül is navigálhat, hasonlóan ahhoz, ahogy a SiteWalkot megtekinti a Daluxban.
Az export funkció lehetővé teszi, hogy megossza a SiteWalkokat olyan felhasználókkal, akik nem rendelkeznek Dalux-szal. Exportálás és letöltés után hozzáférhet a SiteWalkhoz internetkapcsolat nélkül.
Kérjük, vegye figyelembe
Megoszthatja a SiteWalkokat a Tulajdonosok portálján. További információkért lásd: Az Tulajdonosok portálja beállítása
