Hogyan állítsuk be a Navisworks plugint

A Navisworks Plugin egy Dalux által kifejlesztett plugin, amely a Navisworksbe integrálódik, és különféle funkciókat támogat, mint például a modellek, rajzok és pontfelhők feltöltését, megjegyzések létrehozását, valamint az ütközésvizsgálatok összehangolását a Dalux környezetben.

Ez a cikk bemutatja, hogyan kell telepíteni és általánosságban használni a plugint, beleértve a megjegyzések kezelését a pluginban, a problémák feltöltését és terjesztését, valamint a pontfelhők feltöltését.

Ha szeretné megtanulni, hogyan lehet a bővítmény segítségével modellt vagy rajzot feltölteni, olvassa el ezt a cikket, a folyamat ugyanaz: A Revit bővítmény használata 3D modellek és rajzok feltöltésére és frissítésére.

 Figyelem

Ez a plugin csak a Navisworks teljes verzióival működik, győződjön meg arról, hogy a Navisworks verziója támogatja a plugin verzióját. Amikor a Navisworks frissül, problémák léphetnek fel a plugin verziójával való eltérés miatt.

Hogyan tölthető le és állítható be a Navisworks plugin

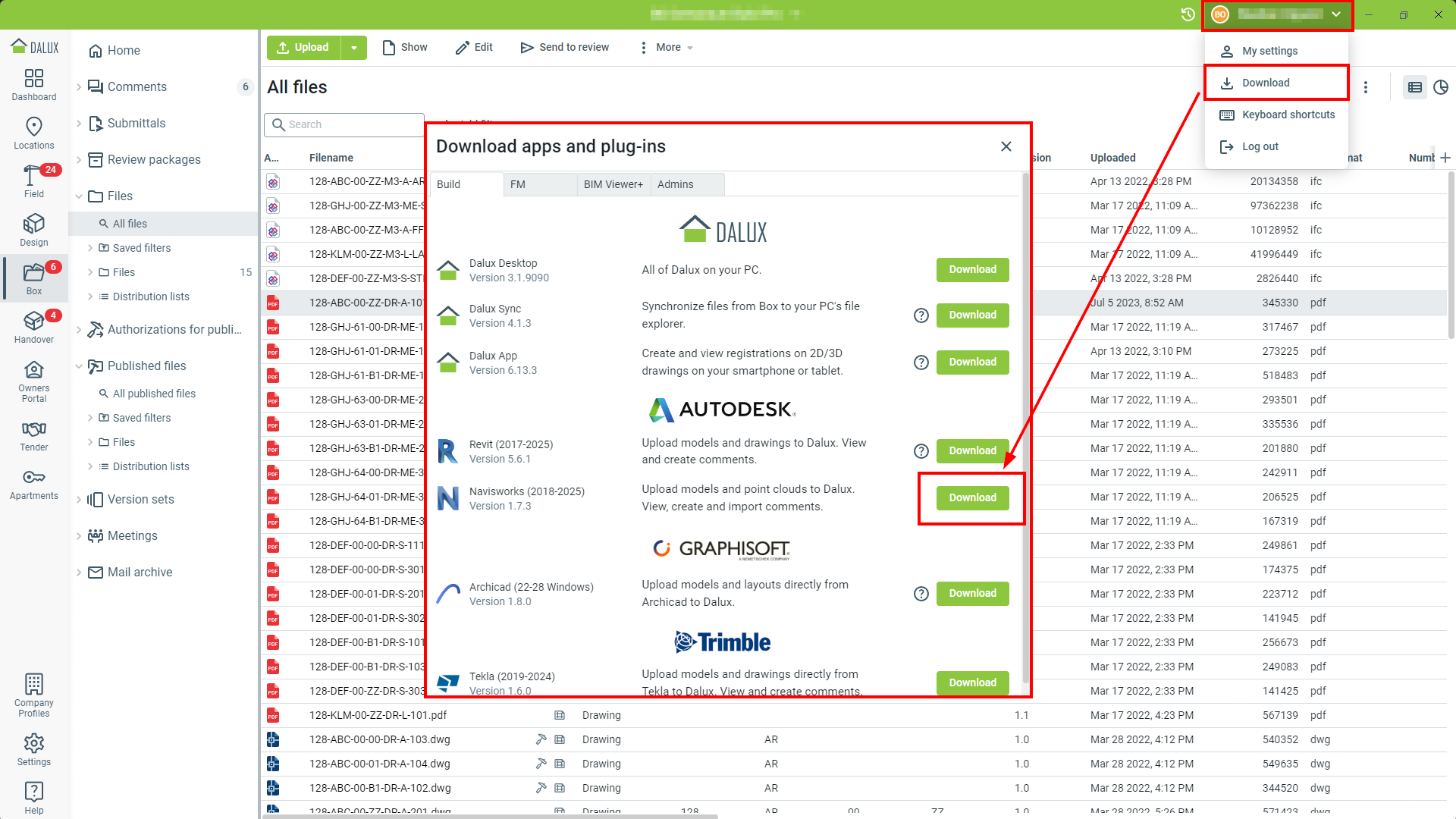

Amikor a projektjébe be van jelentkezve a weben, a bővítményt a következő helyen találhatja meg:

Kattintson a nevéreLetöltés.

A jelenlegi Navisworks plugin az Autodesk részben található:

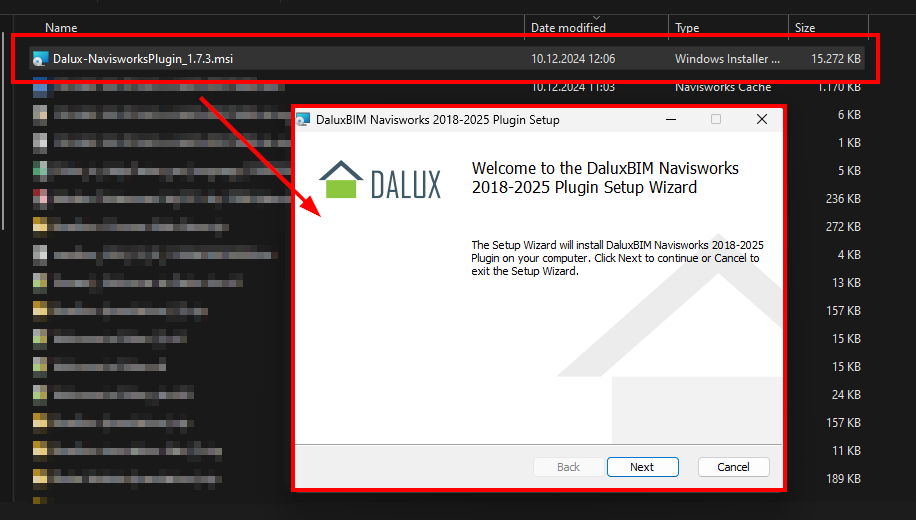

Miután letöltötte az MSI fájlt, nyissa meg, és kövesse a telepítő varázsló utasításait:

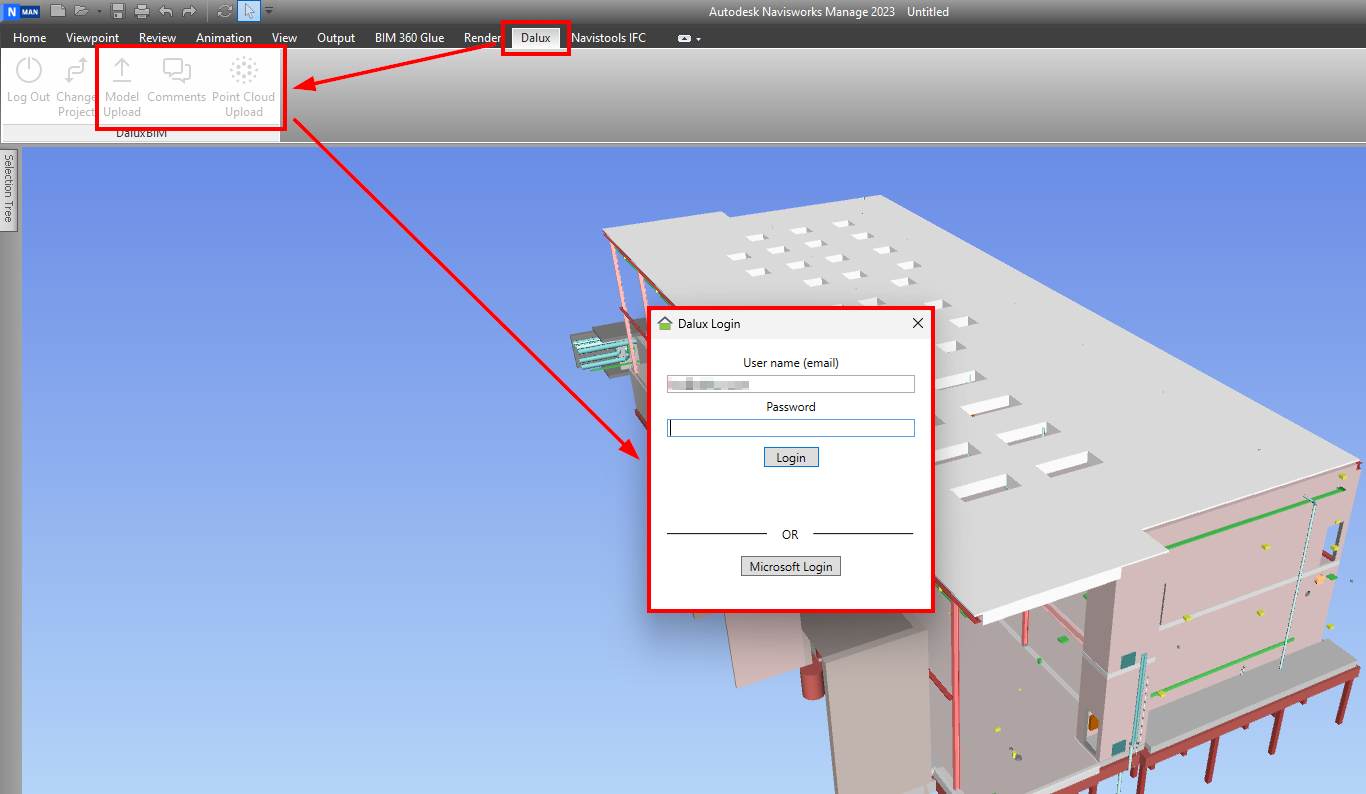

A Dalux plugin az eszköztár Dalux lapja alatt található. Ha a következőkre kattint: Modell Feltöltés, Megjegyzések vagy Pontfelhő Feltöltés, a rendszer megkéri, hogy jelentkezzen be a Dalux-fiókjába. Jelentkezzen be a fiókjába a Dalux hitelesítő adataival:

Projekt módosítása

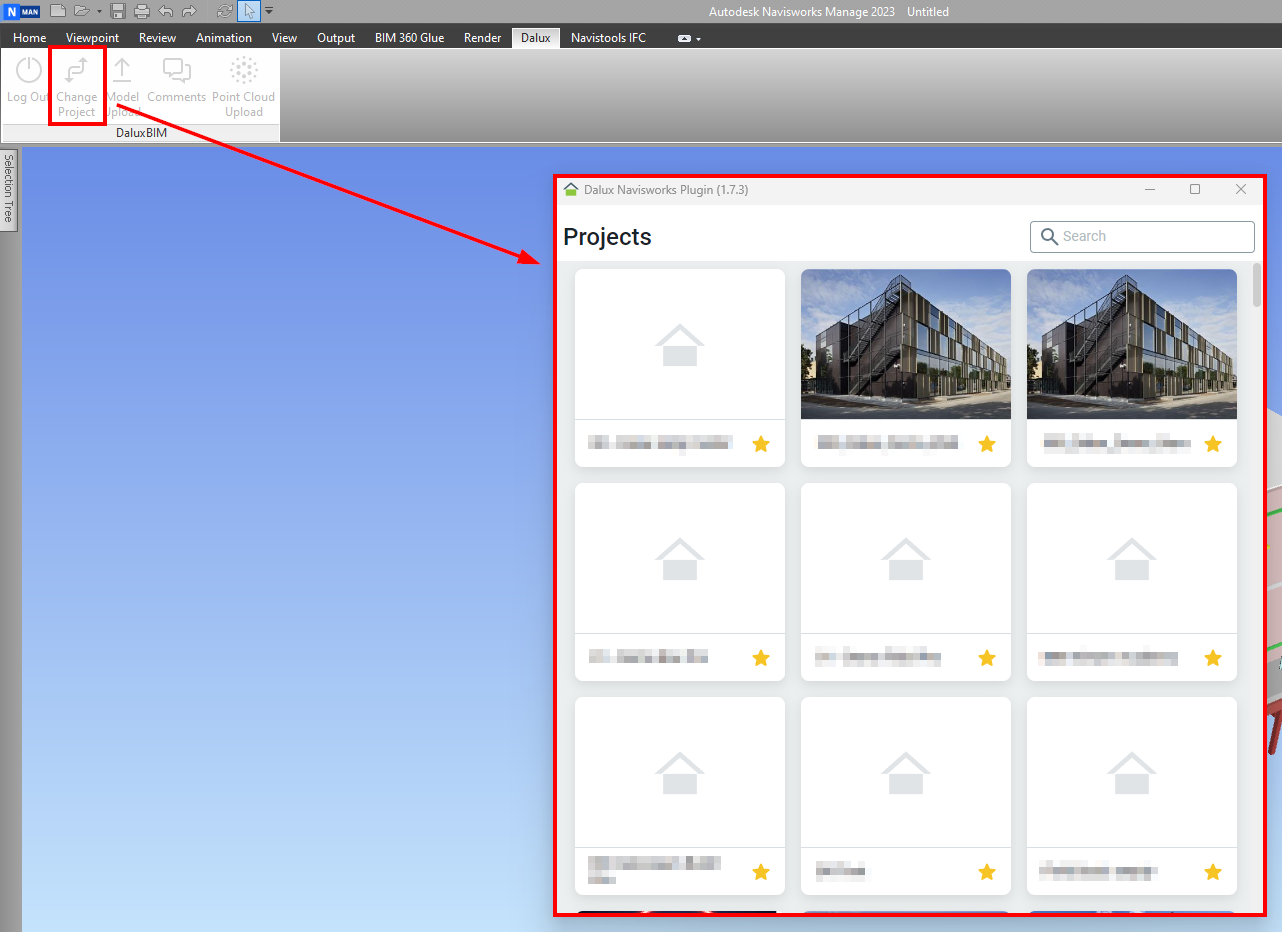

Ha több Dalux-projekthez is hozzáfér, a Projekt módosítása gombra kattintva választhatja ki az aktuálisan használt projektet.

Hogyan használható a plugin

Új megjegyzések létrehozása

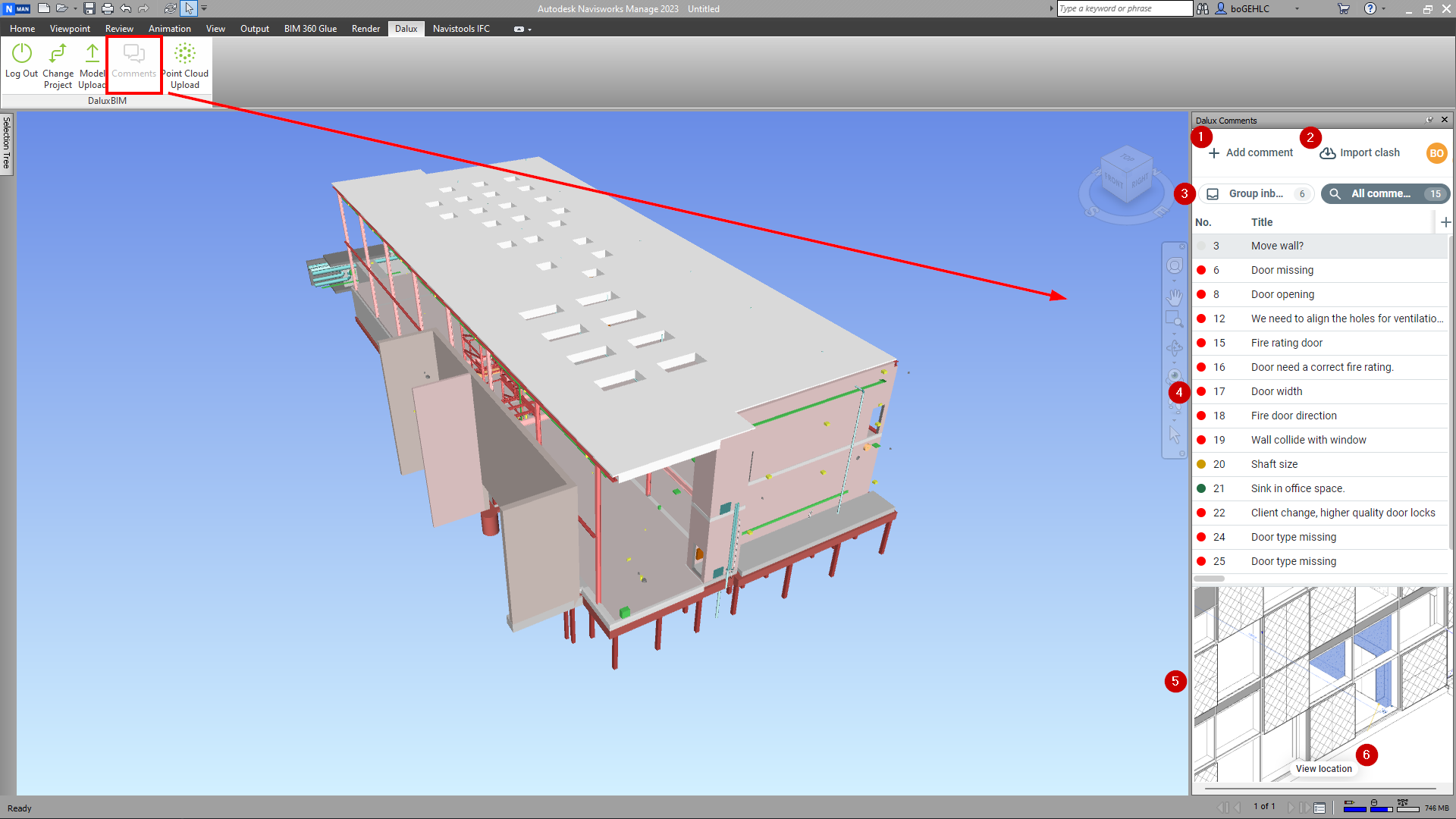

A Megjegyzések elemre kattintva a bővítmény hozzáférést biztosít a Dalux-projektben elérhető összes megjegyzéshez.

Ebben a nézetben a következőket teheti

1. Új megjegyzés létrehozása,
2. Ütközésvizsgálat importálása,
3. Váltás a Csoport postaláda és az Összes megjegyzés között,
4. A projekt összes megjegyzésének megtekintése és megnyitása,
5. Tekintse meg a kiválasztott megjegyzés előnézetét, és
6. Ugrás közvetlenül a kiválasztott megjegyzés helyére, ha azt 3D-ben hozták létre.

Új megjegyzés létrehozásához válassza a Megjegyzés hozzáadása lehetőséget, és hozzon létre egy új megjegyzést, ahogyan azt közvetlenül a Daluxban tenné. Válasszon ki egy típust, a kommunikációs csatornát, a felelős személyt és további információkat:

Megjegyzések megtekintése és szerkesztése

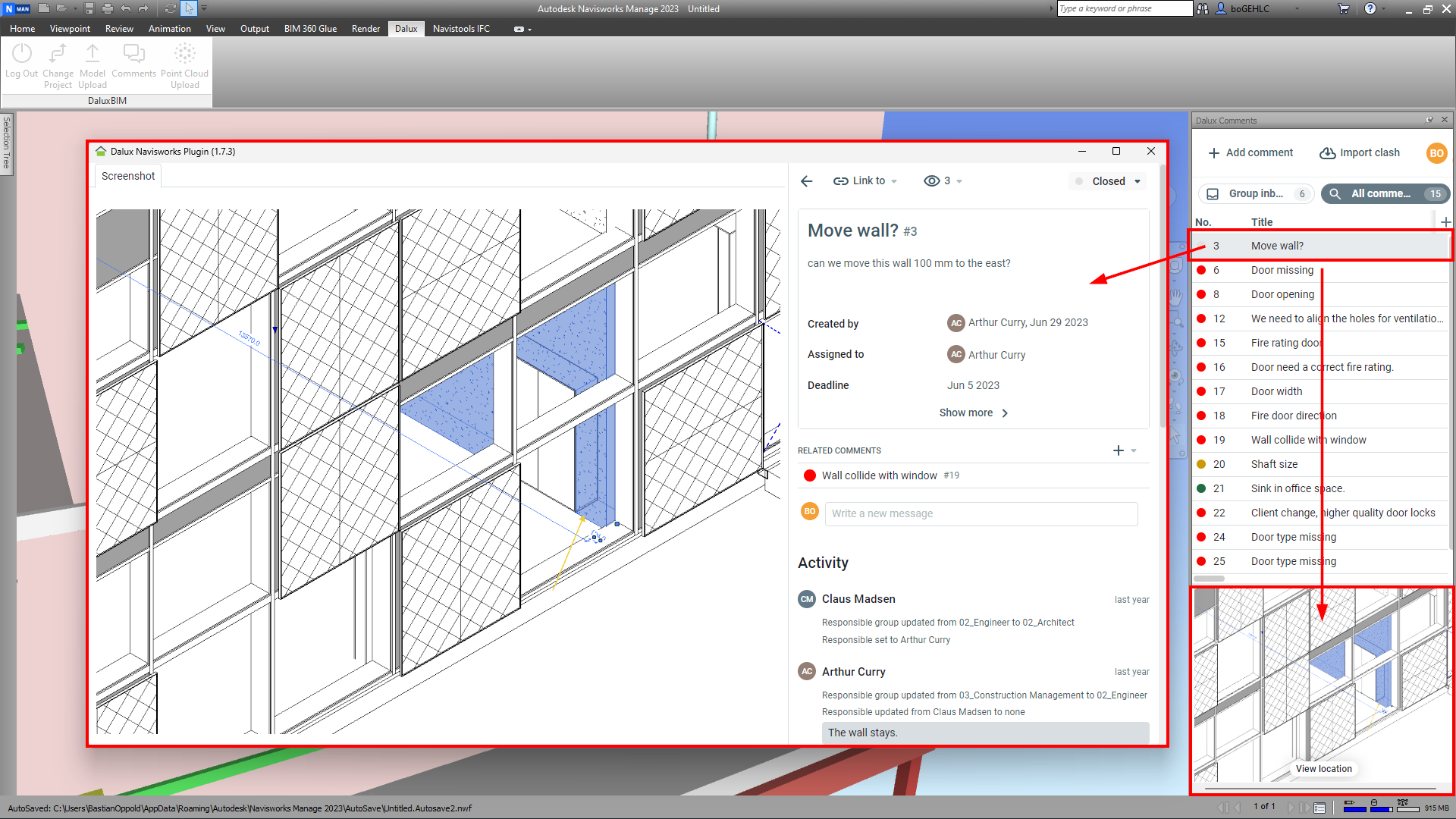

A meglévő megjegyzések megtekintéséhez választhatja a Csoportos postaláda vagy a Összes megjegyzés nézetet, majd válassza ki a bejegyzést. Az alján látható lesz egy előnézet. A megjegyzés teljes képernyős megnyitásához és az összes információ megjelenítéséhez, ami az előnézettel kapcsolatos, egyszerűen kattintson duplán a megjegyzésre a listában.

Ebben az ablakban szerkesztheti vagy válaszolhat a megjegyzésre, sőt bezárhatja azt, ha a probléma megoldódott és rendelkezik a szükséges jogosultságokkal.

Kattintson az „Helyszín megtekintése” gombra az előnézetben, hogy közvetlenül az elemre ugorjon. Ez csak akkor működik, ha Dalux meg tudja találni a megjelölt elemeket a Navisworksben jelenleg megnyitott modellben.

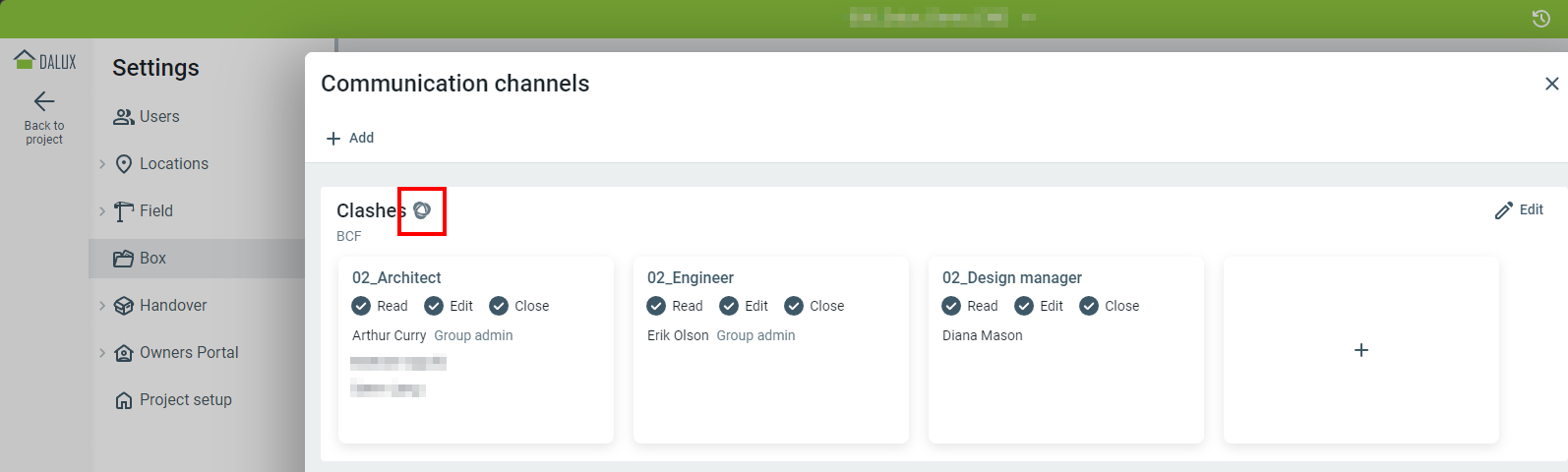

Ütközésvizsgálat importálása

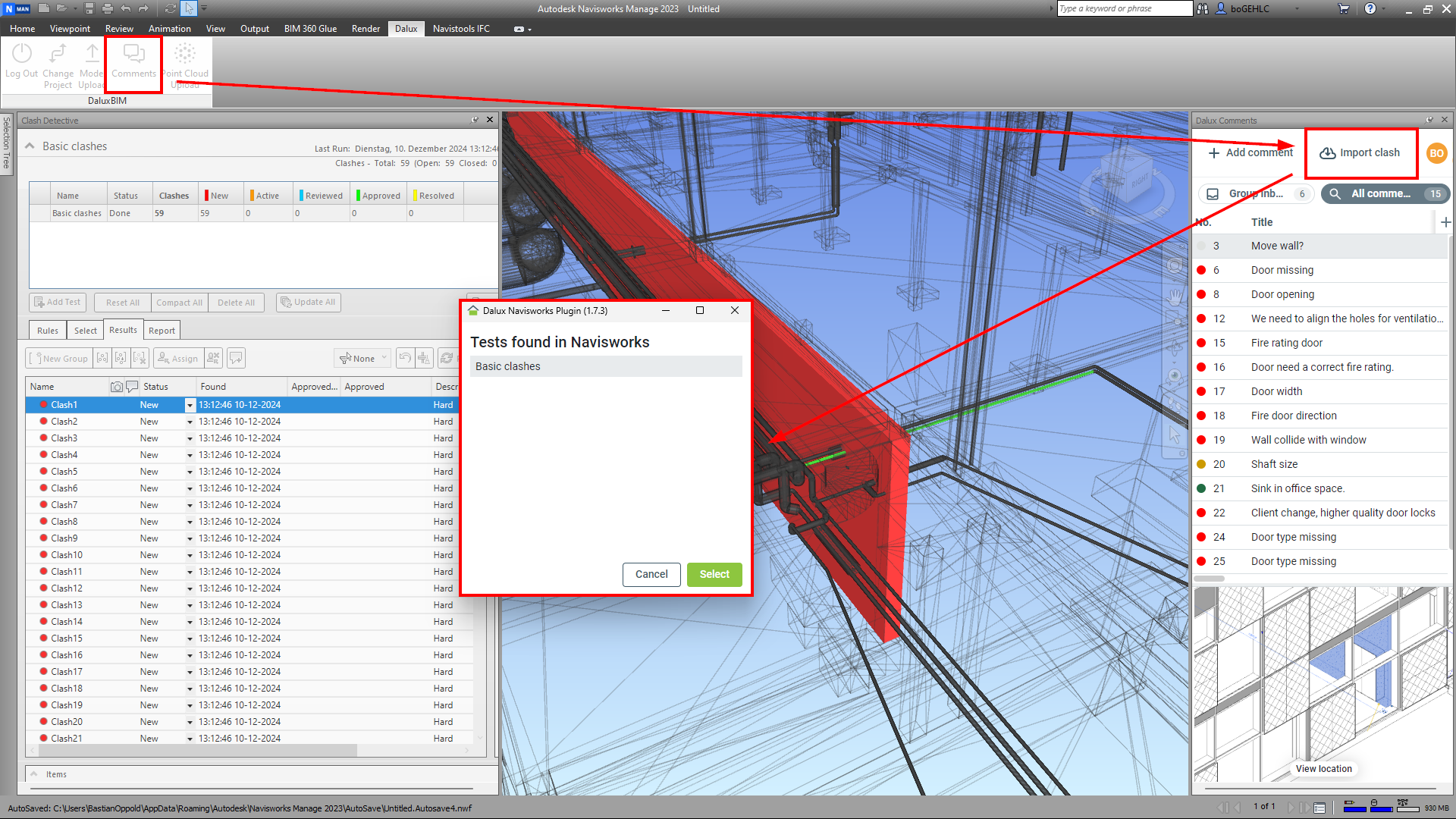

Ha ütközéseket vagy más teszteket futtat a modelljein a Navisworksben, közvetlenül feltöltheti a keletkezett problémákat a Daluxba, és egyeztetheti azokat a felelős tervezőkkel. Ehhez kattintson a következőre:

MegjegyzésekÜtközésvizsgálat importálásaVálassza ki a tesztet.

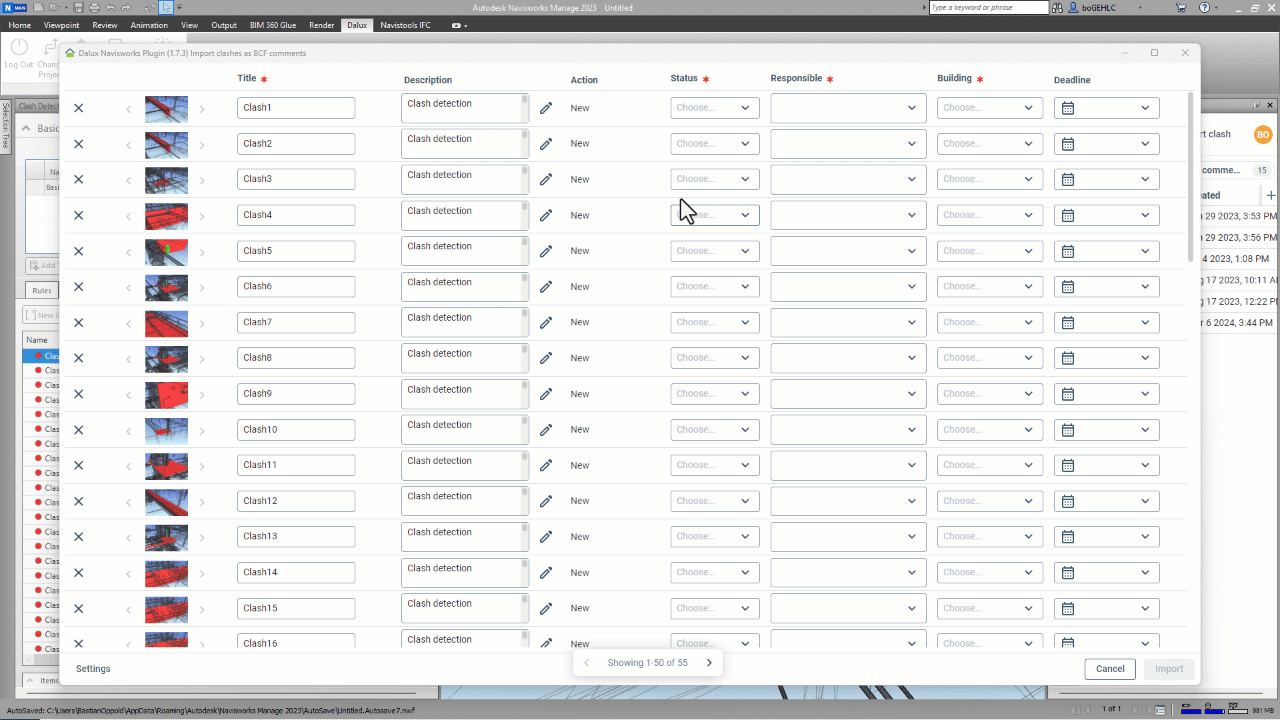

A plugin feldolgozza a problémákat, és lehetővé teszi, hogy kitöltse az információkat, mint amikor megjegyzéseket hoz létre.

Az összes probléma egyszerre történő egyszerűbb szerkesztéséhez állíthat be egy értéket az egyik adatmezőben, majd húzza lefelé a kiemelt mező jobb alsó sarkában lévő zöld fogantyút.

Alternatív megoldásként hozzárendelheti az értékeket, ha azok minden probléma esetén azonosak.

Lépjen a 'Beállítások' menübe, és válassza ki, melyik Dalux-értéket melyik Navisworks-értékkel szeretné hozzárendelni. Kattintson a 'Mentés' gombra, hogy ezt az értéket minden problémára beállítsa.

Azok az ütközésvizsgálatok, amelyeket korábban nem töltöttek fel a pluginon keresztül, újként jönnek létre a Daluxban. Ha a már meglévő ütközésvizsgálatokat frissíti, a Dalux ezt észleli, és ennek megfelelően frissíti a megjegyzéseket, ahelyett hogy új megjegyzéseket hozna létre.

Pontfelhő feltöltése

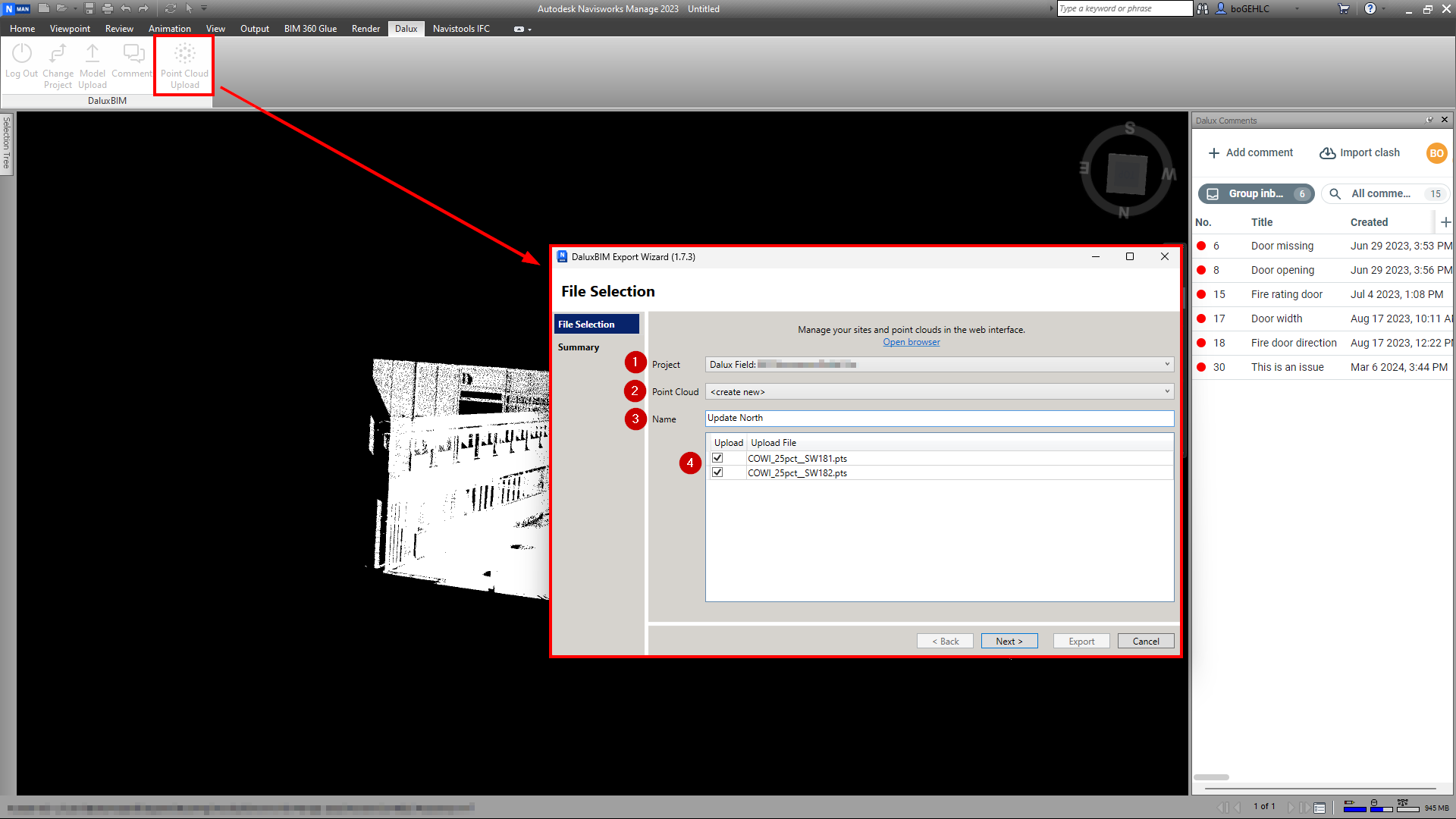

A Navisworks plugin segítségével pontfelhőket is feltölthet a Dalux projektjébe. Ehhez kattintson a Pontfelhő feltöltése lehetőségre.

Ezután kövesse az alábbi lépéseket:

1. Projekt: Válassza ki, melyik projektbe kívánja feltölteni a pontfelhőt.
2. Pontfelhő: Válassza ki, hogy új pontfelhőt szeretne hozzáadni, vagy egy meglévőt kíván helyettesíteni.
3. Név: Ha új pontfelhőt szeretne hozzáadni, válasszon nevet hozzá.
4. Válassza ki azokat a fájlokat, amelyeket új pontfelhőként kíván feltölteni.
5. Következő
6. Összegzés: Ellenőrizze, hogy beállításai helyesek-e.
7. Exportálás

Vegye figyelembe, hogy minden feltöltésnél pontosan egy pontfelhő jön létre. Ha több fájlt választott ki, azok egy pontfelhőbe lesznek összesítve Daluxban.

A fájlokat a Dalux feldolgozása után bármikor megtekintheti böngészőben vagy a Dalux Desktop Appban.
