Ebben a cikkben olvashat a BIM-adatfájlokról és arról, hogyan használhatja őket a Daluxban.
A BIM-adatfájlokkal tulajdonságokat és tulajdonságértékeket adhat hozzá a Dalux BIM modelljeihez külső szoftverek használata nélkül. Ez lehetővé teszi a projekt különböző szereplői számára, hogy információkat adjanak a modell objektumokhoz, például tűzvédelmi besorolások/specifikációk közvetlenül a Daluxban.
Hogyan hozzunk létre BIM-adatfájlt
Jogosultságok
BIM-adatfájlokat a projektgazdák és projekttervezők hozhatnak létre. Ezek csak a Dalux Box Pro-ban érhetők el. A BIM-adatfájlokat nem szükséges aktiválni.
Tulajdonságértékek hozzáadásához egy BIM-adatfájlhoz 'Írás' jogosultsággal kell rendelkeznie abban a mappában, ahol a fájl mentve van.

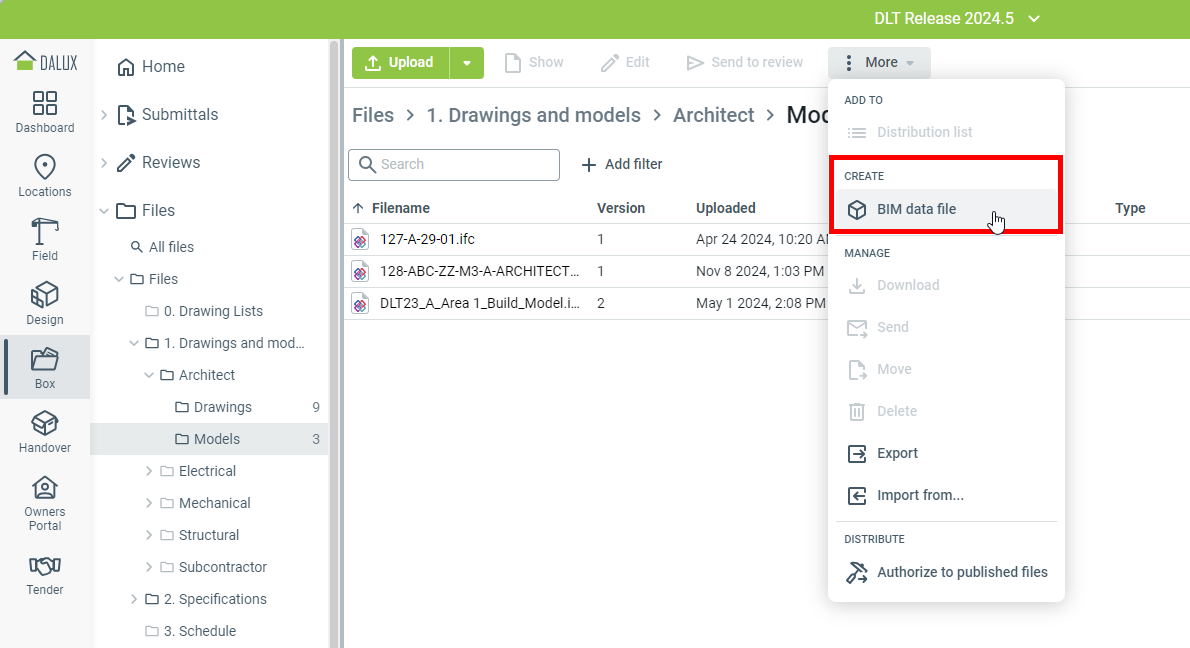

BIM-adatfájl létrehozásához látogass el ide:Box
Összes fájl vagy egy adott mappa
Több
BIM-adatfájl.
Technikai információ
Csak akkor hozhat létre BIM-adatfájlt, ha:
- Épülete publikálva van a Helyszínekben
- Az Ön Épületének 3D Modell(jei) vannak
Ha kötelező fájl elnevezési sablonokat használ, akkor a BIM-adatfájl nevének meg kell felelnie a fájl elnevezési sablon követelményeinek.
Adjon nevet a fájlnak, és válassza ki, melyik mappába mentse el a fájlt. Ha egy adott mappából hoz létre BIM-adatfájlt, akkor a BIM-adatfájl automatikusan ebbe a mappába kerül mentésre.
Egy új ablak fog megjelenni, ahol kiválaszthatja, melyik épülethez hozza létre a BIM-adatfájlt. Miután egy épületet kiválasztott, a 3D modellek megjelennek.
Szűrők és tulajdonságok hozzáadása BIM-adatfájlhoz

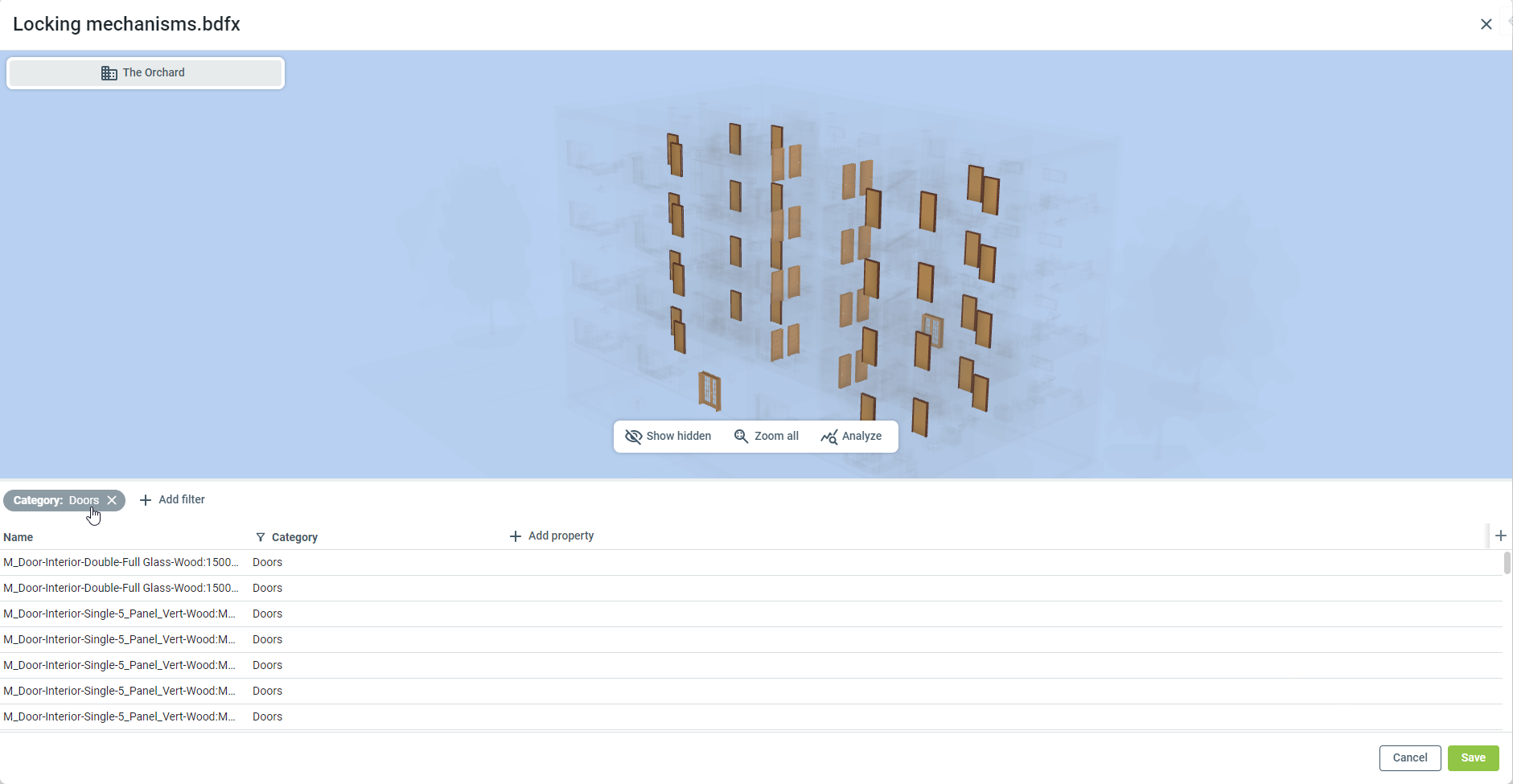

Szűrők használatával szűkíthető, hogy a modell mely elemeire kíván tulajdonságot hozzáadni. A szűrő a BIM-adatfájlban kerül mentésre.
Ha többet szeretnél megtudni a helyszíneken alkalmazott szűrők használatáról, olvasd el ezt a cikket: Szűrők és megjelenítés a helyszíneken.

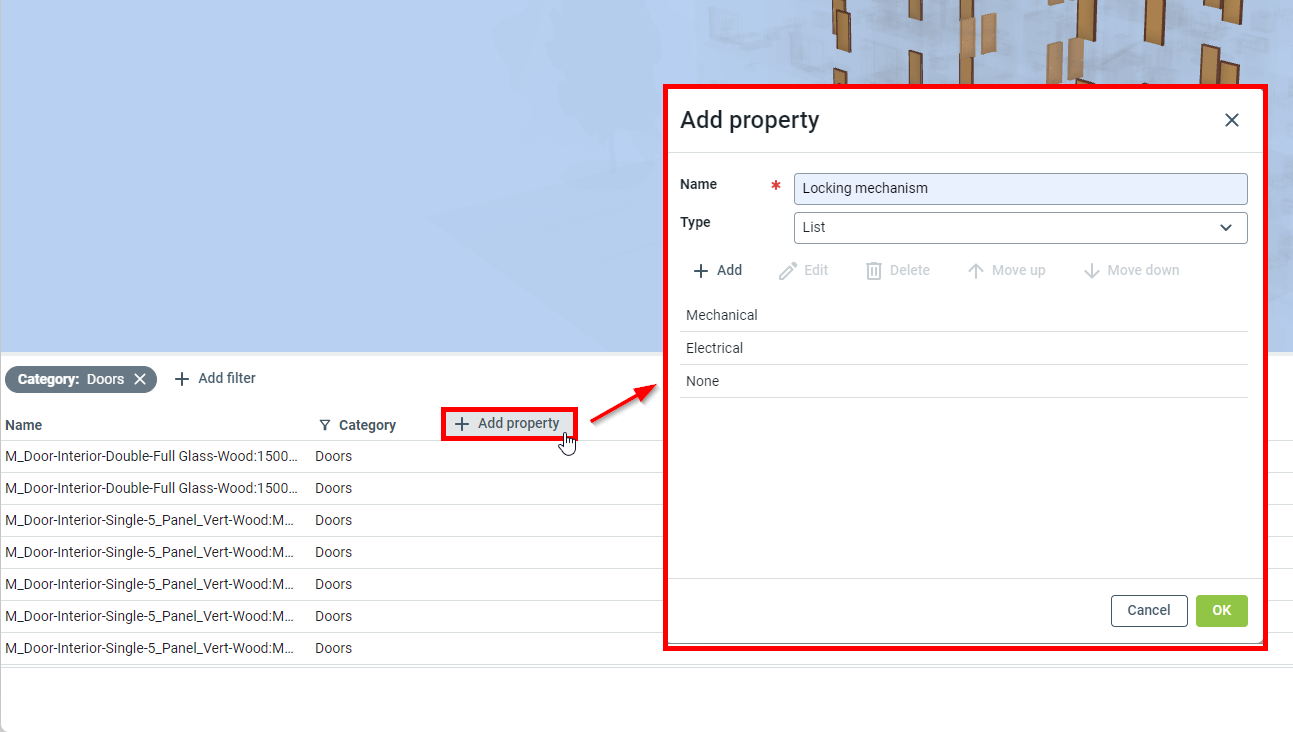

Kattintson a Tulajdonság hozzáadása elemre a listában, hogy elkezdje egy új tulajdonság hozzáadását.
Tulajdonság hozzáadása esetén először nevet kell adnia neki, majd kiválasztania a tulajdonság típusát. Választhat a következők közül:
- Szöveg: Egyedi szöveghez készült szövegmező.
- Szám: Csak számokhoz. Egész számokat vagy tizedeseket írhat. Számtípus használatakor egységet is hozzáadhat.
- Lista: Előre meghatározott értékek listája, amelyből választani lehet. Minden objektumhoz csak egy érték választható a listából.
Miután legalább egy tulajdonságot hozzáadott, a BIM-adatfájl most készen áll a kitöltésre. Kattintson a 'Mentés' gombra a változtatások mentéséhez.
Technikai információk
Miután tulajdonságokat adott hozzá a BIM-adatfájlhoz és a 'Mentés' gombra kattintott, már nem lehet új tulajdonságokat hozzáadni, szerkeszteni vagy eltávolítani - csak a tulajdonságértékeket lehet módosítani. Ha több tulajdonságra van szüksége, akkor külön fájlt kell létrehoznia.
Amikor a BIM-adatfájlt elmenti, a fájlt fel kell dolgozni, mielőtt az adatok elérhetők lesznek a Helyszínekben.
Hogyan adjunk hozzá tulajdonságértékeket BIM-adatfájlhoz
Jogosultságok
Tulajdonságértékek hozzáadásához egy BIM-adatfájlhoz 'Írás' jogosultsággal kell rendelkeznie abban a mappában, ahol a fájl mentve van. Projektgazdák és projekttervezők is hozzáadhatnak tulajdonságértékeket a BIM-adatfájlhoz.
Hogy tulajdonságértékeket adj hozzá egy BIM-adatfájlhoz, először találd meg a fájlt a Box-ban.
Válaszd ki a fájlt, majd duplán kattints vagy kattints a Mutasd gombra a megnyitáshoz.

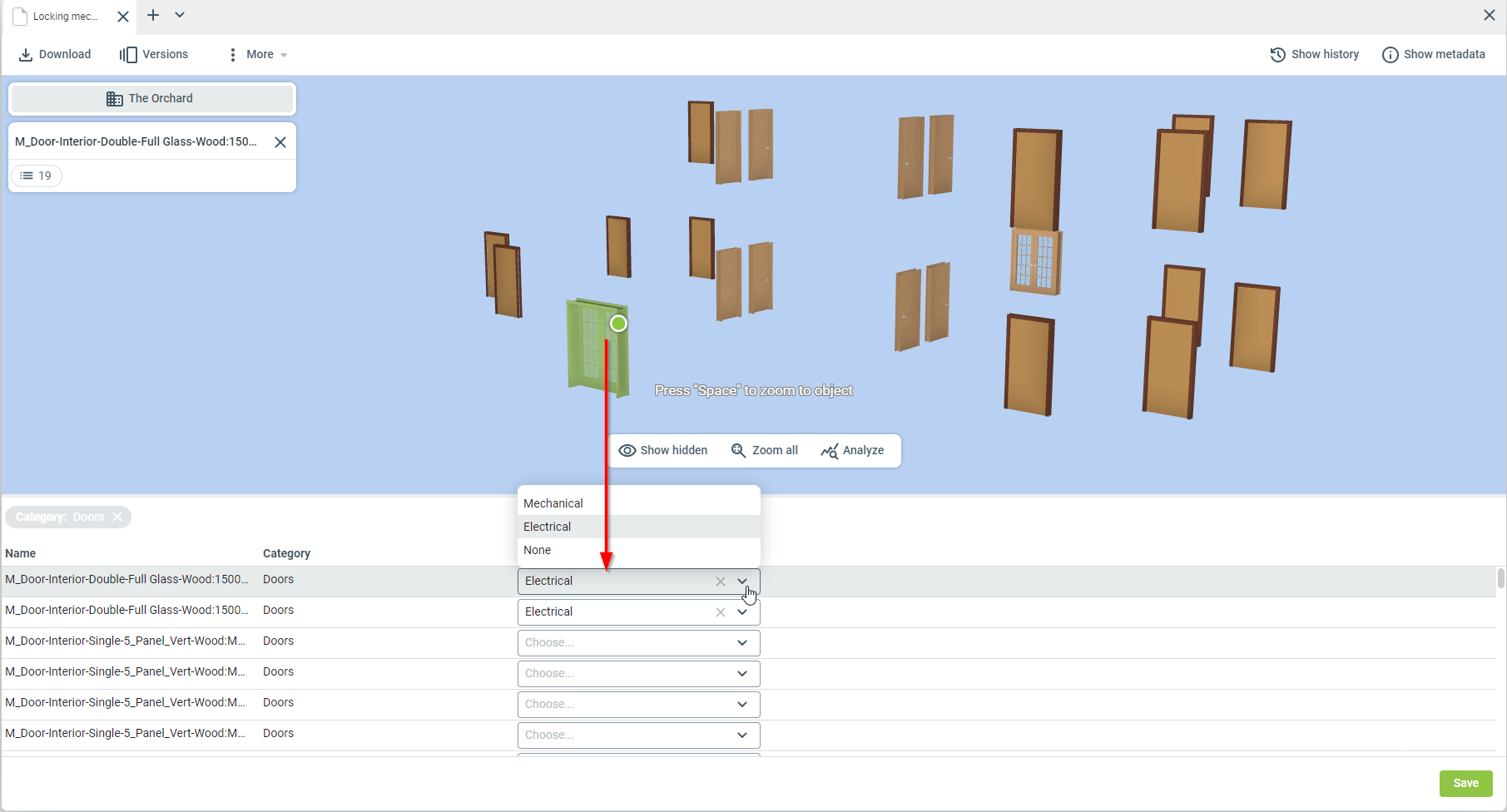

Ha egy objektumra kattint a BIM megjelenítőben, a listanézetben a megfelelő objektum kiemelésre kerül. Ha rákattint egy sorra a listanézetben, a BIM megjelenítő automatikusan kiemeli és ráközelít a megfelelő objektumra.

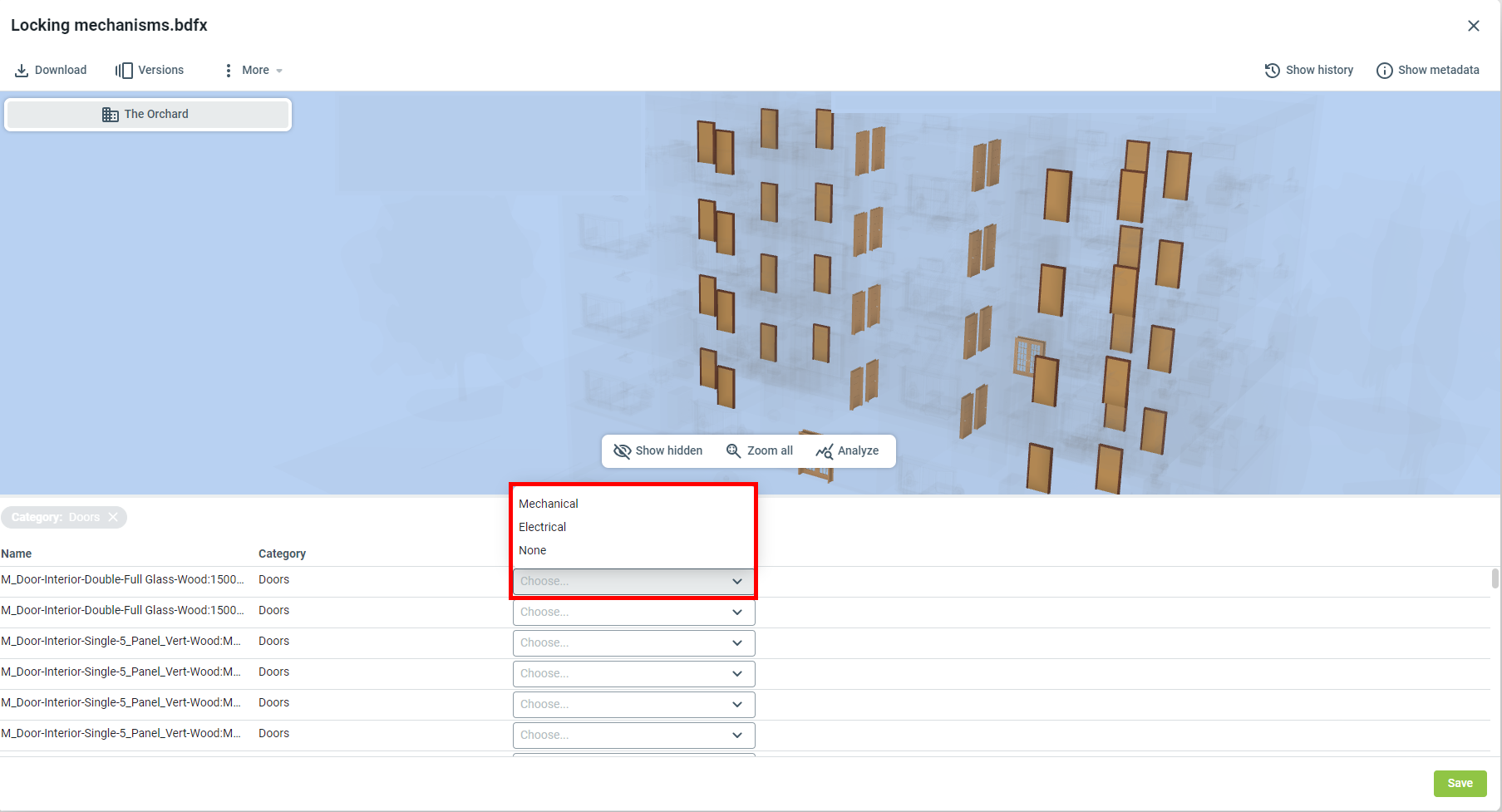

A tulajdonságértékeket beírhatja az értékeibe (szöveghez és számokhoz), vagy kiválaszthatja az értéket az előre meghatározott listából.
Miután hozzáadta a tulajdonságértékeket, ne felejtse el megnyomni a 'Mentés' gombot.
Megjegyzés
Amikor elment egy BIM-adatfájlt, azt fel kell dolgozni, mielőtt az adatok elérhetők lesznek a Helyszínekben. Előfordulhat, hogy kis időbe telik, amíg ezek a változtatások elérhetők lesznek. Ha nem látja a változtatásait, kérjük, várjon egy kicsit, és próbálja újra később.

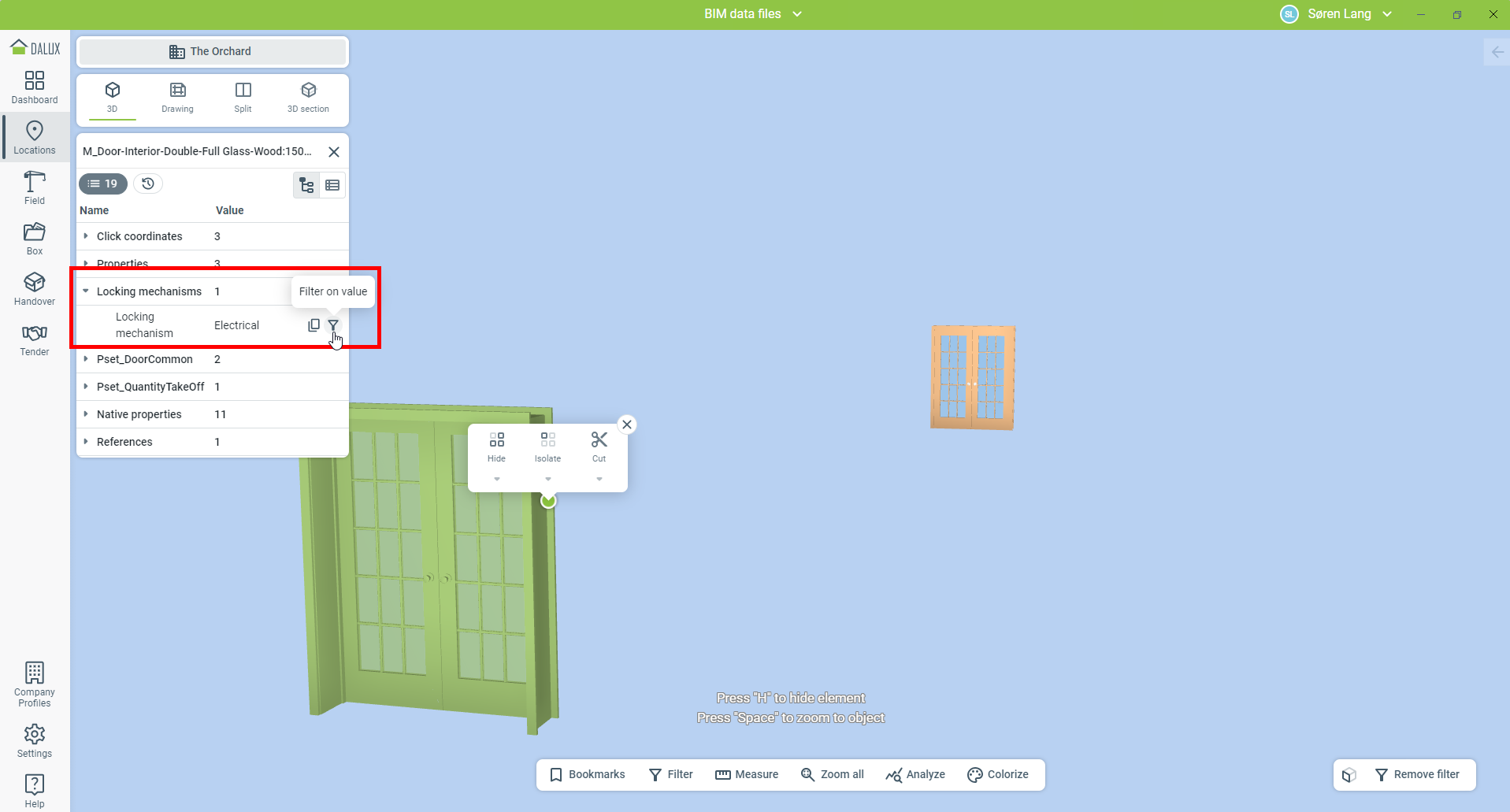

Miután a fájl feldolgozásra került, a tulajdonságok és értékek megjeleníthetők a Helyszínekben. Kereshet és szűrőket használhat a BIM-adatfájl tulajdonságaira, akárcsak a modell egyéb tulajdonságaira.
Olvasás bővebben
Ha többet szeretnél megtudni a helyszíneken alkalmazott szűrőkről, olvasd el ezt a cikket: Szűrők és megjelenítés a helyszíneken.
