Ez a cikk bemutatja, hogyan kell használni a kézi közzétételt az épület beállításainál és fájloknál.
Manuális közzététellel és fájlterületekkel szabályozhatja, mikor legyenek az épületek elérhetők a Helyszínek, mivel mind a rajzok, mind a modellfájlok a projekt fájlfolyamát követik, akár fájlfolyamokat használ, akár közvetlen jogosultságot.
A fájloknak a Közzétett fájlok területen kell lenniük, mielőtt megjelennek a Helyszínek-en.
Megjegyzés
Ez a cikk az épületek manuális közzétételét mutatja be, de használható a területek és szerkezetek esetében is az InfraFieldben.
Ha kézi közzétételt, fájlterületeket és Design-t használ, olyan környezetet kap, ahol a Dalux-ban megtekintheti és kommunikálhat a nem közzétett modellekről és rajzokról. Ebben a környezetben használhatja a modell ellenőrzését, megjegyzéseket és más Dalux funkciókat a csapatok közti együttműködéshez a modellek és rajzok iterációinak során, mielőtt a modellt mások számára elérhetővé teszik a projektben.
Tovább
Mielőtt kézi közzétételt használna, ismernie kell a fájlterületeket és azt, hogyan működnek ezek a Dalux-ban. Tovább olvashat a fájl területekről ebben a cikkben: Fájlterületek.
Hogyan lehet aktiválni a kézi közzétételt
Ha a modellek és verzióik láthatóságát a Helyszínek-en akarja szabályozni, kézi közzétételt kell használnia. Minden épülethez tartozó fájl (rajzok és modellek) követi a projekt fájlfolyamát. Ez azt jelenti, hogy minden egy épülethez kapcsolódó fájlnak a közzétett fájlok között kell lennie, hogy elérhetőek legyenek a helyszínekben.
Technikai információk
Erre lesz szüksége:
- Aktiválj legalább két fájlterületet (Fájlok és Közzétett fájlok)
- Aktiválás manuális közzététel a projekt számára
- Rajz- és modellfájlok hozzáadása a 'Fájlok' fájlterületről a
Box egyik épületéhez a Daluxban
- Aktiválja a
Design-t, és rendelje hozzá a hozzáférést a felhasználói csoportokhoz
Vegye figyelembe, hogy ha a Designt használni szeretné, szüksége lesz a Dalux Box Pro-ra.

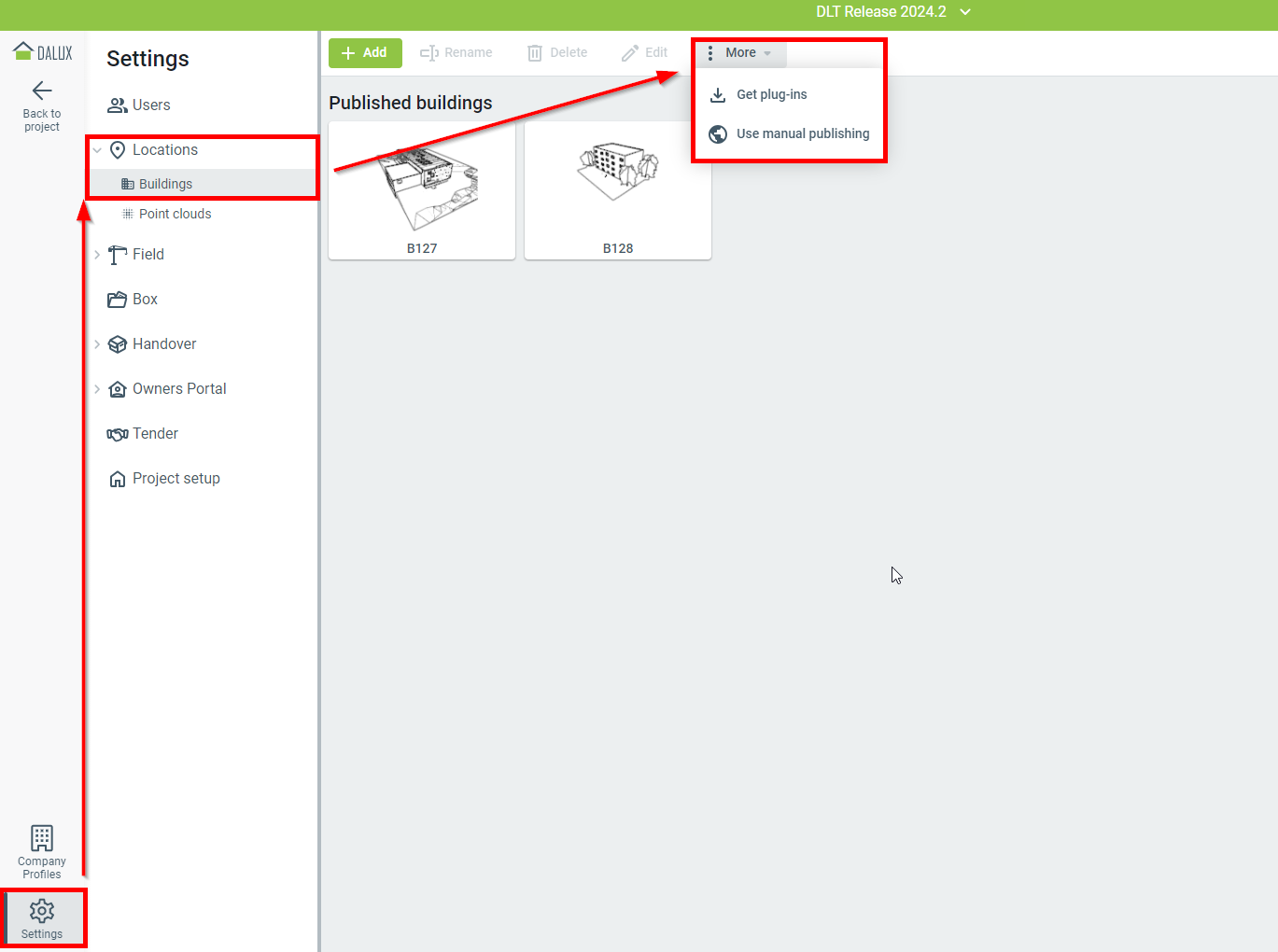

A kézi közzététel aktiválásához ugorjon ide:
Beállítások
Helyszínek
Épületek
Több
Kézi közzététel használata.

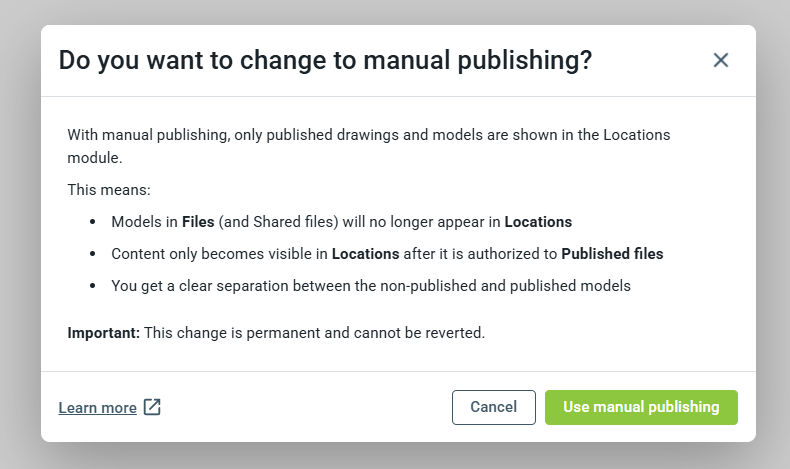

Egy felugró ablak jelenik meg, ahol meg kell erősítenie a kézi közzététel aktiválását. Amikor a kézi közzétételt aktiválja, tudnia kell, hogy:
- Az épületeket kézzel kell közzétenni, mielőtt megjelennének a Helyszínek-en
- Az épület beállításainak változásait kézzel kell közzétenni, mielőtt frissítődnének a Helyszínek-en
- Az épületek modell- és rajzfájljainak a Közzétett fájlok-ban kell lenniük, mielőtt megjelennek a Helyszínek-en. Csak a legújabb verziók jelennek meg.
- Csak akkor készíthet zónákat, 2D objektumokat, 3D objektumokat, színeket stb., ha a fájlok közzétett fájlokban vannak
FIGYELEM
A kézi közzététel engedélyezése végleges változás a projekt számára. Nem térhet vissza az automatikus közzétételre. Értékelnie kell, hogy a manuális közzététel megfelelő-e a jelenlegi projektjéhez, és meg kell értenie a fentiekben felsorolt következményeket.
A kézi közzététel aktiválásához kattintson a 'Kézi közzététel használata' gombra.
Hogyan tegyünk közzé épület beállításokat kézzel
A még nem közzétett épületek megtekintéséhez használja a Design. További információ az aktiválásról és használatról ebben a cikkben található: A Design használata.
Miután a manuális közzététel aktiválva van, az új épületbeállításokat vagy a meglévő épületek módosításait manuálisan kell közzétenni, mielőtt megjelennek a Helyszínek között.
A fájlok létrehozása és hozzáadása megegyezik az automatikus közzététel használatakor. Az épületek létrehozásáról bővebben ebben a cikkben olvashat: IFC modellfájlok és 2D rajzok feltöltése.
Megjegyzés
Amikor változtatásokat végez az épület beállításain, mint például szintek hozzáadása vagy rajzok térképezése 3D-ben, az épület a háttérben kerül feldolgozásra. Eltarthat egy rövid ideig, mire ezek a módosítások megjelennek a Design felületen. Ha nem látja a változásait, kérjük, várjon egy kicsit.
Az épület beállításainak frissítéséhez ugorjon ide:
Beállítások
Helyszínek
Épületek

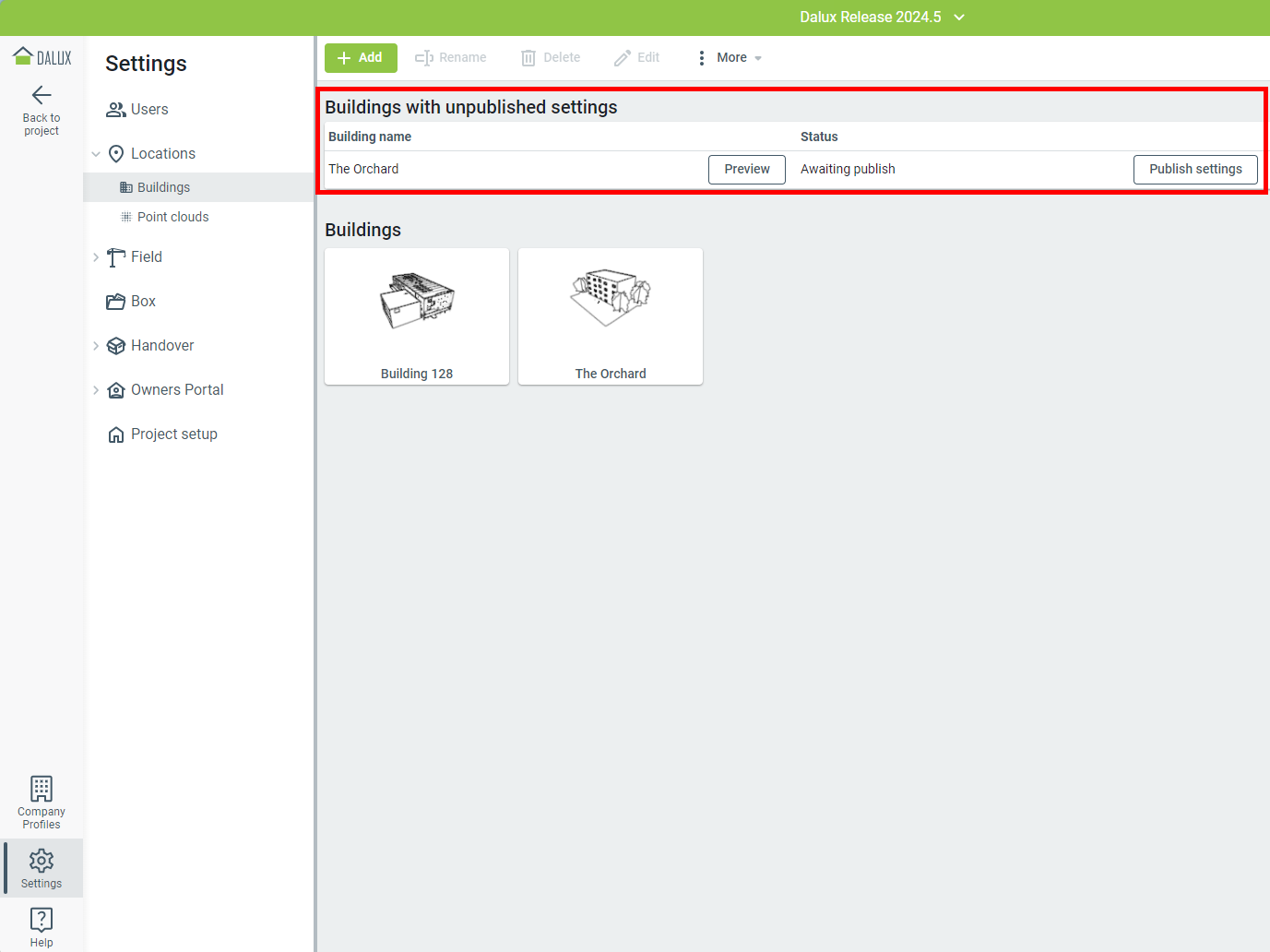

Ha egy épületnek nem közzétett beállításai vannak, egy sáv jelenik meg az ablak tetején. Az épület beállításait a 'Beállítások közzététele' gombra kattintva lehet közzétenni.

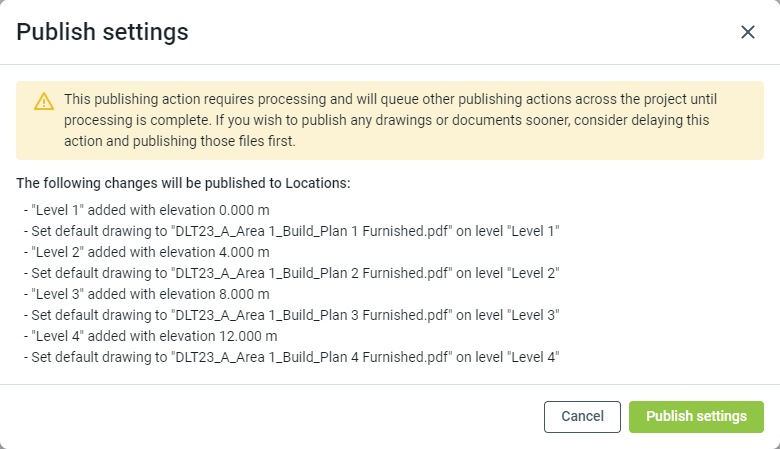

Amikor a 'Beállítások közzététele' gombra kattint, megjelenik egy összefoglaló ablak, amely megmutatja, mely beállítások kerülnek közzétételre a Helyszínek-en. A közzétételhez kattintson az összefoglaló ablakban a 'Beállítások közzététele' gombra.
Technikai információk
Győződj meg róla, hogy mindkét a létrehozási beállításokat, mind a fájlokat közzéteszed, ha szeretnéd, hogy a létrehozás megjelenjen a Helyszínek között.
Először közzé kell tennie minden nem közzétett épületbeállítást itt: Beállítások
Helyszínek
Épületek.
Ezután egy fájlfolyamon keresztül manuális engedélyezéssel, vagy fájlfolyam használatával tegye közzé a modelleket és rajzokat.
Közzéteheti az épület beállításait a Helyszínekre, miközben a fájlok még mindig a 'Fájlok' fájlterületen vannak. Az épület megjelenik a Helyszínek-en, de nem jelenik meg semmilyen adat, amíg a fájlok is közzé nem lesznek téve.
Hasonlóképpen közzéteheti a fájlokat, de az épület beállításait nem. Ebben az esetben a modell látható lesz a Helyszínek-en, de lehet, hogy hiányoznak szintek vagy rajzok.
Miután az épület beállításai és a fájlok is közzé vannak téve, láthatóak lesznek a projekt összes felhasználója számára Helyszínek-en.
Hogyan használjuk a Designt
A Design felületen dolgozhat épületfájlok nem közzétett verzióival, például tervezési fázisban, a projekt során vagy a kivitelezés alatt a modelleken végzett iterációk esetén.
Design használata közben:
- Használja a megjegyzéseket és kommunikációs csatornákat
- Szűrők, mérések és színezés
- Modell érvényesítés használata
- Közzétett és nem közzétett épületek összehasonlítása
A nem végezhet Field regisztrációkat (feladatok, ellenőrzőlisták, stb.) modelleken vagy rajzokon a Design alatt.
Tovább
Ha többet szeretne megtudni a Design használatáról, olvassa el ezt a cikket: A Design használata.
